Produkttyp Alarmsystem mit GSM-Steuerzentrale
Marke Techly
Modell IALARMKIT001
Stromversorgung Steuerzentrale AC-Eingang 110-240 V / 50-60 Hz, DC-Ausgang 12 V / 800 mA
Notstromversorgung 2 × Lithium 3,7 V / 800 mAh (BL-5B), Standby-Zeit 8 h
GSM-Frequenzen 850 / 900 / 1800 / 1900 MHz
Funkfrequenz Sensoren 433,92 MHz (±75 kHz)
Übertragungsreichweite 80 m im freien Feld
Stromverbrauch Standby: 80 mA, Alarm: 300 mA
Integrierte Sirene 95 dB
Material der Zentrale ABS-Kunststoff
Abmessungen der Zentrale 188 × 125 × 25 mm
Betriebstemperatur -10 °C bis +55 °C
Betriebsfeuchtigkeit ≤ 80 % (nicht kondensierend)
Maximale Anzahl Fernbedienungen 10
Maximale Anzahl kabelloser Sensoren 99
Maximale Anzahl RFID-Tags 50
Speicherbare Telefonnummern 5 für Notrufe, 5 für Notfall-SMS
Hauptfunktionen Aktivierung/Deaktivierung per Fernbedienung, SMS, Anruf oder mobiler App; Audio-Fernüberwachung; interne Sirene 95 dB; Speicherung der letzten 150 Ereignisse
Lieferumfang Steuerzentrale, Bewegungsmelder, Tür-/Fensterkontakt, 2 Fernbedienungen, 2 RFID-Tags, Netzteil, Bedienungsanleitung
Wartung Regelmäßig Funktion überprüfen; Sensoren mit weichem Tuch reinigen; ggf. Batterien der Zubehörteile ersetzen
Sicherheit Nicht Feuchtigkeit, übermäßiger Hitze oder elektromagnetischen Feldern aussetzen; Öffnung nur durch qualifiziertes Personal
Reparierbarkeit Ersatzteile beim Hersteller erhältlich; austauschbare Batterie (BL-5B)

Häufig gestellte Fragen - IALARMKIT001 Techly

Wie installiere ich eine SIM-Karte in der Steuerzentrale?
Öffnen Sie das Batteriefach auf der Rückseite der Zentrale und legen Sie die SIM-Karte ein. Stellen Sie sicher, dass die Karte keine PIN benötigt. Verwenden Sie eine GSM-kompatible Karte für die Frequenzen 850/900/1800/1900 MHz.
Wie aktiviere oder deaktiviere ich das System über die Zentrale?
Zum Aktivieren drücken Sie die Taste 6; ein Signalton bestätigt die Aktivierung. Zum Deaktivieren geben Sie den Benutzercode (Standard 1234) ein und drücken dann die Deaktivierungstaste. Ein doppelter Piepton zeigt die Deaktivierung an.
Wie registriere ich eine Fernbedienung oder einen RFID-Tag?
Gehen Sie im Hauptmenü der Zentrale zu Zubehör und dann zu Fernbedienung oder RFID-Tag. Wählen Sie Neu hinzufügen und folgen Sie den Anweisungen auf dem Bildschirm. Sie haben 30 Sekunden Zeit, um eine Taste der Fernbedienung zu drücken oder den Tag vor den Leser zu halten.
Wie konfiguriere ich die Sensorenzonen (Home, Delay, Normal, 24h)?
Wählen Sie beim Hinzufügen eines Sensors den Zonentyp: Normale Zone (Alarm, wenn aktiv und System scharfgeschaltet), 24h-Zone (Alarm auch wenn unscharf), Verzögerungszone (für verzögerte Ein-/Ausgänge), Home-Zone (deaktiviert im Home-Modus). Weisen Sie jedem Sensor die passende Zone zu.
Wie konfiguriere ich die verzögerte Ein- und Ausgabe?
Wählen Sie im Menü Systemkonfiguration die Option Verzögerte Ein-/Ausgangszeit. Stellen Sie die Werte von 0 bis 300 Sekunden ein. Die entsprechenden Sensoren müssen der Zone Delay zugewiesen sein. Die verzögerte Eingangszeit ermöglicht das Deaktivieren des Systems, ohne den Alarm auszulösen; die verzögerte Ausgangszeit ermöglicht das Verlassen nach der Aktivierung.
Wie steuere ich das System per Telefon?
Aktivieren Sie zuerst die Funktion Telefonsteuerung im Menü. Rufen Sie die Nummer der SIM-Karte der Zentrale an und folgen Sie den Sprachanweisungen. Geben Sie Ihren Benutzercode gefolgt von # ein. Verwenden Sie die Tasten: 1 zum Aktivieren, 0 zum Deaktivieren, 3 zum Audiohören, 6 zum Stoppen der Sirenen usw. Der Anruf wird nach 30 Sekunden Inaktivität automatisch beendet.
Wie ändere ich die Systemsprache?
Per SMS senden Sie den entsprechenden Sprachcode: 0001 für Englisch, 0002 für Französisch, 0003 für Deutsch, 0004 für Italienisch. Oder über das Menü der Zentrale: Gehen Sie zu Systemkonfiguration > Sprache und wählen Sie die gewünschte Sprache.
Was tun, wenn das System nicht reagiert?
Überprüfen Sie, ob die Zentrale eingeschaltet ist (ON-Schalter im Batteriefach) und das Netzteil angeschlossen ist. Wenn die Notstromversorgung entladen ist, schließen Sie das Netzteil an. Stellen Sie sicher, dass die SIM-Karte richtig eingelegt ist und das GSM-Netz verfügbar ist. Für einen Hard Reset drücken Sie innerhalb von 5 Sekunden nach dem Einschalten 5 Mal die Tamper-Taste.
Wie ersetze ich die Batterien der Zubehörteile (Bewegungsmelder, Fernbedienung)?
Bewegungsmelder: verwendet 2 AA 1,5 V LR6-Batterien. Öffnen Sie das Fach und ersetzen Sie sie. Tür-/Fensterkontakt: verwendet 1 AA 1,5 V LR6-Batterie. Fernbedienung: verwendet 1 Knopfzelle CR2025. Ersetzen Sie sie, indem Sie das Gehäuse öffnen. Die alle 3 Sekunden blinkende LED zeigt eine schwache Batterie an.
Wie führe ich einen Werksreset durch?
Über die Zentrale: Gehen Sie zu Systemkonfiguration > Reset und bestätigen Sie. Oder per SMS: Senden Sie die Nachricht RESET von einer gespeicherten Nummer. Alle Einstellungen, Nummern und gespeicherten Zubehörteile werden gelöscht.

Benutzerfragen zu IALARMKIT001 Techly

0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.

Eine neue Frage zu diesem Gerät stellen

Die E-Mail bleibt privat: Sie dient nur dazu, Sie zu benachrichtigen, wenn jemand auf Ihre Frage antwortet.

Noch keine Fragen. Stellen Sie die erste.

Laden Sie die Anleitung für Ihr Alarmsystem kostenlos im PDF-Format! Finden Sie Ihr Handbuch IALARMKIT001 - Techly und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. IALARMKIT001 von der Marke Techly.

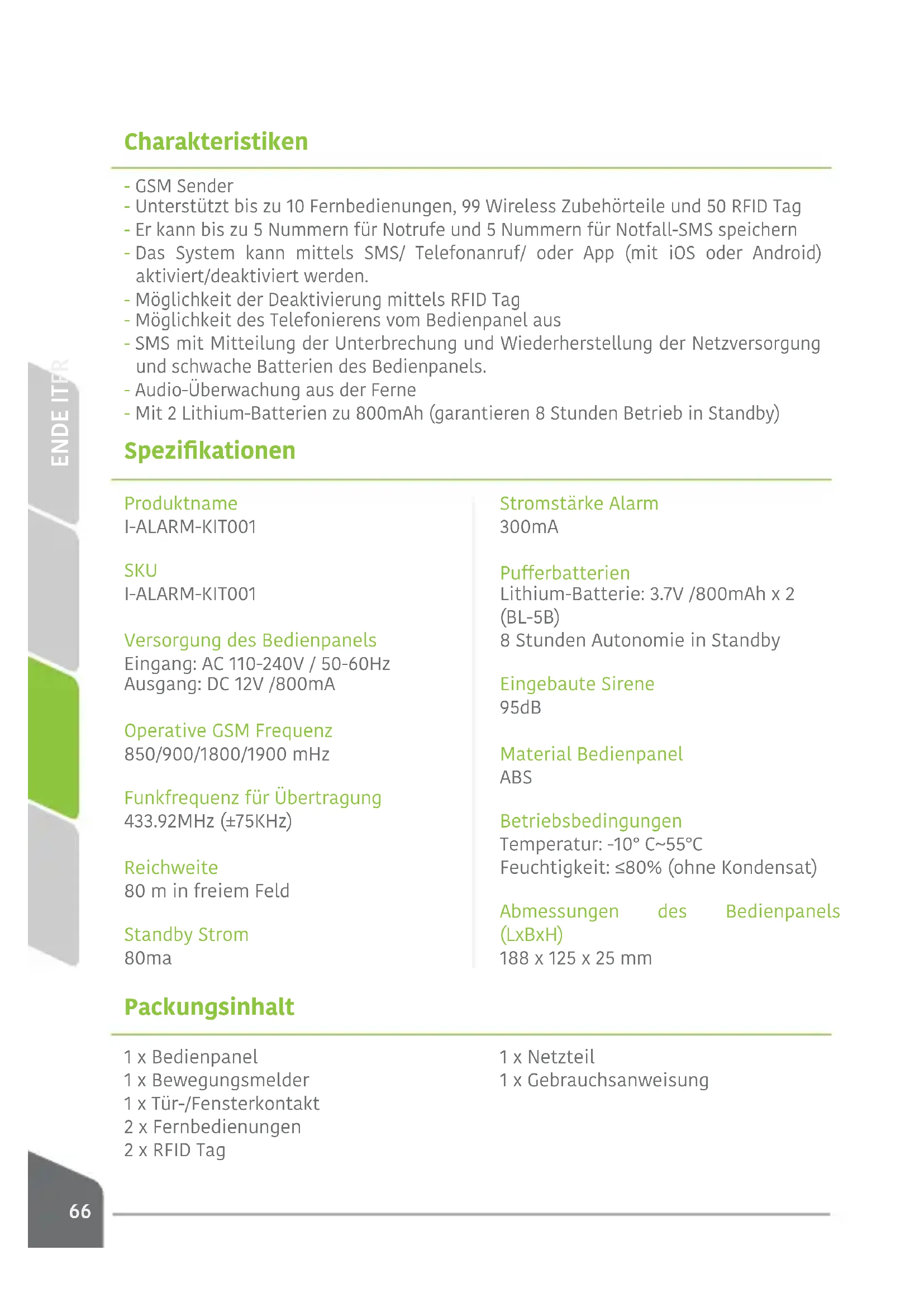

BEDIENUNGSANLEITUNG IALARMKIT001 Techly

  • GSM Sender
  • Unterstutz bis zu 10 Fernbedienungen, 99 Wireless Zubehörteile und 50 RFID Tag
  • Er kann bis zu 5 Nummern für Notrufe und 5 Nummern für Notfall-SMS speichern
  • Das System kann mittels SMS/ Telefonruf/ oder App (mit iOS oder Android) aktiviert/deaktiviert werden.
  • Molechtkeit der Deaktivierung mittels RFID Tag
  • M开具keit des Telefonierens vom Bedienpanel aus
  • SMS mit Mitteilung der Unterbrechung und Wiederherstellung der Netzversorgung und schwache Batterien des Bedienpanels.
  • Audio-Überwachung aus der Ferne
  • Mit 2 Lithium-Batterien zu 800mAh (garantieren 8 Stunden Betrieb in Standby)

Spezifikationen

Produkname

I-ALARM-KIT001

SKU

I-ALARM-KIT001

Versorgung des Bedienpanels

Eingang: AC 110-240V / 50-60Hz

Ausgang: DC 12V /800mA

Funkfrequenz fur Übertragung

433.92MHz (±75KHz)

Reichweite

80 m in freiem Feld

Standby Strom

80ma

Stromstärke Alarm

300mA

Pufferbatterien

Lithium-Batterie: 3.7V /800mAh x 2

(BL-5B)

8 Stunden Autonomie in Standby

Eingebaute Sirene

95dB

Material Bedienpanel

ABS

Betriebsbedingungen

Temperatur: -10^ 55^

Feuchtigkeit: ≤80% (ohne Kondensat)

Abmessungen

des

Bedienpanels

(LxBxH)

188 × 125 × 25 mm

Packungsinhalt

1 x Bedienpanel
1 x Bewegungsmelder
1 x Tur-/Fensterkontakt
2 x Fernbedienungen
2xRFID Tag

1xNetzteil
1 x Gebrauchsanweisung

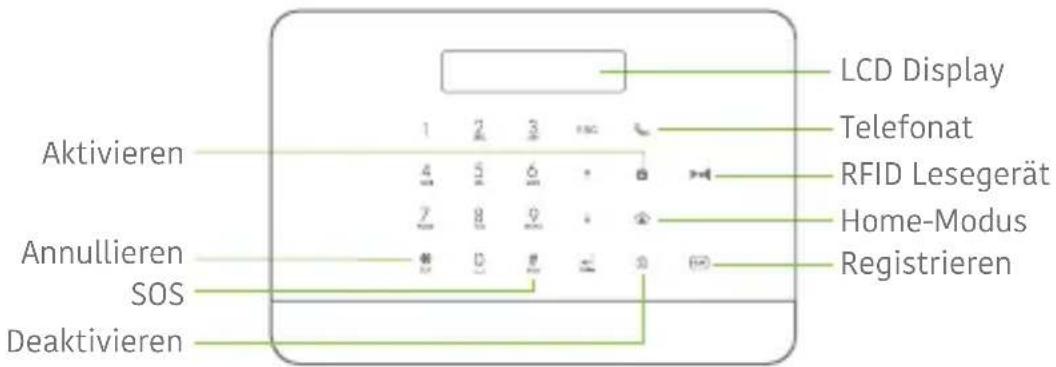

Bedienpanel (Frontseite)

Techly IALARMKIT001 - Bedienpanel (Frontseite) - 1

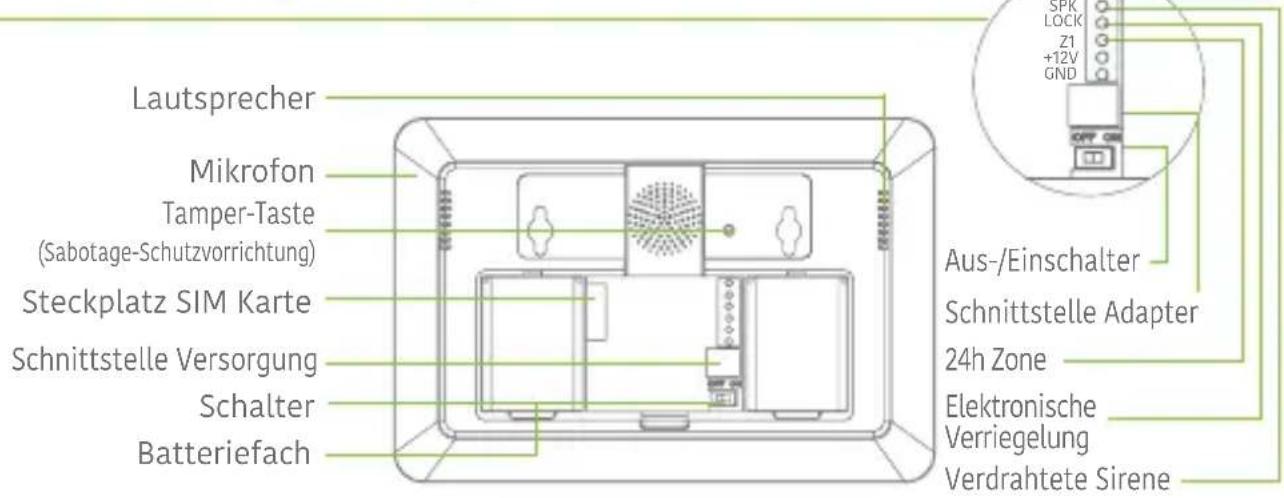

Bedienpanel (Rückseite)

Techly IALARMKIT001 - Bedienpanel (Rückseite) - 1

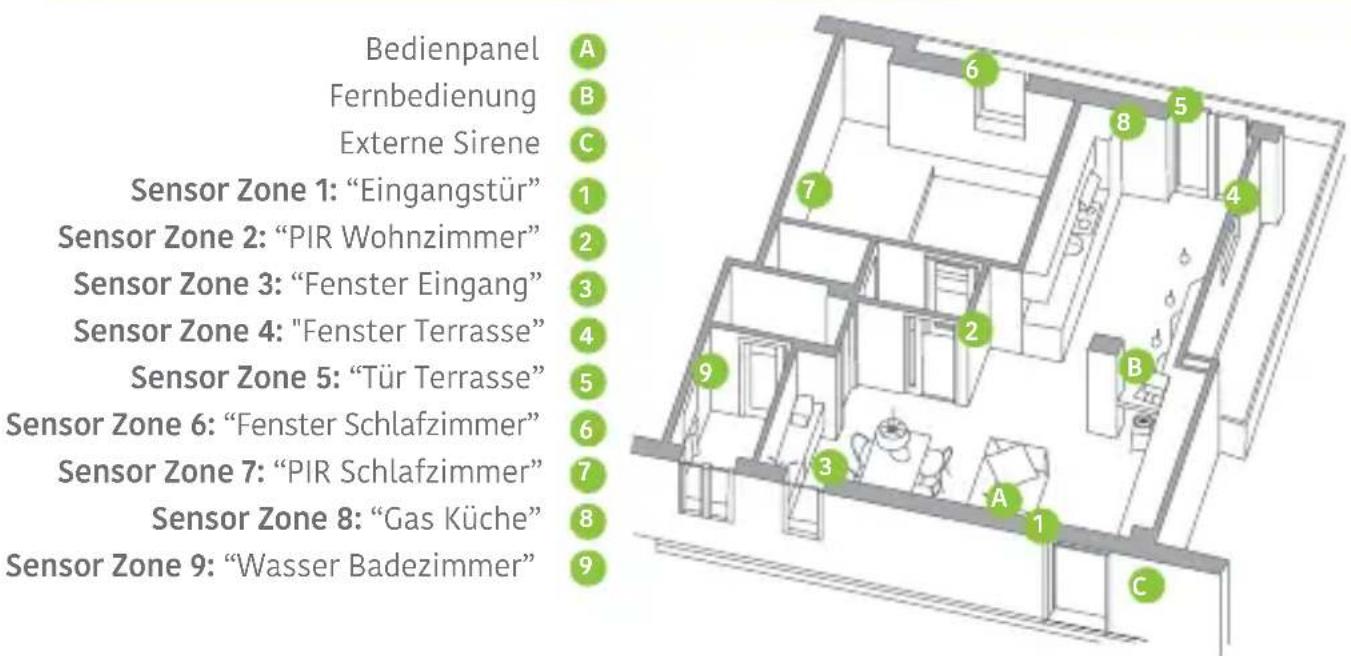

Das Alarmsystem planen und positionieren

Techly IALARMKIT001 - Das Alarmsystem planen und positionieren - 1

Kurzanleitung

System anschlieBen

Gebrauch des GSM Senders (SIM Karte)

Das Batteriefach an der Rückseite des Bedienpanels öffnen und die SIM Karte einlagen.

Wichtig

Bevor das Gerät in der Modalität GSM benutzt wird muss eine SIM Karte erworben werden, die mit dem GSM Netz mit Frequenz 850 / 900 / 1800 / 1900 MHz Funktioniert. Es empfeht sich einen Plan für unbegrenzte Textmitteilungen und eine Stunde Sprachnachrichten zu untersreiben. Für{nahere Informationen wenden Sie sich an ihren Handler.

Wichtig

Sicherstellen, dass die SIM Karte nicht mit PIN Code gesichert ist. Für{nahere Informationen wenden Sie sich an ihren Handler.

System einschalten

  1. Das AC Netzteil an eine Steckdose anschließen.
  2. Den Verbinder am Ausgang des AC Netzteils an die Buchse im Batteriefach an der Rückseite des Bedienpanels anschließen.
  3. Den Schalter auf „ON“ stellen (im Batteriefach an der Rückseite des Bedienpanels).

Techly IALARMKIT001 - System einschalten - 1

Installation des Bedienpanels

Bevor das Bedienpanel an der Wand befestigt wird muss sichergestellt werden, ob das empfangene GSM Signal ausreichend ist.

Die Halterungen mit den Schrauben an der Wand befestigen. Kontrollieren, ob die Halterungen gut fixiert sind, bevor das Bedienpanel an diesen festgeklemmt wird.

Basisfunktionen des Bedienpanels

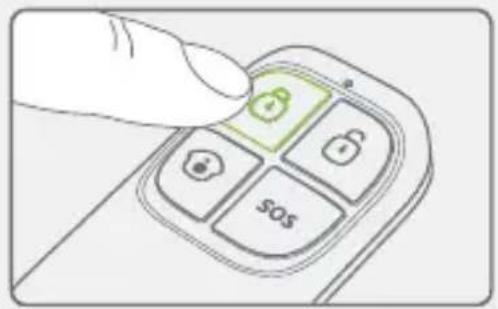

Aktivieren des Systems

Das System mit der Taste einschalten "D; das Bedienpanel gibt ein akustisches Signal und bestätigt, dass das System aktiviert wurde. Am LCD Display erscheint „Aktiviert" und das Symbol für „Aktiv" am Bedienpanel blinkt.

NB:

Wenn für Eingang und Ausgang verzogerte Zeiten eingegeben wurden, werden alle Zonen, mit Ausnahme der 24h Zone, nach der eingestellen Verzögerung aktiviert (siehe Seite 74 dieser Gebrauchsanweisung für „Delay-Time Eingang/Ausgang").

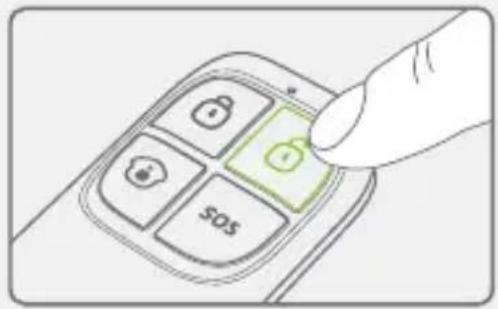

Deaktivieren des Systems

Den Benutzercode eintippen und die Taste "®" für Deaktivieren am Bedienpanel drücken. Das Bedienpanel gibt ein doppeltes akustisches Signal: das System ist deaktiviert.

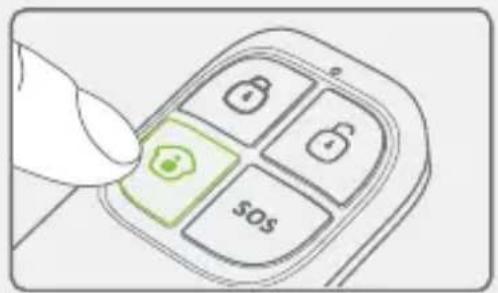

Home-Modus

These Taste "am Bedienpanel drücken, um den Anwesenheits-Modus zu aktivieren. Das Bedienpanel gibt ein akustisches Signal: das System ist im Anwesenheits-Modus aktiviert.

Alle Sensoren der „Normal-Zone“ sind aktiviert. Die der Home-Zone zugeordneten Sensoren sind deaktiviert.

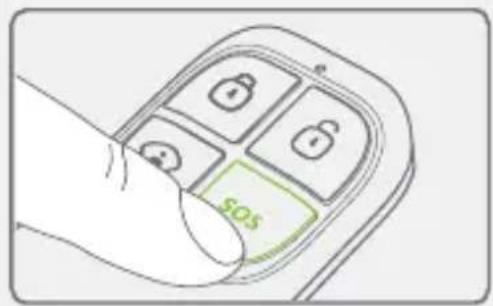

Notfall-Modus

These Tastes "#SOS" 3 Sekunden lang drucken. Der Alarm wird umgehend ausgelost und die Sirene ertont. Gleichzeitig wählts das Bedienpanel die gespeicherten Telefonnummern.

Kurzwahl

Die Ruftaste "am Bedienpanel 3 Sekunden lang drücken: das Bedienpanel wählt automatisch die erstgespeicherte Telefonnummer. Durch erneutes Drucken der Taste " wird der Anruf beendet.

Freisprechanruf vom Bedienpanel

Uber GSM

Die Ruftaste " am Bedienpanel drücken, die gewünschte Telefonnummer eintippen und noch einmal die Ruftaste " drucken.

Aufzeichnung/Reproduktion eines Audio-Memos

Die Taste für die Aufzeichnung eines gesprochenen Memos gedrückt halten, um eine 10 Sekunden lange Nachricht aufzunehmen. Die Aufzeichnungstaste blinkt um anzuzeigen, dass eine Nachricht aufgenommen wurde. Die Mitte des RFID Lesegerats am Bedienpanel drücken, um das Audio-Memo abzuhoren. Die LED Anzeige verloßt, nachdem das Audio-Memo abgehört wurde. Mit nochmaligem Drucken der Mitte des Lesegerats wird die Nachricht erneut wiedergegeben.

Hard Reset

Das Bedienpanel einschalten. Innerhalb von 5 Sekunden nach dem Einsatz 5 mal die Tamper-Taste an der Rückseite des Bedienpanels drücken.

Die Einstellungen werden auf die voreingestellten Werte zurückgesetzt. Die gespeicherten Telefonnummern und die verbundenen Zubehörteile werden entfernt.

Konfiguration des Bedienpanels

Vor dem Gebrauch muss das Gerät konfiguriert werden. Wahrend der Konfiguration des Systems kann das Bedienpanel entweder über das Netzteil, oder über die Backup-Batterien gespeist werden.

Voreingestelle Codes

  • Administrator-Code (für die Konfiguration des Systems notwendig): 123456
  • Benutzer-Code (zum Deaktivieren des System oder zum Blockieren des Alarms notwendig): 1234
  • Zwangs-Code: 1111 (erlaubt die Aktivierung eines Zwangsalarms)
  • Türoffner-Code: 8888 (erlaubt das Öffnen einer Tur mit elektronischer Verriegelung, die mit dem System verbunden ist, und das Deaktivieren des Systems oder das Abbrechen des Alarms)

Alle Zugriffs-Codes können verändert werden. Es empfeht sich diese Codes vor dem erstmaligen Gebrauch des Systems zu ändern.

Das Bedienpanel these Alarmsystems verfügt über ein LCD Display, mit dem die Menü des Bedienpanels durchblättert werden können und das Alarmsystem konfiguriert werden kann.

Für den Zugriff auf das Konfigurationsmenu bei deaktivierten Status, wird am Bedienpanel der [Administrator-Code eingeben und Enter gedrückt].

Die einzeln Spalten der Tabelle auf der folgenden Seite stehen jeweils für ein Menu oder ein Untermenü. Jedes Menu oder Untermenü wird auf einer der beiden Zeilen des LCD Displays angezeigt. Am LCD Display wird das laufende Menu, Untermenü oder die Konfiguration in der unteren Zeile angeführht, während das vorherige Menu oder Untermenü auf der oberen Zeile zu sehen ist.

Die zu ändernden Einstellungen mit den Tasten “↑” oder “↓” durchblättern und selektieren, und durch Drücken der Taste “Enter” auf jedem beliebige Menu oder Untermenü zugreifen.

Gebrauch der Tastatur

“=Lösche

" vorwarts

" r = rückwärts

"Enter" = Wahlen/Bestätigen

"Esc" = zusück/kehrt zum vorherigen Schritt zusück / Löschen

Die Tabellen der folgenden Seiten fassen alle Einstellungen zusammen, die über das Bedienpanel zugänglich und veränderbar sind.

Haupt-Menu Untermenu 1 Untermenu 2 Untermenu 3

TelefonnummernTelefonnummern (1~5):-
Nummern für SMS (1~5):
ZubehörFernbedienung und TastenfeldEine neue Fernbedienung hinzufügen01/10 30
Alle entfernen 1=JA 0=NEIN
Eine Fernbedienung entfernen01-10 eingeben:
ZubehörRFID TagNeues RFID Tag hinzufügen01/50 30
Alle entfernen 1=JA 0=NEIN
Ein Tag entfernen 01-50 eingeben:
ZubehörDrahtlose SensorenEinen neuen Sensor hinzufügenHome-Zone Delay-Zone Normal-Zone 24h-Zone
Alle entfernen 1=JA 0=NEIN
Einen Sensor entfernen01-99 eingeben:
ZubehörProbe-Modus-

Die zu speichernde Telefon- oder SMS Nummer wahlen, die Telefonnummer eingeben und mit der Taste „Enter“ bestätigen. Mit der Taste „, \$,) loschen.

Am Bedienpanel konnen 5 Telefon- und 5 SMS-Nummern gespeichert werden.

Am LCD Display erscheint „01/10" (links), was die Zahl der anschliebsbaren Fernbedienungen ist (01 ist die aktuelle Fernbedienung, 10 die Gesamtzahl der anschliebsbaren Fernbedienungen), und "30" (rechts), ist die Restzeit für den Anschluss der Fernbedienung. Eine beliebige Taste am Tastenfeld oder an der Fernbedienung drücken, es erfolgt ein akustisches Signal: die Verbindung wurde erfolgreich hergestellt.

Sobald die Fernbedienung hinzugefügt wurde, beginnt der Countdn erneut ab 30 und es kann eine weitere Fernbedienung im Bedienpanel registriert werden (am Bedienpanel konnen bis zu 10 Fernbedienungen registriert werden). ESC drucken, um die Funktion zu verlassen.

Die Nummer der zu entfernenden Fernbedienung eingeben und mit „Enter“ bestätigten.

Am LCD Display erscheint „01/50“ (links), was die Zahl der anschliebsbaren RFID Tags ist (01 ist die aktuelle RFID Tag, 50 die Gesamtzahl der anschliebsbaren RFID Tags), und "30" (rechts), ist die Restzeit für den Anschluss des RFID Tags. Das RFID Tag vor dem RFID Lesegerät vorbeziehen, es erfolgt ein akustisches Signal: die Verbindung wurde erfolgreich hergestellt.

Sobald das RFID Tag hinzugefügt wurde, beginnt der Countdown erneut ab 30 und es kann ein weiteres RFID Tag im Bedienpanel registriert werden (am Bedienpanel konnen bis zu 50 RFID Tags registriert werden). ESC drucken, um die Funktion zu verlassen.

Die Nummer der zu entfernenden RFID Tags eingeben und mit „Enter“ bestätigten.

Den Sensorentyp wahlen, der einer Zone zugeordnet werden soll (normaler Sensor, 24h Sensor, verzogerter Sensor, Sensor im Haus), und mit „Enter“ bestätigen. Für weitere Informationen zur Konfiguration der Zonen die Seite 78 these Handbuch's konsultieren).

Am LCD Display erscheint 01 / 99^ (links), was die Zahl der anschliebsbaren Sensoren ist (01 ist der aktuelle Sensor, 99 die Gesamtzahl der anschliebsbaren Sensoren), und "30" (rechts), ist die Restzeit für den Anschluss des Sensors. Den Sensor aktivieren, es erfolgt ein akustisches Signal: die Verbindung wurde erfolgreich hergestellt.

Sobald der Sensor hinzugefügt wurde, beginnt der Countdown erneut ab 30 und es kann ein weiterer Sensor im Bedienpanel registriert werden (am Bedienpanel konnen bis zu 99 Sensoren registriert werden). In thisem Fall wird der Sensor in derselben Zone hinzugefügt. ESC drücken, um die Funktion zu verlassen.

Die Nummer des zu entfernenden Sensors eingeben und mit „Enter“ bestätigten.

Die zuvor dem Bedienpanel zugeordneten Sensoren aktivieren. Es ertont 1 Beep, am LCD Display erscheinen die Signale, die von den einzelnen aktivierten Sensoren gesendet wurden. Sicherstellen, dass alle aktivierten Sensoren am LCD Display angezeigt werden. Durch Drücken von „Esc" den Probe-Modus verlassen.

Mit diesen Modus kann die korrekte Funktion der dem Bedienpanel zugeordneten Sensoren kontrolliert werden.

Haupt-MenüUntermenü 1Untermenü 2Untermenü 3
System-KonfigurationDatum und UhrzeitJJJJ-MM-TT UHRZEIT
System-KonfigurationDatenformat
System-KonfigurationEingabe der Delay-Time Eingang/AusgangVerzögerter Eingang 000-300
Verzögerter Ausgang 000-300
System-KonfigurationAutomatische Aktivierung / DeaktivierungAutomatische Aktivierung <00:00>
Automatische Deaktivierung<00:00>
Ein oder aus?
System-KonfigurationKontrolle mittels TelefonEin oder aus? -
System-KonfigurationGSM Alarm fehlgeschlagenEin oder aus?
System-KonfigurationTöne des TastenfeldsEin oder aus? -
System-KonfigurationZugriffs-CodesAdministrator-Code123456
Benutzercode1234
Zwangscode1111
TÜröffner-Code8888
z.B. 2014-06-20 14H30
These Funktion ist nützlich, wenn man eine Fernbedienung oder ein RFID Tag mit sich führen möchte. Bei aktiviertem System ertönt ein Beep für jeder verbleibende Sekunde vor dem Verlassen. Während der letztzen 10 Sekunden folgen die Beep-Töne schneller aufeinander. Wir ein Eindringling detektiert, wird der Alarm jeder falls verzögert. Die Zeitangaben sind in Sekunden. Die Delay-Time-Werte für Eingang oder Ausgang sind von 0 bis 300 Sekunden einstellbar.Die Delay-Time für Eingang und Ausgang wird nur bei als Zubehörteile der Delay-Zone angeschlossenen Sensoren (siehe „Wireless“ auf Seite 72) Der verzögerte Eingang gibt dem Benutzer die Zeit, um das System über das Bedienpanel zu deaktivieren, ohne Alarm auszulosen. Der verzögerte Ausgang gibt dem Benutzer die Zeit, um das System über das Bedienpanel zu aktivieren und die Wohnung zu verlassen, ohne Alarm auszulosen.
Das System kann so programmiert werden, dass es sich jeder Tag zu einer bestimmten Uhrzeit automatisch aktiviert oder deaktiviert.Wird die automatische Aktivierung und Deaktivierung auf dieselbe Uhrzeit programmiert, wird die Funktion nicht deaktiviert.
Die Aktivierung und Deaktivierung des Systems kann telefonisch kontrolliert werden. Mit dieser Funktion kann das System aktiviert oder deaktiviert und die Wohnung mittels Telefonanruf überwacht werden.Für weitere Informationen über die Telefonische Systemkontrolle die Anleitungen auf Seite 78 konsultieren.
Um die akustischen Signale beim Eintippen an der Tastatur des Bedienpanels zu aktivieren oder zu deaktivieren
Der Administrator-Code ermittelcht dem Benutzer den Zugriff auf das Konfigurationsmenü. Der voreingestellte Administrator-Code lautet: 123456Es empfehl't sich alle Codes zu verändern, bevor das Alarmsystem zum ersten Mal eingesetzt wird, und die neuen Codes geheim zu halten.
Mit dem Benutzercode kann das System vom Bedienpanel aus deaktiviert werden. Der Benutzercode ist der Code für den Zugriff, der angefordert wird, wenn das Bedienpanel angerufen wird. Voreingestellter Benutzercode: 1234
Wenn in einem Notfall das Alarmsystem zwangsweise deaktiviert werden muss, kann das mit diesen Zwangscode erfolgen. Das Bedienpanel wählt die gespeicherten Telefonnummern lautlos. Voreingestellter Zwangscode: 1111
Mit thisem Code kann eine elektronisch verriegelter Tür geöffnet werden. Die betreffende Tür muss mit der Schnittstelle (LOCK) an der Rückseite des Bedienpanels verdrahtet sein. Voreingestellter Türöffner-Code: 8888
Haupt-MenüUntermenü 1Untermenü 2Untermenü 3
System-KonfigurationZahl der Klingeltöne<1-9>: 5 -
System-KonfigurationDauer Warnsirene<1-9Min>:3
System-KonfigurationDauer der Hintergrundbeleuchtung<0-120s>:30 -
System-KonfigurationEinstellung der SireneVerdrahtete SireneSirenenschalter Eingeschaltet/Ausgeschaltet
Ton Aktivieren/Deaktivieren Eingeschaltet/Ausgeschaltet
Eingebaute SireneSirenenschalter Eingeschaltet/Ausgeschaltet
Ton Aktivieren/Deaktivieren Eingeschaltet/Ausgeschaltet
Drahtlose SireneSirenenschalter Eingeschaltet/Ausgeschaltet
Ton Aktivieren/Deaktivieren Eingeschaltet/Ausgeschaltet
System-KonfigurationUser ID Laden deaktivierenEingeschaltet/Ausgeschaltet Eingeschaltet/Ausgeschaltet- -
System-KonfigurationRufwiederholung<1-9>:3
System-KonfigurationSprache--
System-KonfigurationReset1= JA 0=NEIN -
System-KonfigurationAboutabout jun 4 2014 -
Historie---
Einen Wert (von 0 bis 9) eingeben und mit „Enter“ bestätigen. Mit dieser Funktion kann bestimmt werden, wie oft das Bedienpanel klingeln wird, bevör der Anruf angenommen wird (für die telefonische Kontrolle).
Einen Wert (von 1 bis 9) eingeben und mit „Enter“ bestätigen. Mit dieser Funktion kann bestimmt werden, wie lange die Sirene im Alarmfall erten soll.
Einen Wert (von 0 bis 120) eingeben und mit „Enter“ bestätigen. Die Voreinstellung beläuft sich auf 30 Sekunden."
Aktiviert/Deaktiviert die Sirene. Vareinstellung: EingeschaltetSie bezieht sich auf eine mit Kabel an das Bedienpanel angeschlossene Sirene.
Stummes Einschalten / Ausschalten Vareinstellung: Eingeschaltet
Aktiviert/Deaktiviert die Sirene. Vareinstellung: EingeschaltetBezieht sich auf eine am Bedienpanel eingebaute Sirene.
Stummes Einschalten / Ausschalten Vareinstellung: Eingeschaltet
Aktiviert/Deaktiviert die Sirene. Vareinstellung: EingeschaltetBezieht sich auf eine mit Funkfrequenz mit dem Bedienpanel verbundene Sirene.
Stummes Einschalten / Ausschalten Vareinstellung: Eingeschaltet
Wenn die Taste für „Laden deaktivieren“ leuchtet, ladet das System die Historie der Aktivierung-/Deaktivierungseignisse in das Content-Management-System CMS.
Wenn sich das System in Alarm befindet, wählt das Bedienpanel die gespeicherten Telefonnummern. Sofern das System nicht deaktiviert wird, wiederholt das Bedienpanel den Ruf (bis zu 9 Mal). Mit dieser Funktion kann bestimmt werden, wie oft das Bedienpanel versuchen wird, den Benutzer zu erreichen. Die Voreinstellung beläuft sich auf 3 Mal.
Die gewünschte Sprache wählten und mit „Enter“ bestätigen.Die verfügbarbaren Sprachen konnen je nach der vorliegenden Produktversion variieren.
Alle Systemeinstellungen werden wieder auf die anfängliche Werkskonfiguration gebracht. Die gespeicherten Telefonnummern und die angeschlossenen Zubehöre werden gelöscht.
Das zu verfolgende Ereignis wählten und mit „Enter“ bestätigen.Das Bedienpanel kann die letzten 150 Ereignisse speichern.

Einstellung der Zubehör-Zonen

Jeder Detektor kann 4 verschiedeneen Zonenkategorien zugeordnet werden: Home-Zone, Delay-Zone, Normal-Zone, 24h-Zone. Um einen Detektor einer Zone zuzuordnen sind die Anweisungen der Seite diesen Handbuchs zu befolgen (die Zone wird bei Anschluss der Zubehörteile zugeordnet).

Normal-Zone

Wenn bei eingeschaltetem System ein Sensor ausgelost wird, ertont die Sirene. Bei deaktiviertem Alarm lösen die Sensoren keinen Alarm aus.

24h-Zone

Die Sensoren der 24h Zone konnen unabhängig davon, ob das Alarmsystem ein- oder ausgeschaltet ist, den Alarm auslösen. Es empfieht sich diese Zone den Rauchmeldern, den Gasdetektoren und den externen Sensorenschranken zuzuordnen.

Delay-Zone

Sollen die Funktionen für verzogerten Ein-/ und Ausgang eingegeben werden, müssen die entsprechenden Sensoren der Delay-Zone zugeordnet werden. Sobald die Verzögerungszeit eingegeben wurde, wird der Sensor während der eingegebenen Delay-Time keinen Alarm auslösen. Siehe die Gebrauchsanweisung „Verzögerter Eingang/Ausgang" auf Seite 74 theses Handbuchs. Es empfieht sich den Tur-/Fenstersensor der Delay-Zone zuzuordnen.

Home-Zone

Wenn das System im Home-Modus aktiviert wurde, offen die der Home-Zone zugeordneten Sensoren keinerlei Alarm aus. Es empfieht sich die Bewegungsmelder der Home-Zone zuzuordnen, damit das System in der Home-Zone aktiviert bleiben kann ohne einen Alarm auszulosen, wenn man zu Hause ist und sich in den Innenaumen bewegt.

Kontrolle mittels Telefonat

These Funktion ist erst dann verfügbar, nachdem sie am Bedienpanel frei gegeben wurde, wie auf Seite 74 theses Handbuch's beschrieben.

Methode 1

Sobald der Alarm ausgelöst wurde, wählt das Bedienpanel die gespeicherten Telefonnummern an. Nach dem Abnehmer des Hörers die gesprochenen Anweisungen zur Fernkontrolle des Bedienpanels befolgen (siehe Anweisungen der folgenden Tabelle).

Methode 2

  1. Die Telefonnummer Ihres Bedienpanels wahlen (die Nummer der SIM Karte des Bedienpanels, oder die Festnetznummer, mit der das Bedienpanel verbunden

ist). Danach die gesprochenen Anweisungen für die Eingabe des Zugriffscodes befolgen.

  1. Den eigenen Benutzercode, gefolggt von „#“ eingeben.
  2. Eine Ansage staat die wahlbaren Optionen vor.
  3. Die Operationen für die Kontrolle des Bedienpanels wahlen (siehe Anweisungen der folgenden Tabelle).

NB:

Nachdem 30 Sekunden lang kein Befehl gegeben wurde, wird das Telefonat automatisch beendet.

Tabelle der Befehle für die Kontrolle mittels Telefonat

Befehl Funktion

1" drucken Aktiviert das System

  • Deaktiviert das System und schaltet die Sirene stumm
    "0 drucken - Bricht die Überwachung ab, ohne aufzulegen
  • Bricht die Telefonfunktion ab, ohne aufzulegen

3" drucken Telefonat mit dem Bedienpanel

drucken

  • Startet die Audio-Überwachung (ohne zeitliche Begrenzung)
  • Stellt die eingebaute Sirene und die drahtlose Sirene ab (wenn mit dem Bedienpanel verbunden)

,6" drucken Stellt alle Sirenen ab

,9" drucken

  • Stellt die eingebaute Sirene an (egal ob die entsprechenden Klang-Einstellungen auf On oder Off gestellt sind)
  • Stellt die drahtlose Sirene an (wenn mit dem Bedienpanel verbunden)

, #drucken

  • Stellt alle Sirenen ab
  • Ermöglicht das Verlassen der Kontrollfunktion mittels Telefonat
  • Bricht die Rufwiederholung ab

NB:

Im GSM Modus ist die Audio-Überwachung ohne zeitliche Begrenzung.

Konfiguration mittels SMS

WICHTIG:VOR DER INBETRIEBSETZUNG

Die SIM Karte in das Bedienpanel einsetzen, bevor die SMS Operationen begonnen werden. Sicherstellen, dass die SIM nicht mit PIN Code gesichert ist.

EINE SMS NUMMER IM BEDIENPANEL SPEICHERN (über das Bedienpanel). Nur die gespeicherten Nummern konnen das System kontrollieren und konfigurieren. (siehe Anweisungen auf Seite 72).

Jede in thisem Handbuch definierte SMS Funktion wird wie folgt dargestellt:

Der Benutzer sendet:

Techly IALARMKIT001 - WICHTIG:VOR DER INBETRIEBSETZUNG - 1
Das Bedienpaneel antwortet:

Die erstige grüne Textblase ist die vom Benutzer gesendete SMS

Die erst grea Textblase ist die vom Bedienpanel gesendete Antwort

Bedienfeld-Wiedergabe

Die folgenden Textblasenden der Dialog zwischen Benutzer und Bedienpanel (die vom Benutzer gesendeten SMS sind grün, die SMS des Bedienpanels sind grau).

Die voreingestellte System-Sprache ist english. Um die System-Sprache zu wechseln siehe Anleitungen auf Seite 86 in thism Handbuch.

Wichtig

Wenn dem Bedienpanel mit einer SMS geantwortet wird, muss sichergestellt werden, dass auf Satzeichen, wie „,“ oder „,“ keine Leerstellen folgen. Um beispelsweise die SMS Nummern zu speichern, muss die SMS wie folgt formatiert sein:

SMS Nummern:

1.067.890.033
2.067.890.022
3.067.890.011
4.067.890.000
5.

SMS numbei

1.5789003

2.0678909

Keine Leerstellen nach,1".

Das System deaktivieren

Senden:

0

System deaktiviert

Das System aktivieren

Senden:

Techly IALARMKIT001 - Das System aktivieren - 1

System aktiviert

Home-Modus

Senden:

2

System in Home-Modus

Einstellungensanforderung

Senden:

00

System: Deaktiviert

AC Versorgung: Aktiviert

NB

Die oben angegebenen Werte verändern sich nach der Einstellung des Systems.

Speichern der Telefonnummern

Senden:

5

Telefonnummern:

  1. 5.

Kopieren, Einfugen und Bearbeiten (Groß-/Kleinschreibung beachten):

Telefonnummern:

1.067.890.033
2.067.890.022
3.067.890.011
4.067.890.000
5.

Ok

Telefonnummern für SMS Mitteilungen speichern

Senden:

6

Telefonnummern:

  1. 5.

Kopieren, Einfugen und Bearbeiten (Groß-/Kleinschreibung beachten):

Telefonnummern:

1.067.890.033
2.067.890.022
3.067.890.011
4.067.890.000
5.

0k

NB

Die ersteme SMS Nummer wird die SMS Mitteilung erhalten, wenn das System mittels RFID Tag deaktiviert ist. Um den Empfang dieser Mitteilungen zu starten, müssen die RFID Tags umbenannt werden. Es konnen bis zu 4 RFID Tags umbenannt werden. Die anderen Tags erhalten eine Nummer auf Basis der Reihenfolge der Registriierung am Bedienpanel. Die Anleitungen auf Seite 72 erklärren, wie ein RFID Tag im Bedienpanel registriert wird.

Umbenennen von Zonen

91 99 senden. Zum Beispiel fur die Zone 1, senden:

91

NamenderZonen: 1.

Kopieren, Einfugen und Bearbeiten (Groß-/Kleinschreibung beachten):

Namen der Zonen: 1. Sensor der Eingangstür

Ok

NB

Die Zonen von 1 bis 9 konnen umbenannt werden. Die Namender Zonen konnen maximal aus 30 Zeichen bestehen. Die Zonen von 10 bis 99 konnen nicht umbenannt werden.

Warn-SMS für Zubehörteile mit schwacher Batterie

(verbögbar für 2-Wege-Zubehörteile, wie Bewegungssensoren)

Bei Zubehörteilen, die umbenannten Zonen zugeordnet wurden, wird eine SMS im folgenden Format zugesandt: „Name der Zone + Batterie schwach".

PIR Bewegungsmelder
Schlafzimmer mit schwacher Batterie

Bei Zubehörteilen, die Zonen zugeordnet sind, die nicht umbenannt wurden, wird eine SMS im folgenden Format zugesandt: „Name der Zone + Batterie schwach".

Zone 10 Batterie schwach

Warn-SMS gegen Alarm für manipulierte Zubehörteile

(verbögbar für 2-Wege-Zubehörteile, wie Bewegungssensoren)

Bei Zubehörteilen, die umbenannten Zonen zugeordnet wurden, wird eine SMS im folgenden Format zugesandt: „Name der Zone + Sabotage-Alarm“.

PIR Bewegungsmelder
Schlafzimmer Sabotage-Alarm

Bei Zubehörteilen, die Zonen zugeordnet sind, die nicht umbenannt wurden, wird eine SMS im folgenden Format zugesandt: „Name der Zone + Sabotage-Alarm".

Zone 10 Sabotage-Alarm

RFID Tag umbenennen

Delay-Time Ein-/Ausgang

Senden:

10

RFID Tag umbenennen:

  1. 4.

Kopieren, Einfugen und Bearbeiten (Groß-/Kleinschreibung beachten):

RFID Tag umbenennen

  1. Tom
  2. Pfleger/in
  3. Nancy
  4. David

Ok

NB

Die erstes SMS Nummer wird die SMS Mitteilung erhalten, wenn das System mittels RFID Tag deaktiviert wird. Um den Empfang dieser Mitteilungen zu starten, müssen die RFID Tags umbenannt werden. Es konnen bis zu 4 RFID Tags umbenannt werden. Die anderen Tags erhalten eine Nummer auf Basis der Reihenfolge der Registriierung am Bedienpanel. Die Anleitungen auf Seite 72 erklärren, wie ein RFID Tag im Bedienpanel registriert wird.

Senden:

11

Delay-Time Eingang

(0-300sec):0

Delay-Time Ausgang

(0-300sec):0

Kopieren, Einfugen und Bearbeiten (Groß-/Kleinschreibung beachten):

Delay-Time Eingang

(0-300sec):10

Delay-Time Ausgang

(0-300sec):20

Ok

NB

These Funktion ist nutzlich, wenn man keine Fernbedienung oder ein RFID Tag mit sich führen möchte.

Wenn das System aktiviert wird, wird es erst nach Ablauf der eingestellen Verzögerungszeit operativ. Wenn das System deaktiviert wird, wird es erst nach Ablauf der eingestellen Verzögerungszeit ausgeschaltet.

Wenn das System aktiviert wird ertont jeder Sekunde ein Beep, der daran erinnert, dass die Wohnpung verlassen werden soll. Wahrend der letzten 10 Sekunden folgen die Beep-Tone Schneller aufeinander. Wird ein Eindringling erfasst, wird der Alarm entsprechend verzogert.

Lautstärke und Dauer der Sirene

Senden:

12

Lautstärke der Sirene (0=stumm, 1=hoch):1
Dauer des Sirentons (1-9min):3

Kopieren, Einfugen und Bearbeiten (Groß-/Kleinschreibung beachten):

Lautstärke der Sirene (0=stumm, 1=hoch):0
Dauer des Sirentons (1-9min):5

Ok

Password deaktivieren

Senden:

13

Password deaktivieren (4 Ziffern): 1234

Kopieren, Einfugen und Bearbeiten (Groß-/Kleinschreibung beachten):

Password deaktivieren (4 Ziffern): 4321

Ok

Wechseln der System-Sprache

Den Code der gewünschten Sprache.
senden.Zum Beispiel fur english 0001" senden.

Techly IALARMKIT001 - Wechseln der System-Sprache - 1

Techly IALARMKIT001 - Wechseln der System-Sprache - 2

Die Liste aller Sprachen kann der folgenden Tabelle entnommen werden:

0001 Englisch

0002 Französisch

0003 Deutsch

0004 Italienisch

Die verfügbarbaren Sprachen können je nach der vorliegenden Produktversion variieren.

Wiederherstellung der Werkseinstellungen mittels SMS

Senden:

Techly IALARMKIT001 - Wiederherstellung der Werkseinstellungen mittels SMS - 1

Techly IALARMKIT001 - Wiederherstellung der Werkseinstellungen mittels SMS - 2

Die Einstellungen werden auf die ursprünglichen Werte zurückgesetzt. Die gespeicherten Telefonnummern und die angeschlossenen Zubehörteile werden gelöscht.

NB

Die SMS zur Wiederherstellung der Werkseinstellungen können nur von den gespeicherten Nummern gesendet werden.

Zubehör

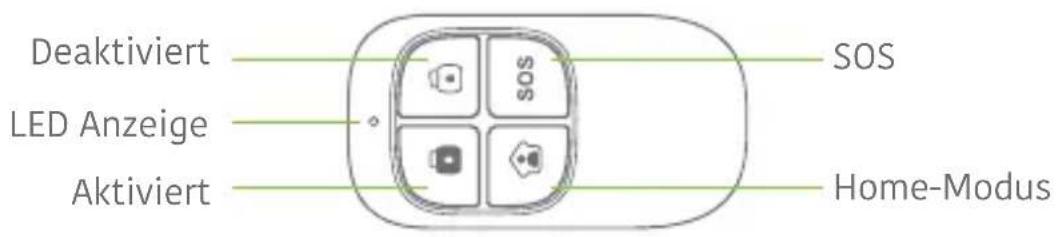

Drahtlose Fernbedienung

Techly IALARMKIT001 - Drahtlose Fernbedienung - 1

Das System aktivieren

Die Einschalttaste "drucken, um das System zu aktivieren. Die LED Anzeige leuchtet (das Bedienpanel gibt einen BeepTon). Das System ist aktiviert. Wird ein Eindringling detektiert, ertont die Sirene (die Sirene Goes nach 5 Minuten aus, wie voreingestellt). Gleichzeitig wählts das System automatisch die gespeicherten Telefonnummern an.

Techly IALARMKIT001 - Das System aktivieren - 1

Das System deaktivieren

Die Ausschalttaste "drucken, um das System zu deaktivieren. Die LED Anzeige verloScht (das Bedienpanel gibt zwei BeepTone). Das System ist deaktiviert.

Techly IALARMKIT001 - Das System deaktivieren - 1

Home-Modus

Die Taste für Home-Modus "®" an der Fernbedienung drücken. Die LED für den Systemstatus Goes an. Alle Sensoren der regulären Zonen sind aktiv, mit Ausnahme der Sensoren der Zone des Home-Modus. Die Sensoren in der Zone des Home-Modus sind deaktiviert, so dass der Benutzer sich frei in seiner Wohnung bewegen kann.

Techly IALARMKIT001 - Home-Modus - 1

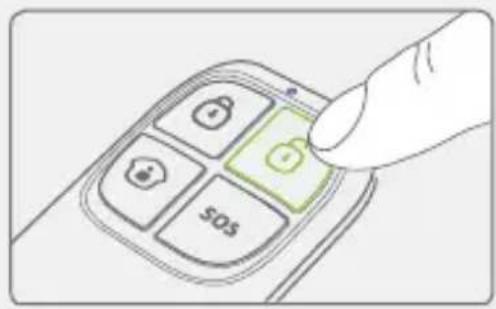

Stummschaltung aktivieren / deaktivieren

Die Taste für Home-Modus "und scoff danach die Einschalttaste " oder Ausschalttaste "drucken. Auf diese Weise gibt das Bedienpanel beim Aktivieren oder Deaktivieren des Systems keinerlei Ton von sich.

Techly IALARMKIT001 - Stummschaltung aktivieren / deaktivieren - 1

Notfall-Modus

Unabhängig vom Status des Systems kann im Notfall der Alarm durch Drücken der Notfalltaste „SOS" an der Fernbedienung ausgelost werden.

Die Sirene ertont und gleichzeitig sendet das Bedienpanel eine SMS Mitteilung (,RC-01 SOS", 01 steht für die Nummer der Fernbedienung) und wählte die gespeicherten Telefonnummern.

Techly IALARMKIT001 - Notfall-Modus - 1

Registrierung im Bedienpanel

Die Anweisungen der Tabelle auf Seite 72 in diesen Handbuch befolgen („Remote&Tastenfeld“).

Spezifikationen

Versorgung

DC 3V (Knopfbatterie CR2025 x1)

Statischer Strom

≤ 10uA

Betriebsstrom

≤7mA

Reichweite

≤ 80 m (Freifeld)

Funkfrequenz

433MHz (± 75kHz)

Gehäusematerial

ABS

Betriebsbedingungen

Temperatur: -10^ +55^

Relative Feuchte: ≤80%

(ohne Kondensat)

Abmessungen

57 × 31 × 11 mm

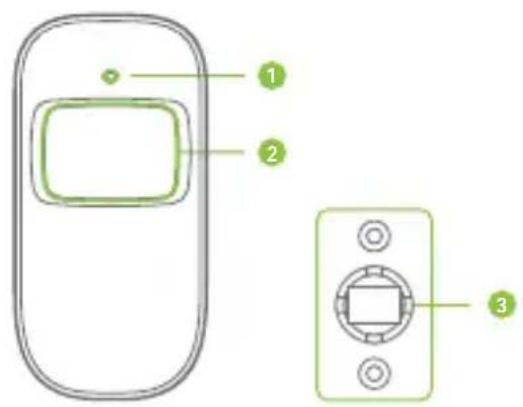

Design

Techly IALARMKIT001 - Design - 1

  1. LED Anzeige
  2. Fensterdetektor
  3. Halterung

LED Anzeigen

Dauerblinken: Selfsttest

Einmal Blinken: Eindringling detektiert Zweimal Blinken: der Selftest ist abgeschlossen; tritt in Funktion

Einmal Blinken alle 3 Sekunden:

Anzeige von Unterspannung, die Batterien müssen gewechselt werden (der Benutzer wird mittels SMS über schwache Batterien informiert, wenn der Bewegungsmelder im Bedienpanel registriert ist).

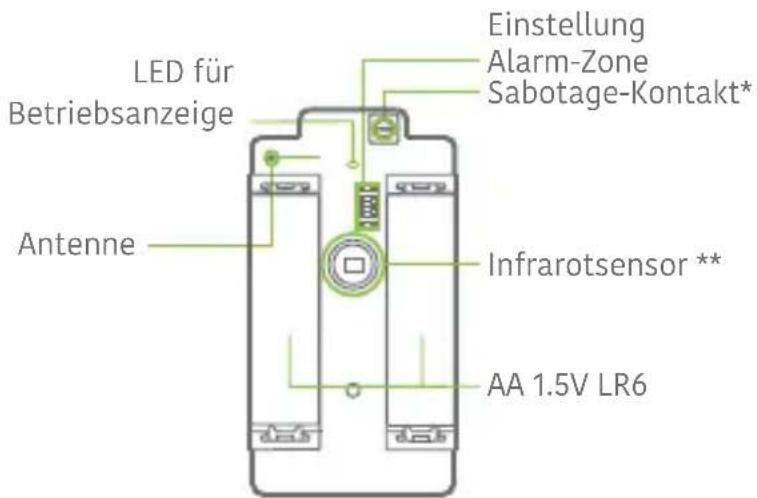

PCB layout

Techly IALARMKIT001 - PCB layout - 1

Sabotage-Kontakt*

Wenn das Alarmsystem eingeschaltet ist, aktiviert der Sabotage-Kontakt den Alarm, sobald das Gehäuse geöffnet wird.

Infrarotsensor

Detektiert die vom menschlichen Körper in Bewegung ausgehenden Infrarotstrahlen. Nicht die Oberfläche berühren. Die Oberfläche sauber halten.

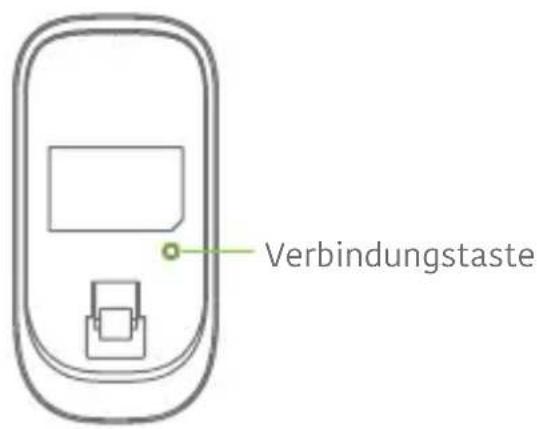

Gebrauch

Das Gehäuse öffnen und den Batterie-Aktivierungss strip abziehen. Es startet ein Selftest von 30 Sekunden.

Wenn der Sensor in Betrieb ist, wird er bei mehr als zweimaligem Aktivieren innerhalb von 3 Minuten in Standby versetzt, um Energie einzusparen. Wir während der folgenden 3 Minuten keine Bewegung detektiert, kehrt der Sensor zum normalen Betriebsmodus zurück.

Techly IALARMKIT001 - Gebrauch - 1

Registrierung im Bedienpanel

Durch das Menu des Bedienpanels navigieren, bis „NEU HINZUFÜGEN“ erreicht wird (drahtloser Sensor). Die Taste für Verbinden an der Rückseite des Bewegungssensors drücken oder den Sensor auslösen, indem man sich vor ihm bewegt, damit der Detektor im Bedienpanel registriert wird.

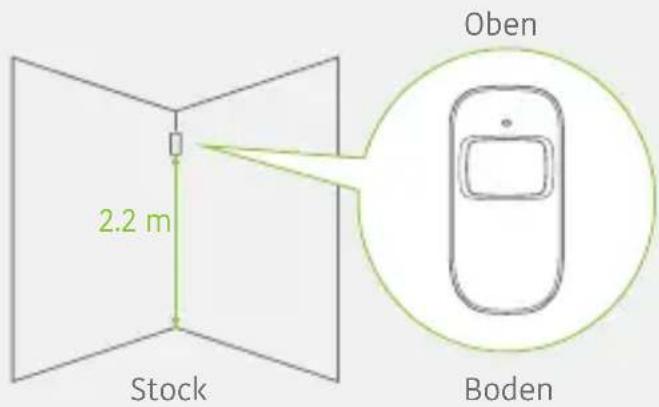

Installation

Den Detektor nicht in der Nähe von Fenstern, Klimageräten, Heizkörpern, Kühlschränken, Backöfen installieren, und direkte Sonneneinstrahlung und Installationsorte mit starken Temperaturschwankungen oder Zugluft vermeiden.

Falls zwei Detektoren im selbst Erfassungsbereich installiert sind, muss die Position so korrigiert werden, dass Interferenzen und falsche Alarme vermieden werden.

Die Halterung mit den Schrauben an der Wand befestigen und den Detektor an der Halterung einhängen. Durch Verstellen der Halterung kann der Abstand und der Erfassungswinkel verändert werden. Der Detektor solle 2,2 m vom Boden installiert werden.

Techly IALARMKIT001 - Installation - 1

Der Detektor reagiert sehr vielSENSibler auf Quer- als auf Längsbewegungen.

Test

A. Nach erfolgter Installation den Detektor einschalten. Nach einer Minute des Selftests die Kontrolltaste drücken, den Erfassungsbereich begeben und die LED Anzeige beobachten, um sich von der korrekten Funktion des Detektors zu überzeugen.
B. Die LED Anzeige blinkt einmal, sobald der sich bewegende Körper detektiert wird.
C. Den Erfassungswinkel so regulieren, dass eine optimale Erfassungsleistung möglich wird.

Spezifikationen

Versorgung

DC 3V (Batterien AA 1.5V LR x 2)

Statischer Strom

≤30uA

Betriebsstrom

≤15mA

Erfassungsbereich

8m / 110^

Übertragungsdistanz

≤ 80m (Freifeld)

Funkfrequenz

433MHz (±75kHz)

Gehäusematerial

ABS

Betriebsbedingungen

Temperatur: -10^ +55^

Relative Feuchte: ≤80% (ohne Kondensat)

Abmessungen des Sensors (L x B x H)

107 × 53 × 32 mm

Abmessungen der Halterung (L x B x H)

52× 30× 26.5mm

Techly IALARMKIT001 - Spezifikationen - 1
Erfassungsbereich

Techly IALARMKIT001 - Spezifikationen - 2
Draufsicht
Seitenansicht

Charakteristiken

Dieser Tur-/Fensterkontakt kann an Turen, Fenstern und jedem anderen Gegenstand installiert werden, der geöffnet und geschlossen wird. Wenn der Magnet vom Sender getrennt wird, sendet der Sensor Signale an das Bedienpanel.

Dank der Sabotage-Schutzvorrichtung wird bei jedem Versuch, den Deckel des Tur-/Fensterkontaktus zu entfernen, der Alarm ausgelöst.

Techly IALARMKIT001 - Charakteristiken - 1
Aufbau

Techly IALARMKIT001 - Charakteristiken - 2

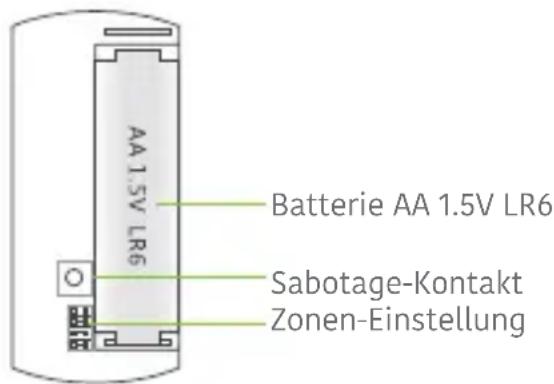

PCB Layout

LED Anzeigen

Einmal Blinken: Tur oder Fenster ist offen und der Sender sendet ein Signal an das Bedienpanel.

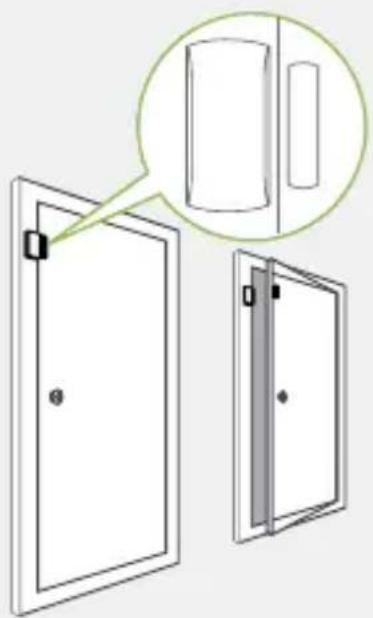

Installation

  • Das Gehäuse öffnen und den Batterie-Aktivierungsstrip abziehen.
  • Den Sensor an der Tur und den Magnet am Turrahmen montieren.
  • Sicherstellen, dass der Magnet über dem Sender positioniert ist. Den Magnet hochstens 1 cm vom Sender anbringen und Sender und Magnet mit zweisheitigem Klebeband oder den Schrauben fixieren.
  • Der Sensor soll nicht in Bereichen mit viel Metall oder Elektroleitungen, wie Heizraum oder Abstellkammern, installiert werden.

Techly IALARMKIT001 - Installation - 1

Spezifikationen

Versorgung

DC 1.5V (Batterie AA 1.5V LR6 x 1)

Statischer Strom

$$ \leq 3 0 u A $$

Betriebsstrom

$$ \leq 4 0 \mathrm {m A} $$

Übertragungsdistanz

$$ \leq 8 0 \mathrm {m} (\text {F r e i f e l d}) $$

Funkfrequenz

$$ 4 3 3 \mathrm {M H z} (\pm 7 5 \mathrm {k H z}) $$

Gehäusematerial

ABS

Betriebsbedingungen

Temperatur: -10^ +55^

Relative Feuchte: ≤80% (ohne Kondensat)

Senderabmessungen (LxBxH)

$$ 7 1 \times 3 5 \times 1 7. 5 \mathrm {m m} $$

MagnetgroBe (L x B x H)

$$ 5 1 \times 1 2 \times 1 3. 5 \mathrm {m m} $$

Charakteristiken

Das RFID Tag ermittelicht das System zu deaktivieren oder eine Tur mit elektronischer Verriegelung zu entriegeln.

Registrierung des Bedienpanels

Die Anweisungen der Tabelle auf Seite 8 in diesen Handbuch befolgen (.RFID TAG ^4 ).

Spezifikationen

Abmessungen

45 × 30 × 7 mm

Problemlösung und Wartung

FAQ

ProblemUrsache der FunktionstörungAbhilfe
Keine Antwort auf die Interaktion mit dem BedienpanelDas Bedienpanel ist abgeschaltetBatteriefach öffnen und einschalten
Defekt am StromnetzDas Stromversorgungsunternehmen kontaktieren
Die Backup-Batterien sind zu schwachDas AC Netzteil an eine Steckdose anschließen
Die Zubehörteile können sich nicht mit dem Bedienpanel verbindenDas Bedienpanel befindet sich nicht im AnschlussmodusSicherstellen, dass sich das Bedienpanel im Anschlussmodus befindet
Die Zubehörteile wurden nicht für den Anschluss aktiviertSicherstellen, dass die Zubehörteile für die Sendung des Signals an das Bedienpanel freigegeben sind
Bei Anschlussversuchen gibt das Bedienpanel zwei Beep-Töne ausDas Zubehör ist bereits angeschlossen
Sicherstellen, dass kein anderes Zubehörteil aktiviert wird, wenn bereits ein anderes Zubehörteil am Bedienpanel angeschlossen ist (zum Beispiel sich nicht im Erfassungsbereich eines Bewegungssensors aufhalten, wenn nicht diese Zubehörteil angeschlossen werden soll)
Keine Antwort vom Bedienpanel auf die Befehle der FernbedienungDie Fernbedienung wurde nicht an das Bedienpanel angeschlossenDie Fernbedienung gemäß den Anleitungen dieser Handbuch's an das Bedienpanel anschließen
Die Fernbedienung ist zuweit vom Bedienpanel entferntVon der Fernbedienung unterstützte Übertragungsdistanz: 80 m in freiem Feld
Die Übertragungsdistanz kann durch Installieren eines Signalvermösters erhöht werden
RFID Tag scheitet bei der Deaktivierung des SystemsRFID Tag wurde nicht an das Bedienpanel angeschlossenRFID Tag gemäß den Anleitungen dieser Handbuch's an das Bedienpanel anschließen
Zugriff auf die Einstellungen des Bedienpanels nicht möglichDer Benutzer befindet sich nicht im Menu der Konfiguration des LCD DisplaysFür den Zugriff auf das Konfigurationsmenu den Administrator-Code, gefolgt von „Enter“ eingeben

Für die sichere Verwendung und lange Haltbarkeit des Produktes sollen den folgenden Vorschriften befolgrt werden:

Die Funk-Zubehörteile müssen mit dem Bedienpanel verbunden sein
- Eine niedrige Versorgungsspannung kann sich ungünstig auf die Übertragungsdistanz auswirken
- Nie Sinnlos die SOS Taste an der Fernbedienung drücken, damit die Nachbarschaft nicht gestört wird
- Das System regelmäßig überprüfen, damit sein korrekter Betrieb sichergestellt wird
- Das Bedienpanel ist nicht gegen Nässe und Feuchtigkeit geschützt und muss darauf an einem trockenen, kühlen Ort ohne direkte Sonneneinstrahlung installiert werden
- Das Gehäuse des Bedienpanels besteht aus ABS Kunststoff. Für länger Haltbarkeit des Materials vor hellem Lichteinfall schützen
- Das Bedienpanel ist nicht explosionsgeschützt. Nicht in der Höhe von Feuerstellen und frei en Flammen installieren
- Das Bedienpanel nicht in der Höhe von Heizkörpern, Klimageräten, Mikrowellenherden und anderen Geräten installieren, die Wärme oder Magnetfelder erzeugen können
- Schwache Batterien gemäß den einschlagigen lokalen Vorschriften entsorgen
- Das Produkt darf nur von qualifiziertem Personal geöffnet werden

Techly IALARMKIT001 - Problemlösung und Wartung - 1

Gemäß WEEE-Richtlinie dürfen Elektro- und Elektronik-Altgeräte nicht in den Hausmüll gelangen. Dieses Produkt muss bei den für Entsorgung und Recycling zuständigen Sammelstellen für Elektro- und Elektronik-Altgeräte abgegeben werden. Für weitere Informationen zur korrekten Entsorgung theses Gerätes die lokalen Behörden kontaktieren.

Techly IALARMKIT001 - Problemlösung und Wartung - 2

Mit der CE-Kennzeichnung garantiert Techly® für die Konformität des Produktes mit den geforderten Vorschriften und Richtlinien.

Caracteristiques

Inhaltsverzeichnis Klicken Sie auf einen Titel, um darauf zuzugreifen
Handbuch-Assistent
Angetrieben von Anthropic
Warten auf Ihre Nachricht
Produktinformationen

Marke : Techly

Modell : IALARMKIT001

Kategorie : Alarmsystem
