IALARMKIT001 - Sistema di allarme Techly - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Sistema di allarme con pannello di controllo GSM
Marca	Techly
Modello	IALARMKIT001
Alimentazione pannello di controllo	Ingresso AC 110-240 V / 50-60 Hz, uscita DC 12 V / 800 mA
Batterie di riserva	2 × litio 3,7 V / 800 mAh (BL-5B), autonomia 8 h in standby
Frequenze GSM	850 / 900 / 1800 / 1900 MHz
Frequenza radio sensori	433,92 MHz (±75 kHz)
Distanza di trasmissione	80 m in campo aperto
Consumo elettrico	Standby: 80 mA, Allarme: 300 mA
Sirena integrata	95 dB
Materiale del pannello	Plastica ABS
Dimensioni del pannello	188 × 125 × 25 mm
Temperatura di funzionamento	-10 °C a +55 °C
Umidità di funzionamento	≤ 80 % (senza condensa)
Numero max di telecomandi	10
Numero max di sensori wireless	99
Numero max di tag RFID	50
Numeri di telefono memorizzabili	5 per chiamate di emergenza, 5 per SMS di emergenza
Funzioni principali	Attivazione/disattivazione tramite telecomando, SMS, chiamata o app mobile; monitoraggio audio a distanza; sirena interna 95 dB; memorizzazione degli ultimi 150 eventi
Contenuto della confezione	Pannello di controllo, rilevatore di movimento, contatto porta/finestra, 2 telecomandi, 2 tag RFID, alimentatore, manuale di istruzioni
Manutenzione	Verificare regolarmente il funzionamento; pulire i sensori con un panno morbido; sostituire le batterie degli accessori se necessario
Sicurezza	Non esporre a umidità, calore eccessivo o campi elettromagnetici; utilizzo da parte di personale qualificato per l'apertura
Riparabilità	Ricambi disponibili presso il produttore; batteria sostituibile (BL-5B)

Domande frequenti - IALARMKIT001 Techly

Come installare una scheda SIM nel pannello di controllo?

Aprire il vano batterie sul retro del pannello e inserire la scheda SIM. Assicurarsi che la scheda non richieda un codice PIN. Utilizzare una scheda compatibile GSM con frequenze 850/900/1800/1900 MHz.

Come attivare o disattivare il sistema dal pannello?

Per attivare, premere il tasto 6; un segnale acustico conferma l'attivazione. Per disattivare, inserire il codice utente (predefinito 1234) quindi premere il tasto Disattiva. Un doppio bip indica la disattivazione.

Come registrare un telecomando o un tag RFID?

Dal menu principale del pannello, vai su Accessori poi Controllo remoto o Tag RFID. Seleziona Aggiungi nuovo e segui le istruzioni a schermo. Hai 30 secondi per premere un tasto del telecomando o passare il tag davanti al lettore.

Come impostare le zone dei sensori (Home, Delay, Normal, 24h)?

Durante l'aggiunta di un sensore, scegli il tipo di zona: Zona normale (allarme se attivo quando il sistema è armato), Zona 24h (allarme anche se disarmato), Zona ritardo (usato per ingresso/uscita differita), Zona Home (disattivata in modalità Home). Assegna la zona appropriata per ogni sensore.

Come configurare l'ingresso e l'uscita differiti?

Nel menu Configurazione sistema, seleziona Inserimento tempo differito ingresso/uscita. Imposta i valori da 0 a 300 secondi. I sensori corrispondenti devono essere assegnati alla zona Delay. L'ingresso differito permette di disattivare il sistema senza attivare l'allarme; l'uscita differita permette di uscire dopo l'attivazione.

Come controllare il sistema tramite telefono?

Attiva prima la funzione Controllo tramite telefono dal menu. Chiama il numero della scheda SIM del pannello, quindi segui le istruzioni vocali. Inserisci il tuo codice utente seguito da #. Usa i tasti: 1 per attivare, 0 per disattivare, 3 per ascoltare l'audio, 6 per fermare le sirene, ecc. La chiamata termina automaticamente dopo 30 secondi di inattività.

Come cambiare la lingua del sistema?

Tramite SMS, invia il codice corrispondente alla lingua: 0001 per inglese, 0002 per francese, 0003 per tedesco, 0004 per italiano. Oppure dal menu del pannello: vai su Configurazione sistema > Lingua e seleziona la lingua desiderata.

Cosa fare se il sistema non risponde?

Verifica che il pannello sia acceso (interruttore ON nel vano batterie) e che l'alimentazione di rete sia collegata. Se le batterie di riserva sono scariche, collega l'adattatore. Assicurati che la scheda SIM sia inserita correttamente e che la rete GSM sia disponibile. Per un hard reset, premi 5 volte il pulsante tamper entro 5 secondi dall'accensione.

Come sostituire le batterie degli accessori (sensore, telecomando)?

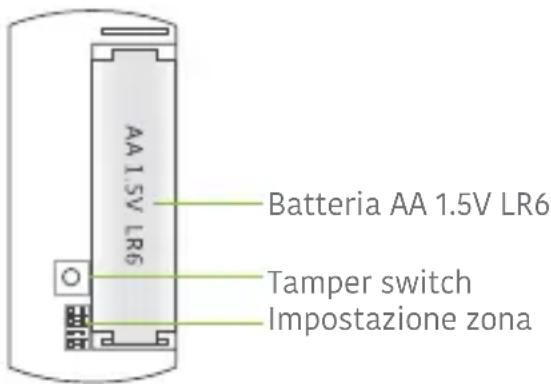

Rilevatore di movimento: utilizza 2 batterie AA 1,5 V LR6. Aprire il vano e sostituirle. Contatto porta/finestra: utilizza 1 batteria AA 1,5 V LR6. Telecomando: utilizza 1 batteria a bottone CR2025. Sostituirla aprendo l'involucro. Il LED lampeggiante ogni 3 secondi segnala batteria scarica.

Come eseguire un ripristino alle impostazioni di fabbrica?

Dal pannello: vai su Configurazione sistema > Reset e conferma. Oppure tramite SMS: invia il messaggio RESET da un numero memorizzato. Tutti i parametri, numeri e accessori registrati verranno cancellati.

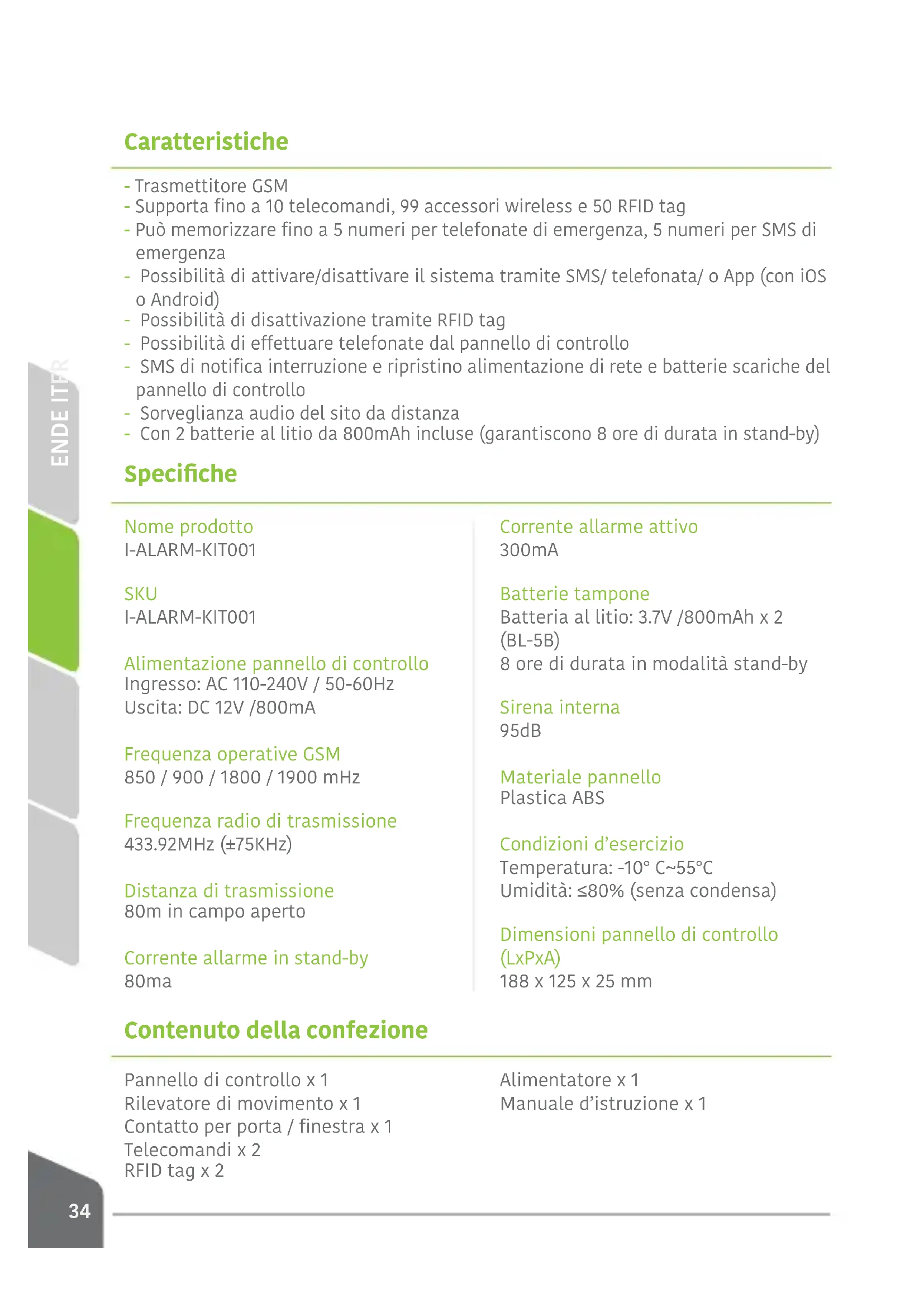

MANUALE UTENTE IALARMKIT001 Techly

• Trasmettitore GSM
• Supporta fino a 10 telecomandi, 99 accessori wireless e 50 RFID tag
• Può memorizzare sono a 5 numeroi per Telefonate di emergenza, 5 numeroi per SMS di emergenza
• Possibilità di attivare/disattivare ilsystema tramite SMS/telefonata/o App (con iOS o Android)
• Possibilità di disattivazione tramite RFID tag
• Possibilità di effettuare Telefonate dal pannello di controllo
• SMS di notifica interruzione e ripristino alimentazione di rete e batterie scariche del pannello di controllo
• Sorveglianza audio del除去distance
• Con 2 batterie al litio da 800mAh incluse (garantiscono 8 ore di durata in stand-by)

Specifiche

Nome prodotto

I-ALARM-KIT001

SKU

I-ALARM-KIT001

Alimentazione pannello di controllo

Ingresso: AC 110-240V / 50-60Hz

Uscita: DC 12V /800mA

Frequenza radio di trasmissione

433.92MHz (±75KHz)

Distanza di trasmissione

80m in campo aperto

Corrente allarme in stand-by

80ma

Corrente allarme attivo

300mA

Batterietampone

Batteria al litio: 3.7V/800mAh x 2

(BL-5B)

8 ore di durata in modalità stand-by

Sirena interna

95dB

Materiale pannello

Plastica ABS

Condizioni d'esercizio

Temperatura: -10^ 55^

Umidità: ≤80% (senza condensa)

Dimensioni pannello di controllo

(LxPxA)

188× 125× 25mm

Contenuto della confezione

Pannello di controllo x 1

Rilevatore di movimento x 1

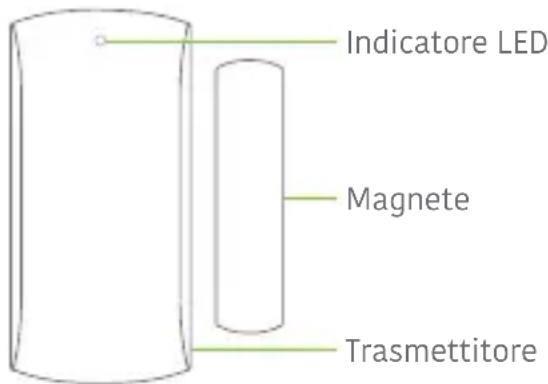

Contatto per porta / finestra x 1

Telecomandi x 2

RFID tag × 2

Alimentatore x 1

Manuale d'istruzione x 1

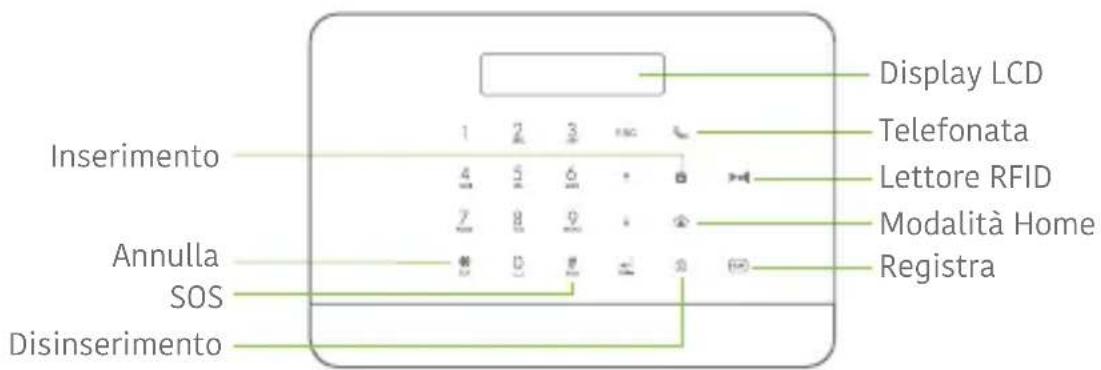

Pannello di controllo (Fronte)

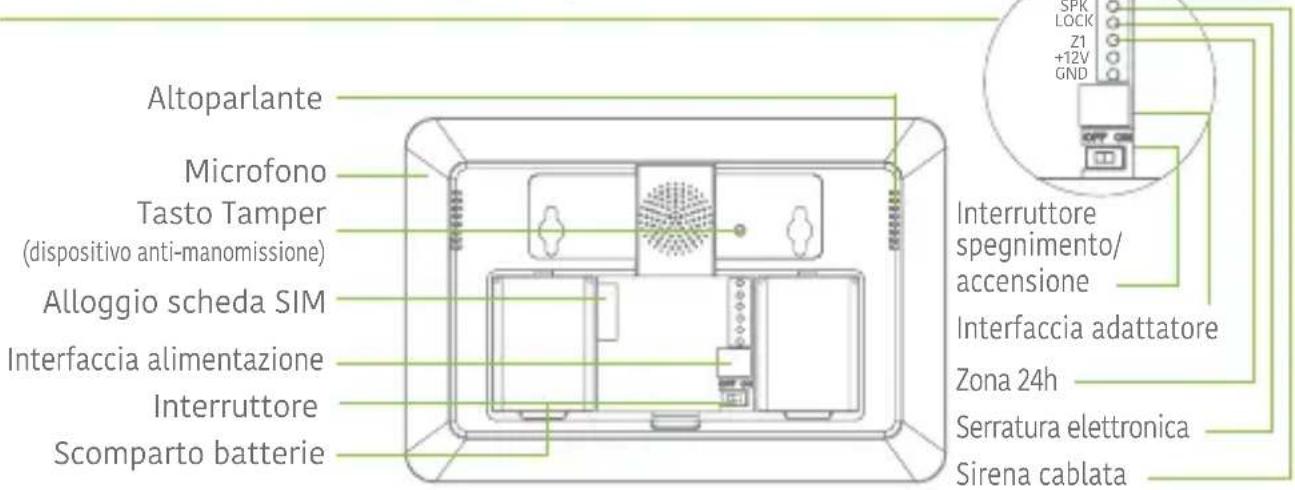

Pannello di controllo (Retro)

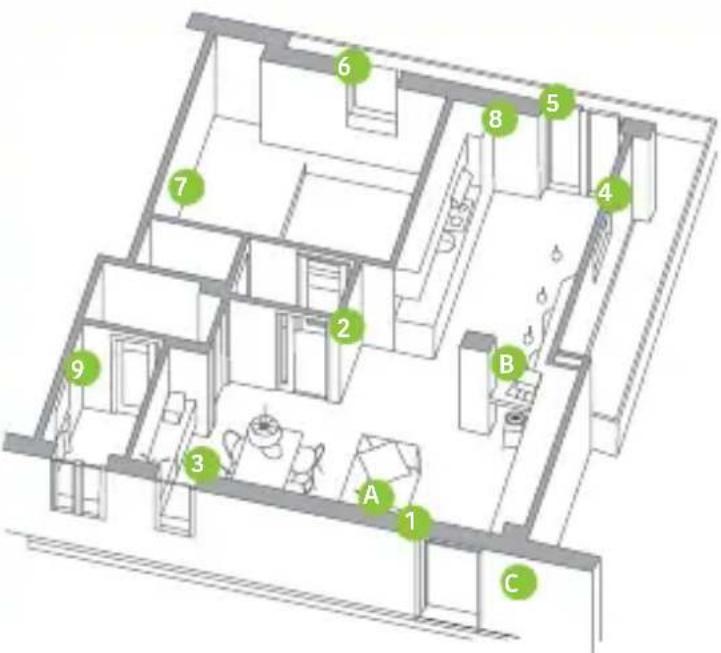

Esempio di pianificazione e posizionamento del systemà di allarme

Pannello di controllo A

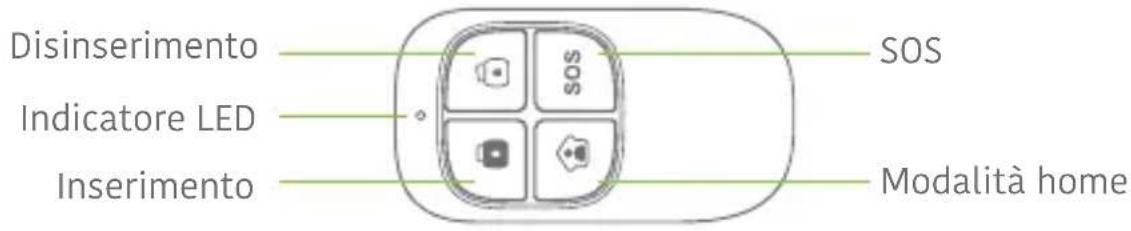

Telecomando B

Sirena esterna C

Sensore zona 1: "Porta ingresso"

Sensore zona 2: "PIR salotto"

Sensore zona 3: "Finestra ingresso"

Sensore zona 4: "Finestra terrazzo"

Sensore zona 5: "Porta terrazzo"

Sensore zona 6: "Finestra camera"

Sensore zona 7: "PIR camera"

Sensore zona 8: "Gas cucina"

Sensore zona 9: "Acqua bagno"

Guida rapida

Connette ilsystema

Usando il trasmettitore GSM (scheda SIM)

Apriere il comparto batterie sul retro del pannello di controllo ed insere la scheda SIM nel pannello.

Important

Prima di utilizzare il dispositivo nella modalità GSM, è necessario acquistare una scheda SIM che lavori con la rete GSM con frequenza 850 / 900 / 1800 / 1900 MHz. Si raccomanda di sottoscrivere un piano con messaggi di testo illimitati e un'ora di chiamate vocali. Per informazioni ulteriori, contattare il rivenditore locale.

Importante

Assicurarsi che la sched a SIM non richieda alcun codice PIN. Per ulteriori informazioni, contattare il rivenditore locale.

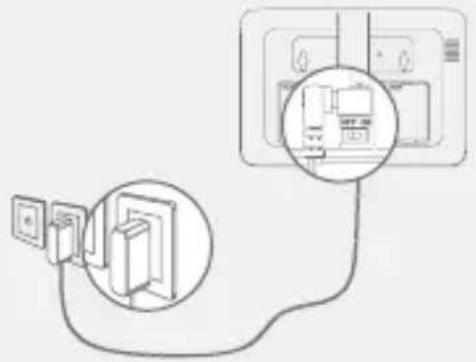

Accendere il sistema

1. Collegare l'alimentatore AC alla presa di corrente.
2. Collegare il connettore di uscita dell'alimentatore AC alla presa che si trova nel comparto batterie sul retro del pannello di controllo.
3. Spostare su "ON" l'interruttore (presente nel comparto batterie nel retro del pannello di controllo).

Montaggio del pannello di controllo

Prima di montare il pannello di controllo sul muro, assicurarsi che la ricezione del segnale GSM via sufficiente.

Fissare le staffe di montaggio al muro utilizzato le viti. Prima di incastrare il pannello sulla staffa, assicurarsi che esta sa fissata correttamente.

Funzioni di base del pannello di controllo

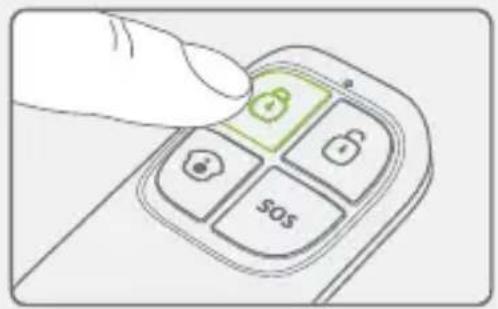

Inserimento allarme

Premere il tasto "per attivare ilsystema, il pannello di controllo emetterà un segnale acustico a conferma che il systeme è stato attivato. Il display LCD indica "Attivato" e l'icona "Inserimento" sul pannello di controllo è illuminata.

Nota

Se è stato impostato un tempo differito per l'entrata/uscita, tutte le zone accetto la zona 24h saranno attivate dopo il tempo di ritardo impostato (far riferimento alla).[25] In sezione 42 di quello manuale per "Tempo differito entrata/uscita".

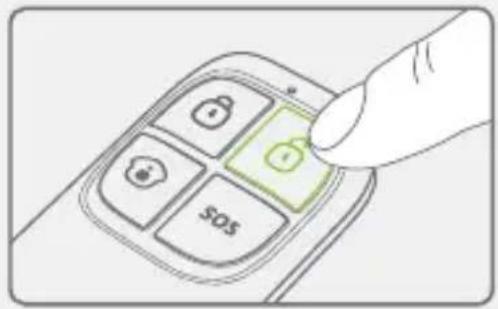

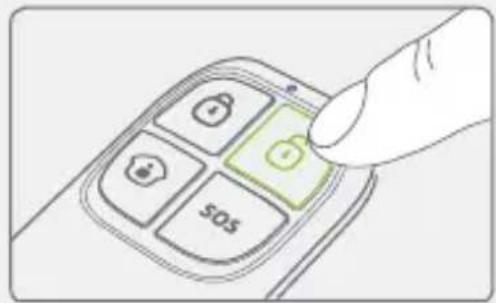

Disinserimento allarme

Digitare il codice utente e premere il tasto Disattiva "sul pannello di controllo. Il pannello di controllo émetterà un doppio segnale acustico: ilsysteme è stato disattivato.

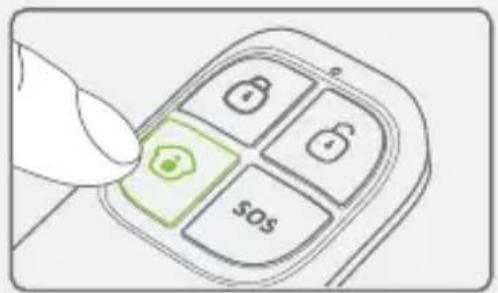

Modalità Home

Premere quello tasto "sul pannello di controllo per attivare la modalità Home. Il pannello di controllo emetterà un segnale acustico: il systeme è attenuato in modalità Home.

Tutti i sensori assegnati alla zona Normal sono attivati. I sensori assegnati alla zona Home sono disattivati.

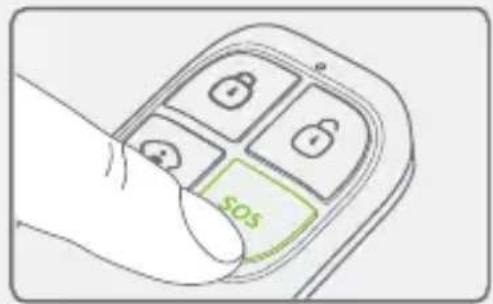

Modalità emergenza

Premere quello tasto # _ SOS per 3 secondi. L'allarme viene innescato immediatamente e la sirena suona. Allo stesso tempo, il pannello di controllo compone i numero telefonici memorizzati.

Chiamata urgente

Premere il tasting di chiamata "sul pannello di controllo per 3 secondi: il pannello auto-compone il primo numero di Telefono memorizzato. Premere nuovamente quello tasting "per conclude la chiamata.

Telefonata in viva-voce dal pannello

Attraverso il GSM

Premere il tasto di chiamata "sul pannello di controllo, digitare il numero di Telefono che si desidera contattare e premere di nuovo il tasto chiamata "

Registrazione/ riproduzione promemoria vocale

Tenere premuto il tasto di Registrazione del promemoria vocale per registrar un messaggio di 10 secondi. Il tasto di Registrazione lampeggia ad indicare che un messaggio è stato registrato. Premere il centro dellettore RFID nel pannello di controllo per ascabtare il promemoria vocale. L'indicatore LED si spegne quando il promemoria vocale è stato riprodotto. Per riascaltare il messaggio premere nuovamente il centro dellettore.

Hard Reset

Accendere il pannello di controllo. Premere il tasto tamper sul retro del pannello di controllo 5 volte entro 5 secondi dopo l'accensione.

Le impostazioni saranno ripristinate ai valori predefiniti. Verranno eliminati i numeri di Telefono memorizzati e gli accessori collegati.

Configurazione dal pannello di controllo

Il disposativo deve essere configurato prima del suo utilizzo. Durante la configurazione del sistema, il pannello di controllo potrè essere alimentato sia dall'alimentatore AC che dalle batterie di backup.

Codici predefiniti

Codice amministratore (necessario per configurare ilsystema): 123456
Codice utente (necessario per disattivare il systema o bloccare l'allarme): 1234
Codice di coercizione: 1111 (permette di attivare un allarme di coercizione)
Codice aperture porta: 8888 (permette di aprire una porta con serratura elettronica collegata alsystema di allarme e disattivare il systemo o interrompere l'allarme)

Tutti i codici di accesso possono essere modificati. Si raccomanda diambiare questi codici prima di utilizzato per la prima volta ilsystema.

Il pannello di controllo di quelloystema di allarme è caratterizzato da un display LCD che permette di navigareattraverso il menu del pannello di controllo e configurare ilsystema di allarme.

Per accedere al menu di configurazione, dello stato di disattivato, inseire sul pannello di controllo [il codice amministratore e premere enter].

Nella tabella della网首页 seguente, ciascuna colonna rappresenta un menu o un除去-menu. Ciascun menu o除去-menu verrà molto su una delle due linee del display LCD. Sul display LCD, il menu corrente, il除去-menu o la configurazione viene molto nella linea inferiore, quando il menu o il除去-menu precedente viene molto nella linea superiore.

Navigare e selezionare le impostazione che si desidera per modificare utilizzato i tasti o e accedere a qualsiasi menu o sotto-menu premendo il tasto "Enter".

Come usare la tastiera

“ = Cancella

“ = muovi avanti

“= muovi indietro

"Enter" = selezione/conferma

"Esc" = indietro/ ritorna al passaggio precedente / cancella

Le tabelle delle pagine successive schematizzano tutte le impostazioni che possono essere accessibili e modificate tramite il pannello di controllo.

Menu principale	Sotto menu 1	Sotto menu 2	Sotto menu 3
Numeri di Telefono	Nuneridi telefon (1~5):		-
	Numeri per SMS (1~5):
Accessorii	Telecomando e Tastierino	Aggiungere un nuovo telecomando	01/10 30
		Eliminare tutti 1=SI 0=NO
		Eliminare un telecomando	Inserire 01-10:
Accessorii	RFID Tag	Aggiungere un nuovo RFID tag	01/50 30
		Eliminare tutti 1=SI 0=NO
		Eliminare un tag Inserire 01-50:
Accessorii	Sensori wireless	Aggiungere un nuovo sensore	Zona Home Zona Delay Zona normale Zona 24-H
		Eliminare tutti 1=SI 0=NO
		Eliminare un sensore	Inserire 01-99:
Accessorii	Modalità prova		-

Selezionare il numero di Telefono o SMS che si desidera inseire, digitare il numero di Telefono e confermare con il tasto "Enter". Utilizzato il tasto ** per cancellare.

• Pocono essere memorizzati nel pannello di controllo 5 numeroi di Telefono e 5 numeroi per gli SMS.

Lo schermo LCD在哪 "01/10" (a sinistra), che indica il numero di telecomandi che possono essere connessi (01 è il telecomando corrente, 10 è il numero totale di telecomandi che possono essere connessi), e "30" (sulla destra), indica il tempo residuo per connettere il telecomando. Premere qualiasi tasto sul tastierino o sul telecomando, si udirà un segnale acustico: la connessione è avvenuta con successo.

Appena il telecommando è stato aggiunto, il conto alla rovescia riparte da 30 anni è possibile registrar un'alto telecommando nel pannello di controllo (si possono registrar sul pannello di controlio fino a 10 telecomandi). Premere ESC per uscire.

Inserire il numero del telecomando che si desidera eliminare e premere "Enter".

Lo schermo LCD在哪 "01/50" (a sinistra), che indica il numero degli RFID tag che possono essere connessi (01 è l'RFID tag corrente, 50 è il numero di RFID tag che possono essere connessi), e "30" (sulla destra), indica il tempo residuo per connettere l'RFID tag. Strisciare l'RFID tag di fronte allettore RFID, si udirà un segnale acustico: la connessione è avvenuta con successo.

Appena l'RFID tag è stato aggiunto, il conto alla rovescia riparte da 30 anni è possibile registrar un altre RFID tag nel pannello di controllo (si possono registrar sul pannello di controllo sono a 50 RFID tag). Premere ESC per uscire.

Inserire il numero del RFID tag che si desidera eliminare e premere "Enter".

Selezionare il tipo di sensore che si desidera assegnare alla zona (Sensore normale, Sensore 24 ore, sensore ritardato, sensore a casa), premere "Enter" per confermare. Per maggiori inforamzioni sulla configurazione delle zone, fare riferimento alla pagna 46 del presente manuale).

Lo schermo LCD在哪 "01/99" (a sinistra), che indica il numero dei sensori che possono essere connessi (01 è il sensore corrente, 99 è il numero totale di sensori che possono essere connessi), e "30" (sulla destra), indica il tempo residuo per connettere il sensore. Attivare il sensore, si udirà un segnale acustico: la connessione è avvenuta con successo.

Appena il sensore è stato aggiunto, il conto alla rovescia riparte da 30 anni è possibile registrar un'alto sensore nel pannello di controllo (si possono registrar sul pannello di controllo fino a 99 sensori). In quello caso il sensore viene aggiunto alla stessa zona. Premere ESC per uscire.

Inserire il numero del sensore che si desidera eliminare e premere "Enter".

Attivare i sensori che sono stati preventivamenti abbinati al pannello di controllo. Si potrà udire un 1 beep, lo schermo LCD mostrera i segnali che sono stati rispettovamente inviati da ciascun sensore attivato. Assicurarsi che tutti i sensori che sono stati attivati vengano citati sullo schermo LCD. Premere "Esc" per uscire alla modalità prova.

Questa modalità permette di verificare la corretta funzionalità dei sensori che sono stati abbinati al pannello di controllo.

Menu principale	Sotto menu 1	Sotto menu 2	Sotto menu 3
Configurazionechestra	Data e ora	AAAA-MM-GG ORA
Configurazionechestra	Formato data
Configurazionechestra	Inserimentotempo differitoentrata/uscita	Entrata differita 000-300
		Uscita differita 000-300
Configurazionechestra	Inserimento/Disinserimentoautomatico	Inserimento automatico <00:00>
		Disinserimento automatico	<00:00>
		Acceso o spento?
Configurazionechestra	Controllotramitetelefono	Acceso o spento?	-
Configurazionechestra	Fallito allarme GSM	Acceso o spento?
Configurazionechestra	Toni tastierino	Acceso o spento?	-
Configurazionechestra	Codici diaccesso	Codice amministratore	123456
		Codice utente	1234
		Codice di coercizione	1111
		Codice di aperture porta 8888
	es. 2014-06-20 14H30
Questa funzione può essere usata se si desidera portare con se un telecomando o un RFID tag. Quando ilsysteme è arrivato, si sente un beep per agli secondo che rimane prima di uscire. La velocità di ripetizione del beep aumento rilevato un intruso, l'allarme sareà di consegenza ridardato.Il tempo è calculato in secondi. Il tempo di entrata o uscita differiti possono essere impostati da 0 a 300 secondi.	Il tempo differito di entrata e uscita lavora solo con sensori connessi come accessori Zona Delay (vedi Sensori wireless a pag. 40)L'entrata differita da il tempo all'utente di disattivare il systema tramite il pannello di controllo alla far scattare l'allarme.L'uscita differita da il tempo all'utente di attendare il systema dal pannello di controllo e di uscire dall'abitazione alla far scattare l'allarme stesso.
E'possible impostare il systema in modo che si attivi o disattivi automaticamente a un orario definite gli giorni.	Impostando l'attività e la disattivazione automatica con lo stesso identico orario la funzione non verrà disattivata.
E'possibile controllare l'attività o la disattivazione del systematramite Telefonata. Tramite但这a funzione è possibile abilitare o disabilitare il systema e monitorare la propria casa tramite chiamata Telefonica.	Vedere le struzioni a pagna 46 per ottenere maggiori informazioni in merito al controllo delsystema tramite Telefonata.
Notifica di problemi di segnale GSM/SIM
Per attivare o disattivare i segnali acustici quando si digita sulla tastiera del pannello di controllo
Il codice amministratore permette all'utente di accederer al menu di configurazione.II codice amministratore predefinito è: 123456	Si consiglia di cancellare tutti i codici prima di utilizzato il systema all'allarme per la primaolta e di mantenere questichi codici segreti.
Il codice utente permette di disattivare il systema dal pannello di controllo. Il codice utente è il codice di accesso richiesto quando si chiama il pannello di controllo.Codice utente predefinito: 1234
In caso di emergenza, quando è necessario disattivare forzatamente il systema all'allarme, si consiglia di disattivare il systema usando quello codice di coercizione. Il pannello comporra silenziosamente i numero di telefono memorizzati.Codice di coercizione predefinito: 1111
E'possibile aprire una porta con elettronica usando quello codice. La porta deve essere cablata con l'interfaccia (LOCK) sul retro del pannello di controllo.Codice di apertura porta predefinito: 8888

Menu principale	Sotto menu 1	Sotto menu 2	Sotto menu 3
Configurazione系統	Numero di squilli	<1-9>: 5 -
Configurazione系統	Durata sirena di allerta	<1-9Min>:3
Configurazione系統	Durata retro-illuminatione	<0-120s>:30 -
Configurazione系統	Impostazione sirena	Sirena cablata	Interruttore sirena Acceso / Spento
			Attiva/Disattiva tono Acceso/ Spento
		Sirena incorpora	Interruttore sirena Acceso / Spento
			Attiva/Disattiva tono Acceso/ Spento
		Sirena wireless	Interruttore sirena Acceso / Spento
			Attiva/Disattiva tono Acceso/ Spento
Configurazione系統	User ID Disattiva caricamento	Acceso/Spento - Acceso/ Spento -
Configurazione系統	Richiamata	<1-9>:3
Configurazione系統	Lingua	-	-
Configurazione系統	Reset	1=SI 0=NO	-
Configurazione系統	About	about jun 4 2014 -
Storico	-	-	-

Inserire il valore (da 1 a 9) e confirmare con "Enter". Questa funzione consente di determinare il numero delle volte che il pannello di controllo suonerà prima di prendere la chiamata (per il controllo tramite Telefonata).
Inserire il valore (da 1 a 9) e confirma con "Enter". Questa funzione consente di determinare per quanto tempo la sirena deve suonare in caso di allarme.
Inserire il valore (da 0 a 120) e confirmare con "Enter". L'impostazione predefinita è di 30 secondi.
Attiva/Disattiva la sirena. Impostazione predefinita: Acceso	Si riferisce ad una sirena collegata al pannello di controllo tramite cavo.
Inserimento / disinserimento silenzioso Impostazione predefinita: Acceso
Attiva/Disattiva la sirena. Impostazione predefinita: Acceso	Si riferisce ad una sirena incorpora al pannello di controllo.
Inserimento / disinserimento silenzioso Impostazione predefinita: Acceso
Attiva/Disattiva la sirenza. Impostazione predefinita: Acceso	Si riferisce ad una sirena connessa al pannello di controllo tramite radio-frequency.
Inserimento / disinserimento silenzioso Impostazione predefinita: Acceso
Quando il disattiva caricamento è accesso, ilsystema caricherà lo storico degli eventi di attivazione/disattivazione al CMS.
Quando il systema è in allarme, il pannello di controllo compone i numero di telefon memorizzati. Se non si disattiva il systema, il pannello di controllo richiama (fino a 9 volte). Questa funzione permette di definire il numero delle volte che il pannello di controllo tenterà di contattare l'utente. L'impostazione predefinita è di 3 volte.
Selezionare il linguaggio desiderato e confirmare con "Enter".	I linguaggi disponibili potrebbero varie a seconda delle versioni del prodotto.
Tutte le impostazioni delsystema verranno riportati alla configurazione iniziale di fabbirca. I numero di telefon memorizzati e gli accessori connessi verranno cancellati.
Scegliere l'evento che si desidera tracciare, premere "Enter".	Il pannello di controllo tiene in memoria gli ultimi 150 eventi.

Impostazione delle zone degli accessori

Qualsiasi rilevatore può essere assegnato a 4 differenti categorie di zone: Zona Home, Zona Delay, Zona Normal, Zona 24-H. Per assegnare un rilevatore ad una zona, seguire le istruzioni a pagna 40 di quello manuale (la zona sera assegnata al momento della connessione degli accessori).

Zona Normal

Quando ilsysteme è insertito, se un sensore viene attivato, la sirena suona. Quando l'allarme è disinserito, i sensori non innescano un allarme.

Zona 24H

Indipendetamente che il sistema di allarme sia inserito o disinserito, i sensori assegnati alla zona 24-H possono innescare l'allarme. Si consiglia di assegnare但这a zona ai rilevatori di fumo, ai rilevatori di gas e ai sensori esterni a fascio.

Zona Delay

Se si desidera impostare la funzione di entrata e uscita differite, i corrispondenti sensori devono essere assegnati alla zona Delay. Appena il tempo di ritardo è stato impostato, il sensore non innescherà l'allarme durante il ritardo impostato. Far riferimento alle istruzioni "Entrata e uscita ritardata" a pagna 42 di quello manuale. Si consiglia di assegnare il sensore porta/ finestra alla zona Delay.

Zona Home

Quando ilsysteme è attivato in modalità Home, i sensori assegnati alla zona Home non attivano alcun allarme. Si consiglia di assegnare i rilevatori di movimento alla zona Home cosicché sare possibile lasciare il systema inserto in zona Home quando si è in casa e muoversi all'interno senza innescare alcun allarme.

Controllo tramite Telefonata

Questa funzione è disponibile solo dopo averla abilitata dal pannello di controllo, come spiegato a pagina 42 di quello manuale.

Metodo 1

Quando l'allarme è stato innescato, il pannello di controllo compone i numero di Telefono memorizzati. Dop o aver sollevato il Telefono, seguire le istruzioni vocali per controllare il pannello a distance (far riferimento alle istruzioni riportate nella tabella sottostante).

Metodo 2

1. Comporre il numero di Telefono del vostro pannello di controllo (sia il numero della scheda SIM containuta nel pannello di controllo che il numero di rete fissa alla quale il pannello è connesso). Dop o aver fatto ciò, seguire le istruzioni vocali per insereire il codice di accesso.
2. Inserire il vostro codice utente, seguito da "#".
3. Una你可以 fornirà le opzioni che potranno essere selezionate.
4. Selezionare le operazioni per controllare il pannello (vedere le istruzioni sulla tabella sostostante).

Nota

La Telefonata terminera automaticamente se noniene inviato alcun dato entro 30 secondi.

Tabella dei comandi per controllo tramite Telefonata

Comando Funzione

Premere "1" Attiva ilsystema

• Disattiva il sistema e spegne le sirene
• Interrompe il monitoraggio alla agganciare
• Interrompe la funzione di Telefonata alla agganciare
  Premere "3" Telefonata con il pannello di controllo
• Avvia modalità di monitoraggio audio (non limitata nel tempo)
  Premere * - Arresta la sirena incorpora t e la sirena wireless (se collegata al pannello di controllo)
  Premere "6" Spagne toutes le sirene
• Accende la sirena incorpora (sia che le impostazioni relative al suono siano su on o off)
• Accende la sirena wireless (se collegata al pannello di controllo)
• Spegne tutte le sirene
• Permette l'uscita alla funzione Premere “#” controlo tramite Telefonata
• Interrompe la ripetizione delle chiamate

Nota

Nella modalità GSM, il monitoraggio audio non è limitato nel tempo.

Configurazione tramite SMS

IMPORTANTE: PRIMA DI METTERE IN FUNZIONE

Inserire la scheda SIM nel pannello di controllo prima di avviare le operazioni di SMS. Assicurarsi che la scheda SIM non richieda alcun codice PIN.

SALVARE UN NUMERO DI SMS NEL PANNELLO DI CONTROLLO (usando il pannello di controllo). Memorizzare solo numero che possono controllare e configurare il sistema. (Far riferimento alle istruzioni a pagna 40).

Ciascuna funzione SMS definitinita in quello manuale verrà illustrata come segue:

L'utente invia:

Comando inviato tramite SMS

Il primo fumetto verde è il dato SMS inviato dall'utente

Il primo fumetto grigio è la risposta.
inviata dal pannello di controllo

Il pannello di controllo risponde:

Risposta del pannello di controllo

I fumetti che seguono sono il dialogo tra l'utente e il pannello di controllo (gli SMS inviati dall'utente sono in verde, gli SMS inviati dal pannello di controllo sono in grigio).

Nel sistema il linguaggio predefinito è l'inglese. Per cancellare il linguaggio del sistema, far riferimento alle istruzioni a pagina 54 di quello manuale.

Importante

Quando si risponde al pannello di controllo tramite SMS, assicurarsi che nessuno spazio segua i segni di punteggiatura come “.” o“.”. Per esempio, per memorizzare i numero SMS, l'SMS deve essere formattato come segue:

Numeri SMS:

1.067.890.033

2.067.890.022

3.067.890.011

4.067.890.000

5.

SMS number

1.6789003

2.0678909

Nessuno spazioismo "1."

Disattivare ilsystema

Inviar:

0

Sistema disattivato

Attivare il sistema

Inviar:

Sistema attenuato

Modalità Home

Inviar:

2

Sistema in modalità home

Richiesta impostazioni

Inviate:

00

Sistema: Disattivato Alimentazione AC: Att

Nota

I valori indicati qui sopra cambieranno\ dopo aver impostato il sistema.

Memorizzazione numero di telefono

Memorizza numeroi di Telefono per le notifiche SMS

Inviar:

5

Numeri di telefono:

4. 5.

Copia, incolla quindi modifica (maiuscole e minuscole):

Numeri di telefono:

1.067.890.033
2.067.890.022
3.067.890.011
4.067.890.000
5.

Ok

Inviar:

6

Numeri di telefono:

4. 5.

Copia, incolla quindi modifica (maiuscole e minuscole):

Numeri di telefono:

1.067.890.033
2.067.890.022
3.067.890.011
4.067.890.000
5.

Ok

Nota

Il primo numero SMS riceverà le notifiche SMS quando il sistema è disattivatotramite RFID tag. Per avviare il ricevimento di queste notifiche, è necessario rimominare gli tag RFID. Possono essere rimominati fino a 4 RFID tag. Agli altri tag verrà attribuito un numero in base all'ordine di registrazione al pannello di controllo. Far riferimento alle istruzioni di pagina 40 per conoscere come registrarre un RFID tag al pannello di controllo.

Rinominare le zone

Inviare "91~99". Per esempio per la zona 1, inviare:

91

Nomi delle zone: 1.

Copiare, incollare, quindi modificare (miuscole e minuscole):

Nomi delle zone: 1. Sensore porta ingresso

0k

Nota

Le zone da 1 a 9 possono essere.
rinominate. Il nome delle zone non
puo consistere di più di 30 caratteri.
Le zone da 10 a 99 non possono essere
rinominate.

SMS di alerta per accessori con batteria scarica

(disponibile per gli accessori a due vie come i sensori di movimento)

Per gli accessori assegnati alle zone che sono state riminunate, un SMS verrà inviato con il seguente tipo "Nome della zona + batteria scarica".

PIR camera da fatto Batteria scarica

Per gli accessori assegnati alle zone che non sono state riminunate, verrà inviato un SMS con il seguente lavorato "Numero della zona + batteria scarica".

Zona 10 batteria scarica

SMS di alerta per allarme accessori manomessi

(disponibile per gli accessori a due vie come i sensori di movimento)

Per gli accessori assegnati alle zone che sono state rineminate, un SMS verrà inviato con il seguente formato "Nome della zona + allarme manomesso".

PIR camera da fatto allarme manomesso

Per gli accessori assegnati alle zone che non sono state riminunate, verrà inviato un SMS con il seguente lavorato "Numero della zona + allarme manomesso".

Zona 10 allarme manomesso

Rinominare RFID tag

Entrata/ Uscita differite

Inviar:

10

Rinominare RFID tag:

3. 4.

Copiare, incollare, quindi modificare (maiuscole e minuscole):

Rinominare RFID tag

1. Tom
2. Infermiera
3. Nancy
4. David

Ok

Nota

Il primo numero SMS riceverà le notifiche SMS quando il sistema viene disattivato dall'RFID tag. Per,iniziare a ricevere queste notifiche, è necessario rimominare gli RFID tag. Possono essere rimominati fino a 4 RFID tag. Agli altri tag verranno attribui i numero in base all'ordine di registrazione al pannello di controllo. Far riferimento alla pagina 40 per conoscere come registrarare l'RFID tag al pannello di controllo.

Inviar:

11

Tempo di entrata differito (0-300sec):0

Tempo di uscita differito (0-300sec):0

Copiare, incollare, quindi modificare (maiuscole e minuscole):

Tempo di entrata differito

(0-300sec):10

Tempo di uscita differito

(0-300sec):20

Ok

Nota

Questa funzione può essere usata se non si desidera portare un telecomando o un RFID tag con se.

Quando si attiva il sistema, quello sare effettivamente operativo

trascorso il tempo di ridardo impostato. Quando si disattiva il sistema, quello sare effettivamente disattivato trascorso il tempo di ridardo impostato.

Quando si attiva ilsystema,si udirà un beep agli secondo che rimane disponibile per uscire dall'abitazione. Il ritmo aumento di velocità durante gli ultimi 10 secondi. Se un intruso viene rilevato, l'allarme sare comunique ridardato.

Volume e durata sirena

Inviar:

12

Volume sirena (0= muto, 1=alto):1
Durata dello squillo della sirena (1-9min):3

Copiare, incollare, quindi modificare (maiuscole e minuscole):

Volume sirena

(0=muto,1=alto):0

Durata dello squillo

della sirena (1-9min):5

Ok

Disattivare Password

Inviar:

13

Disattivare password (4 cife): 1234

Copiare, incollare, quindi modificare (maiuscole e minuscole):

Disattivare password (4 cîfre): 4321

Ok

Cambia linguaggio del sistema

Inviare il codice corrispondente al linguaggio che si desidera impostare. Per esempio, per l'inglese, inviare "0001".

Far riferimento alla tabella sottostante per la lista completea dei linguaggi:

0001 Inglese

0002 Francese

0003 Tedesco

0004 Italiano

I linguaggi disponibili potrebbero variate a seconda della versione del prodotto in vosto possesso.

Ripristino delle impostazioni di fabbrica tramite SMS

Inviar:

Le impostazioni verranno riportate alla configurazione iniziale. I numero di telefono memorizzati e gli accessori connessi verranno cancellati.

Nota

Solo i numero memorizzati possono inviare l'SMS per ripristinare le impostazioni di fabbrica.

Accessori

Telekomando per il controlledo remoto

Inserimento allarme

Premere il tasto attiva "per attivare ilsystema. L'indicatore LED si illumina (il pannello di controllo emette un suono). Ilsystema è attivato.

Se un qualsiasi intruso viene rilevato, la sirena suona (la sirena si spegne dopo 5 minuti come da impostazioni predefinite).

Contemporamente, il sistema automaticamente compone i numero di telefono memorizzati.

Disinserimento allarme

Premere il tasto disattiva"per disattivare ilsystema.LindicatoreLED sispogne (il pannello di controllo emette un doppio beep).Il systema è disattivato.

Modalità Home

Premere il tasto della modalità Home "nel telecomando. Il LED dello stato diSYSTEME è acceso. Tutti i sensori nelle zone regolari sono attivi ecctetto quelli nella zona della modalità Home. I sensori della zona della modalità Home sono disattivatiosi l'utente cui muoversi liberamente all'interno della propria abitazione.

Attivare / Disattivare silenzio

Premere il tasting modalità Home "e quindi il tasting di attivazione "o disattivazione "immediamente dopo. Così facendo, il pannello di controllo non émetterà alcun suono quando viene attivato o disattivato ilsystema.

Emergenza

Indipendente nel stato del systema, in caso di emergenza, si cui innescare l'allarme premendo il tasting "SOS" sul telecomando.

La sirena suona e allo stesso tempo, il pannello di controllo invia una notificata tramite SMS ("RC-01 SOS", 01 sta per il numero del telecomando) e compone i numeri di Telefono memorizzati.

Registrazione nel pannello di controllo

Far riferimento alle istruzioni nella tabella della pagina 40 di quello manuale "Telecomando&Tastierino"

Specifiche

Alimentazione

DC 3V (battery a bottleneck CR2025 x1)

Corrente statica

≤10uA

Corrente d'esercizio

≤ 7mA

Distanza di trasmissione

≤ 80m (campo aperto)

Radio-frequency

433MHz (± 75kHz)

Materiale alloggiamento

Plastica ABS

Condizioni climatiche

Temperatura: -10^ +55^

Umidita relativa: ≤ 80%

(senza condensa)

Dimensioni

57 × 31 × 11 mm

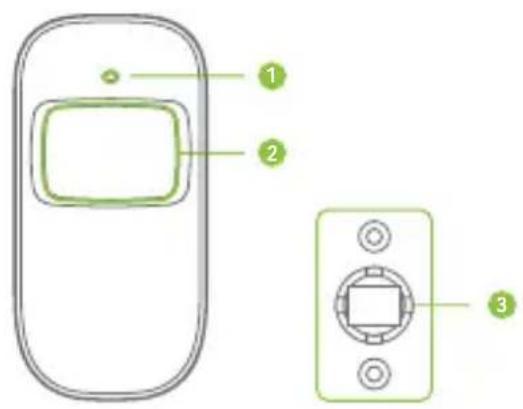

Design

1. Indicatore LED
2. Rilevatore finestra
3. Staffa

Indicatori LED

Lampaggia continuamente: auto-test Lampeggia una volta: un intruso è stato rilevato

Lampeggia due volte: l'auto-test é completingo; entra in funzione

Lampeggia una volta agli 3 secondi:

indicatore di sottotensione, le batterie devono essere sostituite (l'utente sare informato tramite SMS quando le batterie sono scariche se il rilevatore di movimento è registrato nel pannello di controllo).

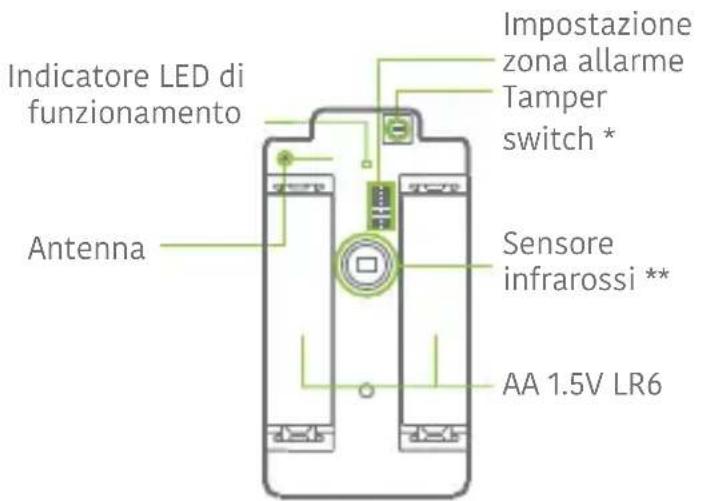

PCB layout

Tamper switch *

Quando ilsystema di allarme è abilitato, il tamper switch attiverà l'allarme nel caso in cui l'alloggiamo viene aperto.

Sensore infrarossi

Rileva i raggi infrarossi rilasciati dal corpo umano. Non toccare la superficie. Mantenere la superficie pulita.

Uso

Aprière l'alloggiamento e rimuovere la striscia protettiva per attivare la batteria. L'auto-test partirà per 30 secondi.

Quando il sensore è in funzione, se viene attivato più di due volte entro 3 minuti, passera alla modalità standby per risparmiare energia. Se nessun movimento viene rilevato entro i successivi 3 minuti, il sensore ritornera alla modalità di funzionamento normale.

Registrazione nel pannello di controllo

Navigandoattraverso il menu del pannello di controlo sino a raggiungere "AGGIUNGI NUovo" (Sensore Wireless).Premere il tasto connetti sul retro del sensore di movimento o attivare il sensore (muovendosi di fronte adesso) per registrarile rilevatore nel pannello di controlo.

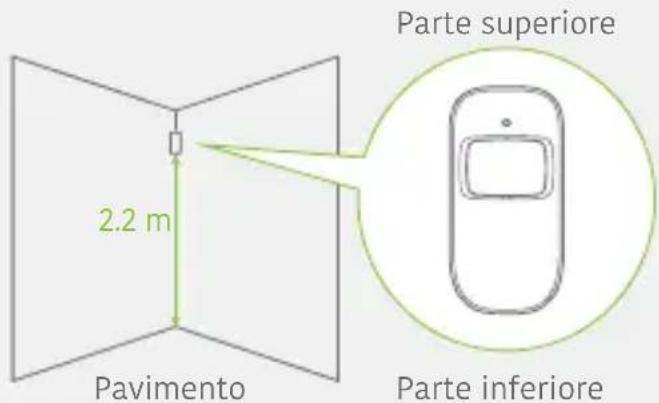

Installazione

Evitare di installare il rilevatore vicino a finestre, condizionatori d'aria, caloriferi, frigoriferi, fornì, esesto alla luce solare diretta o in luoghi con eccessivi e rapidi sbalzi di temperatura o con elevati flussi d'aria.

Se due rilevatori sono installati nella stesso ambito di rilevamento, regolare la posizione per evitare interferenze e falsi allarmi.

Fissare la staffa sul muro con le viti e installare il rilevatore alla staffa. Regolare la staffa per cancellare la distanza e l'angolo di rilevamento. Si consigliata di montare il rilevatore a 2.2 m da terra.

Il rilevatore è molto più sensibile ai movimenti trasversali rispetto a quelli verticali.

Test

A. Dopo aver effettuato l'installazione, accendere il rilevatore. Dopo un minuto di auto-test, premere il tasto di controllo, camminare nel perimetro di rilevazione e controllare l'indicatore LED per assicurarsi che il rilevatore funzioni correttamente.
B. L'indicatore LED lampeggia una volta quando il corpo in movimento viene rilevato.
C. Regolare l'angolo di rilevamento per raggiungere le migliorie prestazioni di rilevamento.

Specifiche

Alimentazione

DC 3V (battery AA 1.5V LR x 2)

Corrente statica

≤ 30uA

Corrente d'esercizio

≤15mA

Perimetro di rilevamento

8m/110°

Distanza di trasmissione

≤ 80 m (campo aperto)

Radio-frequency

433MHz (± 75kHz)

Materiale alloggiamento

Plastica ABS

Condizioni operative

Temperatura: -10^ +55^

Umidità relativa: ≤ 80% (senza condensa)

Dimensioni del sensore (L x P x H)

107 × 53 × 32 mm

Dimensioni della staffa (L× P× H)

52 × 30 × 26.5 mm

Perimetro di rilevamento

Vista dall'alto
Vista laterale

Caratteristiche

Questo contatto porta / finestra può essere installato su porte, finestre e qualsiasi altri oggetti che viene aperto e chiuso. Il sensore invia segnali al pannello di controllo quando il magneteiene分开 dal trasmettitore.

Grazie all'interruttore anti-manomissione, qualsiasi tentativo di rimuovere il coperchio del contatto porta / finestra determinera l'attivazione dell'allarme.

Struttura

PCB Layout

Indicazioni del LED

Lampeggia una volta: la porta o la finestra è aperta e il trasmettitore invia un segnale al pannello di controllo.

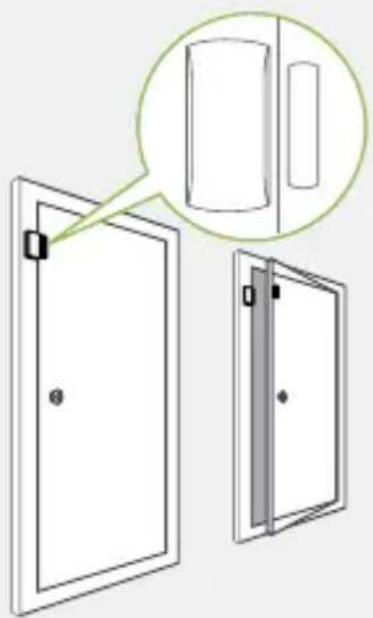

Installazione

• Aprire l'alloggiamento e rimuovere la striscia di attivazione della batteria.
• Montare il sensore sulla porta e il magnete sulla cornice della porta.
• Assicurarsi che il magnete sia posizionato sopra al trasmettitore. Montare il magnete massimo a 1 cm di distance dal trasmettitore e assicurare in modo stabile il trasmettitore e il magnete con il nastro biadesivo o le viti.
• Evitare di montare il sensore in aree con notevole quantità di metallo o fili elettrici come una stanza caldaia o un ripostiglio.

Specifiche

Alimentazione

DC1.5V (battery AA 1.5V LR6 x 1)

Corrente statica

≤30uA

Corrente d'exercizio

≤40mA

Distanza di trasmissione

≤ 80 m (campo aperto)

Radio-frequency

433MHz (±75kHz)

Materiale alloggiamento

Plastica ABS

Condizioni climatiche

Temperatura: -10^ +55^

Umidità relativa: ≤ 80% (senza condensa)

Dimensioni del trasmettitore (L× P× H)

71 × 35 × 17.5 mm

Dimensioni del magnete (L× P× H)

51× 12× 13.5mm

Caratteristiche

L'RFID tag permette di disabilitare il sistema o sbloccare una porta con serratura elettronica.

Registrazione nel pannello di controllo

Fare riferimento alle istruzioni nella tabella di pagina 8 di quello manuale ("RFID TAG").

Specifiche

Dimensioni

45 × 30 × 7 mm

Solutione dei problemi e manutenzione

FAQ

Problema	Causa di malfunzionamento	Soluizione
Nessuna risposta segue l'interazione con il pannello di controllo	Il pannello di controllo è spento	Aprire il comparto batterie e accendere
	Guasto alla rete elettrica	Contattare il fonitore dell'energia elettrica
	Le batterie di backup sono scariche	Collegare l'alimentatore AC alla presa di corrente
Gli accessori non possono connettersi al pannello di controllo	Il pannello di controllo non è nella modalità connessione	Assicurarsi che il pannello di controllo sia nella modalità connessione
	Gli accessori non sono stati attivati per la connessione	Assicurarsi che gli accessori vengano attivati per inviare il segnale al pannello di controllo
	Qundo si tenta di effettuare la connessione, il pannello di controllo emette due beep	L'accessorio è GISato connessoAssicurarsi di non attivare nessun altro accessorio quando si sta più effettuatingla connessione al pannello di controllocon un accessorio (per esempio non stare nell'area di rilevamento di un sensore di movimento se non è quello l'accessorio che si desidera connettere)
Nessuna risposta dal pannello di controllo in seguito all'invio di comandi dal telecomando	Il telecomando non è stato connesso al pannello di controllo	Seguire le istruzioni contenate in questo manuale per connettere il telecomando al pannello
	Il telecomando è troppo distante dal pannello di controllo	Distanza di trasmissione supportata dal telecomando: 80 m in Campo aperto
		Un ripetitore di segnale più essere installato per incremente la distance di trasmissione
RFID tag fallisce nella disattivazione delsystema	RFID tag non è stato connesso al pannello di controllo	Seguire le istruzioni contenate in questo manuale per connettere l'RFID tag al pannello di controllo
I m p o s i b i l e l'accesso alle impostazioni dal pannello di controllo	L'utente non è nel menu di configurazione dello schermo LCD	Inserire il codice di amministratore seguito da “Enter” per accederer al menu di configurazione

Per un uso sicuro del prodotto e per ottimizzare la durata del prodotto, si raccomanda di rispetto le seguenti prescrizioni:

• Gli accessori wireless devono essere connessi al pannello di controllo
• Una tensione di alimentazione Bassa cui avere effetti sulla distanza di trasmissione
• Non premere il tasting SOS sul telecomando se non è necessario per evitare di disturbare i vicini
• Verificare il sistema regolarmente per assicurarsi che lavori in modo corretto
• Il pannello di controllo non è impermeabile né a prova di umidità, installarlo in un luogo asciutto, fresco e al riparo alla luce diretta del sole
• La struttura del pannello di controllo è costituita da plastica ABS. Evitare di esporlo alla luce intensa per una lunga durata
• Il pannello di controllo non è a prova di esplosione. Mantenere lontano dal fuoco e dalle fiamme libere
• Installare il pannello di controllo lontano da oggetti come caloriferi, condizionatori d'aria, fornì a micro-onde ...e altri oggetti che possono generate calore o campi elettromagnetic
• Conferire le batterie ESAuste in accordo alle normative locali vigenti
• L'aperture del presente prodotto deve essere effettuata solamente da personale qualificato

In conformità alla normativa WEEE, le apparecchiature elettriche ed elettroniche non devono essere smaltite con i rifiuti domestici. Il presente prodotto devese essere consegnato ai puniti di raccolta preposti allo smaltimento e ricicchio delle apparecchiature elettriche ed elettroniche. Contattate le autorità locali competenti per ottenere informazioni in merito allo smaltimento corretto della presente apparecchiatura.

Con il marchio CE, Techly® garantisce che il prodotto è conforme alle norme e direttive europee richieste.

Charakteristiken
