Produkttyp	Drahtloses Mikrofon (Sender)
Marke	HQ Power
Modell	MICW43
Abmessungen	105 x 65 x 20 mm
Gewicht	82 g
Stromversorgung	2 Batterien 1,5 V Typ R6 (nicht enthalten)
Empfohlener Batterietyp	Neue Alkalibatterien
Frequenzgang	40 Hz bis 18 kHz
HF-Ausgangsleistung	10 bis 30 mW
Frequenzregelung	PLL
Stabilität	± 0,005 %
HF-Squelch	50 dB max.
Einstellungen	Ein/Aus, Frequenz plus/minus, Verriegelung
Anzeige	LCD-Bildschirm
Antenne	Integriert
Verwendung	Nur für den Innenbereich
Betriebstemperatur	+5 °C bis +35 °C
Wartung und Reinigung	Mit einem feuchten, fusselfreien Tuch abwischen. Keinen Alkohol oder Lösungsmittel verwenden.
Sicherheit	Gehäuse nicht öffnen. Vor Regen und Feuchtigkeit schützen. Nur neue Alkalibatterien verwenden.
Ersatzteile und Reparierbarkeit	Keine vom Benutzer wartbaren Teile. Für Ersatzteile den Händler kontaktieren.
Garantie	24 Monate für Verbraucherprodukte (Velleman-Bedingungen)
Allgemeine Informationen	Professionelle Nutzung (Diskotheken, Theater). Transport in der Originalverpackung.

Häufig gestellte Fragen - MICW43 HQ Power

Wie lege ich die Batterien in den Sender MICW43 ein?

Öffnen Sie die Abdeckung des Batteriefachs (Markierung 4) und legen Sie 2 Batterien vom Typ R6 (LR6C) unter Beachtung der angegebenen Polarität ein. Verwenden Sie vorzugsweise neue Alkalibatterien.

Wie wähle ich einen Kanal am MICW43 aus?

Schalten Sie den Sender ein. Drücken Sie die Taste SET, um das Menü aufzurufen, wählen Sie die Anzeige [disp] mit ▲ oder ▼ und warten Sie 2 bis 3 Sekunden. Wählen Sie das Menü der Kanäle [channel] mit ▲ oder ▼ und drücken Sie erneut SET. Entsperren Sie gegebenenfalls die Einstellungen [loc off], wählen Sie dann den gewünschten Kanal mit ▲ oder ▼ und bestätigen Sie mit SET.

Wie stelle ich die Frequenz am MICW43 ein?

Drücken Sie SET, um das Menü aufzurufen, wählen Sie [disp] mit ▲ oder ▼, warten Sie 2 bis 3 Sekunden, dann wählen Sie das Menü der Frequenzen [fyegu] (oder ähnlich). Drücken Sie SET, entsperren Sie falls nötig ([loc off]), stellen Sie die Frequenz mit ▲ oder ▼ ein und bestätigen Sie mit SET.

Warum funktioniert mein Mikrofon nicht?

Überprüfen Sie, ob der Sender eingeschaltet ist (Schalter auf ON), die Batterien richtig eingelegt und ausreichend geladen sind. Stellen Sie sicher, dass der Empfänger auf demselben Kanal/derselben Frequenz wie der Sender ist. Halten Sie den Sender mindestens 1 m von Wänden entfernt.

Wie sperre oder entsperre ich die Einstellungen?

Wählen Sie im Menü nach Auswahl von [channel] oder [fyegu], warten Sie 2 bis 3 Sekunden. Das Display zeigt [loc on] oder [loc off] an. Verwenden Sie ▲ oder ▼, um [loc off] (entsperrt) oder [loc on] (gesperrt) zu wählen, und drücken Sie dann SET zur Bestätigung.

Welche Batterien soll ich für den MICW43 verwenden?

Verwenden Sie neue Alkalibatterien vom Typ R6 (LR6C) 1,5 V. Gebrauchte oder wiederaufladbare Batterien können die Reichweite und Signalqualität verringern.

Wie reinige ich den Sender MICW43?

Wischen Sie das Gerät regelmäßig mit einem feuchten, fusselfreien Tuch ab. Verwenden Sie niemals Alkohol, Lösungsmittel oder Scheuermittel.

Was ist die Reichweite des MICW43?

Die Reichweite hängt von den Umgebungsbedingungen ab. Bei einer HF-Leistung von 10 bis 30 mW beträgt die typische Reichweite in freiem Gelände etwa 30 bis 50 Meter.

Kann ich den MICW43 im Freien verwenden?

Nein, das Gerät ist nur für die Verwendung im Innenbereich ausgelegt. Es muss vor Regen, Feuchtigkeit und Spritzwasser geschützt werden.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie den Zustand und die Einlage der Batterien. Stellen Sie sicher, dass der Netzschalter (Markierung 5) auf ON steht. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler.

BEDIENUNGSANLEITUNG MICW43 HQ Power

BEDIENUNGSCANLEITUNG 18

INSTRUKCJA OBSLUGI 22

MANUAL DO UTILIZADOR 26

CE

USER MANUAL

1. Introduction

An alle Einwohner der Europäischen Union

Wichtige Umweltinformationen über these Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die

Entsorgung these Produktes nach seinem Lebenszyklus der Umwelt Schaden zufugen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortinges Hausmull; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Handler oder ein örtliches Recycling-

Unternehmen returniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an ihre ortliche Behörde.

Wir bedanken uns für den Kauf des MICW43! Lesen Sie diese

Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an ihren Handler.

2. Sicherheitshinweise

Verwenden Sie das Gerät nur im Innenbereich. Schützen Sie das Gerät vor Regen und Feuchte.

• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für darauf resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
• Nehmen Sie das Gerät nicht sofort in Betrieb, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Lassen Sie das Gerät solange ausgeschaltet, bis es die Zimmertemperatur erreicht hat.
• Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
• Halten Sie Kinder und Unbefugte vom Gerät fern.

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Anleitung.

• Dieses Gerät wurde für den professionellen Einsatz auf Bühnen, in Discotheken, Theatern, usw. entworfen.

MICW43

• Vermeiden Sie Erschütterungen. Vermeiden Sie rohe Gewalt während der Installation und Bedienung des Gerätes.
• Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedieren, die sich nicht mit dem Gerät auskennen. Meist ist die Beschädigung des Gerätes das Ergebnis von unfachmännischer Bedienung.
• Verwenden Sie die Originalverpackung, wenn das Gerät transportiert werden sollen.
  Eigenmachtige Veränderungen sind aus Sicherheitsgründen verboten.
• Verwenden Sie das Gerät nur für Anwendungen beschreiben in dieser Bedienungsanleitung sonst kann dies zu Schäden am Produkt führen und erlischt der Garantieanspruch. jeder andere Verwendung ist mit Gefahren wie Kurzschluss, Brandwunden, elektrischem Schlag, usw. verbunden.
• Entfernen Sie alle brennbaren Stoffe innerhalb eines Abstands von 0.5 m rund das Gerät.
• Verwenden und transportieren Sie das Gerät nur mit Temperaturen zwischen +5^ C ~ +35° C.

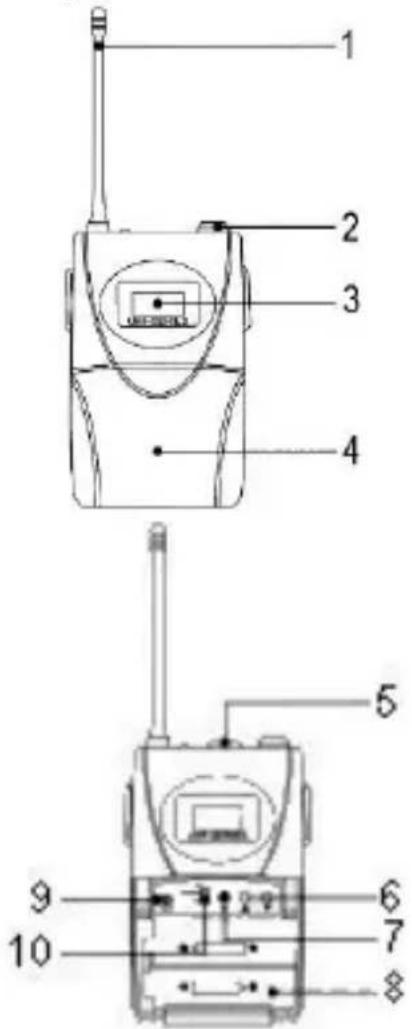

4. Umschreibung

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

1	Antenne
2	Eingangsanschluss
3	LCD-Display
4	Batteriedeckel
5	Stromversorgungsschalter
6	▲▼ - Kanal- / Frequenzausbahl
7	SET-Taste
8	Batteriefach
9	Lautstärkeregelung
10	HI / LO

5. Anwendung

Vorbereitung

Öffnen Sie das Batteriefach und legen Sie 2 × AA-Batterien ein (Bestell-Nr. LR6C, nicht mitgeliefert). Beachten Sie die Polarität. Verbinden Sie den Anschluss des optionalen Mikrofons (Bestell-Nr. MICW44 oder MICW45, nicht mitgeliefert) mit dem Eingangsanschluss.

Kanalaauswahl

Schalten Sie den Sender ein indemn Sie den Stromversorgungsschalter auf ON stellen. Drücken Sie SET und wahren Sie das Displaymenu [disp] aus. Warten Sie 2 bis 3 Sekunden und wahren Sie das Kanalmenü [channel] mit ▲ oder ▼aus. Drücken Sie SET wieder, um das Menu anzuzeigen. Nachfolgende Anzeige erscheint.

Warten Sie 2 bis 3 Sekunden. Sie können die Einstellungen nun verriegeln oder nicht [loc on] oder [locoff]. Wahlen Sie [locoff] mit oder aus. Drücken Sie SET, um das Menu anzuzeigen. Wahlen Sie den Kanal mit oder aus und drücken Sie SET zur Bestätigung.

Frequenzauswahl

Drücken Sie SET und wahlen Sie das Displaymenu [disp] aus. Warten Sie 2 bis 3 Sekunden und wahren Sie das Frequenzmenü [fyegu] mit oder aus. Drücken Sie SET wieder, um das Menu anzuzeigen. Nachfolgende Anzeige erscheint.

Warten Sie 2 bis 3 Sekunden. Sie können die Einstellungen nun verriegeln oder nicht [loc on] oder [locoff]. Wahlen Sie [locoff] mit oder aus. Drücken Sie SET, um das Menu anzuzeigen. Wahlen Sie den Kanal mit oder aus und drücken Sie SET zur Bestätigung.

ANMERKUNG: Die Einstellungen des Senders werden verriegelt wenn Sie [loc on] auswahlen.

6. Wichtige Anmerkungen

• Stellen Sie den Empfänger in einer Höhe von 1 m weg von jeder Mauer.
• Schalten Sie das Gerät aus ehe Sie die Batterien ersetzen.
• Öffnen Sie nie das Gehäuse des Empfängers.
• Sorgen Sie damit, dass die Frequenz oder den Canal vom Empfänger und vom Mikrofon / Sender identisch ist.

MICW43

• Verwenden Sie nur neue Alkalinebatterien. Alte Batterien konnten einen schwächeren Signalempfang verursachen.

7. Reinigung und Wartung

• Verwenden Sie zur Reinigung ein feuchtes fusselfreies Tuch. Verwenden Sie auf keinen Fall Alkohol oder irgendwelche Lösungsmittel.
• Es gibt keine zu wartenden Teile.
• Bestellen Sie eventuelle Ersatzunterteile bei Ihrlem Fachhändler.

8. Technische Daten

RF-Ausgänge	10 ~ 30 mW
Frequenzsteuerung	PLL
Stabilität	± 0.005 %
Frequenzbereich	40 Hz ~ 18 kHz
Einstellungen	ein/aus, Frequenz oben/unten, Verriegelung
RF squelch	max. 50 dB
Stromversorgung	2 x 1.5V AA Batterien (nicht mitgeliefert)
Abmessungen	105 x 65 x 20 mm
Gewicht	82 g

Verwenden Sie diesen Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung diesen Gerätes. Für mehr Informationen zu dieser Produkt und die neueste Version dieser Bedienungsanleitung, siehe www.hqpower.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

URHEBERRECHT

Velleman NV besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

INSTRUKCJA OBSŁUGI

1. Wstep

Velleman® Service- und Qualitätsgarantie

Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut. Alle Produkte entsprechen den strengen Qualitätforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßiger einer zusätzlichen Qualitätkontrolle unterworfen, sowohl von unserer eigenen Qualitätsbeteiligung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, behmen Sieitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

• Alle Produkte haben für Material- oder Herstellungsfehler eine Garantiepiode von 24 Monaten ab Verkaufsdatum.

• Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unwilling ist, oder wenn die Kosten darauf unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, diese Produkte durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganzt oder teilweise zurückzuzahlen. In diesen Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bereits ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50% im Falle eines Defektes im zweiten Jahr.

- Von der Garantie ausgeschlossen sind:

• alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entscheidigung für eventuellen Gewinnausfall.

• Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, uw. (unbeschrankte Seite).

• Schaden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.

• Schäden verursacht durch absichtliche, nachlüssige oder unsachgemäß Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.

• Schaden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantiepiode auf 6 Monate bzw. zureckgeführt).

• Schaden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes.

• alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.

• Im Fall einer Reparatur, wenden Sie sich an ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinzu.

• Hinweis: Um Kosten und Zeit zu sparen,lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es

keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zusckschicken. Stellt sich bei der Überprüfung des Gerätes hersaus, dass kein Geräteschaden vorliegt, konnte dem Kunden eine Untersuchungspauschale berechnet. Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.

• Jede komerzelle Garantie lasst diese Rechte unberuht. Die oben stehende Aufzahlung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).
