BEDIENUNGSANLEITUNG Diagnostic XXL Medel

Glas-Diagnosewaage Gebrauchsanweisung

Cognome e Nome: Indirizzo: Telefono: Descrizione difetto: Firma per accettazione delle condizioni di garanzia Autorizzo l’uso delle informazioni sopra riportate ai sensi della legge 675/96 sulla Privacy.100012_MEDEL DIAGNOSTIC XXL_USER MANUAL_REV.00_12.04.2016.indd 9 26/04/2016 14:23:4010 Sehr geehrte Kundin, sehr geehrter Kunde, wir freuen uns, dass Sie sich für ein Produkt unseres Sortimentes entschieden haben. Unser Name steht für hochwertige und eingehend geprüfte Qualitätsprodukte aus den Bereichen Wärme, Gewicht, Blutdruck

Körpertemperatur, Puls. Bitte lesen Sie diese Gebrauchsanleitung aufmerksam durch, bewahren Sie sie für späteren Gebrauch auf, machen Sie sie anderen Benutzern zugänglich und beachten Sie die Hinweise. Mit freundlicher Empfehlung Ihr Medel-Team

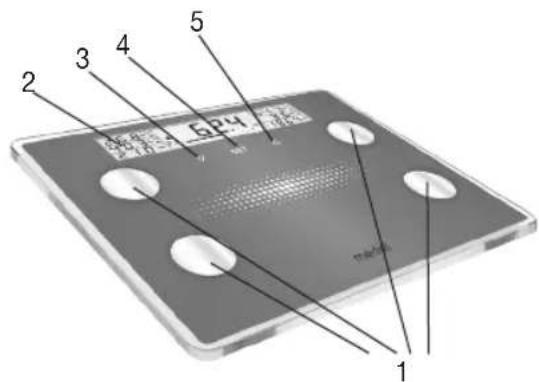

1. Gerätebeschreibung

Die Waage darf nicht von Personen mit medizinischen Implantaten (z.B. Herzschritt macher) verwendet werden. Andernfalls kann deren Funktion beeinträchtigt sein.

Nicht während der Schwangerschaft benutzen.

Achtung, steigen Sie nicht mit nassen Füßen auf die Waage und betreten Sie die Waage nicht, wenn die Oberfläche feucht ist – Rutschgefahr!

Batterien können bei Verschlucken lebensgefährlich sein. Bewahren Sie Batterien und Waage für Kleinkinder unerreichbar auf. Wurde eine Batterie verschluckt, nehmen Sie sofort medizinische Hilfe in Anspruch.

Halten Sie Kinder vom Verpackungsmaterial fern (Erstickungsgefahr).

Batterien dürfen nicht geladen oder mit anderen Mitteln reaktiviert, nicht auseinandergenommen, in Feuer geworfen oder kurzgeschlossen werden. Allgemeine Hinweise

Das Gerät ist nur zur Eigenanwendung, nicht für den medizinischen oder kommerziellen Gebrauch vor- gesehen.

Beachten Sie, dass technisch bedingt Messtoleranzen möglich sind, da es sich um keine geeichte Waage für den professionellen, medizinischen Gebrauch handelt.

Altersstufen von 10 ... 100 Jahre und Größeneinstellungen von 80 ... 220 cm (2’7” – 7’2”) voreinstellbar. Belastbarkeit: max 200 kg (441 lb, 31 St). Ergebnisse in 100-g-Schritten (0,2 lb, 1 lb). Messergebnisse Körperfett-, Körperwasser- und Muskelanteil in 0,1%-Schritten.

Der Kalorienbedarf wird in Schritten von 1 kcal angegeben. Der BMI-Wert (Body-Mass-Index) wird in 0,1-Schritten angezeigt.

Im Auslieferungszustand ist die Waage auf die Einheiten „cm“ und „kg“ eingestellt. Sie können auf „Pfund“ (lb) und „Stones“ (st:lb) umschalten, indem Sie die Waage anschalten und die Taste „ab“ so oft drücken, bis die gewünschte Einheit im Display erscheint.

Stellen Sie die Waage auf einen ebenen festen Boden; ein fester Bodenbelag ist Voraussetzung für eine korrekte Messung. DEUTSCH

Von Zeit zu Zeit sollte das Gerät mit einem feuchten Tuch gereinigt werden. Benutzen Sie keine scharfen Reinigungsmittel, und halten Sie das Gerät niemals unter Wasser.

Schützen Sie das Gerät vor Stößen, Feuchtigkeit, Staub, Chemikalien, starken Temperaturschwan- kungen und zu nahen Wärmequellen (Öfen, Heizungskörper).

Reparaturen dürfen nur vom Medel Kundenservice oder autorisierten Händlern durchgeführt werden. Prü- fen Sie jedoch vor jeder Reklamation zuerst die Batterien und tauschen Sie diese gegebenenfalls aus.

3. Informationen zur Diagnosewaage

Das Messprinzip der Diagnosewaage Diese Waage arbeitet mit dem Prinzip der B.I.A., der Bioelektrischen-Impedanz-Analyse. Dabei wird in- nerhalb von Sekunden durch einen nicht spürbaren, völlig unbedenklichen und ungefährlichen Strom eine Bestimmung von Körperanteilen ermöglicht. Mit dieser Messung des elektrischen Widerstandes (Impe- danz) und der Einberechnung von Konstanten bzw. individuellen Werten (Alter, Größe, Geschlecht, Aktivi- tätsgrad) kann der Körperfettanteil und weitere Größen im Körper bestimmt werden. Muskelgewebe und Wasser haben eine gute elektrische Leitfähigkeit und daher einen geringeren Wider stand. Knochen und Fettgewebe hingegen haben eine geringe Leitfähigkeit, da die Fettzellen und Knochen durch sehr hohen Widerstand den Strom kaum leiten. Beachten Sie, dass die von der Diagnosewaage ermittelten Werte nur eine Annäherung an die medizi- nischen, realen Analysewerte des Körpers darstellen. Nur der Facharzt kann mit medizinischen Methoden (z.B. Computertomografie) eine exakte Ermittlung von Körperfett, Körperwasser, Muskelanteil und Kno- chenbau durchführen. Der BMI wird aus eingegebener Körpergröße und gemessenem Gewicht errechnet. Allgemeine Tipps – Wiegen Sie sich möglichst zur selben Tageszeit (am besten morgens), nach dem Toilettengang, nüchtern und ohne Bekleidung, um vergleichbare Ergebnisse zu erzielen. – Wichtig bei der Messung: Die Ermittlung des Körperfettes darf nur barfuß und kann zweckmäßig mit schwach befeuchteten Fußsohlen vorgenommen werden. Völlig trockene Fußsohlen können zu unbefrie- digenden Ergebnissen führen, da diese eine zu geringe Leitfähigkeit aufweisen. – Stehen Sie während des Messvorgangs still. – Warten Sie einige Stunden nach ungewohnter körperlicher Anstrengung. – Warten Sie ca. 15 Minuten nach dem Aufstehen, damit sich das im Körper befindliche Wasser verteilen kann. Einschränkungen Bei der Ermittlung des Körperfettes und der weiteren Werte können abweichende und nicht plausible Er- gebnisse auftreten bei: – Kindern unter ca. 10 Jahren, – Leistungssportlern und Bodybuildern, – Schwangeren, – Personen mit Fieber, in Dialysebehandlung, Ödem-Symptomen oder Osteoporose, – Personen, die kardiovaskuläre Medizin einnehmen, – Personen, die gefäßerweiternde oder gefäßverengende Medikamente einnehmen, – Personen mit erheblichen anatomischen Abweichungen an den Beinen bezüglich der Gesamtkörper- größe (Beinlänge erheblich verkürzt oder verlängert).

Falls vorhanden, ziehen Sie den Batterie-Isolierstreifen am Batteriefachdeckel beziehungsweise entfernen Sie die Schutzfolie der Batterien und setzen Sie die Batterien gemäß Polung ein. Zeigt die Waage keine Funktion, so entfernen Sie die Batterien komplett und setzen Sie sie erneut ein. Ihre Waage ist mit einer „Batteriewechselanzeige“ ausgestattet. Beim Betreiben der Waage mit zu schwa- chen Batterien erscheint auf dem Anzeigenfeld „L0“. Die Batterien müssen in diesem Fall ersetzt werden (4 x 1,5 V Batterie AAA). 100012_MEDEL DIAGNOSTIC XXL_USER MANUAL_REV.00_12.04.2016.indd 11 26/04/2016 14:23:4012

Betreten Sie die Waage. Stehen Sie ruhig auf der Waage mit gleichmäßiger Gewichtsverteilung auf beiden Beinen. Die Waage beginnt sofort mit der Messung. Nach zweimaligem Blinken ist Ihr Gewicht fixiert. Wenn Sie die Trittfläche verlassen, schaltet sich die Waage nach einigen Sekunden ab.

5.2 Benutzerdaten einstellen

Um Ihren Körperfettanteil und weitere Körperwerte ermitteln zu können, müssen Sie die persönlichen Be- nutzerdaten einspeichern. Die Waage verfügt über 10 Benutzerspeicherplätze, auf denen Sie und die Mitglieder Ihrer Familie die per- sönlichen Einstellungen abspeichern können. Schalten Sie die Waage ein (auf die Trittfläche tippen). Warten Sie, bis in der Anzeige „0.0“ erscheint. Drücken Sie dann „SET“. Im Display erscheint nun blinkend der erste Speicherplatz. Nun können Sie fol- gende Einstellungen vornehmen: Speicherplatz 1 bis 10 Geschlecht männlich , weiblich Aktivitätsgrad 1 bis 5 Körpergröße 80 bis 220 cm (2’7” – 7’2”) Alter 10 bis 100 Jahre Mit kurzem oder langem Drücken der Taste „auf“ oder „ab“ können Sie die jeweiligen Werte einstel- len. Bestätigen Sie die Werte jeweils mit „SET“. Danach ist die Waage zur Messung bereit. Wenn Sie keine Messung vornehmen, schaltet sich die Waage nach einigen Sekunden automatisch ab. Aktivitätsgrade Bei der Auswahl des Aktivitätsgrades ist die mittel- und langfristige Betrachtung entscheidend. – Aktivitätsgrad 1: Keine körperliche Aktivität. – Aktivitätsgrad 2: Geringe körperliche Aktivität. Wenige und leichte körperliche Anstrengungen (z.B. Spazierengehen, leichte Gartenarbeit, gymnastische Übungen). – Aktivitätsgrad 3: Mittlere körperliche Aktivität. Körperliche Anstrengungen, mindestens 2- bis 4-mal pro Woche, jeweils 30 Minuten. – Aktivitätsgrad 4: Hohe körperliche Aktivität. Körperliche Anstrengungen, mindestens 4- bis 6-mal pro Woche, jeweils 30 Minuten. – Aktivitätsgrad 5: Sehr hohe körperliche Aktivität. Intensive körperliche Anstrengungen, intensives Training oder harte körperliche Arbeit, täglich, jeweils mindestens 1 Stunde.

5.3 Messung durchführen

Nachdem alle Parameter eingegeben wurden, können nun Gewicht, Körperfett und die weiteren Werte er- mittelt werden.

Wählen Sie durch mehrfaches Drücken der Tasten „auf“ oder „ab“ den Speicherplatz aus, auf dem Ihre persönlichen Grunddaten gespeichert sind. Diese werden kurz angezeigt bis die Anzeige „0.0“ er- scheint.

Steigen Sie barfuß auf die Waage und achten Sie darauf, dass Sie ruhig auf den Elektroden stehen.

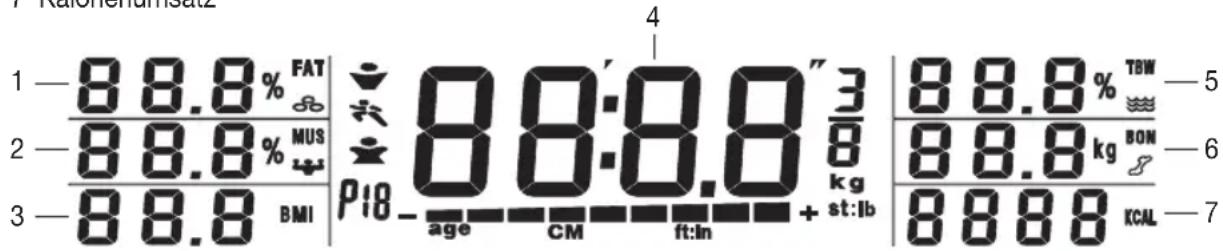

Nach der Gewichtsmessung erscheinen sämtliche ermittelten Werte. 100012_MEDEL DIAGNOSTIC XXL_USER MANUAL_REV.00_12.04.2016.indd 12 26/04/2016 14:23:4013 Wichtig: Es darf kein Kontakt zwischen beiden Füßen, Beinen, Waden und Oberschenkeln bestehen. Andernfalls kann die Messung nicht korrekt ausgeführt werden. Folgende Daten werden automatisch angezeigt: 1 Körperfett 2 Muskelanteil 3 BMI 4 Gewicht 5 Körperwasser 6 Knochenmasse 7 Kalorienumsatz Nach ca. 15 Sekunden schaltet sich die Waage automatisch ab.

6. Ergebnisse bewerten

Körpergewicht / Body-Mass-Index (Körpermassenzahl) Der Body-Mass-Index (BMI) ist eine Zahl, die häufig zur Bewertung des Körpergewichts herangezogen wird. Die Zahl wird aus den Werten Körpergewicht und Körpergröße berechnet, die Formel hierzu lautet: Body-Mass-Index = Körpergewicht : Körpergröße². Die Einheit für den BMI lautet demzufolge [kg/m²]. Mann < 20 Jahre Frau < 20 Jahre Alter Unter- gewicht Normalgewicht Über- gewicht Alter Unter- gewicht Normalgewicht Über- gewicht 10 12,7 – 14,8 14,9 –18,4 18,5 – 26,1 10 12,7 – 14,7 14,8 –18,9 19,0 – 28,4 11 13,0 – 15,2 15,3 –19,1 19,2 – 28,0 11 13,0 – 15,2 15,3 –19,8 19,9 – 30,2 12 13,3 – 15,7 15,8 –19,8 19,9 – 30,0 12 13,3 – 15,9 16,0 – 20,7 20,8 – 31,9 13 13,7 – 16,3 16,4 – 20,7 20,8 – 31,7 13 13,7 – 16,5 16,6 – 21,7 21,8 – 33,4 14 14,2 – 16,9 17,0 – 21,7 21,8 – 33,1 14 14,2 – 17,1 17,2 – 22,6 22,7 – 34,7 15 14,6 – 17,5 17,6 – 22,6 22,7 – 34,1 15 14,6 – 17,7 17,8 – 23,4 23,5 – 35,5 16 15,0 – 18,1 18,2 – 23,4 23,5 – 34,8 16 15,0 – 18,1 18,2 – 24,0 24,1 – 36,1 17 15,3 – 18,7 18,8 – 24,2 24,3 – 35,2 17 15,3 – 18,3 18,4 – 24,4 24,5 – 36,3 18 15,6 – 19,1 19,2 – 24,8 24,9 – 35,4 18 15,6 – 18,5 18,6 – 24,7 24,8 – 36,3 19 15,8 – 19,5 19,6 – 25,3 25,4 – 35,5 19 15,8 – 18,6 18,7 – 24,9 25,0 – 36,2 Mann / Frau ≥ 20 Jahre Alter Unter- gewicht Normalgewicht Über- gewicht ≥ 20 15,9 – 18,4 18,5 – 24,9 25,0 – 40,0 Quelle: Bulletin of the World Health Organization 2007;85:660-7; Adapted from WHO 1995, WHO 2000 and WHO 2004. Beachten Sie, dass bei sehr muskulösen Körpern (Body Builder) die BMI-Interpretation ein Übergewicht ausweist. Der Grund hierfür ist, dass der weit überdurchschnittlichen Muskelmasse in der BMI-Formel kei- ne Rechnung getragen wird.

100012_MEDEL DIAGNOSTIC XXL_USER MANUAL_REV.00_12.04.2016.indd 13 26/04/2016 14:23:4014 Körperfettanteil Nachfolgende Körperfettwerte geben Ihnen eine Richtlinie (für weitere Informationen wenden Sie sich bitte an Ihren Arzt!). Mann Frau Bei Sportlern ist oft ein niedrigerer Wert festzustellen. Je nach betriebener Sportart, Trainingsintensität und kör- perlicher Konstitution können Werte erreicht werden, die noch unterhalb der angegebenen Richtwerte liegen. Bitte beachten Sie jedoch, dass bei extrem niedrigen Werten Gesundheitsgefahren bestehen können. Körperwasser Der Anteil des Körperwassers liegt normalerweise in folgenden Bereichen: Mann Frau Körperfett beinhaltet relativ wenig Wasser. Deshalb kann bei Personen mit einem hohen Körperfettanteil der Körperwasseranteil unter den Richtwerten liegen. Bei Ausdauer-Sportlern hingegen können die Richt- werte aufgrund geringer Fettanteile und hohem Muskelanteil überschritten werden. Die Körperwasserermittlung mit dieser Waage ist nicht dazu geeignet, medizinische Rückschlüsse auf z. B. altersbedingte Wassereinlagerungen zu ziehen. Fragen Sie gegebenenfalls Ihren Arzt. Grundsätzlich gilt es, einen hohen Körperwasseranteil anzustreben. Muskelanteil Der Muskelanteil liegt normalerweise in folgenden Bereichen: Mann Frau Knochenmasse Unsere Knochen sind wie der Rest unseres Körpers natürlichen Aufbau-, Abbau- und Alterungsprozes- sen unterworfen. Die Knochenmasse nimmt im Kindesalter rasch zu und erreicht mit 30 bis 40 Jahren das Maximum. Mit zunehmendem Alter nimmt die Knochenmasse dann wieder etwas ab. Mit gesunder Ernäh- rung (insbesondere Kalzium und Vitamin D) und regelmäßiger körperlicher Bewegung können Sie diesem Abbau ein Stück weit entgegenwirken. Mit gezieltem Muskelaufbau können Sie die Stabilität Ihres Kno- chengerüstes zusätzlich verstärken. Beachten Sie, dass diese Waage nicht den Kalziumgehalt der Knochen ausweist, sondern sie ermittelt das Gewicht aller Bestandteile der Knochen (organische Stoffe, anorganische Stoffe und Wasser). Alter sehr gut gut mittel schlecht 10 -14 <11 % 11-16 % 16,1- 21 % >21,1 % 15 -19 <12 % 12 -17 % 17,1- 22 % >22,1 %

70 -100 <37% 37- 46 % >46 % Alter wenig normal viel 10-14 <36% 36 - 43 % >43 % 15-19 <35% 35 - 41 % >41 % 20-29 <34% 34 - 39 % >39 % 30-39 <33% 33 - 38 % >38 % 40-49 <31% 31- 36 % >36 % 50-59 <29% 29 - 34 % >34 % 60-69 <28% 28 - 33 % >33 % 70-100 <27% 27- 32 % >32 % 100012_MEDEL DIAGNOSTIC XXL_USER MANUAL_REV.00_12.04.2016.indd 14 26/04/2016 14:23:4115 Achtung: Bitte verwechseln Sie die Knochenmasse jedoch nicht mit der Knochendichte. Die Knochen- dichte kann nur bei medizinischer Untersuchung (z.B. Computertomographie, Ultraschall) ermittelt werden. Deshalb sind Rückschlüsse auf Veränderungen der Knochen und der Knochenhärte (z.B. Osteoporose) mit dieser Waage nicht möglich. Die Knochenmasse lässt sich kaum beeinflussen, schwankt aber geringfügig innerhalb der beeinflussen- den Faktoren (Gewicht, Größe, Alter, Geschlecht). AMR Der Aktivitätsumsatz (AMR = Active Metabolic Rate) ist die Energiemenge, die der Körper im aktiven Zu- stand pro Tag verbraucht. Der Energieverbrauch eines Menschen steigt mit zunehmender körperlicher Ak- tivität an und wird bei der Diagnosewaage über den eingegebenen Aktivitätsgrad (1– 5) ermittelt. Um das aktuelle Gewicht zu halten, muss die verbrauchte Energie in Form von Essen und Trinken dem Körper entsprechend wieder zugeführt werden. Wird über einen längeren Zeitraum hinweg weniger Ener- gie zugeführt als verbraucht, holt sich der Körper die Differenz im wesentlichen aus den angelegten Fett- speichern, das Gewicht nimmt ab. Wird hingegen über einen längeren Zeitraum hinweg mehr Energie zugeführt als der berechnete Gesamt-Energie-Umsatz (AMR), kann der Körper den Energieüberschuss nicht verbrennen, der Überschuss wird als Fett im Körper eingelagert, das Gewicht nimmt zu. Zeitlicher Zusammenhang der Ergebnisse Beachten Sie, dass nur der langfristige Trend zählt. Kurzfristige Gewichtsabweichungen innerhalb von we- nigen Tagen sind zumeist lediglich durch Flüssigkeitsverlust bedingt. Die Deutung der Ergebnisse richtet sich nach den Veränderungen des Gesamtgewichts und der prozen- tualen Körperfett-, Körperwasser- und Muskelanteile sowie nach der Zeitdauer, mit welcher diese Ände- rungen erfolgen. Rasche Veränderungen im Bereich von Tagen sind von mittelfristigen Änderungen (im Bereich von Wochen) und langfristigen Änderungen (Monaten) zu unterscheiden. Als Grundregel kann gelten, dass kurzfristige Veränderungen des Gewichts fast ausschließlich Ände- rungen des Wassergehalts darstellen, während mittel- und langfristige Veränderungen auch den Fett- und Muskelanteil betreffen können.

Wenn kurzfristig das Gewicht sinkt, jedoch der Körperfettanteil steigt oder gleich bleibt, haben Sie ledig- lich Wasser verloren – z. B. nach einem Training, Saunagang oder einer nur auf schnellen Gewichtsver- lust beschränkten Diät.

Wenn das Gewicht mittelfristig steigt, der Körperfettanteil sinkt oder gleich bleibt, könnten Sie hingegen wertvolle Muskelmasse aufgebaut haben. Wenn Gewicht und Körperfettanteil gleichzeitig sinken, funktioniert Ihre Diät – Sie verlieren Fett masse. Idealerweise unterstützen Sie Ihre Diät mit körperlicher Aktivität, Fitness- oder Krafttraining. Damit können Sie mittelfristig Ihren Muskelanteil erhöhen. Körperfett, Körperwasser oder Muskelanteile dürfen nicht addiert werden (Muskelgewebe enthält auch Be- standteile aus Körperwasser).

Stellt die Waage bei der Messung einen Fehler fest, wird „ “ oder „ “ angezeigt. Wenn Sie sich auf die Waage stellen, bevor im Display „0.0“ angezeigt wird, funktioniert die Waage nicht korrekt. Mögliche Fehlerursachen:

Die maximale Tragkraft von 200 kg (441 lb, 31 St) wurde überschritten. Behebung: – nur maximal zulässiges Gewicht wiegen. – Der elektrische Widerstand zwischen Elektroden und Fußsohle ist zu hoch (z. B. bei starker Horn- haut). – Die Messung bitte barfuß wiederholen. Feuchten Sie ggf. Ihre Fußsohlen leicht an. Ent- fernen Sie ggf. die Hornhaut an den Fußsohlen. – Der Fettanteil liegt außerhalb des messbaren Bereichs (kleiner 3 % oder größer 55 %). – Die Messung bitte barfuß wiederholen. – Feuchten Sie ggf. Ihre Fußsohlen leicht an. – Der Wasseranteil liegt außerhalb des messbaren Bereichs (kleiner 25 % oder größer 75 %). – Die Messung bitte barfuß wiederholen. – Feuchten Sie ggf. Ihre Fußsohlen leicht an. 100012_MEDEL DIAGNOSTIC XXL_USER MANUAL_REV.00_12.04.2016.indd 15 26/04/2016 14:23:4116 Dear Customer, Thank you for choosing one of our products. Our name stands for high-quality, thoroughly tested products for the applications in the areas of heat, weight, blood pressure, body temperature, pulse. Please read these instructions for use carefully and keep them for later use, be sure to make them acces- sible to other users and observe the information they contain. Best regards, Your Medel Team
