Produkttyp	Elektronischer Vorwahlzähler
Marke	Kübler
Modell	CODIX 924
Abmessungen (L x H x T)	48 x 48 x 91 mm
Einbauausschnitt	45 x 45 mm (+0.6 mm)
Gewicht	ca. 125 g
Spannungsversorgung	100–240 VAC ±10% (50/60 Hz), 24 VAC ±10%, oder 10–30 VDC
Leistungsaufnahme	Max. 9,5 VA (AC) oder 5 W (DC)
Display	LCD 2-zeilig, 6 Dekaden, positiv oder negativ, optionale Hintergrundbeleuchtung (grün, rot, rot-grün)
Hauptfunktionen	Impulszählung, Tachometer/Frequenzmesser, Betriebsstundenzähler; zwei Vorwahlen; Relais- oder Optokopplerausgänge; Programmierung über Tasten; Teach-Funktion; Vorpositionierung
Maximale Zählfrequenz	55 kHz (Impulse), 65 kHz (Frequenzmesser)
Eingänge	INP A, INP B (Signal), RESET, GATE, LOC.INP, MPI; programmierbar NPN/PNP
Ausgänge	Ausgang 1: Relais Schließer oder NPN-Optokoppler; Ausgang 2: Relais Wechsler oder NPN-Optokoppler
Betriebstemperatur	-20 °C bis +65 °C
Schutzart	IP65 frontseitig
Wartung und Reinigung	Frontseite mit einem weichen, feuchten Tuch reinigen; keine Innenwartung erforderlich
Sicherheit	Schutzklasse 2 (Frontseite); nicht öffnen; externe Sicherungen verwenden; Einbau in Schalttafel
Reparatur	An Hersteller oder Lieferanten zurücksenden; Öffnen verboten

Häufig gestellte Fragen - CODIX 924 Kübler

Wie programmiere ich die Vorwahlwerte?

Im Betriebsmodus drücken Sie die Taste Prog/Mode, bis PR1 oder PR2 angezeigt wird. Verwenden Sie die Dekadentasten (T1 bis T6) zum Einstellen des Wertes. Drücken Sie Prog/Mode zur Bestätigung oder warten Sie 3 Sekunden nach der letzten Taste.

Wie verwende ich die Teach-Funktion?

Programmieren Sie den MPI-Eingang auf tEAch. Wählen Sie die zu ändernde Vorwahl mit Prog/Mode aus, dann aktivieren Sie kurz den MPI-Eingang. Der aktuelle Wert wird dann als neue Vorwahl übernommen.

Wie setze ich den Zähler manuell zurück?

Drücken Sie die Reset-Taste (rote Taste), um den Zähler auf Null (aufwärtszählend) oder auf Vorwahl 2 (abwärtszählend) zurückzusetzen. Sie können auch den elektrischen Eingang RESET verwenden.

Welche Eingangstypen sind für die Impulszählung verfügbar?

Die Typen umfassen: Cnt.dir (Zählen/Richtung), up.dn (Auf-/Abwärtszählung), up.up (Summierung), quad, quad2, quad4 (Phasendiskriminator), A/B und (A-B)/A.

Wie konfiguriere ich den Tachometer/Frequenzmesser?

Im Programmiermenü wählen Sie die Funktion FrEqu (Frequenzmesser). Wählen Sie den Eingangstyp (A, A-B, A+B, quad, A/B oder (A-B)/A), stellen Sie den Multiplikations-/Divisionsfaktor, den Dezimalpunkt, den gleitenden Mittelwert und die Startverzögerung ein.

Wie stelle ich den Dezimalpunkt ein?

Im Hauptkonfigurationsmenü, Parameter dP. Optionen: 0 (keine Dezimale), 0.0 (1 Dezimale), 0.00 (2 Dezimalen), 0.000 (3 Dezimalen), 0.0000 (4 Dezimalen), 0.00000 (5 Dezimalen).

Wie sperre ich die Tasten?

Verwenden Sie den statischen Eingang LOC.INP. Im Menü stellen Sie Loc.InP auf ProG (Programmiersperre), SEt (Sperre der Vorwahleinstellung) oder beide. Aktivieren Sie den LOC-Eingang zum Sperren.

Was bedeutet die Fehlermeldung 'Err 1'?

Die Meldung Err 1 zeigt an, dass der Vorpositionierungswert (SETPt) außerhalb des zulässigen Bereichs (-999999 bis 999999) liegt. Überprüfen und korrigieren Sie den Wert im Menü SEtPt.

Wie schließe ich die Spannungsversorgung und die Ausgänge an?

Verwenden Sie die steckbaren Schraubklemmen. Für AC-Versorgung: Klemme 14 (N) und 15 (L). Für DC: Klemme 14 (N) = GND, 15 (L) = +. Die Relaisausgänge werden an die Klemmen 9-13 angeschlossen. Beachten Sie die maximalen Leiterquerschnitte (2,5 mm² für Versorgung, 1,5 mm² für Eingänge).

Wie führe ich eine Vorpositionierung (Setpoint) durch?

Programmieren Sie den MPI-Eingang auf SEt. Im Menü SEtPt definieren Sie den gewünschten Wert. Aktivieren Sie kurz den MPI-Eingang: Der Zähler wird dann auf diesen Wert voreingestellt (aufwärtszählend) oder auf die Summe Vorwahl 2 + SETPt (abwärtszählend).

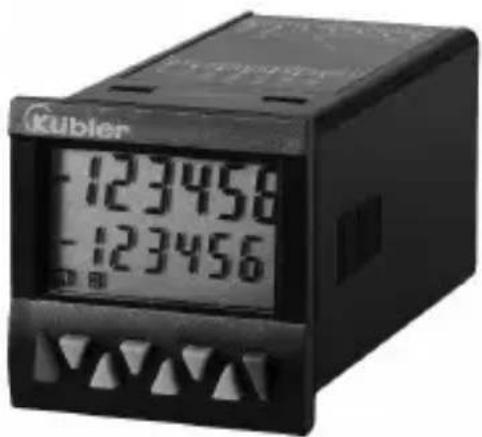

BEDIENUNGSANLEITUNG CODIX 924 Kübler

Elektronischer Vorwahlzähler

mit zwei Vorwahlen

Ausführungen

LCD positiv

LCD positiv, grün hinterleuchtet

LCD negativ, rot hinterleuchtet

LCD negativ, rot-grün hinterleuchtet

2 Sicherheits- und Warnhinweise 4

2.1 Bestimmungsgemäßer Gebrauch 4
2.2 Schalttafeleinbau 4
2.3 Elektrische Installation 5
2.4 Reinigung und Wartung 5

3 Beschreibung 6

4 A n

5 Eingänge 6

5.1 INP A, INP B 6
5.2 RESET 6
5.3 GATE 6
5.4 LOC.INP 6
5.5 MPI 6

6 Ausgänge 7

6.1 Ausgang 1 7
6.2 Ausgang 2 7
6.3 Aktive Ausgänge 7

7 Programmierung

7.1 Einstieg in die Programmierung 7
7.2 Anwahl der Hauptmenüs 7
7.3 Einstieg in ein Untermenü 7
7.4 Anwahl der Menüpunkte 7
7.5 Einstellung der Menüpunkte 7
7.6 Übernehmen der Einstellung 7
7.7 Beenden der Programmierung 7

7.8 Programmiermenü 8

7.8.1 Voreingestellte Parametersätze 8
7.8.2 Tabelle Parametersätze 8
7.8.3 Einstellung der Grundfunktion 8
7.8.4 Impulszähler 9
7.8.5 Tacho/Frequenzzähler 11
7.8.6 Zeitzähler 13

7.9 Vorwahleinstellung 17

7.9.1 Einstellung über Dekadentaster 17
7.9.2 Einstellung mit Teach-Funktion 17
7.9.3 Einstellung bei Schleppvorwahl 17

7.10 Setz-Funktion 17

8 Fehlermeldung 17

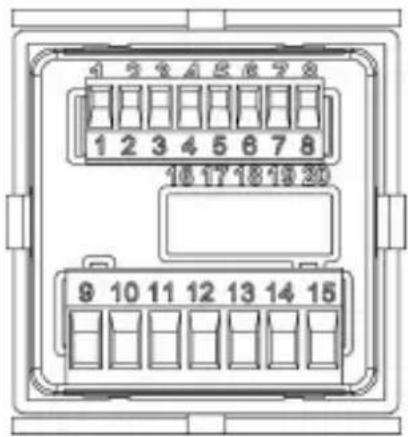

9 Anschlussbelegung 18

9.1 Signal- und Steuereingänge 18
9.2 Spannungsversorgung und Ausgänge 18
9.2.1 Ausführung mit Relais 18
9.2.2 Ausführung mit Optokoppler 18

10 Technische Daten 18

10.1 Allgemeine Daten 18
10.2 Impulszähler 18
10.3 Tacho/Frequenzzähler 18
10.4 Zeitzähler 19
10.5 Signal- und Steuereingänge 19
10.6 Ausgänge 19
10.7 Spannungsversorgung 19

10.8 S
10.9 Klimatische Bedingungen 19
10.10EMV
10.11 Gerätesicherheit
10.12 Mechanische Daten 20
10.13Anschlüsse

11 Lieferumfang 20

12 B

13 Frequenzen (typ.) 20

13.1 Impulszähler
13.2 Frequenzzähler 21

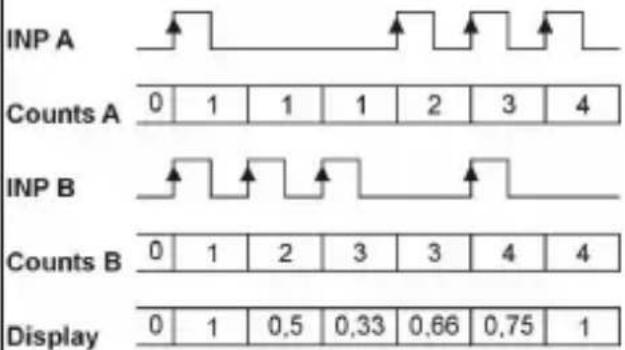

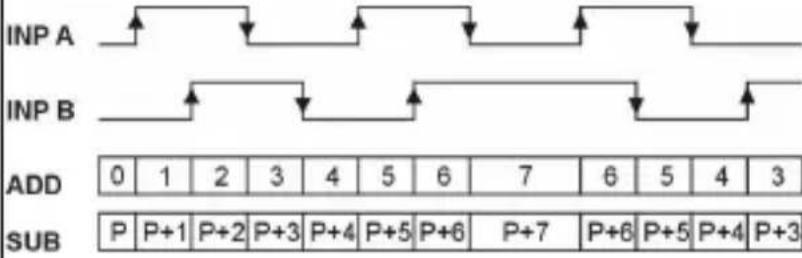

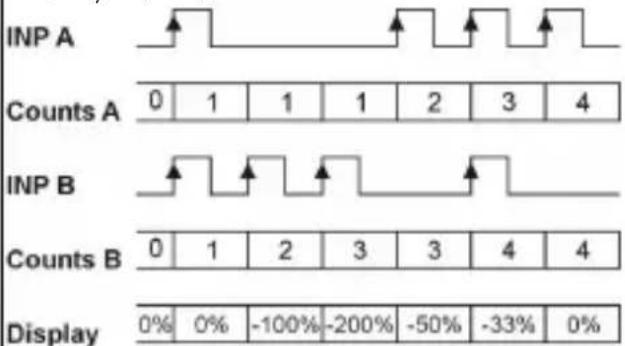

14 Eingangsarten Impulszählung

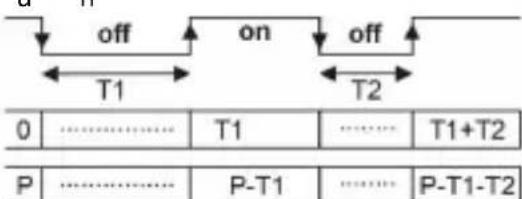

15 Eingangsarten Zeitmessung

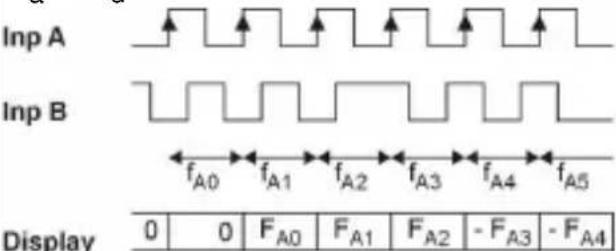

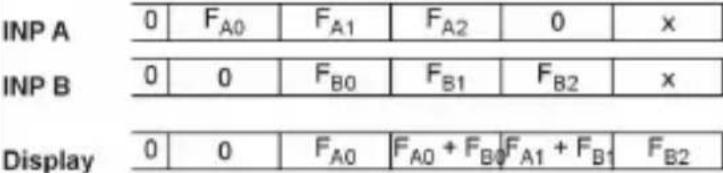

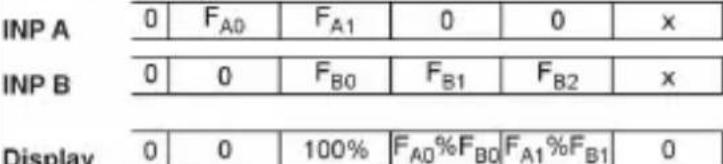

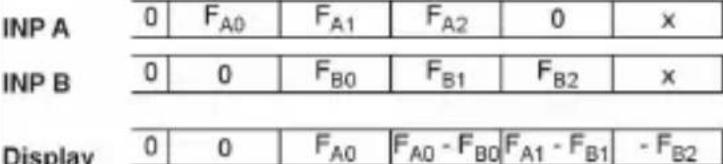

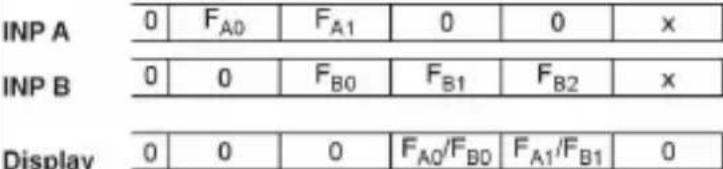

16 Eingangsarten Frequenzzähler

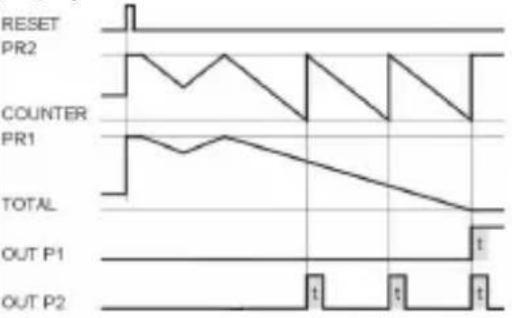

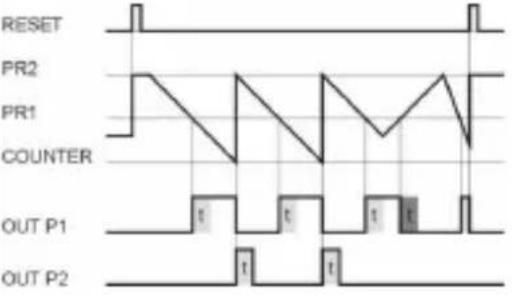

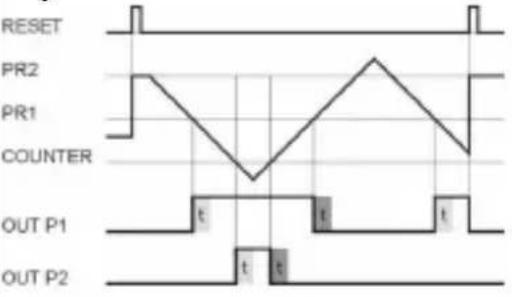

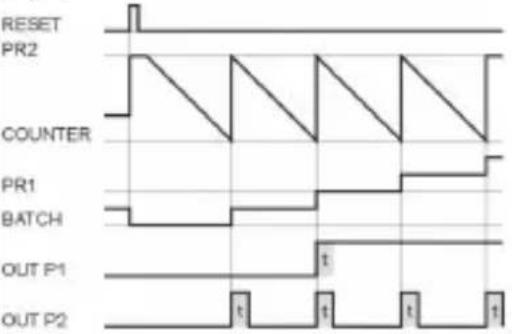

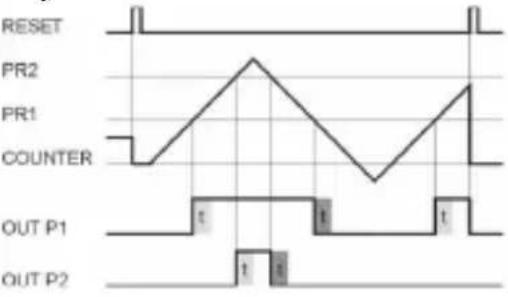

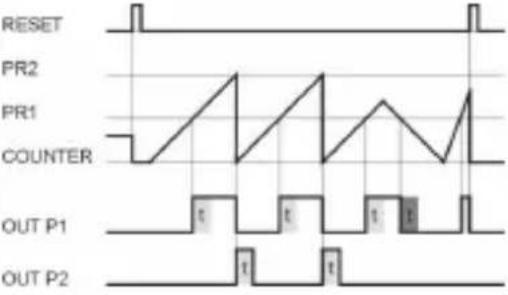

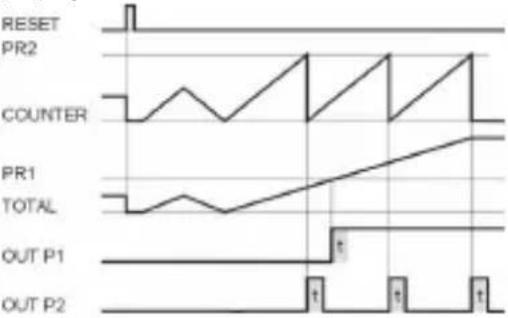

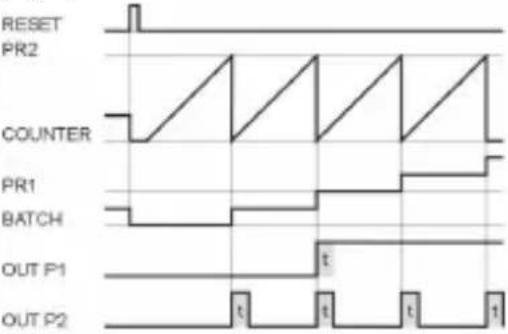

17 Ausgangsoperationen

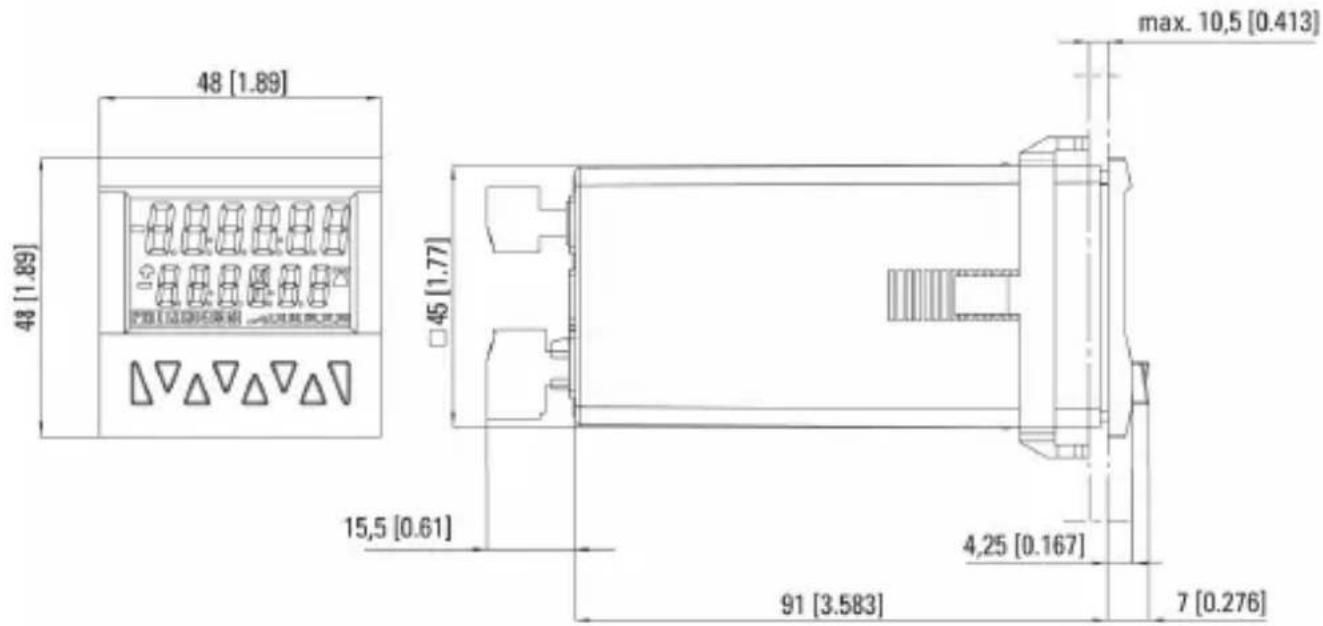

18 Maßbilder

e

19

20

20

e

20
22
24
25
26
28

1 Vorwort

Lesen Sie vor der Montage und der Inbetriebnahme diese Bedienungsanleitung aufmerksam und vollständig durch. Beachten Sie zu Ihrer eigenen Sicherheit und der Betriebssicherheit alle Warnungen und Hinweise. Wenn das Gerät nicht nach dieser Bedienungsanleitung benutzt wird, kann der vorgesehene Schutz beeinträchtigt werden.

2 Sicherheits- und Warnhinweise

Benutzen Sie das Gerät nur in technisch einwandfreiem Zustand, bestimmungs- gemäß, sicherheits- und gefahren- bewusst unter Beachtung dieser Bedienungsanleitung.

Defekte oder beschädigte Geräte müs sen unverzüglich vom Netz getrennt und außer Betrieb genommen werden.

Das Gerät darf nicht geöffnet werden.

Benutzen Sie den Reparaturservice des Herstellers.

Schließen Sie das Gerät nur an die vorgesehenen Stromnetze an.

Die Sicherheit des Systems in welches das Gerät integriert wird, ist in der Verantwortung des Einrichters.

Trennen Sie für Installations- und Wartungsarbeiten sämtliche Stromkreise.

Verwenden Sie nur für Ihr Land zugelassene, für Ihre Temperatur- und Leistungsbereich ausgelegte Kabel. Installations- und Servicearbeiten dürfen nur von einer Fachkraft ausgeführt werden.

Das Gerät muss zwingend mit externen, zugelassenen Sicherungen abgesichert werden. Den Wert entnehmen Sie den technischen Daten.

Das auf dem Gerät verwendete Symbol soll darauf hinweisen, dass es Gefahren gibt, auf die in dieser Anleitung hingewiesen wird.

2.1 Bestim

Gebrauch

Der Vorwahlzähler erfasst Impulse, Zeiten und Frequenzen bis max. 60 kHz und bietet eine Vielzahl verschiedener Betriebsarten. Gleichzeitig verarbeitet der Vorwahlzähler programmierte Vorwahlen. Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Der

Einsatzbereich dieses Geräts liegt in industriellen Prozessen und Steuerungen von Fertigungsstraßen der Metall-, Holz-, Kunststoff-, Papier-, Glas- und Textilindustrie u.ä.. Überspannungen an den Schraubklemmen des Geräts müssen auf den Wert der Überspannungskategorie II begrenzt sein. Das Gerät darf nur im ordnungsgemäß eingebauten Zustand und entsprechend dem Kapitel „Technische Daten“ betrieben werden.

Das Gerät ist nicht geeignet für den explosionsgeschützten Bereich und den Einsatzbereichen, die in EN 61010 Teil 1 ausgeschlossen sind. Wird das Gerät zur Überwachung von Maschinen oder Ablaufprozessen eingesetzt, bei denen infolge eines Ausfalls oder Fehlbedienung des Gerätes eine Beschädigung der Maschine oder ein Unfall des Bedienungspersonals möglich ist, dann müssen Sie entsprechende Sicherheitsvorkehrungen treffen.

Das Gerät ist für die Verwendung in Innenräumen konzipiert. Bei Einhaltung der technischen Daten kann das Gerät aber auch im Außenbereich verwendet werden. Achten Sie hierbei aber auch auf einen angemessenen UV-Schutz.

2.2 Schalt

Montieren Sie das Gerät entfernt von Wärmequellen und vermeiden Sie direkten Kontakt mit ätzenden Flüssigkeiten, heißem Dampf oder ähnlichen.

Es muss sichergestellt werden, dass umlaufend um das Gerät 10 mm Umlüftung vorhanden ist.

Das Gerät muss so eingebaut werden, dass die Anschlussklemmen von einem Bediener unzugänglich und nicht berührbar sind. Beachten Sie beim Einbau, dass nur die Frontseite als Bedienerberührbar eingestuft ist.

Montageanleitung

1. Befestigungsrahmen vom Gerät abziehen.

2. Gerät von vorne in den Schalttafelausschnitt einsetzern und auf korrekten Sitz der Frontrahmendichtung achten.

3. Befestigungsrahmen von hinten auf das Gehäuse aufschieben, bis die Federbügel unter Spannung stehen und die Rastnasen oben und unten eingerastet sind.

Hinweis: Bei fachgerechtem Einbau kann frontseitig IP65 erreicht werden.

2 . 3 E I e k t r

GEFAHR

Trennen Sie vor Installations- oder Wartungsarbeiten das Gerät von allen Spannungsquellen und stellen Sie sicher, dass keine BERÜHR-GEFÄHRLICHEN Spannungen mehr vorhanden sind.

AC-Versorgte Geräte dürfen nur über einen Schalter oder Leistungsschalter mit dem Niederspannungsnetz verbunden werden, welcher in der Nähe des Gerätes installiert und als dessen Trennvorrichtung gekennzeichnet ist.

Installations- oder Wartungsarbeiten dürfen nur von einer Fachkraft durchgeführt werden und müssen nach den zutreffenden nationalen und internationalen Standards erfolgen.

Es muss darauf geachtet werden, dass sämtliche Kleinspannungen welche in das Gerät gehen oder aus dem Gerät kommen durch doppelte bzw. verstärkte Isolation von gefährlichen, stromführenden Leitungen getrennt sind (SELV Kreise).

GEFAHR

Das Gerät muss für den ordnungsgemäßen Betrieb extern abgesichert werden. Hinweise für die vorgeschriebenen Sicherungen finden Sie unter den Technischen Daten.

Die Relaisausgänge sind geräteintern nicht gesichert. Ohne entsprechende Absicherung der Relaisausgänge kann es zu unerwünschter Wärmeentwicklung oder sogar zum Brand kommen. Die Relaisausgänge sind vom Errichter der Anlage extern abzusichern. Es muss auch im Fehlerfall sichergestellt werden, dass die unter den technischen Daten angegebenen Daten auf keinen Umständen überschritten werden.

• Bei der Installation muss darauf geachtet werden, dass die Versorgungsspannung und Beschaltung der Ausgangskontakte von der gleichen Netzphase versorgt werden, damit die max. Spannung von 250V nicht überschritten wird.
• Leitungen und deren Isolierungen müssen dem vorgesehenen Temperatur- und Spannungsbereich entsprechen. Für die Beschaffenheit der Leitungen sind die

zutreffenden Standards des Landes und des Endgerätes einzuhalten. Die zulässigen Querschnitte für die Schraubbefestigungen finden Sie in den technischen Daten.

• Überprüfen Sie vor der Inbetriebnahme den korrekten und festen Sitz der Leitungen. Nicht benutzte Schraubklemmen müssen bis zum Anschlag eingeschraubt werden damit sich diese nicht lösen und verlieren.
• Das Gerät ist für die Überspannungskategorie II ausgelegt. Wenn nicht ausgeschlossen werden kann, dass höhere transiente Überspannungen auftreten können, müssen zusätzliche Schutzmassnahmen installiert werden, welche die Überspannungen auf die Werte der CAT II begrenzen.

Hinweise zur Störsicherheit

Alle Anschlüsse sind gegen äußere Störeinflüsse geschützt. Der Einsatzort ist so zu wählen, dass induktive oder kapazitive Störungen nicht auf das Gerät oder dessen Anschlussleitungen einwirken können! Durch geeignete Kabelführung und Verdrahtung können Störeinflüsse (z.B. von Schaltnetzteilen, Motoren, getaktete Reglern oder Schützen) vermindert werden.

Erforderliche Maßnahmen:

Für Signal- und Steuerleitungen nur geschirmtes Kabel verwenden. Kabelschirm beidseitig auflegen. Litzenquerschnitt der Leitungen min. 0,14 mm². Der Anschluss der Abschirmung an den Potentialausgleich muss so kurz wie möglich und großflächig (niederimpedant) erfolgen. Verbinden Sie die Abschirmungen nur mit der Schalttafel, wenn diese auch geerdet ist. Das Gerät muss in möglichst großem Abstand von Leitungen eingebaut werden, die mit Störungen belastet sind. Leitungsführungen parallel zu Energieleitungen vermeiden.

2.4 R e i n i g u

Die Frontseite darf nur mit einem weichen, mit Wasser angefeuchteten Tuch gereinigt werden. Eine Reinigung der eingebauten Rückseite ist nicht vorgesehen und obliegt der Verantwortung des Servicepersonals oder Installateurs.

Bei einem normalen Betrieb ist dieses Gerät wartungsfrei. Sollte das Gerät wiedererwartend nicht ordnungsgemäß funktionieren, muss das Gerät an den Hersteller oder Lieferanten geschickt werden. Ein eigenmächtiges öffnen und instand setzen ist nicht vorgesehen und kann den ursprünglichen Schutz beeinträchtigen.

3 Beschreibung

6-stellige Multifunktions- LCD-Anzeige Gut ablesbare 2-zeilige LCD-Anzeige mit Symbolen für die angezeigte Vorwahl und den Zustand der beiden Ausgänge

Gleichzeitige Anzeige des Istwert und der Vorwahlen bzw. den Nebenzählern Ausführung ohne/mit hintergrundbeleuchtetem Display

Add./Subtr. Vorwahlzähler mit zwei Vorwahlen Relais- oder Optokopplerausgänge

Einfache Programmierung Einfache Einstellung der Vorwahlen über die Fronttasten oder über die Teach-Funktion

Stufen- oder Schleppvorwahl Impuls-, Frequenz- oder Zeit- bzw.

Betriebsstundenzähler Vorwahlzähler, Batchzähler oder

Gesamtsummenzähler Setzfunktion für Impuls- und Zeitzähler

Multiplikations- und Divisionsfaktor (00.0001 .. 99.9999) für Impuls- und Frequenzzähler Mittelwertbildung und Startverzögerung für Frequenzzähler

Eingangsarten:

Ausgangsoperationen:

3-stufige Tastaturverriegelung (Lock) MPI-Eingang für DisplayLatch, Teach-Funktion oder Setz-Funktion

Spannungsversorgung 100 ... 240 VAC ± 10%, 24 VAC oder 10 .. 30 VDC

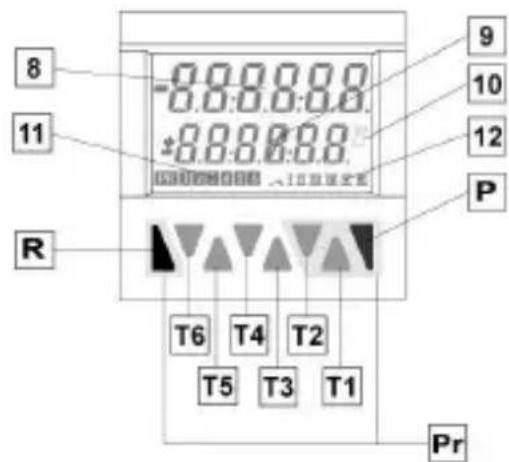

4 Anzeige / Bedie

8 11 R 9 10 12 P T6 T4 T2 T5 T3 T1 Pr

T1-6 Dekadentaste T1 ... T6

P Prog/Mode-Taste

R Reset-Taste

8 Aktueller Zählwert / Hauptzähler

9 Vorwahlwert/ Gesamtsumme/ Batchzähler

10 Laufanzeige beim Zeitzähler

11 zeigt an, welcher Vorwahlwert angezeigt wird

12 zeigt an, welcher Vorwahlausgang aktiv ist

Pr Zur Programmierung der Parameter benötigte Tasten (grau hinterlegt)

5 E i n g ä n g e

5.1 INP A, INP B

Signaleingänge: Funktion je nach Betriebsart. Max. Frequenz 60 kHz, kann im Programmiermenü auf 30 Hz bedämpft werden.

Im p u l s z ä h l e r F requenzzähler: Frequen Zeitzähler: Starteingang bz S t a r t /

5.2 RESET

Dynamischer Rücksetzeingang: Setzt den Impuls- bzw. Zeitzähler bei Add-Ausgangsoperationen auf Null, bei Sub-Ausgangsoperationen auf den Vorwahlwert 2. Der Rücksetzeingang kann im Programmiermenü gesperrt werden.

Im p u l s z ä h l e r Frequenzzähler: ohne Fu Zeitzähler: RESET-Eingang

5.3 GATE

Statischer Toreingang: Funktion abhängig von der Betriebsart.

Impulszähler: keine Zählung solange aktiv Frequenzähler: keine Zählung solange aktiv

Zeitzähler: a Zeitmessung sol Z e i t m e n i c h t

5.4 LOC.INP

Statischer Tastaturverriegelungseingang für Vorwahlen oder Programmierung.

Verriegelungsstufe ist im Programmiermenü einstellbar.

5.5 MPI

Eingang. Programmierbar als DisplayLatch-, Set- oder Teach-Eingang.

6 Ausgänge

6.1 A u s g a n

Relais mit potentialfreiem Schließkontakt oder Optokoppler mit offenem Emitter und Kollektor

6.2 A u s g a n

Relais mit potentialfreiem Wechselkontakt oder Optokoppler mit offenem Emitter und Kollektor.

6.3 A k t i v e

Ein aktiver Ausgang wird auf dem Display mit oder →I angezeigt.

Für Sicherheitsschaltungen können die Relais- bzw. die Optokopplerausgänge invertiert werden, d.h. die Relais werden bei Erreichen der Vorwahlen spannungslos bzw. die Optokoppler gesperrt. Hierzu müssen die Parameter Pr.OUT1 und Pr. OUT2 bei Dauersignal auf und bei Wischsignal auf bzw. eingestellt werden.

7.3 Einstieg in ein Untermenü

Mit der Prog/Mode-Taste wird das Untermenü geöffnet und der erste Menüpunkt wird angezeigt.

A n w a h I Mit der Prog/Mode-Taste wird innerhalb des Untermenüs ein Menüpunkt angewählt.

7.5 Einstellung der Meinkpunkteg e

Mit der Taste T2 werden die einzelnen Einstellungen der Menüpunkte angewählt

i DRAWN BY: C:\WINDOWS\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\Microsoft\ Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows MicrosoftWindows

Bei Einstellungen von Zahlenwerten ist jeder Dekade eine Taste zugeordnet, mit der der Wert um Eins erhöht werden kann

7 Programmierun7.6 Übernehmen der Einstellung

7.1 Einstieg in die Programmierung

Reset-Taste und Prog/Mode-Taste für 3 s gleichzeitig drücken

⇒ In der Anzeige erscheint die Sicherheitsabfrage

Mit der Prog/Mode-Taste kann die Programmierung wieder verlassen werden.

Mit der Taste T2 wird die Weiterführung in der Programmierung gewählt

In der Anzeige erscheint die Sicherheitsabfrage

Einstieg in die Hauptmenüs durch Betätigung der Prog/Mode-Taste

7.2 An w a h l

Mit den Tasten T2 (vor) und T1 (zurück) werden die Menüs angewählt

Durch Betätigen der Prog/Mode-Taste wird die aktuelle Einstellung übernommen und in den nächsten Menüpunkt weiter geschaltet.

7.7 Be e n d e n

Während der Programmierung kann durch Betätigung der Reset-Taste die Programmierung bei jedem Menüpunkt beendet werden.

Reset-Taste betätigen

⇒ In der Anzeige erscheint die Sicherheitsabfrage

Bei Bestätigung dieser Abfrage mit der Prog/Mode-Taste beginnt das Programmiermenü von vorne. Die zuletzt eingestellten Werte bleiben erhalten. Diese können nun nochmals verändert oder kontrolliert werden.

Mit der Dekadentaste T2 wird die Beendung der Programmierung angewählt

⇒ In der Anzeige erscheint die Sicherheitsabfrage

Bei Bestätigung dieser Abfrage mit der Prog/Mode-Taste wird die Programmierung beendet und die geänderten Einstellungen im EEPROM gespeichert.

⇒ In der Anzeige wird für 2 s der Text SAVE angezeigt

7.8 Program

7.8.1 Voreingestellte

Hinweis

Es sind drei Parametersätze fest hinterlegt, die bei Bedarf angepasst werden können. Bei jedem Bestätigen der Parametersätze werden alle Parameter auf die in der Tabelle aufgeführten Werte zurückgesetzt. Der dEFAuL P.USEr kann frei programmiert werden.

dEFRuL dEFRuL PSET 1

Menü Parametersätze

Voreinstellung

Parametersatz 1

Voreinstellung

Parametersatz 2

Voreinstellung

Parametersatz 3

Freie Benutzereinstellungen

Werkseinstellungen sind grau hinterlegt

7.8.2 Tabelle Parameters

P.SET 1 P.SET 2 P.SET 3
Func C	o u	n	t
InP.PoL P	n	P	P
FiLtEr o	n		o
Count	Cnt.dir	uP.dn	Quad
MPi	LAtch	LAtch	Set
Loc.InP	ProG	ProG	ProG
ModEm	Add e	Sub m e	TrAiln ü
FActor	01.0000	01.0000	01.0000
dVfSo	01.0000	01.0000	01.0000
dP	0	0	0.00
SEtPt	000000	000000	0000.00
CoLor	red.Grn	red.Grn	red.Grn
rESmd	Man.EL	Man.EL	Man.EL
PrES 1	o n		o

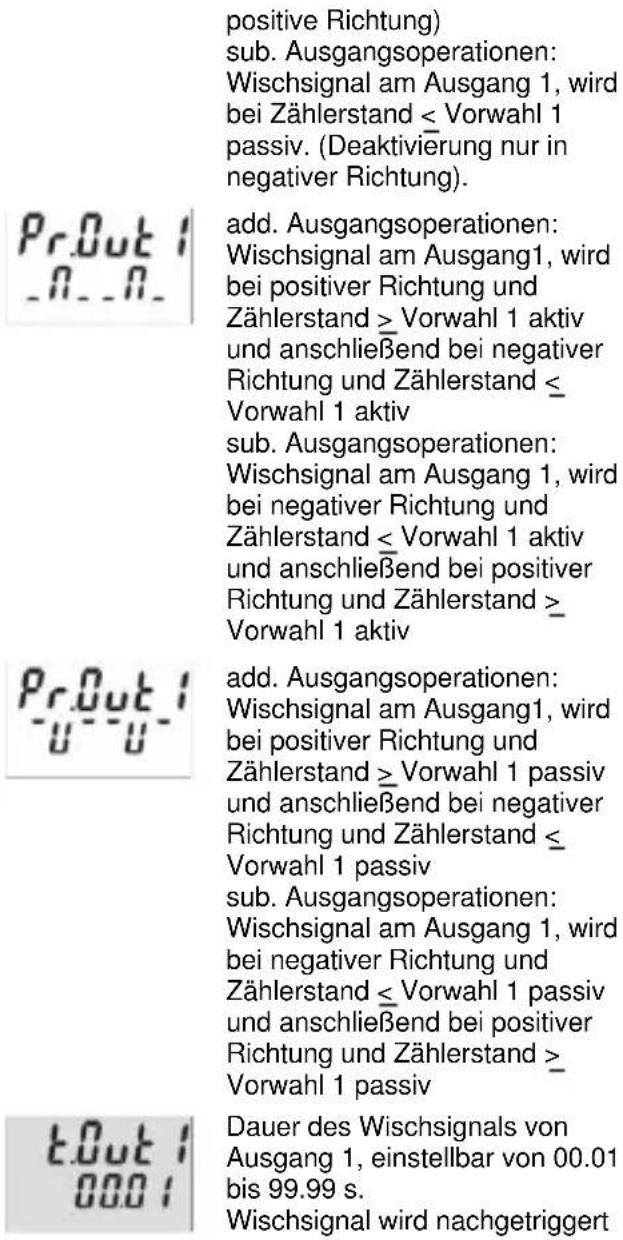

Pr.Out 1
t.Out 1		00.10
Pr.Out 2
t.Out 2		00.10	00.10

7.8.3 Einstellung der Grundfunktion

Programmiermenü Impulszähler (7.8.4)

Programmiermenü Zeitzähler/Betriebsstundenzähler (7.8.6)

Programmiermenü Tacho/Frequenzzähler (7.8.5)

7.8.4 Impulszähler

7.8.4.1 Hauptmenü für die Signal- und

S

t

e

u

Hauptmenü zum Programmieren der Signal- und Steuereingänge

Eingangspolarität

PnP: nach Plus schaltend für alle Eingänge gemeinsam

nPn: nach 0 V schaltend für alle Eingänge gemeinsam

Filter für die Signaleingänge InpA und InpB

maximale Zählfrequenz

auf ca. 30 Hz bedämpft (zur Ansteuerung mit mechanischen Kontakten)

Zähleingangsart

Zählung/Richtungssteuerung

INP A: Zähleingang INP B: Zählrichtungseingang

Differenzzählung [A – B]

INP A: Zähleingang add INP B: Zähleingang sub

Summenzählung [A + B]

INP A: Zähleingang add INP B: Zähleingang add

Phasendiskriminator

INP A: Zähleingang 0° INP B: Zähleingang 90°

Phasendiskriminator mit Impulsverdopplung

INP A: Zähleingang 0° INP B: Zähleingang 90° Jede Flanke von INP A wird gezählt

Phasendiskriminator mit Impulsvervierfachung

INP A: Zähleingang 0° INP B: Zähleingang 90° Jede Flanke von INP A und INP B wird gezählt.

Ratiomessung [A / B]

Inp A: Zähleingang A Inp B: Zähleingang B

Prozentuale Differenzzählung [(A - B) / A in %]

Inp A: Zähleingang A Inp B: Zähleingang B

Benutzereingang

Anzeige wird beim Aktivieren des MPI-Eingangs „eingefroren“ und bleibt solange „eingefroren“ bis der MPI-Eingang deaktiviert wird. Intern zählt der Vorwahlzähler weiter.

Beim Aktivieren des MPI-Eingangs wird der aktuelle Zählerstand für die gerade angewählte Vorwahl als neuen Vorwahlwert übernommen Siehe auch 7.9

Beim Aktivieren des MPI-Eingangs wird der Vorwahlzähler auf den Wert vom Parameter SEtPt gesetzt. Siehe auch 7.10

Verriegelungseingang

Beim Aktivieren des Lock-Eingangs ist die Programmierung gesperrt.

Beim Aktivieren des Lock-Eingangs ist die Einstellung der Vorwahlwerte gesperrt.

Beim Aktivieren des Lock-Eingang sind die Einstellung der Vorwahlwerte und die Programmierung gesperrt.

7.8.4.2

Hauptmenü für Aus

Hauptmenü zur Festlegung der Ausgangsoperation

Addierende Zählung

Ausgänge aktiv bei Zählerstand

Vorwahlwert Reset auf Null

Subtrahierende Zählung

Ausgang 1 aktiv bei

Zählerstand < Vorwahlwert 1

Ausgang 2 aktiv bei

Zählerstand < 0

Reset auf Vorwahlwert 2

Addierende Zählung mit automatischem Reset

Ausgang 1 aktiv bei Zählerstand ≥ Vorwahlwert 1

Ausgang 2 (Wischsignal) aktiv bei Zählerstand = Vorwahlwert 2

Automatischer Reset auf Null bei

Zählerstand = Vorwahlwert 2 Reset auf Null

Subtrahierende Zählung mit automatischem Reset

Ausgang 1 aktiv bei Zählerstand < Vorwahlwert 1

Ausgang 2 (Wischsignal) aktiv bei Zählerstand = 0

Automatischer Reset auf Vorwahl 2 bei Zählerstand = 0

Reset auf Vorwahlwert 2

Addierende Zählung mit automatischem Reset und Batchzähler

Ausgang 2 (Wischsignal) aktiv bei Hauptzähler = Vorwahlwert 2 Automatischer Reset auf Null bei Hauptzähler = Vorwahlwert 2

Batchzähler zählt die Anzahl der automatischen Wiederholungen von Vorwahl 2

Ausgang 1 aktiv bei Batchzähler

Vorwahl 1

Manueller Reset setzt beide Zähler auf Null

Elektrischer Reset setzt nur Hauptzähler auf Null

Subtrahierende Zählung mit automatischem Reset und Batchzähler

Ausgang 2 (Wischsignal) aktiv bei Hauptzähler = Null

Automatischer Reset auf Vorwahlwert 2 bei Hauptzähler = Null

Batchzähler zählt die Anzahl der automatischen Wiederholungen von Vorwahl 2

Ausgang 1 aktiv bei Batchzähler

Vorwahl

Manueller Reset setzt

Hauptzähler auf Vorwahlwert2, Batchzähler auf Null

Elektrischer Reset setzt nur

Hauptzähler auf Vorwahlwert 2

Addierende Zählung mit automatischem Reset und Gesamtsummenzähler

Ausgang 2 (Wischsignal) aktiv bei Hauptzähler = Vorwahlwert 2

Automatischer Reset auf Null bei Hauptzähler = Vorwahlwert 2

Gesamtsummenzähler zählt alle Zählimpulse vom Hauptzähler

Ausgang 1 aktiv bei

Gesamtsummenzähler > Vorwahlwert 1

Manueller Reset setzt beide Zähler auf Null

Elektrischer Reset setzt nur Hauptzähler auf Null

Subtrahierende Zählung mit automatischem Reset und Gesamtsummenzähler

Ausgang 2 (Wischsignal) aktiv bei Hauptzähler = Null

Automatischer Reset auf

Vorwahlwert 2 bei Hauptzähler = Null

Gesamtsummenzähler zählt (sub von Vorwahlwert 1) alle

Zählimpulse vom Hauptzähler Ausgang 1 aktiv bei

Gesamtsummenzähler < Null

Manueller Reset setzt beide Zähler auf die Vorwahlwerte

Elektrischer Reset setzt nur

Hauptzähler auf Vorwahlwert 2

Schleppvorwahlbetrieb

Vorwahl1 wird bei Veränderung des Vorwahlwerts 2 automatisch nachgezogen.

Reset auf Null

Vorwahl 1 relativ zu Vorwahl 2 (siehe auch unter 17. Ausgangs-Operationen)

Schleppvorwahlbetrieb mit automatischem Reset

Vorwahl1 wird bei Veränderung des Vorwahlwert 2 automatisch nachgezogen.

Automatischer Reset auf Null bei Hauptzähler = Vorwahlwert 2.

Vorwahl 1 relativ zu Vorwahl2 (siehe auch unter 17. Ausgangsoperationen)

7.8.4.3 Hauptmenü zur Konfiguration

Hauptmenü zur Anpassung der Eingangsimpulse und Anzeige

Multiplikationsfaktor

Multiplikationsfaktor von 00.0001 bis 99.9999 einstellbar. Die Einstellung 00.0000 wird nicht übernommen

Divisionsfaktor

Divisionsfaktor von 01.0000 bis 99.9999 einstellbar. Die Einstellung < 01.0000 wird nicht übernommen

keine Rückstellung möglich (rote Taste und Reset-Eingang gesperrt)

nur elektrische Rückstellung möglich (Reset-Eingang)

nur manuelle Rückstellung möglich (rote Taste)

7.8.4.5 Vorwahl 1

weiter bei 7.8.6.5

7.8.4.6 Vorwahl 2

weiter bei 7.8.6.8

Dezimalpunkteinstellung

Dezimalpunkt (nur anzeigend)

0		k	e	i	n
0	.	0	1	D	e	z	i
0	.	0	2	D	e	z	i
0.00	0	3	De	z	m	a	l	s	t	e
0		.	0	0	0	0	0
0.00000			5	De	z	i	m	a	l	s	t	e	n

7.8.5 Tacho/Frequenzzähler

7.8.5.1 Hauptmenü für die Signal- und

Steuerefingänge

In nPut		Hauptmenü zum Programmierender Signal- und Steuereingänge
4	D	e	z	i	m	a	l	s	t

Setzwert

Setzwert von -999999 bis

999999 einstellbar

Ein zuvor programmierter

Dezimalpunkt wird angezeigt

Anzeigefarbe (bei Gerät 6.92x.x1x3.xx0)

Anzeigefarbe

obere Zeile rot

untere Zeile rot

Anzeigefarbe

obere Zeile rot

untere Zeile grün

Eingangspolarität

PnP: nach Plus schaltend für alle Eingänge gemeinsam

nPn: nach 0V schaltend für alle Eingänge gemeinsam

Filter für die Signaleingänge Inp A und Inp B

maximale Zählfrequenz

auf ca. 30 Hz bedämpft (zur Ansteuerung mit mechanischen Kontakten)

7.8.4.4 Hauptmenü für Rücksetzmode

Einstellung des Rücksetzmodes

manuelle Rückstellung (mit roter Taste) und elektrische Rückstellung (Reset-Eingang)

Eingangsart Frequenzmessung

Einfache Frequenzmessung

Inp A: Frequenzeingang

Inp B: ohne Funktion

Inp B: Frequenzeingang B

Summenmessung [A + B]

Inp A: Frequenzeingang A

Inp B: Frequenzeingang B

Frequenzmessung mit Richtungserkennung [Quad]

Inp A: Frequenzeingang 0°

Inp B: Frequenzeingang 90°

Ratiomessung [A / B]

Inp A: Frequenzeingang A

Inp B: Frequenzeingang B

Prozentuale Differenzmessung [(A-B) / A in %]

Inp A: Frequenzeingang A

Inp B: Frequenzeingang B

Benutzereingang

Anzeige wird beim Aktivieren des MPI-Eingangs „eingefroren“ und bleibt solange „eingefroren“ bis der MPI-Eingang deaktiviert wird.

Intern arbeitet der

Frequenzzähler weiter

(Anzeigespeicher)

Beim Aktivieren des MPI-

Eingangs wird die aktuelle

Frequenz für die gerade

angewählte Vorwahl als neuen

Vorwahlwert übernommen.

Siehe auch 7.9

Verriegelungseingang

Beim Aktivieren des Lock-

Eingangs ist die Programmierung gesperrt.

Beim Aktivieren des Lock-

Eingangs ist die Einstellung der

Vorwahlwerte gesperrt.

Beim Aktivieren des Lock-

Eingang sind die Einstellung der

Vorwahlwerte und die

Programmierung gesperrt.

7.8.5.2 Hauptmenü zur Konfiguration

Hauptmenü zur Anpassung der

Eingangsfrequenz und Anzeige

Multiplikationsfaktor

Multiplikationsfaktor von 00.0001

bis 99.9999 einstellbar.

Die Einstellung 00.0000 wird

nicht übernommen

Divisionsfaktor

Divisionsfaktor von 01.0000 bis

99.9999 einstellbar.

Die Einstellung <01.0000 wird

nicht übernommen

Anzeigemode

Umrechnung und Anzeige der

Frequenz / Geschwindigkeit in

1/s

Umrechnung und Anzeige der

Frequenz / Geschwindigkeit in 1/min

Dezimalpunkteinstellung

Dezimalpunkt

(legt die Auflösung fest)

0 k e i n e

0.0 1 De z i m

0.00 2 Dezimalstell

0.00 0 3 De zimals tele n

Gleitende Mittelwertbildung

Gleitende Mittelwertbildung aus

AVG 2 über 2 Messungen

AVG 5 über 5 Messungen

AVG 10 über 10 Messungen

AVG 20 über 20 Messungen

Anlaufverzögerung

Anlaufverzögerung

von 00.0 bis 99.9 s einstellbar

Beim Start einer Messung

werden Messergebnisse

innerhalb dieser Zeit unterdrückt

Wartezeit

Wartezeit

von 00.1 bis 99.9 s einstellbar

Dieser Wert gibt an, wie lange

nach der letzten gültigen Flanke

gewartet werden soll, bis in der

Änzeige Null angezeigt wird.

Anzeigefarbe (bei Gerät 6.92x.x1x3.xx0)

Anzeigefarbe

obere Zeile rot

untere Zeile rot

Anzeigefarbe obere Zeile rot untere Zeile grün

7.8.5.3 Vorwahl 1

weiter bei 7.8.6.5

7.8.5.4 Vorwahl 2

weiter bei 7.8.6.6

7.8.6 Zeitzähler

7.8.6.1 Hauptmenü für die Signal- und

S t e u e

Hauptmenü zum Programmieren der Signal- und Steuereingänge

Eingangspolarität

PnP: nach Plus schaltend für alle Eingänge gemeinsam

nPn: nach 0 V schaltend für alle Eingänge gemeinsam

Filter für die Signaleingänge Inp A und Inp B

bei elektronischer Ansteuerung der Signaleingänge

bei mechanischer Ansteuerung der Signaleingänge (zur Ansteuerung mit mechanischen Kontakten)

Eingangsart Zeitmessung

Start: Flanke an Inp A Stop: Flanke an Inp B

Start: 1. Flanke an Inp B
Stop: 2. Flanke an Inp B

Zeitzählung kann nur über den Gate-Eingang gesteuert werden Inp A und Inp B ohne Funktion

Der Zeitzähler wird durch ein RESET (auf Null bei addierenden Ausgangsoperationen, auf Vorwahl 2 bei subtrahierenden

Ausgangsoperationen) zurückgesetzt und wieder gestartet. Bei addierenden Ausgangsoperationen wird bei Erreichen der Vorwahl 2, bei subtrahierenden Ausgangsoperationen bei Erreichen von Null die Zeitmessung gestoppt. Ein RESET während der Zeitzählung stoppt diese ebenfalls. Inp A und Inp B ohne Funktion.

Gatesteuerung für Zeitmessung

GATE GATELO GATE GATEHi

Zeitzählung erfolgt, wenn Gate- Eingang nicht aktiv ist.

Zeitzählung erfolgt, wenn Gate-Eingang aktiv ist

Benutzereingang

Anzeige wird beim Aktivieren des MPI-Eingangs „eingefroren“ und bleibt solange „eingefroren“ bis der MPI-Eingang deaktiviert wird. Intern zählt der Zeit-Vorwahlzähler weiter (Anzeigespeciher).

Beim Aktivieren des MPI-Eingangs wird der aktuelle Zählerstand für die gerade angewählte Vorwahl als neuen Vorwahlwert übernommen. Siehe auch 7.9

Beim Aktivieren des MPI- Eingangs wird der Zeit- Vorwahlzähler auf den Wert vom Parameter SEtPt gesetzt. Siehe auch 7.10

Verriegelungseingang

Beim Aktivieren des Lock-Eingangs ist die Programmierung gesperrt.

Beim Aktivieren des Lock-Eingangs ist die Einstellung der Vorwahlwerte gesperrt.

Beim Aktivieren des Lock-Eingang sind die Einstellung der Vorwahlwerte und die Programmierung gesperrt.

7.8.6.2

Hauptmenü für

Festlegung der

Ausgangsoperation

Addierende Zählung

Ausgänge aktiv bei Zählerstand

≥ Vorwahlwert

Reset auf Null

Subtrahierende Zählung

Ausgang 1 aktiv bei Zählerstand ≤ Vorwahlwert 1

Ausgang 2 aktiv bei Zählerstand < 0

Reset auf Vorwahlwert 2

Addierende Zählung mit automatischem Reset

Ausgang 1 aktiv bei Zählerstand

Vorwahlwert 1

Ausgang 2 (Wischsignal) aktiv bei Zählerstand = Vorwahlwert 2

Automatischer Reset auf Null bei

Zählerstand = Vorwahlwert 2

Reset auf Null

Subtrahierende Zählung mit automatischem Reset

Ausgang 1 aktiv bei Zählerstand < Vorwahlwert 1

Ausgang 2 (Wischsignal) aktiv bei Zählerstand = 0

Automatischer Reset auf Vorwahl 2 bei Zählerstand = 0

Reset auf Vorwahlwert 2

Addierende Zählung mit automatischem Reset und Batchzähler

Ausgang 2 (Wischsignal) aktiv bei Hauptzähler = Vorwahlwert 2

Automatischer Reset auf Null bei Hauptzähler = Vorwahlwert 2

Batchzähler zählt die Anzahl der automatischen Wiederholungen von Vorwahl 2

Ausgang 1 aktiv bei Batchzähler

Vorwahl 1

Manueller Reset setzt beide Zähler auf Null

Elektrischer Reset setzt nur Hauptzähler auf Null

Subtrahierende Zählung mit automatischem Reset und Batchzähler

Ausgang 2 (Wischsignal) aktiv bei Hauptzähler = Null

Automatischer Reset auf

Vorwahlwert 2 bei Hauptzähler = Null

Ausgangs

Batezählerzählt die Anzahl der automatischen Wiederholungen von Vorwahl 2

Ausgang 1 aktiv bei Batchzähler

Vorwahl

Manueller Reset setzt Hauptzähler auf Vorwahlwert 2, und den Batchzähler auf Null

Elektrischer Reset setzt nur Hauptzähler auf Vorwahlwert 2

Addierende Zählung mit automatischem Reset und Gesamtsummenzähler

Ausgang 2 (Wischsignal) aktiv bei Hauptzähler = Vorwahlwert 2

Automatischer Reset auf Null bei Hauptzähler = Vorwahlwert 2

Gesamtsummenzähler zählt alle Zählimpulse vom Hauptzähler

Ausgang 1 aktiv bei

Gesamtsummenzähler

Vorwahlwert 1

Manueller Reset setzt beide Zähler auf Null

Elektrischer Reset setzt nur Hauptzähler auf Null

Subtrahierende Zählung mit automatischem Reset und Gesamtsummenzähler

Ausgang 2 (Wischsignal) aktiv bei Hauptzähler = Null

Automatischer Reset auf

Vorwahlwert 2 bei Hauptzähler = Null

Gesamtsummenzähler zählt (sub von Vorwahlwert 1) alle

Zählimpulse vom Hauptzähler Ausgang 1 aktiv bei

Gesamtsummenzähler < Null

Manueller Reset setzt beide Zähler auf die Vorwahlwerte

Elektrischer Reset setzt nur Hauptzähler auf Vorwahlwert 2

Schleppvorwahlbetrieb

Vorwahl1 wird bei Veränderung des Vorwahlwerts 2 automatisch nachgezogen

Reset auf Null.

Vorwahl 1 relativ zu Vorwahl 2 (siehe auch unter 17. Ausgangsoperationen)

Schleppvorwahlbetrieb mit automatischem Reset

Vorwahl1 wird bei Veränderung des Vorwahlwert 2 automatisch nachgezogen

Automatischer Reset auf Null bei Hauptzähler = Vorwahlwert 2.

	Vorwahl 1 relativ zu Vorwahl 2(siehe auch unter 17. Ausgangs-operationen)		manuelle Rückstellung (mit roter Taste) und elektrische Rückstellung (Reset-Eingang)
	menü zur KonfigurationParameter-Menü zum Anpassung der Zeitbereiche und Anzeige	rESnndno rES	keine Rückstellung möglich (rote Taste und Reset-Eingang gesperrt)
Zeiteinheit			nur elektrische Rückstellung möglich (Reset-Eingang)
EPModeSEC	Zeiteinheit SekundenDezimalpunkteinstellung bestimmt die Auflösung		nur manuelle Rückstellung möglich (rote Taste)
	Zeiteinheit MinutenDezimalpunkteinstellung bestimmt die Auflösung	7.8.6.5 Hauptmenü für Vorwahl 1
	Zeiteinheit StundenDezimalpunkteinstellung bestimmt die Auflösung		Hauptmenü zum Ein/Ausschalten der Vorwahl 1
			Vorwahl 1 ein
	Zeiteinheit Std. Min. s		Vorwahl 1 aus und ohne Funktion
Dezimalpunkteinstellung (Auflösung)
	Dezimalpunkt(legt die Auflösung fest)0 . 0 1 De zi r0 . 0 0 2 Dezimalste0.000 3 Dezimalstelen		add. Ausgangsoperationen:Dauersignal am Ausgang1, wirdbei Zählerstand > Vorwahl 1 aktivsub. Ausgangsoperationen:Dauersignal am Ausgang 1, wirdbei Zählerstand < Vorwahl 1 aktiv
Setzwert
	Setzwert von 000000 bis 999999einstellbarDer zuvor programmierterDezimalpunkt wird angezeigt		add. Ausgangsoperationen:Dauersignal am Ausgang1, wirdbei Zählerstand > Vorwahl 1 passivsub. Ausgangsoperationen:Dauersignal am Ausgang 1, wirdbei Zählerstand < Vorwahl 1 passiv
Anzeigefarbe (bei 6.92x.x1x3.xx0)
	Anzeigefarbeobere Zeile rotuntere Zeile rot		add. Ausgangsoperationen:Wischsignal am Ausgang1, wirdbei Zählerstand > Vorwahl 1 aktiv. (Aktivierung nur in positiver Richtung)sub. Ausgangsoperationen:Wischsignal am Ausgang 1, wirdbei Zählerstand < Vorwahl 1 aktiv(Aktivierung nur in negativer
	Anzeigefarbeobere Zeile rotuntere Zeile grün
7.8.6.4 Hauptmenü für Rücksetzmöchuleg)
	Einstellung des Rücksetzmodes		add. Ausgangsoperationen:Wischsignal am Ausgang1, wirdbei Zählerstand > Vorwahl 1 passiv. (Deaktivierung nur in

Zeiteinheit

EPNodeSEC

7.8.6.5 Hauptmenü für Vorwahl 1
Dezimalpunkteinstellung (Auflösung)
Setzwert
Anzeigefarbe (bei 6.92x.x1x3.xx0]
7.8.6.4
RücksetzmRöchdueg)

positive Richtung) sub. Ausgangsoperationen: Wischsignal am Ausgang 1, wird bei Zählerstand ≤ Vorwahl 1 passiv. (Deaktivierung nur in negativer Richtung). Pr.Out 1 -0...0- add. Ausgangsoperationen: Wischsignal am Ausgang1, wird bei positiver Richtung und Zählerstand ≥ Vorwahl 1 aktiv und anschließend bei negativer Richtung und Zählerstand ≤ Vorwahl 1 aktiv sub. Ausgangsoperationen: Wischsignal am Ausgang 1, wird bei negativer Richtung und Zählerstand ≤ Vorwahl 1 aktiv und anschließend bei positiver Richtung und Zählerstand ≥ Vorwahl 1 aktiv Pr.Out 1 -0...0- add. Ausgangsoperationen: Wischsignal am Ausgang1, wird bei positiver Richtung und Zählerstand ≥ Vorwahl 1 passiv und anschließend bei negativer Richtung und Zählerstand ≤ Vorwahl 1 passiv sub. Ausgangsoperationen: Wischsignal am Ausgang 1, wird bei negativer Richtung und Zählerstand ≤ Vorwahl 1 passiv und anschließend bei positiver Richtung und Zählerstand ≥ Vorwahl 1 passiv t.Out 1 000: Dauer des Wischsignals von Ausgang 1, einstellbar von 00.01 bis 99.99 s. Wischsignal wird nachgetriggert

7.8.6.6 Hauptmenü für Vorwahl 2

Hauptmenü für Vorwahl 2

add. Ausgangsoperationen: Dauersignal am Ausgang2, wird bei Zählerstand >= Vorwahl 2 aktiv

sub. Ausgangsoperationen: Dauersignal am Ausgang 2, wird bei Zählerstand ≤ Null aktiv

add. Ausgangsoperationen: Dauersignal am Ausgang2, wird bei Zählerstand > Vorwahl 2 passiv

sub. Ausgangsoperationen: Dauersignal am Ausgang 2, wird bei Zählerstand < Null passiv

add. Ausgangsoperationen: Wischsignal am Ausgang2, wird bei Zählerstand > Vorwahl 2 aktiv (Aktivierung nur in positiver Richtung). sub. Ausgangsoperationen: Dauersignal am Ausgang 2, wird bei Zählerstand < Null aktiv (Aktivierung nur in negative Richtung)

add. Ausgangsoperationen: Wischsignal am Ausgang2, wird bei Zählerstand >_Vorwahl 2 passiv (Deaktivierung nur in positive Richtung) sub. Ausgangsoperationen: Dauersignal am Ausgang 2, wird bei Zählerstand <Null passiv (Deaktivierung nur in negative Richtung).

add. Ausgangsoperationen: Wischsignal am Ausgang2, wird bei positiver Richtung und Zählerstand ≥ Vorwahl 2 aktiv und anschließend bei negativer Richtung und Zählerstand ≤ Vorwahl 2 aktiv sub. Ausgangsoperationen: Wischsignal am Ausgang 2, wird bei negativer Richtung und Zählerstand ≤ Null aktiv und anschließend bei positiver Richtung und Zählerstand > Null aktiv

add. Ausgangsoperationen: Wischsignal am Ausgang2, wird bei positiver Richtung und Zählerstand > Vorwahl 2 passiv und anschließend bei negativer Richtung und Zählerstand <_ Vorwahl 2 passiv sub. Ausgangsoperationen: Wischsignal am Ausgang 2, wird bei negativer Richtung und Zählerstand < Null passiv und anschließend bei positiver Richtung und Zählerstand > Null passiv

Dauer des Wischsignals von Ausgang 2, einstellbar von 00.01 bis 99.99 s. Wischsignal wird nachgetriggert.

Aktiv:

Relais bzw. Optokoppler werden bei Erreichen des Vorwahlwerts angesteuert.

Passiv:

Relais wird bei Erreichen des Vorwahlwert spannungslos bzw. der Optokoppler gesperrt.

7.9 V o r w a h

7.9.1 Einstellung über Dekadentaster

Im Betriebsmode wird in der unteren Zeile immer Preset 2 angezeigt. Ausnahme sind die Ausgangsoperationen AddBat, SubBat, AddTot und SubTot.

Prog/Mode-Taste betätigen bis die zu ändernde Vorwahl PR1 oder PR2 angezeigt wird.

Beliebige Dekadentaste betätigen

⇒ Anzeige schaltet in den Editiermode

Mit Dekadentasten gewünschten Vorwahlwert einstellen

Prog/Mode-Taste betätigen um den Wert zu bestätigen und zu speichern

⇒ Anzeige schaltet in den Editiermode der nächsten Vorwahl PR2 oder PR1

Ca. 3 s nach dem letzten Betätigen der Dekadentasten oder durch Betätigen der Reset-Taste wird der neue Vorwahlwert übernommen und in den Betriebsmode zurück geschaltet.

7.9.2 Einstellung mit Teach-Funktion

MPI-Eingang auf tEAch programmieren

Im Betriebsmode mit der Prog/Mode-Taste die zu ändernde Vorwahl auswählen

MPI-Eingang (NPN oder PNP-Eingangslogik) kurzzeitig aktivieren

→ der aktuelle Zählerstand wird als neuer Vorwahlwert übernommen

Der Vorwahlwert kann anschließend weiter mit den Dekadentaster geändert werden

7.9.3 Einstellung bei Schleppvorwahl

Bei programmierter Schleppvorwahl kann der Wert für Vorwahl 2 über die Dekadenschalter oder über die Teach-Funktion eingestellt werden. I I u Für Vorwahl 1 muss der Wert weiterhin über die Dekadenschalter eingestellt werden. Hier ist die Teach-Funktion ausgeschaltet.

7.10 Setz-Funki

Impulszähler und Zeitzähler können über die Setzfunktion auf einen Wert voreingestellt werden.

MPI-Eingang auf SEt programmieren

Menüpunkt SEtPt auf gewünschten Wert einstellen

MPI-Eingang (NPN oder PNP-Eingangslogik) kurzzeitig aktivieren

⇒ Impulszähler bzw. Zeitzähler wird bei add. Ausgangsoperationen auf den Wert von SEtPt voreingestellt, bei sub. Ausgangsoperationen auf die Summe von Vorwahl 2 und den Wert von SEtPt.

8 Fehlermeldung

Err 1 Setzwert außerhalb des erlaubten Bereichs

9 Anschlussbele 902.2 Anführung mit Optokoppler

1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 10 17 18 19 20 9 10 11 12 13 14 15

Nr	Benennung	Funktion
9	C o l l e c t o r 1	Ausgang 1
10	Emitter1
11	Emitter 2	Ausgang 2
12	nicht belegt
13	Collector 2
14	AC: 100 ... 240 VAC ± 10% N~AC: 24 VAC N~DC: 10..30 VDC	Spannungs-versorgung
15	AC: 100 ... 240 VAC ± 10% L~AC: 24 VAC L~DC: GND (0 VDC)	Spannungs-versorgung

9.1 Signal- und Steuereingänge

Nr	B	e	n	n	e
1	AC: 24 VDC/80 mA DC: UB durchgeschleift			Sensorversorgungs-Spannung
2	GND (0 VDC) Gemeinsamer			Anschluss Signal-und Steuereingänge
3	I	N	P	A	S
4	I	N	P	B	S
5	R	E	S	E	T
6	L	O	C	K	T
7	G	A	T	E	T
8	M	P	I	B	e

9.2SPANnu n g s v e r s o r g

10 Technische Daten

n n u n g

10.1 Allgemeine Daten

Anzeige	LCD positiv oder negativ,hinterleuchtet
	2 x 6-stellig
Ziffernhöhe	obere Zeile	9 mm
	untere Zeile	7 mm
	Sonderzeichen	2 mm
a n g A	Blinken, 1 s
Übersteuerung/	Zähler verliert bis 1 Dekade
b n g B	keine Impulse
Untersteuerung
i n g a n g	>10 Jahre, EEPROM
Datensicherung	8 Tasten
Bedienung

g a n g 10.2 Impulszähler

Zählfrequenz max. 55 kHz (siehe unter 13. Frequenzen typ.)

Ansprechzeit der Ausgänge:

Relais

Add;Sub;Trail < 13 ms

bei automatischer Wiederholung < 13 ms

A/B ; (A-B)/A < 34 ms

1 Optokoppler

bei automatischer Wiederholung < 1 ms

A/B ; (A-B)/A < 23 ms

10.3 Tacho/Frequenzzähler

Frequenzbereich	0,01 Hz bis 65 kHz (siehe unter 13. Frequenzen typ.)Bei Frequenzen < 10 Hz muss die Wait-Time entsprechend vergrößert werden um eine Anzeige zu erhalten
Messprinzip	≤ 76.3 Hz Periodendauer > 76.3 Hz TorzeitTorzeit ca. 13,1 ms

9.2.1 Ausführung mit Relais

Nr	Benennung	Funktion
9	R e l a i s k o n t	A k t C . Ausgang 1
10	Relaiskontakt N.O.1
11	Relaiskontakt C.2	Ausgang 2
12	Relaiskontakt N.O.2
13	Relaiskontakt N.C.2
14	AC: 100 ... 240 VAC ± 10% N~ DC: 10..30 VDC	Spannungs-versorgung
15	AC: 100 ... 240 VAC ± 10% L~ DC: GND (0 VDC)	Spannungs-versorgung

Messfehler < 0,1% je Kanal

Ansprechzeit der Ausgänge:

1-Kanal-Betrieb < 100 ms @ 40 kHz

< 350 ms @ 65 kHz

2-Kanal-Betrieb < 150 ms @ 40 kHz

< 600 ms @ 65 kHz

1 0 . 4 Zeitzähle

Sekunden 0.001 s ... 999 999 s

Minuten 0.001 min ... 999 999 min

Stunden 0.001 h .. 999 999 h

h . m i n . s 0 0 h .

9 9 h .

kleinste messbare Zeit 500μs

M e s s f e h l e r <

Ansprechzeit der Ausgänge:

10.5 Signal- und Steuereingänge

SELV Kreise, Reinforced / doppelte Isolierung

P o l a r i t ä t : p r f ü r a ll

Eingangswiderstand 5 kΩ

Impulsform beliebig

Schaltpegel bei AC-Versorgung:

HTL-Pegel Low: 0 ... 4 VDC

High: 12 ... 30 VDC

Schaltpegel bei DC-Versorgung:

HTL-Pegel Low: 0 ... 0,2 x UB

High: 0,6 x UB ... 30 VDC

4-30 V Pegel Low: 0 ... 2 VDC

High: 3,5 ... 30 VDC

Mindestimpulsdauer des Reseteingangs: 1 ms

Mindestimpulsdauer der Steuereingänge: 10 ms

10.6 Ausgänge

Ausgang 1

Relais mit Schließkontakt

Vorgeschriebene Absicherung: 3A

programmierbar als Öffner oder Schließer

Schaltspannung max. 250 VAC/ 110 VDC

Schaltstrom max. 3 A AC/ A DC

mi n . 3 0

Schaltleistung max. 750 VA / 90 W

Die Maximalen Werte dürfen auf keinen Fall überschritten werden!

Mechanische Lebensdauer (Schaltspiele) 2x10 ^7

Anzahl der Schaltspiele bei 3 A/250 V AC 1x10 5

Anzahl der Schaltspiele bei 3 A/ 30 V DC 1x10 5

oder NPN-Optokoppler

Schaltleistung

U_CESAT bei IC = 10 mA: max. 2,0 V U_CESAT bei IC = 5 mA: max. 0,4 V

Ausgang 2

Relais mit Wechselkontakt

Vorgeschriebene Absicherung: 3A

Schaltspannung max. 250 VAC/ 150 VDC

Schaltstrom max. 3 A AC/ A DC

mi n . 3 0

Schaltleistung max. 750 VA/ 90 W

0 m	Die Maximalen Werte dürfen auf keinen Fallüberschritten werden! . .
9	m i n . 5 9 s

Mechanische Lebensdauer (Schaltspiele) 20x10 ^6

Anzahl der Schaltspiele bei 3 A/250 V AC 5x10 ^4

Anzahl der Schaltspiele bei 3 A/30 V DC 5x10 ^4 m s

oder NPN-Optokoppler < 1

Schaltleistung 30 V DC/10 mA

U_CESAT bei IC = 10 mA: max. 2,0 V

U_CESAT bei IC = 5 mA: max. 0,4 V

gram mier bar NPN / e1 0 . E7 i S rp ag n än un n gg se

AC-Versorgung: 100 ... 240 V AC / max. 9,5 VA

50/ 60 Hz, Toleranz ± 10%

Absicherung extern: T 0,1 A

24 VAC +/- 10% / max. 6 VA

50 / 60 Hz

Absicherung extern: T0,315 A

DC-Versorgung: 10 ... 30 V DC/ max. 5 W

mi t V e r p

Absicherung extern T 0,2 A

10.8 Sensorver

(Spannungsausgang für externe Sensoren)

SELV Kreise, Reinforced / doppelte Isolierung

bei AC-Versorgung: 24 V DC ±15%, 80 mA

bei DC-Versorgung: max. 80 mA, angeschlossene

Sp an n u n

du r c h ve r

10.9 Klimatisch

Betriebstemperatur: -20°C .. +65°C

Lagertemperat: -25°C .. 75°C C

Luftfeuchtigkeit: r.F. 93% bei +40°C,

ni c h t b e

Höhe: bis 2000 m

10.10 EMV

Störfestigkeit: EN 61000-6-2

mit geschirmten Signal- und

Steuerleitungen

Störaussendung: EN 55011 Klasse B

3 0 V D C / 1 0 m A

10.11 Gerätesicherheit 12 Bestellschlüssel

Auslegung nach: EN 61010 Teil 1

Schutzklasse: Schutzklasse 2 (frontseitig)

nur die Frontseite ist Bedienerberührbar eingestuft.

E i n s a t z g e b i e t : Ü b e r s p

Isolation:

Front: Doppelte Isolierung,

Rückseite: Basisisolierung,

Signaleingänge und

Sensorversorgung: SELV

10.12 Mechanische Daten

Gehäuse: Schalttafeleinbaugehäuse nach DIN 43 700, RAL 7021

Abmessungen: 48 x 48 x 91 mm

Schalttafelausschnitt 45 +0,6 x 45 +0,6 mm

Einbautiefe: ca. 107 mm inkl. Klemmen

Gewicht: ca. 125 g

Schutzart: IP65 (frontseitig), nur Gerät

Gehäusematerial: Polycarbonat UL94 V-2

Vibrationsfestigkeit 10 - 55 Hz / 1 mm / XYZ

(EN 60068-2-6): 30 min in jede Richtung

Schockfestigkeit:

EN 60068-2-27 100G / 2 ms / XYZ

3 mal in jede Richtung

EN 60068-2-29 10G / 6 ms / XYZ

2000 mal in jede Richtung

10.13 Anschlüsse

Spannungsversorgung und Ausgänge:

Steckbare Schraubklemme, 7-polig, RM5,08

Aderquerschnitt, max. 2,5 mm²

Signal- und Steuereingänge:

Steckbare Schraubklemme, 8-polig, RM 3,81

Aderquerschnitt, max. 1,5 mm²

11 Lieferumfang

Vorwahlzähler

Spannbügel

Bedienungsanleitung

6.924.X1XX.XX0

Eingangspegel 0 = Standardpegel (HTL) A = 4-30 VDC Pegel* Spannungsversorgung V e r 0 = 100 ... 240 VAC ±10% n n 2 = 24 VAC +/- 10% 3 = 10 .. 30 VDC LCD-Ausführung 0 = nicht hinterleuchtet 1 = grün hinterleuchtet* 2 = LED Look* 3 = Multicolor Ausgänge 0 = Relais 1 = Optokoppler* Front 0 = Kübler-Ausführung A = Neutrale Ausführung*

* mit 24 VAC Versorgungsspannung auf Anfrage

13 Frequenzen (typ.)

13.1 Impulszähler

HTL-Pegel

AC-Versorgung	typ.Low		2,5 V
	t	y	p
DC-Versorgung 12V	typ.Low	2 V
	t	y	p
DC-Versorgung 24V	typ.Low	2,5 V
	t	y	p

	Add Sub Trail	AddAr SubAr AddBat SubBat TrailAr	AddTot SubTot
Cnt.Dir	55 kHz	2,8 kHz	2,7 kHz
Up.Dn Up.Up	29 kHz	2,8 kHz	2,7 kHz
Quad Quad 2	28 kHz	1,4 kHz	1,3 kHz
Quad 4	18 kHz	1,2 kHz	0,9 kHz
A/B (A-B)/A	29 kHz

4-30 V-Pegel

t	y	p	.	L	o	w	1	,	0	V
typ.	High	4,0	V

	Add Sub Trail	AddAr SubAr AddBat SubBat TrailAr	AddTot SubTot
Cnt.Dir	9 kHz 2,7	kHz 2,4 kHz
Up.Dn Up.Up	9 kHz 2,7	kHz 2,4 kHz
Quad Quad 2	9 kHz 1,2	kHz 1,2 kHz
Quad 4	9 kHz 1,2	kHz 0,9 kHz
A/B (A-B)/A	9 kHz

1 3 . 2 F r e q u e n z z ä h l e r

HTL-Pegel

A

C

-

V

e

r

s

o

r

g

u

n

g

t

y

p

.

L

o

w

2

,

5

V

t

y

p

.

H

i

g

h

2

2

DC-Versorgung 12V

typ.Low

2 V

t

y

p

.

H

i

g

h

1

0

DC-Versorgung 24V

typ.Low

2,5 V

t

y

p

.

H

i

g

h

2

2

4-30 V-Pegel

t

y

p

.

L

o

w

1

,

0

t

y

p

.

H

i

g

h

4

,

0

HINWEIS: Schaltpegel der Eingänge

Schaltpegel bei AC-Versorgung:

HTL-Pegel Low: 0 .. 4 VDC

High: 12 .. 30 VDC

Schaltpegel bei DC-Versorgung:

HTL-Pegel Low: 0 .. 0,2 x UB

High: 0,6 x UB .. 30 VDC

4-30 V-Pegel Low: 0 .. 2 VDC

High: 3,5 .. 30 VDC

14 Eingangsarten Impulszählung

F u n	k t i o n D i a g r a m mHinweis: Wenn GATE-Eingang aktiv keine ZählungP = Preset (Vorwahlwert)	PnP: Zählung bei steigender FlankenPn: Zählung bei fallender Flanke
C n	. D i r	np A: Zähleingangnp B: ZählrichtungAdd: Anzeige 0 --> VorwahlSub: Anzeige Vorwahl -> 0
U p	D n	np A: Zähleingang addnp B: Zähleingang subAdd: Anzeige 0 --> VorwahlSub: Anzeige Vorwahl -> 0
U p		np A: Zähleingang 1 addnp B: Zähleingang 2 addAdd: Anzeige 0 --> Vorwahl
Q u		A 90° Bnp A: ZähleingangZählung an einer Flankenp B: Umkehr der RichtungAdd: Anzeige 0 --> VorwahlSub: Anzeige Vorwahl -> 0
Quad 2		A 90° Bnp A: ZähleingangZählung bei steigender undfallender Flankenp B: Umkehr der RichtungAdd: Anzeige 0 --> VorwahlSub: Anzeige Vorwahl -> 0
Funktion DiagrammHinweis: Wenn GATE-Eingang aktiv keine Zählung		PnP: Zählung bei steigender FlankenPn: Zählung bei fallender Flanke
Quad 4		A 90° BInp A: ZähleingangZählung bei steigender und fallender FlankeInp B: ZähleingangZählung bei steigender und fallender Flanke, Umkehr der RichtungAdd: Anzeige 0 --> VorwahlSub: Anzeige Vorwahl -> 0
A/B		Inp A: Zähleingang 1Inp B: Zähleingang 2Formel:A / B
(A -	B) / A	Inp A: Zähleingang 1Inp B: Zähleingang 2Formel:(A-B)/A x100

15 Eingangsarten Zeitmessung

Funktion Diagramm PnP: Zählung bei

I n A

. I n RINPAINP BIGATEADDSUB

steigender FlankenPn: Zählung bei fallenderFlanke

I n B

. I n RINP BIGATEADDSUB

Inp A: StartInp B: StopAdd: Anzeige 0 --> VorwahlSub: Anzeige Vorwahl -> 0

F r R

r u nGATEADDSUB

Inp A: ohne FunktionInp B: ohne FunktionSteuerung derZeitmessung nur überGATE-EingangAdd: Anzeige 0 --> VorwahlSub: Anzeige Vorwahl -> 0

A u

t oGATERESETPRESE ADD 0 0 .... T1 0 .... T2 .... T2+T3 0 ....SUB

Inp A ohne FunktionInp B ohne FunktionSteuerung derZeitmessung über RESET(manuell oder elektrisch)Add: Anzeige 0 --> VorwahlSub: Anzeige Vorwahl -> 0

16 Eingangsarten Frequenzzähler

Funktion Diagramm PnP: Zählung bei		steigender FlankenPn: Zählung bei fallender Flanke
A		Inp A: FrequenzeingangInp B: ohne Funktion
A s	u b B	Inp A: Frequenzeingang 1Inp B: Frequenzeingang 2Formel:A - B
A a	d d B	Inp A: Frequenzeingang 1Inp B: Frequenzeingang 2Formel:A + B
Q u	a d	A 90° BInp A: Frequenzeingang 1Inp B: Umkehr der Richtung
A / B		Inp A: Frequenzeingang 1Inp B: Frequenzeingang 2Formel:A / B
( A -	B ) / A	Inp A: Frequenzeingang 1Inp B: Frequenzeingang 2Formel:(A - B)/A x100

17 Ausgangsoperationen

Mode	d e Diagramm		Mode Diagram
Ad	d	Su	b
A d c	A r	Su b	A r
A d d	B at	Su b Bat	B at
A d d	T ot	Su b	T ot

M o	d e D i a g r a m m
T r	a i lRESETPR1PR2PR1COUNTER OUT P1Δ +/-PR1OUT P1Δ +PR1OUT P1Δ -PR1OUT P2
T r a	i l A rRESETPR1PR2PR1COUNTER OUT P1Δ +/-PR1OUT P1Δ +PR1OUT P1Δ -PR1OUT P2

18 Maßbilder

Maße in mm [inch]

48 [1.89] 48 [1.89] 45 [1.77] 15,5 [0.61] max. 10,5 [0.413] 4,25 [0.167] 91 [3.583] 7 [0.276]

Schalttafelausschnitt

45⁺⁰°⁰ [1.772⁺⁰°²⁴] 45⁺⁰°⁵ [1.772⁺⁰°²⁴]

CODIX 924

Kubler 123458 123456

Kübler
