CODIX 531 - Messgeräte Kübler - Kostenlose Bedienungsanleitung

Produkttyp	Digitalanzeige für Pt100/Ni100-Widerstandsthermometer
Marke	Kübler
Modell	CODIX 531
Kategorie	Messgeräte
Gehäuseabmessungen	48 x 24 mm (Einbau nach DIN 43 700)
Einbauausschnitt	45+0,6 x 22,2+0,3 mm
Einbautiefe	Ca. 59 mm
Gewicht	Ca. 50 g
Gehäusematerial	Kunststoff, RAL 7021
Schutzart (Frontseite)	IP 65
Versorgungsspannung	10..30 V DC, mit Verpolungsschutz und galvanischer Trennung
Leistungsaufnahme	Max. 40 mA
Anzeige	Rote LED, 5 Dekaden, Höhe 8 mm
Signaleingang	Widerstandsthermometer Pt100 nach DIN IEC 751 oder Ni100
Messbereich Pt100	-199,9°C bis +850,0°C (-327,8°F bis 1562,0°F)
Auflösung	0,1°C/0,1°F oder 1°C/1°F (programmierbar)
Fühleranschlussarten	2, 3 oder 4 Leiter (programmierbar)
Hauptfunktionen	Anzeige Momentanwert, Min, Max; Speicherung über Latch-Eingang; EEPROM-Sicherung
Betriebstemperatur	-20°C bis +65°C, relative Luftfeuchte <85%
Lagertemperatur	-25°C bis +70°C
Sicherheit	Galvanische Trennung (Versorgung/Eingang), Verpolungsschutz, Prüfspannung 500 Veff
Wartung und Reinigung	Reinigen Sie die Frontseite mit einem weichen, trockenen Tuch. Trennen Sie vor der Wartung die Stromversorgung.
Ersatzteile und Reparatur	Nicht angegeben. Kontaktieren Sie den Hersteller oder einen autorisierten Service.
Lieferumfang	Anzeigegerät, Montagebügel, Frontrahmen (2), Dichtung, mehrsprachige Anleitung, Satz Klebesymbole

Häufig gestellte Fragen - CODIX 531 Kübler

Wie programmiere ich den CODIX 531?

Schalten Sie das Gerät aus, drücken Sie gleichzeitig beide Tasten auf der Vorderseite und schalten Sie es wieder ein. Die Anzeige zeigt 'rRnGE' und den ersten Parameter. Verwenden Sie die rote/linke Taste, um eine Dekade auszuwählen, und die graue/rechte Taste, um den Wert zu ändern. Halten Sie die rote Taste gedrückt und drücken Sie die graue Taste, um zu bestätigen und zum nächsten Parameter zu gelangen.

Welche Fühlertypen können verwendet werden?

Der CODIX 531 akzeptiert Pt100-Widerstandsthermometer nach DIN IEC 751 und Ni100. Der Fühlertyp wird im Programmiermenü (Parameter 5.4.1) ausgewählt.

Wie werden die Minimal- und Maximalwerte angezeigt?

Im Betrieb drücken Sie die rechte/graue Taste, um durch die Anzeigen zu blättern: aktueller Wert, Minimalwert, Maximalwert. Jeder Tastendruck zeigt den Funktionsnamen für 2 Sekunden an, danach den entsprechenden Wert.

Was tun, wenn die Anzeige 'ooooo' oder 'uuuuu' anzeigt?

'ooooo' bedeutet eine Überschreitung des Messbereichs nach oben, 'uuuuu' eine Unterschreitung. Überprüfen Sie, ob der Fühler richtig angeschlossen ist und die gemessene Temperatur innerhalb der Grenzen liegt (-199,9°C bis +850°C für Pt100). Siehe Kapitel 7 für Fehlermeldungen.

Wie setze ich den Maximal- oder Minimalwert zurück?

Stellen Sie sicher, dass die Rücksetzfunktion in der Programmierung aktiviert ist (Parameter 5.4.6.1 und 5.4.7.1). Zeigen Sie dann den Max- oder Min-Wert an und drücken Sie die rote/linke Taste, um ihn zurückzusetzen. Der aktuelle Wert wird zum neuen Max/Min-Wert.

Welche Versorgungsspannung wird benötigt?

Das Gerät benötigt eine Gleichspannung von 10 bis 30 V DC. Der maximale Stromverbrauch beträgt 40 mA. Die Stromversorgung ist verpolungsgeschützt und galvanisch vom Signaleingang getrennt.

Wie schließe ich einen Pt100-Fühler in 2-Leiter-Technik an?

Verwenden Sie die Klemmen 4, 5, 6 und 7 gemäß dem Anschlussplan. Bei einem 2-Leiter-Fühler müssen Sie den Leitungswiderstand berücksichtigen (Parameter 5.4.2.1). Der CODIX 531 ermöglicht die Programmierung für 2, 3 oder 4 Leiter.

Was bedeutet der Latch-Eingang?

Der Latch-Eingang (Klemme 3) friert die Anzeige auf den aktuellen Messwert ein, wenn ein High-Signal (4-30 V DC) anliegt. Die Erfassung von Min/Max-Werten läuft im Hintergrund weiter. Nützlich zum Erfassen eines Wertes zu einem bestimmten Zeitpunkt.

Wie reinige ich das Gerät?

Trennen Sie vor der Reinigung die Stromversorgung. Verwenden Sie ein weiches, trockenes Tuch zum Abwischen der Frontseite. Verwenden Sie keine Scheuermittel oder Lösungsmittel.

Was sind die genauen Maße für den Einbau?

Der Einbauausschnitt muss 45+0,6 mm Breite und 22,2+0,3 mm Höhe haben. Die Einbautiefe beträgt ca. 59 mm. Das Gehäuse wird in eine Standard-Panelstärke eingebaut.

BEDIENUNGSANLEITUNG CODIX 531 Kübler

für Widerstands-Thermometer

Pt100, Ni100

Digital display

1 Kurzbeschreibung ....3
2 Sicherheits- und Warnhinweise ....3

2.1 Bestimmungsgemäßer Gebrauch ....3

3 Einbau 4

3.1 Installation 4
3.2 Elektrischer Anschluss 4

4 Inbetriebnahme 4
5 Programmierung ....4

5.1 Einstieg in die Programmierung ....4
5.2 Parametereinstellung ändern 5
5.3 Parametereinstellung übernehmen ....5
5.4 Programmieren ....5
5.5 Ende der Programmierung....7

6 Bedienung 7

6.1 Anzeige im Betrieb umschalten ....7
6.2 Momentanwertspeicherung 8

7 Fehler- und Alarmmeldungen 8
8 Allgemeine technische Daten 8

8.1 Elektrische Daten 8
8.2 Mechanische Daten 8
8.3 Umgebungsbedingungen 9

9 Lieferumfang 9
10 Bestellschlüssel....9
11 Abmessungen 9

Hinweis:

Die in dieser Bedienungsanleitung grau unterlegten Felder sind die werksseitig eingestellten Default-Werte.

1 Kurzbeschreibung

Die Digitalanzeige ist ein leicht zu bedienendes, mikroprozessor gesteuertes Instrument zur Anzeige (und Erfassung) von Temperaturmesswerten. Die Temperaturen werden mit Pt100- oder Ni100-Widerstandsthermometern gemessen. Sie können entweder den aktuellen Messwert, den Maximalwert oder den Minimalwert anzeigen. Bei einem Power Off wird der Maximal- und Minimalwert in einem EEPROM gespeichert. Die Werte stehen beim nächsten Power On wieder zur Verfügung. Der über einen Optokoppler galvanisch vom Signalein-gang getrennte Latch-Eingang ermöglicht das Speichern des aktuellen Messwertes. Die Versorgungsspannung (10 .. 30 V DC) ist über einen DC/DC-Wandler vom Signaleingang galvanisch getrennt.

2 Sicherheits- und Warnhinweise

Benutzen Sie diese Anzeige nur

– bestimmungsgemäß
– in technisch einwandfreiem Zustand
– unter Beachtung der Bedienungsanleitung und den allgemeinen Sicherheitsbestimmungen.

1. Vor Durchführung von Installations- oder Wartungsarbeiten stellen Sie bitte sicher, dass die Digitalanzeige von der Versorgungsspannung getrennt ist.
2. Setzen Sie die Digitalanzeige nur bestimmungsgemäß ein.
3. In technisch einwandfreiem Zustand.
4. Unter Beachtung der Bedienungsanleitung und den allgemeinen Sicherheitsbestimmungen.
5. Beachten Sie länder- und anwendungsspezifische Bestimmungen
6. Die Digitalanzeige ist nicht geeingent für den explosionsgeschützten Bereich und den Einsatzbereichen, die in EN 61010 Teil 1 ausgeschlossen sind.
7. Die Digitalanzeige darf nur im ordnungsgemäß eingebautem Zustand entsprechend dem Kapitel "allgemeine technische Daten" betrieben werden.

2.1 Bestimmungsgemäßer Gebrauch

Die Digitalanzeige darf nur als Einbaugerät eingesetzt werden. Der Einsatzbereich dieser Anzeige liegt in industriellen Prozessen und Steuerungen. In den Bereichen von Fertigungsstraßen der Metall-, Holz-, Kunststoff-, Papier-, Glas- und Textilindustrie u.ä.

Überspannungen an den Schraubklemmen der Digitalanzeige müssen auf den Wert der Überspannungskategorie II begrenzt sein.

Wird die Digitalanzeige zur Überwachung von Maschinen oder Ablaufprozessen eingesetzt, bei denen infolge eines Ausfalls oder einer Fehlbedienung der Digitalanzeige eine Beschädigung der Maschine oder ein Unfall des Bedienungspersonals möglich ist, dann müssen Sie entsprechende Sicherheitsvorkehrungen treffen.

5.31.01 °C Kubler COHIX

3 Einbau

3.1 Installation

1. Die Digitalanzeige darf nicht in der Nähe von Schützen oder Motorenanlassern installiert werden.
2. Zur Vermeidung von Kurzschlüssen zwischen benachbarten Klemmstellen empfiehlt sich die Verwendung von Aderendhülsen.
3. Um Störeinflüsse auf den Messeingang so gering wie möglich zu halten, trennen Sie die Signal- und Versorgungsleitung räumlich voneinander.

3.2 Elektrischer Anschluss

3.2.1 Widerstandsthermometer Pt100/Ni100

2-Leiter-Widerstandsthermomenter

1 2 3 4 5 6 7 □□□□□□□□□ v

4-Leiter-Widerstandsthermomenter

Nach dem Einschalten der Versorgungsspannung wird:

1. ein Displaytest durchgeführt (Dauer: 2 Sekunden)
2. der Gerätetyp und die Softwareversion angezeigt (Dauer: 2 Sekunden)

5. Programmierung

5.1 Einstieg in die Programmierung

Sie gelangen in den Programmier-Mode, wenn Sie:

1. das Gerät von der Versorgungsspannung trennen, die beiden frontseitigen Tasten gleichzeitig drücken und dann die Versorgungsspananung einschalten

1. auf dem Display erscheint die unten stehende Anzeige.

Programmierung

1. Verwenden Sie für alle Signal- und Sensorleitungen abgeschirmte Kabel und vermeiden Sie eine Parallelverdrahtung der Versorgungs- und Sensor/Signal Leitungen.

Bitte beachten:

Stellen Sie sicher, dass vor Durchführung von Installations- oder Wartungsarbeiten die Digitalanzeige von der Versorgungsspannung getrennt ist.

3-Leiter-Widerstandsthermomenter

1 2 3 4 5 6 7 □□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□○

3.2.2 Widerstandsthermometer Pt100/Ni100

1 2 3 4 5 6 7 3 2 1

1 10 ... 30 V DC
20 V DC (GND)
3 Latch-Eingang

1. der ausgewählte Sensor angezeigt (Dauer: 2 Sekunden).
2. die Anzeige ist betriebsbereit und der Messwert wird angezeigt.

1. beide Tasten wieder loslassen. Der erste einzustellende Parameter erscheint im Display. Die Anzeige wechselt im 1-Sekunden-Takt

rRnGE 1s Pt 100

1. nachdem Sie die linke Taste betätigen stoppt der Wechsel in der Anzeige. Es wird die zuletzt programmierte Parametereinstellung angezeigt.

5.2 Parametereinstellung ändern

1. Durch drücken der rechten/grauen Taste gelangen Sie in der Parametereinstellung jeweils um einen Wert weiter

1. wenn Sie Zahlenwerte eingeben, so wird mit der linken/roten Taste zuerst die Dekade gewählt

1. die Dekade fängt an zu blinken

5.3 Parametereinstellung übernehmen und auf den nächsten Parameter weiterschalten

1. Linke/rote Taste gedrückt halten

5.4 Programmieren der einstellbaren Parameter

5.4.1 Art des Eingangssignals

Bereich

Auswahl im Menu

Pt 100-Sensor

Ni 100-Sensor

1. mit der rechten/grauen Taste wird jetzt der Zahlenwert eingestellt

1. zur nächsten Dekade gelangen Sie durch drücken der linken/roten Taste

1. sind negative Zahlenwerte notwendig, so müssen Sie die linke Dekade auf “-” oder “-1” einstellen.

2. und gleichzeitig die rechte /graue Taste drücken.

Hinweis:

Die in dieser Bedienungsanleitung grau unterlegten Felder sind die werksseitig eingestellten Default-Werte.

Pt 100

5.4.2 Art der Messmethode

Messmethode

Auswahl im Menu

2-Leiter; Bitte beachten Sie Punkt 5.4.2.1 gegenüber!

3-Leiter

4-Leiter

5.4.3 Dezimalpunkt

Dezimalpunkt

Auswahl im Menu

Auflösung 0,1 °C/0,1 °F

Auflösung 1 °C/1 °F

5.4.5 Korrekturwert

Durch die Eingabe eines Korrekturwertes können Sie das Anzeigeergebnis beeinflussen. Sie können positive

Korrekturwert setzen

Auswahl im Menu

5.4.6 Erfassen des Maximalwertes

Sie können den Maximalwert erfassen und diesen während des Betriebs abfragen (siehe 6.1)

Erfassen des Maximalwertes

Auswahl im Menu

Maximalwerterfassung ein

Maximalwerterfassung aus

5.4.2.1 Leitungswiderstand

Wenn Sie in 5.4.2 die 2-Leiter-Messmethode gewählt haben erscheint im Display

Leitungswiderstand

Sie müssen den Leitungswiderstand Ihres 2-Leiters bei langen Anschlussleitungen eingeben. Wenn Sie hier einen falschen Widerstandswert eingeben, ist auch das angezeigte Ergebnis nicht korrekt.

5.4.4 Temperatureinheit

Einheit

Auswahl im Menu

Anzeige in °C

Anzeige in °F

und negative Korrekturwerte einstellen. Die Eingabe erfolgt immer mit einer Dezimalstelle.

Korrekturwert in 0,1 °C/0,1 °F, abhängig von der eingestellten Einheit

5.4.6.1 Rücksetzen des Maximalwertes

Hier können Sie einstellen, ob Sie den Maximalwert im Betrieb zurücksetzen wollen oder nicht. Der Maximalwert kann aber nur dann zurückgesetzt werden, wenn als Anzeigefunktion der Maximalwert gewählt ist (siehe 6.1). Wenn Sie den Maximalwert zurücksetzen, wird der aktuelle Messwert zum neuen Maximalwert.

Rücksetzen des Maximalwertes

Auswahl im Menu

Maximalwert kann mit roter Taste zurückgesetzt werden

Maximalwert kann nicht zurückgesetzt werden

5.4.7 Erfassen des Minimalwertes

Sie können den Minimalwert erfassen und diesen während des Betriebs anzeigen (siehe 6.1)

Erfassen Minimalwertes

Auswahl im Menu

Minimalwerterfassung ein

Minimalwerterfassung aus

5.5 Ende der Programmierung

Wenn Sie die Programmierung abgeschlossen haben, beenden Sie die Programmieroutine wie folgt:

Ende der Programmierung

Auswahl im Menu

Die Programmierung wird noch einmal durchlaufen. Eingestellten Werte können überprüft und geändert werden

Die Programmierung wird beendet. Die eingestellten Werte werden übernommen.

5.4.7.1 Rücksetzen des Minimalwertes

Hier können Sie einstellen, ob Sie den Minimalwert im Betrieb zurücksetzen wollen oder nicht. Der Minimalwert kann aber nur dann zurückgesetzt werden, wenn als Anzeigefunktion der Minimalwert gewählt ist (siehe 6.1). Wenn Sie den Minimalwert zurücksetzen, wird der aktuelle Messwert zum neuen Minimalwert.

Rücksetzen des Minimalwertes

Auswahl im Menu

Minimalwert kann mit roter Taste zurückgesetzt werden

Minimalwert kann nicht zurückgesetzt werden

6. Bedienung im Betrieb

6.1 Anzeige im Betrieb umschalten

Durch Drücken der rechten/grauen Taste wählen Sie zwischen folgenden Funktionen aus:

-aktueller Messwert
-Minimalwert
-Maximalwert.

Durch einmaliges Betätigen wird für 2 Sekunden die Bezeichnung der aktuellen Anzeigefunktion angezeigt. Wird innerhalb dieser Zeit die rechte/graue Taste ein zweites mal gedrückt, so wird zur nächsten Anzeigefunktion gewechselt. Bestätigt wird dies durch eine 2 Sekunden lange Anzeige der neuen Bezeichnung. Nach den 2 Sekunden erfolgt in der Anzeige je nach Auswahl entweder der Maximalwert, der Minimalwert oder der aktuelle Messwert.

1. Aktueller Messwert, rechte/graue Taste 1x drücken

für 2 s:

nach 2 s:

1. Minimalwert (wenn aktiviert), rechte/graue Taste 1x drücken

für 2 s:

nach 2 s:

1. Maximalwert (wenn aktiviert), rechte/graue Taste 1x drücken

für 2 s:

nach 2 s:

1. Aktueller Messwert, rechte/graue Taste 1x drücken

für 2 s:

nach 2 s:

6.2 Momentanwertspeicherung (Display-Latch)

Bei einem High-Signal am Latch-Eingang wird der aktuelle Messwert in der Anzeige eingefroren. Die Minimalwert- und Maximalwerterfassung arbeitet im Hintergrund weiter.

7 Fehlersuche und Alarmmeldungen

7.1 Anzeige bleibt dunkel

Sollte die Anzeige dunkel bleiben, so überprüfen Sie bitte die Versorgungsspannung oder die Versorgungs-leitungen. Öffnen Sie nicht gewaltsam das Gehäuse.

7.2 Messbereichsüber- oder unterschreitung

Messbereichsüberschreitung Bereiche siehe 8.1

Messbereichsunterschreitung Bereiche siehe 8.1

7.3 Eingangsprobleme

Fühlerbruch oder Ein-gangssignal überschreitet den zulässigen Bereich

8 Allgemeine technische Daten

Bedienung: über zwei Fronttasten

Anzeige: 5-stellige rote 7-Segment LED-Anzeige, 8 mm hohe Ziffern

Anzeigebereich: (siehe Temperaturbereiche), mit Vornullenunter-drückung Messbereichsüberschreitung, signalisiert durch ooooo in der Anzeige. Messbereichsunterschreitung, signalisiert durch uuuuu in der Anzeige

8.1 Elektrische Daten

Eingang: PT 100-Widerstandsthermometer Ni 100-Widerstandsthermomenter

Speisestrom: 1 mA

Schaltungsart: 2-Leiter, 3-Leiter und 4-Leiter Anschlusstechnik, programmierbar mit Fühlerbruchüberwachung

Auflösung: 0,1 °C (0,1 °F) bzw 1 °C (1°F) program- mierbar

Vergleichsstellenkompensation: intern oder extern (programmierbar)

Linearitätsfehler PT 100:

< 0,1% über den gesamten Messbereich bei 20 °C Umgebungstemperatur

Linearitätsfehler Ni 100:

< 0,2% über den gesamten Messbereich bei 20 °C Umgebungstemperatur

Temperaturdrift:

0,1 K/KUmgebung

Messrate: 5 Messungen/Sekunde, fest

Anzeigerefresh:

1 ... 2 mal pro Sekunde

Eingang Display-Latch:

Anzeigestopp für aktuellen Messwert, aktiv bei log. 1

Schaltpegel log. 0: 0 ... 2 VDC

log. 1: 4 ... 30 VDC

Spannungsversorgung:

10 ... 30 V DC, galvanisch getrennt, mit Verpolschutz

Stromaufnahme:

max. 40 mA

Prüfspannung:

500 Veff; 50/60 Hz; 1 min

Datensicherung:

EEPROM

8.2 Mechanische Daten

Gehäuse: Schalttafelgehäuse 48 x 24 mm nach DIN 43 700, RAL 7021

Abmessungen:

(B x H x T): 48 x 24 x 66 mm

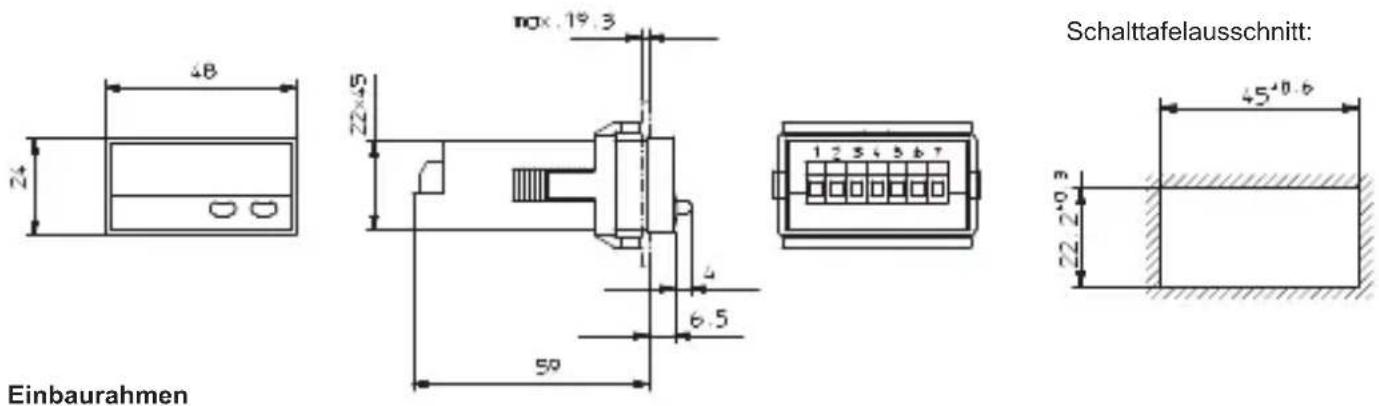

Schalttafelausschnitt:

(B x H): 45+0,6 x 22,2+0,3 mm

Zuleitung: 2-Leiter: max. 20 Ω, programmierbar

3-Leiter: max. 20 Ω, kein Abgleich erforderlich

4-Leiter: max. 20 Ω, kien Abgleich erforderlich Gewicht: ca. 50 g

Temperaturbereiche:

Pt 100 nach DIN IEC 751:

-199.9 °C...+850.0 °C

(-327.8 °F...1562.0 °F)

Ni 100 nach DIN 43760:

-60.0 °C...-250 °C

(-76.0 °F...482.0 °F)

Einbautiefe: ca. 59 mm

Schutzart: IP 65 (frontseitig)

Anschluss: Schraubklemme, RM 5.08, 7-polig

Anschlussvermögen:

eindratig 0,14 .. 1,5 mm2

Leitergrößen AWG 26-16

8.3 Umgebungsbedingungen

EMV: Störabstrahlung EN 55011 Klasse B

Störfestigkeit EN 61000-6-2

Umgebungstemperatur:

-20 °C ... +65 °C, rel. Luftfeuchte < 85%

Lagertemperatur:

-25^ +70^

9 Lieferumfang

Digitalanzeige

Spannbügel

Frontrahmen für Spannbügelbefestigung,

Einbauquerschnitt 50 x 25 mm

Frontrahmen für Schraubbefestigung,

Einbauquerschnitt 50 x 25 mm

Dichtung

Bedienungsanleitung multilingual

1 Blatt selbstklebende Symbole

10 Bestellschlüssel

6.532.012.300

11 Abmessungen Digitalanzeige

Anschlussbelegung:

1. 10 ... 30 V DC Versorgungsspannung
   2.0 V DC GND
2. Latch -Eingang
3. Pt100/Ni100
4. Pt100/Ni100 (Sensor-Eingänge
5. Pt100/Ni100 siehe Seite 4)
6. Pt100/Ni100

Einbaurahmen

Schalttafelausschnitt:

53 8

25×50 1 4

30+0.6 5±0.5

56 47 32 1

50⁺⁰°·b 75⁺⁰°·s 3290.1 HB

1 Senkung Af3, DIN 74

Summary

Ni100 selon DIN 43760:

-60.0°C .. +250.0°C

(-76.0°F .. 482.0°F)

Messbereichsunterschreitung Bereiche siehe 8.1

7.3 Problemi a livello d'entrata

Zähl- und Sensortechnik

Schubertstrasse 47

D-78054 Villingen-Schwenningen

Germany

Phone [phone] - 0

Fax [phone]

[e-mail]

www.kuebler.com
