Tipo de producto	Visualizador digital para termómetros de resistencia Pt100/Ni100
Marca	Kübler
Modelo	CODIX 531
Categoría	Equipos de medición

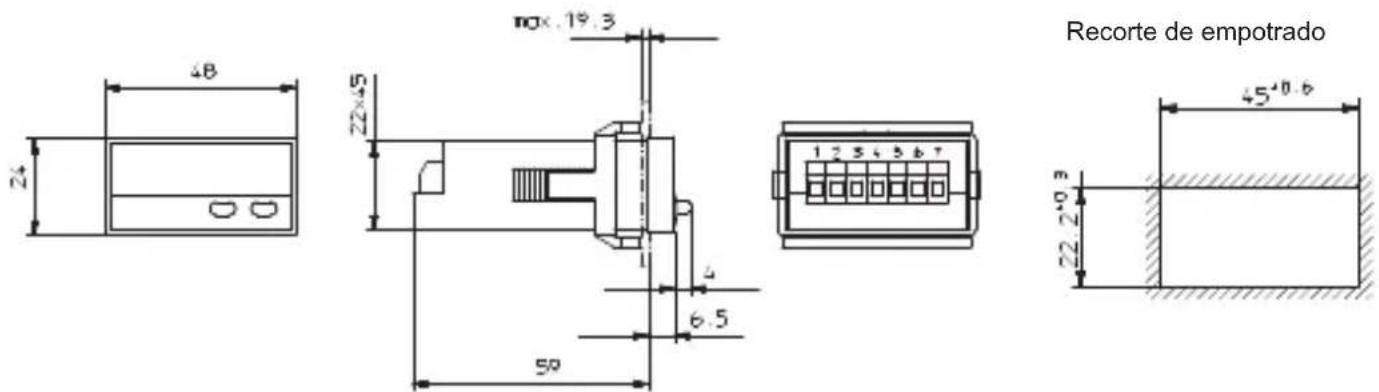

Dimensiones de la caja	48 x 24 mm (empotrado según DIN 43 700)
Corte de empotrado	45+0,6 x 22,2+0,3 mm
Profundidad de montaje	Aprox. 59 mm
Peso	Aprox. 50 g
Material de la caja	Plástico, RAL 7021
Índice de protección (frontal)	IP 65
Tensión de alimentación	10..30 V CC, con protección contra inversión de polaridad y aislamiento galvánico
Consumo eléctrico	Máx. 40 mA
Visualización	LED rojo 5 décadas, altura 8 mm
Entrada de señal	Termómetro de resistencia Pt100 según DIN IEC 751 o Ni100
Rango de medición Pt100	-199,9°C a +850,0°C (-327,8°F a 1562,0°F)
Resolución	0,1°C/0,1°F o 1°C/1°F (programable)
Tipos de conexión de sonda	2, 3 o 4 hilos (programable)
Funciones principales	Visualización de valor instantáneo, mín., máx.; memorización por entrada Latch; guardado en EEPROM
Temperatura de funcionamiento	-20°C a +65°C, humedad relativa < 85%
Temperatura de almacenamiento	-25°C a +70°C
Seguridad	Aislamiento galvánico (alimentación/entrada), protección contra inversión de polaridad, tensión de prueba 500 Vef
Mantenimiento y limpieza	Limpiar el frontal con un paño suave y seco. Desconectar la alimentación antes de cualquier mantenimiento.
Piezas de repuesto y reparabilidad	No especificado. Contactar al fabricante o un servicio autorizado.
Contenido del paquete	Visualizador, soporte de montaje, marcos frontales (2), junta, manual multilingüe, juego de símbolos adhesivos

Preguntas frecuentes - CODIX 531 Kübler

¿Cómo programar el CODIX 531?

Apague el aparato, presione simultáneamente las dos teclas del frontal y luego vuelva a encenderlo. La pantalla muestra 'rRnGE' y el primer parámetro. Use la tecla roja/izquierda para seleccionar una década y la tecla gris/derecha para modificar el valor. Mantenga presionada la tecla roja y presione la tecla gris para confirmar y pasar al siguiente parámetro.

¿Qué tipos de sondas se pueden usar?

El CODIX 531 acepta termómetros de resistencia Pt100 según DIN IEC 751 y Ni100. El tipo de sonda se selecciona en el menú de programación (parámetro 5.4.1).

¿Cómo mostrar los valores mínimos y máximos?

En funcionamiento, presione la tecla derecha/gris para recorrer las pantallas: valor actual, valor mínimo, valor máximo. Cada pulsación muestra el nombre de la función durante 2 segundos, luego el valor correspondiente.

¿Qué hacer si la pantalla muestra 'ooooo' o 'uuuuu'?

'ooooo' significa un exceso por encima del rango de medición, y 'uuuuu' un exceso por debajo. Verifique que la sonda esté correctamente conectada y que la temperatura medida esté dentro de los límites (-199,9°C a +850°C para Pt100). Consulte el capítulo 7 para los mensajes de error.

¿Cómo restablecer el valor máximo o mínimo?

Asegúrese de que la función de puesta a cero esté activada en la programación (parámetros 5.4.6.1 y 5.4.7.1). Luego, muestre el valor máx. o mín. y presione la tecla roja/izquierda para ponerlo a cero. El valor actual se convierte en el nuevo valor máx./mín.

¿Cuál es la tensión de alimentación requerida?

El aparato requiere una tensión continua de 10 a 30 V CC. El consumo máximo es de 40 mA. La alimentación está protegida contra inversiones de polaridad y aislada galvánicamente de la entrada de señal.

¿Cómo conectar una sonda Pt100 de 2 hilos?

Utilice los bornes 4, 5, 6 y 7 como se indica en el esquema de conexión. Para una sonda de 2 hilos, debe tener en cuenta la resistividad de los hilos (parámetro 5.4.2.1). El CODIX 531 permite la programación para 2, 3 o 4 hilos.

¿Qué significa la entrada Latch?

La entrada Latch (borne 3) permite congelar la pantalla en el valor de medición instantánea cuando se aplica una señal alta (4-30 V CC). La captura de valores mín./máx. continúa en segundo plano. Útil para capturar un valor en un instante preciso.

¿Cómo limpiar el aparato?

Desconecte la alimentación eléctrica antes de cualquier limpieza. Use un paño suave y seco para limpiar el frontal. No use productos abrasivos ni disolventes.

¿Cuáles son las dimensiones exactas para el empotrado?

El corte de empotrado debe ser de 45+0,6 mm de ancho por 22,2+0,3 mm de alto. La profundidad de montaje es de aproximadamente 59 mm. La caja se empotra en un panel de espesor estándar.

MANUAL DE USUARIO CODIX 531 Kübler

Visualizador digital

para termómetros de resistencia

Pt100, Ni100

Inhaltsverzeichnis

1 Breve descripción ....35
2 Instrucciones de seguridad y advertencias....35

2.1 Utilización correcta....35

3 Montaje 36

3.1 Instalación ....36
3.2 Conexión eléctrica 36

4 Puesta en marcha....36
5 Programación ....36

5.1 Paso al modo programación 36
5.2 Modificación de parámetros....37
5.3 Registro de la regulación de parámetros 37
5.4 Programación....37
5.5 Fin de programación ....39

6 Utilización 39

6.1 Conmutación de la visualización en funcionamiento .....39
6.2 Grabación del valor instantáneo....40

7 Reparación y mensajes de alarma ....40
8 Características técnicas generales ....40

8.1 Características eléctricas....40
8.2 Características mecánicas....40
8.3 Condiciones de entorno 41

9 Alcance del suministro....41

10 Referencia de pedido 41

Nota:

Los campos representados en fondo gris de este manual indican valores por defecto de fábrica.

1 Breve descripción

Este visualizador digital es un aparato de fácil utilización, controlado por microprocesador, para la visualización (y la adquisición) de valores de medición de temperaturas. Estas temperaturas se miden con termómetros de resistencia Pt100 o Ni100. Pueden indicar el valor real medido, el valor máximo o el valor mínimo. En caso de puesta sin tensión, los valores máximo y mínimo se registran en un EEPROM, y estarán nuevamente disponibles en la próxima puesta en tensión. La entrada Latch está separada galvánicamente de la entrada de la señal por un optoacoplador, permitiendo memorizar el valor de medición instantáneo.

La tensión de alimentación (10 .. 30 V DC) está separada galvánicamente de la entrada de la señal por un convertidor CC/CC.

2 Instrucciones de seguridad y advertencias

Utilizar este visualizador únicamente

• de acuerdo con su función material
• si se encuentra en perfecto estado técnico

• respetando las instrucciones de utilización y las instrucciones generales de seguridad.

• Antes de todo trabajo de instalación o mantenimiento, asegúrese de que la alimentación del visualizador digital está cortada.

• Utilizar este visualizador únicamente de acuerdo con su función material.
• Si se encuentra en perfecto estado técnico.
• Respetando las instrucciones de utilización y las instrucciones generales de seguridad.
• Cumplir las normativas correspondientes al país y al usuario.
• Este visualizador digital no debe utilizarse en zonas que presenten riesgo de explosión y en entornos de uso excluidos de la norma EN 61 010 Parte 1.
• Este aparato sólo debe funcionar encajado, según la normativa profesiona, conforme a lo indicado en el capítulo "Características técnicas generales".

2.1 Utilización correcta

Este visualizador digital sólo puede utilizarse encajado. La aplicación de este producto respecta a procesos industriales y de control, en cadenas de fabricación de industrias del metal, madera, materias plásticas, papel, vidrio, textiles, etc.

Las sobretensiones en los bornes del aparato deben limitarse a los valores de la categoría de sobretensión II.

Si se implanta el visualizador digital para la vigilancia de máquinas o procesos en los que puede aparecer un riesgo de daños a la máquina o accidentes para los operarios en caso de avería o de un error de manipulación del aparato, usted tiene la obligación de adoptar medidas de seguridad apropiadas.

1. No instalar el visualizador digital a proximidad de contactores o arrancadores de motores.
2. Se recomienda utilizar terminales aislados con el fin de evitar cortocircuitos entre bornes adyacentes.
3. Se deben distanciar los cables de la señal de los de la alimentación eléctrica con el fin de conseguir el menor número de perturbaciones posible, en la entrada de mediciónr.

3.2 Conexión eléctrica

3.2.1 Termómetro de resistencia Pt100/Ni100

Termómetro de resistencia de 2 cables

1 2 3 4 5 6 7 □□□□□□□□□ θ

Termómetro de resistencia de 4 cables

Tras la puesta en tensión del aparato:

1. se efectúa un test de visualiza- ción (duración: 2 segundos)
2. se visualiza el tipo de aparato y la versión del programa (duración: 2 segundos)

5. Programación

5.1 Paso al modo Programación

Para pasar al modo Programación:

1. poner el aparato sin tensión, pulsar simultáneamente las dos teclas de la cara anterior y luego poner el aparato en tensión

1. aparece el mensaje siguiente.

1. Utilizar cables apantallados para todas las líneas de señal o de sondas; evitar colocar en paralelo las líneas de señal o de sondas. El blindaje debe estar conectado a tierra en un solo punto con el fin de evitar los bucles de tierra.

Atención:

Antes de todo trabajo de instalación o mantenimiento, asegúrese de que la alimentación del visualizador digital está cortada.

Termómetro de resistencia de 3 cables

1 2 3 4 5 6 7 θ

3.2.2 Conexión de la tensión de alimentación y de la entrada Latch

1 2 3 4 5 6 7 3 2 1

1 10 ... 30V DC

20V DC (GN D)

3 Ent rada Latch

1. se visualiza la sonda seleccionada (duración: 2 segundos).

2. el visualizador está listo para funcionar y se indica el valor de medición.

3. soltar las dos teclas. Se visualiza el primer parámetro regulable. La visualización cambia a cada segundo

rRnGE 1s Pt 100

1. pulsar la tecla izquierda/roja para detener la conmutación de la visualización. Quedará indicado el último valor programado del parámetro.

5.2 Modificación de parámetros

1. para pasar al valor siguiente del parámetro, pulsar la tecla derecha/gris

1. para introducir las cifras, seleccionar previamente la década con la tecla izquierda/roja

1. la década parpadea

5.3 Registro de la regulación del parámetro y paso al parámetro siguiente

1. mantener pulsada la tecla izquierda/roja

5.4 Programación de los parámetros regulables

5.4.1 Tipo de señal de entrada

Intervalo

Selección en el menú

Sonda Pt100

Sonda Ni100

1. el valor de la cifra se regula con la tecla derecha/gris

1. para pasar a la década siguiente, pulsar la tecla izquierda/roja

1. para valores negativos, regular la década de la izquierda en “-” ó “-1”.

2. y pulsar simultáneamente la tecla derecha/gris.

Nota:

Los campos representados en fondo gris de este manual indican valores por defecto de fábrica.

Pt 100

5.4.2 Método de medición

Selección en el menú

Método de medición

2 cables; Atención

Ver punto 5.4.2.1 de este apartado!

3 cables

4 cables

5.4.3 Punto decimal

Punto decimal

Selección en el menú

Resolución 0,1 °C/0,1 °F

5.4.5 Valor de corrección

La introducción de un valor de corrección permite influir en el resultado indicado. Es posible introducir valores

Regular el valor de corrección

Selección en el menú

5.4.6 Grabación del valor máximo

Es posible grabar el valor máximo y consultarlo durante el funcionamiento (ver 6.1).

Selección en el menú

Grabación del valor máximo activado

Grabación del valor máximo desactivado

5.4.2.1 Resistividad

Si se ha elegido el método de medición por 2 cables de 5.4.2, aparece el mensaje siguiente

Introducir la resistividad de la sonda de 2 cables para grandes longitudes de cable. Si se introduce una resistividad errónea el resultado indicado será incorrecto.

5.4.4 Unidad de temperatura

Unidad

Selección en el menú

Visualización en °C

Visualización en °F

de corrección positivos y negativos. La introducción se efectúa siempre con un decimal.

Valor de corrección en 0,1 °C/0,1 °F, según la unidad seleccionada

5.4.6.1 Puesta a cero del valor máximo

Es posible definir si el valor máximo debe poder ponerse a cero, o no, durante el funcionamiento. El valor máximo sólo puede ponerse a cero cuando se visualiza el valor máximo (ver 6.1). Durante la puesta a cero del valor máximo, el valor de medición corriente se establece como nuevo valor máximo.

Selección en el menú

Puesta a cero del valor máximo posible con la tecla roja

Puesta a cero del valor máximo imposible

5.4.7 Grabación del valor mínimo

Es posible grabar el valor mínimo y consultarlo durante el funcionamiento (ver 6.1).

Selección en el menú

Grabación del valor mínimo activado

Grabación del valor mínimo desactivado

5.5 Fin de la programación

Cuando se haya concluido la programación, dejar la rutina de programación como sigue:

Selección en el menú

La programación se repite. Los valores introducidos pueden verificarse y modificarse

Fin de la programación. Los valores introducidos son registrados.

5.4.7.1 Puesta a cero del valor mínimo

Es posible definir si el valor mínimo debe poder ponerse a cero, o no, durante el funcionamiento. El valor mínimo sólo puede ponerse a cero cuando se visualiza el valor mínimo (ver 6.1). Durante la puesta a cero del valor mínimo, el valor de medición corriente se establece como nuevo valor mínimo.

Selección en el menú

Puesta a cero del valor mínimo posible con la tecla roja

Puesta a cero del valor mínimo imposible

6. Utilización en funcionamiento

6.1 Conmutación de la visualización en funcionamiento

Pulsar la tecla derecha/gris para seleccionar una de las siguientes funciones:

-valor de medición corriente

-valor máximo

-valor mínimo.

Pulsar la tecla una vez para visualizar la función de visualización activa durante 2 segundos. Si durante dicho intervalo se pulsa otra vez la tecla derecha/gris la visualización pasa a la función siguiente. Este cambio es confirmado por la visualización de la nueva función durante 2 segundos. Después de estos 2 segundos, la visualización indica, según la función elegida, el valor máximo, el valor mínimo o el valor de medición corriente.

1. Valor corriente, pulsar 1x la tecla derecha/gris

durante 2 s:

después 2 s:

1. Valor mínimo (si está activado), pulsar 1x la tecla de derecha/gris

durante 2 s:

después 2 s:

1. Valor máximo (si está activado), pulsar 1x la tecla derecha/gris

durante 2 s:

después 2 s:

1. Valor corriente, pulsar 1x la tecla derecha/gris

durante 2 s:

después 2 s:

6.2 Grabación del valor instantáneo (Display-Latch)

En caso de una señal Alta en la entrada Latch, se detiene la visualización del valor corriente de la medi-ción. La grabación de los valores mínimo y máximo sigue funcionando en segundo plano.

7 Reparación y mensajes de alarma

7.1 La visualización no se ilumina

Si la visualización no se ilumina, verificar la tensión de la alimentación o los cables de alimentación eléctrica. No forzar la apertura de la caja.

7.2 Extralimitación del intervalo de medición por exceso o por defecto

Extralimitación por exceso Intervalos: ver 8.1

Extralimitación por defecto Intervals: ver 8.1

7.3 Problemas al nivel de la entrada

Rotura de sonda, o la señal de entrada extralimita el intervalo permitido

8 Características técnicas generales

Control: con dos teclas en la cara anterior

Visualización: visualización roja de 5 décadas, LED 7 segmentos, Altura de las cifras 8 mm

Intervalo de visualización:

(Intervalos de temperatura:), con supresión de los ceros izquierdos Extralimitación del intervalo de medición por exceso señalado por la visualización de ooooo.

Extralimitación del intervalo de medición por defecto señalado por la visualización de uuuuu.

8.1 Características eléctricas

Entrada: Termómetro de resistencia PT100

Termómetro de resistencia Ni100

Corriente de alimentación:

1 mA

Tipos de circuito:

técnica de conexión por 2, 3 y 4 cables, programable, con supervisión de rotura de sonda

Intervalos de temperatura:

Pt100 según DIN IEC 751:

-199.9°C .. +850.0°C

(-327.8°F .. 1562.0°F)

Ni100 según DIN 43760:

-60.0°C .. +250.0°C

(-76.0°F .. 482.0°F)

Resolución: 0,1°C (0,1°F) ó 1°C (1°F), programable

Falta de linealidad PT100:

< 0,1 % en todo el intervalo de medición para una temperatura ambiente de 20°C

Falta de linealidad Ni100:

< 0,2 % en todo el intervalo de medición para una temperatura ambiente de 20°C

Deriva de temperatura:

0,1 K/KAmbiente

Velocidad de medición:

5 mediciones por segundo. No modificable.

Restauración de la visualización:

1 ... 2 veces por segundo

Entrada Display-Latch:

Parada de la visualización del valor corriente,

activo por log. 1

Nivel de log. 0: 0 ... 2 VDC

conmutación log. 1: 4 ... 30 VDC

Tensión de alimentación:

10 ... 30 V DC, aislamiento galvánico con protección contra inversiones de polaridad

Consumo: max. 40 mA

Tensión de ensayo:

500 Veff; 50/60 Hz; 1 min

Salvaguarda de datos:

EEPROM

8.2 Características mecánicas

Caja: Encajable en panel, 48 x 24 mm

según DIN 43 700, RAL 7021

Dimensiones: (L x A x P):

48 x 24 x 66 mm

Corte de encajado (L x A):

45+0,6 × 22,2+0,3 mm

Profundidad de montaje:

aprox. 59 mm

Peso: aprox. 50 g

Índice de protección:

IP 65 (en cara anterior)

Conexión: bornes atornillables, RM 5.08, 7 bornes

Sección de las conexiones:

monoconductor 0,14 .. 1,5 mm2

cables finos 0,14 .. 1,5 mm2

tamaño conductores AWG 26-16

8.3 Condiciones de entorno

CEM: Interferencias EN 55011 Clase B Resistencia a interferencias EN 61000-6-2

10 Referencia de pedido

6.532.012.300

Temperatura de funcionamiento:

-20 °C ... +65 °C, humedad relativa < 85%

Temperatura de almacenamiento:

-25 °C ... +70 °C

9 Alcance del suministro

Visualizador digital

Estribo de montaje

Marco delantero para montaje con estribo,

recorte de empotrado 50 x 25 mm

Marco delantero para montaje con tornillos

recorte de empotrado 50 x 25 mm

Junta

Instrucciones de uso multilingües

1 Juego de símbolos autoadhesivos

11 Dimensiones del vizualidor digital

Asignación de los bornes:

1. 10 ... 30 V DC tensión de alimentación
   2.0 V DC GND
2. Entrada Latch
3. Pt100/Ni100
4. Pt100/Ni100 (Entradas de las
5. Pt100/Ni100 sondas ver
6. Pt100/Ni100 página 4)

48 24 22×45 nox.19.3 4 6.5 50 Recorte de empotrado 45°0 b 22 2°0 3 22 2°0 3

Marco de montaje
Recorte de empotrado

53 8

25×50 1 4

50+0.6 20+0.5

56 47 32 1

50⁺⁰°·b 25⁺⁰°·s 32±0.1 HB

1 Avellanado Af3, DIN 74

Fritz Kübler GmbH
