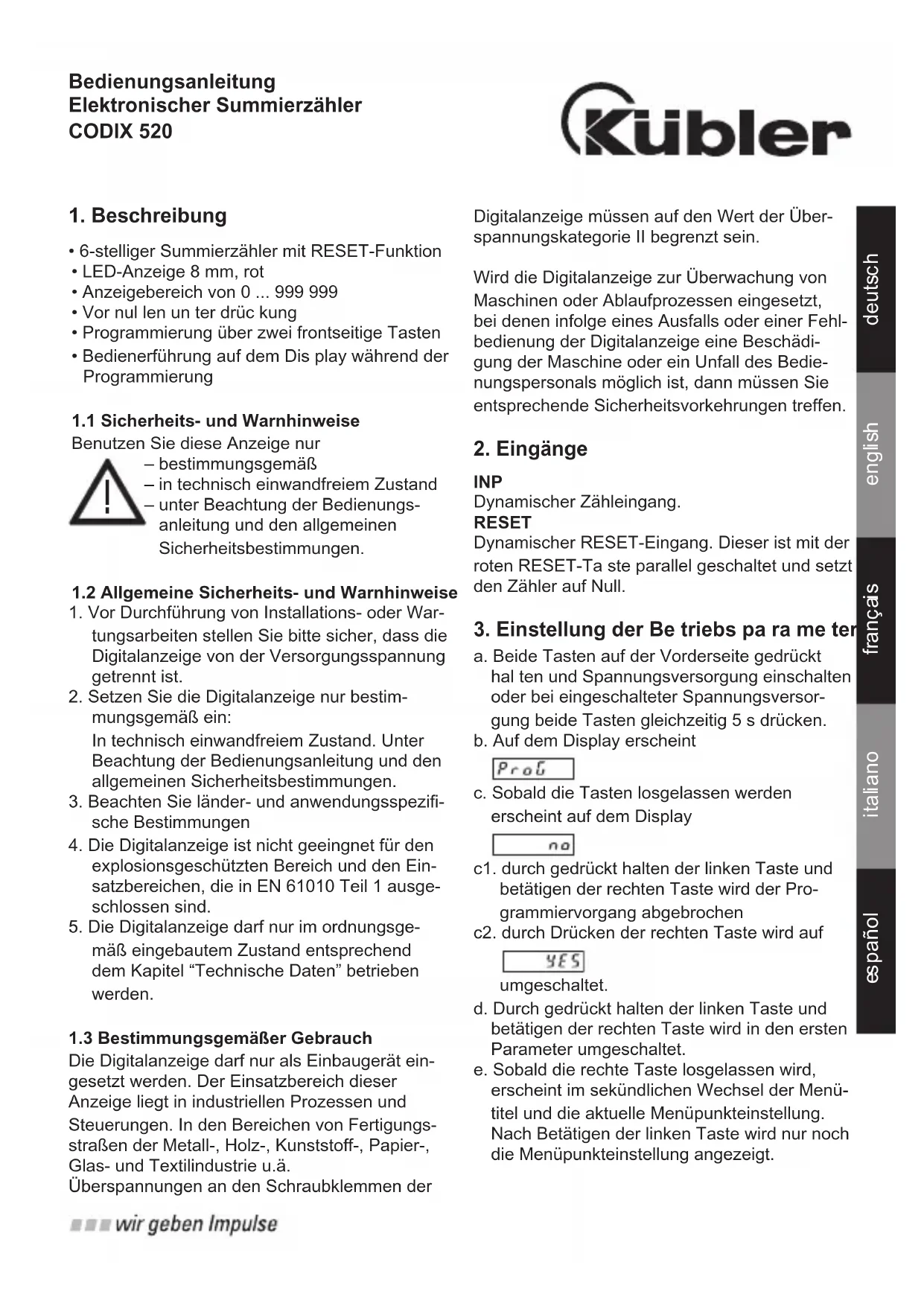

BEDIENUNGSANLEITUNG CODIX 520 Kübler
- 6-stelliger Summierzähler mit RESET-Funktion
• LED-Anzeige 8 mm, rot
• Anzeigebereich von 0 ... 999 999
• Vor nul len un ter drückung - Programmierung über zwei frontseitige Tasten
- Bedienerführung auf dem Dis play während der Programmierung
1.1 Sicherheits- und Warnhinweise
Benutzen Sie diese Anzeige nur
- bestimmungsgemäß
– in technisch einwandfreiem Zustand - unter Beachtung der Bedienungsanleitung und den allgemeinen Sicherheitsbestimmungen.
1.2 Allgemeine Sicherheits- und Warnhinweise
- Vor Durchführung von Installations- oder Wartungsarbeiten stellen Sie bitte sicher, dass die Digitalanzeige von der Versorgungsspannung getrennt ist.
- Setzen Sie die Digitalanzeige nur bestimmungsgemäß ein:
In technisch einwandfreiem Zustand. Unter Beachtung der Bedienungsanleitung und den allgemeinen Sicherheitsbestimmungen. - Beachten Sie länder- und anwendungsspezifische Bestimmungen
- Die Digitalanzeige ist nicht geeingnet für den explosionsgeschützten Bereich und den Einsatzbereichen, die in EN 61010 Teil 1 ausgeschlossen sind.
- Die Digitalanzeige darf nur im ordnungsgemäß eingebautem Zustand entsprechend dem Kapitel "Technische Daten" betrieben werden.
1.3 Bestimmungsgemäßer Gebrauch
Die Digitalanzeige darf nur als Einbaugerät eingesetzt werden. Der Einsatzbereich dieser Anzeige liegt in industriellen Prozessen und Steuerungen. In den Bereichen von Fertigungsstraßen der Metall-, Holz-, Kunststoff-, Papier-, Glas- und Textilindustrie u.ä. Überspannungen an den Schraubklemmen der
Digitalanzeige müssen auf den Wert der Überspannungskategorie II begrenzt sein.
Wird die Digitalanzeige zur Überwachung von Maschinen oder Ablaufprozessen eingesetzt, bei denen infolge eines Ausfalls oder einer Fehlbedienung der Digitalanzeige eine Beschädigung der Maschine oder ein Unfall des Bedienungspersonals möglich ist, dann müssen Sie entsprechende Sicherheitsvorkehrungen treffen.
2. Eingänge
INP
Dynamischer Zähleingang.
RESET
Dynamischer RESET-Eingang. Dieser ist mit der roten RESET-Ta ste parallel geschaltet und setzt den Zähler auf Null.
3. Einstellung der Be triebs pa ra me ter
a. Beide Tasten auf der Vorderseite gedrückt hal ten und Spannungsversorgung einschalten oder bei eingeschalteter Spannungsversorgung beide Tasten gleichzeitig 5 s drücken.
b. Auf dem Display erscheint

c. Sobald die Tasten losgelassen werden erscheint auf dem Display

c1. durch gedrückt halten der linken Taste und betätigen der rechten Taste wird der Programmiervorgang abgebrochen
c2. durch Drücken der rechten Taste wird auf

umgeschaltet.
d. Durch gedrückt halten der linken Taste und betätigen der rechten Taste wird in den ersten Parameter umgeschaltet.
e. Sobald die rechte Taste losgelassen wird, erscheint im sekündlichen Wechsel der Menütitel und die aktuelle Menüpunkteinstellung. Nach Betätigen der linken Taste wird nur noch die Menüpunkteinstellung angezeigt.
f. durch Drücken der rechten Taste wird die Menüpunkteinstellung jeweils um einen Wert weitergeschaltet.(Wenn Zahlenwerte eingegeben werden sollen (z.B. bei der Faktoreinstellung), wird mit der linken Taste zunächst die Dekade angewählt und dann mit der rechten der Wert eingestellt.
g. Umschalten auf den nächsten Menüpunkt durch gedrückt halten der linken Taste und betätigen der rechten Taste.
h. der jeweils letzte Menütitel "EndPro" ermöglicht durch Anwahl von "Yes" das Verlassen des Programmmenüs und die Übernahme (Speicherung der neuen Werte). Wird "no" angewählt, beginnt die Programmierroutine von vorne, wobei die zuletzt eingestellten Werte zunächst erhalten bleiben. Diese können nun nochmals verändert oder kontroliert werden.
4. Programmieroutine
Nachfolgend sind die einstellbaren Parameter des Gerätes aufgeführt, die in der unten angegebenen Reihenfolge eingestellt werden können. Nach einem Durchlauf der Routine ist das Gerät vollständig programmiert.
Die zuerst angegebenen Werte entsprechen der Werkseinstellung
4.1 Polarität der Eingänge


npn: nach 0 V schal tend

pnp: nach +U _B schaltend
4.2 Zuschaltung des 30 Hz-Filters (INP)

Der Filter bedämpft den Eingang*

30 Hz-Filter aus (f _max )

30 Hz Filter ein
4.3 Dezimalpunkteinstellung


Der Dezimalpunkt legt die Darstellung des Zählerstandes fest. Er hat keinen Einfluß auf die Zählung.

0 keine Dezimalstelle 0.0 eine Dezimalstelle 0.00 zwei Dezimalstellen 0.000 drei Dezimalstellen
4.4 RESET-Mode


manuelle Rückstellung über die rote RESET-Taste und elektrische Rückstellung über RESET-Eingang

keine Rückstellung möglich (rote RESET-Taste und RESET-Eingang gesperrt)

nur elektrische Rücksetzung über RESET-Eingang

nur manuelle Rücksetzung über rote RESET-Taste
4.5 Ende der Programmierung


Programmierroutine wird noch einmal durchlaufen. Bisher eingestellte Werte können überprüft und geändert werden.

Programmierroutine wird beendet und alle eingestellten Werte werden als neue Parameter übernommen. Das Gerät ist anschließend betriebsbereit.
5. Technische Daten
Spannungsversorgung:
DC-Versorgung: 10 ... 30 V DC/max. 55 mA mit Verpolschutz
Anzeige: 6-stellige, rote 7-Segment LED-Anzeige 8 mm hoch
Datensicherung: EEPROM
Polarität der Eingänge:
Programmierbar, npn oder pnp für alle Eingänge
Eingangswiderstand:
ca. 5 kOhm
Max. Eingangsfrequenzen:
| DC-Versorgung: | 24 V 12 V | 10 ... 30 V |
| Eingangspegel: Standard 5 V | ||
| typ. Low Pegel: 2,5 V 2,0 V | 1,0 V | |
| typ. High Pegel: 22,0 V 10 V | 4,0 V | |
| Fmax:* 60 kHz 20 kHz | 8 kHz | |
Mindestimpulsdauer des Rücksetzeingangs: 5 ms
Schaltpegel der Eingänge:
Standard-Pegel: Low: 0 ... 0,2 x UB [V DC] High: 0,6 x UB ... 30 V DC
4 ... 30 V DC-Pegel Low: 0 ... 2 V DC High: 4 ... 30 V DC
Impulsform: beliebig*, Schmitt-Trigger Eingänge
Betriebstemperatur:
-20 ... +65 °C bei 10 ... 26 V DC -20 ... +55 °C bei >26 ... 30 V DC
Lagertemperatur:
$$ - 2 5 ^ {\circ} \mathrm{C} \dots + 7 0 ^ {\circ} \mathrm{C} $$
Höhe bis 2000 m
EMV:
Störaussendung EN 55 011 Klasse B Störfestigkeit EN 61 000-6-2
Gehäuse: Schalttafelgehäuse 48 x 24 mm nach DIN 43700, RAL 7021, dunkelgrau
Gewicht: ca. 50 g
Schutzart: IP 65 (frontseitig)
Reinigung: Die Frontseiten der Geräte dürfen nur mit einem weichen, mit Wasser angefeuchteten Tuch gereinigt werden.
- Anschlussbelegung
| 1 | 10 ... 30 V DC |
| 2 | 0 V GND |
| 3 | IN P |
| 4 | - |
| 5 | Reset |
| 1 | 2 | 3 | 4 | 5 |
| □ | □ | □ | □ | □ |
- Bestellschlüssel
1 Digitalanzeige
1 Spannbügel
1 Frontrahmen für Spannbügelbefestigung, für Einbauquerschnitt 50 x 25 mm
1 Frontrahmen für Schraubbefestigung, für Einbauquerschnitt 50 x 25 mm
1 Dichtung
1 Bedienungsanleitung multilingual
9. Abmessungen

Senkung Af3, DIN 74
