BEDIENUNGSANLEITUNG HATS6CBS6BVOC HAIER

• Es ist wichtig, alle dem Produkt beiliegenden Handbücher aufzubewahren, damit sie zu jedem Zeitpunkt eingesehen werden können. Im Falle von Verkauf, Weitergabe oder Umzug ist sicherzustellen, dass sie beim Produkt verbleiben. • Lesen Sie die Anleitungen aufmerksam durch: Sie enthalten wichtige Informationen zu Installation, Gebrauch und Sicherheit. • Prüfen Sie die Unversehrtheit des Produkts, bevor Sie mit der Installation fortfahren. Nehmen Sie anderenfalls Kontakt mit dem Händler auf und fahren Sie nicht mit der Installation fort. ALLGEMEINE SICHERHEIT

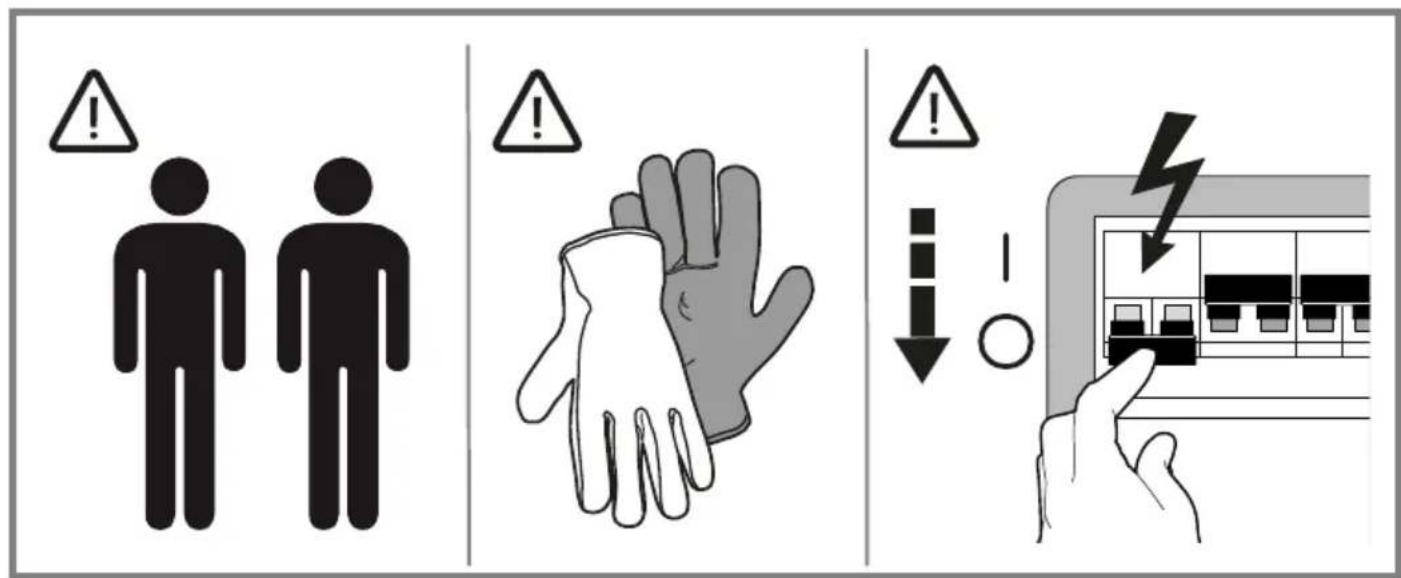

• Nehmen Sie keine elektrischen oder mechanischen Änderungen am Produkt oder an den Abluftrohren vor. •Trennen Sie das Produkt vor jeder Reinigung oder Wartung von der Stromversorgung, indem Sie den Stecker ziehen oder den Hauptschalter der Wohnung betätigen. •Verwenden Sie bei allen Installations- und Wartungsarbeiten Arbeitshandschuhe.• Das Produkt darf von Kindern ab dem Alter von 8 Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder ohne Erfahrung oder notwendige Kenntnisse benutzt werden, wenn sie beaufsichtigt werden oder vorher Anweisungen zur sicheren Verwendung des Produkts und zum Verständnis der damit verbundenen Gefahren erhalten haben.• Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Produkt spielen.• Die Reinigung und Wartung darf nicht von Kindern ohne Aufsicht ausgeführt werden. •Der Raum muss über eine ausreichende Belüftung verfügen, wenn das Produkt gleichzeitig mit anderen Geräten, die Gas oder andere Brennstoffe verbrennen, verwendet wird. •Das Produkt muss regelmäßig (MINDESTENS EINMAL PRO MONAT) innen und außen gereinigt werden; beachten Sie in jedem Fall die Wartungsanweisungen. •Wenn Sie das Produkt nicht reinigen und die Filter nicht austauschen / reinigen, kann dies zu Brandgefahr führen.• Es ist strengstens untersagt, unter dem Produkt zu flambieren.• ACHTUNG: Wenn das Kochfeld in Betrieb ist, können zugängliche Teile des Produkts heiß werden.• Schließen Sie das Produkt erst dann an das Stromnetz an, wenn die Installation vollständig abgeschlossen ist.• Hinsichtlich der technischen und sicherheitstechnischen Maßnahmen zur Ableitung der Dämpfe sind die Vorschriften der zuständigen örtlichen Behörden strikt einzuhalten.• Die angesaugte Luft darf nicht in einen Kanal geleitet werden, der für die Abführung der Rauchgase von Geräten, die mit Gas oder anderen Brennstoffen betrieben werden, verwendet wird.• Verwenden Sie das Produkt nicht ohne ordnungsgemäß montierte Lampen, da Stromschlaggefahr besteht.• Das Produkt darf NIEMALS ohne korrekt montiertes Gitter verwendet werden. • Das Produkt darf NIEMALS als Auflagefläche verwendet werden, es sei denn, dies ist ausdrücklich angegeben. 34• Verwenden Sie für den Austausch der Lampe nur den im Abschnitt Wartung/Beleuchtungssystem dieses Handbuchs angegebenen Lampentyp. • Der Einsatz der freien Flamme ist für die Filter schädlich und kann zu Bränden führen, es muss daher in jedem Fall vermieden werden. • Das Frittieren muss unter Kontrolle durchgeführt werden, um zu verhindern, dass sich überhitztes Öl entzündet. • Wenden Sie sich im Zweifelsfall an ein autorisiertes Kundendienstzentrum oder an ähnlich qualifiziertes Personal.

SICHERHEIT BEI DER INSTALLATION

• Verwenden Sie die mit dem Produkt gelieferten Befestigungsschrauben nur, wenn sie für die Oberfläche geeignet sind; andernfalls kaufen Sie den richtigen Typ. Stellen Sie sicher, dass sich in der Verpackung kein mitgeliefertes Material (wie z.B. Beutel mit Schrauben, Garantieblätter usw.) (aus Beförderungsgründen) befindet. Evtl. ist dieses herauszunehmen und aufzubewahren. • HINWEIS: Wenn die Schrauben und die Befestigungsvorrichtungen nicht gemäß diesen Anleitungen installiert werden, kann es zu elektrischen Risiken kommen. • Das Abluftrohr wird nicht mitgeliefert und muss gekauft werden. • Der Durchmesser des Abluftrohrs muss dem Durchmesser des Anschlussrings entsprechen. • Beachten Sie bei der Installation des Produkts auf dem Kochfeld die in den Zeichnungen angegebene Höhe • Der Mindestabstand zwischen der Auflagefläche der Behälter auf dem Kochgerät und dem untersten Teil der Dunstabzugshaube muss bei Elektroherden 50 cm und bei Gas- oder Mischherden 65 cm sein. • Wenn in der Installationsanleitung des Gasherdes ein größerer Abstand angegeben ist, muss dieser berücksichtigt werden.

SICHERHEIT BEIM ELEKTRISCHEN ANSCHLUSS

• Die Netzspannung muss der auf dem Typenschild im Inneren des Produkts angegebenen Spannung entsprechen. •Wenn das Produkt mit einem Stecker ausgestattet ist, schließen Sie es an eine Steckdose an, die den geltenden Normen entspricht und sich auch nach der Installation in einem zugänglichen Bereich befindet. • Wenn kein Stecker vorhanden ist (direkter Anschluss an das Stromnetz) oder der Stecker sich auch nach der Installation nicht in einem zugänglichen Bereich befindet, verwenden Sie einen zweipoligen Standard-Schalter, der unter den Bedingungen der Überspannungskategorie III eine vollständige Trennung vom Stromnetz gewährleistet, entsprechend den Installationsvorschriften. • Das Produkt ist mit einem speziellen Stromkabel ausgestattet; wenn das Kabel beschädigt ist, fordern Sie es beim technischen Kundendienst an. ● Achtung! Bevor man den Stromkreis wieder an das Stromnetz anschließt und seinen ordnungsgemäßen Betrieb überprüft, sich immer vergewissern, dass das Stromkabel ordnungsgemäß montiert wurde. Achtung! Nicht mit getrenntem Programmierer, Timer, Fernbedienung oder jeglicher anderer Vorrichtung, die sich automatisch aktiviert, verwenden.

EMPFEHLUNGEN FÜR DIE VERWENDUNG

Vorschläge für die korrekte Anwendung zur Verringerung der Umweltbelastung: Wenn Sie mit dem Kochen beginnen, schalten Sie das Gerät mit minimaler Geschwindigkeit ein und lassen Sie sie auch nach dem Ende des Kochvorgangs noch einige Minuten eingeschaltet. Erhöhen Sie die Geschwindigkeit nur bei großen Mengen an Rauch und Dampf, wobei die Booster-Funktion nur in Extremfällen verwendet wird. Um die Effizienz des Geruchsminderungssystems aufrechtzuerhalten, sollten Sie den/die Kohlefilter bei Bedarf austauschen. Um den Fettfilter effizient zu halten, reinigen Sie ihn bei Bedarf. Um die Effizienz zu optimieren und den Lärm zu minimieren, verwenden Sie den in diesem Handbuch angegebenen maximalen Durchmesser des Kanalsystems. VERWENDUNG Das Absaugsystem kann in der Absaugversion mit externer Abführung oder internem Umwälzfilter eingesetzt werden. ● Version mit Absaugung: Die Dämpfe werden über ein am Anschlussflansch befestigtes Abluftrohr nach außen abgeführt. ACHTUNG! Wenn das Produkt mit Kohlefilter/n ausgestattet ist, muss/ müssen diese/r entfernt werden. Das Produkt an Rohre und Austrittsöffnungen anschließen, die über einen Durchmesser verfügen, der dem Luftauslass (Anschlussflansch) entspricht. Die Verwendung von Rohren und Austrittsöffnungen an der Wand mit einem geringerem Durchmesser führt zu einer Verringerung der Absaugleistungen und einem deutlichen Anstieg der Geräuschentwicklung. Aus diesem Grund ist diesbezüglich jede Haftung ausgeschlossen.

• Verwenden Sie eine möglichst kurze Rohrleitung.

• Verwenden Sie eine Rohrleitung mit möglichst wenigen Biegungen (maximaler Biegewinkel: 90°).

• Vermeiden Sie drastische Änderungen des Leitungsquerschnitts. 35● Version mit Filter: Die angesaugte Luft wird entfettet und desodoriert, bevor sie in den Raum zurückgeführt wird. Um das Produkt in dieser Version zu verwenden, ist es notwendig, ein zusätzliches Aktivkohlefiltersystem zu installieren. MONTAGE ERSTINSTALLATION

• Prüfen, dass die Produktabmessungen für den gewählten Installationsbereich geeignet sind.

• Den/die Aktivkohlefilter, falls mitgeliefert, entfernen (siehe auch den entsprechenden Absatz).

• Diese/r dürfen nur wieder montiert werden, wenn man beabsichtigt, das Produkt in der filternden Version zu verwenden.

• Im Falle von Verkleidungen und/oder Wänden und/oder Hängeschränken ist darauf zu achten, dass genügend Platz für die Installation des Produkts vorhanden ist und dass das Bedienfeld jederzeit leicht zugänglich ist.

• Das Produkt ist mit Befestigungsdübeln ausgestattet, die für die meisten Wände/Decken geeignet sind. Es muss jedoch ein qualifizierter Techniker hinzugezogen werden, um die Eignung der Materialien je nach Art der Wand/Decke sicherzustellen. Die Wand/Decke muss stabil genug sein, um das Gewicht der Haube zu tragen. Übergewichtiges Produkt, Handhabung und Installation der Haube müssen von zwei oder mehr Personen durchgeführt werden. FUNKTIONSWEISE Diese Abzugshaube hat ein automatisches Betriebssystem (siehe Abschnitt "Automatischer Betrieb (Sensor)"). Das System kalibriert sich automatisch jedes Mal, wenn die Abzugshaube an das Stromnetz angeschlossen wird (z.B.: bei der Erstinstallation oder nach einem Stromausfall). Sie kann auch manuell vorgenommen werden (siehe Abschnitt „Einstellung der Parameter für den automatischen Betrieb - Manuelle Einstellung“). Während der Eichung, die 5 Minuten dauert, blinken die Bedienelemente und man kann nur die Taste der Lichter betätigen. Bedienfeld Um die verschiedenen Funktionen der Dunstabzugshaube zu wählen, reicht es aus, die Bedienelemente leicht zu berühren. T1 T2 T3 T4 T5 T6 T7 T1 = Taste Motor OFF (Stand-by) T2 = Taste zur Auswahl der Geschwindigkeit (Saugleistung) niedrig. Die Taste blinkt, wenn die verzögerte Haubenabschaltung aktiviert ist (nur bei Modellen mit Fernbedienung). T3 = Taste zur Auswahl der Geschwindigkeit (Saugleistung) mittel. Die Taste blinkt, wenn die verzögerte Haubenabschaltung aktiviert ist (nur bei Modellen mit Fernbedienung). T4 = Taste zur Auswahl der Geschwindigkeit (Saugleistung) hoch. Die Taste blinkt, wenn die verzögerte Haubenabschaltung aktiviert ist (nur bei Modellen mit Fernbedienung). T5 = Taste zur Wahl der Geschwindigkeit (Saugleistung) intensiv - Dauer 5 Minuten, danach schaltet sie auf mittlere Geschwindigkeit (Saugleistung) zurück oder aus, wenn die verzögerte Haubenabschaltung aktiviert ist (nur bei Modellen mit Fernbedienung). Die Taste blinkt in beiden Fällen, um die Geschwindigkeitsmessung anzuzeigen. T6 = Taste Licht ON/OFF. Drücken Sie kurz, um die Beleuchtung des Kochfeldes ein- oder auszuschalten. T7 = Automatischer Betrieb (Sensor). Anzeige der Filtersättigung (T5) In regelmäßigen Abständen zeigt die Dunstabzugshaube an, dass die Filterwartung auszuführen ist. Taste (T5) leuchtet konstant: Warten Sie den Fettfilter. Taste (T5) blinkendes Licht: Warten Sie den Aktivkohlefilter. Anmerkung: Die Anzeige der Filtersättigung ist innerhalb der ersten Minute nach dem Ausschalten der Haube sichtbar, innerhalb dieser Zeit müssen die Sättigungsanzeigen zurückgesetzt werden. Filter-Sättigungsanzeigen zurücksetzen (T5) Taste (T5) lang drücken. 36Aktivieren Sie die Sättigungsanzeige des Aktivkohlefilters (T5). Hinweis: Dieser Vorgang wird bei abgeschalteter Dunstabzugshaube durchgeführt. Normalerweise wird diese Anzeige durch langes Drücken der Taste (T5) deaktiviert, um die Funktion zu aktivieren: Die Taste leuchtet mit Dauerlicht. Um die Funktion zu deaktivieren, drücken Sie lange auf die Taste (T5): Die Taste leuchtet mit einem Blinklicht auf. Automatischer Betrieb (Sensor) (T7) Drücken Sie die Taste (T7) (die zentrale LED (T7) leuchtet weiß). Die Haube schaltet sich je nach den vom Sensor erfassten Brandgasen mit der am besten geeigneten Geschwindigkeit ein. Einstellung der Parameter für den automatischen Betrieb Anmerkung: Alle nachfolgend beschriebenen Kalibrierungs-, Auswahl-, Einstellungs- und logischen Verbindungsvorgänge sind bei ausgeschaltetem Haube (OFF) möglich. Die Einstellung der Parameter erfolgt entweder automatisch, wenn die Haube wieder an das Stromnetz angeschlossen wird (z.B. bei der Erstinstallation oder nach einem Stromausfall) oder manuell. Manuelle Einstellung Wird durchgeführt, wenn der automatische Betrieb nicht zufriedenstellend funktioniert und sollte durchgeführt werden, wenn in der Küche normale Umgebungsbedingungen herrschen. Die manuelle Einstellung sieht folgendes vor:

• Kalibrierung der Haube.

• Auswahl des Kochfeldes (Gas - Induktion oder Elektro). Kalibrierung der Haube (T7). Drücken Sie lange auf die Taste (T7), alle LEDs auf der Taste blinken "dunkler", um anzuzeigen, dass die Kalibrierung begonnen hat. Der Kalibrierungsprozess dauert etwa 5 Minuten. Auswahl des Kochfeldes (Gas - Induktion oder Elektro). Wenn Sie die Tasten (T2 - T3) gleichzeitig lang drücken, beginnen die Tasten (T2 - T3 - T4) 5 Sekunden lang zu blinken. Innerhalb dieser Zeit drücken Sie: die Taste (T2) im Falle eines Gaskochfeldes die Taste (T3) im Falle eines Elektrokochfeldes die Taste (T4) im Falle eines Induktionskochfeldes. Die ausgewählte Taste bleibt eingeschaltet, um anzuzeigen, dass die Auswahl getroffen wurde. Nach 10 Sekunden blinkt die Taste kurz auf, um anzuzeigen, dass die Auswahl registriert wurde.

WARNHINWEISE ZUR WARTUNG

• Reinigung: Verwenden Sie zur Reinigung nur ein mit neutralen, flüssigen Reinigungsmitteln angefeuchtetes Tuch. Verwenden Sie keine Werkzeuge oder Instrumente zur Reinigung.

• Vermeiden Sie die Verwendung von Produkte mit Abrasiven. KEINEN ALKOHOL VERWENDEN! Zur Wartung des Produkts siehe die Bilder am Ende der Installationsanleitung mit diesem Symbol.

• Fettfilter: Der Metall-Fettfilter muss einmal pro Monat mit einem nicht aggressiven Reinigungsmittel von Hand oder in der Spülmaschine bei niedrigen Temperaturen und kurzem Reinigungszyklus gereinigt werden. Um den Fettfilter zu entfernen, ziehen Sie am federbelasteten Entriegelungsgriff.

• Der Fettfilter hält Fettpartikel zurück, die beim Kochen entstehen. Beim Reinigen in der Spülmaschine kann sich der Metallfettfilter verfärben, wobei seine Filtereigenschaften in keiner Weise beeinträchtigt werden.

• Aktivkohlefilter NICHT auswaschbar: Die Sättigung des Aktivkohlefilters tritt nach mehr oder weniger langem Gebrauch ein, je nach Art des Herdes und der Regelmäßigkeit der Fettfilterreinigung. In jedem Fall muss die Patrone spätestens alle vier Monate ausgetauscht werden. Sie kann NICHT gereinigt oder wiederaufbereitet werden. Montage: Befestigen Sie den Aktivkohlefilter zunächst hinten an der Metalllasche der Haube, dann vorne mit den beiden Knöpfen. Demontage: Entfernen Sie den Aktivkohlefilter, indem Sie die Knöpfe, mit denen er an der Haube befestigt ist, um 90° drehen. 37• Beleuchtungssystem : Das Beleuchtungssystem kann nicht vom Anwender ausgetauscht werden, wenden Sie sich bitte bei Betriebsstörungen an den Kundendienst.

• Das Beleuchtungssystem basiert auf der LED-Technologie. Die LEDs gewährleisten eine optimale Beleuchtung, halten bis zu 10 Mal länger als herkömmliche Lampen und sparen 90 % an elektrischer Energie.

ENTSORGUNG AM ENDE DER LEBENSDAUER

Dieses Gerät ist in Übereinstimmung mit der Europäischen Richtlinie 2012/19/EU (Waste Electrical and Electro- nic Equipment Regulations 2013) über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet. Elektro- und Elektronik-Altgeräte enthalten sowohl Schadstoffe (die negative Auswirkungen auf die Umwelt haben können) als auch Grundelemente (die wiederverwendet werden können). Es ist wichtig, dass Elektro- und Elektronik-Altgeräte einer speziellen Behandlung unterzogen werden, um Schadstoffe zu entfernen und ordnungsgemäß zu entsorgen und alle Materialien wiederzugewinnen. Der einzelne Bürger kann eine wichtige Rolle dabei spielen, sicherzustellen, dass Elektro- und Elektronik-Altgeräte nicht zu einem Umweltproblem werden; es ist wichtig, einige grundlegende Regeln zu befolgen: - Elektro- und Elektronik-Altgeräte sollten nicht als Hausmüll behandelt werden; - Elektro- und Elektronik-Altgeräte müssen zu Sammelstellen gebracht werden, die von der Gemeinde oder einem registrierten Unternehmen betrieben werden. In vielen Ländern können große Elektro- und Elektronik-Altgeräte von den Haushalten abgeholt werden. Beim Kauf eines neuen Geräts kann das alte Gerät an den Verkäufer zurückgegeben werden, der es als Einzelstück kostenlos annehmen muss, vorausgesetzt, es handelt sich um ein gleichwertiges Gerät mit den gleichen Funktionen wie das gekaufte Gerät. BESTIMMUNGEN Geräte, die gemäß den folgenden Sicherheitsnormen entwickelt, getestet und hergestellt wurden: EN/IEC 60335-1; EN/ IEC 60335-2- 31, EN/IEC 62233. Leistung: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13;EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. HINWEISE : Die mit diesem Symbol gekennzeichneten Teile sind optionales Zubehör, d. h. sie werden nur bei einigen Modellen mitgeliefert oder müssen zusätzlich gekauft werden, da sie serienmäßig nicht lieferbar sind. 382x Ø2,9x6,5 mm
