| Produkttyp | Stereophonischer Vollverstärker |
| Marke | Rotel |
| Modell | RA-04 SE |
| Dauerausgangsleistung | 40 W/Kanal an 8 Ohm (20-20.000 Hz, Klirrfaktor <0,03 %) |
| Gesamtklirrfaktor | <0,03 % (20-20.000 Hz, bei Volllast, halber Last oder 1 W) |
| Frequenzgang (Phono-Eingang) | 20 Hz - 15 kHz ± 0,3 dB |
| Frequenzgang (Line-Eingänge) | 10 Hz - 40 kHz ± 1 dB |
| Empfindlichkeit/Impedanz (Phono-Eingang) | 2,5 mV / 47 kOhm |
| Empfindlichkeit/Impedanz (Line-Eingänge) | 150 mV / 24 kOhm |
| Signal-Rausch-Abstand (Phono-Eingang) | 80 dB (IHF A-bewertet) |
| Signal-Rausch-Abstand (Line-Eingänge) | 100 dB (IHF A-bewertet) |
| Dämpfungsfaktor | 180 (20-20.000 Hz, 8 Ohm) |
| Abmessungen (B x H x T) | 435 x 72 x 342 mm (Frontplattenhöhe 60 mm für Rackmontage) |
| Nettogewicht | 5,9 kg |
| Netzspannung | 115 V/60 Hz oder 230 V/50 Hz (je nach Ausführung) |
| Hauptfunktionen | Lautstärke, Balance, Höhen-/Tiefenregler, Quellenwahl (CD, Tuner, Aux, Phono), Tape Monitor, Lautsprecherwahl A/B, Kopfhöreranschluss, Media Player-Eingang (AUX2), Vorverstärkerausgänge, 12-V-Trigger |
| Pflege und Reinigung | Mit einem trockenen Tuch oder Staubsauger reinigen. Keine flüssigen Reinigungsmittel verwenden. |
| Sicherheit | Doppelte elektrische Isolierung. Nicht Feuchtigkeit aussetzen. Bei Gewitter abziehen. Keine vom Benutzer reparierbaren Teile. Wenden Sie sich an einen autorisierten Reparaturdienst. |
| Reparierbarkeit | Alle Eingriffe einem autorisierten Rotel-Reparaturdienst überlassen. Die interne Sicherung muss von einem Fachmann ausgetauscht werden. |
Häufig gestellte Fragen - RA04SE ROTEL
Benutzerfragen zu RA04SE ROTEL
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Empfänger kostenlos im PDF-Format! Finden Sie Ihr Handbuch RA04SE - ROTEL und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. RA04SE von der Marke ROTEL.
BEDIENUNGSANLEITUNG RA04SE ROTEL
Stereo-Vollverstärker
Bedienelemente und Anschlüsse

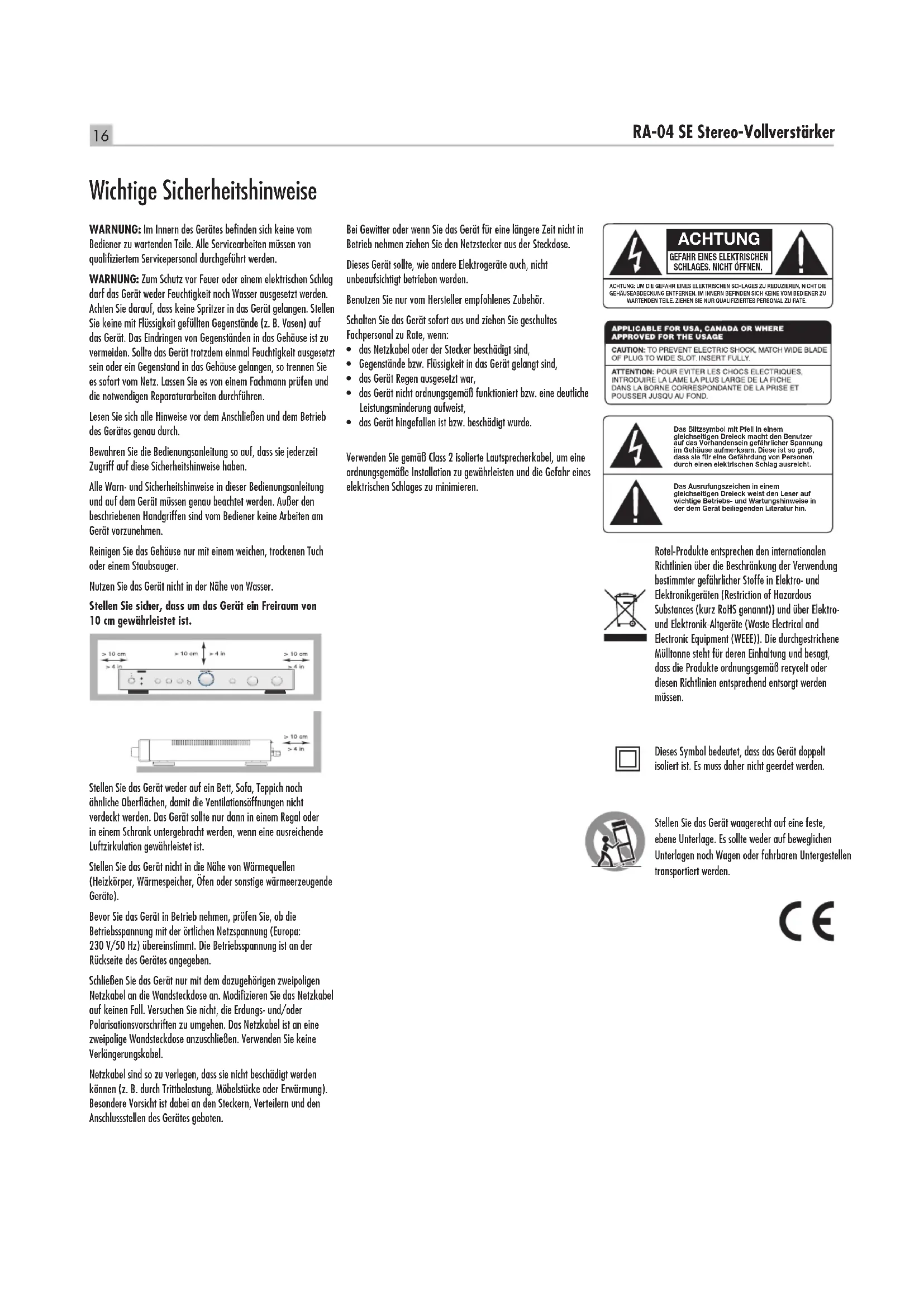

Wichtige Sicherheitshinweise
WARNUNG: Im Innern des Gerätes befinden sich keine vom Bediener zu wartenden Teile. Alle Servicearbeiten müssen von qualifiziertem Servicepersonal durchgeführt werden.
WARNUNG: Zum Schutz vor Feuer oder einem elektrischen Schlag darf das Gerät weder Feuchtigkeit noch Wasser ausgesetzt werden. Achten Sie darauf, dass keine Spritzer in das Gerät gelangen. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände (z. B. Vasen) auf das Gerät. Das Eindringen von Gegenständen in das Gehäuse ist zu vermeiden. Sollte das Gerät trotzdem einmal Feuchtigkeit ausgesetzt sein oder ein Gegenstand in das Gehäuse gelangen, so trennen Sie es sofort vom Netz. Lassen Sie es von einem Fachmann prüfen und die notwendigen Reparaturarbeiten durchführen.
Lesen Sie sich alle Hinweise vor dem Anschließen und dem Betrieb des Gerätes genau durch.
Bewahren Sie die Bedienungsanleitung so auf, dass sie jederzeit Zugriff auf diese Sicherheitshinweise haben.
Alle Warn- und Sicherheitshinweise in dieser Bedienungsanleitung und auf dem Gerät müssen genau beachtet werden. Außer den beschriebenen Handgriffen sind vom Bediener keine Arbeiten am Gerät vorzunehmen.
Reinigen Sie das Gehäuse nur mit einem weichen, trockenen Tuch oder einem Staubsauger.
Nutzen Sie das Gerät nicht in der Nähe von Wasser.
Stellen Sie sicher, dass um das Gerät ein Freiraum von 10 cm gewährleistet ist.
Stellen Sie das Gerät weder auf ein Bett, Sofa, Teppich noch ähnliche Oberflächen, damit die Ventilationsöffnungen nicht verdeckt werden. Das Gerät sollte nur dann in einem Regal oder in einem Schrank untergebracht werden, wenn eine ausreichende Luftzirkulation gewährleistet ist.
Stellen Sie das Gerät nicht in die Nähe von Wärmequellen (Heizkörper, Wärmespeicher, Öfen oder sonstige wärmeerzeugende Geräte).
Bevor Sie das Gerät in Betrieb nehmen, prüfen Sie, ob die Betriebsspannung mit der örtlichen Netzspannung (Europa: 230 V/50 Hz) übereinstimmt. Die Betriebsspannung ist an der Rückseite des Gerätes angegeben.
Schließen Sie das Gerät nur mit dem dazugehörigen zweipoligen Netzkabel an die Wandsteckdose an. Modifizieren Sie das Netzkabel auf keinen Fall. Versuchen Sie nicht, die Erdungs- und/oder Polarisationsvorschriften zu umgehen. Das Netzkabel ist an eine zweipolige Wandsteckdose anzuschließen. Verwenden Sie keine Verlängerungskabel.
Netzkabel sind so zu verlegen, dass sie nicht beschädigt werden können (z. B. durch Trittbelastung, Möbelstücke oder Erwärmung). Besondere Vorsicht ist dabei an den Steckern, Verteilern und den Anschlussstellen des Gerätes geboten.
Bei Gewitter oder wenn Sie das Gerät für eine längere Zeit nicht in Betrieb nehmen ziehen Sie den Netzstecker aus der Steckdose.
Dieses Gerät sollte, wie andere Elektrogeräte auch, nicht unbeaufsichtigt betrieben werden.
Benutzen Sie nur vom Hersteller empfohlenes Zubehör.
Schalten Sie das Gerät sofort aus und ziehen Sie geschultes Fachpersonal zu Rate, wenn:
• das Netzkabel oder der Stecker beschädigt sind,
- Gegenstände bzw. Flüssigkeit in das Gerät gelangt sind,
• das Gerät Regen ausgesetzt war,
- das Gerät nicht ordnungsgemäß funktioniert bzw. eine deutliche Leistungsminderung aufweist,
- das Gerät hingefallen ist bzw. beschädigt wurde.
Verwenden Sie gemäß Class 2 isolierte Lautsprecherkabel, um eine ordnungsgemäße Installation zu gewährleisten und die Gefahr eines elektrischen Schlages zu minimieren.
CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT. INSERT FULLY.
ATTENTION: POUR EVITER LES CHOCS ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU AU FOND.
Rotel-Produkte entsprechen den internationalen Richtlinien über die Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (Restriction of Hazardous Substances (kurz RoHS genannt)) und über Elektro- und Elektronik-Altgeräte (Waste Electrical and Electronic Equipment (WEEE)). Die durchgestrichene Mülltonne steht für deren Einhaltung und besagt, dass die Produkte ordnungsgemäß recycelt oder diesen Richtlinien entsprechend entsorgt werden müssen.
Dieses Symbol bedeutet, dass das Gerät doppelt isoliert ist. Es muss daher nicht geerdet werden.
Stellen Sie das Gerät waagerecht auf eine feste, ebene Unterlage. Es sollte weder auf beweglichen Unterlagen noch Wagen oder fahrbaren Untergestellen transportiert werden.
CE
Inhaltsverzeichnis
Figure 1: Bedienelemente und Anschlüsse 3
Figure 2: Anschlussdiagramm 4
Wichtige Sicherheitshinweise 16
Die Firma Rotel 17
Zu dieser Anleitung 18
Einige Vorsichtsmaßnahmen 18
Aufstellung des Gerätes 18
Kabel 18
Netzspannung und Bedienung 18
Netzeingang 21 18
POWER-Schalter ☐ und POWER-LED ☐ 18
Eingangssignalanschlüsse 19
Phonoeingang 15 und Masseanschluss 14 19
Hochpegeleingänge 18 19
TAPE-Anschlüsse 19
Preamp-Ausgänge 18 19
Lautsprecherausgänge 19 20
Lautsprecherwahlschalter 5 19
Auswahl der Lautsprecher 19
Auswahl der Lautsprecherkabel 19
Polarität und Phasenabgleich 19
Anschluss der Lautsprecher 19
Kopfhörerbuchse 4 20
Media Player-Anschluss 5 20
Bedienelemente 20
Lautstärkeregelung 10 20
Balance-Steller 20
TONE-Schalter 20
BASS und TREBLE 7 B 20
Function-Wahlschalter 20
Monitor-Wahlschalter 12 20
12V TRIGGER OUT-Anschlüsse 22 20
Schutzschaltung 21
Bei Störungen 21
Die POWER-LED leuchtet nicht 21
Austauschen der Sicherung 21
Kein Ton 21
Technische Daten 21
Die Firma Rotel
Unsere Geschichte begann vor ungefähr 50 Jahren. In den folgenden Jahrzehnten haben wir Hunderte von Auszeichnungen für unsere Produkte erhalten und unzähligen Menschen echten Hörgenuss bereitet, denen gute Unterhaltung wichtig ist.
Rotel wurde von einer Familie gegründet, deren Interesse an Musik so groß war, dass sie beschloss, hochwertigste HiFi-Produkte herzustellen und Musikliebhabern ungeachtet ihres Geldbeutels einen außergewöhnlichen Wert zukommen zu lassen. Ein Ziel, das von allen Rotel-Mitarbeitern verfolgt wird.
Die Ingenieure arbeiten als Team eng zusammen. Sie hören sich jedes neue Produkt an und stimmen es klanglich ab, bis es den gewünschten Musikstandards entspricht. Die eingesetzten Bauteile stammen aus verschiedenen Ländern und wurden ausgewählt, um das jeweilige Produkt zu optimieren. So finden Sie in Rotel-Geräten Kondensatoren aus Großbritannien und Deutschland, Halbleiter aus Japan oder den USA und direkt bei Rotel gefertigte Ringkerntransformatoren.
Wir fühlen uns unserer Umwelt gegenüber verpflichtet. Und da immer mehr Elektronik produziert wird und später entsorgt werden muss, ist es von Herstellerseite besonders wichtig, Produkte zu entwickeln, die unsere Mülldeponien und Gewässer möglichst wenig belasten.
Rotel ist stolz darauf, seinen Beitrag zu leisten. So konnten wir den Bleianteil in unserer Elektronik durch bleifreies Löten reduzieren. Unsere neuen Class-D-Verstärker (nicht digital) arbeiten bis zu 5-mal effizienter als ältere Verstärker-Designs, ohne dabei an Leistung und Performance zu verlieren. Mit ihren geringeren Wärmeverlusten schonen diese Produkte nicht nur die Umwelt, sie überzeugen auch klanglich.
Last, not least ist diese Anleitung auf Recyclingpapier gedruckt.
Dies sind zwar kleine, aber wichtige Schritte. Und wir forschen weiter nach Verfahren und Materialien für einen saubereren und umweltfreundlicheren Herstellungsprozess.
Vielen Dank, dass Sie sich für dieses Rotel-Produkt entschieden haben. Wir sind sicher, dass Sie in den nächsten Jahren viel Freude daran haben werden.
Zu dieser Anleitung
Vielen Dank, dass Sie sich für den Rotel-Stereo-Vollverstärker RA-04 SE entschieden haben. Dieses einzigartige Gerät kann optimal in jedem hochwertigen Audiosystem eingesetzt werden. Sie werden viel Freude mit diesem Gerät haben.
Der RA-04 SE erwärmt sich während des Betriebes. Die entstehende Wärme kann unter normalen Bedingungen über die Kühlippen und Ventilationsöffnungen abgeführt werden. Die Ventilationsöffnungen an der Oberseite dürfen nicht verdeckt werden. Um das Gerät muss ein Freiraum von 10 cm und am Aufstellungsort eine ausreichende Luftzirkulation gewährleistet sein, um einer Überhitzung des Vollverstärkers vorzubeugen.
Der RA-04 SE überzeugt durch höchste Wiedergabequalität und ist mit einer Vielzahl von Ausstattungsmerkmalen ausgestattet. Bei seiner Entwicklung wurde besonderer Wert darauf gelegt, den kompletten Dynamikbereich und feinste Nuancen der Musik wiederzugeben. Der RA-04 SE überzeugt mit einem großzügig dimensionierten Netzteil mit Rotel-Ringkerntransformator. Dieses niederohmige Netzteil hat extreme Leistungsreserven, die es dem Vollverstärker ermöglichen, die anspruchsvollsten Musiksignale zu verarbeiten. Zwar ist diese Konstruktion teurer in der Herstellung, die Musikwiedergabe jedoch profitiert davon deutlich.
Berücksichtigen Sie beim Aufstellen das Gewicht des Vollverstärkers. Wir dempfehlen, ihn in entsprechendem HiFi-Mobiliar unterzubringen. HiFi-Mobiliar ist so ausgelegt, dass klangbeeinträchtigende Erschütterungen gedämpft bzw. unterdrückt werden. Lassen Sie sich von Ihrem autorisierten Rotel-Fachhändler in Bezug auf HiFi-Mobiliar und die optimale Aufstellung von Audiokomponenten beraten.
Die Signalwege sind streng symmetrisch gehalten, um Laufzeitunterschiede in den Kanälen zu verhindern. Auf der Platine werden Metallfilmwiderstände und Polystyrol- bzw. Polypropylenkondensatoren eingesetzt, die die Signale klanggetreu übertragen. Alle Aspekte dieser Konstruktion dienen nur dem Ziel der möglichst originalgetreuen Wiedergabe von Musik.
Kabel
Achten Sie bitte darauf, dass Netz-, Digital- und die normalen Audiosignal-kabel separat verlaufen. Dies minimiert die Wahrscheinlichkeit, dass Netz- bzw. Digitalkabel die Signale der Analogkabel stören. Wir empfehlen, hochwertige abgeschirmte Kabel zu verwenden. Wenden Sie sich bei etwaigen Fragen zu den optimalen Kabeln für Ihr System an Ihren autorisierten Rotel-Fachhändler.
Der RA-04 SE ist einfach zu installieren und zu bedienen. Sollten Sie bereits Erfahrung mit der Installation anderer Stereosysteme haben, dürften keinerlei Probleme auftreten. Schließen Sie einfach die gewünschten Geräte an und genießen Sie die Musik.
Einige Vorsichtsmaßnahmen
WARNUNG: Um eine Beschädigung des Systems zu vermeiden, sollten Sie ALLE Geräte des Systems abschalten, bevor Sie die Lautsprecher oder sonstige Komponenten anschließen bzw. trennen. Schalten Sie die Geräte erst wieder ein, wenn alle Anschlüsse ordnungsgemäß hergestellt worden sind. Achten Sie dabei besonders auf die Lautsprecherkabel oder das Gehäuse des Verstärkers.
Lesen Sie sich die Bedienungsanleitung bitte vor der Inbetriebnahme genau durch. Neben grundsätzlichen Installations- und Bedienungshinweisen (bitte beachten Sie auch die Sicherheitshinweise am Anfang der Bedienungsanleitung) enthält sie allgemeine Informationen, die Ihnen helfen werden, Ihr System mit seiner maximalen Leistungsfähigkeit zu betreiben. Bitte setzen Sie sich bei etwaigen Fragen mit Ihrem autorisierten Rotel-Fachhändler in Verbindung.
Bewahren Sie den Versandkarton und das übrige Verpackungsmaterial des RA-04 SE für einen eventuellen späteren Einsatz auf. Der Versand oder Transport des Vollverstärkers in einer anderen als der Originalverpackung kann zu erheblichen Beschädigungen des Gerätes führen.
Netzspannung und Bedienung
Netzeingang 21
Der RA-04 SE benötigt keine großen Strommengen. Dennoch sollte er direkt an eine Wandsteckdose angeschlossen werden. Verwenden Sie kein Verlängerungskabel. Eine hochbelastbare Mehrfachsteckdose kann eingesetzt werden, wenn sie (und die Wandsteckdose) ausreichende Strommengen für den RA-04 SE sowie die anderen an sie angeschlossenen Komponenten liefern kann.
Der RA-04 SE wird von Rotel so eingestellt, dass er der in Ihrem Land üblichen Wechselspannung von 230 Volt entspricht. Die Einstellung ist an der Geräterückseite angegeben.
HINWEIS: Sollten Sie mit Ihrem RA-04 SE in ein anderes Land umziehen, kann die Einstellung geändert werden, so dass das Gerät mit einer anderen Netzspannung betrieben werden kann. Versuchen Sie auf keinen Fall, diese Änderung selber vorzunehmen. Durch Öffnen des Gehäuses setzen Sie sich gefährlichen Spannungen aus. Ziehen Sie hierzu stets qualifiziertes Servicepersonal zu Rate.
Sind Sie, wie z. B. bei einer mehrwöchigen Urlaubsreise, für längere Zeit nicht zu Hause, sollten Sie Ihren Vollverstärker (ebenso wie alle anderen Audio- und Videokomponenten) während Ihrer Abwesenheit vom Netz trennen.
Schicken Sie die Ihrem Vollverstärker beiliegende Garantieanforderungskar ausgefüllt an den Rotel-Distributor in Ihrem Land. Bewahren Sie bitte die Original-Kaufquittung auf. Sie belegt am besten das Kaufdatum, das für Sie wichtig wird, sobald Sie eine Garantieleistung in Anspruch nehmen.
POWER-Schalter ☐ und POWER-LED ☐
Der POWER-Schalter befindet sich an der Gerätefront des RA-04 SE. Drücken Sie ihn zum Einschalten des Gerätes. Die LED über dem Schalter beginnt zu leuchten. Durch erneutes Drücken wird der Vollverstärker ausgeschaltet.
Aufstellung des Gerätes
Wie bei allen anderen Audiokomponenten auch, kann die Signalqualität des RA-04 SE durch andere Geräte beeinträchtigt werden. Stellen Sie den RA-04 SE daher nicht auf andere Geräte. Auch sollten die Audiosignalkabel nicht neben den Netzkabeln verlaufen, um Rauschen oder Interferenzen zu vermeiden.
Weitere Informationen zu den Möglichkeiten, andere Komponenten Ihres Systems über den RA-04 SE ein- und abzuschalten enthält der Abschnitt „12V TRIGGER OUT-Anschlüsse“.
Eingangssignalanschlüsse
[siehe Figure (Abb.) 2]
HINWEIS: Um laute Geräusche zu vermeiden, die weder für Ihre Ohren noch für Ihre Lautsprecher gut sind, sollte das System beim Verkabeln und Anschließen generell abgeschaltet sein.
Phonoeingang 15 und Masseanschluss 14
Verbinden Sie das vom Plattenspieler kommende Kabel mit dem linken und rechten Phonoeingang. Besitzt der Plattenspieler ein Massekabel, verbinden Sie dieses mit der Klemme links neben den Phonoeingängen. Das hilft, Brummen und Rauschen zu vermeiden.
Hochpegeleingänge 16
Bei den mit CD, Tuner und Aux gekennzeichneten Eingängen des RA-04 SE handelt es sich um Hochpegeleingänge. Diese dienen zum Anschluss von Geräten wie CD-Playern, HiFi- oder NICAM-Stereo-Video-Cassettenrecordern, Tunern, Laserdisc-Playern oder dem Analogausgang eines CD-ROM-Laufwerkes.
Die linken und rechten Kanäle sind gekennzeichnet und an die entsprechenden Kanäle der Quellkomponenten anzuschließen. Wir empfehlen Ihnen, zum Anschluss der Eingangsquellen an den RA-04 SE hochwertige Cinch-Kabel zu verwenden. Lassen Sie sich diesbezüglich von Ihrem autorisierten Rotel-Fachhändler beraten.
TAPE-Anschlüsse 17
[siehe Figure (Abb.) 2]
Die mit TAPE gekennzeichneten Ein- und Ausgänge können an jedes beliebige Aufnahme- und Wiedergabegerät angeschlossen werden, das analoge Hochpegel-Ein- und -Ausgangssignale verarbeiten kann. Normalerweise wird dies ein herkömmlicher Cassettenrecorder sein.
Denken Sie beim Anschluss eines Recorders an den RA-04 SE daran, dass die Ausgänge des Recorders mit den TAPE-Eingängen verbunden werden müssen. Dementsprechend sind die TAPE-Ausgänge des RA-04 SE mit den Eingängen des Recorders zu verbinden. Stellen Sie, wie bei den anderen Quellen auch, sicher, dass die linken und rechten Kanäle zu jedem Gerät mit den entsprechenden Kanälen der angeschlossenen Komponenten verbunden werden. Verwenden Sie hochwertige Verbindungskabel, um eine optimale Klangqualität zu gewährleisten.
HINWEIS: Der Signalpegel der TAPE-Ausgänge wird durch das Einstellen der Lautstärke, der Balance und der Klangregelung nicht verändert.
Preamp-Ausgänge 18
Der RA-04 SE verfügt an der Rückseite über zwei mit PREOUT gekennzeichnete Ausgänge. An diesen Ausgängen steht das Signal der gewählten Quelle jederzeit zur Verfügung. In der Regel wird ein anderer Vollverstärker oder eine Endstufe daran angeschlossen.
HINWEIS: Der Signalpegel der Preamp-Ausgänge wird durch das Einstellen der Lautstärke, der Balance und der Klangregelung verändert.
Lautsprecherausgänge 19 20 Lautsprecherwahlschalter 6
[siehe Figure (Abb.) 2]
Der RA-04 SE verfügt an der Rückseite über zwei Paar jeweils mit „A“ 19 und „B“ 20 gekennzeichnete Lautsprecherausgänge. Über den Lautsprecherwahlschalter (Speakers) 5 an der Gerätefront kann eingestellt werden, welche Lautsprecher spielen sollen.
Auswahl der Lautsprecher
Wird nur ein Lautsprecherset angeschlossen, so reicht eine Lautsprecher-impedanz von 4 Ohm. Werden alle Anschlussklemmen (also A und B) genutzt, so sollten die Lautsprecher eine Impedanz von mindestens 8 Ohm besitzen. Die Angaben bezüglich der Impedanz von Lautsprechern sind oft ungenau. In der Praxis gibt es nur bei sehr wenigen Lautsprechern Probleme beim Betrieb mit dem RA-04 SE. Wenden Sie sich bei Fragen bitte an Ihren autorisierten Rotel-Fachhändler.
Auswahl der Lautsprecherkabel
Verbinden Sie den RA-04 SE und die Lautsprecher über ein isoliertes, zweiadriges Lautsprecherkabel. Aufbau und Qualität des Kabels können hörbare Effekte auf die Musikwiedergabe haben. Standard-„Klingeldraht“ wird funktionieren, jedoch können vor allem bei größeren Kabellängen Leistungsverluste und eine ungleichmäßige Wiedergabe des Frequenzspektrums das Ergebnis sein. Allgemein gilt, dass Kabel mit größerem Querschnitt eine verbesserte Wiedergabequalität gewährleisten. Für höchste Wiedergabequalität sollten Sie die Benutzung von speziellen, hochwertigen Lautsprecherkabeln erwägen. Ihr autorisierter Rotel-Fachhändler wird Ihnen bei der Auswahl dieser Lautsprecherkabel gerne weiterhelfen.
Polarität und Phasenabgleich
Die Polarität – die positive/negative Ausrichtung der Anschlüsse – muss für jede Lautsprecher-/Verstärkerverbindung phasengleich sein. Wird die Polarität einer Verbindung irrtümlicherweise umgekehrt, führt dies zu einem unausgewogenen Klangbild mit schwachen Bässen. Die Kabel sind zur Identifizierung gekennzeichnet. So kann die Isolationsschicht eines Leiters gerippt oder ein Leiter mit einem Streifen markiert sein. Das Kabel kann verschiedenfarbige Leiter (Kupfer und Silber) besitzen und von einer transparenten Isolationsschicht umgeben sein. Bei anderen Kabeln wird die Polaritätsangabe auf die Isolationsschicht gedruckt. Unterscheiden Sie zwischen positiven und negativen Leitern und achten Sie bei jeder Lautsprecher- und Verstärkerverbindung auf die gleiche Polung.
Anschluss der Lautsprecher
Schalten Sie zunächst alle zum System gehörenden Geräte ab. An die Anschlussklemmen des RA-04 SE können blanke Drähte oder Kabelschuhe angeschlossen werden.
Führen Sie das Kabel vom RA-04 SE zu den Lautsprechern. Lassen Sie sich genügend Raum, damit Sie die Komponenten bewegen können und so einen freien Zugang zu den Lautsprechern sicherstellen. Bei der Verwendung von Kabelschuhen verbinden Sie diese mit den Kabeln, stecken die Kabelschuhe hinten unter die Anschlussklemmen und drehen die Klemmen im Uhrzeigersinn fest.
Sollten die Lautsprecherkabel direkt (ohne Kabelschuhe) an die Lautsprecherklemmen angeschlossen werden, so entfernen Sie an den Kabelenden ca. 15 mm der Isolation. Lösen Sie die Schraubklemmen durch Drehen gegen den Uhrzeigersinn. Verdrillen Sie die blanken Kabelenden, um ein Zerfasern zu vermeiden, und stecken Sie das verdrillte Kabel hinter die Schraubklemmen. Anschließend drehen Sie diese im Uhrzeigersinn fest.
HINWEIS: Achten Sie bitte darauf, dass die blanken Kabelenden vollständig an den Schraubklemmen untergebracht sind und somit das Berühren benachbarter Drähte oder Anschlüsse ausgeschlossen ist.
Kopfhörerbuchse 4
Über die Kopfhörerbuchse (PHONES) kann ein Kopfhörer angeschlossen werden. Diese Buchse ist auf die Verwendung von Standard-Stereo-Kopfhörersteckern ausgelegt. Sollte der Stecker Ihres Kopfhörers nicht passen, fragen Sie Ihren autorisierten Rotel-Fachhändler nach einem geeigneten Adapter. Auch nach Anschließen des Kopfhörers liegt noch ein Signal an den Ausgängen an. Nutzen Sie den Lautsprecherwahlschalter (Speakers), um die Lautsprecher abzuschalten. Mit Einstellung des Function- und Monitor-Wahlschalters legen Sie die Hörquelle fest. Zum Anhören bzw. Aufnehmen der an den TAPE-Eingang angeschlossenen Komponente setzen Sie den Monitor-Wahlschalter in die TAPE-Position. Um auf das Signal der anderen Eingänge zugreifen zu können, lassen Sie den Monitor-Wahlschalter in der SOURCE-Position und wählen die Hörquelle über den Function-Wahlschalter an der Gerätefront.
HINWEIS: Da die Empfindlichkeit von Lautsprechern und Kopfhörern sehr unterschiedlich sein kann, reduzieren Sie generell die Lautstärke, bevor Sie den Kopfhörerstecker anschließen bzw. herausziehen.
Media Player-Anschluss
Eine 3,5-mm-Stereo-Eingangsbuchse ist an der Gerätefront des Verstärkers für einen „Media Player“ vorgesehen. Um diese auszuwählen, müssen Sie den Function-Wahlschalter in die AUX2-Position setzen. Jeder tragbare Stereo-Cassettenrecorder, jeder CD-Player oder jedes Disc-Wiedergabegerät kann über diesen Eingang angeschlossen werden. Erfolgt die Musikwiedergabe des angeschlossenen Gerätes über die Kopfhörerbuchse, so ist zu beachten, dass Sie die Lautstärke am Player einstellen müssen, damit Sie Musik hören können. Klingt der Ton laut und verzerrt, reduzieren Sie die Lautstärke am Player. Ist er nur über die Lautsprecher zu hören, selbst wenn die Lautstärke über den Lautstärkeregler des Verstärkers sehr stark erhöht worden ist, nutzen Sie den Lautstärkeregler am Player.
HINWEIS: Wird der 3,5-mm-Ministecker in die Media Player-Buchse gesteckt, ist der AUX2-Eingang hinten getrennt. Wird der 3,5-mm-Stecker aus der Media Player-Buchse gezogen, so funktioniert der AUX2-Eingang hinten.
Bedienelemente
Lautstärkeregelung 10
Drehen Sie den Lautstärkeregler nach rechts, um die Lautstärke zu erhöhen und nach links, um die Lautstärke zu reduzieren.
Balance-Steller 11
Mit dem Balance-Steller wird das Lautstärkeverhältnis zwischen linkem und rechtem Kanal hergestellt. Normalerweise sollte für ihn die Mittenposition beibehalten werden. Ist das Lautstärkeverhältnis zwischen den beiden Lautsprechern jedoch nicht optimal, wird eine entsprechende Einstellung des Balance-Stellers erforderlich. Durch Rechtsdrehung wird die Lautstärke des rechten Lautsprechers gegenüber dem linken erhöht, durch Linksdrehung reduziert.
TONE-Schalter
Normalerweise sollten Sie diesen Schalter in der OFF-Position lassen. Die Klangregler arbeiten dann nicht, und die Signale werden ohne Beeinträchtigung am Klangregelnetzwerk vorbeigeleitet. Möchten Sie den Klang verändern, so setzen Sie diesen Schalter in die ON-Position.
BASS und TREBLE 78
Befindet sich der TONE-Schalter in der ON-Position, so kann der Klang über BASS und TREBLE eingestellt werden. Durch Rechtsdrehung werden die Bässe und Höhen angehoben, durch Linksdrehung reduziert.
Ein gut eingestelltes hochwertiges Audiosystem erzeugt den natürlichsten Klang, wenn die Einstellung der Tiefen- und Höhenregler gar nicht oder nur geringfügig verändert wird. Nutzen Sie diese Regler also möglichst wenig. Besonders vorsichtig sollten Sie sein, wenn Sie die Regler im Uhrzeigersinn drehen, da hierdurch die Belastung für Verstärker und Lautsprecher höher wird.
Function-Wahlschalter 13
Die Einstellung des Function-Wahlschalters entscheidet, solange sich der Monitor-Wahlschalter in der Position SOURCE befindet (siehe nächsten Abschnitt), darüber, welche Quelle Sie hören. Das über den Function-Schalter ausgewählte Signal wird auch zu den Preamp- und Tape-Ausgängen gesendet. Drehen Sie den Function-Wahlschalter an der Gerätefront auf die Quelle, die Sie hören möchten.
Monitor-Wahlschalter 12
Befindet sich der Monitor-Wahlschalter in der SOURCE-Position, wird das von Ihnen wahrgenommene Signal, das auch zu den Preamp-Ausgängen gesendet wird, über den Function-Wahlschalter ausgewählt. Befindet sich der Monitor-Wahlschalter in der TAPE-Position, wird das Signal von dem an die Tape-Eingänge angeschlossene Cassettendeck wiedergegeben. Auch in dieser Position des Monitor-Wahlschalters wird das am TAPE-Eingang anliegende Signal zu den Preamp-Ausgängen gesendet.
Das zum TAPE-Ausgang gesendete Signal wird stets über den Function-Wahlschalter ausgewählt. Besitzt das zum Aufnehmen verwendete Gerät eine Mithörfunktion, so können Sie sich die Aufnahme anhören, wenn Sie den Monitor-Wahlschalter in die TAPE-Position setzen.
12V TRIGGER OUT-Anschlüsse
Einige Audiokomponenten können über ein 12-V-Signal automatisch eingeschaltet werden. Die 12V TRIGGER OUT-Anschlüsse stellen das dazu erforderliche Signal zur Verfügung. Schließen Sie die entsprechenden Geräte über ein Kabel mit 3,5-mm-Steckern an. Befindet sich der RA-04 SE im Standby-Modus, so liegt kein Trigger-Signal an den Ausgängen. Die angeschlossenen Geräte schalten sich ab.
Schutzschaltung
Der RA-04 SE verfügt sowohl über eine thermische Schutzschaltung als auch über einen Überstromschutz. Hierdurch wird der Vollverstärker vor möglichen Schäden durch extreme oder fehlerhafte Betriebsbedingungen geschützt. Im Gegensatz zu vielen anderen Konstruktionen sind diese Schutzschaltungen unabhängig vom Audiosignal und beeinflussen den Klang nicht. Stattdessen überwachen sie die Temperatur an den Leistungstransistoren und schalten den Verstärker ab, sobald bestimmte Temperaturgrenzen überschritten werden.
Es ist unwahrscheinlich, dass es jemals zu einer Überlastung kommt. Sollte dennoch eine Störung auftreten, beendet der Vollverstärker die Wiedergabe. Die Protection-LED an der Gerätefront beginnt zu leuchten.
Schalten Sie den Vollverstärker aus und lassen Sie ihn einige Minuten abkühlen. Versuchen Sie, den Grund für die Störung herauszufinden und zu beheben. Beim erneuten Einschalten des Vollverstärkers setzt sich die Schutzschaltung automatisch zurück, und die LED erlischt.
In den meisten Fällen wird die Schutzschaltung durch eine Fehlfunktion, wie z. B. durch kurzgeschlossene Lautsprecherkabel oder eine unzureichende Belüftung, die schließlich zu einer Überhitzung führt, aktiviert. In sehr seltenen Fällen können Lautsprecher mit einer extrem niedrigen Impedanz die Schutzschaltung aktivieren.
Reagiert die Schutzschaltung immer wieder, ohne dass Sie die Fehlfunktion lokalisieren können, setzen Sie sich mit Ihrem autorisierten Rotel-Fachhändle in Verbindung.
Technische Daten
Dauerausgangsleistung 40 Watt/Kanal
(20 - 20.000 Hz, < 0,03 %, 8 Ohm)
Gesamtklinrfaktor (20 – 20.000 Hz) < 0,03 % bei Nennleistung,
Intermodulationsverzerrung (60 Hz : 7 kHz, 4:1)
bei halber Nennleistung oder bei 1 Watt
< 0,03 % bei Nennleistung, bei halber Nennleistung oder bei 1 Watt
Frequenzgang
Phohoeingang(MW) 20 - 15.000 Hz, ± 0,3 dB
.Hdöbpgebelkgängegel 0 - 40.000 Hz, ± 1 dB
Dämpfungsfaktor (20 – 20.000 Hz, 8 Ohm) 180
Eingangsempfindlichkeit/-impedanz
Phohoeingang(MM)2,5 mV/47 kOhm
Höbpegeleikgängegd 50 mV/24 kOhm
Ausgangspegel/-impedanz (Preamp) 1 V/470 Ohm
Klangeinstellung
Bößes ± 6 dB (100 Hz)
Höhen ± 6 dB (10 kHz)
Geräuschspannungsabstand (IHF A)
Hochpegeleingänge 100 dB
Stromversorgung 230 V, 50 Hz
Leistungsaufnahme 220 Watt
Abmessungen (B × H × T) 435 × 72 × 342 mm
eHöhe der Gerätefront (für Rack-Einbau) 60 mm
Nettogewicht 5,9 kg
Bei Störungen
Tritt eine scheinbare Fehlfunktion auf, sollten zuerst die nachstehend aufgeführten Punkte überprüft werden. Viele Probleme beruhen auf einfachen Bedienungsfehlern oder fehlerhaften Anschlüssen. Lässt sich das Problem nicht beheben, wenden Sie sich bitte an Ihren autorisierten Rotel-Fachhändler.
Die POWER-LED leuchtet nicht
Bei ordnungsgemäßem Betrieb beginnt die POWER-LED zu leuchten, wenn der RA-04 SE an eine stromführende Wandsteckdose angeschlossen ist und die POWER-Taste gedrückt wird. Leuchtet sie nicht, prüfen Sie mit einem anderen elektrischen Verbraucher, z. B. einer Lampe, ob die Steckdose tatsächlich Strom führt. Prüfen Sie, ob der Strom nicht durch einen dazwischengeschalteten Schalter abgeschaltet worden ist.
Austauschen der Sicherung
Funktioniert ein anderes elektrisches Gerät bei Anschluss an die Steckdose und der Vollverstärker nicht, so kann dies ein Hinweis darauf sein, dass die Grobsicherung im Gehäuseinnern durchgebrannt ist. Trennen Sie den Vollverstärker vom Netz und lassen Sie die Sicherung von Ihrem autorisierten Rotel-Fachhändler auswechseln.
Kein Ton
Prüfen Sie, ob die Signalquelle einwandfrei funktioniert. Vergewissern Sie sich, dass die Kabel von der Signalquelle zu den Eingängen des RA-04 SE ordnungsgemäß angeschlossen sind. Stellen Sie sicher, dass der Function-Wahlschalter auf den richtigen Eingang gesetzt worden ist. Prüfen Sie alle Verbindungen zwischen dem RA-04 SE und den Lautsprechern.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderungen in Technik und Ausstattung vorbehalten.
Rotel und das Rotel HiFi-Logo sind eingetragene Warenzeichen von The Rotel Co, Ltd., Tokio, Japan.
Technische gegevens.... 34
Wij van Rotel
Dämpfaktor (20-20.000 Hz, 8 ohm) 180
Vertrieb: B&W Group Germany GmbH
Kleine Heide 12
D-33790 Halle/Westf., Deutschland
Tel.: 05201 / 87170
Fax: 05201 / 73370
E-Mail: info@bwgroup.de
www.rotel-hifi.de
www.rotel.com
