BRUKSANVISNING RA04SE ROTEL

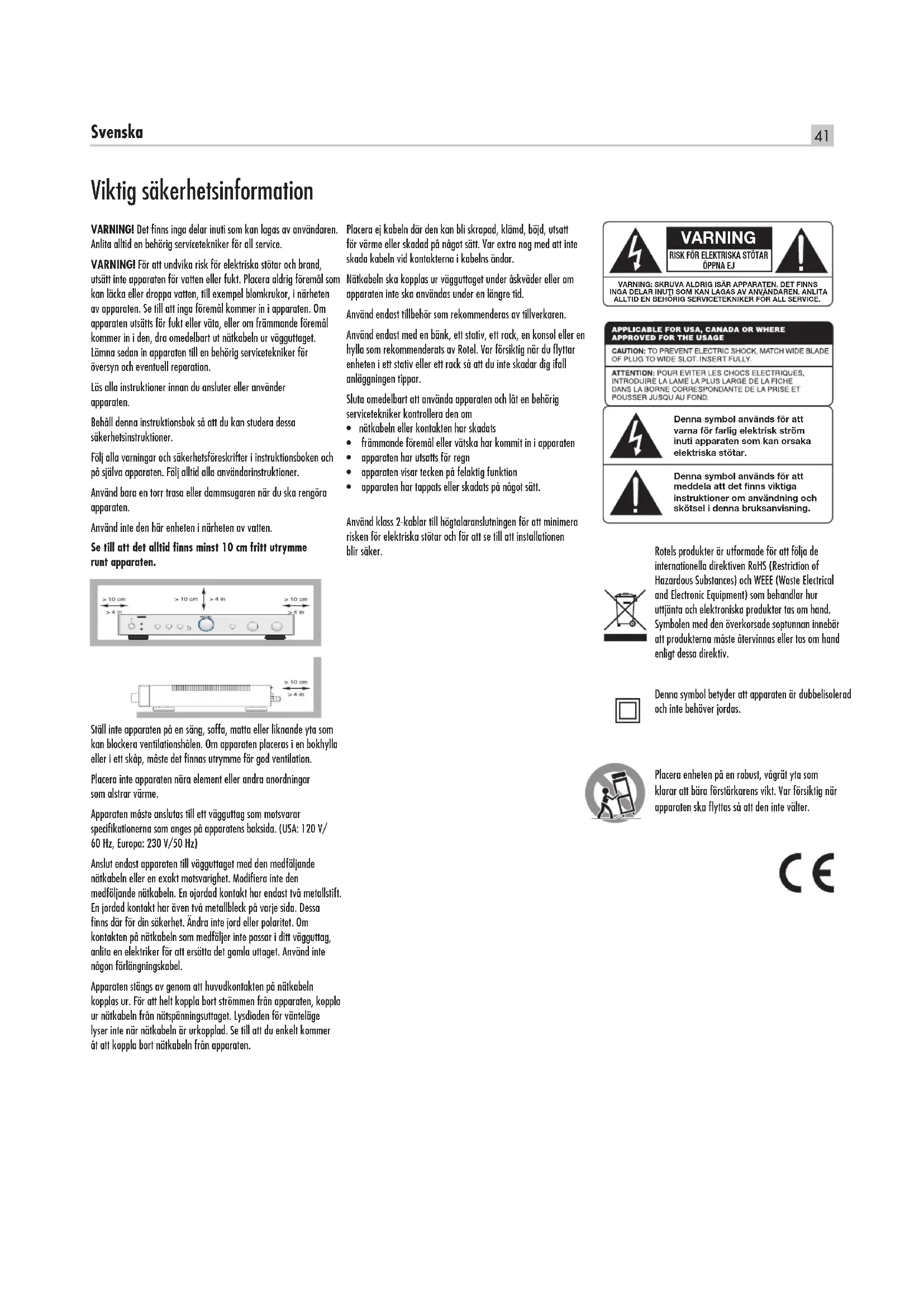

/8” x 2 /8” x 13 /2” Altezza pannello frontale 60mm / 2 3/8”Peso (netto) 5.9 Kg, 13 lbs Tutte le caratteristiche sono esatte al momento della stampa. Rotel si riserva il diritto di apportare miglioramenti senza alcun preavviso. Rotel ed il logo Rotel hi-fi sono marchi registrati della Rotel Co. Ltd. Tokyo Japan.41 Svenska Placera ej kabeln där den kan bli skrapad, klämd, böjd, utsatt för värme eller skadad på något sätt. Var extra nog med att inte skada kabeln vid kontakterna i kabelns ändar. Nätkabeln ska kopplas ur vägguttaget under åskväder eller om apparaten inte ska användas under en längre tid. Använd endast tillbehör som rekommenderas av tillverkaren. Använd endast med en bänk, ett stativ, ett rack, en konsol eller en hylla som rekommenderats av Rotel. Var försiktig när du flyttar enheten i ett stativ eller ett rack så att du inte skadar dig ifall anläggningen tippar. Sluta omedelbart att använda apparaten och låt en behörig servicetekniker kontrollera den om

• nätkabelnellerkontaktenharskadats

• främmandeföremålellervätskaharkommitiniapparaten

• apparatenharutsattsförregn

• apparatenvisarteckenpåfelaktigfunktion

• apparatenhartappatsellerskadatspånågotsätt. Använd klass 2-kablar till högtalaranslutningen för att minimera risken för elektriska stötar och för att se till att installationen blir säker. VARNING! Det finns inga delar inuti som kan lagas av användaren. Anlita alltid en behörig servicetekniker för all service. VARNING! För att undvika risk för elektriska stötar och brand, utsätt inte apparaten för vatten eller fukt. Placera aldrig föremål som kan läcka eller droppa vatten, till exempel blomkrukor, i närheten av apparaten. Se till att inga föremål kommer in i apparaten. Om apparaten utsätts för fukt eller väta, eller om främmande föremål kommer in i den, dra omedelbart ut nätkabeln ur vägguttaget. Lämna sedan in apparaten till en behörig servicetekniker för översyn och eventuell reparation. Läs alla instruktioner innan du ansluter eller använder apparaten. Behåll denna instruktionsbok så att du kan studera dessa säkerhetsinstruktioner. Följ alla varningar och säkerhetsföreskrifter i instruktionsboken och på själva apparaten. Följ alltid alla användarinstruktioner. Använd bara en torr trasa eller dammsugaren när du ska rengöra apparaten. Använd inte den här enheten i närheten av vatten. Se till att det alltid finns minst 10 cm fritt utrymme runt apparaten. Ställ inte apparaten på en säng, soffa, matta eller liknande yta som kan blockera ventilationshålen. Om apparaten placeras i en bokhylla eller i ett skåp, måste det finnas utrymme för god ventilation. Placera inte apparaten nära element eller andra anordningar som alstrar värme. Apparaten måste anslutas till ett vägguttag som motsvarar specifikationerna som anges på apparatens baksida. (USA: 120 V/ 60 Hz, Europa: 230 V/50 Hz) Anslut endast apparaten till vägguttaget med den medföljande nätkabeln eller en exakt motsvarighet. Modifiera inte den medföljande nätkabeln. En ojordad kontakt har endast två metallstift. En jordad kontakt har även två metallbleck på varje sida. Dessa finns där för din säkerhet. Ändra inte jord eller polaritet. Om kontakten på nätkabeln som medföljer inte passar i ditt vägguttag, anlita en elektriker för att ersätta det gamla uttaget. Använd inte någon förlängningskabel. Apparaten stängs av genom att huvudkontakten på nätkabeln kopplas ur. För att helt koppla bort strömmen från apparaten, koppla ur nätkabeln från nätspänningsuttaget. Lysdioden för vänteläge lyser inte när nätkabeln är urkopplad. Se till att du enkelt kommer åt att koppla bort nätkabeln från apparaten. Rotels produkter är utformade för att följa de internationella direktiven RoHS (Restriction of Hazardous Substances) och WEEE (Waste Electrical and Electronic Equipment) som behandlar hur uttjänta och elektroniska produkter tas om hand. Symbolen med den överkorsade soptunnan innebär att produkterna måste återvinnas eller tas om hand enligt dessa direktiv. Viktig säkerhetsinformation Denna symbol betyder att apparaten är dubbelisolerad och inte behöver jordas. Placera enheten på en robust, vågrät yta som klarar att bära förstärkarens vikt. Var försiktig när apparaten ska flyttas så att den inte välter. VARNING RISK FÖR ELEKTRISKA STÖTAR ÖPPNA EJVARNING: SKRUVA ALDRIG ISÄR APPARATEN. DET FINNS INGA DELAR INUTI SOM KAN LAGAS AV ANVÄNDAREN. ANLITA ALLTID EN BEHÖRIG SERVICETEKNIKER FÖR ALL SERVICE. Denna symbol används för att varna för farlig elektrisk ström inuti apparaten som kan orsaka elektriska stötar.Denna symbol används för att meddela att det finns viktiga instruktioner om användning och skötsel i denna bruksanvisning.42 RA-04 SE Integrerad Stereoförstärkare Om Rotel Vår historia började för nästan 50 år sedan. Genom decennierna har vi tagit emot hundratals priser för våra produkter och gjort hundratusentals människor nöjda, människor som tar sin underhållning på allvar – precis som du! Rotel grundades av en familj med ett passionerat intresse för musik. Detta ledde till en egen tillverkning av hifi-produkter med en kompromisslös kvalitet. Genom åren har denna passion för musik, som delas av hela Rotels personal, varit oförminskad, och målet har alltid varit att tillverka prisvärda produkter för både audiofiler och musikälskare, vilken budget de än har. Rotels ingenjörer arbetar i team och har ett nära samarbete. Tillsammans lyssnar de på och finslipar varje produkt tills den når upp till Rotels höga krav på kvalitet. De får välja komponenter från hela världen för att göra produkterna så bra som möjligt. I apparaterna hittar du ofta allt från brittiska och tyska kondensatorer till japanska och amerikanska halvledare, samt toroidaltransformatorer som tillverkas i Rotels egen fabrik. Vi oroar oss alla för miljön, och allteftersom fler och fler elektronikprodukter tillverkas och sedan kasseras blir det allt viktigare för tillverkare att göra allt de bara kan för att ta fram produkter som har en så liten negativ inverkan på miljön som möjligt när de slutligen hamnar på sopstationen. Vi på Rotel är stolta över att dra vårt strå till stacken. Vi har minskat blyinnehållet i vår elektronik genom att använda en särskild RoHS- kompatibel lödmetall, samtidigt som våra nya klass D-förstärkare (ej digitala) är upp till fem gånger effektivare än våra äldre konstruktioner, samtidigt som de fortfarande levererar kraft och prestanda. Dessa produkter är svala, ger ett minimum av energiförluster och är bra för miljön – samtidigt som de ger ett bättre ljud. Slutligen har vi tryckt den här skriften på återvunnet papper. Vi vet att det här bara är några små första steg, men det gör dem inte mindre viktiga. Och vi strävar hela tiden efter att finna nya metoder och material som kan ge en renare och miljövänligare tillverkningsprocess. Alla vi på Rotel tackar dig för att du har köpt den här produkten. Vi är säkra på att den kommer att ge dig många års njutning och glädje. Innehåll Figure 1: Kontroller och anslutningar 3 Figure 2: Anslutningar för förförstärkare och högtalare 4 Viktig säkerhetsinformation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41 Om Rotel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42 Introduktion. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43 Att tänka på 43 Placering 43 Kablar 43 Ström och strömfunktioner ........................................43 Strömingång

Anslutningar för insignaler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43 Skivspelaringång

Anslutningar för inspelning

Val av högtalare 44 Val av högtalarkabel 44 Polaritet och fas 44 Anslutning av högtalare 44 Hörlursutgång

Felsökning ....................................................46 Strömindikatorn (POWER) lyser inte 46 Säkring 46 Inget ljud hörs 46 Specifikationer .................................................4643 Svenska Introduktion Tack för att du har köpt den integrerade stereoförstärkaren Rotel RA-04 SE. I en musikanläggning av hög kvalitet kommer den att ge dig många års musikalisk njutning. RA-04 SE är en förstärkare med många funktioner och höga prestanda. Den har utformats och optimerats för att kunna återge musikens hela dynamiska omfång och alla små nyanser. RA-04 SE har en kraftfull strömförsörjning med en ringkärnetransformator som utvecklats av Rotel. Denna strömförsörjning har låg impedans och stora kraftresurser, vilket innebär att RA-04 SE kan återge även krävande ljudsignaler med lätthet. Att utforma en förstärkare med en sådan konstruktion är kostsamt, men innebär att musiken låter bättre. Kretskorten är försedda med SCT-teknik (Symmetrical Circuit Traces) som garanterar att musikens timing bibehålls och återskapas på ett korrekt sätt. Alla viktiga signalvägar i RA-04 SE har kretsar som använder metallfilmsresistorer och polystyren- eller polypropylen-kondensatorer. Hela konstruktionen är noggrant utformad för att återge musiken på ett så naturtroget sätt som möjligt. Förstärkarens viktigaste funktioner är enkla och lättbegripliga. Om du är van vid stereoanläggningar så bör du inte ha några problem med att börja använda RA-04 SE. Koppla bara in resten av anläggningen, så kan du börja njuta av musiken. Att tänka på OBS! För att undvika skador på din anläggning, stäng av ALLA komponenter i anläggningen innan du kopplar in eller tar bort högtalare eller andra komponenter. Slå inte på anläggningen förrän du är säker på att alla anslutningar är gjorda på rätt sätt. Var särskilt noga med högtalarkablarna. Det får inte finnas några lösa ledare som kan komma i kontakt med andra kablar eller förstärkarens chassi. Läs denna bruksanvisning noggrant. Den ger dig grundläggande instruktioner om hur du installerar och använder RA-04 SE i din anläggning, samt information om hur du får ett så bra ljud som möjligt. Om du har några frågor är du alltid välkommen att kontakta din Rotel-återförsäljare. Alla vi på Rotel uppskattar dina frågor och synpunkter. Spara kartongen och allt packmaterial till RA-04 SE så att du kan använda detta vid ett senare tillfälle. Att skicka eller flytta förstärkaren i en annan förpackning kan skada den allvarligt. Fyll i och skicka in registreringsbeviset som följer med RA-04 SE. Spara också ditt originalkvitto från köptillfället. Det är det bästa beviset för när du köpt apparaten, vilket kan vara viktigt om du behöver lämna in den för garantiservice. Placering Precis som alla elektriska komponenter som hanterar lågnivåsignaler påverkas RA-04 SE av sin omgivning. Undvik att ställa förstärkaren ovanpå andra komponenter. Dra inte heller signalkablar i närheten av nätkablar, eftersom sådana kan påverka ljudsignalen och orsaka störningar. RA-04 SE alstrar värme vid normal användning. Kylflänsarna och ventilationshålen är utformade för att leda bort värme. Täck inte över ventilationshålen. Se till att det finns 10 cm fritt utrymme runt om förstärkaren och att det finns god ventilation, så att den inte överhettas. Tänk på förstärkarens vikt när du väljer placering. Se till att apparatens vikt kan bäras av hyllan eller bänken den ställs på. Vi rekommenderar att du placerar RA-04 SE i en möbel som är utformad för stereokomponenter. Sådana möbler är byggda för att minimera eller eliminera vibrationer som kan påverka ljudkvaliteten. Kontakta din Rotel-återförsäljare om du vill ha hjälp med installationen och med att välja hifi-möbel. Kablar Se till att nätkablar, högtalarkablar, digitalkablar och vanliga signalkablar inte ligger i närheten av varandra. Det minimerar risken för att signalkablarna påverkas av störningar eller förvrängningar från andra kablar. Om du använder avskärmade kablar av hög kvalitet så förhindrar du också att ljudkvaliteten störs från andra kablar. Om du har några frågor om vilka kablar du bör använda är du välkommen att kontakta din Rotel-återförsäljare. Ström och strömfunktioner Strömingång

RA-04 SE drar inte mycket ström från vägguttaget. Den bör dock anslutas på ett säkert sätt. Använd inte någon förlängningskabel. Du kan använda en kraftig grendosa, men bara under förutsättning att den klarar att lämna den ström som förstärkaren (och övriga komponenter) behöver. Din RA-04 SE är fabriksinställd på rätt volttal för vad som gäller i det land där du köpte den (Europa 230 V/50 Hz och USA 115 V/ 60 Hz). Fabriksinställningen finns utmärkt med en dekal på apparatens baksida. OBS! Om du flyttar din RA-04 SE till ett annat land går det att konfigurera om den så att den passar för ett annat elnät. Försök inte göra detta själv. Om du öppnar RA-04 SE så riskerar du att få kraftiga stötar. Kontakta en behörig servicetekniker eller din Rotel-återförsäljare för mer information. Om du kommer att vara bortrest en längre tid är det en lämplig försiktighetsåtgärd att dra ut strömkabeln till förstärkaren (och övriga stereokomponenter) ur vägguttaget. Ström-knapp

Tryck på strömbrytaren på fronten för att slå på RA-04 SE. Lysdioden ovanför börjar då lysa, vilket talar om att förstärkaren är påslagen. Tryck på strömbrytaren en gång till för att stänga av förstärkaren. See the “12V Trigger Outlet” section for more information on ways you may be able to turn on and off other components in your system along with the RA-04 SE. Anslutningar för insignaler [Se figur

OBS! För att undvika kraftiga ljud som varken du eller dina högtalare kommer att uppskatta bör du se till att anläggningen är avstängd när du gör alla anslutningar.44 RA-04 SE Integrerad Stereoförstärkare Skivspelaringång

Koppla in signalkabeln från skivspelaren till höger respektive vänster PHONO-ingång. Om skivspelaren har en jordkabel så fäster du denna i jordkontakten (GND) till vänster. Det förhindrar att ljudsignalen påverkas av brummande oljud och störningar. Linjeingångar

CD-, TUNER- och AUX-ingångarna är ingångar för ljudet från signalkällor. Dessa används för att ansluta komponenter som CD-spelare, videobandspelare, radio eller analoga utgångar på CD-ROM- eller DVD-spelare. Vänster och höger kanal är märkta LEFT respektive RIGHT och ska anslutas till motsvarande utgångar på signalkällorna. Kontakterna för vänster kanal är vita och höger kanal är röda. Du bör använda signalkablar av hög kvalitet när du ansluter signalkällor till förstärkaren. Om du har några frågor om vilka kablar du bör använda är du välkommen att kontakta din Rotel-återförsäljare. Anslutningar för inspelning

In- och utgångarna märkta TAPE 1 används för att ansluta apparater för in- och avspelning med hjälp av vanliga analoga signalkablar. Den vanligaste typen av sådana komponenter är ett kassettdäck. När du ansluter en sådan apparat till RA-04 SE måste du komma ihåg att utgångarna på inspelaren kopplas till RA-04 SE:s TAPE 1-ingångar (IN). På samma sätt ska TAPE 1-utgångarna (OUT) anslutas till inspelarens ingångar. Höger och vänster kanal ansluts precis som vilken annan komponent som helst. Använd signalkablar av hög kvalitet så att inte ljudkvaliteten påverkas. OBS! TAPE OUT-utgångarna påverkas inte av volym-, balans- eller tonkontrollerna. Förstegsutgångar

RA-04 SE har en uppsättning förstegsutgångar som är märkta PRE OUT och som överför signalen från den signalkälla som spelas. Dessa utgångar används oftast för att överföra en signal till en annan integrerad förstärkare eller ett slutsteg som driver ett annat par högtalare. OBS! PRE OUT-utgångarna påverkas av volym-, balans- och tonkontrollerna. Högtalarutgångar

RA-04 SE har två uppsättningar högtalarutgångar, märkta ”A”

. Vilka utgångar som används bestäms av omkopplaren på fronten

(SPEAKERS). Val av högtalare Om bara ett par högtalare används kan de ha en så låg impedans som 4 ohm. Om två par används samtidigt (både A och B) måste alla högtalare ha en impedans på 8 ohm eller högre. Högtalarimpedanser är inte så exakta, och i praktiken klarar RA-04 SE de flesta högtalare. Om du har några frågor är du välkommen att kontakta din Rotel-återförsäljare. Val av högtalarkabel Använd en skärmad, tvåledad högtalarkabel för att ansluta dina högtalare till RA-04 SE. Högtalarkabelns storlek och kvalitet påverkar anläggningens ljudkvalitet. En standardkabel kan fungera, men kan också minska utsignalens styrka och dämpa basåtergivningen, särskilt i anläggningar med långa kablar. Rent allmänt fungerar grövre kablar bäst. För bästa resultat bör du överväga att skaffa högtalarkablar av hög kvalitet. Din Rotel-återförsäljare kan hjälpa dig att välja rätt kablar till din anläggning. Polaritet och fas När du ansluter högtalarkablarna måste du se till att polariteten blir rätt. Plus- och minusledarna måste sitta på rätt ställe på förstärkaren och på högtalarna. Om polariteten i någon anslutning av misstag blir omvänd, minskas basåtergivningen och stereoperspektivet försämras. Alla kablar är märkta så att du kan se vilken ledare som är vilken – det kan till exempel finnas en färgmarkering eller en fasad kant på den ena ledaren, eller så kan kabeln vara genomskinlig och ha olika färger på själva ledarna (koppar och silver). Var konsekvent när du ansluter kablarna och använd alltid samma markering för polaritet på högtalarna och på förstärkaren. Anslutning av högtalare Stäng av alla komponenter i anläggningen innan du ansluter högtalarna. RA-04 SE har två färgkodade uppsättningar terminaler. De två uppsättningarna för varje kanal gör det enklare att använda bi-wiring till högtalarna. Högtalarterminalerna klarar avskalad kabel samt banan- eller spadkontakter (utom i EU, där banankontakter inte är tillåtna). Dra kablarna från förstärkaren till högtalarna. Se till att varje kabel är tillräckligt lång för att du ska kunna flytta komponenterna och komma åt anslutningarna på baksidan. Om du använder banankontakter fäster du dem på kablarna och trycker sedan in dem i terminalskruvarna, som ska vara inskruvade helt och hållet (medsols). Om du använder spadkontakter fäster du dem på ledarna. Om du använder avskalad kabel direkt i högtalarterminalerna så separerar du ledarna och skalar av isoleringen. Var noga med att du inte skalar av själva koppartrådarna. Skruva sedan upp terminalhylsan (motsols) och anslut spadkontakten runt terminalen eller trä den avskalade kabeln genom terminalen. Skruva sedan fast terminalhylsan ordentligt (medsols). OBS! Se till att det inte finns några lösa kabeltrådar som kan komma i kontakt med intilliggande kablar.45 Svenska Hörlursutgång

Med hjälp av hörlursuttaget kan du lyssna på musik när som helst utan att störa någon. Uttaget klarar hörlurar med 3,5-millimeters minijack-kontakt. När du kopplar in hörlurarna så stängs inte signalen till högtalarna av. Använd i stället högtalarväljaren (SPEAKERS) för att stänga av signalen till högtalarna. Ingångsväljaren

och Tape Monitor-kontrollen

avgör vilken signalkälla som spelas. Om du vill lyssna på signalkällan som är ansluten till TAPE IN-ingången eller på signalkällan som håller på att spelas in, ställer du in Tape Monitor-kontrollen till läget TAPE. Om du vill lyssna på någon annan signalkälla ska Tape Monitor-kontrollen stå i läge TAPE, och sedan väljer du signalkälla med Ingångsväljaren. OBS! Because the sensitivity of speakers and headphones can vary widely, always reduce the volume level before connecting or disconnecting headphones. Media Player-ingång

På förstärkarens front finns en 3,5-millimeters stereoingång som är märkt MEDIA PLAYER. Denna väljs genom att ställa Ingångsväljaren i läge AUX2. Ingången kan användas för att ansluta olika typer av bärbara spelare, till exempel CD-spelare eller MP3-spelare. Om du ansluter en sådan med en kabel från hörlursuttaget måste du tänka på att höja volymen på den bärbara spelaren för att ljudet ska höras. Om ljudet är högt och förvrängt ur högtalarna ska du sänka volymen. Om ljudet knappt är hörbart, trots att förstärkarens volymkontroll är inställd ganska så högt, så ska du höja volymen på den bärbara spelaren. OBS! När en 3,5-millimeters minijack-kabel ansluts till MEDIA PLAYER- ingången på fronten kopplas AUX2-ingången på baksidan ur. När minijack-kabeln tas bort fungerar AUX2-ingången som vanligt igen. Ljudkontroller Volymkontrollen

Vrid volymkontrollen medsols för att höja volymen och motsols för att sänka den. Balans

Balanskontrollen (BALANCE) justerar balansen mellan höger och vänster högtalare. I de flesta fall ska kontrollen stå i mittenläget och peka rakt uppåt. I en del fall, oftast när lyssningsplatsen inte befinner sig mittemellan högtalarna, kan du behöva justera balansen för att ljudet ska låta lika högt ur båda högtalarna. Vrid balanskontrollen medsols för att förskjuta balansen åt höger och motsols för att förskjuta den åt vänster. Tonkontroller

När TONE-knappen inte är intryckt passerar ljudsignalen förbi tonkontrollerna för att ljudet ska bli så rent som möjligt. Om du inte vill använda tonkontrollerna ska du alltså inte ha TONE-knappen intryckt. Tryck in knappen om du vill justera ljudet med hjälp av tonkontrollerna. Bas och diskant

När TONE-knappen är intryckt justerar BASS och TREBLE-kontrollerna ljudets bas- och diskantnivåer. Vrid kontrollerna medsols för att höja bas- och diskantnivåerna och motsols för att sänka dem. En korrekt inställd ljudanläggning av hög kvalitet låter bäst med små eller inga justeringar av bas- och diskantnivån. Använd därför tonkontrollerna sparsamt. Var särskilt försiktig med att höja nivåerna kraftigt, eftersom det ökar effekten i bas- eller diskantregistret och leder till större påfrestningar för förstärkaren och högtalarna. Ingångsväljare

Ingångsväljaren på fronten väljer signalkälla. Signalen som väljs är den du lyssnar på, så länge Tape Monitor-kontrollen står i läge SOURCE (se nästa stycke). Signalen som väljs med Ingångsväljaren skickas också till PRE OUT- och TAPE OUT-utgångarna. Vrid kontrollen så att den pekar på den signalkälla du vill lyssna på. Tape Monitor

När Tape Monitor-kontrollen står i läge SOURCE väljer du vilken signalkälla du vill lyssna på (och som ska skickas ut ur PRE OUT-utgången) genom att vrida på Ingångsväljaren. Om du vill lyssna på signalen från en inspelare som är ansluten till TAPE IN-ingången så vrider du Tape Monitor-kontrollen till läget TAPE. I detta läge skickas signalen från TAPE 1-ingången även till PRE OUT-utgången. Signalen som skickas till TAPE OUT-utgången väljs alltid med Ingångsväljaren. När du spelar in på en komponent med Monitor-funktion så kan du lyssna på ljudet som spelas in genom att ställa Tape Monitor-kontrollen i läge SOURCE. 12V Trigger Outlet

Förstärkaren skyddas av säkrings- och värmekretsar mot extrem eller felaktig användning. Säkringskretsarna arbetar oberoende av ljudsignalen och påverkar därför inte ljudkvaliteten. Skyddskretsarna känner i stället av temperaturen på utgångsenheterna och stänger av förstärkaren om den blir för hög. Det är mycket troligt att du aldrig kommer att behöva uppleva att säkringarna löser ut. Skulle mot förmodan något fel uppstå, slutar förstärkaren spela och lysdioden på frontpanelen tänds. Om detta händer stänger du av förstärkaren och låter den kylas av i ett par minuter. Försök lokalisera problemet som orsakade att säkringen löste ut och rätta sedan till det. När du sedan sätter på förstärkaren igen nollställs säkringskretsarna och lysdioden på frontpanelen bör slockna.46 RA-04 SE Integrerad Stereoförstärkare I de flesta fall aktiveras säkringskretsarna om något fel har uppstått. Detta kan till exempel vara en kortsluten högtalarkabel eller otillräcklig ventilation som orsakar överhettning. I mycket sällsynta fall kan säkringskretsarna även aktiveras av högtalare med extremt låg impedans. Om säkringskretsarna löser ut ofta och du inte lyckas lokalisera varför detta händer, kontaktar du din auktoriserade Rotel-återförsäljare så hjälper de dig. Felsökning De flesta problem som uppstår i en anläggning beror på felaktiga anslutningar eller inställningar. Om du stöter på problem försöker du lokalisera felet och kontrollerar dina inställningar. Försök hitta orsaken till felet och gör sedan de ändringar som behövs. Om du inte får något ljud ur RA-04 SE så kommer här ett par förslag på vad du kan göra: Strömindikatorn (POWER) lyser inte Denna lysdiod ska alltid lysa när RA-04 SE är ansluten till ett vägguttag och strömbrytaren trycks in. Om den inte lyser kan du prova om vägguttaget fungerar genom att koppla in någon annan elektrisk apparat, till exempel en lampa. Försäkra dig också om att uttaget inte styrs av en timer eller någon annan utrustning. Säkring Om en annan elektrisk apparat fungerar när den ansluts till vägguttaget, men POWERlysdioden inte tänds när RA-04 SE ansluts och strömbrytaren trycks in, kan det bero på att förstärkarens inre säkring har löst ut. Om du misstänker att detta kan vara felet så kontaktar du din auktoriserade Rotel-återförsäljare och ber dem hjälpa dig att byta ut den. Inget ljud hörs Kontrollera signalkällan och försäkra dig om att den fungerar som den ska. Se till att kablarna från signalkällan till RA-04 SE är anslutna på rätt sätt. Se till att Ingångsväljaren och Tape Monitor-knappen står i rätt lägen. Kontrollera också att högtalarkablarna är rätt anslutna. Specifikationer Kontinuerlig uteffekt 40 watt/kanal (20-20 kHz, <0.03%, 8 ohm) Total harmonisk förvrängning (THD) (20–20 000 Hz) < 0,03 % vid kontinuerlig effekt, halv effekt och 1 watt Intermodulationsförvrängning (60 Hz : 7 kHz, 4:1) < 0,03 % vid kontinuerlig effekt, halv effekt och 1 watt Frekvensomfång Phono ingång 20–15 000 kHz (±0,3 dB) Linjeingångar 0–40 000 kHz (±1 dB) Dämpfaktor (20-20.000 Hz, 8 ohm) 180 Ingångskänslighet / Impedans Phono ingång 2.5mV / 47k Ohm Linjeingångar 150mV / 24k Ohm Ingångsöverbelastning Phono ingång 180mV Linjeingångar 5V Utsignal/impedans, förförstärkare 1V / 470 Ohm Bas/diskant, tonkontroller ±6 dB vid 100/10 000 Hz Signal/brus-förhållande (IHF A) Phono ingång 80 dB Linjeingångar 100 dB Strömförsörjning 230 Volt, 50 Hz Strömförbrukning 220 watt Mått (B x H x D) 435 x 72 x 342 mm Fronthöjd 60 mm Vikt (netto) 5.9 kg Alla specifikationer är korrekta vid tryckningen. Rotel reserverar sig rätten att göra framtida förbättringar utan föregående meddelanden. Rotel och Rotels HiFi-logotyp är registrerade varumärken av The Rotel Co, Ltd., Tokyo, Japan.47 êÛÒÒÍËÈ éÒÌӂ̇fl ‚ËÎ͇ ÒÂÚÂ‚Ó„Ó ¯ÌÛ‡ ÒÎÛÊËÚ ‰Îfl ÓÚÍβ˜ÂÌËfl ‡ÔÔ‡‡Ú‡ ÓÚ ÒÂÚË. ÑÎfl ÔÓÎÌÓ„Ó ÓÚÍβ˜ÂÌËfl ËÁ‰ÂÎËfl ÓÚ ÔËÚ‡˛˘ÂÈ ÒÂÚË, ‚ËÎÍÛ ÒÂÚÂ‚Ó„Ó Í‡·ÂÎfl ÒΉÛÂÚ ÓÚÒÓ‰ËÌflÚ¸ ÓÚ ÒÂÚ‚ÓÈ ÓÁÂÚÍË ÔÂÂÏÂÌÌÓ„Ó ÚÓ͇. ë‚ÂÚÓ‰ËÓ‰Ì˚È Ë̉Ë͇ÚÓ Ê‰Û˘Â„Ó ÂÊËχ LED Ì ·Û‰ÂÚ „ÓÂÚ¸, ÔÓ͇Á˚‚‡fl, ˜ÚÓ ÒÂÚ‚ÓÈ ¯ÌÛ ÓÚÍβ˜ÂÌ. ùÚ‡ ÒÂÚ‚‡fl ‚ËÎ͇ ‰ÓÎÊ̇ ·˚Ú¸ ΄ÍÓ ‰ÓÒÚÛÔ̇. ç ÔÓÍ·‰˚‚‡ÈÚ ÒÂÚ‚ÓÈ ¯ÌÛ Ú‡Ï, „‰Â ÓÌ ÏÓÊÂÚ ·˚Ú¸ ‡Á‰‡‚ÎÂÌ, ÔÂÂʇÚ, ÒÍÛ˜ÂÌ, ÔÓ‰‚„ÌÛÚ ‚ÓÁ‰ÂÈÒڂ˲ ÚÂÔ· ËÎË ÔÓ‚ÂʉÂÌ Í‡ÍËÏ-ÎË·Ó ÒÔÓÒÓ·ÓÏ. é·‡˘‡ÈÚ ÓÒÓ·Ó ‚ÌËχÌË ̇ ÒÂÚ‚ÓÈ ¯ÌÛ ‚·ÎËÁË ¯ÚÂ͇ Ë Ú‡Ï, „‰Â ÓÌ ‚ıÓ‰ËÚ ‚ Á‡‰Ì˛˛ Ô‡ÌÂθ ÛÒÚÓÈÒÚ‚‡. ëÂÚ‚ÓÈ ¯ÌÛ ÒΉÛÂÚ ÓÚÒÓ‰ËÌflÚ¸ ÓÚ ÒÚÂÌÌÓÈ ÓÁÂÚÍË ‚Ó ‚ÂÏfl „ÓÁ˚ ËÎË ÂÒÎË ÔË·Ó ÓÒÚ‡‚ÎÂÌ ÌÂËÒÔÓθÁÛÂÏ˚Ï ‰ÎËÚÂθÌÓ ‚ÂÏfl. àÒÔÓθÁÛÈÚ ÚÓθÍÓ ÔË̇‰ÎÂÊÌÓÒÚË, Û͇Á‡ÌÌ˚ ÔÓËÁ‚Ó‰ËÚÂÎÂÏ. àÒÔÓθÁÛÈÚ ÚÓθÍÓ ÚÂÎÂÊÍÛ, ÔÓÒÚ‡‚ÍÛ, ÒÚÓÈÍÛ, ÍÓ̯ÚÂÈÌ ËÎË ÔÓÎÍÛ ÒËÒÚÂÏ˚, ÂÍÓÏẨӂ‡ÌÌÓÈ ÍÓÏÔ‡ÌËÂÈ Rotel. ÅÛ‰¸Ú ÓÒÚÓÓÊÌ˚ ÔË ÔÂÂÏ¢ÂÌËË ÔË·Ó‡ ̇ ÔÓ‰ÒÚ‡‚Í ËÎË ÒÚÓÈÍ ‚Ó ËÁ·ÂʇÌË ‡ÌÂÌËfl ÓÚ ÓÔÓÍˉ˚‚‡ÌËfl. çÂωÎÂÌÌÓ ÔÂ͇ÚËÚ ËÒÔÓθÁÓ‚‡ÌË ÍÓÏÔÓÌÂÌÚ‡ Ë Ô‰‡ÈÚ ̇ Ó·ÒΉӂ‡ÌË Ë/ËÎË Ó·ÒÎÛÊË‚‡ÌË ͂‡ÎËÙˈËÓ‚‡ÌÌÓÈ ÂÏÓÌÚÌÓÈ Ó„‡ÌËÁ‡ˆËÂÈ ÂÒÎË:
