MANUAL DE USUARIO RA04SE ROTEL

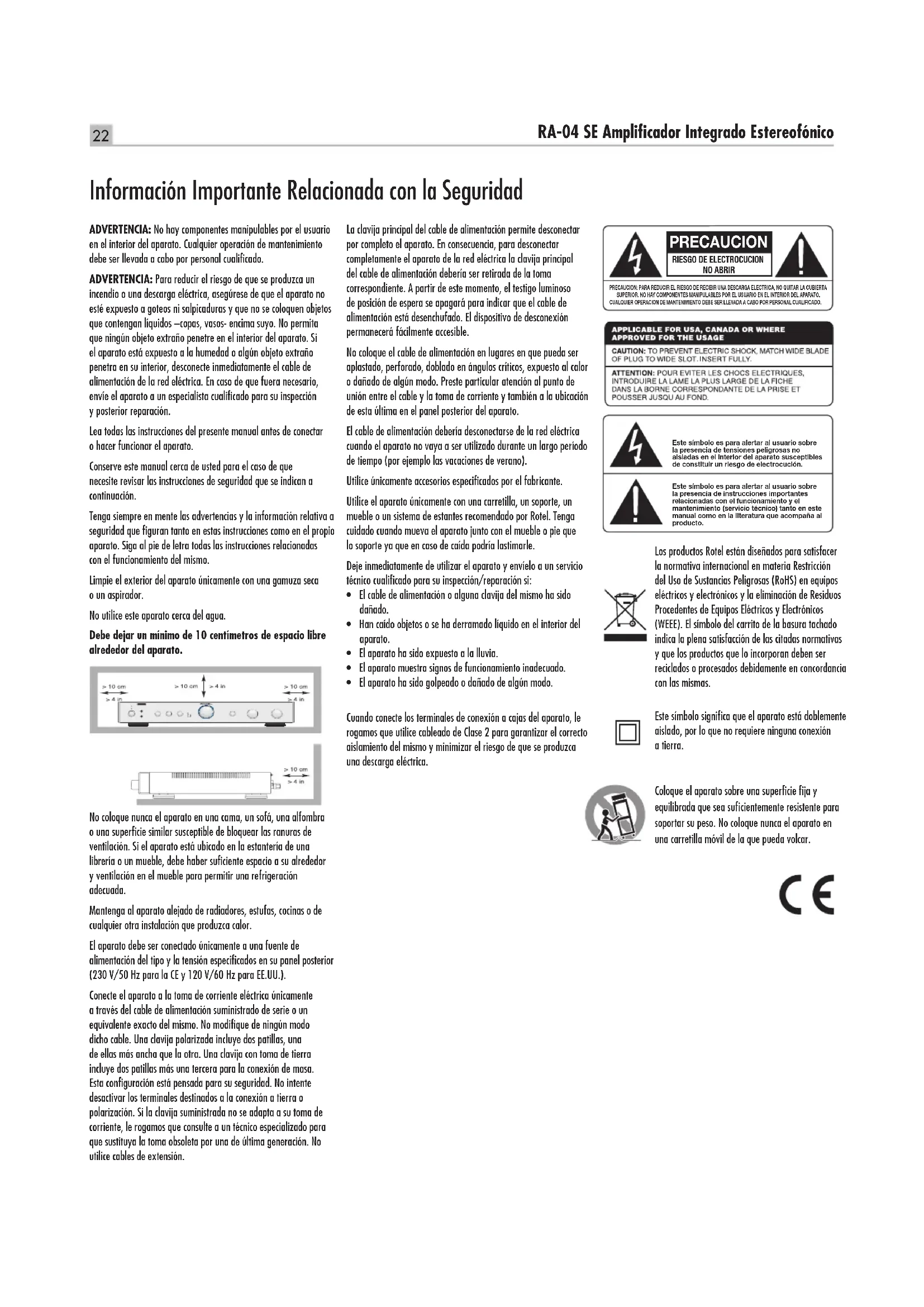

• Elcabledealimentaciónoalgunaclavijadelmismohasido dañado.

• Hancaídoobjetososehaderramadolíquidoenelinteriordel aparato.

• Elaparatohasidoexpuestoalalluvia.

• Elaparatomuestrasignosdefuncionamientoinadecuado.

• Elaparatohasidogolpeadoodañadodealgúnmodo. Cuando conecte los terminales de conexión a cajas del aparato, le rogamos que utilice cableado de Clase 2 para garantizar el correcto aislamiento del mismo y minimizar el riesgo de que se produzca una descarga eléctrica. ADVERTENCIA: No hay componentes manipulables por el usuario en el interior del aparato. Cualquier operación de mantenimiento debe ser llevada a cabo por personal cualificado. ADVERTENCIA: Para reducir el riesgo de que se produzca un incendio o una descarga eléctrica, asegúrese de que el aparato no esté expuesto a goteos ni salpicaduras y que no se coloquen objetos que contengan líquidos –copas, vasos- encima suyo. No permita que ningún objeto extraño penetre en el interior del aparato. Si el aparato está expuesto a la humedad o algún objeto extraño penetra en su interior, desconecte inmediatamente el cable de alimentación de la red eléctrica. En caso de que fuera necesario, envíe el aparato a un especialista cualificado para su inspección y posterior reparación. Lea todas las instrucciones del presente manual antes de conectar o hacer funcionar el aparato. Conserve este manual cerca de usted para el caso de que necesite revisar las instrucciones de seguridad que se indican a continuación. Tenga siempre en mente las advertencias y la información relativa a seguridad que figuran tanto en estas instrucciones como en el propio aparato. Siga al pie de letra todas las instrucciones relacionadas con el funcionamiento del mismo. Limpie el exterior del aparato únicamente con una gamuza seca o un aspirador. No utilice este aparato cerca del agua. Debe dejar un mínimo de 10 centímetros de espacio libre alrededor del aparato. No coloque nunca el aparato en una cama, un sofá, una alfombra o una superficie similar susceptible de bloquear las ranuras de ventilación. Si el aparato está ubicado en la estantería de una librería o un mueble, debe haber suficiente espacio a su alrededor y ventilación en el mueble para permitir una refrigeración adecuada. Mantenga al aparato alejado de radiadores, estufas, cocinas o de cualquier otra instalación que produzca calor. El aparato debe ser conectado únicamente a una fuente de alimentación del tipo y la tensión especificados en su panel posterior (230 V/50 Hz para la CE y 120 V/60 Hz para EE.UU.). Conecte el aparato a la toma de corriente eléctrica únicamente a través del cable de alimentación suministrado de serie o un equivalente exacto del mismo. No modifique de ningún modo dicho cable. Una clavija polarizada incluye dos patillas, una de ellas más ancha que la otra. Una clavija con toma de tierra incluye dos patillas más una tercera para la conexión de masa. Esta configuración está pensada para su seguridad. No intente desactivar los terminales destinados a la conexión a tierra o polarización. Si la clavija suministrada no se adapta a su toma de corriente, le rogamos que consulte a un técnico especializado para que sustituya la toma obsoleta por una de última generación. No utilice cables de extensión. Los productos Rotel están diseñados para satisfacer la normativa internacional en materia Restricción del Uso de Sustancias Peligrosas (RoHS) en equipos eléctricos y electrónicos y la eliminación de Residuos Procedentes de Equipos Eléctricos y Electrónicos (WEEE). El símbolo del carrito de la basura tachado indica la plena satisfacción de las citadas normativas y que los productos que lo incorporan deben ser reciclados o procesados debidamente en concordancia con las mismas. Información Importante Relacionada con la Seguridad Este símbolo significa que el aparato está doblemente aislado, por lo que no requiere ninguna conexión a tierra. Coloque el aparato sobre una superficie fija y equilibrada que sea suficientemente resistente para soportar su peso. No coloque nunca el aparato en una carretilla móvil de la que pueda volcar. PRECAUCION RIESGO DE ELECTROCUCIONNO ABRIRPRECAUCION: PARA REDUCIR EL RIESGO DE RECIBIR UNA DESCARGA ELECTRICA, NO QUITAR LA CUBIERTA SUPERIOR. NO HAY COMPONENTES MANIPULABLES POR EL USUARIO EN EL INTERIOR DEL APARAT O. CUALQUIER OPERACION DE MANTENIMIENTO DEBE SER LLEVADA A CABO POR PERSONAL CUALIFICADO. Este símbolo es para alertar al usuario sobre la presencia de tensiones peligrosas no aisladas en el interior del aparato susceptibles de constituir un riesgo de electrocución. Este símbolo es para alertar al usuario sobre la presencia de instrucciones importantes relacionadas con el funcionamiento y el mantenimiento (servicio técnico) tanto en este manual como en la literatura que acompaña al producto.23 Español Acerca de Rotel Nuestra historia empezó hace casi 50 años. A lo largo de todas estas décadas, hemos recibido cientos de premios por nuestros productos y satisfecho centenares de miles de clientes que se toman muy en serio, al igual que usted, sus momentos de ocio. Rotel fue fundada por una familia cuyo entusiasta interés por la música le condujo a diseñar y construir componentes de Alta Fidelidad sin ningún tipo de compromiso. Esta pasión ha permanecido inalterada durante todo este tiempo, hasta el punto de que el objetivo de los fundadores de la compañía -proporcionar productos de la máxima calidad a melómanos y audiófilos independientemente de cuales sean sus posibilidades económicas- es compartido por todos sus empleados. Los ingenieros de Rotel trabajan como un equipo compacto, escuchando y llevando a cabo el ajuste fino de cada nuevo producto hasta que satisface de manera exacta los estándares de calidad musical para los que fue diseñado. Para lograrlo, disponen de la máxima libertad para escoger los mejores componentes allí donde se encuentren. Le sorprenderá agradablemente encontrar exquisitos condensadores procedentes del Reino Unido y Alemania o semiconductores de Japón o Estados Unidos, mientras que los transformadores toroidales de potencia son construidos en la propia factoría de Rotel. Todos nosotros nos preocupamos por nuestro entorno. Y a medida que se producen y posteriormente desechan más y más aparatos electrónicos, para un fabricante resulta especialmente importante hacer todo lo que le sea posible para poner a punto productos que tengan un impacto mínimo en los vertederos de basura y las capas freáticas. En Rotel estamos orgullosos de contribuir con nuestra parte. Hemos reducido el contenido en plomo de nuestros componentes electrónicos utilizando una soldadura RoHS especial, mientras que nuestros nuevos amplificadores en Clase D (que no digitales) son hasta cinco veces más eficientes que nuestros diseños tradicionales a la vez que siguen ofreciendo una excelente dosis de potencia y prestaciones. La temperatura de funcionamiento de estos productos es baja y la energía que desperdician mínima, a la vez que son amables con el medio ambiente y proporcionan un sonido superior. Finalmente, queremos que sepa que hemos impreso este catálogo en papel reciclado. Aunque comprendemos que estas últimas consideraciones son sólo unos primeros pasos, también tenemos muy claro que ello no quita que sean importantes. Y continuaremos buscando nuevos materiales y métodos de fabricación para conseguir que nuestros procesos de fabricación sean lo más limpios y ecológicos posible. Le agradecemos que haya adquirido este producto. Estamos seguros de que le proporcionará largos años de disfrute en la escucha de sus grabaciones musicales favoritas. Contenido Figura 1: Controles y Conexiones 3 Figura 2: Conexiones para Entrada de Señal y Salida a las Cajas Acústicas 4 Información Importante Relacionada con la Seguridad . . . . . . . . . . . . . . . . . . . . 22 Acerca de Rotel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 Para Empezar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 Algunas Precauciones 24 Colocación 24 Cables 24 Alimentación y Control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 Entrada de Corriente Eléctrica Alterna

e Indicador Luminoso

Conexiones para Grabador

Salidas para la Conexión de las Cajas Acústicas

y Conmutador para la Selección de las Cajas Acústicas

Selección de las Cajas Acústicas 26 Selección del Cable de Conexión a las Cajas Acústicas 26 Polaridad y Puesta en Fase 26 Conexión de las Cajas Acústicas 26 Salida de Auriculares

Conmutador de Activación/Desactivación de los Controles de Tono

Selector de la Fuente de Entrada

Control de Monitorización

Toma para Señal de Disparo de 12 V

Indicador Luminoso de Protección

Problemas y Posibles Soluciones .................................... 28 El Indicador Luminoso de Puesta en Marcha No Se Activa 28 Sustitución del Fusible 28 No Hay Sonido 28 Características Técnicas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2824 RA-04 SE Amplificador Integrado Estereofónico Para Empezar Gracias por adquirir el Amplificador Integrado Estereofónico Rotel RA-04 SE. Utilizado en un sistema de reproducción musical de alta calidad, le permitirá disfrutar durante muchos años de sus composiciones musicales favoritas. El RA-04 SE es un componente de audio de altas prestaciones extremadamente completo. Todos los aspectos de su diseño han sido optimizados para preservar toda la gama dinámica y todas las sutilezas de su música predilecta. El RA-04 SE incorpora una fuente de alimentación altamente regulada que incluye un transformador de alimentación toroidal y condensadores de láminas finas diseñados y construidos a medida siguiendo especificaciones de Rotel. Esta fuente de alimentación de baja impedancia posee una generosa reserva de energía que permite al RA-04 SE reproducir fácilmente las más exigentes señales de audio. Un diseño de este tipo resulta más caro de fabricar pero es mejor para la música. Las placas de circuito impreso (PCB) del RA-04 SE incorporan Pistas Circuitales Simétricas con el fin de asegurar el perfecto mantenimiento de las relaciones temporales de la música y la más fiel reproducción de las mismas. La circuitería del RA-04 SE utiliza resistencias de película metálica y condensadores de poliestireno o polipropileno en los puntos más críticos del recorrido de la señal de audio. Todos los aspectos de este diseño han sido examinados al milímetro con el objetivo último de conseguir una fiel reproducción de la música. El RA-04 SE es un aparato fácil de instalar y el manejo de sus principales funciones no tiene por qué comportar ningún problema. Si usted ya está experimentado en el manejo de componentes de audio estereofónicos, en principio no debería encontrar nada que le resultara especialmente complicado durante la puesta a punto inicial del mismo. Basta con que conecte el resto de componentes de su equipo y disfrute con su música preferida. Algunas Precauciones ADVERTENCIA: Para evitar que se puedan producir daños en su equipo, desactive TODOS los componentes del mismo cuando conecte o desconecte las cajas acústicas o cualquier otro elemento del mismo. No vuelva a poner en marcha el equipo hasta que esté seguro de que todas las conexiones hayan sido correctamente ejecutadas. Preste particular atención a los cables de conexión a las cajas acústicas, procurando que no haya conductores sueltos de uno de ellos que puedan tocar los cables correspondientes a otras cajas acústicas del equipo o el chasis del amplificador. Le rogamos que lea cuidadosamente el presente manual de instrucciones. Además de las instrucciones básicas de instalación y puesta a punto del RA-04 SE, incluye información de gran valor sobre las diferentes configuraciones que permite el aparato, así como información general que le ayudará a optimizar las prestaciones de su sistema. Le rogamos asimismo que contacte con su distribuidor Rotel autorizado para cualquier duda o consulta. No le quepa la menor duda de que todos sus comentarios y observaciones serán bien recibidos. Guarde el embalaje del RA-04 SE y todo el material en él contenido para un posible uso futuro del mismo. El embalaje o transporte del RA-04 SE en condiciones diferentes de las originales puede dañar seriamente el aparato. Rellene y envíe la tarjeta de garantía suministrada con el RA-04 SE. Asegúrese asimismo de mantener en su poder la factura de compra puesto que es la mejor manera de que usted se acuerde de la fecha de compra, un dato esencial en caso de que necesitara asistencia técnica durante el período de garantía. Colocación Al igual que todos los componentes de audio que manejan señales de bajo nivel, el RA-04 SE puede verse afectado por su entorno. Evite colocar otros componentes encima del RA-04 SE ya que ello impedirá a este último disipar el calor que genera. Asimismo, no coloque el RA-04 SE encima de otros componentes y evite situar los cables que transporten señales de audio cerca de los de alimentación ya que de este modo se minimizará la posibilidad de que se capten zumbidos o interferencias. El RA-04 SE genera calor durante su funcionamiento normal. Tanto los disipadores térmicos como las ranuras de ventilación de su cubierta superior han sido diseñados para evacuar este calor. Las ranuras de ventilación de la cubierta superior deben permanecer siempre despejadas. Debería haber unos 10 centímetros de espacio libre alrededor del chasis y una razonable corriente de aire a lo largo del lugar en que haya sido instalado el amplificador para evitar el sobrecalentamiento de este último. Tenga igualmente en cuenta el peso del amplificador cuando seleccione una ubicación determinada para su instalación. Asegúrese por tanto de que la estantería o mueble elegido pueda soportarlo. Le recomendamos que instale el RA-04 SE en muebles diseñados específicamente para albergar componentes de audio. Dichos muebles están concebidos para reducir o suprimir vibraciones que pueden afectar negativamente a la calidad del sonido. Consulte a su distribuidor autorizado de productos Rotel para que le aconseje acerca de los muebles más adecuados para su equipo y sobre la adecuada instalación en los mismos de sus componentes de audio. Cables Asegúrese de que los cables de alimentación, digitales y de modulación de su equipo estén alejados entre sí ya que de este modo se minimizarán las posibilidades de que la señal de audio se vea afectada por ruido o interferencias procedentes de los cables digitales o de alimentación. El uso sistemático de cables apantallados de alta calidad también contribuirá a prevenir la entrada de ruido o interferencias susceptibles de degradar la calidad sonora de su equipo. Si tiene alguna pregunta que realizar al respecto, le recomendamos que visite a su distribuidor Rotel autorizado para que le aconseje sobre los cables más adecuados para su sistema. Alimentación y Control Entrada de Corriente Eléctrica Alterna

El RA-04 SE no drena una cantidad de corriente considerable de la red eléctrica. Aún así, siempre que fuera posible debería ser conectado directamente a una toma de corriente polarizada de 2 clavijas. No utilice ningún tipo de cable de extensión. Puede utilizarse una base de enchufes de alta calidad siempre y cuando esté (y también, por supuesto, la toma de corriente ubicada en la pared de su casa) preparada para manejar la corriente exigida por el RA-04 SE y el resto de componentes a él conectados.25 Español Su RA-04 SE está configurado en fábrica para que trabaje con la tensión de red correcta que corresponda al país en que haya sido comprado (115 ó 230 voltios de corriente alterna con una frecuencia de 50 ó 60 Hz). Dicha configuración está indicada en un lugar visible del panel posterior del aparato. NOTA: En caso de que tuviese que desplazar su RA-04 SE a otro país, es posible reconfigurarlo para que pueda trabajar con tensiones de red diferentes de la establecida en fábrica. No intente llevar a cabo esta conversión por su cuenta. El acceso al interior del RA-04 SE le expone a tensiones peligrosas. Para cualquier información al respecto, le rogamos que contacte con personal cualificado o llame al departamento de asistencia técnica postventa de Rotel. Si va a estar fuera de su casa durante un largo período de tiempo -por ejemplo las vacaciones de verano-, le recomendamos, como precaución básica, que desconecte su amplificador (así como el resto de componentes de audio y vídeo de su equipo) de la red eléctrica. Conmutador

e Indicador Luminoso

de Puesta en Marcha Pulse el Conmutador de Puesta en Marcha del panel frontal para activar el RA-04 SE. El Indicador Luminoso Power se activará para confirmarlo. Pulse de nuevo el Conmutador de Puesta en Marcha para desactivar el RA-04 SE. Diríjase al apartado “Toma para Señal de Disparo de 12 V” del presente manual para obtener más información sobre vías alternativas para la puesta en marcha y desconexión de otros componentes del equipo junto con el RA-04 SE. Conexiones de Entrada [Ver Figura

NOTA: Para evitar la presencia de ruidos susceptibles de ser apreciados tanto por usted como por sus cajas acústicas, asegúrese de que el sistema esté desconectado cuando usted esté realizando cualquier tipo de conexión de señal. Entrada de Fono

Conecte el cable procedente del giradiscos a las entradas de fono correspondientes a los canales izquierdo y derecho. Si el giradiscos incluye un cable para la conexión a masa, conéctelo al terminal con fijación mediante tornillo situado a la izquierda de las entradas de Fono ya que ello contribuirá a prevenir que se produzcan ruidos y zumbidos molestos. Entradas de Línea

Las entradas CD, Tuner y Aux del RA-04 SE son entradas “de línea” y sirven para conectar componentes tales como reproductores de discos compactos, grabadores/reproductores de videocasetes estereofónicos de Alta Fidelidad o NICAM, sintonizadores de radio, reproductores de LaserDisc o incluso la salida analógica de una mecánica de lectura CD-ROM. Los canales Izquierdo (“Left”) y Derecho (“Right”) están claramente identificados y deberían ser conectados a los correspondientes terminales de las fuentes utilizadas. Los conectores correspondientes al canal Izquierdo son de color blanco, mientras que los del canal Derecho son de color rojo. Utilice cables de alta calidad equipados con conectores RCA para la conexión de cualquier fuente al RA-04 SE. Consulte a su distribuidor Rotel autorizado para que le aconseje sobre los cables a utilizar. Conexiones para Grabador

Las entradas y salidas Tape pueden ser conectadas a cualquier componente de grabación/reproducción que acepte señales de entrada y salida analógicas estándar de nivel de línea, que por lo general suele ser una platina a casetes convencional. Cuando conecte un componente de grabación al RA-04 SE, recuerde que las salidas del grabador deben conectarse a las entradas tape del RA-04 SE. De modo similar, las salidas tape del RA-04 SE deben ser conectadas a las entradas del grabador. Al igual que sucede con otras fuentes, asegúrese de conectar los canales Izquierdo y Derecho correspondientes a cada componente a los canales adecuados de los elementos asociados. Utilice cables de interconexión de alta calidad para evitar que se produzcan pérdidas en la calidad de sonido. NOTA: Las Salidas Tape no se ven afectadas por los ajustes realizados por los controles de Volumen, Balance o Tono. Asimismo, reciben una señal de nivel fijo. Salidas Preamplificadas

El RA-04 SE incluye un juego de salidas preamplificadas. La señal procedente de la fuente seleccionada con el Selector de Fuente de Entrada (“Function”) está siempre presente en dichas salidas. Por lo general, estas salidas se utilizan para suministrar una señal a otro amplificador integrado o etapa de potencia que a su vez se utilizará para excitar cajas acústicas situadas en una ubicación remota. NOTA: Los cambios en los ajustes realizados por los controles de Volumen, Balance o Tono afectan a la señal procedente de las Salidas Preamplificadas. Salidas para la Conexión de las Cajas Acústicas

y Conmutador para la Selección de las Cajas Acústicas

El RA-04 SE incorpora dos pares de salidas para la conexión de cajas acústicas designados por “A”

. Dichas salidas son controladas por el conmutador

que figura en el panel frontal del aparato.26 RA-04 SE Amplificador Integrado Estereofónico Selección de las Cajas Acústicas Si sólo se va a utilizar una de las dos parejas de cajas acústicas que pueden conectarse al RA-04 SE, cada caja puede tener una impedancia nominal de hasta 4 ohmios. Por el contrario, si se van a utilizar simultáneamente las parejas de cajas acústicas A y B, cada caja debería tener una impedancia de 8 ohmios o más. Por lo general, la impedancia de las cajas acústicas es un parámetro bastante poco preciso, de modo que en la práctica muy pocas cajas acústicas presentarán problemas al RA-04 SE. Para cualquier duda o cuestión que tenga al respecto, consulte con su distribuidor Rotel autorizado. Selección del Cable de Conexión a las Cajas Acústicas Utilice un cable de dos conductores perfectamente aislado para conectar el RA-04 SE a las cajas acústicas. El tamaño y la calidad de dicho cable pueden tener un efecto audible sobre las prestaciones de la totalidad de su equipo. Un cable de conexión de calidad estándar funcionará pero es posible que provoque una disminución de la potencia de salida o una atenuación de la respuesta en graves, en particular si la longitud del mismo es elevada. En general, un cable más consistente mejorará la calidad del sonido. Para conseguir unas prestaciones óptimas, debería considerar la compra de cables de alta calidad especialmente diseñados para aplicaciones de audio. Su distribuidor Rotel autorizado Rotel debería estar en condiciones de ayudarle a seleccionar los cables que vaya a utilizar en su sistema. Polaridad y Puesta en Fase La polaridad, es decir la orientación positiva/negativa de las conexiones correspondientes a cada caja acústica, y a la unión con el amplificador deben ser coherentes, de modo que todas las cajas acústicas del sistema estén en fase. Si la polaridad de una conexión es invertida por error, se producirá una fuerte caída de la respuesta en graves, así como una degradación perceptible de la imagen estereofónica global. Todos los cables están marcados de manera que usted pueda identificar fácilmente los dos conductores. Puede haber marcas o líneas impresas en el revestimiento aislante de un conductor. El cable también puede presentar un claro aislamiento al incorporar conductores de distintos colores (cobre y plata). También puede haber indicaciones de polaridad impresas en el revestimiento aislante. Identifique los conductores positivos y negativos y sea coherente con cada una de las conexiones del amplificador y las cajas acústicas. Conexión de las Cajas Acústicas Desconecte todos los componentes de su equipo antes de llevar a cabo la conexión de las cajas acústicas. El RA-04 SE incorpora terminales de conexión debidamente codificados (por colores) en su panel posterior. Estos terminales aceptan cable pelado, conectores de tipo cuchilla plana (“spade”) o conectores de tipo banana doble (excepto en los países de la Comunidad Europea, donde su uso no está permitido). Lleve el cable desde el RA-04 SE hasta las cajas acústicas y procure que posea la suficiente longitud para que pueda accederse sin ninguna restricción a los terminales de conexión de estas últimas. Si está utilizando conectores dobles de tipo banana, únalos primero a los cables y a continuación insértelos en la zona posterior de los terminales de conexión. En cualquier caso, las tuercas de fijación de dichos terminales deberían bloquearse girándolas en sentido horario. Si está utilizando conectores de cuchilla plana (“spade”), conéctelos en primer lugar a los cables. Si está colocando directamente cable pelado en los terminales de conexión a las cajas acústicas, separe los cables correspondientes a cada conductor y quite la parte superior del revestimiento aislante. Asegúrese asimismo de no cortar ninguno de los conductores propiamente dichos. Libere (girándolas en sentido contrario de las agujas del reloj) las tuercas de fijación hexagonales y a continuación coloque los conectores alrededor de los terminales de conexión a las cajas acústicas o el cable pelado en el orificio transversal que hay en los mismos. Gire en sentido horario las tuercas de fijación hexagonales para sujetar firmemente en su lugar el conector o el cable de conexión. NOTA: Asegúrese de que no haya restos de cable que puedan tocar los cables o conductores adyacentes. Salida de Auriculares

La salida de Auriculares (“Phones”) le permite conectar unos auriculares para escuchar música en la intimidad. Esta salida incluye una toma estereofónica estándar de 3’5 mm (1/8”). La conexión de unos auriculares no interrumpe la señal enviada a las salidas del RA-04 SE. Utilice el Selector de Cajas Acústicas para desconectar estas últimas. Los ajustes correspondientes al selector Function y a Tape Monitor determinan la fuente que se está escuchando. Para escuchar o monitorizar el componente conectado a la entrada Tape, ajuste el control Monitor en la posición Tape. Para el resto de entradas, deje el control Monitor en la posición Source y seleccione la fuente que quiera escuchar con el selector Function del panel frontal o pulsando el botón correspondiente del mando a distancia. NOTA: Puesto que la sensibilidad de las cajas acústicas y los auriculares puede variar mucho, reduzca siempre el nivel de volumen antes de conectar o desconectar auriculares en su equipo. Reproductor Multimedia

En el panel frontal del amplificador se ha dispuesto una toma estereofónica de 3’5 mm para la conexión de un Reproductor Multimedia (“Media Player”). Se accede a la misma situando el conmutador de la fuente de entrada en la posición AUX2. Puede conectarse a esta entrada cualquier reproductor de casetes, de CD o de disco duro portátil disponible en el mercado. Si el dispositivo a conectar tiene su salida de señal en la toma de auriculares, deberá ajustar el control de volumen del mismo para que pueda oír el sonido. En caso de que el sonido sea muy intenso y/o distorsionado, reduzca el nivel de volumen del reproductor; asimismo, si el sonido resulta audible a través de las cajas acústicas cuando el control de volumen del amplificador está situado en un ajuste bastante alto debería reajustar el control de volumen del reproductor. NOTA: Cuando se inserta la clavija de 3’5 mm en la toma Media Player, la toma de entrada de panel posterior designada por AUX2 es desconectada. Cuando desconecte dicha clavija, se activará la toma de entrada AUX2 del panel posterior.27 Español Controles de Audio Control de Volumen

Gire en sentido horario el control (10) para aumentar el nivel de volumen o en sentido antihorario para reducirlo. Control de Balance

El Control de Balance ajusta el balance izquierda-derecha del sonido reproducido. Normalmente, el control debería dejarse en su posición central. En algunas situaciones, por regla general cuando la posición de escucha principal no está centrada de forma ideal entre las cajas acústicas del equipo, puede ser necesario ajustar el control para conseguir un balance izquierda-derecha adecuado. La rotación del control en sentido antihorario desplaza el balance del sonido hacia la izquierda mientras que si se efectúa en sentido horario dicho balance se desplaza hacia la derecha. Conmutador de Activación/Desactivación de los Controles de Tono

Cuando el conmutador Tone está situado en la posición Off, los controles de Graves y Agudos (Controles de Tono) son eliminados del camino recorrido por la señal musical con el fin de garantizar un sonido lo más puro posible. Si no va a utilizar los controles de tono, deje el conmutador Tone Switch en su posición “Off”. Sitúe el conmutador Tone Switch en la posición On si desea realizar ajustes con los Controles de Tono. Controles de Graves y Agudos

Cuando el conmutador Tone está situado en la posición On, la rotación de los Controles de Graves y Agudos ajusta el balance tonal del sonido. Gire los Controles en sentido horario para aumentar el nivel de graves y/o agudos. Gírelos en sentido antihorario para disminuir el nivel de graves y/o agudos. Un sistema de audio de altas prestaciones adecuadamente configurado produce el sonido más natural posible sin necesidad de realizar ajustes (o con ajustes mínimos) ni utilizar controles de tono. Por tanto, utilice los mencionados controles lo menos posible. Sea particularmente cuidadoso cuando aplique algún tipo de realce en la respuesta tonal (giro de los controles en sentido horario) puesto que ello provoca un incremento de la potencia de salida correspondiente a la zona alta y/o baja del espectro y por tanto de la carga soportada por el amplificador y las cajas acústicas. Selector de la Fuente de Entrada

El control Function permite seleccionar la señal correspondiente a la fuente de entrada. La señal seleccionada por el citado control es la que usted oirá siempre y cuando el control Monitor esté situado en la posición Source (diríjase al siguiente apartado). La señal seleccionada por el control Function también se dirige a las Salidas Preamplificadas y a las Salidas de Grabación. Gire el selector Function hasta que coincida con el nombre de la fuente que desee escuchar o pulse el correspondiente botón de selección de fuente del mando a distancia. Control de Monitorización

Cuando el control Monitor esté situado en la posición Source, la señal que usted oiga –y que es dirigida a las Salidas Preamplificadas- es seleccionada por el control Function. Para escuchar la señal procedente de un grabador conectado a las entradas Tape, sitúe el control Monitor en la posición Tape. Cuando el control Monitor esté en la posición Monitor, la señal procedente de la entrada Tape también es enviada a las Salidas Preamplificadas. La señal que se dirige a la salida Tape está siempre seleccionada por el control Monitor. Cuando esté realizando una grabación con un aparato que posea funciones de monitorización, podrá escuchar el sonido grabado situando el control Monitor en la posición Source. Toma para Señal de Disparo de 12 V

Algunos componentes de audio pueden ser activados automáticamente cuando reciben una “señal” de puesta en marcha de 12 voltios continuos. Las Tomas para Señal de Disparo de 12 V del RA-04 SE suministran la señal requerida para ello. Conecte componentes compatibles al RA-04 SE con ayuda de un cable terminado en una mini-toma de 3’5 mm. Cuando el RA-04 SE está en la posición de espera, la señal de disparo es interrumpida, por lo que los componentes por él controlados son desactivados. Indicador Luminoso de Protección

El RA-04 SE incorpora una circuitería de protección frente a corrientes y temperaturas excesivas que lo protege en caso de que se produzcan condiciones de funcionamiento extremas o incorrectas. Los circuitos de protección son independientes de la señal de audio y no tienen ninguna influencia en las prestaciones sonoras. Lo que hacen los citados circuitos es monitorizar la temperatura de los dispositivos (transistores) de salida y desconectar el amplificador si su temperatura de trabajo excede unos límites prefijados considerados seguros para su funcionamiento. Lo más normal es que usted no vea nunca en funcionamiento esta circuitería de protección. Sin embargo, en el caso de que se dé una condición de funcionamiento erróneo el amplificador dejará de funcionar y el indicador luminoso de protección de su panel frontal se activará. Si esto sucede, apague en primer lugar el amplificador. Deje que se enfríe durante unos minutos e intente identificar y corregir el problema que provocó el disparo de la circuitería de protección. Cuando vuelva a poner en marcha el amplifica amplificador, la circuitería de protección se reinicializará automáticamente y el correspondiente indicador luminoso debería apagarse. En la mayoría de casos, la circuitería de protección se activa cuando se produce una condición de funcionamiento erróneo, como por ejemplo un cortocircuito en los cables de conexión a cajas o una ventilación inadecuada que haga que la temperatura de trabajo alcance un valor excesivo. En algunos casos muy raros es posible que la presencia de impedancias altamente reactivas o extremadamente bajas en las cajas acústicas utilizadas provoque el disparo de la circuitería de protección. Si la circuitería de protección se dispara repetidamente y usted se ve incapaz de aislar y corregir la condición de funcionamiento que provocó dicho disparo, contacte con su distribuidor Rotel autorizado para que le ayude a resolver el problema.28 RA-04 SE Amplificador Integrado Estereofónico Características Técnicas Potencia Continua de Salida 40 vatios/canal (20-20.000 Hz, THD < 0’03%, 8 ohmios) Distorsión Armónica Total (20-20.000 Hz) <0’03% a la potencia nominal, a la mitad de la misma o a 1 vatio Distorsión por Intermodulación (60 Hz : 7 kHz, 4:1) <0’03% a la potencia nominal, a la mitad de la misma o a 1 vatio Respuesta en Frecuencia (todas las entradas) Entrada de Fono: 20-15.000 Hz, +/-0’3 dB Entradas de Línea: 10-40.000 Hz, +/-1 dB Factor de Amortiguamiento (20-20.000 Hz, 8 ohmios) 180 Sensibilidad/Impedancia de Entrada Entrada de Fono: 2’5 mV/47 kohmios Entradas de Línea: 150 mV/24 kohmios Nivel de Entrada Máximo Entrada de Fono: 180 mV Entradas de Línea: 5 V Nivel/Impedancia de Salida de la Salida Preamplificada 1 V/470 ohmios Rango de Actuación de los Controles de Tono +/-6 dB en 100 Hz/10.000 Hz Relación Señal/Ruido (norma IHF/ponderación A) Entrada de Fono: 80 dB Entradas de Línea: 100 dB Alimentación 230 voltios/50 Hz Consumo 220 vatios Dimensiones (An x Al x P) 435x72x342 mm Altura del Panel Frontal 60 mm Peso Neto 5’9 kg Todas estas especificaciones son correctas en el momento de la impresión del presente manual de instrucciones. Rotel se reserva el derecho a realizar modificaciones en las mismas sin previo aviso. Rotel y el logotipo Rotel HiFi están registrados por The Rotel Co., Ltd., Tokio, Japón. Problemas y Posibles Soluciones La mayoría de dificultades que suelen producirse en los sistemas de audio son el resultado de conexiones realizadas incorrectamente o ajustes inapropiados. En caso de que usted se encuentre con algún problema, aísle en primer lugar el área afectada, compruebe los ajustes de control realizados, determine la causa del fallo y haga los cambios necesarios. Si se ve incapaz de hacer funcionar de nuevo al RA-04 SE, considere las sugerencias que le damos para las siguientes condiciones: El Indicador Luminoso de Puesta en Marcha No Se Activa El indicador luminoso de puesta en marcha debería activarse en el momento de conectar el RA-04 SE a una toma de corriente eléctrica y pulsar el Conmutador de Puesta en Marcha. En caso de que no se active, compruebe dicha toma con otro dispositivo eléctrico, como por ejemplo una bombilla, y asegúrese de que la misma no esté controlada por un conmutador situado en su posición Off. Sustitución del Fusible En el caso de que otro dispositivo eléctrico conectado a la toma anterior funcione correctamente y el indicador luminoso de puesta en marcha del RA-04 SE siga sin activarse cuando este último esté conectado a dicha toma y el Conmutador de Puesta en Marcha haya sido pulsado, significa que es muy posible que el fusible de protección interno del aparato se haya fundido. Si usted cree que ha sucedido esto, contacte con su distribuidor autorizado de productos Rotel para que le proporcione uno nuevo y se lo instale adecuadamente. No Hay Sonido Verifique la fuente de señal para asegurarse de que esté funcionando correctamente. Asegúrese de que los cables que van desde la fuente de señal a las entradas del RA-04 SE estén conectados adecuadamente. Asegúrese de que el selector Function coincida con la entrada adecuada. Compruebe el cableado entre el RA-04 SE y las cajas acústicas.29 Nederlands De lichtnetstekker van het apparaat kan losgekoppeld worden. Om er echter zeker van te zijn dat hij echt losgekoppeld is, kunt u beter het lichtnetsnoer uit het muurcontact halen. Het stand-by lampje kan niet aan om u te tonen dat de versterker werkelijk van het lichtnet is verwijderd. De lichtnetkabel dient zo neergelegd te worden, dat hij niet in het looppad ligt of geklemd kan worden tussen scherpe voorwerpen. Vooral de aansluitpunten zijn belangrijk: de aansluiting op de wandcontactdoos en daar waar de kabel op het apparaat wordt aangesloten. Wanneer het apparaat voor langere tijd niet gebruikt wordt en tijdens onweer, dient de lichtnetkabel uit het lichtnet verwijderd te zijn. Gebruik alleen die accessoires, die door de fabrikant aanbevolen worden. Het apparaat zal in service gegeven moeten worden wanneer één van de volgende situaties zich voordoet:
