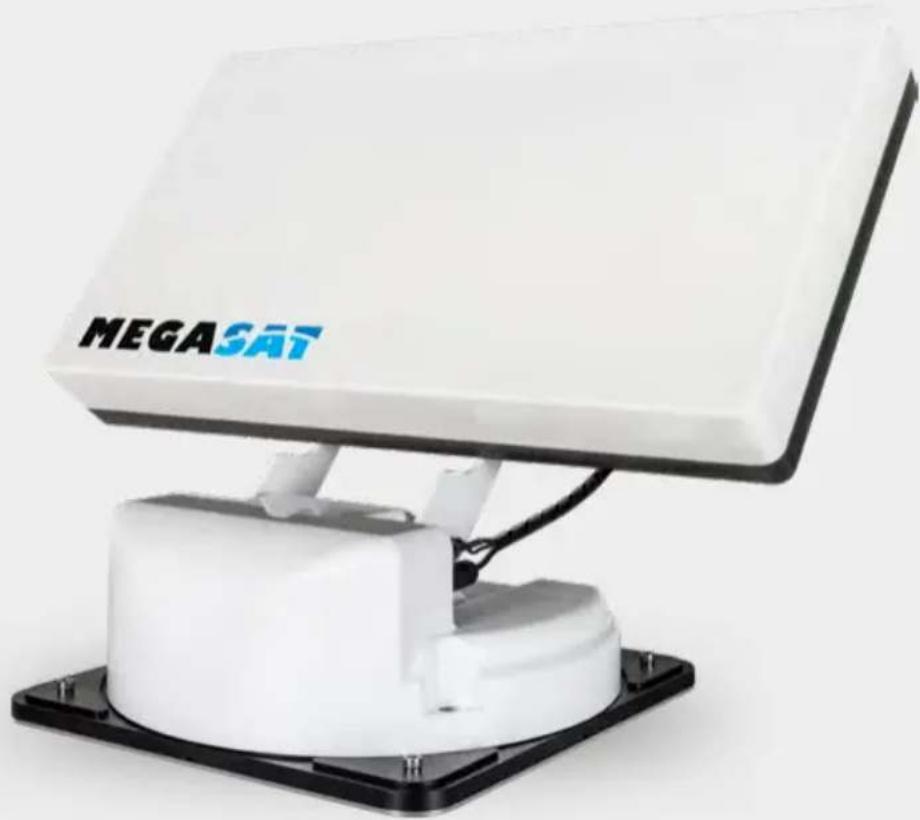

BEDIENUNGSANLEITUNG TravellerMan 3 MEGASAT

Bedienungsanleitung Traveller-Man 3Inhaltsverzeichnis 02 DEUTSCH

3. Satellitensuche mit dem Steuergerät

3.1 Bezeichnung der jeweiligen LEDs und Tasten ............................. 12

3.2 Satellitensuche..................................................................................... 13

4. Mobil-App zur Steuerung der Antenne

4.1 Steuergerät mit dem Mobilgerät verbinden ................................ 14

WICHTIG!!! Bitte führen sie vor der Erstinbetriebnahme der Antenne, mit der Megasat-App, ein Firmwareupdate durch!03DEUTSCH

Lesen Sie das Benutzerhandbuch sorgfältig durch, bevor Sie mit der In- stallation beginnen. Falls Sie schon ähnliche Produkte installiert haben, muss die Vorgehensweise mit diesem Produkt nicht übereinstimmen.

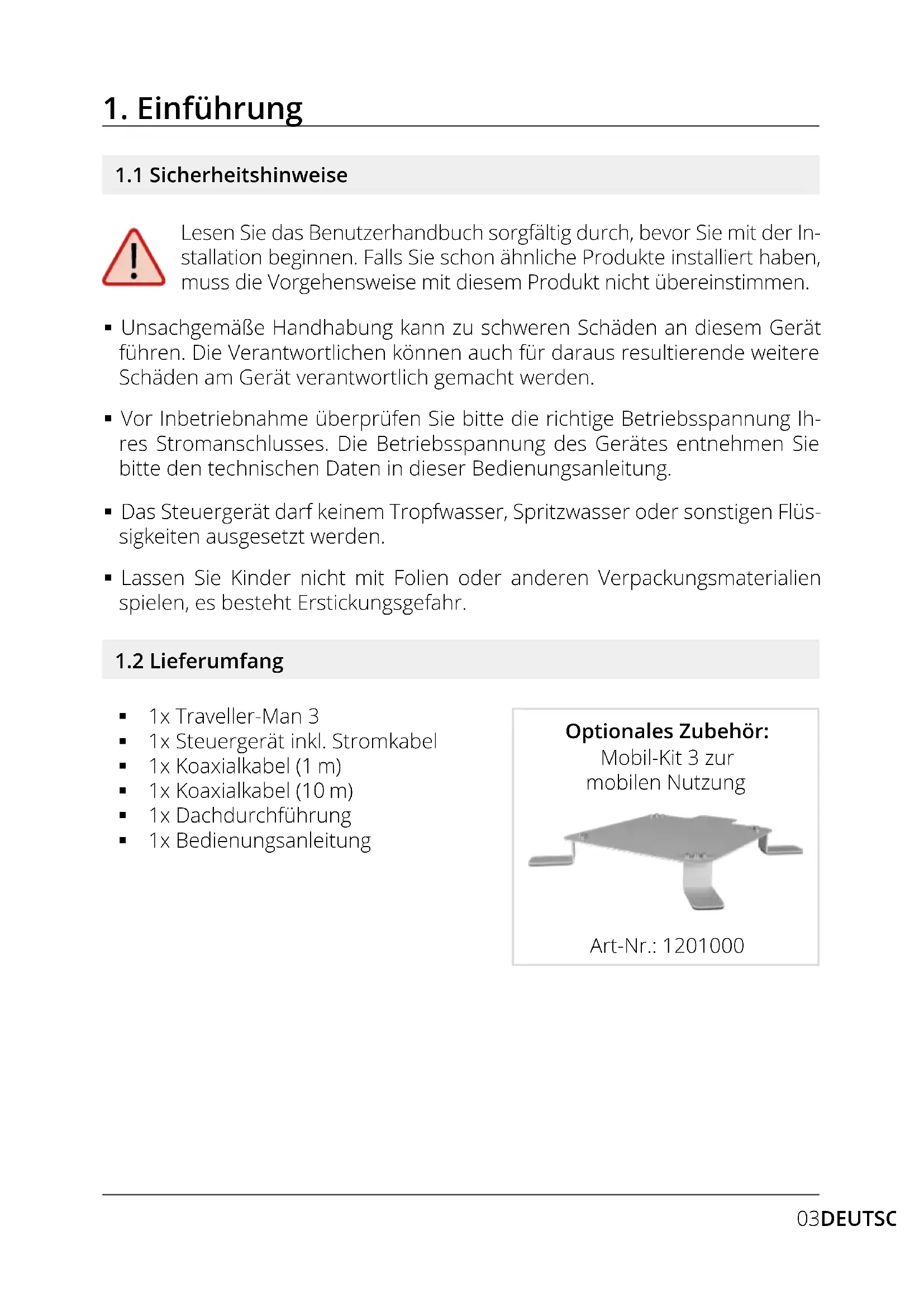

1.1 Sicherheitshinweise

1x Traveller-Man 3 1x Steuergerät inkl. Stromkabel 1x Koaxialkabel (1 m) 1x Koaxialkabel (10 m) 1x Dachdurchführung 1x Bedienungsanleitung Unsachgemäße Handhabung kann zu schweren Schäden an diesem Gerät führen. Die Verantwortlichen können auch für daraus resultierende weitere Schäden am Gerät verantwortlich gemacht werden. Vor Inbetriebnahme überprüfen Sie bitte die richtige Betriebsspannung Ih- res Stromanschlusses. Die Betriebsspannung des Gerätes entnehmen Sie bitte den technischen Daten in dieser Bedienungsanleitung. Das Steuergerät darf keinem Tropfwasser, Spritzwasser oder sonstigen Flüs- sigkeiten ausgesetzt werden. Lassen Sie Kinder nicht mit Folien oder anderen Verpackungsmaterialien spielen, es besteht Erstickungsgefahr. Optionales Zubehör: Mobil-Kit 3 zur mobilen Nutzung Art-Nr.: 12010001. Einführung Antenneneinheit Die Hochleistungsantenne, der Elevationswinkel von 0-90° und die Auto-Skew-Funktion ermöglichen bestmöglichen Empfang in den wichtigsten Urlaubsländern Europas. ACHTUNG! Fassen Sie die Antenne niemals direkt am Spiegel an, wenn Sie sie aus dem Karton heben. Heben Sie die Antenne an der Grundplatte an. Steuergerät Das Steuergerät dient zur Satellitenauswahl und Steuerung. Es wird zwischen Antenne und TV (Receiver) geschaltet und ver- sorgt die Antenne mit Strom. Nach erfolgreicher Ausrichtung kann das Gerät ausgeschaltet werden. Önen Sie den Karton und entnehmen Sie das Steuergerät, die Anschlusska- bel und das Verpackungsmaterial. Heben Sie die Antenne gerade nach oben aus dem Karton. Stellen Sie die Anlage niemals auf den Kopf!

1.3 Systemkomponenten

04 DEUTSCH Hinweis: Der Traveller-Man 3 besitzt zusätzlich einen weiteren Anschluss für einen zweiten Fernseher bzw. Receiver. Für den korrekten Anschluss der Kompo- nenten beachten Sie bitte das Anschlussdiagramm in dieser Bedienungsan- leitung.2. Installation

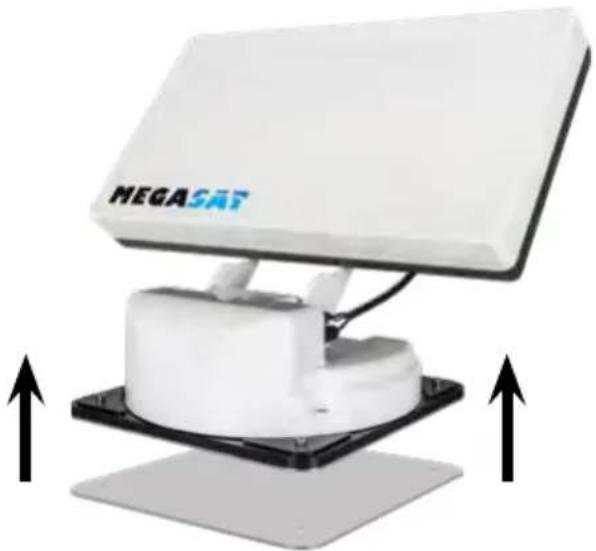

2.1 Antenne in den Installations-Modus setzen

05DEUTSCH Allgemeines Sorgen Sie für einen geeigneten Arbeitsplatz, eine Garage/Halle ist besser als ein Platz im Freien. Die Umgebungstemperatur zur Montage muss zwischen +5° C und max. +25° C liegen. Arbeiten Sie nicht direkt in der Sonne. Halten Sie die Arbeitsvorschriften beim Umgang mit Chemieprodukten ein. Sorgen Sie für die notwendige Arbeitshygiene. Grundsätzlich empfehlen wir den Einbau durch Ihren Fachhändler oder eine Fachwerkstatt vornehmen zu lassen! Beachten Sie bitte auch, dass sich durch die Antenne die Fahrzeughöhe entsprechend ändert! Bitte halten Sie sich unbedingt an die einzelnen Punkte der Montageanweisung!

1. Verbinden Sie das mitgelieferte Antennenkabel (10 m) mit der Antenne und

2. Verbinden Sie das mitgelieferte Stromkabel mit einer Stromquelle (12 V,

mind. 5 A) und dem Steuergerät.

3. Schalten Sie das Steuergerät an der Standby-Taste ein.

4. Die Antenne richtet sich nun nach

oben. Sobald die Antenne aufgerich- tet ist, trennen Sie die Stromversor- gung vom Steuergerät.

5. Lösen Sie die vier Inbusschrauben,

um die Antenneneinheit von der Mon- tageplatte zu heben.

6. Entfernen Sie nun alle Anschlusskabel

um mit der Installation zu beginnen. Um die Montageplatte von der Antenne zu entfernen, empfehlen wir, die An- tenne in den Installationsmodus zu setzen, um die vier Inbusschrauben bes- ser lösen zu können. Hierzu müssen Sie die Antenne und das Steuergerät zu- nächst provisorisch verbinden.2. Prüfen Sie, ob alle Teile vorhanden sind.

3. Setzen Sie die Montageplatte auf den spä-

teren Montageplatz. Achten Sie darauf, dass die Montageäche eben ist und keine Dachaufbauten im Weg sind. Beachten Sie unbedingt die Montageabmessungen in dieser Anleitung. Der mindeste Abstand zu einer Klimaanlage sollte 30 cm betragen.

4. Säubern Sie die Montageäche mit einem geeigneten Reiniger und einem

Vliestuch um Schmutz und Unreinheiten zu entfernen. Zeichnen Sie an- schließend die Grundplatte der Antenne mit einem Stift an.

5. Rauen Sie die gezeichneten Flächen und Füße mit Schleifpapier (120er Kör-

nung) leicht an und säubern Sie die Fläche erneut mit dem Reiniger und lassen Sie den Reiniger ca. 10 Minuten ablüften. ACHTUNG: Flächen an- schließend nicht mehr berühren.

6. Montieren Sie die Dachdurchführung (am besten im Windschatten hinter

der Antenne) auf dem Fahrzeugdach. Es ist darauf zu achten, dass das Ein- dringen von Wasser und Feuchtigkeit (z. B. Regen oder Spritzwasser) im Bohrloch vermieden werden muss. Achten Sie darauf, dass die Kabel nicht zu sehr gebogen werden um Signalverlust und eine Beschädigung des Ka- bels zu vermeiden (kleinster Biegeradius max. 5-7 cm).

2.2 Installation auf dem Dach

1. Vergewissern Sie sich, dass das Dach Ihres Fahrzeugs ausreichend stabil ist.

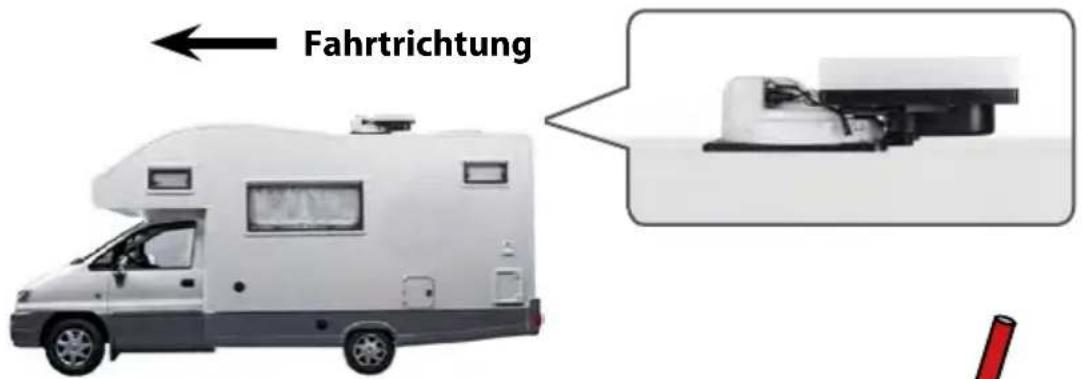

Bei ungenügender oder zweifelhafter Dachstabilität ist ein ca. 2 mm starkes Blech mit ca. 100 x 100 cm auf der Dachaußenhaut zu befestigen. Erkundi- gen Sie sich hierzu bei Ihrem Fahrzeughersteller. Wichtig: Die Antenne muss mit der Motoreinheit in Fahrtrichtung zeigen! Fahrtrichtung1. Bereiten Sie den Kleber für die Montage vor.

2. Tragen Sie nun den Kleber auf die ange-

zeichnete Fläche in Schlangenlinien auf, damit der Kleber bis ins Innere gut aushärten kann.

3. Setzen Sie nun sofort (innerhalb von 5 Minuten nach Kleberauftrag) die Mon-

tageplatte auf das angezeichnete Feld. Drücken Sie sie leicht und gleichmä- ßig an. Es müssen sich nach dem Andrücken noch mindestens 2 mm Kleber zwischen Montageplatte und Oberäche benden. Der Kleber ist nach max. 48 Stunden bei +18° C und einer relativen Luftfeuchte von 50% ausgehärtet. Sollte während der Montagezeit eine geringere Luftfeuchtigkeit herrschen, sprühen Sie nach dem Verkleben in der Umgebung der Antenne immer wie- der etwas Wasser in die Luft.

4. Entfernen Sie die evtl. ausgetretene Klebemasse sofort mit einer Spachtel

oder Ähnliches und säubern Sie die verunreinigten Flächen mit dem Reini- ger und einem Vliestuch.

5. Nach der kompletten Montage und

Aushärtung des Klebers, kann eine Silikonfuge um die Montageplatte ge- zogen werden.

6. Setzen Sie anschließend die Antenne

auf die Montageplatte und befesti- gen diese wieder mit den vier Inbus- schrauben.

2.3 Klebeanleitung2. Installation

1. Das Koaxialkabel wird im Inneren des Fahrzeuges verlegt.

2. Vergewissern Sie sich bei der Wahl des Standortes für das Steuergerät und

den Sat-Receiver, dass beide Geräte an einem trockenen und geschützten Ort stehen.

3. Das Steuergerät und den Sat-Receiver nicht in die Nähe von Wärmequellen

stellen und für ausreichend Belüftung sorgen.

4. Im Folgenden werden die grundlegenden Anschlussmöglichkeiten für die

Antennenanlage gezeigt: Verbinden Sie die Stromversorgung (rot-schwarzes Kabel) für das Steu- ergerät mit Ihrer Batterie des Fahrzeuges über eine Sicherung (7 Amper), um einen Kabelbrand bei Kurzschluss zu vermeiden. Das gelbe Kabel wird an dem Zündungsplus des Fahrzeuges angeschlossen und eben- falls mit einer Sicherung von 7 Ampere abgesichert (Dieses Kabel muss nur angeschlossen werden, wenn die Antenne automatisch bei Motor- start einfahren soll.). Das übrig bleibende schwarze Kabel wird an den dazugehörigen Minuspol der Zündungsanlage (Masse) angeschlossen. Verbinden Sie das Koaxialkabel von der Antenne mit dem Steuergerät (10 m Koaxialkabel mit F-Stecker in „ANTENNA“) Verbinden Sie das Steuergerät mit dem Fernseher bzw. Sat-Receiver (1 m Koaxialkabel mit F-Stecker von „RECEIVER“ zum Sat-Receiver)

2.4 Installation im Innenbereich

Hinweis: Möchten Sie zwei Fernseher betreiben, schließen Sie ein zweites Koaxialkabel von der Antenne direkt an den zweiten Fernseher bzw. Sat-Receiver an.2. Installation 09DEUTSCH

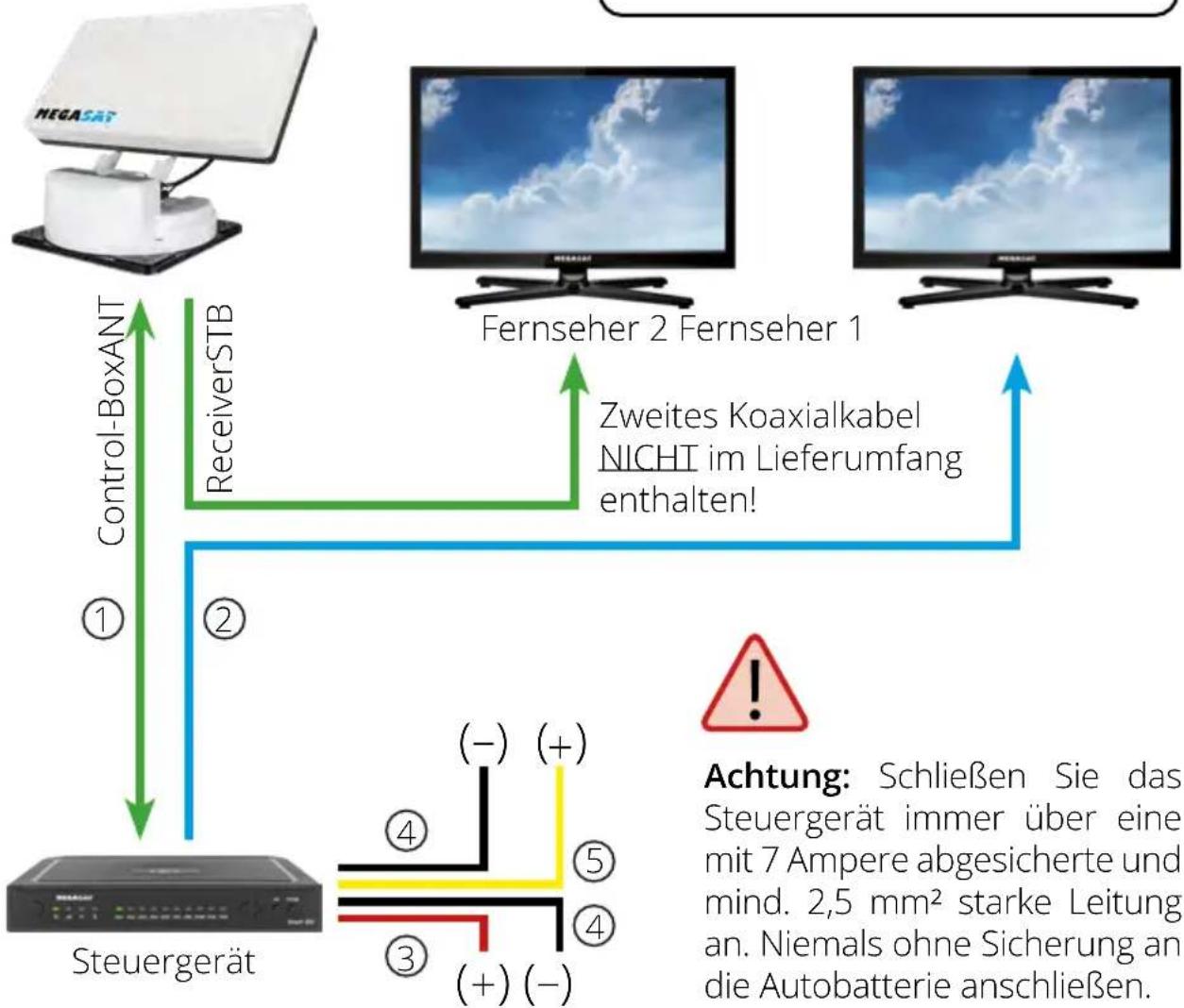

2.5 Anschluss der Komponenten

Zündungsplus Die Antenne fährt automatisch in den eingefahrenen Zustand, sobald der Zündschlüssel gedreht wird. Diese Funktion ist nur gewährleistet, wenn das Steuergerät eingeschaltet und Kabel 4 am Minuspol und Kabel 5 am Zün- dungsplus des Fahrzeugs angeklemmt sind. Stromversorgung DC 12 V über Batterie (Pluspol Dau- erversorgung ROT) oder optionales 230 V / 12 V DC Netzteil (Keine Lade- geräte). Achten Sie darauf, dass eine Stromstärke von mind. 5 Ampere ge- währleistet ist. Koaxialkabel 10 m Pluspol Koaxialkabel 1 m Minuspol Zündungsplus

Zweites Koaxialkabel NICHT im Lieferumfang enthalten! Steuergerät Fernseher 2 Fernseher 1 Control-BoxANT ReceiverSTB Achtung: Schließen Sie das Steuergerät immer über eine mit 7 Ampere abgesicherte und mind. 2,5 mm² starke Leitung an. Niemals ohne Sicherung an die Autobatterie anschließen.2. Installation 10 DEUTSCH

Achtung: Schließen Sie das Steuergerät immer über eine mit 7 Ampere abgesicherte und mind. 2,5 mm² starke Leitung an. Niemals ohne Siche- rung an die Autobatterie anschließen. Standby-Taste Satellitenauswahl Bestätigung Grundposition (fährt die Antenne ein) Anschluss zur Antenne Anschluss zum TV / Receiver Stromversorgung (12 Volt) Aktueller Satellit Anschluss für externes Netzteil (optional) Status-LEDs2. Installation

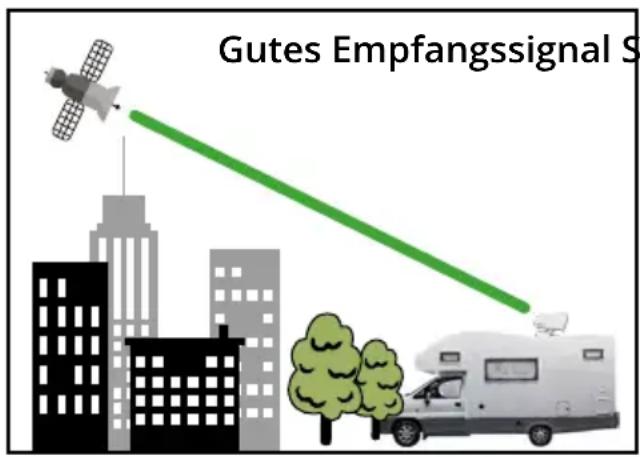

2.7 Satellitenübertragung

Direct Broadcast Service (DBS) strahlt Audio, Video und Daten über den Satel- liten aus, der sich in 35.000 km Höhe über der Erde bendet. Mit einer Emp- fangsstation wie der Antenne und einem Satelliten Receiver werden die Signa- le vom Satelliten empfangen und verarbeitet. Das System erfordert eine klare Sicht auf den Satelliten, um den Signalempfang maximal auszunutzen. Objekte wie Bäume, Brücken und große Häuser, die sich im Einfallswinkel des Satelliten benden, führen zu einem Verlust des Signals. Starker Regen, Wol- ken, Schnee oder Eis kann die Empfangsqualität beeinträchtigen. Wenn das Satellitensignal durch schwere Wetterbedingungen verloren geht, wird das laufende Programm des Receivers beendet (das Bild wird einfrieren, bzw. ver- schwinden). Wenn die Witterungsverhältnisse wieder einen guten Empfang ermöglichen, wird das TV Bild wieder hergestellt. 11DEUTSCH Gutes Empfangssignal Schlechtes Empfangssignal3. Satellitensuche mit dem Steuergerät Such-LED Blinkt während der Satelliten-Suche Standby-Taste Schaltet das Steuergerät ein / aus OK-Taste Bestätigt die Satellitenauswahl Pfeil-Tasten Wechsel der Satelliten STOW-Taste Fährt die Antenne in die Grundposition Empfangs-LED Leuchtet bei gefundenem Satelliten Error-LED Leuchtet bei einer Fehlfunktion Bluetooth-LED Leuchtet bei Verbindung Satelliten-LED Astra 1 (19,2° Ost) Satelliten-LED Astra 4 (4° Ost) Satelliten-LED Eutelsat 9 B (9° Ost) Satelliten-LED Astra 2 (28,2° Ost) Satelliten-LED Hotbird (13° Ost) Satelliten-LED Eutelsat 5 West (5° West) Satelliten-LED Astra 3 (23,5° Ost) Satelliten-LED Hispasat (30° West) Satelliten-LED Türksat (42° Ost) Satelliten-LED Thor (0,8° West)

3.1 Bezeichnung der jeweiligen LEDs und Tasten

AS1 HOT AS3 E9E TURAS2 HIS AS4 E5W THOR 12 DEUTSCH3. Satellitensuche mit dem Steuergerät Antenne in die Grundposition einfahren

13DEUTSCH Hinweis: Möchten Sie an einem anderen Standort die Suche starten, genügt es die Standby-Taste zu drücken, um nach dem zuletzt ausgewählten Satelliten zu suchen.

1. Schalten Sie das Steuergerät an der Standby-Taste ein.

Die Such-LED blinkt während des Suchvorgangs grün.

Die Satelliten-LED des zuletzt vewendeten Satelliten blinkt grün.

Um den Satelliten zu wechseln, müssen Sie innerhalb von ca. 3-5 Sek., während die LEDs blinken, den Satelliten mit den Pfeiltasten wechseln. Später ist ein Wechsel nur möglich, wenn die Antenne zuvor einen Satelliten gefunden hat.

Bestätigen Sie die Satellitenauswahl mit der OK-Taste, oder warten Sie 3-5 Sekunden bis sich der Satellit automatisch einloggt.

Nachdem der gewählte Satellit gefunden wurde, leuchtet die Emp- fangs-LED orange.

Wurde der gewählte Satellit nicht gefunden, leuchtet die Error-LED rot.

Nach erfolgreicher Suche, können Sie das Steuergerät an der Standby-Taste wieder ausschalten.

1. Schalten Sie bei Bedarf das Steuergerät an der Standby-Taste ein.

Drücken Sie die STOW-Taste, um die Antenne einzufahren.4. Mobil-App zur Steuerung der Antenne Mit der App können die Satelliten über das Smartphone oder Tablet gewechselt werden. Auch zukünftige Firmware-Updates für das Steuergerät können vorgenommen werden. Die App ist kostenlos im App Store (iOS) oder im Google Play Store (Android) erhältlich. Suchen Sie im jeweiligen Store nach dem Namen „Megasat“.

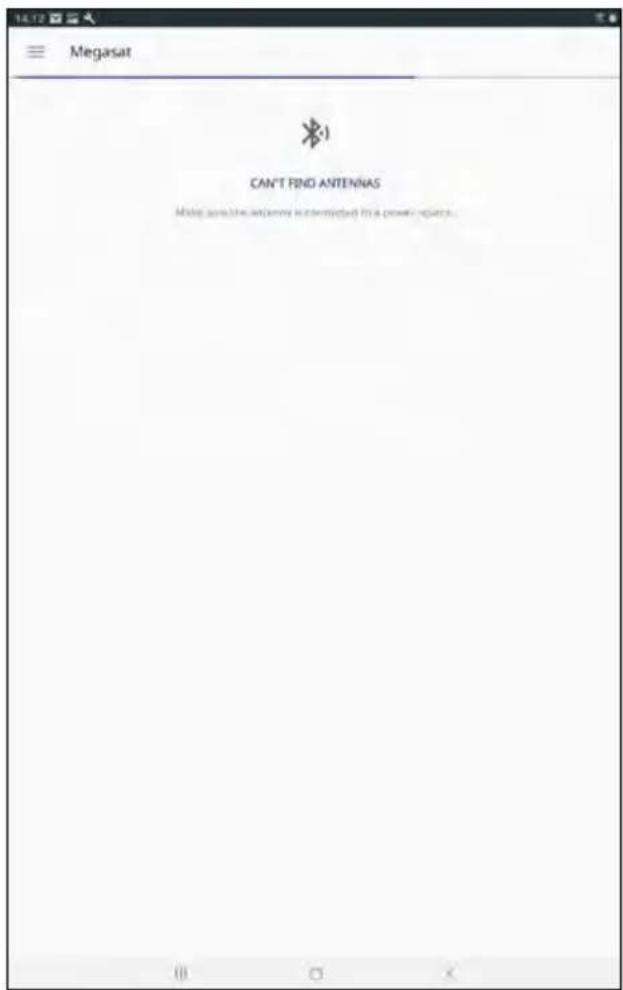

1. Nachdem die App geönet wur-

de, erscheint folgender Startbild- schirm. 14 DEUTSCH

4.1 Steuergerät mit dem Mobilgerät verbinden

Hinweis: Achten Sie darauf, dass Bluetooth

im Mobilgerät aktivert ist und Sie nicht weiter als 10 Meter zum Steuergerät entfernt sind.

2. Schalten Sie nun das Steuergerät

ein. Anschließend erscheint der Name des Steuergerätes im Aus- wahlmenü. Tippen auf diesen.4. Mobil-App zur Steuerung der Antenne 15DEUTSCH

3. Auf der Hauptoberäche der App gibt es nun verschiedene Optionen:

Firmware-Update der Antenne Satelliten wechseln Bluetooth

4. Mobil-App zur Steuerung der Antenne

4.2 Firmware-Update der Antenne

1. Tippen Sie auf die Schaltäche, um

das Update-Menü zu önen.

2. Die App prüft, ob aktuell eine

neuere Version der Firmware verfügbar ist: Reading data from server...

3. Ist keine neue Firmware verfüg-

bar, wird die aktuelle Versions-Nr. angezeigt und folgende Meldung erscheint: Latest version already updated

4. Ist eine neue Firmware verfüg-

bar, wird die neue Versions-Nr. angezeigt und folgende Meldung erscheint: New software available Tippen Sie anschließend auf die Schaltäche „Upload“, um das Up- date der Antenne durchzuführen. TRAVELLER-MAN 3 TRAVELLER-MAN 3 TRAVELLER-MAN 3 TRAVELLER-MAN 317DEUTSCH

4. Mobil-App zur Steuerung der Antenne

4.3 Satellit wechseln

1. Tippen Sie auf die Schaltäche um

die Satelliten-Liste zu önen. Tippen Sie auf die Schaltäche, um die Bluetooth

Verbindung zwischen Mobilgerät und Steuergerät zu trennen.

2. Wählen Sie den gewünschten

Satelliten aus. Nach ca. 3-5 Se- kunden wird dieser automatisch gesucht. AS1 Astra 1 (19,2° Ost) AS2 Astra 2 (28,2° Ost) AS3 Astra 3 (23,5° Ost) AS4 Astra 4 (4° Ost) HOT Hotbird (13° Ost) HIS Hispasat (30° West) E9E Eutelsat 9 B (9° Ost) E5W Eutelsat 5 West (5° West) TUR Türksat (42° Ost) THO Thor (0,8° West) Hinweis: Ein Satellitenwechsel ist nur mög- lich, wenn die Antenne zuvor einen Satelliten gefunden hat.5. Fehlerbehebung Kein Satellitensignal Objekte wie Bäume, Brücken und große Häuser, die sich im Einfallswinkel des Satelliten benden, führen zu einem Verlust des Signals. Wenn das Satellitensi- gnal durch schwere Wetterbedingungen verloren geht, wird das laufende Pro- gramm des Fernsehers bzw. Receivers unterbrochen (das Bild wird verpixeln, einfrieren oder verschwinden). Wenn die Witterungsverhältnisse wieder einen guten Empfang ermöglichen, wird das TV-Bild wieder hergestellt. Gibt es Verschmutzung auf der Antenne? Starke Verschmutzung auf dem Gehäuse kann zu Empfangsproblemen führen. Ist alles richtig angeschlossen und eingeschaltet? Vergewissern Sie sich, dass der TV und der Receiver richtig angeschlossen und der Receiver für den Satellitenempfang richtig eingestellt ist. Sind alle Kabel richtig angeschlossen und die Verbindungen fest auf dem Koaxialkabel ver- schraubt? Prüfen Sie auch die Koaxialkabel auf evtl. Knicke. Ausleuchtzone des Satelliten Satelliten sind in festen Positionen über dem Äquator im Orbit positioniert. Um die TV Signale zu empfangen, muss der Empfangsort innerhalb der Aus- leuchtzone liegen. Überprüfen Sie an Hand der Grak, ob sich Ihr Standort in der Ausleuchtzone des Satelliten bendet. In den Randgebieten der Aus- leuchtzone kann es zu Empfangsstörungen kommen. Satellitenfrequenz eines TV-Senders wurde geändert Fernsehsender wechseln vereinzelt Ihre Frequenz die mit der Frequenz im Receiver dann nicht mehr übereinstimmt. Erkundigen Sie sich nach der aktu- ellen Frequenz des Senders. Die Firmware des Steuergerätes ist veraltet Wenn Transponder auf dem Satelliten geändert werden, kann die Antenne ggf. den Satelliten nicht mehr nden. Aktualisieren Sie die Firmware des Steuerge- rätes um die neuesten Transponderinformationen zu erhalten. Die Mobil-App verbindet sich nicht mit dem Steuergerät Vergewissern Sie sich, das Bluetooth

auf Ihrem Mobilgerät eingeschaltet ist und Sie sich in der direkten Nähe zum Steuergerät benden (max. 10 Meter). 18 DEUTSCH19DEUTSCH

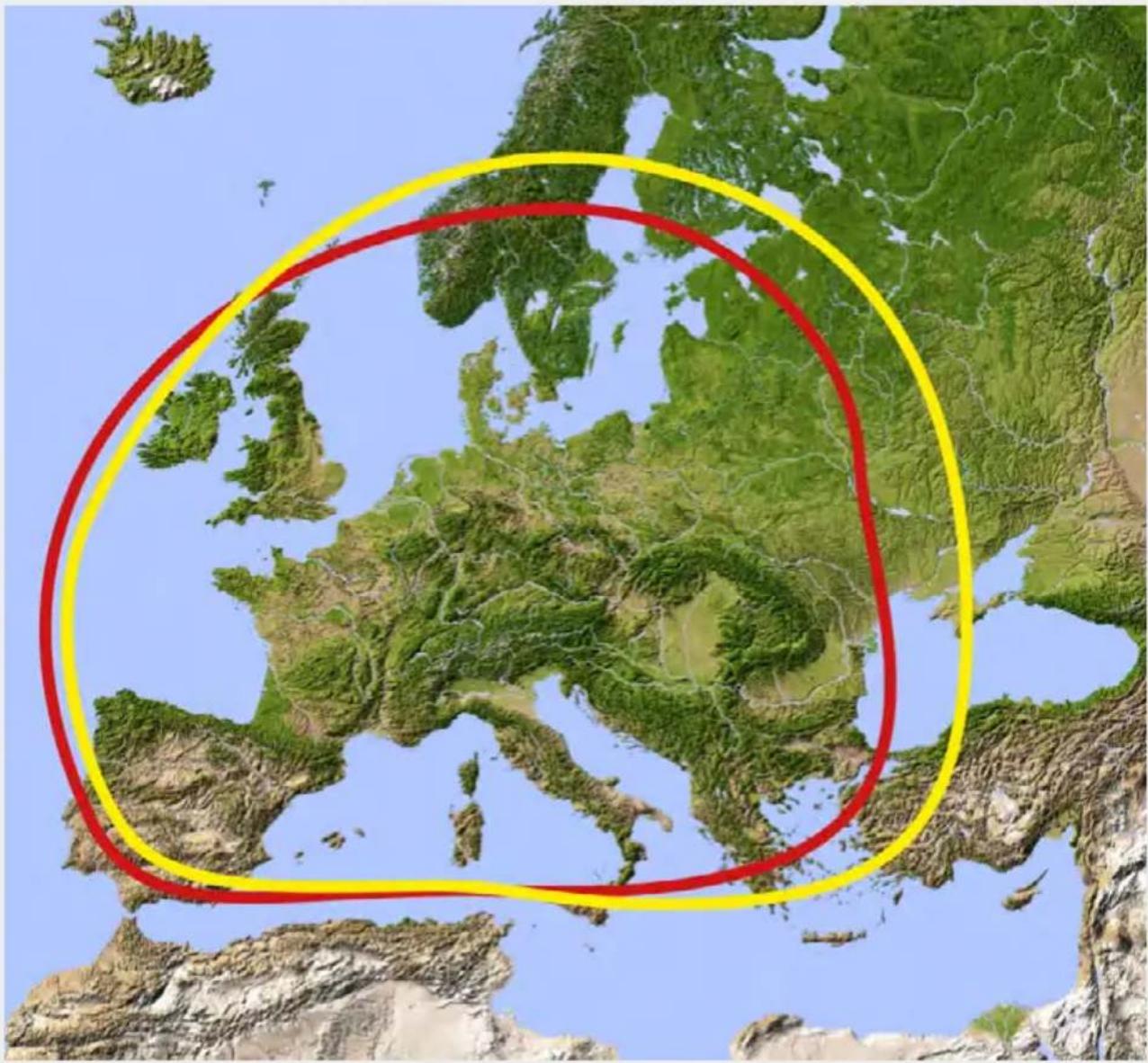

Hinweis: In den Randgebieten der Ausleuchtzone kann es zu Empfangsstörungen kommen. Astra 1 Hotbird20 DEUTSCH

7. Montageabmessungen

Fahrtrichtung 29 cm 31 cm max. Schwenkbereich Aufbauten bis max. 14 cmKeine Aufbauten 83 cm 31 cm 52,5 cm 53 cm Drehpunkt Hinweis: Direkt an der Vorderseite der Antenne können Aufbauten mit einer Höhe von max. 14 cm vorhanden sein, ohne die Rotation der Empfangseinheit zu stören (siehe blauer Bereich der Grak). Im grünen Bereich dürfen keine Aufbauten vorhanden sein.21DEUTSCH

8. Technische Details

Antennen-Typ Flachantenne Anzahl der Teilnehmer 2 LNB-Typ Universal-LNB Frequenzband Ku-Band Frequenzbereich 10.7 GHz bis 12.75 GHz LNB-Verstärkung 33 dBi Empfangsleistung 49 dBW Polarisation Vertikal / Horizontal Motorsteuerung 2-Achsen DC-Motor Neigungswinkel 0° bis 90° Suchwinkel 365° Temperaturbereich -25° C bis +70° C Spannungsversorgung 12 V DC @ 5 Amper Abmessungen Empfangseinheit 525 x 290 mm (B/H) Abmessungen Antenne 525 x 145 x 480 mm (B/H/T) Gewicht Antenne 7 kg Abmessungen Steuergerät 195 x 30 x 150 mm (B/H/T) Gewicht Steuergerät 360 g Hinweis: Gewicht und Abmessungen sind nicht die absolut exakten Werte. Technische Daten können jederzeit und ohne vorherige Ankündigung geändert werden. Konformitätsinformation Hiermit erklärt die Firma Megasat Werke GmbH, dass sich folgendes Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinien 2014/30/EU (EMV), 2014/35/EU (LVD) und 2014/53/EU (RED) bendet: Traveller-Man 3 (Artikel-Nr. 1500196) Die Konformitätserklärung zu diesen Produkt liegt der Firma vor: Megasat Werke GmbH, Brückenstraße 2a, D-97618 Niederlauer Die Konformitätserklärung können Sie auf unserer Homepage downloaden: www.megasat.tv/support/downloadsVersion: 1.1 (Januar 2023) Technische Änderungen, Druckfehler und Irrtümer vorbehalten. Megasat Werke GmbH
