| Produkttyp | DVB-C Digitalreceiver |
| Abmessungen (B x H x T) | 168 x 35 x 96 mm |
| Gewicht | 293 g |
| Stromversorgung | AC 220~240 V, 50/60 Hz |
| Leistungsaufnahme | Max. 6 W (Betrieb) / <0,5 W (Bereitschaft) |
| Hauptfunktionen | DVB-C-Empfang, PAL/NTSC-Konvertierung, Auflösung bis zu 1080p, HDMI mit Upscaling, USB-2.0-Medienwiedergabe, LAN-Anschluss, 7-Tage-EPG, Favoritenlisten, Kindersicherung, mehrsprachiges Menü, digitaler Audioausgang (S/PDIF), Videotext- und Untertitelunterstützung |
| Reinigungshinweise | Receiver ausstecken, mit weichem Tuch oder mildem Spülmittel reinigen (keine Lösungsmittel) |
| Sicherheitshinweise | Abdeckung nicht entfernen, Lüftungsschlitze freihalten, Flüssigkeitskontakt vermeiden, Steckdosen nicht überlasten |
| Ersatzteile und Reparaturmöglichkeit | Wenden Sie sich für Reparaturen an qualifiziertes Servicepersonal oder den Händler; keine vom Benutzer zu wartenden Teile im Inneren |
| Allgemeine Informationen | Standard-Passwort: 000000; Garantie erlischt bei unsachgemäßer Handhabung |
Häufig gestellte Fragen - HD 230C V2 MEGASAT
Benutzerfragen zu HD 230C V2 MEGASAT
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Empfänger kostenlos im PDF-Format! Finden Sie Ihr Handbuch HD 230C V2 - MEGASAT und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. HD 230C V2 von der Marke MEGASAT.
BEDIENUNGSANLEITUNG HD 230C V2 MEGASAT
Sicherheitshinweise....03
1. Referenz
1.1 Allgemeine Merkmale 04
1.2 Lieferumfang....04
2. Bezeichnungen und Tastenbelegung
2.1 Vorderseite 05
2.2 Rückseite 05
2.3 Fernbedienung....06
-
Anschließen des Receivers....07
-
Erstinstallation 08
5. Hauptmenü 09
5.1 Sender 10
5.2 Bildausgabe....12
5.3 Sendersuche....13
5.4 Zeit....14
5.5 Präferenzen....15
5.6 System 16
5.7 USB und Apps....18
- Fehlerbehebung 20
- Technische Daten 21
Sicherheitshinweise
Bitte lesen Sie die Bedienungsanleitung sorgfältig vor Inbetriebnahme des Gerätes. Bei falscher oder unsachgemäßer Handhabung erlischt der Gewährleistungsanspruch.
Netzanschluss: Vor der Inbetriebnahme überprüfen Sie bitte die richtige Betriebsspannung Ihres Stromanschlusses. Die Betriebsspannung des Geräles beträgt AC 220\~240 V, 50/60Hz.
Überlastung: Überlasten Sie nicht die Wandsteckdose, das Verlängerungskabel oder den Adapter. Verwenden Sie kein beschädigtes Netzkabel oder fassen es mit einer nassen Hand an, da dies zu elektrischen Schlägen führen kann.
Flüssigkeit: Das Gerät darf keinem Tropf-, Spritzwasser oder sonstigen Flüssigkeiten ausgesetzt werden.
Belüftung: Halten Sie die Lüftungsschlitze an der Oberseite des Gerätes frei, um eine ausreichende Luftzirkulation im Gerät zu ermöglichen. Setzen Sie das Gerät keiner direkten Sonneneinstrahlung oder anderen Wärmequellen, wie z.B. einer Heizung aus. Stellen Sie keine anderen elektrischen Geräte auf die Oberseite des Gerätes.
Erstickungsgefahr: Lassen Sie Kindernicht mit Folien oder anderen Verpackungsteilen spielen, es besteht Erstickungsgefahr.
Reinigung: Stecken Sie das Gerät aus der Steckdose, bevor Sie es reinigen. Reinigen Sie das Gerät mit einem weichen Tuch.
Öffnen des Gerätes: Entfernen Sie nicht das Gehäuse, um das Risiko eines Stromschlags zu vermeiden. Kontaktieren Sie qualifiziertes und lizenziertes Service-Personal, um das Gerät zu reparieren, oder kontaktieren Sie Ihren Händler.
1. Referenz
1.1 Allgemeine Merkmale 2.1 Vorderseite
• DVB-C Empfang
• 3-stelliges Display
• 3 Tasten Frontbedienung
• PAL/NTSC-Konvertierung
- Variables Seitenverhältnis (4:3, 16:9) mit Pan Vektor oder Letter Box
• Auflösung bis 1080p
• HDMI mit Upscalefunktion um die Bildqualität zu verbessern
- Favoritenlisten
- Kindersicherung
• Bildschirmmenü mit voller Farbauflösung
• Videotext- und Untertitel-Unterstützung (OSD)
• 7 Tage EPG (Electronic Program Guide) für On-Screen Programminformationen
• Mehrsprachiges Menü
• Digitaler Audio-Ausgang (S/PDIF)
• USB 2.0 Anschluss (Medienwiedergabe)
• LAN Anschluss für Netzwerk-Apps
1.2 Lieferumfang
• Megasat HD 200 C
• Fernbedienung
- Batterien
• Bedienungsanleitung
2. Bezeichnungen und Tastenbelegung
2.2 Rückseite
2. Bezeichnungen und Tastenbelegung
2.3 Fernbedienung
Bereich 1
POWER Ein /Ausschalten des Gerätes (Standby)
MUTE Stummschalten des Tones
Nummernblock (0\~9) Programmwccensel / Zifferencingabe
FAV Zeigt die Favoritenliste (wenn Favoriten vorhanden)
SUB-T Anzeige des Untertitels (wenn verfügbar)
LANG Auswah oder Wechsel der Audiospur
TTX Zeigt den Videotext des jeweiligen Senders
(1) Wechsel zwischen dem aktuellen und dem letzten Programm
A-B Wiederholungsmodus bei einer Filmwiedergabe
Bereich 2
MENU Um in das Hauptmenü zu gelangen
EXIT Verlässt das Menü
▲▼ Wechsel TV/Radio Programme (hoch/runter)
▶ Lautsärke regeln (dauer/eisen)
OK Zeigt die Programmübersicht / Bestätigungstaste
EPG Zeigt das EPC (Elektronische Programmzeitschrift)
INFO Zeigt Informationen über das aktuelle Programm
PAGE +/- Seitenweise blättem
USB Wechsel zum Multimedia Menü
TV/RADIO Wechsel zwischen TV und Radio Empfang
GOTO Wahler Sie die Startzeit bei einer Wiedergabe
REPEAT Wiederholt die aktuelle Wiedergabe
VOL +/- Laufstärke regeln (lauter/leiser)
CH +/- Wechselt TV/Radio Programme (noch/runner)
Bereich 3
◀◀ / ▶▶ Vorwarts / Rückwarts spulen
/ Kapitel vor / Kapitel zurück
▶ Start
|| Pause / Timeshift (optional)
■ Stop
- Aufnahme starten (optional)
ROT Funktionstaste
GRÜN Funktionstaste
GELB Funktionstaste
BLAU Funktionstaste

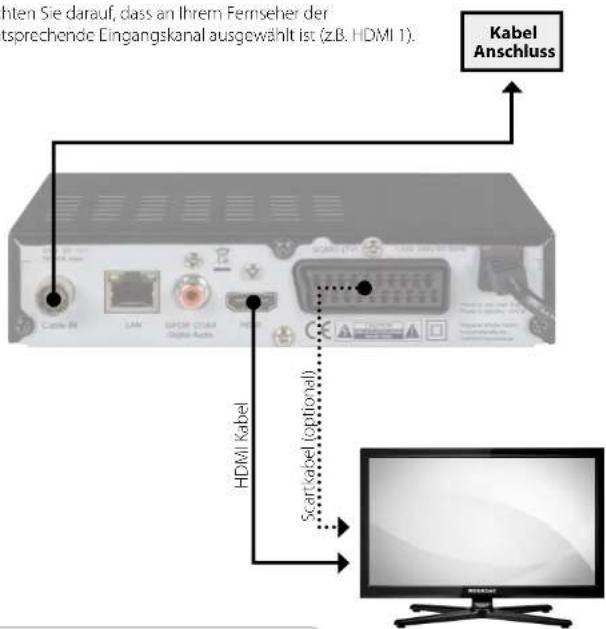

3. Anschließen des Receivers
- Verbinden Sie das Koaxialkabel mit dem Kabelanschluss und dem Antenneneingang am Receiver.
- Verbinden Sie das HDMI oder Scartkabel mit Ihrem Fernseher.
- Achten Sie darauf, dass an Ihrem Fernseher der entsprechende Eingangskanal ausgewählt ist (z.B. HDMI 1).
Hinweis:
Empfehlenswert ist immer der Anschluss über ein HDMI Kabel, da HDMI im Gegensatz zu Scart ein digitales, verlustfreies Bild an den Fernseher überträgt.
4. Erstinstallation 5. Hauptmenü
Nachdem Sie alle erforderlichen Komponenten angeschlossen haben und der Receiver startet, erscheint das Fenster mit der Erstinstallation.
Wählen Sie mit den ▲▼ Tasten einen Menüpunkt aus. Drücken Sie anschließend die OK Taste um die entsprechenden Einstellungen vorzunehmen.
OSD Sprache Wählen Sie hier die Menüsprache aus.
Land Wählen Sie hier das Land aus, in dem Sie sich befinden.
Sendersuche Drücken Sie OK um die Sendersuche zu starten.
EXIT Bricht die Installation ab.
Nachdem Sie die automatische Suche gestartet haben, wird nun nach Programmen gesucht. Gefundene Programme werden automatisch in die Programmliste eingefügt.
Die grundlegende Navigation im Menü erfolgt mit den ▲▼ Tasten (hoch/runter), bzw. mit den ◀▶ Tasten (rechts/links). Um in einen Menüpunkt zu gelangen, drücken Sie die OK Taste. Um einen Menüpunkt zu verlassen drücken Sie EXIT. Mit nochmaligem Drücken der EXIT verlassen Sie das gesamte Menü.
Das Hauptmenü besteht aus 7 Untermenüs:
- Sender
• Bildausgabe - Sendersuche
• Zeit
• Präferenzen - System
- USB und Apps
Hinweis:
Das Menü ist teilweise passwortgeschützt. Das werkseitige Passwort lautet: 000000
5. Hauptmenü 5. Hauptmenü
5.1 Sender
Senderliste bearbeiten
In diesem Menüpunkt können Sie Kanäle verschieben, überspringen, verriegeln (sperren), löschen, umbenennen oder Favoritengruppen zuordnen. Sie können max 4 Favoritengruppen anlegen.
Bewegen (ROTE Taste)
Wählen Sie einen Kanal mit den ▲▼ Tasten aus und drücken Sie anschließend die ROTE Taste um diesen zu markieren. Verschieben Sie nun diesen Kanal an eine beliebige Stelle in der Kanalliste. Drücken Sie anschließend OK um den Kanal an zu platzieren. Wiederholen Sie den Vorgang mit anderen Kanälen um die Kanalliste Ihren Bedürfnissen anzupassen.
Überspringen (GRÜNE Taste)
Wählen Sie einen Kanal aus und drücken Sie anschließend die GRÜNE Taste um den Kanal zukünftig beim durchblättern der Kanalliste zu überspringen. Der Kanal wird mit einem grünen Symbol (SKIP) markiert.
Sperren (GELBE TASTE)
Wählen Sie einen Kanal aus und drücken Sie anschließend die GELBE Taste um den Kanal zu sperren. Sie werden aufgefordert ein Passwort einzugeben (Standard: 000000). Anschließend ist der Kanal in der Kanalliste gesperrt (zu erkennen an dem blauen Schloss-Symbol). Um zukünftig auf diesen Kanal zu gelangen, muss das Passwort eingegeben werden.
Löschen (BLAUE Taste)
Wählen Sie einen Kanal aus und drücken Sie anschließend die BLAUE Taste um den Kanal zu löschen. Sie werden gefragt, ob Sie wirklich löschen möchten. Bestätigen Sie mit OK oder drücken Sie EXIT um den Vorgang abzubrechen.
Favoriten (FAV)
Wählen Sie einen Kanal aus und drücken Sie anschließend die FAV Taste um den Kanal einer oder mehreren Favoritenlisten zuzuordnen. Es stehen Ihnen 4 Favoritengruppen zur Verfügung (Film, News, Sport und Musik). Wählen Sie z. B. Film, um den Kanal der Favoritengruppe zuzuordnen (Die Favoritengruppe wird mit einem Stern-Symbol markiert.
Drücken Sie EXIT um wieder in die Kanalliste zu gelangen. Wiederholen Sie den Vorgang mit allen anderen Kanälen, die Sie Favoritenlisten zuordnen möchten. Drücken Sie im normalen TV-Betrieb die FAV Taste um die Favoritenlisten aufzurufen. Wechseln Sie mit den ◀▶ Tasten zwischen den verschiedenen Favoritenlisten. Unter jeder Kategorie erscheinen die Kanäle, die Sie als Favorit markiert haben. Um einen Kanal von den Favoritenlisten zu löschen, drücken Sie in der Auswahl der Favoriten-Gruppen die Option 'Disable'.
Umbenennen (RECALL)
Wählen Sie einen Kanal aus und drücken Sie anschließend die RECALL Taste um den Kanal umzubenennen. Es erscheint ein weiteres Fenster um den Kanalnamen beliebig zu ändern. Bestätigen Sie die neue Eingabe mit OK im Eingabefenster,
EPG
In diesem Menüpunkt wird Ihnen der Elektronische Programmführer angezeigt. Zu diesen Menüpunkt können Sie auch gelangen, wenn Sie die EPG Taste auf der Fernbedienung drücken.
Wechseln Sie mit den ▶▶ Tasten zwischen den Kanälen. Mit den ▲▼ Tasten gelangen Sie zu den einzelnen Sendungen. Auf der rechten Bildschirmseite werden Ihnen anschließend Informationen zu den Sendungen angezeigt. Blättern Sie mit der GELBEN und der BLAUEN Taste hoch und runter um die kompletten Informationen zu lesen.
Sortieren
In diesem Merüpunkt können Sie die Kanäle automatisch ordnen lassen. Wählen Sie zwischen ONID (Netzwerk Identifizierung), nach Name, Service ID oder LNC (logische Sendersortierung)
LCN
Wählen Sie EIN, um die automatische Sendersortierung zu aktivieren. Diese Option ist nicht in jeder Region verfügbar.
Hinweis:
Bitte beachten Sie, dass eine fortlaufende Nummerierung nur bei ausgeschaltetem LCN und Ordnen per ONID möglich ist.
5. Hauptmenü 5. Hauptmenü
5.2 Bild 5.3 Sendersuche
In diesem Menüpunkt können Sie diverse Einstellungen zum Bild vornehmen. Passen Sie das Seitenverhältnis, die Auflösung zum TV oder das TV-Format beliebig an.
Seitenverhältnis
Wählen Sie das passende Seitenverhältnis. Wählen Sie zwischen AUTO, 16:9 oder 4:3.
Auflösung (HDMI)
Wählen Sie die Auflösung, die Ihr Fernscher wiedergeben kann. Sollten Sie eine höhere Auflösung wählen, kann es zu einem schwarzen Bildschirm kommen. Wählen Sie zwischen 576i, 576p, 720p, 1080i oder 1080p (Full HD).
Farbsystem
Wählen Sie zwischen PAL und NTSC. Europäische Fernseher besitzen den TV-Standard PAL.
Signalart (SCART)
Wählen Sie zwischen RGB und FBAS.
In diesem Menüpunkt können Sie nach Sendern suchen (automatisch oder manuell). Sichern oder Laden Sie die Senderliste auf einen USB Stick.
Autom. Suchlauf
Startet den automatischen Sendersuchlauf.
Manueller Suchlauf
Hier können Sie manuell nach Sendern suchen. Geben Sie mit den Nummernlasten die Frequenz und Symbolrate des zu suchenden Senders ein. Starten Sie anschließend die Suche mit OK.
Hinweis:
am unteren Bildschirmrand wird die aktuelle Signalstärke und -qualität angezeigt.
Erweiterter Suchlauf
Im erweiterten Suchlauf können Sie anstelle von einer Frequenz eine Start- und eine Endfrequenz eingeben. Sender werden anschließend in diesem Bereich gesucht.
Sichern auf USB-Gerät
Bestätigen Sie mit OK um die aktuelle Senderliste auf einen USB Gerät zu sichern.
Sichern auf USB-Gerät
Bestätigen Sie mit OK um die zuvor gesicherte Senderliste vom USB Gerät zu laden. Die Senderliste muss sich im Hauptverzeichnis des USB Gerätes befinden und darf in keinen Unterordner verschoben werden.
5. Hauptmenü 5. Hauptmenü
5.4 Zeit 5.5 Präferenzen
In diesem Menüpunkt können Sie diverse Einstellungen über die Zeit vornehmen. Ändern Sie die Zeitzone oder den Auto-Standby.
Wählen Sie Auto, um die Zeitzone automatisch einzustellen. Wählen Sie Manuell, um die Zeitzone manuell einzustellen.
Land Region
Bei Aktivierung des automatischen Zeitausgleichs, wählen Sie hier Ihre Region in der Sie sich befinden.
Zeitzone
Bei Aktivierung des manuellen Zeitausgleichs, wählen Sie hier Ihre Zeitzone in der Sie sich befinden (z. B. Berlin = MGZ +1).
Auto-Standby
Wählen Sie hier wann sich der Receiver ausschalten soll (Standby-Modus), wenn keine Bedienung am Gerät oder an der Fernbedienung erfolgt. Wählen Sie zwischen AUS oder 1-12 Stunden.
In diesem Menüpunkt können Sie diverse Einstellungen wie z. B. Menüsprache, Untertitel-Sprache oder Audio-Sprache vornehmen.
OSD Sprache
Wählen Sie die gewünschte Sprache des Bildschirmmenüs.
Untertitelsprache
Wählen Sie die gewünschte Sprache des Untertitels. Die Untertitel sind abhängig vom jeweiligen Sender, bzw. Sendung und nicht immer verfügbar.
Tonspur
Wählen Sie die gewünschte Sprache der Audio-Spur. Die Audio-Sprache ist abhängig vom jeweiligen Sender, bzw. Sendung und nicht immer änderbar.
Digital Audio
Wählen Sie zwischen AUS, PCM und RAW.
5. Hauptmenü 5. Hauptmenü
5.6 System
In diesem Menüpunkt können Sie diverse die Kindersicherung einrichten, den Receiver in Werkseinstellung zurücksetzen oder eine neue Firmware aufspielen.
Um in diesen Menüpunkt zu gelangen müssen Sie das Passwort eingeben (das Standard-Passwort ist: 000000). Wählen Sie die Altersgrenze aus. Wählen Sie zwischen AUS, 4-18). Wenn Sie z. B. Altersgrenze 6 auswählen und es wird eine Sendung mit Altersgrenze 12 ausgestrahlt, muss das Passwort eingegeben werden um den Kanal zu aktivieren. Diese Funktion ist abhängig von der jeweiligen Region, bzw. des Senders.
PIN ändern
Hier können Sie ein neues Passwort vergeben. Geben Sie zunächst das Standard Passwort, anschließend das neue Passwort ein. Zur Bestätigung wiederholen Sie das neue Passwort.
Auslieferungszustand wiederherstellen
Wenn Sie den Receiver in den Auslieferungszustand zurücksetzen möchten, bestätigen Sie diesen Menüpunkt mit OK. Der Receiver startet anschließend mit der Erstinstallation.
ACHTUNG: Alle Einstellungen die Sie vorgenommen haben gehen hierbei verloren!
Informationen
In diesem Menüpunkt werden Ihnen diverse Informationen über den Receiver angezeigt (Modelname, Software Version, Software Datum, Hardware Version).
Software aktualisieren
Wählen Sie diese Option, wenn eine neue Firmware zur Verfügung steht. Die neueste Firmware finden Sie immer auf unserer Homepage www.megasat.tv.
- Kopieren Sie die neue Firmware auf einen USB Stick und stecken Sie diesen in den USB Slot an der Frontseite des Receivers.
- Wählen Sie "Von USB Gerät installieren", anschließend erscheint ein neues Fenster in dem sich die neue Firmware befindet (z. B. firmware.bin).
- Wählen Sie Firmware mit den ▲▼ Tasten aus und bestätigen Sie mit OK um den Updatevorgang zu starten.
ACHTUNG: Trennen Sie während dem Updatevorgang niemals die Stromversorgung zum Receiver!
- Nach erfolgreichem Update startet der Receiver neu.
Netzwerkeinstellung
In diesem Menüpunkt können Sie diverse Netzwerkeinstellungen vornehmen, wenn Sie ein LAN Kabel angeschlossen haben.
Verbindungstyp LAN
Sobald Sie ein LAN Kabel eingesteckt und dieses an Ihren Internet-Router angeschlossen haben, wird in der Regel automatisch eine Internet-Verbindung hergestellt. Die Option DHCP sollten Sie eingeschalten lassen, damit die IP Einstellungen automatisch zugeordnet werden. Wenn Sie DHCP ausschalten, müssen Sie die IP Einstellungen selbst festlegen. Diese Option ist nur erfahrenen Benutzern zu empfehlen.
5. Hauptmenü 5. Hauptmenü
5.7 USB und Apps
In diesem Menüpunkt finden Sie das Multimedia Menü, Einstellungen zur Wiedergabe und diverse Internet-Apps.
Media Player
Über den USB Anschluss des Receivers können Sie Musik, Fotos und Filme abspielen. Kopieren Sie die Daten auf einen geeigneten USB Stick und stecken Sie diesen in den USB Anschluss auf der Frontseite des Receivers. Nachdem der USB Stick erkannt wurde können Sie in eine der drei Kategorien wechseln.
Tasten zur Steuerung der Wiedergabe
Wenn Sie in eine der drei Kategorien wechseln, werden Ihnen alle abspielbaren Daten aufgelistet. Mit OK wechseln Sie in einen Unterordner, mit RETURN gelangen Sie wieder einen Ordner zurück. Nuten Sie das obere Tastenfeld auf der Fornbedienung um die Musikwiedergabe zu steuern.
| Musik Fotos Filme | |||
| 1 zurückspulen ohne Funktion zurückspulen | |||
| 2 | vorspulen | ohne Funktion | vorspulen |
| 3 | vorheriger Titel | vorheriges Foto | vorheriger Film |
| 4 | nächstler Titel | nächstes Foto | nächstler Film |
| 5 | startet den Titel | startet die Diashow | startet den Film |
| 6 | pausiert den Titel | pausiert die Diashow | pausiert den Film |
| 7 | stoppt den Titel | stoppt die Diashow | stoppt den Film |
Fotoeinstellungen
Anzeigedauer Stellen Sie die Zeit der Übergangszeit bei einer Diashow ein Übergangseffekt. Stellen Sie den Slide-Modus ein (Zufällig oder 0-59) Seitenverhältnis. Stellen Sie das Seitenverhältnis ein (Behalten = Originalverhältnis)
Untertiteleinstellungen
Schriftgröße Wählen Sie die Größe des Untertitels (Normal, groß, klein) Hintergrund Wählen Sie die Hintergrundfarbe für den Untertitel Schriftfarbe Wählen Sie die Farbe des Schriftart des Untertitels
USB Einstellungen
Wenn Sie ein USB Gerät eingesteckt haben, können Sie hierzu Informationen wie Größe und Dateisystem abrufen. Unter dem Punkt "Formatieren" können Sie das USB Gerät formatieren und alle Daten darauf löschen.
Internet Apps
Wenn Sie mit dem Receiver eine Internetverbindung aufgebaut haben, stehen Ihnen hier diverse Internet Apps zur Verfügung.
6. Fehlerbehebung 7. Technische Daten
Bei Problemen mit dem Receiver überprüfen Sie bitte folgende Situationen, um die Fehlerquelle zu ermitteln.
| Problem Mögliche Ursachen Was müssen Sie tun? | ||
| 1-E2 leuchtet auf der Vorderseite nicht. | Netzabel ist nicht angeschlossen. Überprüfen Sie, die das Neurkabel richtig angeschlossen ist. | |
| Schichtes oder nuckelndes Bild. Der 12V-B-C Empfang ist evil. zu schwach. | Vergewisern Sie sich, dass das Koaxelskabel richtig angeschlossen und es nicht beschädigt ist. Anolemfalls erkundigen Sie sich bitte bei Ihrem Kabelanbleter, oo evil, eine Störung im Netzvorizgl. | |
| Kein Bild beim Starten des Receivers. | Der Receiver ist über HDMI angeschlossen, aber der TV befindet sich nicht im richtigen HDMI Modus. | Wechsel Sie am TV in den richtigen HDMI Modus (2-8. HDMI 1). |
| Die Fernbedienung funktioniert nicht. | Die Batterien sind leer oder die Fernbedienung zeigt nicht genau auf den Receiver. | Wechsel Sie die Batterien. Vergewisern Sie sich, dass sich nichts zwischen Receiver und Fernbedienung befindet. Hindernisse können den Empfang mindern. |
| Sie haben Ihr Passwort vergessen? | Das Standard Passwort ist 000000. | Kontakieren Sie Ihren Händler, falls Sie ihr selbst vorgebenes Passwort vergessen haben. |
| Prozessor | |
| Chipsetz MSD7C01F - R836 | |
| SDRAM 64 MB I2DR-7 | |
| Flash Speicher 4 MB | |
| Prozessor | 552 M lz |
| Tuner & Demodulator | |
| RF Hingang | 1x I+C, IYPF, I+C,169-2, weltlich |
| Frequen/bereich | 114 ~ 858 MHz |
| Hingangsimpedanz | 75 Ω |
| Rauschmaß | 2.9 cB |
| Dekodierung | |
| Visco Dekodierung | MPI-G4 AVC/H265 HP6K 4 / MPEG2 MPaMIL-Hi |
| Seitenverhältnis | 43 / 169 |
| Visco Ausgang SCAR1, HDMI (576), 576o | 770p, 1080, 1090p) |
| Demodulation | 256 QAM, 178 QAM, 51QAM, 16 QAM |
| Audio Dekodierung | MPEG-1 (Layer 1 & 2) |
| Audio Modus | Single Kanal / Dual Kanal / Joint stereo / Stereo |
| Sampling | 32, 44.1 und 48 KHz |
| Anschlüsse | |
| Lunar | 1x Anzennanreingang |
| Datenzanschluss | 1x USB (frontseite) |
| Scart | 1x zum Fernschei |
| LAN | 1x für Internetverbindung |
| I-DM1 | 1x HDVII Ausgang |
| S/PDT | 1x Digitaler Audioausgang |
| Stromversorgung | |
| Stromversorgung | AC 220~240 V, 50/60 l/z |
| Stromverbrauch | max. 6 Watt (Bezieb) / < 0.5 Watt (Standby) |
| Sonstiges | |
| Abmessungen (BM I/T) | 168 x 35 x 96 mm |
| Gewicht | 293 g |
Hinweis:
Gewicht und Abmessungen sind nicht die absolut exakten Werte.
Technische Details können jederzeit ohne vorherige Ankündigung geändert werden.
Konformitätsinformation
Hiermit erklärt die Firma Megasat Werke GmbH, dass sich folgendes Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/30/EU und 2014/35/EU befindet:
Megasat HD 200 C (Artikel-Nr. 0201117)
Die Konformitätserklärung zu diesen Produkten liegt der Firma vor:
Megasat Werke GmbH
Industriestraße 4a
D-97618 Niederlauer
Notizen
MEGASAT
WEEE Reg.-Nr. DE70592344
Version 1.0 (Mai 2017) // Technische Änderungen, Drucklehler und Irrümer vorbehalten. Megasat Werke GmbH | industriestraße 4a D-976 8 Niederlauer | www.megasattv| info@megasattv
HD 200 C
User manual
Content
2. Bezeichnungen und Tastenbelegung
2.1 Front side....05
2.2 Rear side 05
2.3 Remorte control....06
5.2 Bildausgabe....12
5.3 Sendersuche....13
5.4 Zeit....14
5.5 Präferenzen 15
5.6 System 16
5.7 USB und Apps....18
- Fehlerbehebung 20
- Technische Daten 21
Safety instructions
Internet Apps
WEEE Reg.-Nr. DE70592344
- Referenz
- Bezeichnungen und Tastenbelegung
- Hauptmenü 09
- Sicherheitshinweise
- Allgemeine Merkmale 2.1 Vorderseite
- Lieferumfang
- Bereich 1
- Bereich 2
- Bereich 3
- Anschließen des Receivers
- Hinweis:
- Erstinstallation 5. Hauptmenü
- Hauptmenü 5. Hauptmenü
- Sender
- Senderliste bearbeiten
- Bewegen (ROTE Taste)
- Überspringen (GRÜNE Taste)
- Sperren (GELBE TASTE)
- Löschen (BLAUE Taste)
- Favoriten (FAV)
- Umbenennen (RECALL)
- EPG
- Sortieren
- LCN
- Bild 5.3 Sendersuche
- Seitenverhältnis
- Auflösung (HDMI)
- Farbsystem
- Signalart (SCART)
- Autom. Suchlauf
- Manueller Suchlauf
- Erweiterter Suchlauf
- Sichern auf USB-Gerät
- Zeit 5.5 Präferenzen
- Land Region
- Zeitzone
- Auto-Standby
- OSD Sprache
- Untertitelsprache
- Tonspur
- Digital Audio
- System
- PIN ändern
- Auslieferungszustand wiederherstellen
- Informationen
- Software aktualisieren
- Netzwerkeinstellung
- Verbindungstyp LAN
- USB und Apps
- Media Player
- Tasten zur Steuerung der Wiedergabe
- Fotoeinstellungen
- Untertiteleinstellungen
- USB Einstellungen
- Internet Apps
- Fehlerbehebung 7. Technische Daten
- Konformitätsinformation
- Notizen
- MEGASAT
- Content
- Safety instructions
Marke : MEGASAT
Modell : HD 230C V2
Kategorie : Empfänger
