Produkttyp	Hi-Fi-Anlage mit DAB+/FM-Radio, Internetradio, CD-Player, Bluetooth, DLNA-Streaming und Musikdiensten
Abmessungen (ohne Füße)	H165 × B1000 × T400 mm
Gewicht (mit Füßen)	27,8 kg
Stromversorgung	100-120/200-240 V~, 50-60 Hz, Nennleistung 25 W, Standby 2 W
Verstärker	Klasse AB, 180 W
Wandler	2 Zweiwege-Lautsprecher mit 5,5 Zoll, 1 Subwoofer mit 8 Zoll
Funkverbindung	DAB/DAB+, FM (RDS), Internetradio (WLAN)
CD-Player	CD, CD-ROM, CD-R/RW; Formate MP3, WMA, AAC
WLAN	802.11b/g/n, Sicherheit WEP/WPA/WPA2
Bluetooth	Version 4.0, SBC, AAC, aptX, aptX HD
Audioeingänge	1 Phono MM (Cinch), 2 optisch TOSLINK, 2 Line-In (Cinch), USB (5 W/1 A)
Audioausgänge	1 Line-Out (Cinch), 1 Kopfhörer 3,5 mm
Hauptfunktionen	Wecker (2), Sleep-Timer, Equalizer (Bässe/Höhen/Subwoofer), 3D-Sound, Loudness, Multiroom (kompatibel mit Ruark), UNDOK-App
Lieferumfang	R7 Mk3, 4 konische Füße mit Schrauben, Fernbedienung (CR2032-Batterie), Antennenschlüssel, Kabelantenne, Teleskopantenne, Netzkabel, Bedienungsanleitung
Pflege und Reinigung	Ein trockenes oder leicht feuchtes fusselfreies Tuch verwenden. Keine Flüssigkeiten versprühen. Direkte Sonneneinstrahlung und Feuchtigkeit vermeiden.
Sicherheit	Öffnen Sie das Gerät nicht. Setzen Sie es keinem Regen aus. Verwenden Sie nur die angegebene Spannung. Batterien von Kindern fernhalten.
Garantie	2 Jahre Standard, verlängerbar auf 3 Jahre nach Registrierung (Großbritannien). Für andere Länder wenden Sie sich an den örtlichen Händler.

Häufig gestellte Fragen - R7 Mk3 Ruark Audio

Wie montiere ich die Füße des Ruark Audio R7 Mk3?

Legen Sie das Gerät auf eine stabile Oberfläche. Schrauben Sie die vier Füße auf die Montageplatten unter dem Subwoofer, dann handfest anziehen. Passen Sie die Spitzen an, um die Stabilität zu gewährleisten. Da das Gerät schwer ist, lassen Sie sich helfen.

Wie verbinde ich ein Bluetooth-Gerät mit dem R7 Mk3?

Wählen Sie die Quelle Bluetooth am Gerät. Die Anzeige blinkt. Aktivieren Sie auf Ihrem Smartphone Bluetooth und wählen Sie Ruark R7 aus der Liste. Geben Sie bei Bedarf den Code 0000 ein. Die Verbindung ist hergestellt, wenn BT verbunden angezeigt wird.

Wie stelle ich Uhrzeit und Datum am R7 Mk3 ein?

Drücken Sie MENU > System > Datum und Uhrzeit. Sie können die automatische Synchronisation über DAB/FM aktivieren oder manuell einstellen, indem Sie die automatische Aktualisierung deaktivieren. Verwenden Sie den Drehregler, um die Werte zu ändern.

Wie speichere ich einen Radiosender als Preset?

Hören Sie den gewünschten Sender, dann drücken und halten Sie die Taste PRESET für zwei Sekunden. Ein Bildschirm erscheint: Drehen Sie den Drehregler, um eine Preset-Nummer (1-10) zu wählen, und drücken Sie zur Bestätigung. Der Sender ist dann gespeichert.

Wie nutze ich Internetradio am R7 Mk3?

Verbinden Sie das Gerät mit Ihrem WLAN-Netzwerk über den Einrichtungsassistenten. Drücken Sie SOURCE, wählen Sie Internetradio. Sie können Sender nach Genre, Ort oder Beliebtheit durchsuchen über MENU > Senderliste. Nutzen Sie die Suchfunktion, um einen bestimmten Sender zu finden.

Wie stelle ich einen Wecker am R7 Mk3 ein?

Gehen Sie zu MENU > System > Datum und Uhrzeit > Wecker. Wählen Sie Wecker 1 oder 2. Stellen Sie Häufigkeit (einmal, täglich, etc.), Uhrzeit, Quelle (DAB/FM-Radio, CD oder Klingelton) und Lautstärke ein. Bestätigen Sie mit Save.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie zuerst die Batterie: Entfernen Sie die Magnetabdeckung, ersetzen Sie die CR2032-Batterie mit korrekter Polarität (+ nach oben). Wenn die Fernbedienungsanzeige orange wird, ist die Batterie schwach. Pairing neu durchführen, indem Sie die Fernbedienung nahe am Bildschirm halten und PRESET gedrückt halten, bis die Bestätigung erfolgt.

Wie aktualisiere ich die Software des R7 Mk3?

Das Gerät sucht automatisch nach Updates. Für eine manuelle Überprüfung gehen Sie zu MENU > System > Softwareupdate. Wenn ein Update verfügbar ist, folgen Sie den Bildschirmanweisungen. Unterbrechen Sie nicht die Stromversorgung während des Updates.

Wie reinige ich den Ruark Audio R7 Mk3?

Verwenden Sie ein weiches, fusselfreies Tuch, trocken oder leicht feucht. Verwenden Sie niemals Sprays, Chemikalien oder scheuernde Tücher. Vermeiden Sie direkte Sonneneinstrahlung, extreme Temperaturen oder Feuchtigkeit.

Wie verwende ich die Multiroom-Funktion mit dem R7 Mk3?

Stellen Sie sicher, dass alle kompatiblen Geräte im selben Netzwerk sind. Am R7 gehen Sie zu MENU > Multiroom > Neue Gruppe erstellen. Geben Sie der Gruppe einen Namen und wählen Sie bis zu 5 Geräte aus. Sie können die Gruppe auch über die UNDOK-App steuern.

BEDIENUNGSANLEITUNG R7 Mk3 Ruark Audio

R7 mk3 HiFi-Musikschrank

Bedienungsanleitung

Vielen Dank, dass Sie sich für unseren R7 mk3 HiFi-Musikschrank entschieden haben.

Inspiriert durch das klassische Design der 50er-Jahre des letzten Jahrhunderts ist der R7 Musikschrank eine Weiterentwicklung dieses Stils. Mit seinem umwerfenden Aussehen und seiner hervorragenden Klangqualität garantieren wir Ihnen, dass Sie die Freude an Musik und Radio wieder neu entdecken werden.

Nehmen Sie sich die Zeit, diese Bedienungsanleitung zu lesen, da Sie Ihren R7 somit optimal einsetzen können.

Wenn Sie Ihren R7 sorgfältig pflegen, sind wir sicher, dass er Ihnen viele Jahre Hörgenuss schenken wird – sollten Sie jedoch Hilfe oder Rat benötigen, stehen wir Ihnen jederzeit gerne zur Verfügung. Als ein britisches Familienunternehmen sind wir stolz auf unseren Kundendienst und werden immer unser Bestes geben, um Ihnen zu helfen.

Wir möchten Ihnen noch einmal dafür danken, dass Sie sich für Ruark Audio entschieden haben.

Alan O. Rawke

Alan O'Rourke

Gründer und Geschäftsführer

Inhalt

Inhalt der Box 4

Steuerung 5

Übersicht 6

Montage der Beine oder Füße 7

Legen Sie los! 8

Häufig verwendete Funktionen 10

Systemeinstellungen 13

UKW-Radio 15

DAB-Radio 16

Internetradio 17

CD-Player 19

Bluetooth 20

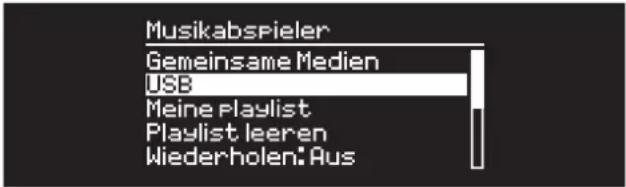

Musikabspieler 22

Streaming von DLNA-Medien 24

Musikstreamingdienste 25

Line-Eingang und optischer Eingang 26

Cincheingang 26

Einstellung des Wiedergabe-Pegels 26

Multiroom 27

Steuerung über die App 28

Alarme, Schlummern und Schlafen 28

Technische Daten 29

Sicherheitshinweise und -vorschriften 30

Fehlersuche und -beseitigung 31

Garantie 32

Allgemeine Pflege 32

Urheberrecht und Warenzeichen 32

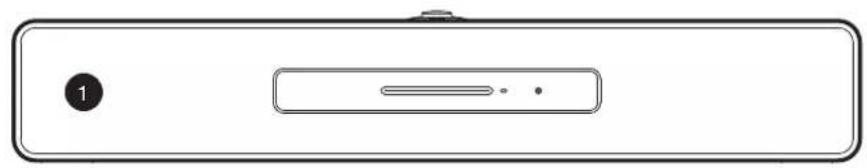

Inhalt der Box

Vergewissern Sie sich, dass alle unten aufgeführten Teile in der Box enthalten sind.

Sollte ein Teil fehlen, bitten wir Sie, den R7 nicht zu benutzen und sich direkt an uns zu wenden, falls Sie das Gerät im Vereinigten Königreich gekauft haben – haben Sie es anderswo gekauft, wenden Sie sich bitte an Ihren RuarkAudio-Händler.

1. R7
2. Vier Beine
3. Vier Füße mit Befestigungsschrauben
4. Fernbedienung
5. Batterie für die Fernbedienung (CR2032)
6. Antennenschlüssel
7. Drahtantenne
8. Teleskopantenne
9. Netzstromkabel
10. Bedienungsanleitung & andere Unterlagen

Falls möglich, bewahren Sie bitte den Karton und die Verpackungsmaterialien auf.

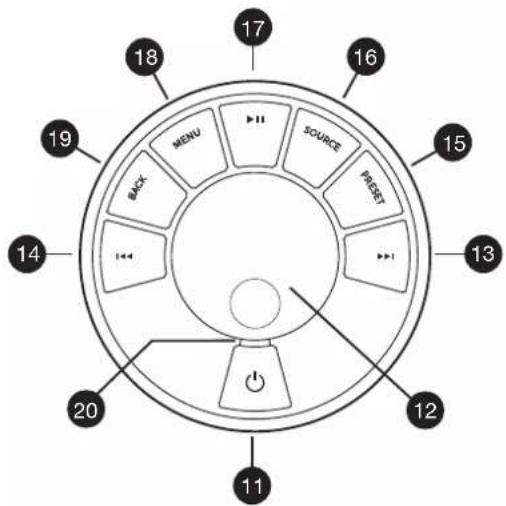

Die Schalter am R7 entsprechen denen der Fernbedienung.

1. ⏻ - STANDBY
2. STEUERRAD / SELECT

Drehen, um die Lautstärke einer Wiedergabeanzeige anzupassen Drehen, um Menüs, Titel oder Senderlisten zu durchsuchen* Zum AUSWÄHLEN drücken

1. ▶▶▶ – durch Drücken springen Sie zum nächsten Titel/Sender, durch langes Drücken spulen Sie vor
2. • durch Drücken springen Sie zum vorherigen Titel/Sender, durch langes Drücken spulen Sie zurück
3. PRESET – drücken, um einen gespeicherten Radiosender aufzurufen oder zwei Sekunden lang gedrückt halten, um einen Radiosender zu speichern
4. SOURCE – drücken, um die Wiedergabequelle zu ändern
5. ▶II – Play/Pause zum Abspielen/Anhalten eines Titels oder zur Stummschaltung von Audioeingängen oder des Radios
6. MENU – drücken, um das Menü anzuzeigen
7. BACK – drücken, um zum vorherigen Menü oder zur vorherigen Liste zurückzukehren.
8. KONTROLLLEUCHTE

Zeigt am R7 an, dass Ihr Audiosystem aktiviert ist und blinkt, wenn Bluetooth zur Kopplung bereit ist oder eine Taste an der Fernbedienung betätigt wird.

Blinkt an der Fernbedienung, wenn eine Taste betätigt oder das Steuerrad verwendet wird. Ist die Batterieleistung schwach, ändert sich die Farbe von Blau in Gelb.

* Sie können auch ▶ oder drücken, um die Menüs, Titel, Quellen oder Senderlisten zu durchsuchen

Es ist wichtig, wie lange eine Taste gedrückt wird Drücken = ganz kurz drücken und sofort wieder loslassen Drücken und halten = drücken und nach zwei Sekunden wieder loslassen

Übersicht

Vorderseite

1. Stereolautsprecher „Dual Concentric“
2. Kopfhörer-Ausgang (3,5-mm)
3. CD-Schlitz
4. Taste CD-Auswurf
5. Steuerung
6. OLED-Display
7. Subwoofer

Rückseite

1. Netzstrom-Schalter
2. Netzstrom-Sicherung
3. Netzkabeleingang
4. Cincheingang
5. Line-Eingang 1
6. Line-Eingang 2
7. Line-Ausgang
8. DAB-/UKW-Antenne
9. Ethernet
10. Optischer Eingang 1
11. Optischer Eingang 2
12. USB
13. Erdanschluss
14. AV-Anschluss, Befestigungspunkte (4 x M8)

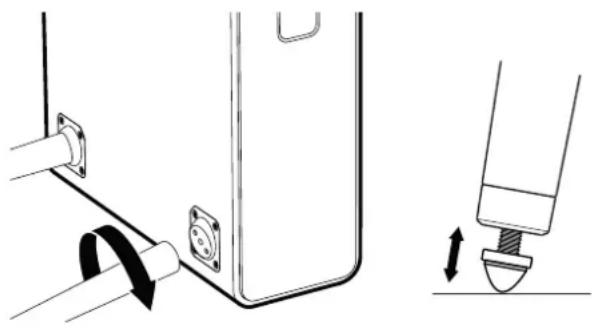

Montage der Beine oder Füße

Sie sollten Ihren R7 nicht alleine bewegen, denn er ist schwer und kann leicht beschädigt werden.

Entnehmen Sie den R7 aus der Schutzverpackung und legen Sie ihn auf einer stabilen und sauberen Unterlage, die keine Abdrücke hinterlässt (z.B. ein Tuch oder die Verpackung), auf die Seite.

Zur Befestigung der Beine am R7 schrauben Sie die vier Beine in die Befestigungsplatten auf der Unterseite des Gehäuses und ziehen sie handfest an. Achten Sie darauf, dass Sie die Beine nicht zu fest anziehen. Drehen Sie den S7 vorsichtig um und stellen Sie ihn an seinem Einsatzort auf. Stellen Sie die Beinenden wenn nötig so ein, dass er sicher steht und nicht wackelt.

Um die Füße am R7 zu montieren, legen Sie auf jede der Befestigungsplatten auf der Unterseite des Gehäuses jeweils einen Fuß und stellen Sie sicher, dass sie korrekt ausgerichtet sind. Verwenden Sie einen passenden Schraubendreher, um die Füße mit den mitgelieferten Schrauben festzuschrauben. Drehen Sie den R7 um und stellen Sie ihn vorsichtig auf eine hinreichend stabile und sichere Unterlage.

Achten Sie darauf, dass die Lautsprechergitter beim Bewegen des R7 nicht beschädigt werden.

Der R7 ist schwer; deshalb kann unsachgemäße Handhabung das Gerät beschädigen oder zu Verletzungen führen.

Legen Sie los!

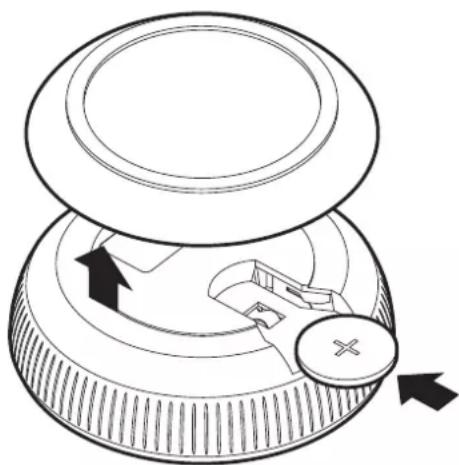

1 Batterie der Fernbedienung einlegen

Entfernen Sie vorsichtig den magnetischen Stahlboden. Halten Sie die Fernbedienung mit der Oberseite nach unten und schieben Sie die Batterie (Typ CR2032) in die Öffnung, wobei die flache Seite mit dem + nach oben zeigen muss. Stahlboden wieder anbringen.

Bitte beachten Sie, dass die Fernbedienung eventuell erst nach der Kopplung mit dem Hauptsystem funktioniert (siehe Schritt 6).

2 Anschließen der Antenne

Schließen Sie entweder die Drahtantenne oder die Teleskopantenne an die DAB/UKW-Buchse auf der Rückseite Ihres R7 an. Ziehen Sie die Antenne vorsichtig mit dem Antennenschlüssel an. Sie können eine beliebige Antenne verwenden, für den besten Empfang empfehlen wir Ihnen jedoch die Verwendung einer externen, fachmännisch installierten Antenne.

3 Anschluss an das Wechselstromnetz

Verbinden Sie das Netzkabel zuerst mit der Netzkabelbuchse auf der Rückseite Ihres Audiosystems und anschließend mit der Netzsteckdose (Wechselstrom).

4 Einschalten

Stellen Sie den Netzstromschalter auf der Rückseite Ihres Audiosystems in ON-Stellung. Ihr R7 befindet sich jetzt im Standby-Modus.

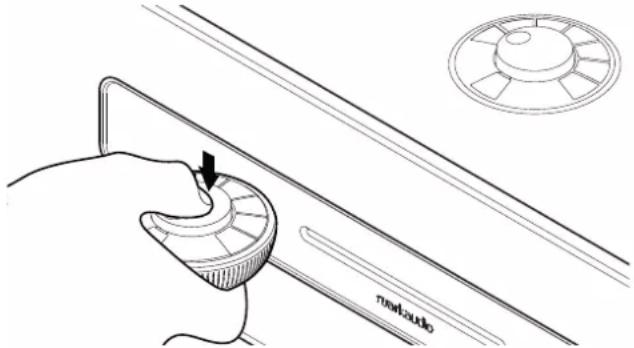

Um Ihren R7 einzuschalten, drücken Sie STANDBY an der Steuerung auf dem Schrank und das Logo R7 erscheint auf der Anzeige.

5 Sprache auswählen

Drehen Sie das STEUERRAD, bis Ihre Auswahl markiert ist, und drücken Sie SELECT.

6 Koppeln Ihrer Fernbedienung

Wenn die Meldung erscheint, dass Sie Ihre Fernbedienung koppeln sollen, halten Sie sie nah an das Display und drücken und halten Sie SELECT.

Wenn Ihre Fernbedienung gekoppelt ist, erscheint eine Bestätigung, und Ihre Fernbedienung ist jetzt betriebsbereit. Drücken Sie SELECT, um fortzufahren.

In der Regel müssen Sie die Fernbedienung nicht erneut koppeln. Sollte dies dennoch der Fall sein, halten Sie sie nah an die Anzeige und drücken und halten Sie eine beliebige Taste gedrückt, bis die Bestätigung erscheint. Dies ist in jedem Modus möglich.

7 Einrichtungsassistent

Wenn Sie Ihren R7 das erste Mal einschalten, unterstützt Sie der Einrichtungsassistent bei der Einstellung der Uhrzeit und der Verbindung mit dem Netzwerk.

Zum Starten des Einrichtungsassistenten markieren Sie Ja, indem Sie das STEUERRAD drehen, und drücken Sie SELECT. Wählen Sie Nein, starten Sie den R7 ohne Zeit-/Datums- und Netzwerkeinstellungen.

8 Eine Wiedergabequelle auswählen

Im Anschluss an die Einstellung erscheint auf dem Display Ihres R7 ein Menü mit einer Liste verfügbarer Wiedergabequellen. Verwenden Sie das STEUERRAD, um eine Wiedergabequelle auszuwählen und drücken Sie SELECT.

9 Genießen Sie Ihre Musik!

Häufig verwendete Funktionen

Anschalten und Standby

Drücken Sie STANDBY, um Ihr Audiosystem einzuschalten. Drücken Sie die Taste erneut, um zum Standby-Modus zu wechseln.

Wiedergabeanzeigen

Außer beim Anpassen einer Einstellung entspricht die Anzeige dem nachstehenden Beispiel. Die Uhrzeit wird oben angezeigt, darunter werden Sender/Titel/Album/Künstler angezeigt.

12:30

BBC Radio 3

Enigma Variations

Die folgenden Symbole erscheinen in der Anzeige, wenn die entsprechenden Funktionen aktiviert sind.

Alarm Timer

Zufällige Wiedergabe

iederholte Wiedergabe

Menü-Fenster

Über die Menüs können verschiedene Optionen eingestellt werden, z.B. die Anpassung von Bässen und Höhen. Um eine Einstellung zu ändern, drücken Sie MENÜ zur Anzeige der Liste der verfügbaren Optionen, drehen Sie das STEUERRAD, um durch die Liste zu blättern und drücken Sie anschließend den Knopf, um Ihre Auswahl zu bestätigen.

System

Equaliser

Netzwerk

Datum und Uhrzeit

Helligkeit

Sprache

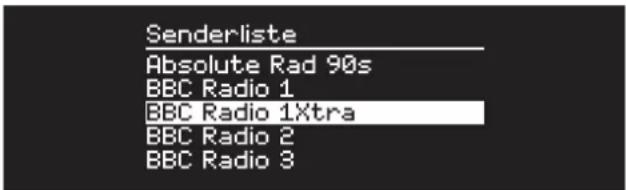

Durchsuchen von Menüs, Titeln und Senderlisten

Um die Einstellungen zu ändern – drücken Sie MENU

Um durch die Optionen zu blättern – drehen Sie das STEUERRAD

Um die Option zu wählen – drücken Sie das STEUERRAD

Um das Menü zu verlassen – drücken Sie MENU oder warten Sie ein paar Sekunden

Um zum vorherigen Menü/Listenanzeige zurückzukehren – drücken Sie BACK

Es ist wichtig, wie lange eine Taste gedrückt wird

Drücken = ganz kurz drücken und sofort wieder loslassen

Drücken und halten = drücken und nach zwei Sekunden

wieder loslassen

Lautstärke einstellen

Drehen Sie das STEUERRAD von jeder beliebigen Wiedergabeanzeige.

Die Lautstärke des Lautsprechers und des Kopfhörers werden getrennt eingestellt. Wenn die Kopfhörer eingesteckt werden, wird die Lautstärke als Kopfhörer-Lautstärke angezeigt.

HINWEIS: Bitte beachten Sie, dass Sie durch das Drehen des STEUERRADS nicht die Lautstärke verändern, sondern durch das Menü blättern, wenn ein Menü oder eine Titel-/Senderliste angezeigt wird.

Wiedergabequelle ändern

Drücken Sie SOURCE, um die aktuelle Quelle anzuzeigen. Drehen Sie das STEUERRAD, um durch die Quellenliste zu blättern und drücken Sie dann den Knopf, um eine Quelle zu wählen. (Sie können auch wiederholt SOURCE drücken, um durch die Liste der Quellen zu navigieren anstatt den Knopf zu drehen.)

Internetradio

Multiroom

Dieses Gerät verfügt über die Multiroom-Funktion von Ruark Audio und ermöglicht es Ihnen, Musik ganz einfach in allen Räumen zu streamen. Für nähere Angaben, siehe „Multiroom“.

Titel anhalten oder Ton stummschalten

Drücken Sie▶↑izum Weiterhören erneut drücken.

Nächsten/vorherigen Titel wiedergeben

Drücken Sie ▶um zum nächsten Titel im aktuellen Ordner bzw. Album zu springen, oder drücken Sie ▶um den Titel von vorne zu hören. Durch nochmaliges Drücken springen Sie zum vorangehenden Titel.

Vor- oder Zurückspulen

Drücken und halten Sie ▶ oder (funktioniert eventuell nicht mit Bluetooth).

DAB-Radiosender ändern

Drücken Sie ▶ oder , und den nächsten oder vorherigen verfügbaren Sender zu suchen. Für nähere Angaben, siehe ,UKW'.

DAB-Radiosender ändern

Drücken Sie ▶ oder , zum nächsten oder vorherigen Sender zu springen. Sie können die Senderliste auch durch Auswahl von MENU > Senderliste anzeigen lassen.

Für nähere Angaben, siehe „DAB“.

Sender- oder Titelinformationen ändern

Zum Ändern der angezeigten Sender-/Titelinformationen, wählen Sie eine der Optionen unter MENU > Info.

Um zum vorherigen Menü oder zur Senderliste zurückzukehren, drücken Sie BACK

Radiosender speichern

Drücken Sie PRESET und halten Sie die Taste ein paar Sekunden lang gedrückt bis Voreinst. Speichern erscheint. Drehen Sie das STEUERRAD, um die Zahl zu wählen, unter der Sie den Sender speichern möchten, und drücken Sie den Knopf, um den gerade laufenden Sender zu speichern. Voreingestellte Sender sind entweder mit dem Sendernamen, der Frequenz oder mit [Nicht gestellt] gekennzeichnet.

Voreinst.speichern

Speichern Sie einen Sender auf einen bereits belegten Speicherplatz, wird der alte Sender durch den neuen ersetzt.

Radiosender-Voreinstellungen

Drücken Sie PRESET, drehen Sie das STEUERRAD, um durch die voreingestellte Senderliste zu blättern und drücken Sie dann den Knopf, um einen Sender zu wählen.

Voreinstellungs

Anschluss eines Bluetooth-Geräts

Wenn Sie die Wiedergabequelle auf Bluetooth ändern, versucht Ihr R7 automatisch, eine Verbindung zum zuletzt verbundenen Gerät herzustellen. Wenn Sie Ihr Gerät noch nicht gekoppelt haben oder das vorhergehende Gerät nicht verfügbar ist, geht Ihr R7 in den Kopplungsmodus über. Für nähere Angaben, siehe „Bluetooth“.

Kopfhörer

Stecken Sie Ihre Kopfhörer an die 3,5-mm-Stereoklinkenbuchse an der Vorderseite Ihres R7.

Die Lautstärke des Kopfhörers wird unabhängig von der Lautstärke des Lautsprechers eingestellt. Wenn die Kopfhörer eingesteckt werden, wird die Lautstärke als Vol Kopfhörer angezeigt.

Aufladen über USB

Der USB-Anschluss an Ihrem R7 hat eine Leistung von 5 W (5 V, 1,0 A) und dient als Stromversorgung für die meisten Smart Devices und Geräte mit USB-Anschluss.

Bitte beachten Sie, dass: MENU > System > Equaliser bedeutet, dass Sie MENU drücken, System auswählen und schließlich Equaliser wählen müssen

Systemeinstellungen

Bässe, Höhen und Subwoofer

MENU > System > Equaliser > Bässe, Höhen or Sub-Pegel

Passen Sie die Bässe und Höhen mit dem STEUERRAD an und drücken Sie dieses, um die Einstellungen zu speichern.

Loudness

Die Option Loudness verstärkt die Bass- und Höhenfrequenzen automatisch bei geringerer Lautstärke.

MENU > System > Equaliser > Loudness

3D-Sound

Die Funktion 3D erweitert den Stereosound und erzeugt einen volleren und realistischeren Klang.

MENU > System > Equaliser > 3D

Datum und Zeit

MENU > System > Datum und Zeit

Zeit und Datum werden automatisch mit nationaler Zeitsignalübertragung über DAB, Netzwerk und UKW (die Synchronisation der Zeit über UKW ist nicht immer verfügbar) synchronisiert.

Die Zeit kann auch manuell konfiguriert und das Zeit- und Datumsformat angepasst werden, wenn die automatische Aktualisierung deaktiviert wird.

Displayhelligkeit

MENU > System > Helligkeit

Sie können die Helligkeit des Displays separat anpassen, wenn Ihr R7 an und im Standby-Modus ist.

Ist die Helligkeit auf 0 eingestellt, schaltet sich das Display nach ein paar Sekunden automatisch aus. Das Display leuchtet kurz auf, wenn eine beliebige Taste gedrückt wird.

Befindet sich der R7 im Standby-Modus, können Sie auch die Standby-Helligkeit anpassen. Drücken Sie dafür ▶▶1 oder 1◀◀

Sprache

MENU > System > Sprache

Ändern der Menüsprache.

Software-Aktualisierung

MENU > System > Software-Aktualisierung

Ihr R7 ist so konfiguriert, dass er automatisch nach Software-Updates sucht. Ist ein Update verfügbar, werden Sie gefragt, ob Sie es herunterladen und installieren möchten.

ACHTUNG: Die Unterbrechung der Stromversorgung während eines Software-Updates kann Ihren R7 permanent beschädigen.

Zurücksetzen auf die Werkseinstellungen

MENU > System > Werkseinstellung

Setzt alle Einstellungen zurück und löscht die Voreinstellungen.

Aktuell gespeicherte Einstellungen werden mit einem Stern markiert (✗)

Einrichtungsassistent

MENU > System > Setup-Assistenten

Führt den Einrichtungsassistenten aus und führt Sie durch die Einstellungen für die Zeit und das Netzwerk.

Standby bei Inaktivität

Ihr R7 ist so konfiguriert, dass er automatisch in den Standby-Modus wechselt, wenn er länger als 20 Minuten kein Audio-Signal empfängt. Diese Einstellung können Sie unter MENU > System > Inaktive standby ändern.

Netzwerkassistent

Wählen Sie MENU > System > Netzwerk > Netzwerkassistent, um Unterstützung bei der Auswahl eines Netzwerks zu erhalten.

Netzwerkprofile

Ihr R7 versucht automatisch, eine Verbindung zu einem vorher verbundenen Netzwerk herzustellen.

Um die Liste der gespeicherten Netzwerke anzuzeigen, wählen Sie MENU > System > Netzwerk > Netzwerkprofil. Um ein ungewünschtes Netzwerk zu löschen, markieren Sie es, drücken Sie das STEUERRAD und wählen Sie Ja.

Halten Netzwerk verbunden

MENU > System > Netzwerk > Halten Netzwerk verbunden

Wählen Sie aus, ob Ihr R7 immer, auch im Standby, mit Ihrem Netzwerk verbunden bleiben soll (Standardeinstellung). Wir empfehlen die Einstellung Halten Netzwerk verbunden, um zu gewährleisten, dass Sie mit Ihrem R7 immer auf

Streamingangebote wie Spotify oder DLNA zugreifen können. Diese Einstellung sollte auch gewählt werden, wenn Sie Ihre Zeit über ein Netzwerk aktualisieren.

Systeminformationen

Anzeige von Informationen zu Ihrem R7, einschließlich Software-Version, individueller Radio-ID und Gerätebezeichnung.

Erweiterte Netzwerkeinstellungen

Das Gerät bietet erweiterte Netzwerkeinstellungen für erfahrene Anwender zur manuellen Konfiguration oder zur Diagnose und zum Beheben von Netzwerkproblemen.

Gerätebezeichnung

Die Gerätebezeichnung gibt an, wie Ihr R7 in Netzwerken, unter Spotify und Bluetooth angezeigt wird. Sie können dem Gerät eine nähere Bezeichnung geben, wie „Archie's R7“ oder „Wohnzimmer R7“.

Über die in einem Browser angezeigte Website Ihres R7 können Sie dessen Status einsehen und die Gerätebezeichnung ändern. Unter Windows wird Ihr R7 typischerweise als Speichermedium angezeigt. Führen Sie einen Doppelklick auf das Symbol aus, um die Konfigurationsseite in Ihrem Browser zu öffnen.

Weitere Informationen finden Sie unter www.ruarkaudio.com/support

UKW-Radio

Bei UKW-Empfang zeigt Ihr R7 den Namen des Senders und eventuell weitere RDS/RBDS*-Programminformationen an.

*Radio Data System/Radio Broadcast Data System

14:08

BBC Radio 4

The Archers

Sender wechseln

Drücken Sie ▶oder , automatisch den nächsten UKW-Sender zu finden. Ist RDS/RBDS nicht verfügbar, wird stattdessen die UKW-Frequenz angezeigt.

14:08

93.90 MHz

[Kein Radiotext]

Sucheinstellungen

Sie können die Sucheinstellung so konfigurieren, dass nur bei Sendern mit einem starken Signal angehalten wird. Wählen Sie dazu Menu > Suchlauf-Einstellung > Nur kräftige Sender.

Programminformationen

Unter MENU > Info können Sie zwischen Radiotext, Programmtyp, Frequenz, Signalstärke und Datum wählen.

Manuelle Sendersuche

Wählen Sie MENU > Man. Sendersuche und drehen Sie das STEUERRAD oder drücken Sie bzw. , um die Frequenz zu ändern.

Radiosender speichern

Sie können 10 UKW-Sender in Ihrer voreingestellten Liste speichern. Der Sendername wird nur gespeichert, wenn RDS/RBDS verfügbar ist. Siehe Abschnitt „Häufig verwendete Funktionen“.

Gespeicherte Radiosender aufrufen

Siehe Abschnitt „Häufig verwendete Funktionen“.

Monoausgabe

Wird das UKW-Signal schwächer, tritt verstärkt Rauschen auf. Um dies zu reduzieren, wählen Sie Menu > Mono.

Um das Rauschen bei schwachem UKW-Empfang weiter zu reduzieren, sollten Sie den 3D-Klang ausschalten

DAB-Radio

Bei DAB/DAB+-Sendern zeigt Ihr R7 den Namen des Senders und eventuell weitere DLS*-Programminformationen an.

Wenn Sie Ihr R7 zum ersten Mal verwenden oder wenn die Senderliste leer ist, wird automatisch eine vollständige Sendersuche durchgeführt, um alle verfügbaren Sender zu identifizieren.

Drücken Sie ▶ oder , um zum nächsten oder vorherigen Sender zu springen.

Senderliste

Wählen Sie MENU > Senderliste oder drücken Sie ▶eder ◀◀, um eine Liste aller gespeicherter DAB-Sender anzuzeigen. Wählen Sie den Sender aus, den Sie hören möchten und drücken Sie SELECT.

Programminformationen

Unter MENU > Info können Sie zwischen Radiotext, Programmtyp, Signalstärke, Signalformat und Datum wählen.

Radiosender speichern

Sie können 10 DAB-Sender in Ihrer voreingestellten Liste speichern. Siehe Abschnitt „Häufig verwendete Funktionen“.

Gespeicherte Radiosender aufrufen

Siehe Abschnitt „Häufig verwendete Funktionen“.

Nebendienste

Einige DAB-Radiosender sind noch mit Nebendiensten verbunden. Wenn ein sekundärer Sender vorhanden ist, wird „>>“ nach dem gerade laufenden Sendernamen in der Senderliste angezeigt.

Sekundäre Sender werden durch „>>“ vor dem Sendernamen gekennzeichnet.

Senderreihenfolge

Die Sortierung der DAB-Sender bietet die Optionen Alphanumerisch, Ensemble und Gültig. Die Option Alphanumerisch sortiert die Sender in alphabetischer Reihenfolge, Ensemble gruppiert Sender vom selben Rundfunksender und Gültig zeigt zuerst verfügbare Sender an und anschließend nicht verfügbare (durch ein „?“ gekennzeichnet).

Um die Senderreihenfolge zu ändern, wählen Sie Menu > Senderreihenfolge und wählen Sie hier Alphanumerisch (Standardeinstellung), Ensemble oder Gültig.

Ungültige Sender werden durch ein „?“ vor dem Sendernamen gekennzeichnet.

Sendersuche

Wenn die Senderliste leer ist, führt das Radio automatisch eine vollständige Sendersuche durch, sobald Sie auf DAB schalten.

Wie empfehlen Ihnen ab und zu eine vollständige Sendersuche durchzuführen, um die Senderliste zu aktualisieren, weil:

• Manchmal neue Sender zur Verfügung stehen
• Sender eingestellt werden oder nicht mehr empfangen werden können
• Der Empfang bei der ursprünglichen Suche schlecht war (z. B. war die Antenne nicht richtig angeschlossen)
  • Sie das Radio umgestellt haben

Um eine vollständige Suche auszuführen, müssen Sie MENU > Suchlauf wählen.

Schwache oder ungültige Sender löschen

Schwache (rauschende) oder ungültigen Sender werden durch ein „?“ vor dem Sendernamen gekennzeichnet und können durch Auswahl von MENU > Löschen ungültig gelöscht werden.

Internetradio

Mit Ihrem R7 haben Sie Zugriff auf unzählige Internetradiosender und Podcasts weltweit (Internetzugang erforderlich).

Hauptmenü

Bei der ersten Benutzung des Internetradios erscheint das Hauptmenü für diesen Betriebsmodus.

Wenn Sie bereits Internet-Radio über Ihren R7 wiedergegeben haben, wird automatisch der zuletzt gehörte Sender wiedergegeben.

Zuletzt gehörte Sender

Wenn Sie MENU > Zuletzt gehört auswählen, wird eine Liste der vor Kurzem wiedergegebenen Sender angezeigt.

Beim ersten Gebrauch Ihres R7 wird diese Liste leer sein.

Senderliste

Sie können die ausführliche Liste der Sender durchsuchen, indem Sie MENU > Senderliste auswählen und aus verschiedenen Optionen wie Genre, Standort und Beliebtheit auswählen.

Angezeigte Informationen

Der Sendername wird zusammen mit zusätzlichen Informationen wie Künstler- und Titelname angezeigt. Um zu konfigurieren, welche Informationen angezeigt werden sollen, wählen Sie MENU > Info und wählen Sie aus Radiotext, Sendergruppen- oder Gesamtinformation, Programmart, Signalstärke oder Signalformat.

Nach Sender suchen

Suchen Sie nach einem Sender, indem Sie MENU > Senderliste > Sender > Sender suchen auswählen und anschließend den Namen des Senders, nach dem Sie suchen, eingeben.

Podcasts

Viele Sender verfügen über Podcasts, die Sie auf die gleiche Weise wie Internetradiosender durchsuchen und suchen können.

Stumm

Drücken Sie ▶, um die Stummschaltung zu aktivieren/deaktivieren.

Radiosender speichern

Sie können 10 Internetradiosender in Ihrer voreingestellten Liste speichern. Siehe Abschnitt „Häufig verwendete Funktionen“.

Gespeicherten Radiosender aufrufen

Siehe Abschnitt „Häufig verwendete Funktionen“.

CD-Player

Um eine CD wiederzugeben, schieben Sie sie in den CD-Schlitz. Die Wiedergabe startet automatisch.

Angezeigte Informationen

Normalerweise werden bei CDs Titelnummer und -zeit angezeigt und bei MP3-CDs Titel- und Albumname.

19:15

Um die angezeigten Informationen zu ändern, wählen Sie MENU > Info und wählen Sie zwischen Album- und Künstlerinformation, Fortschrittsbalken oder Dateiname (Optionen hängen von der Art der CD ab).

Abspielen/Pause

Drücken Sie, ▶ um einen Titel abzuspielen oder anzuhalten.

Wiedergabe beenden

▶II lange drücken

Titel überspringen

▶▶ oder ◀drücken, um zum nächsten oder vorherigen Titel zu springen

Vor- und zurückspulen

▶▶ bzw. I- drücken und gedrückt halten, um vor- bzw. zurückzuspulen.

Auswerfen

Den Auswurfknopf neben dem CD-Schlitz drücken.

Zufallswiedergabe

Spielt Titel in zufälliger Reihenfolge ab. MENU > Zufällige > An

Wiederholung

Um einen bzw. alle Titel zu wiederholen, MENU > Wiederholen > Einen oder Alle auswählen

Ordnerstrukturen auf MP3/WMA/AAC -CDs werden ignoriert und alle Titel werden in einer einzelnen Liste angezeigt.

Kopiergeschützte WMA- und AAC-Dateien können nicht abgespielt werden

Bluetooth

Ihr R7 unterstützt aptX, um Musik in CD-Qualität zu streamen, sowie aptX HD für das Streamen in Hi-Res 24-Bit. Die Verbindung erfolgt automatisch in der höchsten, von Ihrem Bluetooth-Gerät unterstützten Qualität.

Kopplung Ihres Bluetooth-Geräts

Wenn Sie die Quelle auf Bluetooth geändert haben, müssen Sie warten, bis Warten auf Verbindung... angezeigt wird und die Kontrollleuchte oben blinkt.

Verwenden Sie die Bluetooth-Einstellung auf Ihrem internetfähigen Gerät, um dieses an Ihren R7 zu koppeln und eine Verbindung herzustellen. Er erscheint in der Liste der gekoppelten Geräte als Ruark R7*. Bei erfolgreicher Verbindung wird BT Angeschlossen + Bezeichnung Ihres Geräts (z. B. Archie's Telefon) angezeigt.

Es kann einige Sekunden dauern, bis Ihr R7 in der Liste auf Ihrem Gerät erscheint. In einigen Fällen muss „0000“ als Passwort eingegeben werden.

Sollte die Verbindung nicht innerhalb einiger Minuten hergestellt werden, bricht Ihr R7 den Verbindungsversuch ab und Keine Verbindung wird angezeigt. Zum Verbinden wählen Sie MENU > Gerät anschließen.

Verbinden Ihres Bluetooth-Geräts

Sobald Sie auf Bluetooth schalten, zeigt Ihr R7 Verbindung... an und versucht, eine Verbindung zu dem zuletzt gekoppelten Gerät herzustellen.

Sollte dieses Gerät nicht verfügbar sein, wird Warten auf

Verbindung.... angezeigt. Um eine Verbindung mit Ihrem R7 herzustellen, müssen Sie sicherstellen, dass die Bluetooth-Funktion Ihres Geräts aktiviert ist. Wählen Sie Ruark R7* aus der Liste der verfügbaren Geräte auf Ihrem Bluetooth-Gerät.

Gerätebezeichnung

*Ihr R7 wird an Bluetooth-Geräten als Ruark R7 angezeigt. Allerdings können Sie Ihrem Gerät eine nähere Bezeichnung wie „Archies R7“ oder „Wohnzimmer R7“ geben. Siehe „Systemeinstellungen“.

Audiodateien wiedergeben

War das Anschließen erfolgreich, werden Audiodateien von Ihrem Bluetooth-Gerät auf Ihrem R7 wiedergegeben. Weitere Informationen zur Wiedergabe von Audiodateien von Ihrem Bluetooth-Gerät finden Sie im Handbuch Ihres Bluetooth-Geräts.

HINWEIS: Sie müssen eventuell Ruark R7 oder Bluetooth als Audio-Ausgang auf Ihrem Gerät auswählen.

Wiedergabe pausieren

Drücken Sie ▶1um Pausieren und erneut zur Wiedergabe.

Nächsten/vorherigen Titel wiedergeben

Drücken Sie ▶um zum nächsten Titel im aktuellen Ordner bzw. Album zu springen, oder drücken Sie ▶um den Titel von vorne zu hören. Durch nochmaliges Drücken springen Sie zum vorangehenden Titel.

Lautstärke einstellen

Wir empfehlen, die Lautstärke an Ihrem Bluetooth-Gerät

einzustellen, damit die Wiedergabelautstärke der der anderen Wiedergabequellen entspricht. Mit der Lautstärkeregelung Ihres R7 können Sie die allgemeine Wiedergabelautstärke einstellen.

Wiedergabeinformationen

Künstler-, Album- und Titelname werden angezeigt, wenn Ihr Bluetooth-Gerät und dessen Bluetooth-Version Bluetooth-Metadaten unterstützen. Sie können auch den Namen des angeschlossenen Geräts anzeigen lassen. Konfigurieren Sie die Anzeige unter MENU > Info.

Einsatzbereich

Dieser beträgt in der Regel bis zu 10 Meter Entfernung von Ihrem R7, obwohl Hindernisse wie Wände diese Entfernung einschränken können.

Ein Gerät anschließen

Wählen Sie MENU > Gerät anschließen aus, um das gerade verwendete Gerät zu entfernen und ein neues anzuschließen.

Koppeln von zusätzlichen Geräten

Sie können bis zu 7 Geräte koppeln, obwohl Sie Audiodateien immer nur von einem Gerät abspielen können.

Sie können die Bluetooth-Funktion auf Ihrem R7 nicht zur Verbindung mit Bluetooth-Kopfhörern verwenden

Löschen der Liste der gekoppelten Geräte

Wenn Sie Probleme beim Herstellen der Verbindung zu Ihrem Bluetooth-Gerät haben, empfehlen wir Ihnen, alle Kopplungsinformationen zu löschen. Dafür müssen Sie MENU > Geräte löschen wählen.

Sie müssen außerdem Ruark R7 aus der Liste der gekoppelten Geräte auf Ihrem Bluetooth-Gerät löschen, bevor Sie es mit Ihrem R7 erneut koppeln.

Weitere Informationen finden Sie unter www.ruarkaudio.com/support

Musikabspieler

Musikplayer ermöglicht es Ihnen, Audiodateien von einem Computer in Ihrem Netzwerk, einem USB-Stick oder einer externen Festplatte abzuspielen.

USB - Musikabspieler

Zur Wiedergabe von Audiodateien von einem USB-Speichermedium (FAT32-Format erforderlich) wie einem USB-Stick oder einer USB-Festplatte, verbinden Sie das entsprechende Gerät mit dem USB-Anschluss an der Rückseite Ihres R7.

Beim ersten Anschluss eines USB-Speichermediums fragt der R7 automatisch, ob Sie die Titelliste anzeigen möchten. Ansonsten können Sie die Titelliste unter Menu > Musikabspieler > USB anzeigen.

Netzwerk - Musikabspieler

Ihr R7 bietet eine umfassende DLNA-Kompatibilität und spielt Musik von Bibliotheken auf anderen Geräten in Ihrem Netzwerk ab. Eine Bibliothek kann sich auf einem Laptop, Smartphone oder Tablet befinden. Es kann sich dabei jedoch auch um einen speziellen Musikserver wie ein NAS-Laufwerk (Network Attached Storage) handeln.

Die meisten Windows-Computer und NAS-Laufwerke sind bereits als Media-Server konfiguriert und einige Router arbeiten auch als Media-Server. Es gibt viele Apps für Mac, iOS, Linux, Android, Windows Phone usw., die Ihren MP3-Player, ihr Smartphone oder Tablet in einen Musikserver verwandeln.

Um die in Ihrem Netzwerk verfügbare, freigegebene Musik abzuspielen, wählen Sie MENU > Gemeinsame Medien. Nachdem Ihr R7 Ihr Netzwerk nach freigegebenen Medien durchsucht hat, erscheint eine Liste mit allen Musikservern, bestehend aus Rechnername und Name des geteilten Mediums, z. B.: .

Die untergeordneten Menüpunkte werden von dem Media-Server erstellt. In den meisten Fällen können sie jedoch nach Genre, Ordner, Künstler, Album usw. sortiert werden.

Wenn Ihr R7 nicht mit einem Netzwerk verbunden ist, wird er versuchen, sich zu verbinden. Weitere Informationen finden Sie unter www.ruarkaudio.com/support

Musik durchsuchen und wiedergeben

Drehen Sie am STEUERRAD, um durch die Titellisten zu blättern und drücken Sie den Knopf, um den markierten Ordner oder das Album zu öffnen bzw. den Titel abzuspielen. Um zur vorherigen Anzeige zu gelangen, BACK drücken.

Rechtlich geschützte WMA- und AAC-Titel können auf Ihrem R7 nicht abgespielt werden.

Wiedergabe pausieren

Drücken Sie ▶tum Pausieren und erneut zur Wiedergabe.

Titel überspringen

Drücken Sie ▶um zum nächsten Titel im aktuellen Ordner bzw. Album zu springen, oder drücken Sie ▶um den Titel von vorne zu hören. Durch nochmaliges Drücken springen Sie zum vorhergehenden Titel.

Vor- und zurückspulen

Drücken Sie ▶bzw. und halten Sie die Taste gedrückt, um vor- bzw. zurückzuspulen.

Zufallswiedergabe

Um Titel in einer zufälligen Reihenfolge abzuspielen, wählen Sie MENU > Zufallswiedergabe und drücken Sie das STEUERRAD, um die zufällige Wiedergabe zu aktivieren bzw. zu deaktivieren.

HINWEIS: Bei einer großen Anzahl von Titeln ist diese Funktion eventuell nicht verfügbar.

Wiederholung

Um einen einzelnen Titel oder alle Titel des aktuellen Ordners zu wiederholen, wählen Sie MENU > Wiederholen und drücken Sie das STEUERRAD, um die wiederholte Wiedergabe zu aktivieren bzw. zu deaktivieren.

Meine Wiedergabeliste

Sie können Ihre eigene Wiedergabeliste erstellen und ihr bis zu

500 Titel hinzufügen. Diese kann eine Mischung aus Titeln von allen verfügbaren Media-Servern und USB-Geräten enthalten. Um Ihre Wiedergabeliste zu verwalten, wählen Sie Menu >

Meine Playlist.

Um Ihrer Wiedergabeliste Titel oder Ordner hinzuzufügen, markieren Sie diese und halten Sie das STEUERRAD für zwei Sekunden gedrückt.

Um einen Titel aus Ihrer Wiedergabeliste zu entfernen, markieren Sie den Titel unter My playlist und halten Sie das STEUERAD zwei Sekunden lang gedrückt.

Bitte beachten Sie, dass Ihre Wiedergabeliste verfügbar ist, wenn Ihr R7 eingeschaltet oder im Standby-Modus ist. Sie wird gelöscht, wenn das Gerät ausgeschaltet wird.

Wiedergabeinformationen

Üblicherweise wird zuerst der Titelname angezeigt und darunter die zusätzlichen Informationen. Um die angezeigten Informationen zu ändern, wählen Sie MENU > Info und wählen Sie dort zwischen Album- und Titelinformation, Anzeige des Fortschrittsbalkens oder Datenformat.

Server aus Liste löschen

Ihr R7 speichert automatisch die Namen von Media-Servern, mit dem er eine Verbindung aufbaut. Die aktuell nicht verfügbaren Server werden durch ein Fragezeichen vor dem Namen gekennzeichnet: z. B „?Home-Laptop“. Sie können diese Server aus der Liste entfernen, indem Sie MENU > Server entfernen > Ja auswählen.

Streaming von DLNA-Medien

Sie können auch Musik von einem DLNA-kompatiblen (Digital Living Network Alliance) Medienserver auf Ihrem R7 streamen. In diesem Fall durchsuchen Sie den Server selbst nach Musik, die Sie dann auf Ihrem R7 abspielen. Es gibt viele Apps für Mac, iOS, Linux, Android, Windows phone usw., die Ihr Smartphone, Tablet oder Ihren Laptop in einen DLNA-Musikserver verwandeln. Der Windows Media Player verfügt sogar über eine Funktion „Wiedergeben auf“, die es Ihnen ermöglicht, die Musik auf Ihrem Rechner direkt auf Ihrem R7 abzuspielen.

Beim Streaming von DLNA-Medien fungiert Ihr R7 als Digital Media Renderer (DMR). Das heißt, Sie suchen auf Ihrem Smartphone oder Laptop nach Musik, die Sie dann auf Ihrem R7 über Ihr Netzwerk abspielen.

Ihr R7 wird automatisch in den DMR-Modus schalten, wenn Sie Ihr R7* als Wiedergabegerät auswählen – DMR kann nicht über die SOURCE-Taste ausgewählt werden.

Dementsprechend werden alle angezeigten Informationen über den Server gesteuert und es gibt keine Einstellungen, die Sie ändern können.

Weitere Informationen finden Sie im Handbuch Ihres Geräts oder der App oder unter www.ruarkaudio.com/support.

Das Streaming von DLNA-Medien erfordert, dass Ihr R7 mit Ihrem Netzwerk verbunden ist. Aus diesem Grund empfehlen wir die Einstellung „Halten Netzwerk verbunden“. Siehe Systemeinstellungen.

Musikstreamingdienste

Ihr R7 unterstützt die unten angegebenen Musikstreamingdienste.

Spotify Connect

Verwende dein Smartphone, Tablet oder deinen Computer als Fernbedienung für Spotify. Auf spotify.com/connect erfährst du mehr.

Amazon Music

Weitere Informationen finden Sie auf www.amazon.com

Deezer

Weitere Informationen finden Sie auf dzr.fm/airable

TIDAL

Weitere Informationen finden Sie auf tidal.com Bitte beachten Sie, dass die TIDAL-Qualität im Multi-Room-Modus nicht unterstützt wird. Wenn Sie TIDAL im Multi-Room-Modus hören möchten, ändern Sie die Audioqualität mit der Ruark Link App auf Normal.

Die unterstützen Musikdienste können ohne Vorankündigung geändert werden.

DE-25

Line-Eingang und optischer Eingang

Sie können den Ton von einer externen analogen Wiedergabequelle abspielen, indem Sie die Quelle mit Line-Eingang 1 oder 2 verbinden. Eine digitale Quelle verbinden Sie mit dem optischen Eingang 1 oder 2.

Cincheingang

Der R7 verfügt über einen HiFi-Vorverstärker, der mit einem Tonabnehmer mit bewegtem Magnet (MM) verwendet werden kann.

Er ist nicht für elektrodynamische Tonabnehmer mit bewegter Spule geeignet.

Für den Anschluss eines Plattenspielers an Ihren R7 empfehlen wir die Verwendung hochwertiger Cinchkabel.

Einstellung des Wiedergabe-Pegels

Für die beste Klangwiedergabe sollten Sie die Lautstärke des externen Geräts (z.B. MP3-Player oder Plattenspieler) anpassen, damit die Lautstärke den integrierten Wiedergabequellen wie CD oder USB entspricht.

Ist die Lautstärke leiser, erhöhen Sie den Wiedergabe-Pegel. Ist die Lautstärke lauter oder verzerrt, reduzieren Sie den Wiedergabe-Pegel.

Sie können den Wiedergabe-Pegel über MENU > Eingangspegel und die Auswahl des gewünschten Pegels einstellen.

-3dB ist der niedrigste Pegel. Er eignet sich für Audiogeräte mit einem leistungsstarken Ausgang (2 V RMS), z.B. externer CD-Spieler.

+6dB ist die Standardeinstellung und eignet sich für die meisten Geräte.

Line-Pegel

Hier kann eine höhere Verstärkung (bis zu +24 dB) gewählt werden, da der Ausgangspegel der Kopfhörer von einigen Mobilgeräten recht niedrig sein kann.

Cincheingangpegel

Das Gerät ist mit den meisten herkömmlichen Tonabnehmern mit bewegtem Magnet (MM) kompatibel. Kontrollieren Sie die technischen Daten Ihres Tonabnehmers und wählen Sie die beste Einstellung aus.

- 3 dB (6-8 mV)

0 dB (4-6 mV)

+ 3 dB (3-4 mV)

+ 6 dB (2-3 mV)

Wenn Ihre externe Wiedergabequelle über einen Lautstärkeregler verfügt, müssen Sie diesen ebenfalls anpassen.

Für das beste Klangerlebnis empfehlen wir, dass Sie die Lautstärke des externen Geräts durch Anpassung des Wiedergabe-Pegels einstellen.

Brummschleifen

(Eliminierung von Brummen)

Es kann vorkommen, dass ein Brummen zu hören ist, wenn eine externe Wiedergabequelle über den Line- oder Cincheingang angeschlossen wird, z.B. Wiedergabe von einem externen Netzgerät oder USB-Gerät auf Ihrem R7. Dies ist leider ein häufig auftretendes Problem, das nicht immer leicht zu lösen ist. Ihr R7 verfügt jedoch über zwei Merkmale, die diesem Problem entgegenwirken sollten.

Wechsel zwischen Line-Eingang 1 und 2

Der Line-Eingang 2 ist im Gegensatz zu Line-Eingang 1 geerdet, wodurch er leiser sein sollte.

Verwendung des Erdanschlusses auf der Rückseite

Hilft dies nicht oder verwenden Sie den Cincheingang, können Sie den Erdanschluss des externen Geräts mit dem Erdanschluss auf der Rückseite Ihres R7 verbinden.

Weitere Informationen finden Sie unter www.ruarkaudio.com/support

WICHTIG

Trennen Sie das Stromkabel Ihres R7, bevor Sie den Erdanschluss anschließen. Wenn Sie nicht wissen, wie Sie den Erdanschluss Ihres externen Geräts an den R7 anschließen, wenden Sie sich bitte an einen Fachmann!

Multiroom

Dieses Gerät verfügt über die Multiroom-Funktion von Ruark Audio und ermöglicht es Ihnen, Musik ganz einfach in allen Räumen zu streamen.

Zum Erstellen einer Gruppe wählen Sie MENU > Multiroom > Neue Gruppe erstellen, geben den Namen der Gruppe ein und wählen OK. Wählen Sie aus der Liste der verfügbaren Geräte in Ihrem Netzwerk bis zu 5 Geräte für die Gruppe aus und drücken Sie danach MENU, um die Auswahl zu bestätigen und das Menü zu verlassen. Alle Geräte der Gruppe spielen jetzt die synchronisierte Klangwiedergabe ab.

Um ein Gerät zu der aktuellen Gruppe hinzuzufügen, wählen Sie MENU > Multiroom > Zur Gruppe hinzufügen.

Um andere Geräte aus der aktuellen Gruppe zu löschen, wählen Sie MENU > Multiroom > Aus Gruppe entfern.

Um das aktuelle Gerät aus der Gruppe zu löschen, wählen Sie MENU > Multiroom > Gruppe verlassen.

Um die aktuelle Gruppe zu löschen, wählen Sie MENU > Multiroom > Gruppe löschen. Die Gruppe wird gelöscht und es erfolgt keine Wiedergabe über Multiroom mehr.

Sie können die Multiroom-Wiedergabe auch über die UNDOK-App einstellen und steuern.

Weitere Informationen finden Sie unter www.ruarkaudio.com/support

Der Multiroom-Modus unterstützt kein FLAC-Format

Steuerung über die App

Sie können die Multiroom-Wiedergabe auch über die UNDOK-App einstellen und Ihren R7 darüber steuern. Diese können Sie aus dem App-Store für Apple/Android herunterladen.

Weitere Informationen finden Sie unter

www.ruarkaudio.com/app.

Zugangs-PIN für die App

Weisen Sie Ihrem R7 eine PIN zu, um nur berechtigten Nutzern den Zugang zum Gerät mit der UNDOK-App zu ermöglichen.

MENU > System > Netzwerk > PIN-Setup.

Alarme, Schlummern und Schlafen

Einstellen eines Alarms

Ein aktiver Alarm wird durch ein Alarmsymbol angezeigt, das blinkt, wenn der Alarm ertönt.

Wählen Sie MENU > System > Datum und Zeit > Alarms und wählen Sie Alarm 1 oder Alarm 2 mit dem STEUERRAD aus.

Wählen Sie, wann der Alarm ertönen soll (aus, täglich, einmal, am Wochenende oder an Wochentagen), stellen Sie die Zeit ein, wählen Sie, ob ein Radiosender, eine CD oder ein Signal abgespielt werden soll und konfigurieren Sie die Lautstärke. Wählen Sie save, um den Alarm zu speichern und die Einstellungen zu verlassen.

HINWEIS: Bluetooth-Quellen, USB oder Netzwerk-Musikserver können für den Alarm nicht genutzt werden.

Schlummern

Drücken Sie das STEUERRAD, um einen ertönenden Alarm vorübergehend auszuschalten und drücken Sie dieses erneut, um den Schlummerzeitraum zu verlängern (5, 10, 15 oder 30 Minuten).

Um einen ertönenden oder schlummernden Alarm auszuschalten, drücken Sie das STEUERRAD halten Sie es gedrückt.

Timer

Um die Zeit, nach der Ihr R7 automatisch in den Standby-Modus schaltet, zu konfigurieren, wählen Sie MENU > System > Datum und Zeit > Wecker.

Wählen Sie die Verzögerung in Minuten aus (Aus, 15, 30, 45, 60) und drücken Sie anschließend den Knopf, um Ihre Auswahl zu bestätigen. Das Display wird auf die Standby-Helligkeit gedimmt, kehrt zur Wiedergabeanzeige zurück und zeigt das Schlafsymbol an.

Technische Daten

Verstärker und Lautsprecher

2 × 5.5in Lautsprecher „Dual Concentric“

1 × 8in Langhub-Subwoofer

180 W, getrennt, Leistungsverstärker der Klasse AB

Integrierter MM-Vorverstärker

Verbesserter digitaler 3D-Audioprozessor

Tuner

Tuner für DAB, DAB+ und UKW mit RDS

DAB-/UKW-Antenneneingang mit 75-Ohm-Steckverbinder

CD-Player

CD, CD-ROM, CD-R/-RW

Audiophiles Audio Stereo DAC mit 32 Bit und 112 dB

802.11b/g/n Wi-Fi unterstützt WEP-, WPA- & WPA2-

Sicherheitsprotokolle

MP3 48kHz 320kbps, AAC 96kHz 320kbps,

FLAC 24-bit 48kHz, WAV 16-bit 48kHz / 24 bit 44.1kHz,

WMA 44.1kHz 320kbps

Bluetooth V4.0, SBC, AAC, A2DP, aptX, aptX HD

Eingänge und Ausgänge

1 x MM-Cincheingang (RCA) 2-8mV

2 x optischer Digitaleingang (TOSLINK) 24-bit 192kHz

2 x Line-Eingänge (RCA) 2.3Vrms

1 x Line-Ausgang (RCA) 2.0Vrms

1 x Ethernet (RJ45)

5 W (5 V, 1 A) USB

3,5mm Stereo-Kopfhörer-Klinkenausgang 25mW 16-32Ohm

Strom

Netzspannung: 100-120/200-240 VAC 50 – 60Hz

Sicherung: 250 V, T 6,3 A

Nennverbrauch: 25W

Verbrauch im Standbybetrieb: 2,0W

Maße

Abmessungen ohne Beine:

Gewicht (mit Beinen): 27,8kg

Änderungen der technischen Daten und Konstruktion vorbehalten.

Zertifizierung nach Digital Radio bei Verwendung der mitgelieferten Dipolantenne.

Sicherheitshinweise und -vorschriften

- Lesen Sie diese Bedienungsanleitung und befolgen Sie alle Anweisungen. So können Sie Ihr Produkt ordnungsgemäß einstellen und bedienen.

- Beachten Sie alle Warnhinweise und bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen auf.

- Verwenden Sie kein beschädigtes Gerät, da dies zu einem gefährlichen Stromschlag führen könnte.

- Gerät nicht öffnen. Keine Abdeckungen entfernen. Elektronik nicht freilegen. Das Gerät darf nicht vom Verbraucher gewartet oder repariert werden.

- Die Wartung muss durch qualifiziertes Servicepersonal durchgeführt werden. Eine Wartung ist notwendig, wenn das Gerät beschädigt wurde, z.B. Stromkabel oder Stecker beschädigt, Flüssigkeiten eingedrungen oder Gegenstände in das Gerät gefallen, Gerät war Regen oder Feuchtigkeit ausgesetzt, funktioniert nicht richtig oder ist heruntergefallen.

- Das Gerät darf ausschließlich mit den auf der Rückseite angegebenen AC-Spannungen oder dem mitgelieferten Netzteil verwendet werden. Wird das Gerät an andere Spannungen angeschlossen, können irreversible Schäden am Gerät entstehen. In diesem Fall gilt die Produktgarantie nicht mehr.

- Stellen Sie sicher, dass der Netzstecker oder der Netzanschluss für die Einheit gut zugänglich sind, falls diese vom Stromnetz getrennt werden muss.

- Das Netzteil, der Netzstecker oder der Netzanschluss muss aus der Steckdose gezogen werden, um das System vollständig vom Stromnetz zu trennen.

- Stellen Sie keine offenen Flammen wie brennende Kerzen auf oder in die Nähe des Geräts. Nicht in der Nähe von Wärmequellen wie Heizkörpern, Öfen oder anderen wärmeproduzierenden Geräten (einschließlich Verstärkern) installieren.

- Keiner extremen Hitze oder Kälte aussetzen.

- Verwenden Sie nur für dieses Gerät zugelassene(s) Zusatzgeräte/Zubehör. Keine Änderungen am System oder Zubehör durchführen. Nicht genehmigte Änderungen können die Sicherheit, Konformität und Leistung des Geräts gefährden.

- Verwenden Sie nur die mitgelieferte Antenne oder eine zugelassene Ersatzantenne.

- Das Gerät weder Regen noch Feuchtigkeit aussetzen, um die Gefahr eines Feuers oder Stromschlags zu reduzieren. Das Gerät darf nicht mit tropfenden oder spritzenden Flüssigkeiten in Kontakt kommen. Es sollten keine Gegenstände mit Flüssigkeit wie beispielsweise Vasen darauf oder in der Nähe abgestellt werden. Wie bei allen elektronischen Geräten müssen Sie darauf achten, dass keine Flüssigkeiten in das System eindringen. Flüssigkeiten können zu einem Defekt oder einer Feuergefahr führen.

- Das Gerät sollte bei Gewitter oder längerer Nichtnutzung von der Stromversorgung getrennt werden, damit es nicht zu Schäden kommt.

- Um die Gefahr eines Feuers oder Stromschlags zu vermeiden, sollten Steckdosen, Verlängerungskabel oder Mehrfachsteckdosen nicht überlastet werden.

- Laute Musik kann langfristig zu Hörschäden führen. Bei der Verwendung von Kopfhörern sollte die Lautstärke, vor allem über einen längeren Zeitraum, nicht zu hoch sein.

- Das Gerät darf nicht in engen Räumen installiert werden. Beachten Sie für die Lüftung einen Mindestabstand von 10 cm um das Gerät. Vergewissern Sie sich, dass Vorhänge oder andere Gegenstände die Lüftungsöffnungen des Geräts nicht verdecken.

SICHERHEITSHINWEISE ZU LITHIUM-KNOPFZELLEN. Die Fernbedienung enthält eine Lithium-Knopfzelle, die bei Verschlucken zu Verätzungen führen kann. Neue und

verwendete Batterien außerhalb der Reichweite von Kindern aufbewahren. Vermuten Sie, dass eine Batterie verschluckt wurde, suchen Sie einen Arzt auf. Ausgelaufene oder beschädigte Batterien nicht verwenden. Explosionsgefahr, wenn die Batterie falsch ausgetauscht wird. Austausch nur gegen eine Batterie gleicher oder gleichwertiger Art.

Dieses Produkt ist gemäß der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikgeräte-Abfall gekennzeichnet. Dieses Symbol zeigt an, dass das Produkt und die enthaltenen Batterien nicht mit dem normalen Hausmüll entsorgt werden dürfen. Entsorgen Sie es gemäß den geltenden Bestimmungen für Elektronikmüll.

CE-KONFORMITÄT

Dieses Produkt entspricht allen gesetzlich vorgeschriebenen EU-Richtlinien. Ein kostenloses Exemplar der Konformitätserklärung erhalten Sie bei Ihrem Händler, Lieferanten oder Ruark Audio.

Hiermit erklärt Ruark Audio, dass dieses Gerät den grundlegenden Anforderungen und einschlägigen Bestimmungen der Funkgeräterichtlinie 2014/53/EU entspricht.

Sie können die vollständige CE-Konformitätserklärung herunterladen: www.ruarkaudio.com/doc/R7mk3doc.pdf

Fehlersuche und -beseitigung

Wenn Sie Hilfe mit Ihrem Produkt benötigen, informieren Sie sich bitte auf der FAQ-Seite (Frequently Asked Questions) im Supportbereich unserer Website.

Weitere Informationen finden Sie unter www.ruarkaudio.com/support

Garantie

Registrieren Sie Ihr Produkt, um eine Garantieverlängerung auf drei Jahre zu erhalten.

Standardmäßig ist dieses Produkt für einen Zeitraum von zwei Jahren ab Kaufdatum garantiert fehlerfrei. Dies verlängert sich jedoch auf drei Jahre, wenn Sie Ihr Produkt unter www.ruarkaudio.com registrieren.

Diese Garantie bleibt gültig, sofern dieses Produkt mit der gebotenen Sorgfalt und Aufmerksamkeit behandelt wurde. Ein Produktausfall durch versehentliche Beschädigung, übermäßigen Verschleiß, Fahrlässigkeit oder unbefugte Änderung führt zum Erlöschen dieser Garantie.

Für Produkte, die außerhalb Großbritanniens gekauft wurden, garantiert der Händler im Kaufland das Produkt. Für Einzelheiten wenden Sie sich bitte an den örtlichen Ruark-Händler oder die Ruark-Verkaufsstelle.

Wenn Sie dieses Produkt zurücksenden, stellen Sie bitte sicher, dass es in der Originalverpackung verpackt ist und ein Kaufnachweis enthalten ist.

Diese Garantie ändert oder beseitigt in keiner Weise die gesetzlichen Rechte des Käufers.

Fehler und Auslassungen ausgenommen.

Allgemeine Pflege

• Reinigen Sie das Gerät mit einem fusselfreien Tuch oder einem leicht angefeuchteten Lappen. Verwenden Sie keine Wachssprays oder anderen Substanzen, da diese die Oberflächenbeschaffenheit beschädigen oder die Leistung beeinträchtigen könnten.
• Setzen Sie Ihr Gerät keinem direkten Sonnenlicht, hoher Luftfeuchtigkeit, Staub, starken Vibrationen oder extremen Temperaturen aus. All diese Faktoren haben Einfluss auf die Oberflächen, Leistung und Zuverlässigkeit des Geräts.
  • Die empfohlene Betriebstemperatur liegt zwischen 5°C und 40°C.
• Naturholzoberflächen können sich optisch unterscheiden und nach längerer Zeit nachdunkeln oder aufhellen, vor allem wenn sie Sonneneinstrahlung ausgesetzt sind.

Urheberrecht und Warenzeichen

© Ruark Audio. Alle Rechte vorbehalten. „Ruark Audio“, das „Ruark Audio“-Logo und die anderen „Ruark Audio“-Zeichen befinden sich im Besitz von Ruark Audio und können geschützt sein. Alle anderen Warenzeichen sind Eigentum ihrer jeweiligen Inhaber. Ruark Audio übernimmt keine Haftung für Fehler in dieser Bedienungsanleitung. Änderungen an den darin enthaltenen Informationen sind vorbehalten.

Bluetooth® und die damit verbundenen Logos sind eingetragene Warenzeichen von Bluetooth SIG, Inc.

Qualcomm aptX und aptX HD sind Produkte von Qualcomm Technologies International, Ltd.

Die Spotify-Software unterliegt den unter der folgenden Adresse angegebenen Nutzungsrechten: www.spotify.com/connect/third-party-licenses

Alle anderen Warenzeichen sind Eigentum ihrer jeweiligen Inhaber.

ruarkaudio
