Produktart	Kombinierte Hobel-/Abrichtmaschine
Marke	Scheppach
Modell	Plana 3.1c
Abmessungen (L x B x H)	1090 x 510 x 950 mm
Tischhöhe	830 mm
Gewicht	176 kg
Stromversorgung	230 V / 400 V, 50 Hz, Drehstrom
Leistungsaufnahme	2,3 kW (230/400 V)
Nutzleistung	1,7 kW (230 V) / 1,9 kW (400 V)
Nennstrom	10,9 A (230 V) / 4,05 A (400 V)
Wellendrehzahl	4000 U/min
Anzahl Messer	3
Messertyp	20 x 250 x 3 mm (Schnellarbeitsstahl)
Hobelwellendurchmesser	Ø 75 mm (mit Messern)
Hobelwellenlänge	250 mm
Vorschubgeschwindigkeit	5,5 m/min
Abmessungen Abrichtisch	525 x 256 mm
Abmessungen Hobeltisch	660 x 247 mm
Max. Durchlasshöhe	180 mm
Max. Abrichttiefe	3 mm
Absaugstutzen Durchmesser	100 mm
Schallleistungspegel (LwA)	106,2 dB(A) (K=3 dB)
Schalldruckpegel (LpA)	93,2 dB(A) (K=3 dB)
Betriebsart	S1 (Dauerbetrieb)
Thermoschutz	Ja, automatische Abschaltung bei Überlast
Motorbremse	Ja, Stopp in weniger als 10 Sekunden
Automatischer Vorschub	Ja, mit Einrückhebel
Rücklaufsperre	Ja
Brückenschutz	Ja, einstellbar
Abrichtanschlag	Ja, neigbar und einstellbar
Holzschieber	Inklusive
Gabelschlüssel	Inklusive (Größe 5)

Häufig gestellte Fragen - Plana 3.1c SCHEPPACH

Wie stelle ich die Abrichttiefe ein?

Verwenden Sie den Einstellhebel (5), nachdem Sie den Feststellgriff (6) gelöst haben. Die Tiefe lässt sich von 0 bis 3 mm einstellen. Beachten Sie die Skala (D) für eine genaue Einstellung.

Wie wechsle ich vom Abricht- in den Hobelbetrieb?

Entriegeln Sie die beiden Hebel (9) und heben Sie die Abrichtische mit den Griffen (F) an, bis sie einrasten. Klappen Sie den Spanauswerfer (8) nach oben.

Wie tausche ich die Hobelmesser aus?

Trennen Sie die Maschine vom Stromnetz. Reinigen Sie die Auflageflächen. Lösen Sie die Halteschrauben und entfernen Sie die alten Messer. Setzen Sie die neuen Messer mit den Keilen ein, stellen Sie die Höhe mit den Einstellschrauben ein und ziehen Sie die Halteschrauben mit einem Drehmoment von 8,9 Nm fest.

Wie stelle ich die Spannung des Motorriemens ein?

Trennen Sie die Maschine vom Stromnetz. Entfernen Sie die Abdeckung. Lösen Sie beim Modell 3.1c die 4 Befestigungsschrauben des Motors, verwenden Sie ein Brett als Hebel, um den Riemen zu spannen, und ziehen Sie die Schrauben wieder fest. Überprüfen Sie die Spannung nach dem Zusammenbau.

Welchen Gehörschutz sollte ich tragen?

Tragen Sie einen Gehörschutz, der für die angegebenen Schallpegel (106,2 dB(A) Schallleistung) geeignet ist. Ohrstöpsel oder Kapselgehörschützer werden empfohlen.

Wie reinige ich die Abricht- und Hobeltische?

Verwenden Sie ein geeignetes Reinigungsmittel, um Harz zu entfernen. Schmieren Sie die Tische leicht mit einem Schmierstoffspray ein, um eine erneute Harzbildung zu verhindern.

Was tun, wenn der automatische Vorschub nicht funktioniert?

Stellen Sie sicher, dass der Hobeltisch harzfrei und geschmiert ist. Vergewissern Sie sich, dass der Einrückhebel (7) in der oberen Position ist. Wenn das Problem weiterhin besteht, überprüfen Sie den Antriebsriemen.

Wie überprüfe ich die Drehrichtung des Motors?

Schalten Sie die Maschine nach dem Anschließen kurz ein. Wenn die Drehrichtung falsch ist, ändern Sie die Polung im Stecker der Maschine mit einem Schraubendreher (siehe Abb. 15 der Anleitung).

Was sind die häufigsten Verschleißteile?

Die Hobelmesser, der Motorantriebsriemen und die Kohlebürsten. Ersetzen Sie die Messer, wenn sie um 5% abgenutzt sind oder nach dem Schärfen eine Mindesthöhe von 16 mm nicht mehr erreicht wird.

Wie entsorge ich das Gerät am Ende seiner Lebensdauer?

Entsorgen Sie das Gerät nicht mit dem Hausmüll. Geben Sie es bei einer zugelassenen Sammelstelle für das Recycling von Elektro- und Elektronik-Altgeräten (WEEE) ab.

BEDIENUNGSANLEITUNG Plana 3.1c SCHEPPACH

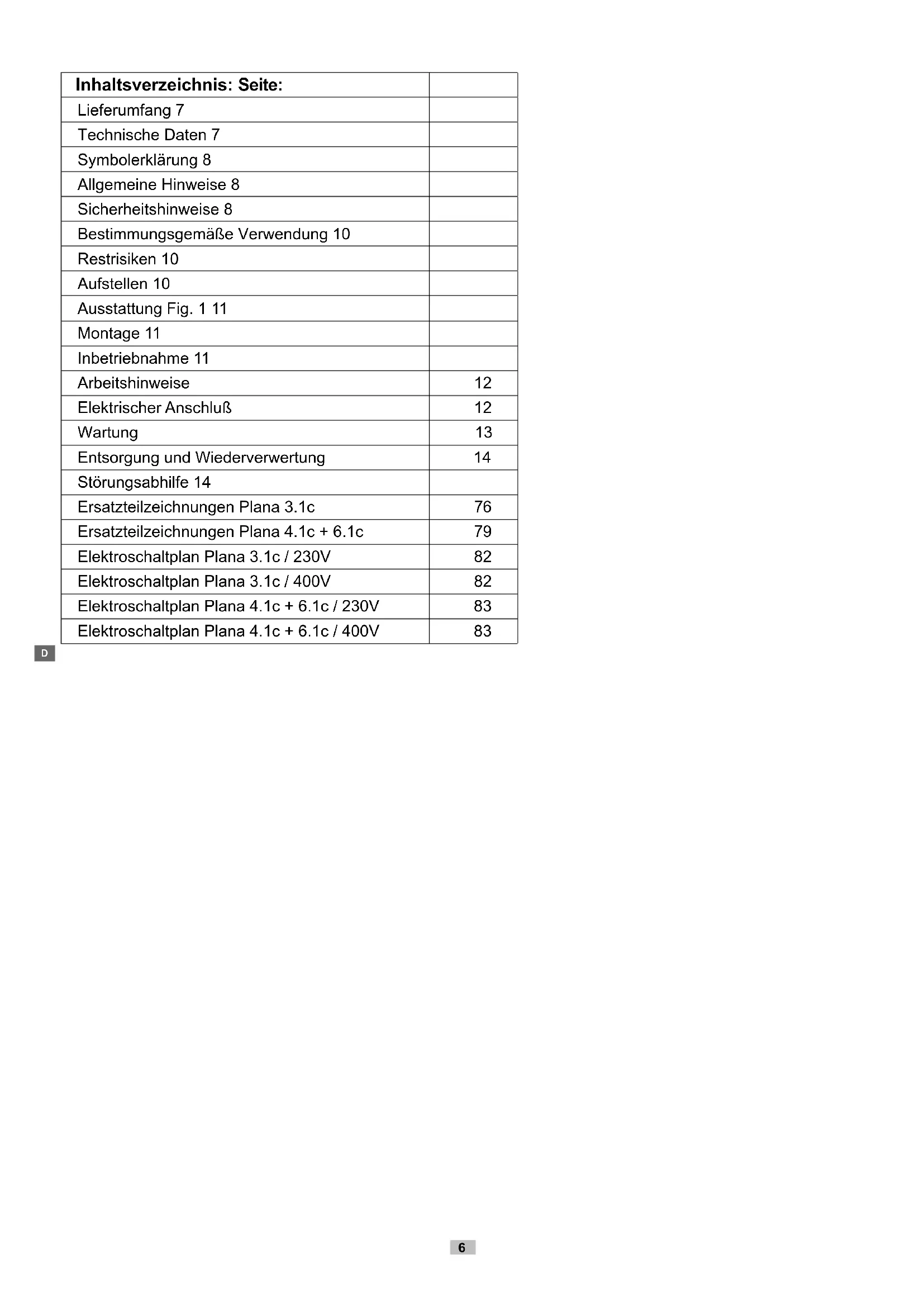

Inhaltsverzeichnis: Seite:
Lieferumfang 7
Technische Daten 7
Symbolerklarung 8
Allgemeine Hinweise 8
Sicherheitshinweise 8
Bestimmungsgemäß Verwendung 10
Restrisiken 10
Aufstellen 10
Ausstattung Fig. 1 11
Montage 11
Inbetriebnahme 11
Arbeitshinweise	12
Elektrischer Anschluß	12
Wartung	13
Entsorgung und Wiederverwertung	14
Störungsabhilfe 14
Ersatzteilzeichnungen Plana 3.1c	76
Ersatzteilzeichnungen Plana 4.1c + 6.1c	79
Elektroschaltplan Plana 3.1c / 230V	82
Elektroschaltplan Plana 3.1c / 400V	82
Elektroschaltplan Plana 4.1c + 6.1c / 230V	83
Elektroschaltplan Plana 4.1c + 6.1c / 400V	83

Lieferumfang

Hobelmaschine

Hobelwellenschutz

Abrichtanschlag

4Fußplatten

Sechskantstiftschlüssel SW 5

Bedienungsanweisung

Technische Daten

	250 310 410
Baumaße L x B x H mm	1090x510x950 1605x630	x960 1680x810x960
Tischhöhe mm	830 850 850
Abrichttisch L x B mm	525x256 780x320 820	x420
Dickentisch L x B mm	660x247 750x307 750	x408
Durchlasshoe max.	180 220 230
Gewicht kg	176 292 334
Hobelwelle	Ø 75x250 Ø 95x310 Ø	95x410
Hobelwellen ø mm	Ø 73	Ø 93	Ø 93
Messerflugkreis ø mm	Ø 75	Ø 93	Ø 93
Drehzahl max. 1/min	4000	4400	4400
Anzahl der Hobelmesse	3	4	4
Hobelmesser	20x250x3	20x310x3	20x410x3
Vorschubgeschwindigkeit m/min	5,5	6,5	6,5
Aufnahmeleitung kW (230/400V)	2,3 / 2,3	2,5 / 2,5	3,2 / 3,6
Abgabeleistung kW (230/400V)	1,7 / 1,9	2,0 / 2,1	2,4 / 2,9
Betriebsstrom A (230/400V)	10,9 / 4,05	9,3 / 4,2	13,8 / 5,25

Technische Änderungen vorbehalten!

GERÄUSCHKENNWERTE

Schalleistungspegel LwA gemäß EN ISO 3744	106,2 dB(A)
Unsicherheit K	3 dB(A)
Schalldruckpegel LpA gemäß EN ISO 11201	93,2 dB(A)
Unsicherheit K	3 dB(A)

Hinweis: Die angegeben Schallwerte sind nach einem genormten Prüfverfahren ermittelt worden und konnen verwendet werden, um verschiedene Elektrowerkzeuge miteinander zu vergleichen. Zudem eignen sich diese Werte, um Belastungen für den Benutzer, die durch Schall entstehen, im vorhinein einschat-

zen zu konnen.

Warning! Abhängig davon, wie Sie das Elektrowerkzeug einsetzen, können die tatsächlichen Werte von dem angegebenen abweichen. Ergreifen Sie Maßnahmen, um sich gegen Lärmbelastungen zu schätzen. Berücksichtigten Sie damit den gesamten Ar

beitsablauf, also auch Zeitpunkte, zu denen das Elektrowerkzeug ohne Last arbeitet oder ausgeschaltet ist. Geeignete Maßnahmen umfassen unter anderen eine regelmäßige Wartung und Pflege des Elektrowerkzeuges und der Einsatzwerkzeuge, regelmäßige Pausen sowie eine gute Planung der Arbeitsabläufe.

Symbolerklarung

Tragen Sie Gehorschutz.

Lesen Sie die Bedienungsanleitung, bevor Sie mit diesen Elektrowerkzeug arbeiten.

Tragen Sie eine Staubschutzmaske.

In dieser Bedienungs anlei tung haben wir Stellen, die ihre Sicherheit betreffen, mit diesen Zeichen ver sehen.

Tragen Sie Augenschutz.

Allgemeine Hinweise

• Überprüfen Sie nach dem Auspacken alle Teile auf eventuelle Transportschäden. Bei Beanstandungen muss sofort der Zubringer verständigt werden. Spätere Reklamationen werden nicht anerkannt.
• Überprüfen Sie die Sendung auf Vollständigkeit.
• Machen Sie sich vor dem Einsatz anhand der Bedienungsanweisung mit dem Gerät vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und Ersatzteilen nur Original-Teile.
• Ersatzteile erhalten Sie bei ihrem Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnummern sowie Typ und Baujahr des Gerätes an.

HINWEIS:

Der Hersteller these Gerätes haftet nach dem geltenden Produktthaftungsgesetz nicht für Schäden, die an thisem Gerät oder durch these Gerät entstehen bei:

• unsachgemäßer Behandlung,
• Nichtbeachtung der Bedienungsanweisung,
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte,
• Einbau und Austausch von nicht originalen Ersatzteilen,
• nicht bestimmungsgemäßer Verwendung,
  Ausfallen der elektrischen Anlage bei Nichtbeachtung der elektrischen Vorschriften und VDE Bestimmungen 0100, DIN 57113 / VDE0113.

Wir empfehlen Ihnen:

Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanweisung durch.

These Bedienungsanweisung soll es Ihnen erleichtern, ihre Maschine kennenzulernen und ihre bestimmungsgemäßen Einsatzmoglichkeiten zu nutzen. Die Bedienungsanweisung enthalt wichtige Hinweise wie Sie mit der Maschine sichere, fachgerecht und wirtschaftlich arbeiten, wie Sie Gefahren vermeiden, Repa

raturkosten sparen, Ausfallzeiten verringern und die Zuverlösigkeit und Lebensdauer der Maschine erhöhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungs-anweisung mussen Sie unbedingt die für den Betrieb der Maschine geltenden Vorschriften Ihres Landes beachten.

Die Bedienungsanweisung, in einer Plastikhülle geschützt vor Schmutz und Feuchtigkeit, bei der Maschine aufbewahren. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet werden. An der Maschine)durfen nur Personen arbeiten, die im Gebrauch der Maschine unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das geforderte Mindestalter ist einzuhalten.

In dieser Bedienungsanweisung haben wir Stellen die ihre Sicherheit betreffen mit thisem Zeichen verstehen:

Sicherheitshinweise

ACHTUNG! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzlichen Sicherheitsmaßnahmen zu beachten. Lesen und beachten Sie diese Hinweise, bevor Sie das Gerät benutzen.

1. Halten Sie ihren Arbeitsbereich in Ordnung

• Unordnung im Arbeitsbereich ergibt Unfallgefahr.
• Beachten Sie dass die elektrische Zuleitung nicht den Arbeitsablauf behindiert und nicht zur Stolperstelle wird.

2. Berücksichtigten Sie Umgebungseinflüsse

• etzen Sie Elektrowerkzeuge nicht dem Regen aus. Benützen Sie Elektrowerkzeuge nicht in feuchter oder nasser Umgebung. Sorgen Sie für gute Beleuch

tung. Benützen Sie Elektrowerkzeuge nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen.

3. Schützen Sie sich vor elektrischem Schlag

• Vermeiden Sie Körperberührung mit geerdeten Teilen, zum Beispiel Rohren, Heizkörpern, Herden, Kühlschränen.

4. Halten Sie Kinder fern!

• Lassen Sie andere Personen nicht das Werkzeug oder Kabel berühren, halten Sie sie von Ihrn Arbeitsbereich fern.

5. Bewahren Sie ihre Werkzeuge sicherauf

• Unbenutzte Werkzeuge sollen in einem trockenem, verschlossenem Raum und für Kinder nicht erreichen aufbewahrten werden.

6. Überlasten Sie ihre Werkzeuge nicht

• Sie arbeiten better und{sicherer im angegebenen Leistungsbereich.

7. Benützen Sie das richtige Werkzeug

• Verwenden Sie keine zu schwachen Werkzeuge oder Vorsatzgeräte für schwere Arbeiten. Benützen Sie Werkzeuge nicht für Zwecke und Arbeiten, wofür Sie nicht bestimmt sind; zum Beispiel benützen Sie keine Handkreissäge, um Bäume zu fallen oder Äste zu schneiden.

8. Tragen Sie geeignete Arbeitskleidung

• Tragen Sie keine weite Kleidung oder Schmuck, Sie konnen von beweglichen Teilen erfasst werden. Tragen Sie bei langen Haaren ein Haarnetz.
• Beim Arbeiten an der Maschine keine Handschuhe,tragen.

9. Benützen Sie eine Schutzbrille

• Verwenden Sie eine Atemmaske bei stauberzeugenden Arbeitsen.

10. Zweckentfremden Sie nicht das Kabel

Tragen Sie das Werkzeug nicht am Kabel, und benützen Sie es nicht, um den Stecker aus der Steckdose zuziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

11. Sichern Sie das Werkstück

• Benützen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es ist damit{sicherer gehalten als mit ihrer Hand und ermöglich die Bedienung der Maschine mit beiden Händen.

12. Überdehnen Sie nicht ihren Standbereich

• Vermeiden Sie abnormale Körperhaltung. Sorgen Sie für sicheren Stand, und halten Sie jederzeit das Gleichgewicht.

13. Pflogen Sie ihre Werkzeuge mit Sorgfalt

• Halten Sie ihre Werkzeuge scharf und sauber, um gut und sicher zu arbeiten. Befolgen Sie die Wartungsvorschriften und die Hinweise für Werkzeugwechsel. Kontrollieren Sie regelmäßig den Stecker und das Kabel, und setzen Sie diese bei Beschädigung von einem anerkannten Fachmann erneuern. Kontrollieren Sie das Veränderungskabel regelmäßig und ersetzen Sie Beschädigte. Halten Sie Handgriffe trocken und frei von Öl und Fett.

14. Ziehen Sie den Netzstecker

• Bei Nichtgebrauch, vor der Wartung und beim Werkzeugwechsel wie zum Beispiel Sageblatt, Bohrer und Maschinenwerkzeugen aller Art.

15. Lassen Sie keine Werkzeugschlüssel stecken

• Überprüfen Sie vor dem Einsatzen, daß die Schlüssel und Einstellwerkzeuge entfernt sind.

16. Vermeiden Sie unbeabsichtigten Anlauf

Tragen Sie keine an das Stromnetz angeschlossenen Werkzeuge mit dem Finger am Schalter. Vergewissern Sie sich, daß der Schalter beim Anschluß an das Stromnetz ausgeschalteit ist.
Die laufende Maschine nie unbeaufsichtigt setzen. Vor dem Verlassen des Arbeitsplatzes die Maschine ausschalten.

17. Verlägerungskabel im Freien

• Verwenden Sie im Freien nur dazu zugelassene und entsprechend gekenn-zeichnete Verläufigungskabel.

18. Seien Sie stets aufmerksam

• Beobachten Sie ihre Arbeit. Gehen Sie vernüftig vor. Verwenden Sie das

Werkzeug nicht, wenn Sie unkonzentriert sind.

• Arbeitsen Sie niemals unter dem Einfluss von Rauschmitteln wie Alkohol und Drogen an der Maschine. Beachten Sie, dass auch Medikamente Einfluss auf Ihr Verhaltenephmen können.

19. Kontrollieren Sie Ihr Gerät auf Beschädigungen

• Vor weiterem Gebrauch des Werkzeugs die Schutzeinrichtungen oder nicht beschädigte Teile sorgfällig auf ihre einwandfrei und bestimmungsgemäß Funktion überprüfen. Überprüfen Sie, ob die Funktion beweglicher Teile in Ordnung ist, ob sie nicht klemmen oder ob Teile beschädigt sind. Sümmtliche Teile müssen richtig montiert sein um die Sicherheit des Gerätes zu gewährleisten. Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß durch eine Kundendienstwerkstatt repariert oder ausgewechselt werden, sowieits nicht anderes in den Betriebsanleitungen angegeben ist. Beschädigte Schalter müssen bei einer Kundendienstwerkstatt ersetzt werden. Benutzen Sie keine Werkzeuge, bei denen sich der Schalter nicht ein- und ausschalten lasst.

20. Achtung!

• Zu ihrer eigenen Sicherheit, benützen Sie nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung angegeben oder vom Werkzeug-Hersteller empfohlen oder angegeben werden. Der Gebrauch anderer als der in der Bedienungsanleitung oder im Katalog empfohlenen Einsatzwerkzeuge oder Zubehör kann eine persönliche Verletzungsgefahr für Sie bedeuten.

21. Reparaturen nur vom Elektrofachmann

• Dieses Elektrowerkzeug entspricht den einschlagigen Sicherheitsbestimmungen. Reparaturen dürfen nur von einer Elektrofachkraft ausgeführten werden, andernfalls konnen Unfälle für den Betrieb entstehen.

22. Schlieben Sie die Staubabsaugeinrichtung an

• Wenn Vorrichtungen zum Anschluss von Staubabsaugeinrichtungen vorhanden sind, überzeugen Sie sich, dass diese angeschlossen und benutzt werden.

Spezielle Sicherheitshinweise

Verwenden Sie keine stumpfen Messer. Rückschlaggefahr! Der Schneideblock muss vollständig abgedeckt sein. Verwenden Sie zum Hobeln von kurzen Werkstücken einen Schiebestock. Zum Hobeln von schmalen Werkstücken sollenn Sie zusätzliche Sicherheitsvorkehrungen treffen. Der Einsatz von Querdruckvorrichtungen und Federabdeckungen konnte notwendig sein, um ein sicheres Arbeit zu garantieren.

Das Gerät eignet sich nicht zum Schneiden von Ausfalzungen. Die Rückschlagsicherung und die Vorschubwalze müssen regelmäßiger überprüft werden.

Geräte, die mit einem Spanabzug und Abzugshauben ausgestattet sind, sollenn an die entsprechenden Geräte angeschlossen werden. Die Materialart kann die Staubentwicklung ungünstig beeinflussen. Das Gerät eignet sich ausschließlich zum Schneiden von Holz und ähnlichen Materialien. Wenn das Messer zu 5% verschlüssen ist, muss es ausgewechselt werden. Ein fehlender Schiebestock kann zu Gefahren führen. Der Schiebestock solle bei Nichtgebrauch immer an der dafür vorgesehen Stelle auf der linken Seite der Maschine aufbewahrt werden. Wenn keine Werkstücke von Hand eingeführt werden, besteht erhöhte Verletzungsgefahr. Herstellerempfehlungen zum Einsatz eines Schiebestocks müssen beachtet werden. Eine falsche Ausrichtung von Schutzabdeckungen, Vorschubtisch oder Gitter kann zu unkontrollierbaren Situationen führen.

Beschädigte oder verschutzte Werkstücke bergen Gefahren. Metallteile oder splitterndes Materialarf mit thisem Gerät nicht bearbeitet werden.Verletzungsgefahr!

Platzieren Sie lange Werkstücke zum Schneiden auf dem Rolltisch oder einer anderen Abstutzvorrichtung. Ansonsten konnten Sie die Kontrolle über das Werkstück verlieren. Die Maschine eignet sich nur zum Hobeln und Dickenhobeln Wenn Sie an der Maschine arbeiten sollenn Sie immer angemessene Schutzkleidung/TRagen:

• einen Gehorschutz zum Schutz vor Gehorschaden,
• einen Atemschutz um dem Einatmen gefährlicher Staubpartikel vorzubeugen,
• eine Schutzbrille um Augenverletzungen durch herumfliegende Teilchen zu vermeiden.

Die folgenden Situationen sollen unter allen Umständen vermieden werden: vorzeitige Unterbrechung des Schneidevorgangs (Hobelschnitte, die nicht die gesamte Länge des Werkstückes umfassen); das Hobeln von unebenen Holzteilen, die nicht gleichmäßig auf dem Vorschubtisch aufliegen.

Das Gerat ist nur für den privaten Gebrauch bestimmt. Für professionelle oder gewerbliche Zweckearfes nicht eingesetzt werden.

Restrisiko: Denken Sie daran, dass auch bei der Einhaltung aller Sicherheitsbestimmungen immer ein mögliches Restrisiko besteht. Die Einhaltung dieser Anweisungen und angemessene Vorsicht beim Umgang mit der Maschine mindern die Risiken von Personenschäden oder Beschädigungen des Gerätes. Besondere Risiken:

• Finger- oder Handverletzungen an Maschinenleiten oder Werkstücken, z.B. beim Auswechseln der Hobelmesser
• Stromschlaggefahr, bei Gebrauch von nichtnormgerechten Stromanschlüssen
• Berühren von stromfuhrenden Teilen an geöffneten elektrischen Komponenten

• Beeinträchtigung des Hörvermögens bei längerem Arbeiten an der Maschine ohne Gehorschutz

• Ausstoo von gefährlichem Holzstaub bei Nichtgebrauch eines Staubabzugs. Trotz Einhaltung aller Sicherheitsvorkehrungen konnen immer noch unvermeidbare Restrisiken bestehen.

Achtung! Wenn der Hauptnetzanschluss einen schlechten Zustand aufweist, besteht beim Anschalten des Gerätes die Gefahr von Kurzschlüssen. Davon konnen auch andere Funktionen betroffen sein (z.B. das Aufleuchten von Kontrollleuchten).

Sollten am Hauptnetzanschluss Störungen auftreten (Strom-Impedanz max. < 0,105) wenden Sie sichitte an ihren lokalen Stromanbieter fur Abhilfe und Informationen.Falsches Aufspannen und Positionieren der Messer kann wegen der wegliegenden Messer

zu einer gefährlichen Situation führen. Stellen Sie davon vor Inbetriebnahme sicher, dass die Messer gemäß der Bedienungsanleitung richtig eingesetzt und eingestellt sind. Jeglicher nicht zum Hobeln benutzte Teil der Messerwelle muss verdeckt sein. Überprüfen und warten Sie die Maschine vor jeder Inbetriebnahme, insbesondere müssen die Anti-Rückschlagklauen und die Vorschubantriebswelle inpiziert werden. Überzeugen Sie sich, dass Staubabsaugung und Auffangeinrichtung angeschlossen und richtig benutz werden. Stellen Sie sicher, dass die Staubabsaugung geeignet ist. Feiner Holzstaub kann abide den Gesundheitsgefahren in bestimmten Konzentrationen auch zu Explosionsrisiken führen. Wahrend Änderungen und Einstellungen ist die Maschine auszuschalten und der Netzste

cker zuziehen.Holzstaub kann gesundheitsschadigende Risiken verursachen.

Bewahren Sie die Sicherheitshinweise gut auf

Warning! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektramagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringgen, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird.

Bestimmungsgemäß Verwendung

Die Hobelmaschine ist ausschließlich mit dem angebotenen Werkzeug und Zubehor zum Bearbeiten von Holz konstruiert. Es dürfen keine metalltischen Werkstoffe bearbeitet werden.
Die Maschine entspricht der gultigen EG Maschinenrichtlinie.
Die Maschine ist für einschichtigen Betrieb ausgelegt, Einschaltdauer S1.
- Alle Sicherheits- und Gefahrenhinweise an der Maschine beachten.
- Alle Sicherheits- und Gefahrenhinweise an der Maschine vollzählig in lesbarem Zustand halten.
- Bei Einsatz in geschlossenen Räumen muß die Maschine an eine Absauganlage angeschlossen werden.
Zum Absaugen von Holzspanen oder Sagemel eine Absauganlage einsetzen.

Die Strüungsgeschwindigkeit am Absaugstutzen muß 20 m/s betragen. Unterdruck 1200 Pa.

• Für Arbeiten im gewerblichen Bereich muß zum Absaugen ein Entstauber eingesetzt werden. Absauganlagen oder Entstauber bei laufender Arbeitsmaschine nicht abschalten oder entfernen.
• Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, Sicherheits- und gefahrenbewußt unter Bechtung der Betriebsanleitung benutzen! Insbesondere Störungen, die die Sicherheit beeinträchtigen konnen, umgehend beseitigen (lassen)!
• Die Sicherheits-, Arbeits- und Wartungsvorschriften des Herstellers sowie die in den Technischen Daten angegebenen Abmessungen müssen eingehalten werden.

Die zutreffenden Unfallverhütungsvorschriften und die sonstigen, allgemein anerkannnten Sicherheitstechnischen Regel müssen beachtet werden.
- Die Maschinearf nur von sachkundigen Personen genutzt, gewartet oder repariert werden, die damit vertraut und über die Gefahren unterrichtet sind. Eigenmächtige Veränderungen an der Maschine schlieben eine Haftung des Herstellers fur daraus resultierende Schaden aus.
Die Maschine darf nur mit Originalzubehör und Original- Werkzeugen des Herstellers genutzt werden.
Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für daraus resultierende Schäden haftet der Hersteller nicht, das Risiko damitträgt allein der Benutzer.

Restrisiken

Die Maschine ist nach dem Stand der Technik und den anerkannten Sicherheitstechnischen Regeln gebaut. Dennoch konnen beim Arbeiten einzeln Restrisiken auftreten.Verletzungsgefahr fur Finger und Handedurch die rotierende Hobelwelle bei unsachgemäßer Führung des Werkstücks.
- Fassen Sie beim Führn des Werkstücks niemals mit den Händen unter den Messerschutz!
- Führn Sie ein Werkstück nicht über die offen laufende Messerwelle zusack.
- Verletzungen durch das wegschleudernde Werkstück bei unsachgemäß Halterung oder Führung, wie Arbeiten ohne Anschlag.

• Gefährung der Gesundheit durch Holzstaube oder Holzspäne.
• Unbedingt persönliche Schutzausrüstungen wie Augenschutz und Staubmaske/TRagen. Absauganlage einsetzen!
• Gefährung der Gesundheit durch Lärm. Beim Arbeitsen wird der zulässige Lärmpegel übersritten. Unbedingt persönliche Schutzzausrüstungen wie Gehörschutz/TRagen.
• Gefährung durch Strom, bei Verwendung nicht ordnungsgemäßer Elektro-Anschlußleitungen.
• Verarbeiten Sie nur ausgesuchte Holzer ohne Fehler wie: Aststellen, Querrisse, Oberflächenrisse, Fremdkörper (Nagel,

Schauben). Fehlerhaftes Holz wird zum Risiko beim Arbeitsen.

• Desweiteren können troz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.
• Restrisiken können minimiert werden, wenn die Sicherheitschinweise und die Bestimmungsgemäß Verwendung, sowie die Bedienungsanweisung insgesamt beachtet werden.
• Einzugsgefahr durch automatischen Vorschub.
• Quetschgefahr durch automatischen Auschub.

Aufstellen

Bereiten Sie den Arbeitsplatz, an dem das Elektrowerkzeug stehen soll, vor. Schaffen Sie ausreichend Platz, um sicheres, störungsfrei

es Arbeits zu erfolgenden. Das Elektrowerkzeug ist zum Arbeitsen in geschlossenen Räumen konzipiert und muss auf ebenem, fester

Untergrund standlicher aufgestellt werden. Es ist zu empfehlen, die Maschine am Boden zu befestigen. (Dubeln)

Ausstattung Fig. 1

1. Abrichttisch starr
2. Abrichttisch verstellbar
3. Abrichtanschlag
4. Hobelwellenschutz

5. Tischverstellhebel

6. Feststellgriff für Dickentisch

7. Vorschubrasthebel
8. Absaughabaule
9. Tischverriegelung

10. Dickentischklemmung

11. Hohenverstellrad

12. Handgriffe zum Hochstellen der Abrichttische
13. Ein-Aus Schalter

Montage

Aus verpackungstechnischen Gründen ist ihre Hobelmaschine nicht komplett montiert.

Die Hobelmaschinearfichtan den Ab-richttischen angehoben werden!

Fußplatten montieren und justieren Fig. 2

4 Fußplatten am Gestellunterteil montieren, Sechskantmuttern von Hand leicht anziehen. Um Bodenunbenheiten auszugleichen, die Kontermuttem losen und die Fußplatten entsprechend ein - oder ausdrehen. Die Kontermutter wieder anziehen.

Achtung!

Maschine unbedingt mittels Wasserwaage ausrichten.

Abrichtanschlag montieren Fig. 3.1

Abrichtanschlag (3) in die Führung einschieben und mit dem Klemmhebel (A) festziehen.

Abrichtanschlag einstellen Fig. 3.0, 3.1

1. Klemmhebel (B) lösen
2. Mit Hilfe eines Anschlagwinkels ist die 90^ Stellung vom Abrichttisch zur Anschlagflache zu ermitteln,
3. Klemmhebel (B) festziehen.
4. Kontermutter offen, mit der Zylinderschraube (C) den Anschlag justieren.
5. Kontermutter wieder anziehen.

Achtung!

Der Abrichtanschlag muss immer sicher befestigt sein.

Die Klemmung erfolgt mit den Klemmhebeln (A + B) Fig. 3.1

Hobelwellenschutz montieren Fig. 4

Hobelwellenschutz seitlich am Abrichttisch starr mit 2 Inbusschrauben montieren und festziehen.

Der Hobelwellenschutz kann ohne Werkzeug abgeschwenkt werden, indem Sie den Exzenterhebel nach obenziehen, Hobelwellenschutzwegschwenken,

Exzenterhebel wieder nach unten drucken.

Bei Plana 4.1 und 6.1 Fig. 12, 12.1

1. Je 1 Kreuzschlitzschraube (M) an beiden Seiten der Rückwand offen,
2. Rückwand kein anheiten und abnehmen.
3. Kontermutter (K) losen, Riemen durch drehen der Sechskant-Schaube (L) auf Spannung bringen, Kontermutter wieder festziehen.
4. Rückwand einsetzen und mit den 2 Kreuzschlitzschrauben wieder sichern.

Bei Plana 3.1 Fig. 13, 13.1

1. 6 Kreuzschlitzschrauben links und rechts an der Rückwand entfernen.
2. 4 Befestigungsschrauben (M) am Motor lösen.
3. Benutzen Sie ein Holzbrett als Hebel zwischen Motor und Gehäuse zum spannen.
4. Ziehen Sie die 4 Befestigungsschrauben wieder an.
5. Überprüfen Sie die Riemenspannung nach dem festziehen.
6. Ruckwand wieder montieren.

Inbetriebnahme

Beachten Sie vor der Inbetriebnahme die Sicherheitshinweise. S'amtliche Schutz- und Hilfseinrichtungen mussen montiert sein.

Umrüst-, Einstell-, Meß- und Reinigungsrarbeiten nur bei ausgeschalteten Motor durchführren.

Netzsteckerziehen!

Motorbremse:

Bremszeit bis zum Stillstand der Hobelwelle tätiglich prufen. Sie darf max 10 Sekunden betragen, ansonsten nicht weiterarbeiten.

Arbeitsbeispel Abrichten Fig. 5 + 6

Achtung! Niemals ohne Hobelwellenschutz beim Abrichthobeln arbeiten.

Abrichthobeln-Spanabnahme Fig.7

Die Spanabnahme beim Abrichthobeln ist über den Tischverstellhebel (5) von 0 - 3 mm einstellbar.

Achtung! Beim Verstellen zuerst den Feststellgriff (6) losen, Spanabnahme auf der Scala (D) mit dem Tischverstellhebel einstellen und Feststellgriff (6) wieder festziehen.

Bei längeren Werkstücken (länger als Aufgabe- oder Abnahmetisch) muß ein Rollbock (Sonderzubehör) oder Ähnliches verwendet werden.

Dickenhobeln-Maschineneinstellung Fig.9.0,9.1,9.2.

Umschaltung von Abrichten auf Dickenhobeln. Entriegeln Sie die Abrichttische auf beiden Seiten durch entspannen und Herausziehen der beiden Exzenterhebel Fig.9 (9)

Kippen Sie beiden Tische mit den Griffen Fig. 9 (12) nach oben bis die Arretierung Fig.9.1 (E,) einrastet.

Schwenken Sie die Späneauswurfhaube (8) nach oben bis diese mit dem Federbügel Fig. 9.2 (F) einrastet.

In Verbindung mit einer Absauganlage kann dann abgesaugt werden.

Dickenhobeln - Tischverstellung Fig. 10

Der Dickentisch ist über das Handrad (11) in der Höhe verstellbar und wird mit der Dicken-tischklemmung (10) gegen Verstellung geschert.

Die integrierte Positionsanzeige (G) zeigt die Durchlasshoe an.

Eine Handumdrehung entspricht 2mm

Den Dickentisch sowie die Abrichttische immer harzfrei halten.

Einstellung der Skala im Hobelbetrieb Fig.10

Falls eine Ungenuigkeit vorhanden ist, kann die Skala (G) verstellt werden. Dazu beide Befestigungsschrauben losen, Skala gemeins ausrichten, beide Schrauben wieder anziehen.

Automatischer Vorschub im Dickenhobelbetrieb. Fig. 11

Der automatische Vorschub wird durch den Vorschubrasthebel (7) Ein - bzw. Ausgeschaltet.

Stellung offen = Ein

Stellung unter = Stop

Wenn der Vorschub eingeschaltet ist, wird das Holz automatisch zugeführrt und eine prazise und gleichmäßige Oberfläche erreicht. Beim Abrichten ist es sinnvoll den Vorschub abzuschalten.

Der Vorschub ist auch aus Sicherheitsgrunden abschaltbar.

Keilriemenspannung Motor

Achtung! Bei allen Umrüst - und Einstellarbeit- ten immer Netzsteckerziehen.

Keilriemen nach der ersten Betriebnahme nach 3 Betriebsstunden nachspannen. Als weiteres ist die Riemenspannung regelmäßig nach 40 Betriebsstunden zu überprüfen und ggf, nachzuspannen.

Abrichthobeln-Hobelwellenschutz, Fig.5

Beim Abrichten bis 100 mm Werkstückstarke muß der Hobelwellenschutz von oben das Werkstück und die Hobelwelle abdecken. Bei einer Werkstückbreite von mehr als 100 mm, stellen Sie die Schutzschiene des Hobelwellenschutz bis auf Werkstückbreite an.

Achten Sie darauf, die Hände geschlossen mit anliegendem Daumen auf das Werkstück zu legen.

1. Abrichtanschlag
2. Hobelwellenschutz

Fugen, Fig. 6

Verwenden Sie für diesen Arbeitsgang den Abrichtanschlag, den Hobelwellenschutz auf

dem Abrichttisch aufliegen setzen, und die Schutzschiene bis auf die Werkstückbreite anstellen

Drucken Sie das Werkstück gegen den Hobelanschlag und führen Sie es nun mit beiden Händen über die Hobelwelle. Sobald das Brett welt genug in den Abnahmetisch hineinreicht, legen Sie die linke Hand daraufund schieben es ohne Unterbrechung über die Messerwelle.

Abrichthobeln - Späneauswurf, Fig. 8

Beim Abrichtobeln muß der Abrichttisch verriegelt sein.

Den Absaugschlauch auf die Absaughaube aufstecken

In Verbindung mit einer Absauganlage kann dann abgesaugt werden (Sonderzubehör).

Abaugstutzendurchmesser 100mm

Arbeitshinweise

RÜSTEN UND EINSTELLLEN DER MASCHINE

• Umrüst-, Einstell-, Meß- und Reinigungsauses, aber den zu ausgeschaltetem Motor durchführten. Netzstecker ziehen und Stillstand des rotierenden Werkzeuges abwarten.

DICKEN- UND ABRICHTHOBELN

Maximale Hobelwellendrehzahl 4000 1/min
Die Hobelwelle wurde in Übereinstimmung mit der DIN EN 847-1 hergestellt.
- Arbeitsgang erst beginnen, wenn die volle Drehzahl erreicht ist.
- Den Bedienplatz der Maschine von Spanen und Holzabfällen freihalten.
Zum Absaugen von Holzspanen und Holzstaub ist eine Absauganlage zu verwenden. Die Strömungsgeschwindigkeit am Absaugstutzen muß min. 20 m/s betragen.
- Arbeitsen Sie nur mit geschäften Hobelmessern. Stumpfe Hobelmesser erhöhen die Rückschlaggefahr.
- Beim Dickenhobeln: Werkstück mit dem dicken Ende voraus einfahren, hohe Seite nach unten. Maximal 2 Werkstücke gleichzeitig hobeln, an den beiden Außenseiten zuführn.
- Beim Bearbeiten von längeren Werkstücken (länger als der Aufgabetisch) sind Rollböcke (Sonderzubehör) zu verwenden.
- Abrichten: Beim Abrichten bis 100 mm Werkstückstarke muß der Hobelwellenschutz von oben das Werkstück und die Hobelwelle ab

• Sümmtliche Schutz- und Sicherheitseinrichtungen müssen nach abgeschlossenen Reparatur- und Wartungsarbeiten sofort wieder montiert werden.
  Defekte Hobelmesser (Risse oder derglei

chen) sofort austauschen. Siehe Messerwechsel!

Die Wirksamkeit der Ruckschlagsicherung vor jeder Arbeitsschicht überprüfen. Die Greiferspitzen müssen scharfkantig sein.

decken. Bei einer Werkstückbreite von mehr als 100~mm , stellen Sie die Schutzschiene des Hobelwellenschutz bis auf Werkstückbreite an. Achten Sie darauf die Hände geschlossen mit anliegendem Daumen auf das Werkstuck zu legen.

• Fügen: Das Werkstück wird gegen den Abrichtanschlag gelegt. Die Schutzschiene des Hobelwellenschutz auf die Werkstückbreite einstellen und diesen auf dem Tisch aufflegenessen.
• Abrichten und Fugen von keinem Querschnitt (Leisten): Beim Abrichten wird das Werkstück wie bei Werkstücken bis zu 100 mm Dicke mit flach aufliegenden Händen vorgeschoben. Beim Fugen wird das Werkstück mit beiden Händen mit geschlossener Faust, gegen den Anschlag gedrückt und vorgeschoben. Die Schutzeinrichtung ist bis an den Anschlag herangestellt und wird bis zum Werkstück geschoben.

Abrichten und Fugen von kurzen Werkstücken (min. Lange 150mm): Beim Abrichten wird das Werkstück mit der flachen Hand auf den Aufgabetisch gedrückt und mit dem

durch die rechte Hand geführten Schiebeholz vorgeschoben. Die linke Hand gleitet über die Schutzeinrichtung, sobald das Werkstück auf dem Abnahmetisch aufliegt, wir der Druck mit der linken Hand auf den Abnahmetisch gewechselt. Beim Fugen wird das Werkstück mit der linken Hand, bei geschlossener Faust, gegen den Anschlag und den Tisch gedrückt und mit dem Schiebeholz vorgeschoben.

• Anschrägen oder Anfasen: Das Werkstück wird gegen den Abrichtanschlag gelegt. Die Schutzschiene des Hobelwellenschutz auf die Werkstückbreite einstellen und diesen auf dem Tisch aufflegen让他们. Das Werkstück wird mit der linken Hand bei geschlossener Faust gegen den Anschlag und den Abnahmetisch gedrückt und mit geschlossener rechter Hand vorgeschoben.
• Bei Werkstücken die länger als der Abnahmetisch sind, muss ein Rollbock (Sonderzubehör) oder Änliches verwendet werden.
• Achtung! Niemals ohne Hobelwellenschutz beim Abrichthobeln arbeiten.

Elektrischer Anschluss

• Netzanschlußleitungen überprüfen. Keine fehlerhaften Leitungen verwenden. Siehe Elektrischer Anschluß.
  Die Motor- und Werkzeugdrehrichtigung be-achten siehe Elektrischer Anschluß Hobelmaschine.
• Installationen, Reparaturen und Wartungsarbeiten an der Elektroinstallation dürfen nur von Fachleuten ausgeführrt werden.
  Zum Beheben von Störungen die Maschine abschalten. Netzsteckerziehen.
• Beim Verlassen des Arbeitsplatzes den Motor ausschalten. Netzsteckerziehen.
• Auch bei geringfugigem Standortwechsel Maschine von jeder externen Energiezufuhr trennen! Vor Wiederinbetriebnahme die Maschine wieder ordnungsgemäß an das Netz anschließen!

Die Maschine mit CEE-Stecker am Netz anschlieben, Zuleitung muß mit 16 A abgesichert sein.

Am Betriebsschalter den grünen Drucktaster drucken, die Hobelwelle lauft an (Fig. 14).

Zum Ausschalten den roten Drucktaster drucken, Hobelwelle wird innerhalb 10 sec. abgebremst.

Drehrichtungsänderung

Bei Netzanschlu oder Standortwechsel muß die Drehrichtung überprüft werden, gegeben falls muß die Polarität mittels Schraubenreher getauscht werden (Maschinensteckdose, Fig. 15).

Der installierte Elektromotor ist betriebsfertig angeschlossen. Der Anschluß entspricht den einschlädigen VDE- und DIN-Bestimmungen. Der kundenseitige Netzanschluß sowie die verwendete Verlängerungsleitung mussen diesen Vorschriften bzw. dem örtlichen EVU-Vorschriften entsprechen.

Betriebsart/Einschaltdauer

Der Elektromotor ist für Betriebsart S1 für Dauerbetrieb.

Bei Überlastung des Motors schaltet dieser selbsttätig ab, da ein Wicklungsthermostat in der Motorenwicklung eingelassen ist. Nach einer Abkuhlzeit (zeitlich unterschiedlich)läst sich der Motor wieder einschalten.

Schadhafte Elektro-Anschlußleitungen An elektrischen Anschlußleitungen entstehen oft Isolationsschäden.

Mögliche Ursachen:

• Druckstellen, wenn Anschlußleitungen durch Fenster- oder Turspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlußleitung.
• Schnittstellen durch Überfahren der Anschlußleitung.
• Isolationsschaden durch Herausreifen aus der Wandsteckdose.
• Risse durch Alterung der Isolation.

Solche schadhaften Elektro-Anschlußleitungen)dürfen nicht verwendet werden und sind auf Grund der Isolationsschäden Lebensgefährlich!

Elektrische Anschlußleitungen regelmäßig auf Schäden überprüfen. Achten Sie daraufauf, daß beim Überprüfen, die Anschlußleitung nicht am Stromnetz hangt. Elektrische Anschlußleitungen müssen den einschlädigen VDE- und DIN-Bestimmungen und den örtlichen EVE-Vorschriften entsprechenden. Verwenden Sie nur Anschlußleitungen mit Kennzeichnung H 07 RN. Ein Aufdruck der Typenbezeichnung auf dem Anschlußkabel ist Vorschrift. Veränderungsleitungen müssen bis 25m Länge einen Querschnitt von 1,5 Quadratmillimeter, über 25m Länge mindestens 2,5 Quadrat-millimeter aufweisen.

Der Netzanschluß wird mit 16 A träge abgesichert.

Drehstrommotor

Netzspannung muß 380 + 420V50Hz betra-gen.

Netzanschluß und Verlängerungsleitungen
müssen 5adrig sein =3P/N/PE.

Veränderungsleitungen müssen einen Mindest-Querschnitt von 1,5mm^2 aufweisen.

Der Netzanschluß wird maximal mit 16 A abgesichert.

Bei Netzanschlu oder Standortwechsel muß die Drehrichtung überprüft werden, gegeben falls muß die Polarität mittels Schraubenreher getauscht werden (Maschinensteckdose, Fig. 15).

Wechselstrommotor

Die Netzspannung muß 230 Volt - 50 Hz betragen.

Anschlüsse und Reparaturen der elektrischen Ausrüstung)durfen nur von einer Elektrofachkraft durchgefuhrt werden.

Bei Rückfragenitte folgende Daten angegeben:

• Motorenhersteller; Motortype
  Stromart des Motors
• Daten des Maschinen-Typsenschildes
• Daten der Elektrosteuerung

Bei Rücksendsung des Motors immer die komette Antriebsinheit mit Elektrosteuerung einsenden.

Wartung

WARNING

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug selbst (z.B. Transport, Aufbau, Umrüst-, Reinigungs- und Wartungsarbeiten) den Netzstecker aus der Steckdose!

■ REINIGUNG

Wartungs-, Instandsetzungs- und Reinigungssarbeiten sowie Funktionstörungen nur bei ausgeschalteten Antrieb vornehmen.Maschine über Ausschalter ausschalten, dann Netzsteckerziehen!

Samtliche Schutz- und Sicherheitseinrichtungen müssen nach abgeschlossenen Reparatur- und Wartungsarbeiten sofort wieder montiert werden.

Die Abrichttische sowie den Dickentisch immer harzfrei halten. Die Lagerung der Hobelwelle ist mit Dauerschmierung versehen. Im Neuzustand auftretende Erwärnung ist bauartbedingt und verliert sich nach einzel Zeit. Vorschubwalzen regelmäß reinigen.

Die Gleitlager der Vorschubwalzen, die Verstellspindel des Dickentisches, deren Lagerung nach den ersten 5 Arbeitsstunden olen. Bei weiterem Einsatz alle 20 Arbeitsstunden.

Hobelmesser

Die im Werk eingesetzten HSS Hobelmesser sind betriebsfertig und richtig eingestellt.

Nur gut geschärfte und genau eingestellte Hobelmesser Garantieren sicheres Arbeitsen.

Wir empfehlen: Halten Sie immer einen zweiten neuen Hobelmesserersatz zum Ausweiseln bereit.

Ersatzhobelmesser erhalten Sie bei Ihr dem Fachhandler.

Hobelmesser einsetzen, Fig. 16

1. Einstellschraube
   2.Druckschraube
2. Hobelmesser
3. Keilleiste

Beachten Sie beim Einsetzen, dass

• Verletzungsgefahr für Finger und Hände besteht.
• die Aufspannflächen in der Messerwelle und die Keilleisten gesäubert werden.
• die geschliffenen Hobelmesser entält sind.
• nur satzweise nachgeschliffene Messer eingesetzt werden.
  das Einsetzen der Hobelmesser und Keilleisten gemäß der Abbildung vorgenommen wird.
• die Hobelmesser, Messerträger und Keilleisten beidseitig mit der Messerwelle abschreiben.
  Die Klemmschrauben alle fest angezogen werden (8,9N / m)

Achtung!

Die Angaben zur Messerbefestigung, zum Messerüberstand, zur Messerdicke, zur min. Einspanlänge und zum optimalen Anzugsmoment der Messerbefestigungsschrauben müssen eigenen eingehalten werden.

Hobelmesser einstellen, Fig. 16a,b,c

Die HSS Hobelmesser sind im Werk eingesetzt und richtig eingestellt.
- Wenn notwendig, können Sie wie nachstehend beschreiben, die Einstellung erneut machen oder verfeinern.
- Ein Hobelmesser nach dem andern einstellen
- Stellen Sie die Position des Hobelmessers mittels der Einstellschrauben alternative ein, bis die Schneide des Messers die beiden perfekt abgerichteten Bretter (dienen als Einstellehre) berührt, die auf dem Ausgangstisch aufgelegt sind.
- Stellen Sie den Eingangstisch auf einer Abrichthöhe von 2 mm ein.
- Drehen Sie die Hobelwelle bis das Messer auf maximaler Höhe stehen.

Die Hobelmesser sitzen auf dem Kopf der Einstellschrauben in der Nut der Hobelwelle. Lassen Sie das Messer gegen die Bretterkommen, indem Sie die Einstellschrauben mit einem Inbusschlüssel Herausdrehen.
- Richten Sie den Messerhalter aus und machen Sie eine erneute Kontrolle der Position der Messer.
- Überprüfung der Messer Legen Sie ein abgerichtetes Brett (=Einstell-lehre) auf den Ausgangstisch und markieren Sie die Position des Brettes.

Indem Sie die Hobelwelle in Schneiderichtigung von Hand drehen, soll die Messerschneide das Brett um x = 2 bis 3mm verschiben. Fahren Sie diese Prüfung fur jedem Messer auf der Bedieneite und auf der anderen Seite aus.

Ohne eine sorgfällige Einstellung kann nicht genau abgerichtet werden.

Die Druckschrauben der Keilleiste mit Gabelschluss fest anziehen. (8,9 N/m)
- Alle Hobelmesser in gleicher Weise einstellen und klemmen
- Nach jedem Messerwechsel Probelauf vornehmen und danach die Druckschauben nachziehen. (8,9 N/m)

Vor Inbetriebnahme der Hobelwelle muß geprüft werden, ob nach vorstehend aufgehrten Hinweisen vorgegangen wurde.

Vor Einschalten der Maschine sind die allgemeinen Sicherheitseinweise zu beachten.

Hobelmesser schleifen

Stumpfe Hobelmesser erhöhen die Unfallgagehr, die Arbeitsleistung ist nicht mehr gewährleistet.

Die Hobelmesser nur bis 16mm Messerhöhe nachschleifen. Der Messerschneidwinkel soll 40± 2 Grad betragen.

Zum Nachschleifen die Hobelmesser zu einem autorisierten Schleifbetrieb bringen, oder an das Herstellerwerk zurückschicken.

Scheppach

Fabrikation von Holzbearbeitungsmaschinen GmbH

Günzburgr Straße 69

D-89335 Ichenhausen / BRD

Hobelmesser:

Plana 3.1c

Satz HS-Hobelmesser 250:790 2200 601

Satz Wendemesser 250:3304200030

Satz Messertrager 250:3304300038

Plana 4.1c

Satz HS-Hobelmesser 310: 330 4000 010

Satz HW-Hobelmesser 310:7302200603

Satz Wendemesser 310: 330 4200 031

Satz Messertrager 310: 790 2200 602

Plana 6.1c

Satz HS-Hobelmesser 410:7902200604

Service-Informationen

Es ist zu beachten, dass bei thisem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleib unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Verschleitelle:* Keilriemen, Kohlebürsten, Hobelmesser

• nicht zwingend im Lieferumfang enthalten!

Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist damit wieder verwendbar oder kann dem Rohstoffkreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedene Materialien, wie z.B. Metall und Kunststoffe. Werfen Sie Batterien nicht in den Hausmull, ins Feuer oder ins Wasser. Batterien sollen gesamt melt, recycliert oder umweltfreundlich entsorgt werden. Führten Sie defekte Bauteile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschaft oder in der Gemeindeverwaltung nach!

Altgeräte dürfen nicht in den Hausmüll!

Dieses Symbol weist daraufhin, dass desses Produkt gemäß Richtlinie über Elektro- und Elektronik-Altgerate (2012/19/EU) und nationalen Gesetzen nicht über den Hausmull entsorgt werden darf. Dieses Produkt muss bei einer davon vorgesehen Sammelstelle abgegeben werden. Dies kann z. B. durch Rückgabe beim Kauf einesähnlichen Produkts oder durch Abgabe bei einer autorisierten Sammelstelle für die Wiederaufbereitung von Elektro- und Elektronik-Altgerate geschehen. Der unsachgemäß Umgang mit Altgeräten kann aufgrund potenti

ell gefährlicher Stoffe, die halten sind, negative Auswirkungen auf die Umwelt und die menschliche Gesundheit haben. Durch die sachgemäß Entsorgung these Products tragien Sie außer dem zu einer effektiven Nutzung natürlicher Ressourcen bei. Informationen zu Sammelstellen für Altgeräte erhalten Sie bei ihrer Stadtverwaltung, dem öffentlich-rechtlichen Entsorgungsträger, einer autorisierten Stelle für die Entsorgung von Elektro- und Elektronik-Altgeräten oder ihrer Müllabfuhr.

Störungsabhilfe

Störung Mögliche Ursache Abhilfe
1. Unregelmäßiger und aussetzender Transport beim Dickenhobeln	Dickentisch verharzt bzw. nicht eingelt. Dickentisch regelmäßiger reinigen und einsprühen (Gleitspray) Dies gilt vor allem bei feuchten und harzigen Hölzern.
2. Werkstückabsatz beim Abrichthobeln	Dies ist auf schlecht eingestellte Hobelmesser zusuführen	Die Einstellung der Hobelmesser muß mit großer Sorgfalt, unter Zuhilfennahme der Einstellehre, durch-geführt werden.
3. Werkstückengauigkeit beim Abrichthobeln (hohl, ballig)	Bei nicht genau parallel stehenden Abrichttischen in Folge von unsachgemäßem Transport oder ähnlich. Maschine nie an den Tischen anheiten.	Starren Abrichttisch 1 mm über Hobelwellenkörper sowie parallel zur Grundplatte einstellen.
Elektrotechnische Wartungsarbeiten)dürfen nur von einer Elektrofachkraft durchgeführt werden!
Beim Entsorgen der Maschine,müssen die die örtlichen gesetzlichen Bestimmungen eingehalten werden.

Scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH

Günzburgrstera 69

0-89335 Ichenhausen / BRD

Planing knives:

Plana 3.1c

Set of HS-planing knives 250:790 2200 601

Set of reversible knives 250: 330 4200 030

■ EQUIPEMENT ET REGLAGE DE LA MACHINE

Scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH

Günzburgers StraBe 69

D-89335 Ichenhausen

Fers de rabot:

Plana 3.1c

Jeu de fers HS 250: 790 2200 601

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

GünzburgerstraBe 69

D-89335 Ichenhausen / Németorszag

Gyalukesek:

Plana 3.1c

Produzovaci kabely do delky 25 m mit prümér

1,5 milimetre Čtverecniho, >25m / 2,5mm^2

Fabrikation von Holzbearbeitungsmaschinen GmbH

D-89335 Ichenhausen / SRN

Hoblovací noze:

Plana 3.1c

Sada HS hoblovacich nozu 250:790 2200 601

Sada oboustrannych noz2 250:3304200030

Sada drzaku nozu 250:3304300038

Plana 4.1c

Sada HS hoblovacich noz310: 330 4000 010

Sada HW hoblovacich nozù 310:730 2200 603

Sada oboustrannych noz3 310:3304200031

Sada drzaku nozhu 310:7902200602

Plana 6.1c

Sada HS hoblovacich nozú 410:790 2200 604

Servisni informace

Fabrikation von Holzbearbeitungsmaschinen GmbH

GünzburgerstraBe 69

D-89335 Ichenhausen / BRD

Hoblovacionoze:

Plana 3.1c

Suprava hoblovacich nozov HS 250: 790 2200 601

Suprava obostrannych nozov 250:

3304200030

Suprava nozovych drziakov 250:

3304300038

Plana 4.1c

Suprava hoblovacich nozov HS 310: 330 4000 010

Suprava hoblovacich nozov HW 310:

7302200603

Suprava obojstrannych nozov 310:

3304200031

Suprava nozovych drziakov 310:

7902200602

Plana 6.1c

Suprava hoblovacich nozov HS 410:

7902200604

Servisné informácie

• Stel elektrische gereedschappen nicht bloot aan de regen. Gebruik elektrische gereedschappen nicht in vochtige of natte omgeving.

3. Bescherm u gegen elektrische schok

10. Gebruik de kabel nicht als gereedschap

17. Verlengkabel in open lucht

Vanwege verpakkingstechnische redenen is uw schaafmachine nicht volledig gemonteerd.

Positie oder = Stop

Fabrikation von Holzbearbeitungsmaschinen GmbH

Offschnittliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andemfalls verteil der Käufer sümmtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei likertiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jeder Maschinenentfall, dass innerhalb dieser Zeit nachweisbar in Folge Material-oder

Fertigungsehler unbrachbar werden solte, kostenlos erseten. Für Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile liegt drtger Kaufer. Wandlungs- und Minderungsansprüche und sonstige Schadenersatzansprüche sind ausgeschlossen.

Warranty GB
