FN120952.1 - Ventilator Emerio - Kostenlose Bedienungsanleitung

Marke	Emerio
Modell	FN120952.1
Produkttyp	Ventilator mit Holzstativ
Versorgungsspannung	220-240 V ~ 50/60 Hz
Leistungsaufnahme	47 W
Maximaler Luftdurchsatz	66,83 m³/min
Servicewert (SV)	1,42 (m³/min)/W
Schallleistungspegel	65,75 dB(A)
Maximale Luftgeschwindigkeit	3,60 m/s
Anzahl der Geschwindigkeitsstufen	3 (I, II, III)
Oszillationsfunktion	Ja (Taste am Motor)
Neigungswinkel einstellbar	Ja (die schwarzen Knöpfe lösen)
Höhe verstellbar	Ja (Höhenverstellrohr)
Material des Stativs	Holz
Schutzgitter	Vorder- und Rückseite
Empfohlene Verwendung	Innenräume, ebene und trockene Oberflächen
Pflege	Mit einem feuchten Tuch reinigen, Gitter absaugen
Sicherheit	Nicht eintauchen, nicht ohne Gitter verwenden, vor der Reinigung Netzstecker ziehen
Garantie	2 Jahre
Recycling	Entsorgung gemäß WEEE-Richtlinie 2012/19/EU

Häufig gestellte Fragen - FN120952.1 Emerio

Wie montiere ich das Stativ des Ventilators?

Um das Stativ zu montieren, entfernen Sie die Befestigungsschrauben und Muttern von der Halterung. Befestigen Sie jedes Holzbein an der Halterung, indem Sie die Löcher ausrichten und die Schrauben festziehen. Öffnen Sie die Beine und verbinden Sie die drei Metallverbindungsrohre mit den Flügelschrauben. Stellen Sie schließlich das Höhenverstellrohr ein und ziehen Sie den Verriegelungsknopf fest.

Wie stelle ich die Höhe des Ventilators ein?

Lösen Sie den Verriegelungsknopf am Einstellrohr, stellen Sie die gewünschte Höhe ein und ziehen Sie den Knopf wieder fest.

Wie reinige ich den Ventilator?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Reinigen Sie die Außenseite mit einem feuchten Tuch. Für die Gitter verwenden Sie eine trockene Bürste oder einen Staubsauger. Tauchen Sie den Ventilator niemals ins Wasser.

Was tun, wenn der Ventilator nicht funktioniert?

Überprüfen Sie, ob das Netzkabel eingesteckt ist und die Steckdose funktioniert. Stellen Sie sicher, dass der Geschwindigkeitsschalter nicht auf '0' steht. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Kann ich den Ventilator ohne das vordere Gitter verwenden?

Nein, verwenden Sie das Produkt niemals ohne die montierten Gitter, da dies zu schweren Verletzungen führen kann. Die Gitter schützen vor Kontakt mit den rotierenden Flügeln.

Wie aktiviere ich die Oszillation?

Drücken Sie den Oszillationsknopf oben am Motor, um die Oszillation zu aktivieren. Zum Stoppen ziehen Sie den Knopf nach oben.

Wie laut ist der Ventilator?

Der Schallleistungspegel beträgt 65,75 dB(A), was einer moderaten Lautstärke entspricht.

Kann der Ventilator im Freien verwendet werden?

Nein, dieses Gerät ist nur für den Innenbereich geeignet. Verwenden Sie es nicht im Freien.

Wie stelle ich die Neigung des Ventilators ein?

Lösen Sie die beiden schwarzen Knöpfe (groß und klein) an der Motorhalterung, neigen Sie den Ventilatorkopf auf den gewünschten Winkel und ziehen Sie die Knöpfe wieder fest.

Was tun, wenn das Netzkabel beschädigt ist?

Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem Kundendienst oder einer qualifizierten Person ausgetauscht werden, um Gefahren zu vermeiden. Verwenden Sie das Gerät nicht mit einem beschädigten Kabel.

BEDIENUNGSANLEITUNG FN120952.1 Emerio

Ventilator mit Holzstativ (DE)

Bedienungsanleitung – Deutsch.... - 8 -

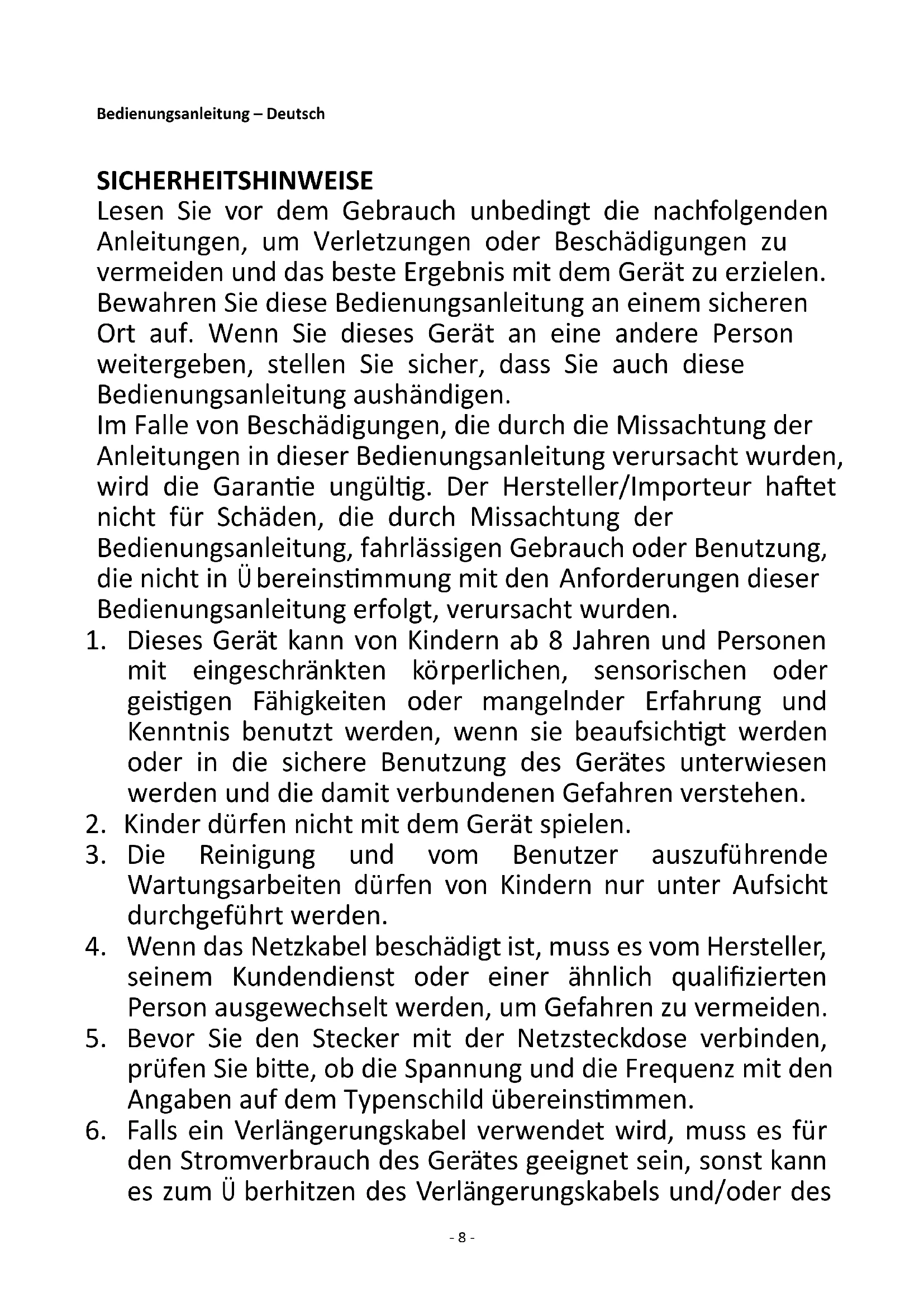

Lesen Sie vor dem Gebrauch unbedingt die nachfolgenden Anleitungen, um Verletzungen oder Beschädigungen zu vermeiden und das beste Ergebnis mit dem Gerät zu erzielen. Bewahren Sie diese Bedienungsanleitung an einem sicheren Ort auf. Wenn Sie dieses Gerät an eine andere Person weitergeben, stellen Sie sicher, dass Sie auch diese Bedienungsanleitung aushändigen.

Im Falle von Beschädigungen, die durch die Missachtung der Anleitungen in dieser Bedienungsanleitung verursacht wurden, wird die Garantie ungültig. Der Hersteller/Importeur haftet nicht für Schäden, die durch Missachtung der Bedienungsanleitung, fahrlässigen Gebrauch oder Benutzung, die nicht in Übereinstimmung mit den Anforderungen dieser Bedienungsanleitung erfolgt, verursacht wurden.

1. Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis benutzt werden, wenn sie beaufsichtigt werden oder in die sichere Benutzung des Gerätes unterwiesen werden und die damit verbundenen Gefahren verstehen.

2. Kinder dürfen nicht mit dem Gerät spielen.

3. Die Reinigung und vom Benutzer auszuführende Wartungsarbeiten dürfen von Kindern nur unter Aufsicht durchgeführt werden.

4. Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem Kundendienst oder einer ähnlich qualifizierten Person ausgewechselt werden, um Gefahren zu vermeiden.

5. Bevor Sie den Stecker mit der Netzsteckdose verbinden, prüfen Sie bitte, ob die Spannung und die Frequenz mit den Angaben auf dem Typenschild übereinstimmen.

6. Falls ein Verlängerungskabel verwendet wird, muss es für den Stromverbrauch des Gerätes geeignet sein, sonst kann es zum Ü berhitzen des Verlängerungskabels und/oder des

Steckers kommen. Es besteht Verletzungsgefahr durch Stolpern über das Verlängerungskabel. Lassen Sie Vorsicht walten, um gefährliche Situationen zu vermeiden.

1. Ziehen Sie den Netzstecker aus der Steckdose, wenn das Gerät nicht benutzt und bevor es gereinigt wird.

2. Achten Sie darauf, dass das Netzkabel nicht über scharfe Kanten hängt und halten Sie es von heißen Objekten und offenen Flammen fern.

3. Tauchen Sie das Gerät oder den Netzstecker nicht in Wasser oder andere Flüssigkeiten. Es besteht Lebensgefahr aufgrund von Stromschlag!

4. Um den Stecker aus der Steckdose zu entfernen, ziehen Sie am Stecker. Ziehen Sie nicht am Kabel.

5. Berühren Sie das Gerät nicht, wenn es ins Wasser gefallen ist. Ziehen Sie den Stecker aus der Steckdose, schalten Sie das Gerät aus und schicken Sie es an einen autorisierten Kundendienst zwecks Reparatur.

6. Den Netzstecker des Gerätes nicht mit einer nassen Hand aus der Steckdose ziehen oder mit der Steckdose verbinden.

7. Versuchen Sie unter keinen Umständen, das Gehäuse des Gerätes zu öffnen oder das Gerät selbst zu reparieren. Dies könnte einen Stromschlag verursachen.

8. Lassen Sie das Gerät während des Gebrauchs niemals unbeaufsichtigt.

9. Dieses Gerät ist nicht für den gewerblichen Gebrauch konzipiert.

10. Verwenden Sie das Gerät nur zu seinem bestimmungsgemäßen Zweck.

11. Wickeln Sie das Kabel nicht um das Gerät und knicken Sie es nicht.

12. Halten Sie das Gerät von Feuchtigkeit fern und schützen Sie es vor Spritzern.

13. Benutzen Sie das Gerät auf einer ebenen, trockenen und hitzebeständigen Fläche.

14. Lagern oder benutzen Sie das Gerät nicht im Freien.

15. Bewahren Sie das Gerät an einem trockenen, für Kinder unzugänglichen Ort (in seiner Verpackung) auf.

16. Stecken Sie niemals Finger oder andere Objekte durch das Ventilatorschutzgitter, wenn der Ventilator läuft.

17. Lassen Sie das Produkt niemals ohne das Ventilatorschutzgitter laufen, da es sonst zu schweren Verletzungen kommen könnte.
18. Das Gerät muss vor dem Gebrauch komplett zusammengebaut werden.
19. Achten Sie auf langes Haar! Es kann sich aufgrund der Luftwirbel im Ventilator verfangen.
20. Richten Sie den Luftstrom nicht über längere Zeit auf Personen.
21. Vergewissern Sie sich, dass der Ventilator ausgeschaltet und der Netzstecker gezogen ist, bevor Sie das Schutzgitter entfernen.

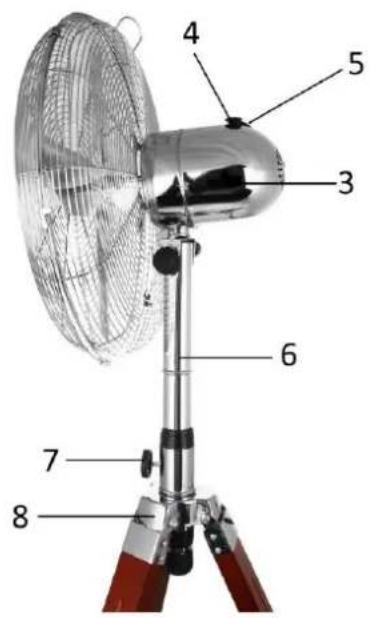

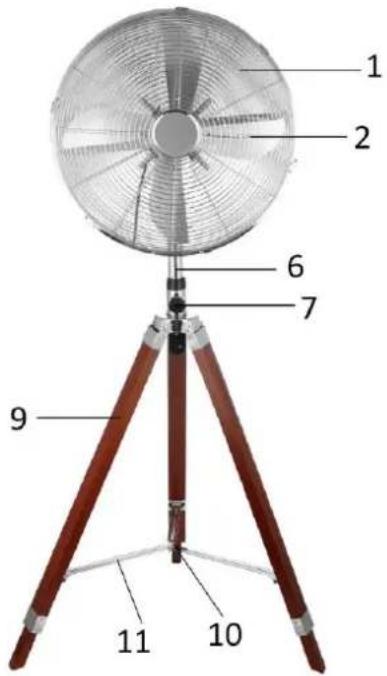

BESCHREIBUNG DER TEILE

1. Ventilatorschutzgitter
2. Ventilatorflügel
3. Motor
4. Oszillierungsknopf
5. Geschwindigkeitsstufenregler
6. Höhenverstellbares Rohr
7. Feststellschraube
8. Stativhalter
9. Stativbein
10. Befestigungsflügelschraube
11. Metallverbindungsrohr

** Bitte führen Sie die Montage entsprechend den Anleitungen korrekt durch.

1. Montage der Stativbeine

1) Entfernen Sie die Feststellschrauben und Muttern von der Dreifußständerhalterung.

2) Befestigen Sie den Metallteil des hölzernen Dreifußstandbeins an der Halterung, richten Sie die Löcher aneinander aus und stecken Sie die Feststellschrauben durch die Halterung. Achten Sie auf die Ausrichtung des Standbeinendes.

3) Setzen Sie die Mutter auf das vorstehende Schraubenende und ziehen Sie die Mutter fest.

4) Wiederholen Sie die Schritte für die anderen beiden Standbeine.

5) Nehmen Sie die Flügelbefestigungsschrauben aus dem kleinen Beutel.

6) Ziehen Sie die Standbeine auseinander, verbinden Sie die drei Metallverbindungsrohre mithilfe der Flügelbefestigungsschrauben.

7) Stellen Sie das höhenverstellbare Rohr auf die gewünschte Höhe ein und ziehen Sie den Feststellknopf fest.

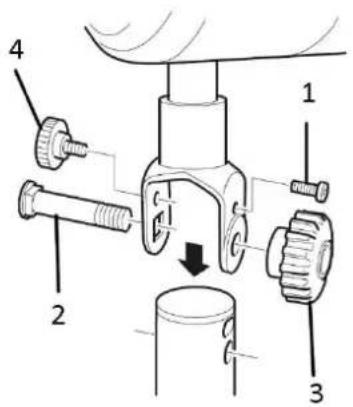

1. Motorgehäusemontage

1) Stellen Sie den Dreifuß auf den Boden.

2) Entfernen Sie den großen schwarzen Knopf und die Befestigungsschraube von der Oberseite des Teleskoprohrs. Lösen Sie den Knopf und ziehen Sie den Bolzen gerade heraus. (Abb. 8)

3) Lösen Sie die kleine Schraube (1) und die schwarze Rändelschraube (4) von der Halterung am Motorgehäuse.

4) Setzen Sie das Motorgehäuse auf das verstellbare Rohr, stecken Sie den Befestigungsbolzen (2) durch die Halterung und das Rohr. Hinweis: Der quadratische Abschnitt unter dem Bolzenkopf muss mit dem quadratischen Loch in der Halterung fluchten.

5) Achten Sie auf die Position der Schrauben gemäß dem nachfolgenden Bild. Ziehen Sie die kleine Schraube (1) in Position und drehen Sie die kleine schwarze Rändelschraube (4) ein, aber ziehen Sie sie nicht fest. Befestigen Sie dann die große schwarze Rändelschraube (3) auf den Befestigungsbolzen (2).

6) Stellen Sie den Neigungswinkel des Ventilatorkopfes auf die gewünschte Position ein und ziehen Sie dann sowohl den kleinen als auch den großen schwarzen Knopf fest.

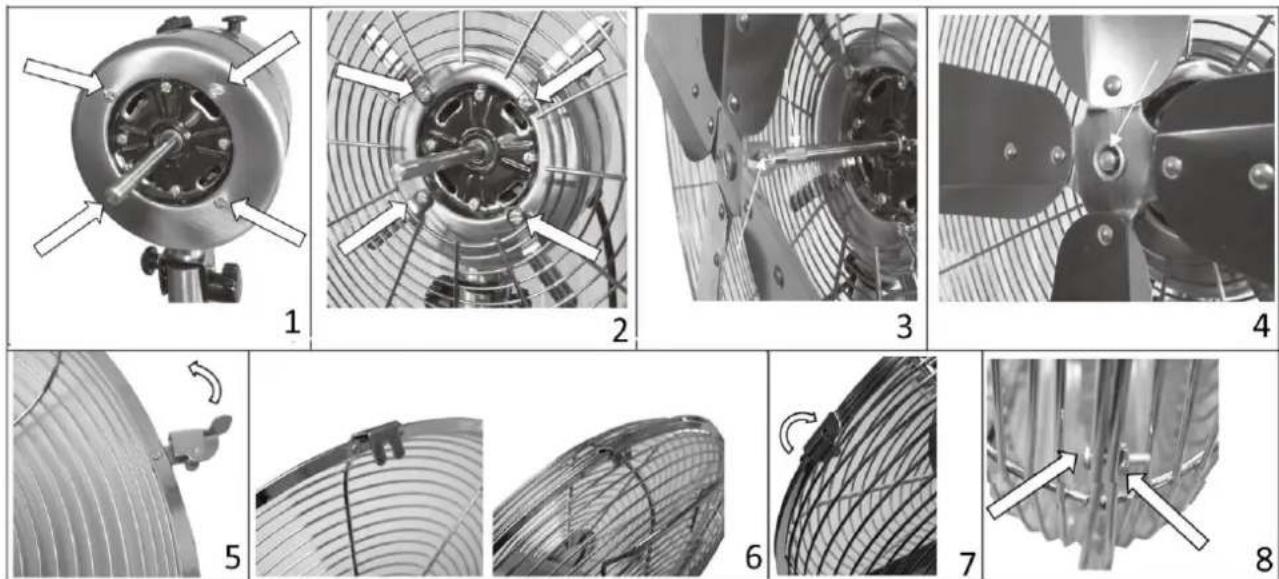

1. Zusammenbau von Schutzvorrichtungen und Rotor

1) Zur Montage der Ventilatorschutzgitter und des Rotors müssen zuerst die 4 Befestigungsschrauben des hinteren Schutzes vom Motor entfernt werden. (Abb. 1)

2) Bringen Sie das hintere Schutzgitter in seine Position (mit dem Griff auf der Rückseite des Schutzgitters oben) und setzen Sie die 4 Schrauben wieder ein und ziehen Sie sie fest. (Abb. 2)

3) Schieben Sie den Rotor auf die Spindel und achten Sie darauf, dass die Schraube mit der „flachen“ Fläche auf der Spindel ausgerichtet ist. (Abb. 3)

4) Drücken Sie so lange, bis das Spindelende bündig mit dem Ende der Ventilatorflügelbohrung abschließt, und ziehen Sie dann die Schraube fest. (Abb. 4)

5) Öffnen Sie alle Verriegelungsclips an den Seiten des Frontschutzgitters. (Abb. 5)

6) Bringen Sie das Frontschutzgitter in seine Position, indem Sie die Aufnahmeplatte wie abgebildet über der Oberseite des hinteren Schutzgitters ausrichten und nach unten drücken. (Abb. 6)

7) Sichern Sie die beiden Schutzgitter, indem Sie die Clips über dem Außenrand schließen. (Abb. 7)

8) Schrauben Sie dann mit der kleinen Mutter und Schraube die beiden Schutzgitter an der Unterseite zusammen. (Abb. 8)

BEDIENUNGSANLEITUNG

1. Stecken Sie das Netzteil in eine passende Steckdose.

2. Schalten Sie den Ventilator mithilfe des Stufenschalters am Motorgehäuse ein. „0“ = aus, „I“ = niedrige Drehgeschwindigkeit, „II“ = mittlere Drehgeschwindigkeit, „III“ = hohe Drehgeschwindigkeit.

3. Neigewinkel: Sie können die großen und kleinen schwarzen Rändelschrauben an der Motorhalterung lösen, um den Ventilator in die gewünschte Position zu stellen. Fixieren Sie dann die Höheneinstellung, indem Sie die Schrauben anziehen.

4. Pendelbewegung: Um den Ventilatorkopf hin- und herschwenken zu lassen, drücken Sie den Oszillationsknopf oben am Motor nach unten. Um die Pendelbewegung des Ventilatorkopfes zu stoppen, ziehen Sie den Oszillationsknopf heraus.

REINIGEN

1. Schalten Sie das Gerät vor der Pflege bzw. dem Reinigen und nach jeder Benutzung aus und ziehen Sie das Netzkabel aus der Steckdose.

2. Tauchen Sie das Gerät niemals in Wasser ein (Gefahr eines Kurzschlusses)! Wischen Sie das Gerät zum Reinigen einfach nur mit einem feuchten Tuch ab und trocknen Sie es dann sorgfältig. Trennen Sie das Gerät immer erst vom Stromnetz!

3. Achten Sie darauf, dass sich am Lufteinlass- und Luftauslassgitter keine übermäßigen Staubablagerungen bilden und reinigen Sie diese gelegentlich mit einer trockenen Bürste oder einem Staubsauger.

TECHNISCHE DATEN

Betriebsspannung: 220-240V\~ 50/60Hz

Leistung: 50W

GARANTIE UND KUNDENSERVICE

Vor der Lieferung werden unsere Geräte einer strengen Qualitätskontrolle unterzogen. Wenn, trotz aller Sorgfalt, während der Produktion oder dem Transport Beschädigungen aufgetreten sind, senden Sie das Gerät zurück an den Händler. Zusätzlich zu den gesetzlichen Rechten hat der Käufer die Option, gemäß den folgenden Bedingungen Garantie zu fordern:

Wir bieten eine 2-jahres-Garantie für das erworbene Gerät, beginnend am Tag des Verkaufs. Defekte, die aufgrund von unangemessenem Umgang mit dem Gerät entstehen und Störungen aufgrund von Eingriffen und Reparaturen Dritter oder das Montieren von nicht-Originalteilen werden nicht von dieser Garantie abgedeckt. Die Quittung immer aufbewahren, ohne Quittung wird jegliche Garantie ausgeschlossen. Bei Schäden durch Nichteinhalten der Bedienungsanleitung erlischt die Garantie, Wir sind für daraus resultierende Folgeschäden nicht haftbar. Für Materialschäden oder Verletzungen aufgrund falscher Anwendung oder Nichtbefolgen der Sicherheitshinweise sind wir nicht haftbar. Schäden an den Zubehörteilen bedeutet nicht, dass das gesamte Gerät kostenlos ausgetauscht wird. In diesem Fall kontaktieren Sie unseren Kundendienst. Zerbrochenes Glas oder Kunststoffteile sind immer kostenpflichtig. Schäden an Verbrauchsmaterialien oder Verschleißteilen, sowie Reinigung, Wartung oder Austausch der besagten Teile werden durch die Garantie nicht abgedeckt und sind deshalb kostenpflichtig.

UMWELTGERECHTE ENTSORGUNG

Wiederverwertung – Europäischen Richtlinie 2012/19/EG

Dieses Symbol zeigt an, dass das Produkt nicht zusammen mit Haushaltsabfällen entsorgt werden darf. Um Umwelt- und Gesundheitsschäden durch unkontrollierte Abfallentsorgung zu verhindern, bitte verantwortungsbewusst entsorgen, um die nachhaltige Wiederverwertung von Ressourcen zu fördern.

Nutzen Sie zur Rückgabe Ihres Altgeräts bitte die Rückgabe- und Sammelsysteme oder wenden Sie sich an den Händler bei dem Sie dieses Gerät erworben haben. Dieser kann das Gerät umweltschonend entsorgen.

ERP-Informationen (DE)

Erklärt für das im Folgenden beschriebene Produkt:

Erforderliche Angaben

Die erwähnten Informationen zur Identifizierung des FN-120952.1[Ventilator mit Holzstativ]
Bezeichnung	Symbol	Wert	Einheit
Maximaler Volumenstrom	F	66,83	m^3/min
Ventilator-Leistungsaufnahme	P	47,0	W
Serviceverhältnis	SV	1,42	(m^3/min)/W
Leistungsaufnahme im Bereitschaftszustand	P_SB	-	W
Ventilator-Schallleistungspegel	L_WA	65,75	dB(A)
Maximale Luftgeschwindigkeit	c	3,60	m/s
Messnorm für die Ermittlung des Serviceverhältnisses	IEC 60879:1986 (corr. 1992)
Kontaktadresse für weitere Informationen	EMERIO Switzerland AGIndustriestrasse 476300 ZugSwitzerland

Erfüllt die Anforderung der Richtlinien des Rates:

VERORDNUNG (EU) Nr. 206/2012 DER KOMMISSION vom 6. März 2012 und Anpassung der VERORDNUNG (EU) 2016/2282 DER KOMMISSION zur Durchführung der Richtlinie 2009/125/EG des Europäischen Parlaments und des Rates im Hinblick auf die Festlegung von Anforderungen an die umweltgerechte Gestaltung von Raumklimageräten und Komfortventilatoren

Informationen bezügliche Aufstellung, Nutzung und Wartung des Produktes sowie Elektro- und Elektronik-Altgeräten (WEEE) finden Verbraucher in der Bedienungsanleitung, die in der Verpackung mitgeliefert wird.
