FN120952.1 - Ventilatore Emerio - Manuale utente e istruzioni gratuiti

Marca	Emerio
Modello	FN120952.1
Tipo di prodotto	Ventilatore con treppiede in legno
Tensione di alimentazione	220-240 V ~ 50/60 Hz
Potenza assorbita	47 W
Portata d'aria massima	66,83 m³/min
Valore di servizio (SV)	1,42 (m³/min)/W
Livello di potenza acustica	65,75 dB(A)
Velocità massima dell'aria	3,60 m/s
Numero di velocità	3 (I, II, III)
Oscillazione	Sì (pulsante sul motore)
Inclinazione regolabile	Sì (allentare i pulsanti neri)
Altezza regolabile	Sì (tubo di regolazione in altezza)
Materiale del treppiede	Legno
Griglie di protezione	Anteriore e posteriore
Utilizzo raccomandato	Interno, superficie piana e asciutta
Manutenzione	Pulire con un panno umido, aspirare le griglie
Sicurezza	Non immergere, non utilizzare senza griglie, scollegare prima della pulizia
Garanzia	2 anni
Riciclaggio	Conforme alla direttiva RAEE 2012/19/UE

Domande frequenti - FN120952.1 Emerio

Come assemblare il treppiede del ventilatore?

Per assemblare il treppiede, rimuovere le viti di fissaggio e i dadi dal supporto. Fissare ciascun piede in legno al supporto allineando i fori e serrare le viti. Aprire i piedi, collegare i tre tubi di collegamento metallici con le viti a farfalla. Infine, regolare il tubo di regolazione in altezza e serrare il pulsante di bloccaggio.

Come regolare l'altezza del ventilatore?

Allentare il pulsante di bloccaggio sul tubo di regolazione, regolare all'altezza desiderata, quindi serrare il pulsante.

Come pulire il ventilatore?

Spegnere e scollegare l'apparecchio. Utilizzare un panno umido per pulire l'esterno. Per le griglie, utilizzare una spazzola asciutta o un aspirapolvere. Non immergere mai il ventilatore in acqua.

Cosa fare se il ventilatore non funziona?

Verificare che il cavo di alimentazione sia ben collegato e che la presa di corrente funzioni. Assicurarsi che l'interruttore di velocità non sia su '0'. Se il problema persiste, contattare il servizio post-vendita.

Posso usare il ventilatore senza la griglia anteriore?

No, non utilizzare mai il prodotto senza le sue griglie assemblate, poiché potrebbe causare gravi lesioni. Le griglie proteggono dal contatto con le pale in rotazione.

Come attivare l'oscillazione?

Premere il pulsante di oscillazione situato sulla parte superiore del motore per attivare l'oscillazione. Per fermarla, tirare il pulsante verso l'alto.

Qual è il livello sonoro del ventilatore?

Il livello di potenza acustica è di 65,75 dB(A), che corrisponde a un rumore moderato.

Il ventilatore può essere utilizzato all'esterno?

No, questo apparecchio è progettato per uso interno solo. Non utilizzarlo all'aperto.

Come regolare l'inclinazione del ventilatore?

Allentare i due pulsanti neri (grande e piccolo) del fissaggio del motore, inclinare la testa del ventilatore all'angolo desiderato, quindi serrare i pulsanti.

Cosa fare se il cavo di alimentazione è danneggiato?

Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo servizio post-vendita o da una persona qualificata per evitare pericoli. Non utilizzare l'apparecchio con un cavo danneggiato.

MANUALE UTENTE FN120952.1 Emerio

Ventola con piedistallo in legno (IT)

Content – Inhalt – Teneur – Contenuto

Manuale d'istruzioni – Italiano.... - 22 -

SAFETY INSTRUCTIONS

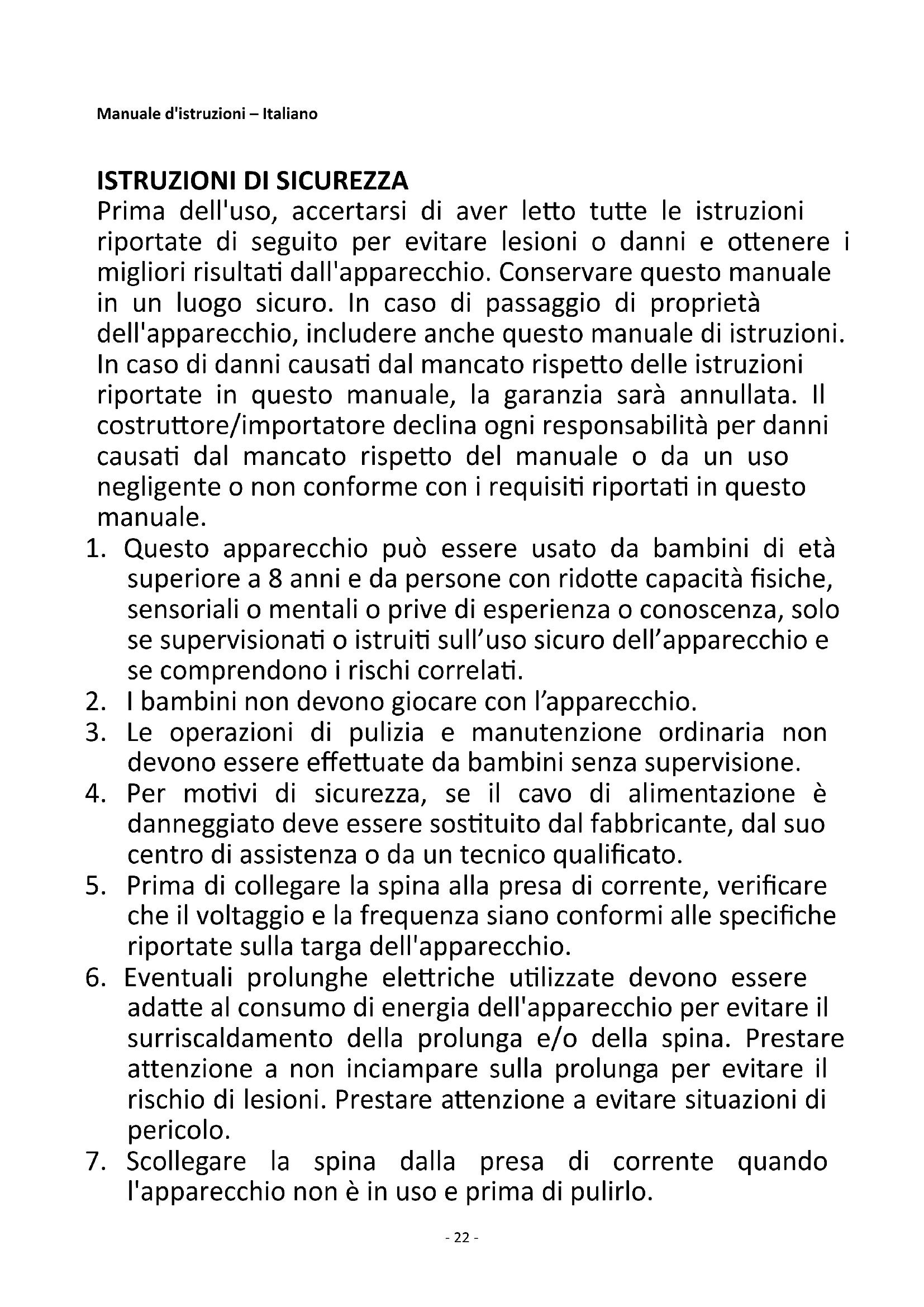

ISTRUZIONI DI SICUREZZA

Prima dell'uso, accertarsi di aver letto tutte le istruzioni riportate di seguito per evitare lesioni o danni e ottenere i migliori risultati dall'apparecchio. Conservare questo manuale in un luogo sicuro. In caso di passaggio di proprietà dell'apparecchio, includere anche questo manuale di istruzioni. In caso di danni causati dal mancato rispetto delle istruzioni riportate in questo manuale, la garanzia sarà annullata. Il costruttore/importatore declina ogni responsabilità per danni causati dal mancato rispetto del manuale o da un uso negligente o non conforme con i requisiti riportati in questo manuale.

1. Questo apparecchio può essere usato da bambini di età superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o prive di esperienza o conoscenza, solo se supervisionati o istruiti sull'uso sicuro dell'apparecchio e se comprendono i rischi correlati.
2. I bambini non devono giocare con l'apparecchio.
3. Le operazioni di pulizia e manutenzione ordinaria non devono essere effettuate da bambini senza supervisione.
4. Per motivi di sicurezza, se il cavo di alimentazione è danneggiato deve essere sostituito dal fabbricante, dal suo centro di assistenza o da un tecnico qualificato.
5. Prima di collegare la spina alla presa di corrente, verificare che il voltaggio e la frequenza siano conformi alle specifiche riportate sulla targa dell'apparecchio.
6. Eventuali prolunghe elettriche utilizzate devono essere adatte al consumo di energia dell'apparecchio per evitare il surriscaldamento della prolunga e/o della spina. Prestare attenzione a non inciampare sulla prolunga per evitare il rischio di lesioni. Prestare attenzione a evitare situazioni di pericolo.

7. Scollegare la spina dalla presa di corrente quando l'apparecchio non è in uso e prima di pulirlo.

8. Assicurarsi che il cavo di alimentazione non penda da bordi appuntiti e tenerlo lontano da oggetti caldi e fiamme libere.

9. Non immergere l'apparecchio o la spina in acqua o altri liquidi. Pericolo di morte a causa delle scosse elettriche!
10. Per scollegare la spina dalla presa di corrente, tirare la spina e non il cavo.
11. Non toccare l'apparecchio se è caduto nell'acqua. Scollegare la spina dalla presa di corrente, spegnere l'apparecchio e inviarlo a un centro di assistenza autorizzato per la riparazione.
12. Non collegare o scollegare l'apparecchio dalla presa di corrente con le mani bagnate.
13. Non tentare mai di aprire l'involucro dell'apparecchio o di riparare l'apparecchio per evitare il rischio di scossa elettrica.
14. Non lasciare mai l'apparecchio incustodito quando è in funzione.
15. Questo apparecchio non è progettato per l'uso commerciale.
16. Non usare l'apparecchio per scopri diversi da quelli previsti.
17. Non avvolgere il cavo intorno all'apparecchio e non piegarlo.
18. Tenere l'apparecchio lontano dall'umidità e proteggerlo dagli schizzi.
19. Usare l'apparecchio su una superficie piana, asciutta e resistente al calore.
20. Non conservare o usare l'apparecchio all'aria aperta.
21. Conservare l'apparecchio in un luogo asciutto e inaccessibile ai bambini (nella sua confezione).
22. Non introdurre dita o oggetti all'interno delle griglie della ventola quando è in funzione.
23. Non usare mai il prodotto senza le griglie di protezione per evitare il rischio di lesioni gravi.
24. L'apparecchio deve essere assemblato completamente prima dell'uso.
25. Prestare attenzione ai capelli lunghi, perché il flusso d'aria potrebbe risucchiarli nella ventola.
26. Non dirigere il flusso d'aria verso persone per lunghi periodi.
27. Assicurarsi che l'apparecchio sia scollegato dalla presa di corrente prima di rimuovere la protezione.

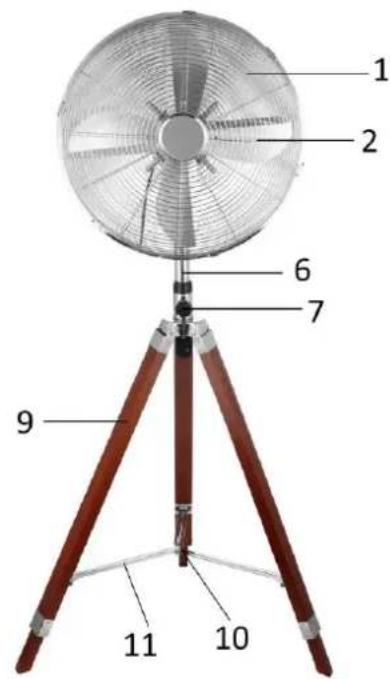

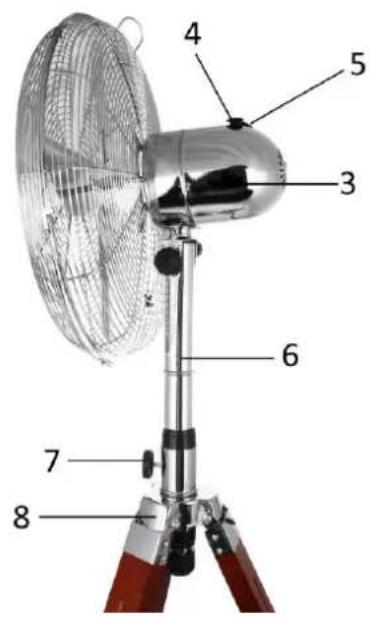

DESCRIZIONE COMPONENTI

1. Griglia di protezione
2. Ventola
3. Motore
4. Pulsante di oscillazione
5. Controllo della velocità
6. Tubo di regolazione dell'altezza
7. Manopola di fissaggio
8. Supporto del treppiede
9. Gamba del treppiede
10. Vite a farfalla
11. Asta di collegamento metallica

ISTRUZIONI DI MONTAGGIO

** Si prega di montare seguendo correttamente le presenti istruzioni.

1. Assemblaggio delle gambe del treppiede
   1) Rimuovere i dadi e le viti di fissaggio dal supporto del treppiede.
   2) Fissare la parte metallica della gamba del treppiede in legno al supporto del treppiede, allineare i fori e inserire le viti di fissaggio. Prestare attenzione all'orientamento dell'estremità finale della gamba.
   3) Avvitare il dado sull'estremità sporgente della vite e serrarlo.
   4) Ripetere la stessa procedura per le due gambe rimanenti.
   5) Estrarre le viti a farfalla dal sacchetto piccolo.
   6) Divaricare le gambe del treppiede e collegare le tre aste di collegamento metalliche con le viti a farfalla.
   7) Regolare il tubo di regolazione dell'altezza fino al livello desiderato, quindi serrare la manopola di fissaggio.

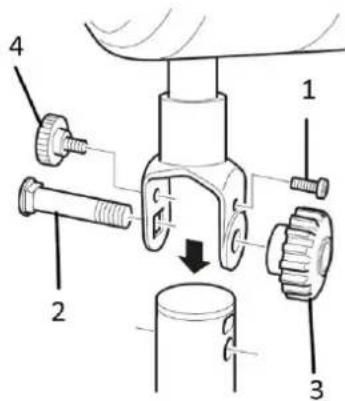

2. Assemblaggio dell'unità motore

1) Posizionare il treppiede in verticale.

2) Rimuovere la manopola nera grande (3) e il bullone di fissaggio (2) dalla parte superiore del tubo di regolazione. Svitare la manopola ed estrarre il bullone.

3) Allentare la vite piccola (1) e la manopola nera piccola (4) sul supporto dell'unità motore

4) Posizionare l'unità motore sull'estremità superiore del tubo di regolazione e inserire il bullone di fissaggio (2) attraverso il supporto e il tubo. Nota: la sezione quadrata sotto la testa del bullone deve essere allineata con il foro quadrato sul supporto.

5) Prestare attenzione alle posizioni delle viti facendo riferimento all'illustrazione. Serrare la vite piccola (1) in posizione e avvitare la manopola nera piccola (4) senza serrarla. Quindi inserire la manopola nera grande (3) sul bullone di fissaggio (2).

6) Regolare l'angolo di inclinazione della testa del ventilatore, quindi serrare completamente la manopola grande e la manopola piccola.

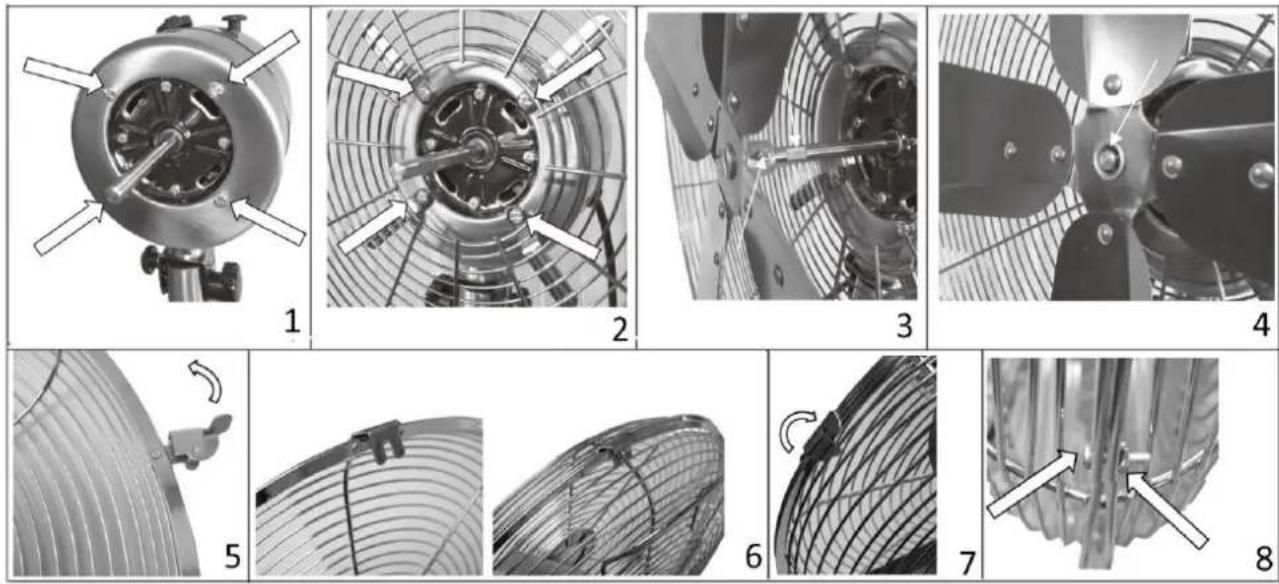

1. Assemblaggio delle protezioni e della ventola

1) Per assemblare le protezioni e la ventola, rimuovere le 4 viti di fissaggio posteriori dal motore (Fig. 1).

2) Installare la protezione posteriore in posizione (con l'impugnatura sul retro della protezione verso l'alto),

riposizionare le 4 viti e serrarle (Fig. 2).

3) Infilare la ventola sull'albero, assicurandosi che la vite sia allineata con la superficie "piatta" dell'albero, come illustrato (Fig. 3).
4) Spingere la ventola finché l'estremità dell'albero non è a filo con l'estremità del foro della ventola, quindi serrare la vite (Fig. 4).

5) Aprire tutti i fermagli di fissaggio ai lati della protezione anteriore (Fig. 5)
6) Installare la protezione anteriore in posizione allineando la piastra sulla parte superiore della protezione posteriore come illustrato, quindi spingerla verso il basso (Fig. 6)
7) Fissare le due protezioni chiudendo i fermagli sul bordo esterno (Fig. 7).
8) Quindi unire le due protezioni sulla parte inferiore usando il bullone e il dado piccoli (Fig. 8).

ISTRUZIONI OPERATIVE

1. Collegare il cavo di alimentazione ad una presa adatta.
2. Accendere il ventilatore con l'interruttore di velocità sull'alloggiamento motore. "0" = off, "1" = bassa velocità, "2" = velocità media, "3" = velocità alta.
3. Angolo di inclinazione: allentare la manopola nera grande e la manopola nera piccola sul supporto del motore per regolare l'inclinazione del ventilatore. Quindi fissare la posizione della ventilatore serrando le manopole.
4. Oscillazione: per far oscillare la testa del ventilatore, spingere verso il basso il pomello per l'oscillazione sulla parte superiore del motore. Per arrestare l'oscillazione della testa del ventilatore, tirare verso l'alto il pomello.

OPERAZIONI DI PULIZIA

1. Prima di svolgere le operazioni di pulizia sulla ventola dopo ogni utilizzo, spegnere il dispositivo e scollegarlo dalla presa.
2. Non immergere mai in acqua (pericolo di corto-circuito). Per pulire l'utensile, rimuovere lo sporco con un panno umido e quindi asciugarlo attentamente. Scollegare prima dalla presa.
3. Fare in modo che non si accumuli eccessiva polvere nelle ventole dell'aria in entrata e uscita e pulire occasionalmente utilizzando una spazzola asciutta o un aspirapolvere.

DATI TECNICI

Voltaggio di esercizio: 2 2 0 -240V \~ 50/60Hz

Consumo di energia: 50W

GARANZIA E SERVIZIO DI ASSISTENZA

Prima della fornitura, i nostri apparecchi vengono sottoposti ad un severo controllo di qualità. Se, nonostante la massima cura, si sono verificati danni durante la produzione o il trasporto, si prega di restituire l'apparecchio al

rivenditore. Oltre ai diritti legali previsti dalla legge, l'acquirente può far valere i diritti derivanti dalla seguente garanzia:

Concediamo 2 anni di garanzia sull'apparecchio acquistato; il periodo di garanzia inizia dal giorno dell'acquisto. Durante questo periodo ripariamo o sostituiamo gratuitamente ogni componente guasto, la cui malfunzione può essere manifestamente attribuita a difetti del materiale o al processo di produzione. In caso di apparecchio difettoso, rivolgersi direttamente al rivenditore.

I difetti derivanti da un uso scorretto dell'apparecchio e le malfunzioni dovute all'intervento o alla riparazione da parte di terzi o alla sostituzione di componenti con ricambi non originali non sono coperti da questa garanzia.

Conservare sempre lo scontrino, senza il quale non è possibile far valere la garanzia. I danni dovuti al non rispetto del manuale di istruzioni rendono nulla la garanzia; se ciò porta a conseguenti danni non potremmo essere ritenuti responsabili. Decliniamo inoltre qualsiasi responsabilità per eventuali danni o lesioni personali causati da un uso improprio o in caso di mancata aderenza al manuale di istruzioni. Eventuali danni agli accessori non implicano la sostituzione gratuita dell'intero apparecchio. In tal caso, contattare il reparto di assistenza. La rottura di componenti in vetro o plastica è sempre soggetta a un costo. I difetti ai componenti di consumo o a componenti soggetti a usura, compresa la pulizia, manutenzione, sostituzione o le spese di spedizione e di trasporto verso il luogo di riparazione e ritorno. degli stessi, non sono coperti dalla garanzia e saranno soggetti a un costo.

SMALTIMENTO ECOCOMPATIBILE

Riciclaggio – Direttiva europea 2012/19/EU

Questo simbolo indica che il prodotto non deve essere smaltito con altri rifiuti domestici. Per prevenire rischi all'ambiente o alla salute da uno smaltimento non controllato, riciclare responsabilmente per promuovere un riutilizzo sostenibile delle risorse materiali. Per restituire il dispositivo utilizzato, servirsi

dei sistemi di restituzione e raccolta o contattare il proprio rivenditore autorizzato dove il prodotto è stato acquistato. Il rivenditore autorizzato si occuperà dello smaltimento sicuro del prodotto.

Informazioni ERP (IT)

Il fornitore: EMERIO Switzerland AG

Industriestrasse 47

6300 Zug

Switzerland

dichiara che il prodotto descritto di seguito

Prescrizioni relative alle informazioni

Informazioni riportate per identificare FN-120952.1[Ventola con piedistallo in legno]
Descrizione	Simbolo	Valore	Unità
Portata massima d'aria	F	66,83	m3/min
Potenza assorbita del ventilatore	P	47,0	W
Valori di esercizio	SV	1,42	(m3/min)/W
Consumo elettrico in standby	P_SB	-	W
Livello di potenza sonora del ventilatore	L_WA	65,75	dB(A)
Velocità massima dell'aria	c	3,60	m/sec
Norme di misura per il valore di esercizio	IEC 60879:1986 (corr. 1992)
Referente per ulteriori informazioni	EMERIO Switzerland AGIndustriestrasse 476300 ZugSwitzerland

è conforme ai requisiti fissati dalle seguenti direttive:

REGOLAMENTO (UE) n. 206/2012 DELLA COMMISSIONE, del 6 marzo 2012, recante modifica del REGOLAMENTO (UE) n. 2016/2282 DELLA COMMISSIONE recante modalità di applicazione della direttiva 2009/125/CE del Parlamento europeo e del Consiglio in merito alle specifiche per la progettazione ecocompatibile dei condizionatori d'aria e dei ventilatori

Per le informazioni destinate ai consumatori sulle modalità di installazione, utilizzo e manutenzione del prodotto e le informazioni RAEE, consultare il manuale di istruzioni incluso nella confezione.
