Produkttyp	Automatischer Kreuzlinienlaser
Marke	Laserliner
Modell	CompactCrossLaser Plus
Selbstnivellierbereich	±4°
Genauigkeit	±0,35 mm/m
Arbeitsbereich (ohne Empfänger)	15 m (je nach Helligkeit)
Arbeitsbereich (mit Empfänger)	30 m
Laserwellenlänge	635 nm
Laserklasse	2 / <1 mW
Stromversorgung	2 AA-Alkalibatterien (LR6), 1,5 V
Betriebsdauer (Alkalibatterien)	14 h
Abmessungen (L x H x T)	75 x 88 x 58 mm
Gewicht (mit Batterien)	246 g
Hauptfunktionen	Horizontale und vertikale Ausrichtung, Neigungsmodus, manueller Empfängermodus, Bluetooth®-Schnittstelle für Fernbedienung
Pflege und Reinigung	Mit einem leicht feuchten Tuch reinigen, ohne Lösungsmittel. Batterien vor längerer Lagerung entfernen. An einem trockenen, sauberen Ort aufbewahren.
Sicherheitshinweise	Laser der Klasse 2: Nicht in den Strahl blicken. Von Kindern fernhalten. EMV- und RED-Richtlinien beachten. Gerät nicht verändern.
Ersatzteile und Reparierbarkeit	Kalibrierung erforderlich, wenn Genauigkeit außerhalb der Toleranz. Wenden Sie sich an den Händler oder den Kundendienst von UMAREX-LASERLINER. Keine spezifischen Ersatzteile genannt.
Allgemeine Informationen	Innen-/Außeneinsatz, Arbeitsbedingungen: -10°C bis 50°C, max. Luftfeuchtigkeit 80% rH. Maximale Höhe 4000 m. Lagerung: -10°C bis 70°C. Bluetooth LE 4.x Schnittstelle, Reichweite max. 10 m.
Optionales Zubehör	Laserempfänger RX, Stativ

Häufig gestellte Fragen - CompactCrossLaser Plus Laserliner

Wie lege ich die Batterien ein?

Öffnen Sie das Batteriefach auf der Rückseite, legen Sie 2 AA-Batterien (LR6) unter Beachtung der Polaritätssymbole ein.

Wie schalte ich den Laser ein und führe eine Nivellierung durch?

Lösen Sie die Transportsicherung, dann schalten Sie den EIN/AUS-Schalter auf ON. Der Laser zeigt ein Kreuz an. Die grüne LED zeigt an, dass die automatische Nivellierung aktiv ist. Wenn die Linien blinken und die LED rot wird, befindet sich das Gerät außerhalb des Selbstnivellierbereichs (±4°).

Wie verwende ich den Neigungsmodus?

Lösen Sie die Transportsicherung nicht (Schalter auf OFF). Aktivieren Sie den Laser durch Drücken der Auswahltaste. Die Linien sind nicht mehr automatisch horizontal/vertikal. Die rote LED zeigt den Neigungsmodus an.

Wie funktioniert der manuelle Empfängermodus?

Drücken Sie lange auf die Auswahltaste (1), um den Empfängermodus ein-/auszuschalten. Die Linien werden dunkler und pulsieren, sodass der Laserempfänger RX (optional) die Linien über große Entfernungen oder bei starkem Licht erkennen kann.

Wie überprüfe ich die Kalibrierung des Geräts?

Stellen Sie das Gerät zwischen zwei Wänden auf, die mindestens 5 m voneinander entfernt sind. Markieren Sie die Punkte A1, A2, A3 wie in der Anleitung beschrieben. Die Abweichung zwischen A2 und A3 darf 0,35 mm/m nicht überschreiten. Falls doch, wenden Sie sich an den Kundendienst.

Wie verbinde ich das Gerät über Bluetooth?

Das Gerät verfügt über eine Bluetooth LE 4.x Schnittstelle. Aktivieren Sie Bluetooth auf Ihrem Mobilgerät, laden Sie die Laserliner-App (App Store/Google Play) herunter. Starten Sie die App, sie erkennt das Gerät. Verbinden Sie sich für die Fernbedienung.

Wie hoch ist die Genauigkeit des Lasernivelliergeräts?

Die Genauigkeit beträgt ±0,35 mm/m, was einer maximalen Abweichung von 0,35 mm pro Meter Entfernung entspricht.

Welche Sicherheitshinweise gelten für den Laser der Klasse 2?

Blicken Sie niemals direkt in den Laserstrahl oder in Reflexionen. Richten Sie den Strahl nicht auf Personen. Falls die Augen getroffen werden, schließen Sie die Augen und drehen Sie den Kopf weg. Verwenden Sie keine optischen Instrumente, um in den Strahl zu blicken. Das Gerät entspricht der Norm EN 60825-1:2014.

Wie pflege ich das Lasernivelliergerät?

Reinigen Sie es mit einem leicht feuchten Tuch; verwenden Sie keine Scheuermittel oder Lösungsmittel. Entfernen Sie die Batterien bei längerer Lagerung. Bewahren Sie das Gerät an einem trockenen, sauberen Ort auf.

Was tun, wenn der Laser nicht richtig funktioniert?

Überprüfen Sie zuerst die Batterien. Stellen Sie sicher, dass die Transportsicherung für die automatische Nivellierung gelöst ist. Wenn der Laser blinkt und die LED rot ist, befindet sich das Gerät außerhalb des Nivellierbereichs. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

BEDIENUNGSANLEITUNG CompactCrossLaser Plus Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusammenweis" sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugegeben.

Funktion / Verwendung

Der automatische Kreuzlinien-Laser zum Aussrichten von Fliesen, Ständerwerk, Fenster, Turen etc.

• Der zusätzliche Neigungsmodus erlaubt das Anlagen von Gefällen.
• RX-Ready: integrierter Hand empfänger-Modus
  -Bluetooth®*-Schnittstelle zur Fernsteuerung des Gerätes
• Selfbstnivellierbereich 4^ , Genauigkeit 0,35 mm / m

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
  Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
• Umbauten oder Veränderungen am Gerät sind nicht gestattet, damit erlischt die Zulassung und die Sicherheitsspezifikation.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Das Gerätarf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.
  -itte beachten Sie die Sicherheitshinweise von lokalen bzw. nationalen Behörden zur sachgemäßen Benutzung des Gerätes.

Sicherheitshinweise

Umgang mit Lasern der Klasse 2

Laserstrahlung!
Nicht in den Strahl blichen.
Laserklasse 2 · < 1 mW · 635 ~nm EN 60825-1:2014

• Achtung: Nicht in den direkten oder reflektierten Strahl blichen.
• Den Laserstrahl nicht auf Personen richten.
• Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu schlieben und der Kopf sofort aus dem Strahl zu bewegen.
• Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig.
• Betrachten Sie den Laserstrahl oder die Reflektionen niemals mit optischen Geräten (Lupe, Mikroskop, Fernglas, ...).

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein, welche durch die RED-Richtlinie 2014/53/EU abgedeckt wird.
• Lokale Betriebseinschrankungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Höhe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.
• Bei einem Einsatz in der Höhe von hohen Spannungen oder unter hohen elektromagnetischen Wechselfeldern kann die Messgenauigkeit beeinflusst werden.

Sicherheitshinweise

Umgang mit RF-Funkstrahlung

• Das Messgerät ist mit einer Funkschnittstelle ausgestattet.
• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit und Funkstrahlung gemäß RED-Richtlinie 2014/53/EU ein.
• Hiermit erklart Umarex GmbH & Co. KG, dass der Funkanlagentyp CompactCross-Laser 2 den wesentlichen Anforderungen und sonstigen Bestimmungen der europäischen Radio Equipment Richtlinie 2014/53/EU (RED) entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://laserliner.com/info?an=AGO

1

Zum Transport immer alle Laser ausschalten und Pendel arretieren, AN/AUS-Schalter (4) nach rechts schieben.

Laserliner

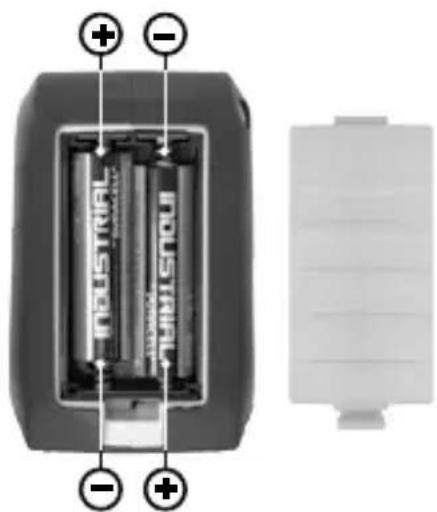

1 Batterien einlagen

Das Batteriefach öffnen und Batterien (2 x Typ AA) gemäß den Installationssymbolen einlagen. Dabei auf korrekte Polarität achten.

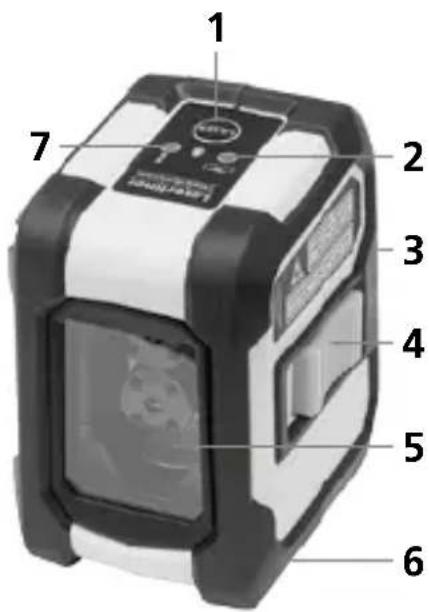

1 Wahltaste Laserlinien / Handempfängermodus
2 LED Nivellierung rot: Nivellierung aus grün: Nivellierung ein
3 Batteriefach (Rückseite)
4 AN/AUS-Schalter; Transportsicherung
5 Laseraustrittsfenster
6 1/4"-Stativgewinde (Unterseite)
7 LED Handempfängermodus

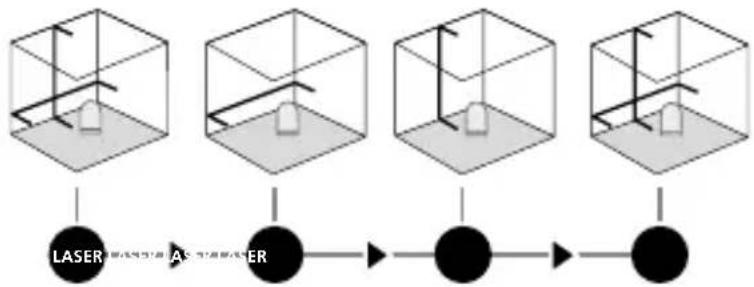

2Horizontal und vertical Nivellieren

Die Transportsicherung lösen, AN/AUS-Schalter (4) nach links schieren. Das Laserkreuz erscheint. Mit der Wahltaste konnen die Laserlinien einzeln geschaltet werden.

CompactCross-Laser

！

Zum horizontalen und vertikalen Nivellieren muss die Transportsicherung gelöst sein. Die LED (2) leuchtet konstant grün. Sobald sich das Gerät außerhalb des automatischen Niverllierbereichs von 4^ befindet, blinken die Laserlinien und die LED (2) leuchtet rot auf. Positionieren Sie das Gerät so, das es sich innerhalb des Nivellierbereichs befindet. Die LED (2) wechselt wieder auf grün und die Laserlinien leuchten konstant.

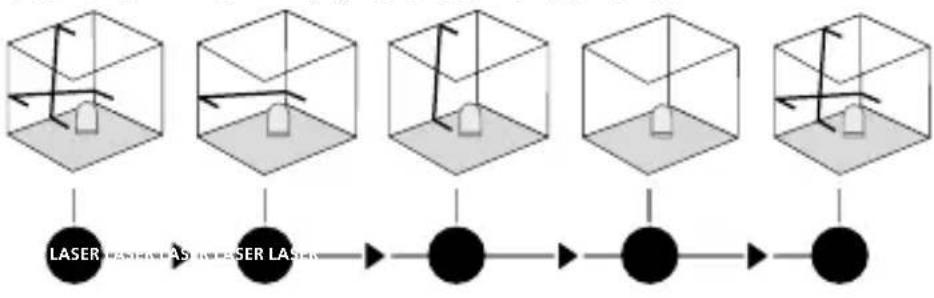

3Veigungsmodus

Die Transportsicherung nicht lösen, AN/AUS-Schalter (4) nach rechts schieben. Die Laser mit der Wahltaste anschalten und auswahlen. jetzt konnen schiefe Ebenen angelegt werden. In diesen Modus kann nicht horizontal bzw. vertical nivelliert werden, da sich die Laserlinien nicht mehr automatisch austrichten. Die LED (2) leuchtet konstant rot.

4 Handempfängermodus

Optional:Arbeiten mit dem Laserempfänger RX

Verwenden Sie zum Nivellieren auf große Entfernungen oder bei nicht mehr sightbaren Laserlinien einen Laserempfänger RX (optional). Zum Arbeitsen mit dem Laserempfänger den Linienlaser durch langes Drucken der Taste 1 (Handempfängermodus ein / aus) in den

Hand empfänger modus schalten. jetzt pulsieren die Laserlinien mit einer hohen Frenz und die Laserlinien werden dunkler. Der Laserempfänger erkennt durch diese Pulsieren die Laserlinien.

Beachten Sie die Bedienungsanleitung des Laserempfängers für Linienlaser.

Laserliner

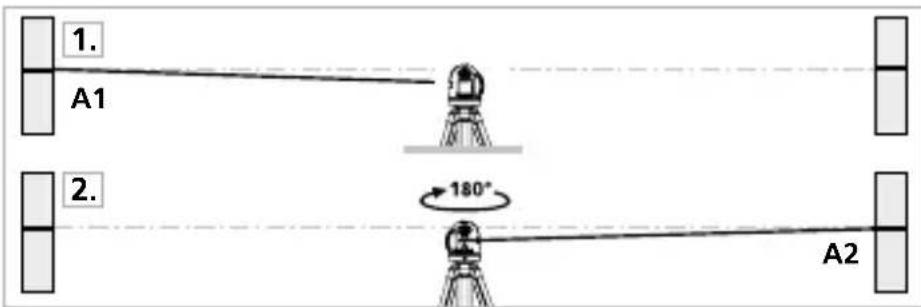

KalibrierungsüberprüfungVBoreiten

Sie können die Kalibrierung des Laser kontrollieren. Stellen Sie das Gerät in die Mitte zwischen 2 Wänden auf, die mind. 5 m voneinander entfernt sind. Schalten Sie das Gerä ein (LASERKREUZ AN). Zur optimalen Überprüfungitte ein Stativ verwenden.

1. Markieren Sie Punkt A1 auf der Wand.

2. Drehen Sie das Gerät um 180^ u. markieren Sie Punkt A2. Zwischen A1 u. A2 haben Sie jetzt eine horizontale Referenz.

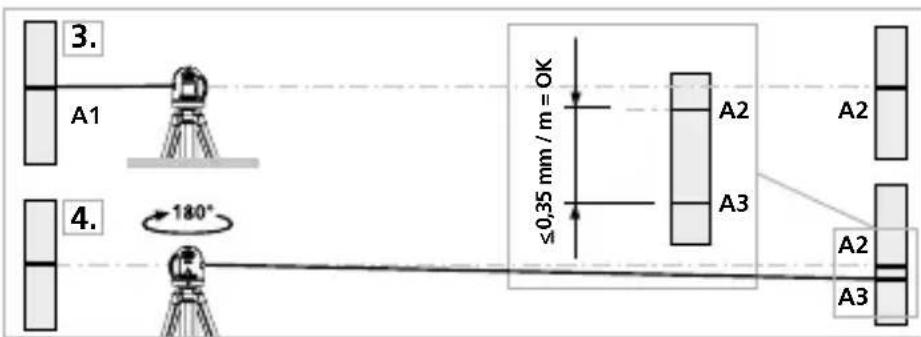

Kalibrierung überprüfen

1. Stellen Sie das Gerät so nah wie möglich an die Wand auf Höhe des markierten Punktes A1.
2. Drehen Sie das Gerät um 180^ und markieren Sie den Punkt A3. Die Differenz zwischen A2 u. A3 ist die Toleranz.

! Wenn A2 und A3 mehr als 0,35 mm / m auseinan- der liegen, ist eine Justierung erforderlich. Setzen Sie sich mit Ihr Frem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

Überprüfung der vertikalen Linie

Gerät ca. 5 m von einer Wand aufstellen. An der Wand ein Lot mit einer 2,5 m langen Schnur befestigen, das Lot sollte damit frei pendeln. Gerät einschalten und den vertikalen Laser auf die Lotschnur*Richten. Die Genauigkeit liegt innerhalb der Toleranz, wenn die Abweichung zwischen Laserlinie und Lotschnur nicht länger als ± 1,75 mm beträgt.

Überprüfung der horizontalen Linie

Gerät ca. 5 m von einer Wand aufstellen und Laserkreuz einschalten. Punkt B an der Wand markieren. Laserkreuz ca. 2,5 m

nach rechts schwenken und Punkt C markieren. Überprüfen Sie, ob waagerechte Linie von Punkt C ± 1,75 mm auf der gleichen Höhe mit dem Punkt B liegt. Vorgang durch Schwenken nach links wiederholen.

！

Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach Transporten und länger Lagerung.

Datumübertragung

Das Gerät verfügbar über eine Bluetooth®- Funktion, die die Datenübertragung mittels Funktechnik zu mobilen Endgeräten mit Bluetooth®-Schnittstelle erlaubt (z.B. Smartphone, Tablet).

Die Systemvoraussetzung für eine Bluetooth®-Verbindungfinden Sie unter http://laserliner.com/info?an ble

Das Gerät kann eine Bluetooth®-Verbindung mit Bluetooth 4.0 kompatiblen Endgeräten aufbauen.

Die Reichweite ist auf max. 10 m Entfernung vom Endgerät ausgelegt und hangt stark von den Umgebungsbedingungen, wie z.B. der Dicke und Zusammensetzung von Wänden, Funkstorquellen, sowie den Sende-/Empfangseigenschaften des Endgerätes, ab.

Bluetooth® ist nach dem Einsatz immer aktiviert, da das Funksystem auf sehr geringen Stromverbrauch ausgelegt ist.

Ein mobiles Endgerät kann sich mittels einer App mit dem eingeschalteten Messgerät verbinden.

Laserliner

Applikation (App)

Zur Nutzung der Bluetooth®- Funktion wird eine Applikation besteht. Diese können Sie in den entsprechenden Stores je nach Endgerät herunterlagen:

Achten Sie darauf, dass die Bluetooth®-Schnittstelle des mobilen Endgerätes aktiviert ist.

Nach dem Start der Applikation und aktivierter Bluetooth®- Funktion kann eine Verbindung zwischen einem mobilem Endgerät und dem Messerät hergestellt werden. Erkennt die Applikation mehrere aktive Messgeräte, während Sie das passende Messerät aus.

Beim nachsten Start kann diese Messgerät automatisch verbunden werden.

• Die Bluetooth® Wortmarke und das Logo sind eingetragene Warenzeichen der Bluetooth SIG, Inc.

Zusatzfunktionen über App

Durch die App stehen weitere Funktionen zur Verfügung. Sollte die Steuerung des Gerätes über die App aus technischen Gründen nicht möglich sein, setzen Sie das Gerät durch aus- und einschalten auf den Werkszustand zurück, um die regulären Funktionen uneingeschränkt nutzen zu konnen.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnahmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Kalibrierung

Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein Kalibrierungsintervall von einem Jahr.

Technische Daten Technische Änderungen vorbehalten. 18W41
Selbstnivellierbereich ± 4°
Genauigkeit	± 0,35 mm / m
Arbeitsbereich	15 m (von Raumhelligkeit abhängig)
Arbeitsbereich mit Handempfänger	30 m (von technisch bedingtem Helligeitsunterschied abhängig)
Laserwellenlänge 635 nm
Laserklasse 2 / < 1 mW
Stromversorgung	2 x 1,5 V Alkalibatterien (Typ AA, LR6)
Betriebsdauer	14 h (Alkalibatterien)
Arbeitsbedingungen	-10°C ... 50°C, Luftfeuchtigkeit max. 80%rH, nicht kondensierend, Arbeitssthöhe max. 4000 m über NN (Normalnull)
Lagerbedingungen	-10°C ... 70°C, Luftfeuchtigkeit max. 80%rH
Betriebsdaten Funkmodul	Schnittstelle Bluetooth LE 4.x; Frequenzband: ISM Band 2400-2483.5 MHz, 40 Kanäle; Sendeleistung: max. 10 mW; Bandbreite: 2 MHz; Bitrate: 1 Mbit/s; Modulation: GFSK / FHSS
Abmessungen	75 x 88 x 58 mm (B x H x T)
Gewicht	246 g (inkl. Batterien)

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektround Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info/?an AGO
