Produkttyp	Wasserdichtes Gehäuse für Digitalkamera
Marke	Fujifilm
Modell	WPFXF500
Kompatible Kameras	FinePix F300EXR / F500EXR / F550EXR
Maximale Tiefe	40 m
Abmessungen (L × H × T)	142,7 mm × 100,5 mm × 107,8 mm (mit Zubehör)
Gewicht	Ca. 507 g (ohne Kamera und Zubehör)
Gehäusematerial	Transparentes Polycarbonat
Objektivfenster	Glas
Dichtungsring	O-Ringe (weiß und orange), spezielles Silikonfett im Lieferumfang
Enthaltenes Zubehör	Handschlaufe, Stift, spezielles Silikonfett (3 g), Kieselgelbeutel (×3), Blitzdiffusorplatte, Bedienungsanleitung, Kurzpflegeanleitung
Stromversorgung	Verwendet den Akku der eingebauten Kamera (spezifischer Fujifilm-Akku)
Wartung und Reinigung	O-Ring mit einem weichen Tuch reinigen, nur das mitgelieferte Silikonfett verwenden. Nach Gebrauch im Meer mit Süßwasser abspülen. Keine Lösungsmittel verwenden.
Austausch des O-Rings	Einmal jährlich empfohlen. Ersatzset erhältlich (ORK-FXF500).
Sicherheit	Nicht zerlegen, nicht Temperaturen über 40 °C aussetzen, nicht in Wasser über 40 °C verwenden, nicht fallen lassen. Vor jeder Verwendung einen Eintauchtest durchführen.
Lagerung	Gehäuse nach Gebrauch leicht öffnen, an einem kühlen, vor Sonne geschützten Ort lagern. Kamera nicht im Gehäuse aufbewahren.

Häufig gestellte Fragen - WPFXF500 FUJIFILM

Wie führe ich den vorläufigen Dichtigkeitstest des Gehäuses durch?

Überprüfen Sie vor dem Einsetzen der Kamera das Äußere auf Risse oder Mängel. Öffnen Sie das Gehäuse mit dem Stift, überprüfen Sie den Zustand und die Sauberkeit der O-Ringe, tragen Sie spezielles Silikonfett auf, schließen Sie das leere Gehäuse und tauchen Sie es 30 Sekunden lang ins Wasser, um Luftblasen auszuschließen.

Wie setze ich die Kamera in das Gehäuse ein?

Schalten Sie die Kamera aus und entfernen Sie die Handschlaufe. Öffnen Sie das Gehäuse, schieben Sie die Kamera hinein, bis sie einrastet, und legen Sie einen Kieselgelbeutel unter die Kamera. Stellen Sie sicher, dass kein Fremdkörper auf dem O-Ring vorhanden ist, und schließen Sie das Gehäuse, indem Sie den Knopf auf 'CLOSE' drehen.

Was tun, wenn beim Eintauchtest Wasserblasen auftreten?

Nehmen Sie das Gehäuse sofort aus dem Wasser und trocknen Sie die Außenseite. Öffnen Sie das Gehäuse, überprüfen Sie die O-Ringe auf Partikel, Risse oder Verformungen. Reinigen und fetten Sie die Dichtungen bei Bedarf neu und wiederholen Sie den Test. Wenn das Problem bestehen bleibt, verwenden Sie das Gehäuse nicht mehr und wenden Sie sich an Ihren Fujifilm-Händler.

Welche maximale Tiefe hält dieses wasserdichte Gehäuse aus?

Das wasserdichte Gehäuse WPFXF500 ist für den Unterwassereinsatz bis zu einer maximalen Tiefe von 40 Metern ausgelegt. Überschreiten Sie diese Grenze niemals.

Wie pflege ich den O-Ring nach dem Gebrauch?

Entfernen Sie den O-Ring mit dem Stift. Wischen Sie Partikel mit einem weichen, fusselfreien Tuch ab, spülen Sie ihn dann mit klarem Wasser ab und trocknen Sie ihn, ohne zu reiben, um Fasern zu vermeiden. Tragen Sie eine dünne Schicht spezielles Silikonfett auf, indem Sie den Ring in einem sauberen Plastikbeutel kneten. Setzen Sie ihn wieder ein und stellen Sie sicher, dass er nicht verdreht ist.

Welches Zubehör wird mit dem Gehäuse mitgeliefert?

Das Gehäuse wird geliefert mit: einer Handschlaufe, einem Stift zum Öffnen und Entfernen der Dichtung, speziellem Silikonfett (ca. 3 g), drei Kieselgelbeuteln, einer Blitzdiffusorplatte, der Bedienungsanleitung und einer Kurzpflegeanleitung.

Kann ich das Gehäuse mit anderen Kameras als den aufgeführten FinePix verwenden?

Nein, dieses Gehäuse ist speziell für die Kameras FinePix F300EXR, F500EXR und F550EXR konzipiert. Die Verwendung mit einem anderen Modell könnte die Dichtigkeit beeinträchtigen und die Kamera beschädigen.

Wie befestige ich die Blitzdiffusorplatte?

Befestigen Sie die Handschlaufe der Platte am Gehäuse, wie im Handbuch beschrieben, und stecken Sie dann die Platte in die Nut des Objektivrings, bis sie einrastet. Achten Sie darauf, die Handschlaufe beim Schließen des Gehäuses nicht einzuklemmen.

Was tun, wenn Wasser in das Gehäuse eindringt?

Nehmen Sie das Gehäuse sofort aus dem Wasser und trocknen Sie die Außenseite. Öffnen Sie das Gehäuse mit dem Objektiv nach unten, um ein Herunterfallen der Kamera zu vermeiden. Entfernen Sie die Kamera und wischen Sie sie ab. Wenn Wasser in die Kamera eingedrungen ist, verwenden Sie sie nicht mehr und wenden Sie sich an einen Fujifilm-Händler. Verwenden Sie niemals eine nasse Kamera.

Wie lagere ich das Gehäuse, wenn es nicht benutzt wird?

Öffnen Sie das Gehäuse nach Gebrauch und Reinigung leicht, um es an einem kühlen, vor Sonne geschützten Ort zu trocknen. Bewahren Sie die Kamera nicht im Gehäuse auf. Lagern Sie das Gehäuse an einem trockenen Ort, geschützt vor extremen Temperaturen und direktem Licht.

BEDIENUNGSANLEITUNG WPFXF500 FUJIFILM

BEDIENUNGSPANLEITUNG

WP-FXF500 Unterwassergehäuse

MANUAL DEL USUARIO

Vielen Dank für den Kauf dieser Produktes.

Bevor Sie diesen Produkt verwenden,esen Sie unbedingt diese

Bedienungsanleitung, insbesondere die Sicherheitshinweise und ebenfls die

Bedienungsanleitung für die Digitalkamera. Nachdem Sie diese durchgeleen

haben, halten Sie diese zur Hand, so dass Sie dort jederzeit schnell nachschlagen können.

Die folgenden Symbole werden in thisem Dokument verwendet, um den Schweregrad der Verletzungen oder Schäden anzuzeigen, die entstehen können, wenn die mit dem Symbol gekennzeichene Informationignoriert oder das Produkt nicht ensprechend bedient wird.

WARNING

Dieses Symbol zeigt an, dass es bei Nichtbeachtung der Information zu schweren Verletzungen führen kann.

VORSICHT

Dieses Symbol zeigt an, dass es bei Nichtbeachtung der Information zu persönlichen Verletzungen oder Sachschäden führen kann.

Die folgenden Symbole zeigen die Art der zu beachtenden Information an.


Drei reckige Symbole weisen den Benutzer auf eine Information hin, die beachtet werden muss ("Wichtig").

Kreisforderige Symbole mit einem diagonalen Strich weisen den Benutzer darauf hin, dass die angegebene Aktion verboten ist ("Verboten").

Gefüllte Kreise mit einem Ausrufezeichen weisen den Benutzer auf eine Maßnahme hin, die durchgeführt werden muss ("Erforderlich").

WARNING
Nicht auseinandemehmen.	Versuchen Sie niemals, diese Produkt zu modifizieren oder auseinanderzunehmen. Dies kann zu Wassereintritt führen.
	Legen Sie thesees Produkt nicht auf eine schräge oder sich bewegende Oberfläche. Dies kann dazu führen, dass das Produkt herunter- oder umfällt und Schäden oder Verletzungen verursacht.
	Verwenden Sie nur Akkus, die für den Gebrauch mit dieser Kamera spezifiziert sind. Die Verwendung von anderen Stromquellen kann zu Feuergefahr führen.
	Verwenden Sie den Akku nur auf die spezifizierte Weise. Laden Sie den Akku gemäß der Anzeige.
	Diesen Akku niemals erhitzen oder modifizieren und niemals versuchen,ihn zu zerlegen. Lassen Sie den Akku nicht fallen, und setzen Sieihn keinen Stößen aus. Schreiben Sie den Akku nicht kurz. Lagern Sie den Akku nicht zusammen mit anderen metallischen Produkten. Verwenden Sie zum Aufladen des Akkus keine anderen Ladegeräte als das dafür spezifizierte Modell. Wird eine der oben aufgeführten Anweisungen nicht beachtet, kann der Akku explodieren oder auslaufen und damit Feuer oder Verletzungen verursichen.
×	Außerhalb der Reichweite von Kleinkindern halten. Dieses Produkt kann in den Handen eines Kindes zu Verletzungen führen.

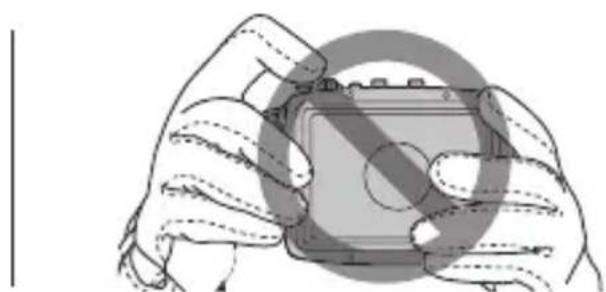

×	Seien Sie vorsichtig, wenn Sie das Unterwassergehäuse mit angebrachtem Handgurt verwenden. Dies können zu unerwarteten Schwingungen des Gehäuses führen und infolgedessen Schäden oder Verletzungen verursachen.
×	Belassen Sie das Unterwassergehäuse nicht in direktem Sonnenlicht oder an Orten mit extrem hohen Temperaturen. Falls der Druck im Inneren des Gehäuses aufgrund der Hitze ansteigt, kann sich der Deckel schlagartig öffnen und zu Verletzungen führen.
×	Essen Sie nicht das für den Gebrauch mit thisem Produkt bestimmte Silikagel oder Fett. Falls Silikagel oder Fett in ihren Mund gelangt oder verschlukt wird, wenden Sie sich sofort an einen Arzt.
VORSICHT
×	Lassen Sie diesen Produkt nicht fallen, oder schlagen Sie es nicht gegen harte Objekte. Dadurch könnte das Produkt Sprüngebekommen und Wassereintritt verursichen.
×	Nehmen Sie den Akku aus der Kamera, wenn Sie die Kamera reinigen oder vorhaben, diese für längerere Zeit nicht zu gebrauchen. Nichteinhaltung dieser Maßnahme kann zum Auslaufen des Akkus oder zu Feuergefahr führen.

⊗	Verwenden Sie das Blitzlicht nicht zu nahe an den Augen einer Person. Die Sehrikaft kann vorübergehend beeinträchtigt werden. Lassen Sie besondere Vorsicht walten, wenn Sie Babys oder Kleinkinder fotograferen.
⊗	Öffnen oder schreiben Sie thesees Produkt nicht an sandigen oder staubigen Orten. Falls ein Sandkorn oder Staub an dem O-Ring haftet, kann es zu Wassereintritt führen.
⊗	Belassen Sie thesees Produkt nicht an einem Ort mit extrem hohen oder niedrigen Temperaturen. Dies kann zu Fehlbetrieb führen.
⊗	Falls Wasser in die Kamera eintritt, entfern den Sie sofort den Akku aus der Kamera.
⊗	Verwenden Sie thesees Produkt nicht in Tiefen von mehr als 40 m unter der Wasseroberfläche. Es kann zu Fehlbetrieb führen.

Inhalt

Sicherheitshinweise 2
Inhalt. 4
Vorbemerkungen 5
Mitgeliefertes Zubehör 5

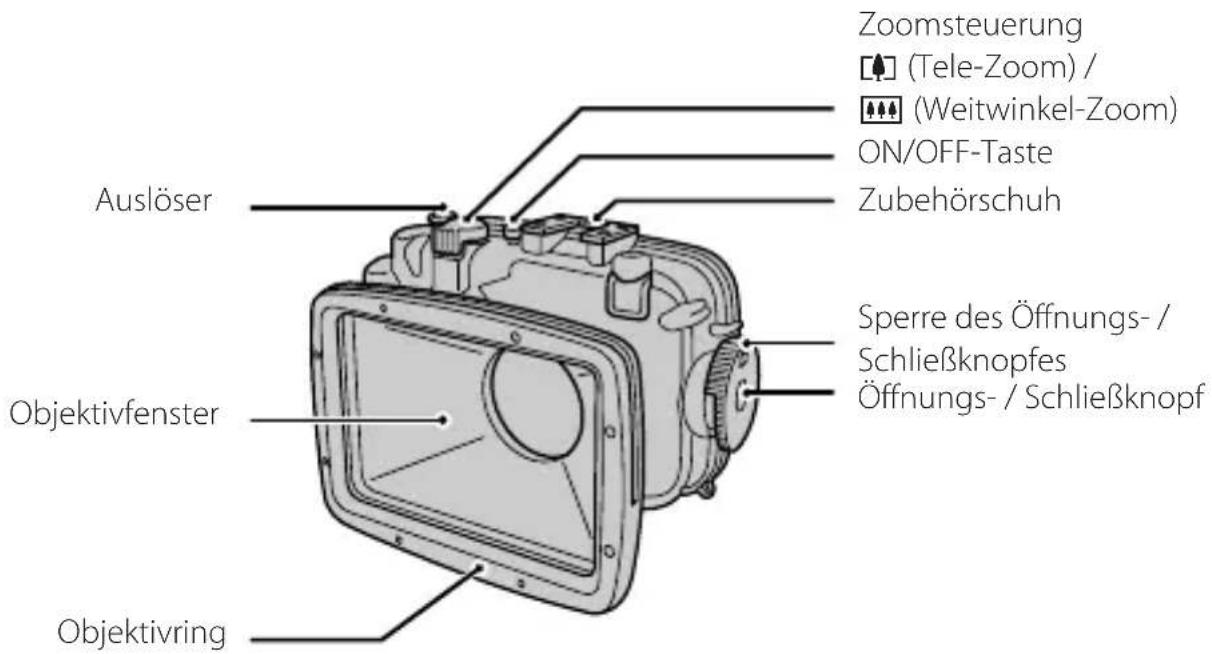

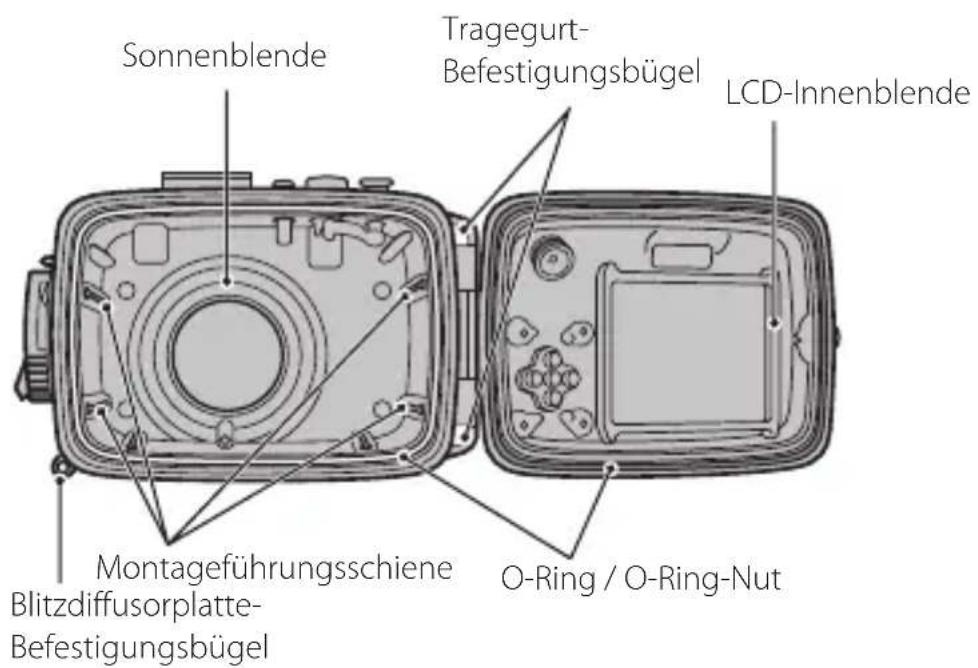

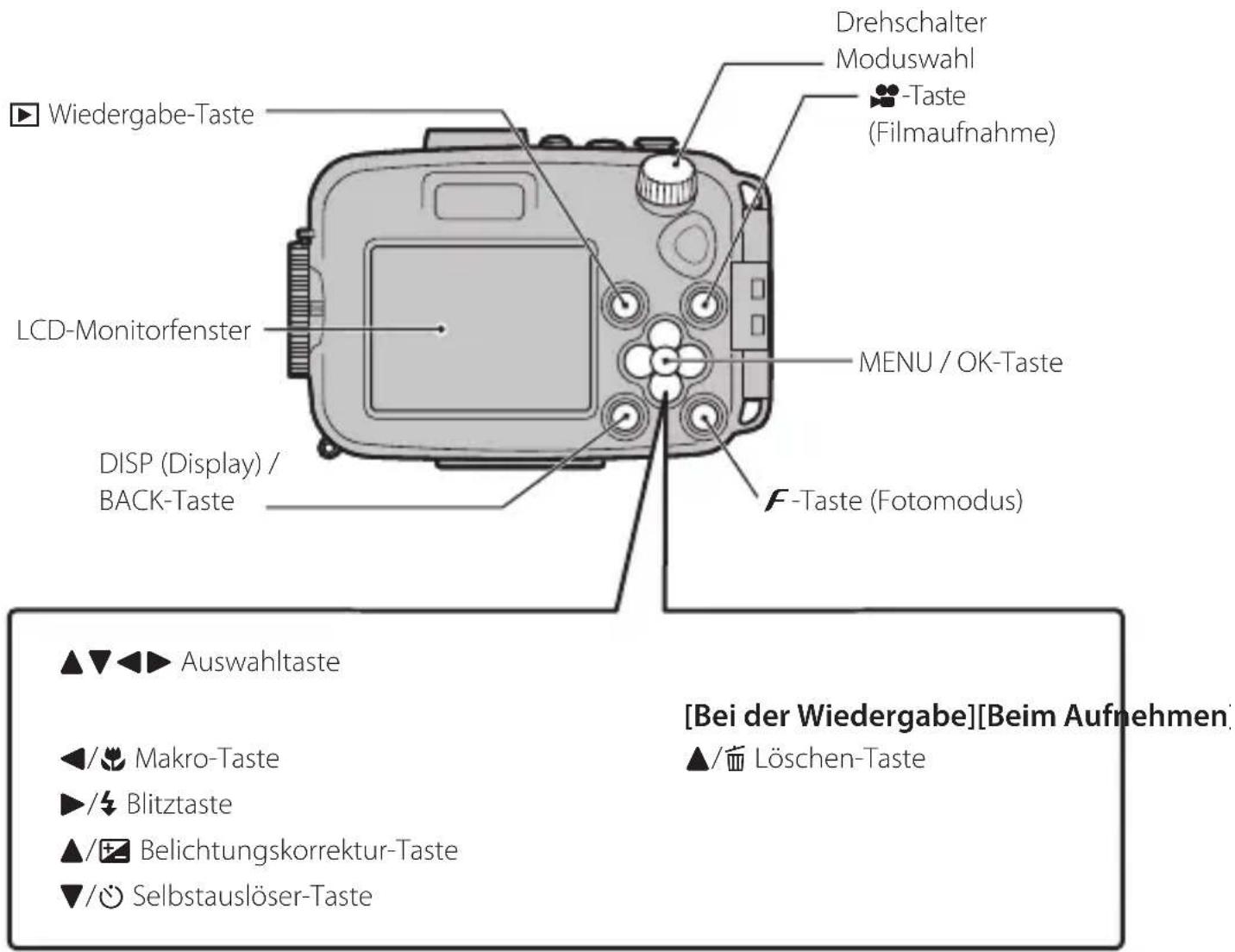

Bezeichnung der Teile 6
Vorbereitende Überprüfung des Gehäuses 8

Führn Sie vor dem Einsetzen der Digitalkamera eine vorläufige
Eintauchprüfung des Unterwassergehauses durch 8

Einsetzen der Digitalkamera in das Unterwassergehause 11

Ausfuhren einer endgültigen Prüfung 13

AnbringendesTragegurts 15
Anbringen der Blitzdiffusorplatte 16

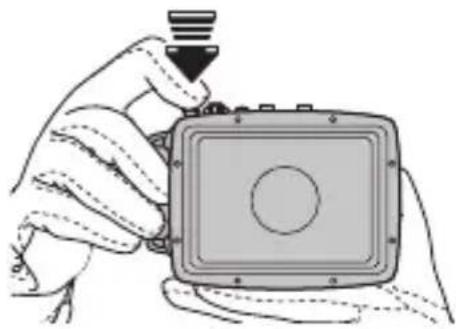

Fotografiaieren 17
Nach der Aufnahme (Aufbewahrung) 19
Wartung. 22

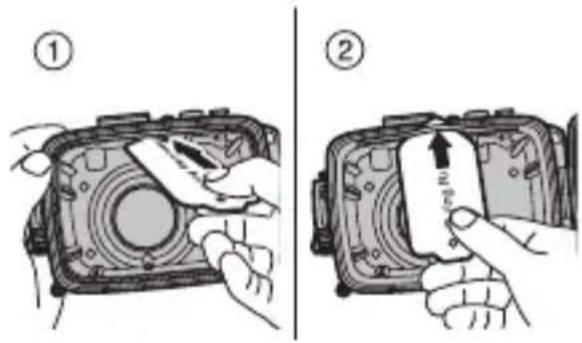

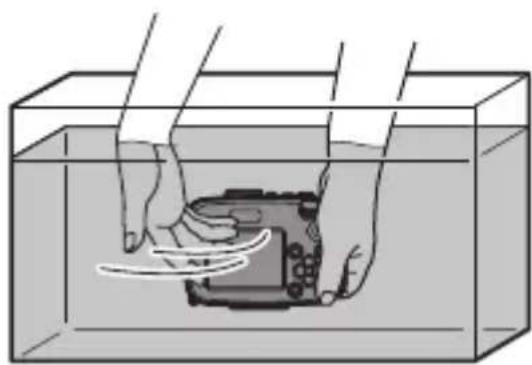

Pflege nach der Verwendung 22

Hinweise zur richtigen Verwendung des Unterwassergehauses 26
Technische Daten 27
Sonderzubehör 27

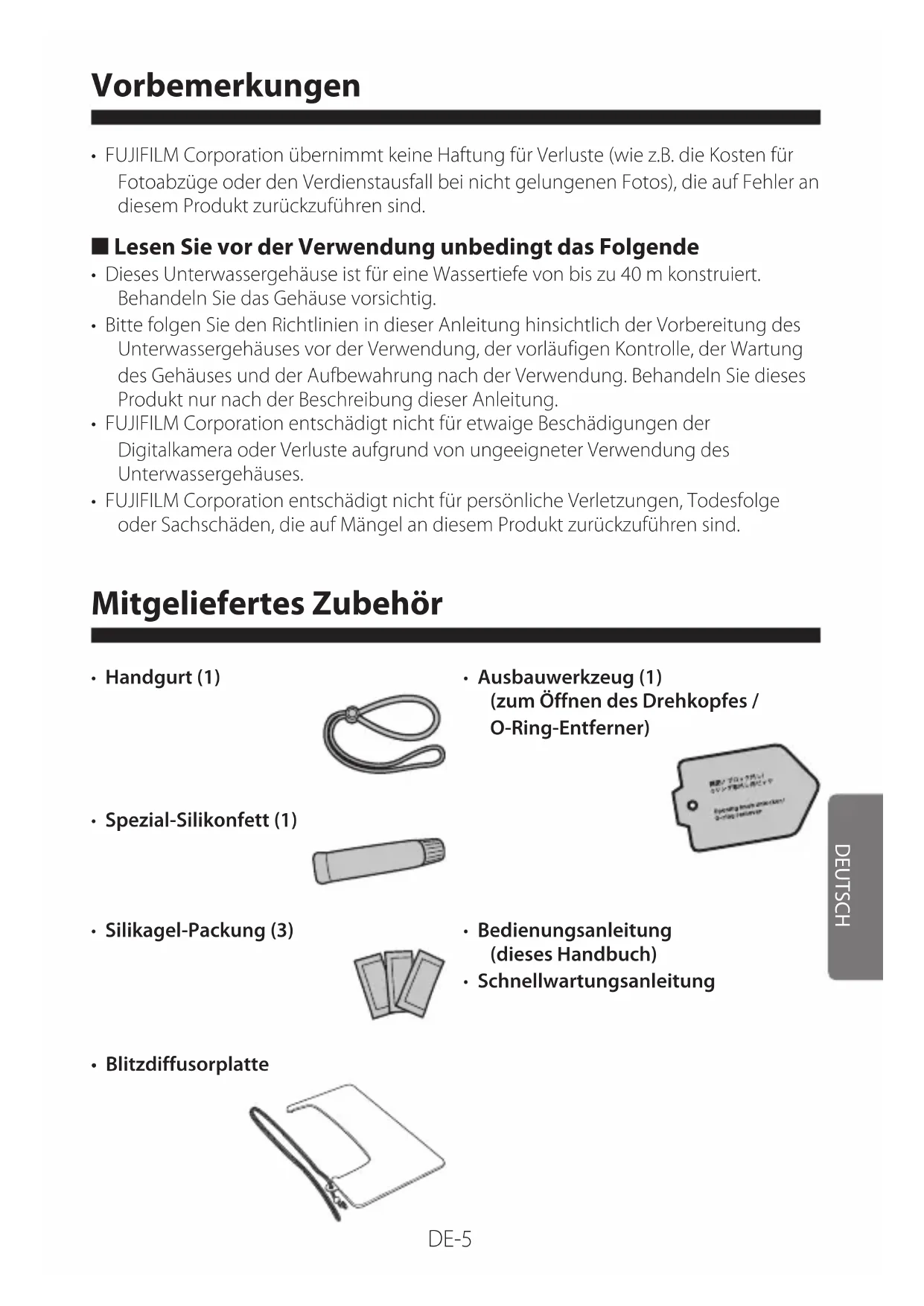

• FUJIFILM Corporation übernimmt keine Haftung für Verluste (wie z.B. die Kosten für Fotoabzüge oder den Verdienstausfall bei nicht gelungen Fotos), die auf Fehler an thisem Produkt zurückzuführn sind.

■ Lesen Sie vor der Verwendung unbedingt das Folgende

• Dieses Unterwassergehäuse ist für eine Wassertiefe von bis zu 40 m konstruiert. Behandeln Sie das Gehäuse vorsichtig.
  -itte folgen Sie den Richtlinien in dieser Anleitung hinsichtlich der Vorbereitung des Unterwassergebnisses vor der Verwendung, der vorläufigen Kontrolle, der Wartung des Gehäuses und der Aufbewährung nach der Verwendung. Behandeln Sie these Produkt nur nach der Beschreibung dieser Anleitung.
• FUJIFILM Corporation entschädigt nicht für etwaige Beschädigungen der Digitalkamera oder Verluste aufgrund von ungeeigneter Verwendung des Unterwassergehäuses.
• FUJIFILM Corporation entschädigt nicht für persönliche Verletzungen, Todesfolge oder Sachschäden, die auf Mängel an thisem Produkt zurückzuführen sind.

Mitgeliefertes Zubehör

• Handgurt (1)

Ausbauwerkzeug (1) zum Offnen des Drehkopfes / O-Ring-Entferner

Spezial-Silikonfett (1)

• Silikagel-Packung (3)

Bedienungsanleitu (dieses Handbuch

Schnellwartungsanleitung

• Blitzdiffusorplatte

DE-5

• Die Funktionen der Regler entsprechen den einzelnen Betätigungsarten der Kamera. Vergewissern Sie sich über die Funktionen der Regler in der "Bedienungsanleitung" für die Digitalkamera.

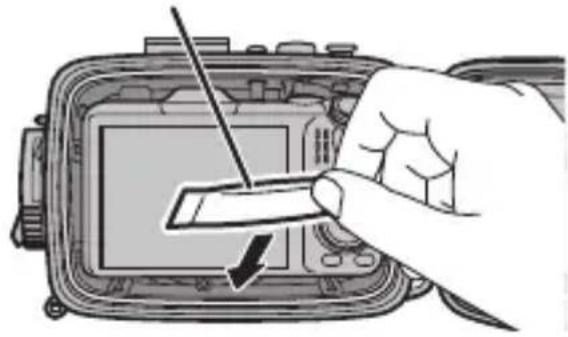

• Bei Erwerbszustand these Gerates ist eine Schutzfolie an dem LCD-Monitorfenster angebracht. Ziehen Sie diese Folie vor der Benutzung unbedingt ab.

Führn Sie vor dem Einsetzen der Digitalkamera eine vorläufige Eintauchprüfung des Unterwassergehäuses durch

Stellen Sie, bevor Sie die Kamera in das Gehäuse einsetzen, sicher, dass kein Wasser eindringt.

1 Kontrollieren Sie die Außenseite des Unterwassergehäuses und stellen Sie sicher, dass weder Sprünge noch Kratzer vorhanden sind.

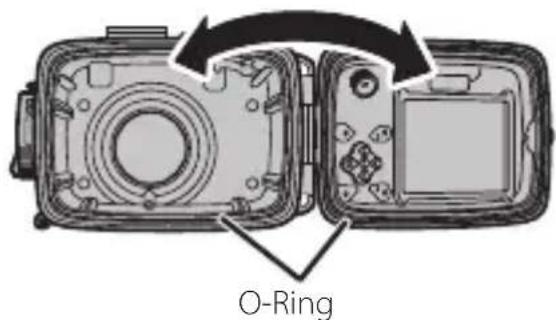

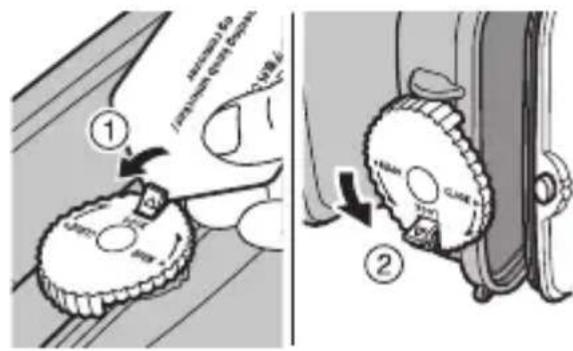

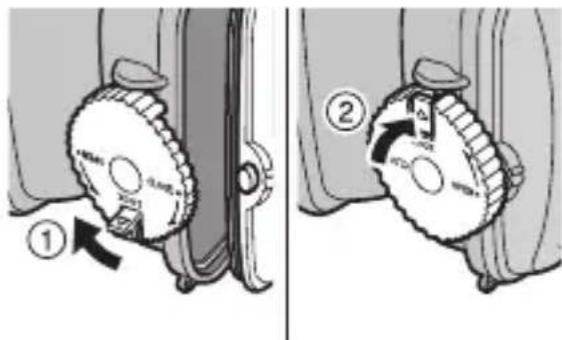

2 Öffnen Sie das Unterwassergehäuse mit dem Ausbauwerkzeug

① Geben Sie die Sperre des Öffnungs-/ Schließknopfes frei.
② Drehen Sie den Öffnungs-/ Schließknopf in Richtung "OPEN", um das Unterwassergehäuse zu öffnen.

Beim Öffnen und Schließen des Unterwassergehauses darauf auf achtenden Finger oder Handfläche nicht im Gehäuse eingeklemmt werden.
Wenn Sie nicht über das Ausbauwerkzeug (S. 15) verfügen, können Sie auch die Justierung des Tragegurts verwenden.

3 Kontrollieren Sie die Innenseite des Unterwassergehäuses auf Folgendes:

• Sprünge (insbesondere rund um den O-Ring)
• Richtige Positionierung des O-Rings (zum richtig Einsetzen des O-Rings, siehe S.24)
  Dass der O-Ring keine Kratzer, Sprunge Verformung, Verdrehung oder Ablösung usw. aufweist
  Am O-Ring haftende Sandkorner oder Fremdkörper

4 Wischen Sie mit einem flusenfrei, weichen Tuch o.ä.evtl. am O-Ring und an der Kontaktfläche des O-Rings (Abb. A Position) haftende Fremdkörper ab.

Falls Sie Kosmetiktücher zum Abwischen verwenden, achten Sie daraufuf, dass keine feinen Fasern zurückbleiben.

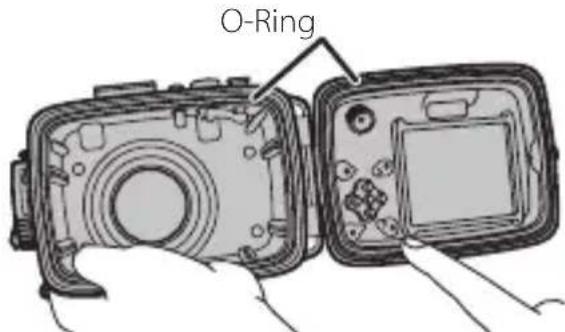

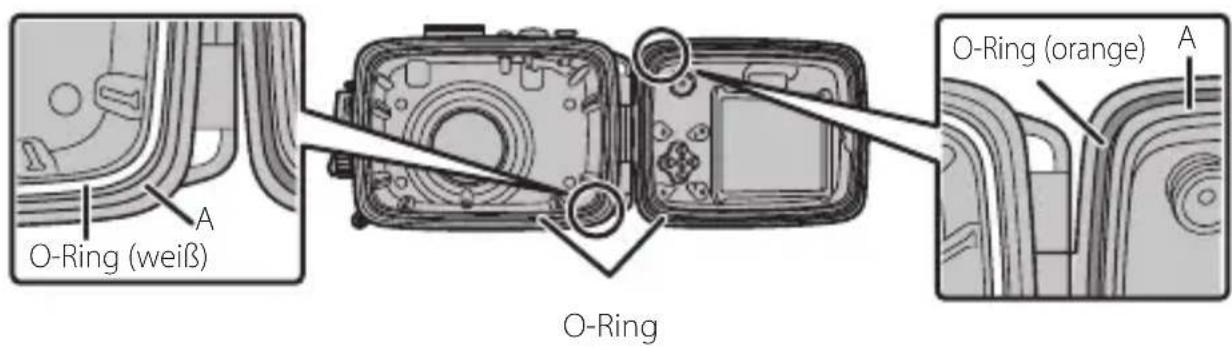

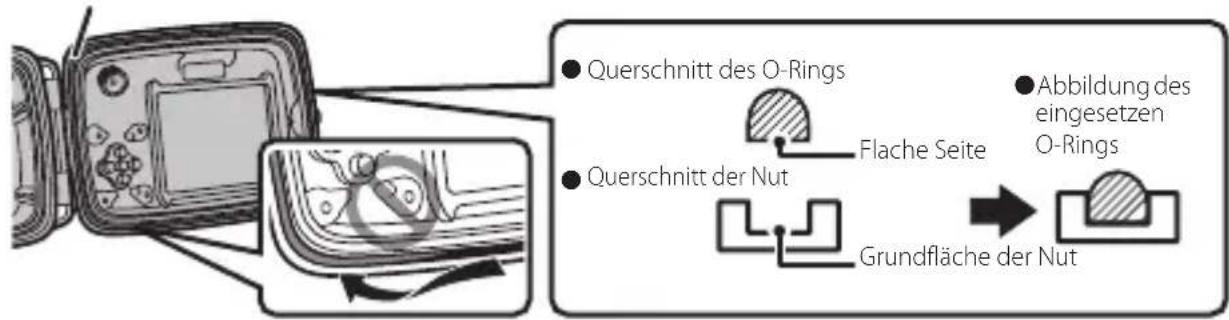

5 Überprüfen Sie den angebrachten O-Ring.

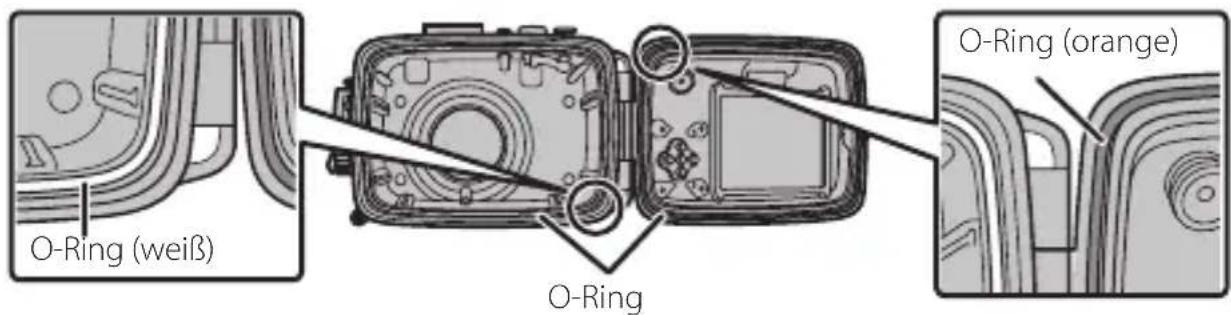

Kontrollieren Sie, wie der vorderseitige O-Ring (weiß) eingesetzt ist. Streichen Sie mit den Fingerspitzen über den O-Ring und stellen Sie safer, dass sich Dort keine Stufe befindet. Falls Sie eine Stufe fühlen, können der O-Ring verdrecht sein. Setzen Sieihn noch einmal nach der Anleitung auf S. 24 ein.

Vorderseitiger O-Ring (weiβ)

Falls der O-Ring verdrecht ist, sich aus der Nut gelost hat oder ein Fremdkörper eingeklemmt wurde, kann dies Wassereintritt in die Kamera verursichen.

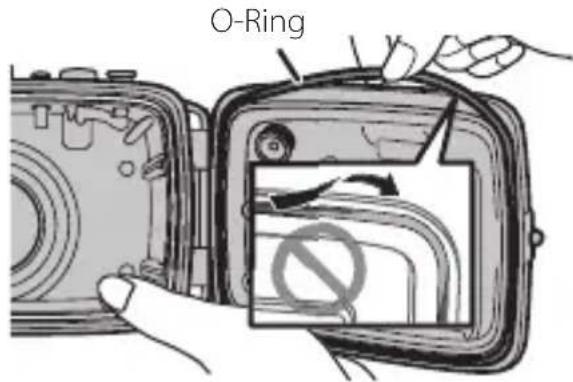

Kontrollieren Sie, wie der hinterseitige O-Ring (orange) eingesetzt ist.

Falls der O-Ring nicht vollständig eingesetzt ist, setzen Sieihn noch einmal nach der Anleitung auf S. 25 ein.

Hinterseitiger O-Ring (orange)

6 Falls alles in Ordnung ist, tragen Sie mit sauberem Finger das Spezial-Silikonfett auf. Streichen Sie damit die Oberfläche des O-Rings ein, bis sie vollständig überzogen ist.

Verwenden Sie nur das mitgelieferte Spezial-Silikonfett.
Kontrollieren Sie nach dem Auftragen des Fettes, ob keine Sandkorner oder andere Substanzen am O-Ring haften.

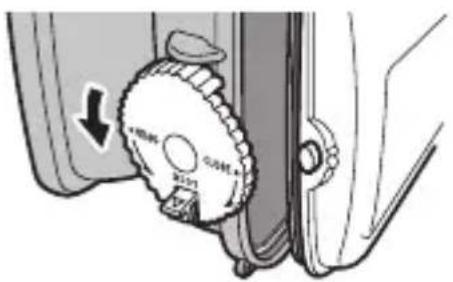

7 Schließen Sie das Unterwassergehause.

① SchlieBen Sie das Unterwassergehause, und drehen Sie den Öffnungs-/ Schließknopf in Richtung "CLOSE", um es abzudichten.
② Sperren Sie den Öffnungs-/Schließknopf.
Achten Sie beim Schlieben des Unterwassergebnisses daraufuf, dass sich ihre Finger oder ihre Handfläche nicht im Unterwassergebnisse verfangen.

8 Tauchen Sie das leere Unterwassergehause in einen Wassertank oder eine Badewanne ein, und kontrollieren Sie auf Wassereintritt. Wie Sie es kontrollieren sollen, lesen Sie auf S. 13.

Falls Wassereintritt festgestellt wird ...

① Nehmen Sie sofort das Unterwassergehäuse aus dem Wasser und trocknen Sie die AuBenseite
② Stellen Sie fest, ob das Unterwassergehäuse Sprünge aufweist. Kontrollieren Sie den O-Ring, ob an ihm keine Fremdkörper, Kratzer, Sprünge, Verformung oder Verdrehung vorliegen, und ob sich an der O-Ring-Nut keine Fremdkörper befinden.
③ Falls alles in Ordnung ist, fangen Sie nochmals mit dem Vorgang auf S. 8 von vorne an.
Falls Sie eventuelle Mängel am Unterwassergehäuse finden, stellen Sie sofort dessen Verwendung ein, und wenden Sie sich an ihren FUJIFILM Fachhändler.

Einsetzen der Digitalkamera in das Unterwassergehäuse

Überprüfen Sie vor der Montage Folgenden:

• Laden Sie den Akku vor der Verwendung vollständig auf, damit es nicht zu einer niedrigen Batteriespannung während der Unterwasseraufnahmen kommt.
• Stellen Sie fest, wie weitere neue Aufnahmen auf dem Medium noch gespeichert werden können.
• Falls der Handgurt an der Digitalkamera angebracht ist,nehmen Sie diesen unbedingt ab. Die Verwendung der Kamera, wenn sieamt dem Handgurt im Unterwassergehause eingesetzt ist, kann Wassereintritt herbeiführen.

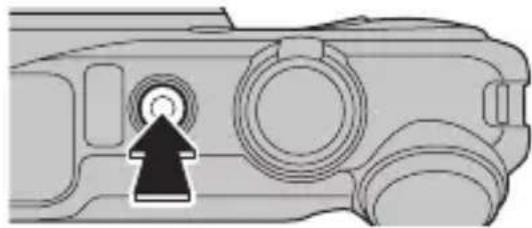

1 Schalten Sie die Kamera aus.

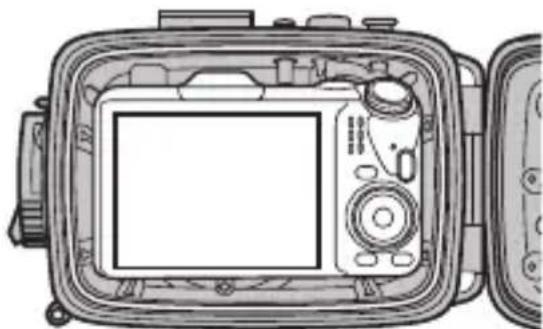

2 Öffnen Sie das Unterwassergehäuse (S. 8) und platzieren Sie die Kamera darin.

Setzen Sie die Kamera richtig in das Unterwassergehäuse ein.

Beim Offnen und Schlieben des Unterwassergehäuses darauf auf achten, dass Finger oder Handfläche nicht im Gehäuse eingeklemmt werden.
Achten Sie beim Einstellen der Kamera auf die Position der Kamera am Vorsatz.

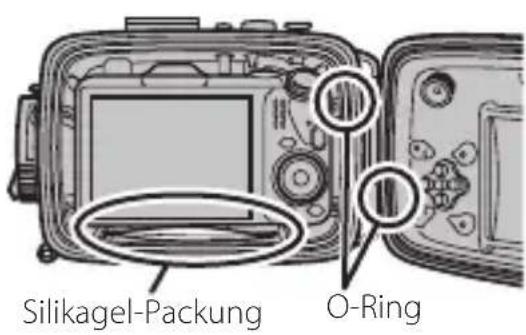

3 Sie die Silikagel-Packung in den Zwischenraum unter dem Boden der Kamera ein.

Silikagel-Packung

Die Silikagel-Packung muss richtig hineingeschoben werden. Falls sie nicht ganz hineingeschoben ist, wird die Funktion des O-Rings als Dichtung verhindert und führt zu Wassereintritt.

4 Überprüfen Sie Folgendes, bevor Sie das Unterwassergehause schreiben.

• Es darf kein Teil der Silikagel-Packung überstehen.
• Es dürfen kein Staub, keine Haare oder keine Fremdkörper am O-Ring, an der O-Ring-Nut oder an der Seite des Unterwassergehäuses haften, an der der O-Ring montiert ist.
  Die Kamera ist im Unterwassergehauserichtig positioniert und ausgerichtet.

5 Schlieben Sie das Unterwassergehäuse, wenn alles in Ordnung ist (S. 10).

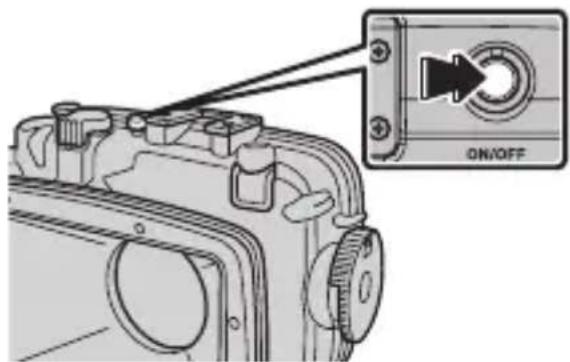

→ Prufen Sie, ob die "ON/OFF"-Taste mit der Steuerung am Gehäuse richtig bedient werden kann.
Achten Sie beim Schlieben des Unterwassergehauses darauf, dass sich ihre Finger oder ihre Handflache nicht im Unterwassergehause verfangen.

Um Wassereintritt vorzubeugen

Falls Fremdkörper am O-Ring haften, kann es zu Wassereintritt führen. Entfern den Sie die Fremdkörper (Siehe S. 22). Falls Sie sie nicht entfernen können, wechseln Sie den O-Ring gegen einen neuen aus.

Haar Fluse Sand

Ausführeneiner endgültigen Prüfung

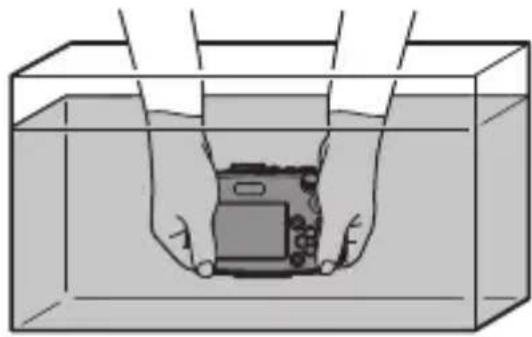

Führer Sie nach dem Einsetzen der Kamera in das Unterwassergehäuse eine endgültige Eintauchprüfung durch. Um auf Wassereintritt zu kontrollieren, tauchen Sie das Unterwassergehäuse in einen mit Wasser gefüllten Wassertank oder eine Badewanne ein, und kontrollieren Sie auf möglichen Wassereintritt. Führer Sie diese Prüfung so aus, durch Sie das Unterwassergehäuse(sofort aus dem Wasser hersausnahmekonnen (um die sichinnen befindende Kamera zu retten),falls es nötig sein sollte.

1 Lassen Sie das Unterwassergehäuse für 30 Sekunden im Wasser.

• Falls Sie im Wasser Luftblasen aus der Fuge des Unterwassergehäuses ununterbrochen aufsteigen sehen, weist dies auf Wassereintritt hin.
• Falls alles in Ordnung ist, bedienen Sie die Tasten und machen Sie im Wasser einzelne Probe-Aufnahmen.

2 Nachdem Sie das Unterwassergehäuse langsam aus dem Wasser herausgenommen haben, kontrollieren Sie ganz GENAU auf Folgendes:

• Wassertropfen in der Nähe der Fuge des Unterwassergehauses.
• Wasser hat sich an der Innenseite des Unterwassergehäuses angesammelt.

Falls Wassereintritt festgestellt wird ...

① Nehmen Sie sofort das Unterwassergehäuse aus dem Wasser und trocknen Sie die AuBenseite.
② Nehmen Sie die Digitalkamera aus dem Unterwassergehäuse. Falls Sie Wassertropfen auf der Digitalkamera sehen, wischen Sie diese gleich ab.

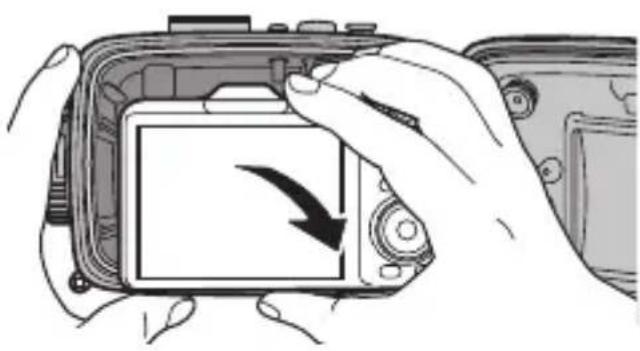

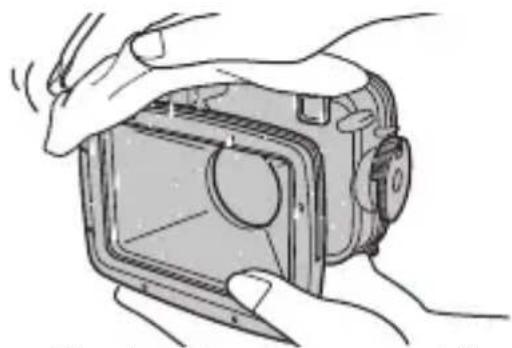

Wenn Sie die Kamera aus dem Unterwassergehäuse Herausnahmen, öffnen Sie das Unterwassergehäuse so, dass das Objektiv nach unten zeigt, um zu verhindern, dass die Kamera Herausfällt. Ebenso ist darauf zu achten, dass beim Öffnen und Schließen des Unterwassergehäuses[weder Finger noch Handfläche im Gehäuse eingeklemmt werden.

③ Stellen Sie fest, ob das Unterwassergehäuse Sprünge aufweist. Kontrollieren Sie den O-Ring, ob an ihm keine Fremdkörper, Kratzer, Sprünge, Verformung oder Verdrehung vorliegen und ob sich in der O-Ring-Nut keine Fremdkörper befinden.
④ Falls alles in Ordnung ist, fangen Sie nochmals mit dem Vorgang auf S. 8 von vorne an.

Falls Sie eventuelle Mangel am Unterwassergehäuse finden, stellen Sie sofort dessen Verwendung ein und wenden Sie sich an ihren FUJIFILM Fachhändler.
Falls Wasser in die Kamera eingedrungen ist, stellen Sie sofort deren Verwendung ein und wenden Sie sich an ihren FUJIFILM Fachhändler. Falls Sie die Kamera in einem fehlerhaften Zustand betätigten kann es zu Feuer oder elektrischem Schlag führen. Verwenden Sie die Kamera niemals im ober beschriebenen Zustand.

Jegliche Art von Fremdkörper am O-Ring kann Wassereintritt verursachen. Entfernen Sie die Fremdkörper nach der Anweisung auf S. 22.

Haar Fluse Sand

1 Bringen Sie den Tragegurt am Unterwassergehause an.

Bringen Sie den Handgurt am Unterwassergehause an, wie es in ① und ② dargestellt ist.

2 Befestigen Sie den Handgurt fest an Ihr hem Handgelenk.

① Fuhren Sie ihre Hand und Ihr Handgelenk durch den Handgurt.

② Um die Gefahr des Fallenlassens der Kamera zu mindern, befestigen Sie den Handgurt mit dem Einsteller um Ihr Handgelenk.

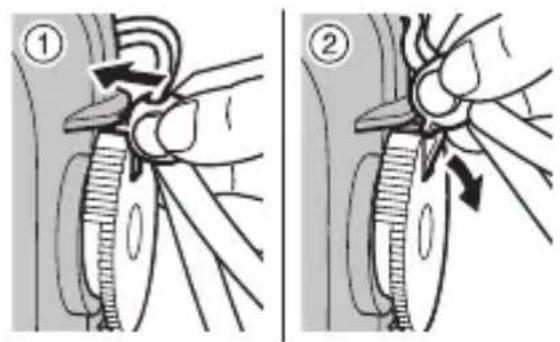

Öffnen des Unterwassergehäuses mit der Justierung des Tragegurts

Wenn Sie das Unterwassergehäuse öffnen, können Sie auch die Justierung des Tragegurts verwenden, wenn Sie das Ausbauwerkzeug nicht zur Hand haben.

① Setzen Sie die Öse der Justierung ein, wie in der Abbildung gezeigt.
② Geben Sie die Sperre des Öffnungs-/ Schließknopfes frei.
Verwenden Sie die Justierung des Tragegurts nicht, um den O-Ring zu offen. Wenn der O-Ring beschädigt wird oder Fremdkörper daran haften, kann es zu einem Wassereintritt kommt.

Anbringen der Blitzdiffusorplatte

Bringen Sie die mitgelieferte Blitzdiffusorplatte an.

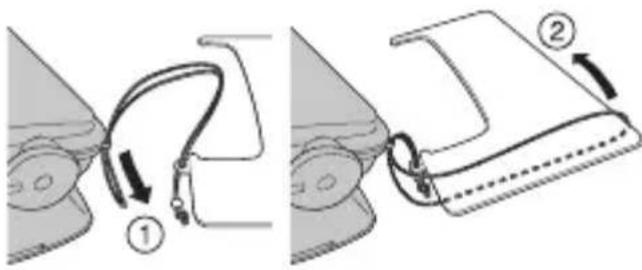

Anbringen der Blitzdiffusorplatte

Bringen Sie den Blitzdiffusorplatten- Tragegurt am Unterwassergehause an, wie unter ① und ② gezeigt.

Achten Sie darauf, dass sich der Tragegurt nicht verheddert, wenn das Unterwassergehause geöffnet oder geschlossen wird.

Schieben Sie die Blitzdiffusorplatte in die Nut des Objektivrings ein, wie in der Abbildung gezeigt.

Schieben Sie die Platte fest ein, bis sie mit einem Klickgeräusch einrastet.

• Unter Verwendung des Unterwassergehauses konnen Sie in einer Wassertiefe von bis zu 40 m Aufnahmen machen.
• Die Funktionen der Bedienungseinheit entsprechen den einzelnen Operationen der Kamera. Informationen zur Bedienungsanleitung oder den Funktionen der Kamera finden Sie in der Bedienungsanleitung, die im Lieferumfang ihrer Kamera enthalten war.

1 Schalten Sie die Kamera ein.

Drucken Sie die "ON/OFF"-Taste.

2 Stellen Sie den Aufnahmemodus ein.

(1)

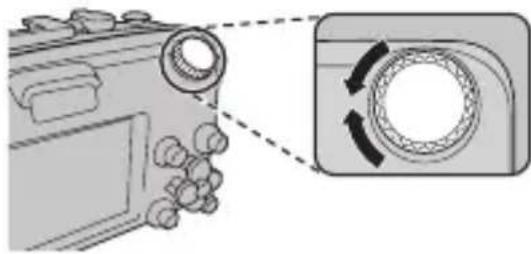

① Drehen Sie den Drehschalter Moduswahl, um einen Aufnahmemodus auszuwahlen.
② Überprüfen Sie den Aufnahmehodus auf dem LCD-Monitor.
Machen Sie Probeaufnahmen, bevor Sie die Kamera im Gehäuse unter Wasser verwenden.

(2)

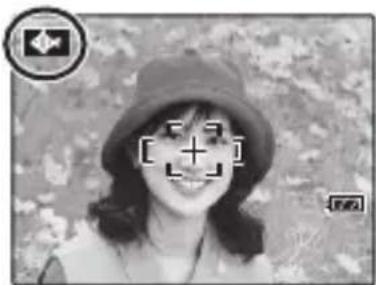

Wenn Sie den Aufnahmemodus einstellen, stellen Sie sicher, dass die Modusanzeige für den ausgewählten Modus auf dem LCD-Monitor zu sehen ist.

3 Halten Sie das Unterwassergehäuse mit beiden Händen fest.

Halten Sie die Kamera so, dass das Objektiv oder der Blitz nicht von ihren Fingern oder dem Tragegurt verdeckt werden. Wenn das Objektiv oder der Blitz verdeckt werden, kann das Objekt unscharf sein oder die Helligkeit (Belichtung) der Aufnahme ist nicht richtig.

DE-17

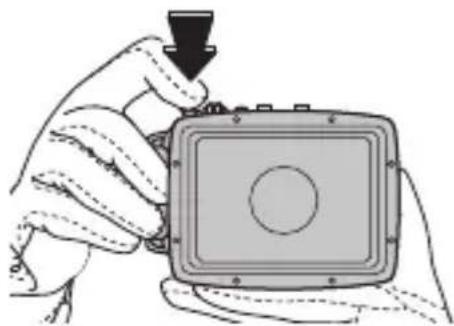

4 Nehmen Sie Bilder auf.

① Drücken Sie den Auslöser zur Häfte nieder, um das Bild scharf zu stellen.
Während der Filmaufnahme kann der Auslöser nicht bis zur Hälfte niedergedrückt werden.

② Drücken Sie den Auslöser vollständig nieder, um ein Bild aufzunehmen.

Zum TAUCHEN

Stellen Sie den Drehschalter Moduswahl auf SP und wahlen Sie TAUCHEN fur kräftige Blautone bei Unterwasseraufnahmen. Außerdem kann als WEISSABGLEICH-Option im Kameramodus-Menu gewählt werden.

Weitere Informationen finden Sie in der Bedienungsanleitung, die im Lieferumfang ihrer Kamera enthalten war.

Nahaufnahmen

ES wird empfohlen, einen handelsüblichen externen Blitz für die Nahaufnahme zu benutzen.

1 Schalten Sie die Kamera aus.

Betätigen Sie die "ON/OFF"-Taste, um die Kamera auszuschalten.

Achten Sie darauf, dass die Stromversorgung der Kamera ausgeschaltet ist.

2 Wenn Sie mit den Aufnahmen fertig sind, füllen Sie sofort einen Eimer oder anderen Behälter mit Frischwasser, um das salzige Meerwasser abzuwaschen.

Achten Sie daraufuf, die AuBenseite des Unterwassergehäuses gut abzuspulen, indem Sie das Wasser mit der Hand ruhren.

Falls Reste von Salzablagerung am Gehäuse zusückbleiben, kann dies zu Bildung von Rost, schlechterer Funktion der einzelnen Bedienelemente und anderen Problemen führen.

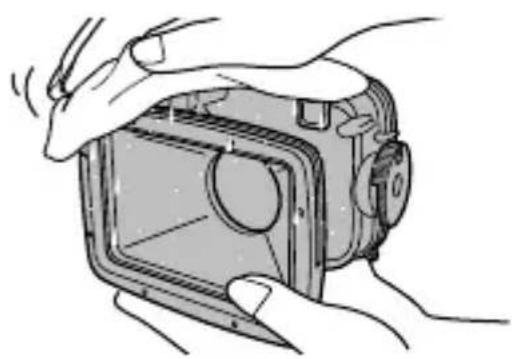

3 Wischen Sie die Wassertropfen sorgfältig vom Unterwassergehäuse ab.

Wischen Sie insbesondere die Tropfen von der Fuge des Unterwassergehäuses sorgfältig ab.

Verwenden Sie ein weiches, flusenfreies Tuch oder Ahnliches.
Entfernen Sie die Wassertröpfchen unter dem Auslöser, dem Öffnungs-/Schließknopf und den anderen Bedienelementen.

4 Nehmen Sie die Kamera aus dem Unterwassergehäuse.

① Geben Sie die Sperre des Öffnungs-/ Schließknopfes frei.
② Drehen Sie den Öffnungs-/ Schließknopf in Richtung "OPEN" und öffnen Sie das Unterwassergehäuse langsam, um keine Wassertropfen auf die Kamera zu spritzen.

Vor dem Öffnen des Unterwassergehäuses sich vergewissern, dass Hände und Haare trocken sind, damit keine Wassertropfen auf die Kamera oder ins Innere des Unterwassergehäuses gelangen können.
Beim Offnen und Schlieben des Unterwassergehauses darauf auf achten, dass Finger oder Handfläche nicht im Gehäuse eingeklemmt werden.
Falls ihre Höhe nass sind, achten Sie daraufuf, dass Sie nicht die Kamera oder der Akku anfassen.
Öffnen Sie das Unterwassergehause nicht an Orten, an denen Wasser oder Sand in die Innenseite des Gehäuses gelangen können.

③ Nehmen Sie die Kamera aus dem Unterwassergehause.
Wenn Sie die Kamera aus dem Unterwassergehäuse herausnehmer, öffnen Sie das Unterwassergehäuse so, dass das Objektiv nach unten zeigt, um zu verhindern, dass die Kamera herself.

5 Nachdem Sie festgestellt haben, dass keine Wassertropfen oder Fremdkörper am O-Ring haften, schlieben Sie das Unterwassergehäuse und drehen den Öffnungs-/Schließknopf in Richtung "CLOSE", um es fest zuzuschreiben (S. 10). Waschen Sie das Unterwassergehäuse noch einmal mit Frischwasser gründlich ab.

Versuchen Sie, alle Reste von Salzablagerung zu entfernen, indem Sie im Wasser auf die einzelnen Knöppe leicht drücken. Wir empfehlen, das Gehäuse 1 Stunde in Frischwasser einweichen zu halten.

Falls das Unterwassergehäuse mit nicht abgewischen Salzwassertropfen gelagert wird, können Salzablagerungen die Bewegung des Öffnungs-/Schließknopfes und der anderen Teile verhindern.
Achten Sie beim Schlieben des Unterwassergehäuses daraufuf, dass sich ihre Finger oder ihre Handflache nicht im Unterwassergehause verfangen.

6 Wischen Sie sorgfältig die Wassertropfen vom Unterwassergehäuse ab.

Verwenden Sie ein weiches, flusenfreies Tuch oder Ahnliches.
Entfernen Sie die Wassertröpfchen unter dem Auslöser, dem Öffnungs-/Schließknopf und den anderen Bedienelementen.

7 Öffnen Sie das Unterwassergehäuse ein weniger und halten Sie es an einem gut durchlüfteten und schattigen Ort trocknen. Wenn Sie das Gehäuse getrocknet haben, bewahren Sie es an einem Ort auf, der keinem direkten Sonnenlicht ausgesetzt ist.

Verwenden Sie keinen Fön, keine Warm- oder Heißluft und kein direktes Sonnenlicht, um das Unterwassergehäuse zu trocknen.

Pflege nach der Verwendung

Führer Sie sofort nach jeder Verwendung des Unterwassergebnisses Folgenden durch. Kontrollieren Sie, ob der O-Ring[weder durch Fremdkörper verursachte Dellen noch Kratzer, Sprünge oder andere Beschädigungen aufweist.

1 Entfernen Sie den O-Ring vom Unterwassergehäuse.

Vorderseitiger O-Ring (weiβ)

Hinterseitiger O-Ring (orange)

① Führn Sie das Ausbauwerkzeug zwischen den O-Ring und die O-RingNut ein.
② Fuhren Sie die Spitze des Ausbauwerkzeugs unter den O-Ring. Achten Sie daraufuf, dass die Nut nicht durch die Spitze des Ausbauwerkzeugs zerkratzt wird.
③ Fassen Sie den hangenden O-Ring mit ihren Fingern und entfernen Sieihn aus dem Unterwassergehäuse.

2 Entfernen Sie altes Fett und Fremdkörper wie Fasern oder Sand vom O-Ring.

① Wischen Sie Fremdkörper mit einem weichen, fusselfreien Lappen ab.
② Lassen Sie den abgesplten O-Ring trocknen, ohneihn noch einmal abzuspelen. So verhindern Sie das Anhaften von Fasern.

3 Nehmen Sie den O-Ring mit ihren Fingern und tasten Sie den ganzen O-Ring unter leichtem Druck ab, um zu kontrollieren, ober weder durch Fremdkörper verursachte Dellen noch Kratzer, oder durch Alterung entstandene Sprünge aufweist (dies konnen Sie mit den Fingerspitzen fühlen).

Beim Ziehen des O-Rings durch die Hand, achten Sie daraufuf, dass Sieihn nicht zu starkziehen und der O-Ring nicht ausgedehnt wird.

Beispiele von Fremdkörpersn und Beschädigungen

Haar Fluse Sand

Durch Fremdkörpersverursache Dellen

Kratzer Sprünge

4 Entfernen Sie mit Hilfe einer Zahnbürste oder Wattestächen alle Fremdkörper aus der O-Ring-Nut.

Achten Sie entsprechers darauf, dass keine Fasern vom Wattestächen zurückbleiben.

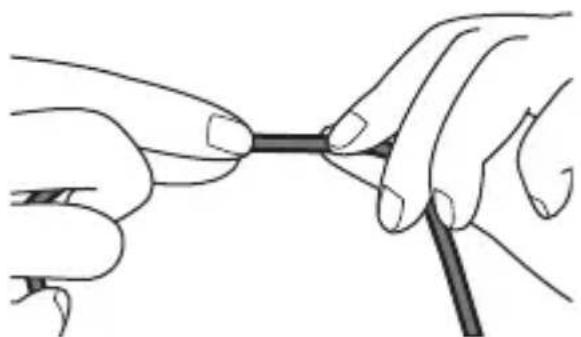

5 Überziehen Sie den O-Ring mit Spezialfett.

Um eine gleichmäßig)dünne Schicht Silikonfett auf den O-Ring aufzutragen,etta 5mm des bei thisem Produkt mitgelieferten Fetts aus der Tube hersausdrucken und in einem sauberen Plastikbeutel (ungeführ 10 × 20~cm) grundlich durchkneten. Setzen Sie danach den O-Ring in den Plastikbeutel ein und kneten diesen weiter, bis der ORing mit dem Fett vollig überzogen ist. Der Plastikbeutel kann mehr als einmal verwendet werden, wenn er sauber gehalten wird.

6 Setzen Sie den vorderseitigen O-Ring (weiß) ein.

Damit Sieihn nicht verwechseln, achten Sie auf den Aufkleber (weiß) an der Innenseite des Unterwassergehauses.

Legen Sie den O-Ring erst einmal auf das Unterwassergehäuse und stellen Sie sicher, dass er nicht verdrecht ist. Falls er nicht verdrecht ist, setzen Sieihn ein. Achten Sie damit daraufuf, dass keine Fremdkörper eingeklemmt sind und kein Staub anhaftet.

Wenn sich das Installieren des vorderen O-Rings als schwierig erweist, den Ring zuerst die vier Ecken einpassen, dann den restlichen Teil in die Nut hineindrücken.

7 Setzen Sie den hinterseitigen O-Ring (orange) ein.

Damit Sieihn nicht verwechseln, achtensie auf den Aufkleber (orange) an der Innenseite des Unterwassergehäuses.

Richten Sie die flache Seite des O-Rings and die Grundfläche der Nut.

Querschnitt des O-Rings

Flache Seite

Abbildung des eingesetzen O-Rings

Querschnitt der Nut

Grundfläche der Nut

Kontrollieren Sie beim Einsetzen des O-Rings, ob der O-Ring[weder verdrecht noch gebogen ist und nicht aus der Nut Heraussteh.

Kontrollieren Sie beiden O-Ring, sowohl den vorderseitigen als auch den hinterseitigen.

Gehen Sie bei der Wartung der O-Ringe besonderss umsichtig vor, damit kein Fett auf das Objektivfenster und das LCD-Monitorfenster besteht. Jegliche Verschmutzungen auf dem Objektivfenster und dem LCD-Monitorfenster sind mit einem weichen, trockenen Tuch vorsichtig abzuwischen.

Hinweise zur richtigen Verwendung des Unterwassergehauses

• Verwenden oder lagern Sie das Unterwassergehäuse nicht bei Temperaturen höher als +40^ .
• Verwenden Sie das Unterwassergehäuse nicht in Wasser mit einer Temperatur von mehr als +40^ , da es sonst zu Wassereintritt führen kann.
• Verwenden Sie weder Verdünnungsmittel noch Leichtbenzin, Alkohol oder andere flüchtige Chemikalien zur Reinigung. Falls Sie solche Chemikalien auf dem Unterwassergehäuse auftragen, kann es zu Beschädigung der Oberfläche bzw. zu Sprungen unter hohem Druck führen.
• Vermeiden Sie übermäßig Kraftanwendung an der Stativgewinde.
• Setzen Sie das Unterwassergehäuse keinen Stößen oder Schlägen aus.
• Werfen Sie das Unterwassergehäuse nicht in das Wasser.
• Falls Sie das Unterwassergehäuse in Meerwasser verwendet haben, waschen Sie das Unterwassergehäuse noch gut verschlossen in einem Eimer mit Frischwasser ab, um das Salz zu entfernen. Trocknen Sie danach die Außenseite des Gehäuses mit einem trockenen, weichen Tuch.
• Dieses Produkt ist für die Verwendung im Wasser als Unterwassergehäuse konstruiert. Belassen Sie niemals die Kamera in diesersem Produkt, wenn Sie diesen aufbewahren. Batterieflüssigkeit kann aus der Kamera austreten und ein Feuer verursichen.
• Wenn die Kamera mit geschlossen Unterwassergehäuse in ein Flugzeug mitgenommen wird,lässt sich das Gehäuse unter Umständen nicht öffnen.Daher unbedingt das Unterwassergehäuse öffnen,bevor die Kamera in ein Flugzeug mitgenommen wird.Solle sich das Unterwassergehäuse nicht öffnen halten, die Kamera in lauwarmes Wasser eintauchen,um den Druckunterschied auszugleichen; danach kann das Unterwassergehäuse geöffnet werden.

Zur Vermeidung von Wassereintritt

Falls es zu Wassereintritt während der Verwendung des Unterwassergehäuses kommt, wird die Digitalkamera beschädigt, so dass sie nicht mehr repariert werden kann. Beachten Sie daher vor der Verwendung die folgenden Vorsichtsmaßregeln.

Die normale Lebensdauer des O-Rings beträgt etwa ein Jahr, hangt aber von den Betriebsbedingungen ab. Wechseln Sie einmal jährlich den O-Ring gegen einen neuen aus.
- Alle am O-Ring anhaftenden Fremdkörper können einen Wassereintritt verursachen. Wischen Sie alle Fremdkörper ab und achten Sie darauf darauf auf, dass keine Flusen am O-Ring verbleiben. Falls ein Fremdkörper nicht leicht entfernt werden kann, versuchen Sie, den O-Ring mit Wasser abzuspulen.
- Falls der O-Ring Kratzer, Sprünge, Verfährung oder Verformung aufweist, ersetzen Sie ihn durch einen neuen.
- Wenn Sie den O-Ring auswechseln, reinigen Sie zuerst die O-Ring-Nut und kontrollieren Sie, ab keine Sandkorner, Staub, Haare oder andere Fremdkörper vorhanden sind.
- Verwenden Sie für den O-Ring nur das Silikonfett der von FUJIFILM empfohlenen Marke.
- Falls der O-Ring nicht richtig eingesetzt ist, kann es zu Wassereintritt führen. Beim Einsetzenden des O-Rings achten Sie daraufuf, dass er in der Nut liegen bleibt und sich nicht verdreht (S. 24).
- Belassen Sie das Unterwassergehäuse im Sommer niemals in direktem Sonnenlicht, in einem geschlossenen Fahrzeug oder in der Höhe eines Heizgeräts. Legen Sie nicht langfristig externe Kräfte an das Unterwassergehäuse an. Verformungen durch Wärme oder Krafteinwirkung können eine Verschlechterung der Wasserdichtigkeit des Unterwassergehäuses bewirken und es für den Einsatz im Wasser unbrauchbar machen.
- Achten Sie daraufuf, dass der O-Ring oder dessen Kontaktfläche nicht durch Zusammenstobbeider Teile aufeinander oder durch eingeklemmte Fremdkörper (Sand, Staub oder Haare) beschädigt wird.

Fuhren Sie eine Eintauch- und endgültige Prüfung durch, bevor Sie these Produkt verwenden.
- Falls Sie während des Fotografierens Anzeichen von Wassereintritt bemerken,nehmen Sie das Produkt sofort aus dem Wasser. Stellen Sie die Ursache fest und ergreifen Sie entsprechende Maßnahmen.

Beispiele von Fremdkörpersn und Beschädigungen

Haar Fluse Sand

Durch Fremdkörpersverurschte Dellen
Kratzer Sprünge

Technische Daten

Für den Gebrauch bestimmte Kamera	Digitalkamera FinePix F300EXR/F500EXR/F550EXR
Druckwiderstand Bis zu 40 m unter Wasser
Hauptmaterial	Gehäuse: Transparentes Polycarbonat Objektivfenster: Glas
Abmessungen (B × H × T)	142,7 mm × 100,5 mm × 107,8 mm (einschließlich Überstände)
Gewicht ca. 507 g (ohne Kamera und Zubehör)

• Änderungen der Spezifikationen und Leistungsdaten sind ohne Vorankündigung vorbehalten. FUJIFILM kann für Schäden, die durch Fehler in dieser Bedienungsanleitung entstanden sind, nicht haftbar gemacht werden.

Sonderzubehör

• Silikagel-Packungen (SST-01)

Trockenmittel zur Reduzierung von Kondenswasser auf dem Objektiv (Silikagel-Packung, 6 Stück)

• O-Ring-Werkzeug (ORK-FXF500)

Optionaler Reparatursatz

(Ersatz-O-Ring (1 Stück), Ausbauwerkzeug zum Öffnen des Drehkopfes/O-Ring-Entferner (1 Stück))

Spezial-Silikonfett (SGR-01)

Spezial-Silikonfett für die Pflege des O-Rings (Spezial-Silikonfett × 1 [ca. 3g] )
