Type de produit	Caisson étanche pour appareil photo numérique
Marque	Fujifilm
Modèle	WPFXF500
Appareils compatibles	FinePix F300EXR / F500EXR / F550EXR
Profondeur maximale	40 m
Dimensions (L × H × P)	142,7 mm × 100,5 mm × 107,8 mm (accessoires compris)
Poids	Environ 507 g (sans appareil ni accessoires)
Matériau du boîtier	Polycarbonate transparent
Fenêtre d'objectif	Verre
Joint d'étanchéité	Joints toriques (blanc et orange), graisse silicone spéciale fournie
Accessoires inclus	Dragonne, stylet, graisse de silicone spéciale (3 g), paquets de gel de silice (×3), plaque de diffusion flash, mode d'emploi, guide d'entretien rapide
Alimentation	Utilise la batterie de l'appareil photo intégré (batterie spécifique Fujifilm)
Entretien et nettoyage	Nettoyer le joint torique avec un chiffon doux, utiliser uniquement la graisse silicone fournie. Laver à l'eau douce après usage en mer. Ne pas utiliser de solvants.
Remplacement du joint torique	Recommandé une fois par an. Kit de rechange disponible (ORK-FXF500).
Sécurité	Ne pas démonter, ne pas exposer à des températures >40°C, ne pas utiliser en eau >40°C, ne pas laisser tomber. Effectuer un test d'immersion avant chaque utilisation.
Stockage	Ouvrir légèrement le caisson après usage, stocker dans un endroit frais à l'abri du soleil. Ne pas stocker avec l'appareil photo à l'intérieur.

FOIRE AUX QUESTIONS - WPFXF500 FUJIFILM

Comment effectuer l'essai préliminaire d'étanchéité du caisson ?

Avant d'installer l'appareil, examinez l'extérieur pour détecter fissures ou défauts. Ouvrez le caisson avec le stylet, vérifiez l'état et la propreté des joints toriques, appliquez de la graisse silicone spéciale, fermez le caisson vide et immergez-le dans l'eau pendant 30 secondes pour vérifier l'absence de bulles d'air.

Comment installer l'appareil photo dans le caisson ?

Mettez l'appareil hors tension et retirez sa dragonne. Ouvrez le caisson, glissez l'appareil jusqu'à ce qu'il soit bloqué, puis insérez un sachet de gel de silice sous l'appareil. Assurez-vous qu'aucun corps étranger n'est présent sur le joint torique, puis refermez le caisson en tournant le bouton sur 'CLOSE'.

Que faire si des bulles d'eau apparaissent lors du test d'immersion ?

Retirez immédiatement le caisson de l'eau et séchez l'extérieur. Ouvrez le caisson, vérifiez les joints toriques pour détecter toute particule, fissure ou déformation. Nettoyez et regraissez les joints si nécessaire, puis répétez le test. Si le problème persiste, cessez d'utiliser le caisson et contactez votre revendeur Fujifilm.

Quelle profondeur maximale peut supporter ce caisson étanche ?

Le caisson étanche WPFXF500 est conçu pour une utilisation sous-marine jusqu'à 40 mètres de profondeur maximum. Ne dépassez jamais cette limite.

Comment entretenir le joint torique après utilisation ?

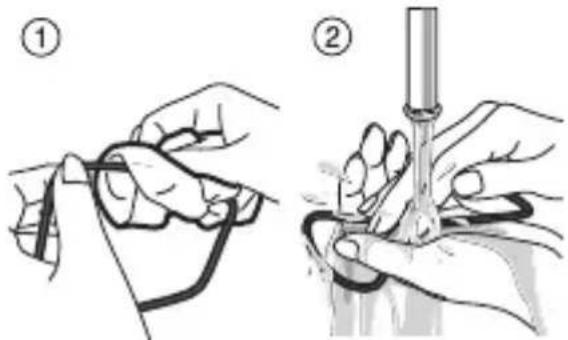

Retirez le joint torique à l'aide du stylet. Essuyez les particules avec un chiffon doux non pelucheux, puis rincez à l'eau claire et séchez sans essuyer pour éviter les fibres. Appliquez une fine couche de graisse silicone spéciale en malaxant le joint dans un sac plastique propre. Remettez en place en vérifiant qu'il n'est pas tordu.

Quels accessoires sont fournis avec le caisson ?

Le caisson est livré avec : une dragonne, un stylet pour l'ouverture et le retrait du joint, de la graisse de silicone spéciale (environ 3 g), trois sachets de gel de silice, une plaque de diffusion flash, le mode d'emploi et un guide d'entretien rapide.

Puis utiliser le caisson avec d'autres appareils que les FinePix listés ?

Non, ce caisson est spécifiquement conçu pour les appareils FinePix F300EXR, F500EXR et F550EXR. L'utiliser avec un autre modèle pourrait compromettre l'étanchéité et endommager l'appareil.

Comment fixer la plaque de diffusion flash ?

Fixez la dragonne de la plaque au caisson comme indiqué dans le manuel, puis insérez la plaque dans la rainure de l'anneau d'objectif jusqu'à ce qu'elle s'enclenche. Veillez à ne pas coincer la dragonne lors de la fermeture du caisson.

Que faire si de l'eau pénètre à l'intérieur du caisson ?

Retirez immédiatement le caisson de l'eau et séchez l'extérieur. Ouvrez le caisson objectif vers le bas pour éviter que l'appareil ne tombe. Retirez l'appareil et essuyez-le. Si de l'eau est entrée dans l'appareil photo, cessez de l'utiliser et contactez un revendeur Fujifilm. N'utilisez jamais un appareil mouillé.

Comment stocker le caisson lorsqu'il n'est pas utilisé ?

Après utilisation et entretien, ouvrez légèrement le caisson pour le sécher dans un endroit frais à l'abri du soleil. Ne stockez pas l'appareil photo à l'intérieur du caisson. Rangez le caisson dans un endroit sec, à l'abri des températures extrêmes et de la lumière directe.

MODE D'EMPLOI WPFXF500 FUJIFILM

Le caisson étanche WP-FXF500

Merci d'avoir choisi l'un de nos produits.

Avant d'employer le produit, n'oubliez pas de lire le "Mode d'emploi", et en particulier les "Notes pour la sécurité", ainsi que le "Mode d'emploi" de l'appareil photo numérique. Après les avoir lus, gardez-les à proximité afin de pouvoir les consulter facilement à tout moment.

Dans ce document, les icônes montrées ci-dessous sont employées pour indiquer la sévérité des blessures ou des dommages qui peuvent résulter si l'information indiquée par l'icône est ignorée ou si le produit est manipulé de façon incorrecte.

AVERTISSEMENT

Cette icône indique que des blessures graves peuvent se produire si l'information est ignorée.

ATTENTION

Cette icône indique que l'on risque d'être blessé ou de provoquer des dommages matériels si l'information est ignorée.

Les icônes illustrées, ci-dessous, sont utilisées pour indiquer la nature des informations que vous devez observer.

Les icônes triangulaires informant l'utilisateur d'information demandant une importante attention ("Important").

Les icônes circulaires barrées en diagonale vous informant que l'action indiquée est interdite ("Interdite").

Les cercles entourant un point d'exclamation informant l'utilisateur qu'une action doit être effectuée ("Requis").

Avertissement

Ne le démontez pas.

N'essayez jamais de modifier ou de démonter l'appareil photo. Cela risque de causer des fuites d'eau.

Ne mettez pas l'appareil photo sur une surface inclinée ou mobile.

Cela risque de faire tomber ou de casser l'appareil et également cela risquerait de causer des blessures ou des dégâts.

N'utilisez que la batterie indiquée pour l'appareil photo.

L'utilisation d'autres sources d'énergie peut causer un incendie.

N'utilisez que la batterie indiquée.

Chargez la batterie en respectant la marche à suivre de l'indicateur.

Ne chauffez pas, ne modifiez pas et n'essayez pas de démonter la batterie.

Ne laissez pas tomber ou ne soumettez pas la batterie à aucun impact.

Ne court-circuitez pas la batterie. Ne stockez pas la batterie à côté de produits métalliques.

N'employez pas de chargeur autre que le modèle indiqué pour charger la batterie.

La non conformité aux instructions ci-dessus risque de provoquer l'éclatement de la batterie, ainsi que des fuites, du feu ou des blessures.

⊗	Ne laisseriez pas cet apparéil à côté de jeunes enfants. Ce produit peut cause des blessures s'il se trouve dans les mains d'un enfant.
⊗	Faites attention lorsque vous utilisez le caisson étanche avec la dragonne. Cela risque de faire ballotter le caisson inopinément, entrainant des dommages ou des blessures.
⊗	Ne laisseriez pas l' apparéil photo sous-marin dans la lumière du soleil directe ou dans des endroits aux températures extrêmes. Si la pression à l'intérieur du caisson est élevé due à la chaleur, le couvercle peut s'ouvrir brutalement et causez des dommages ou des blessures.
⊗	Le gel de silice ou laGRAisse utilisés avec ce produit ne doit pas être mangés. Si ceux-ci sont portés à la bouche ou mangés, consultez immédiatement un médecin.
ATTENTION
⊗	Ne laisseriez pas tomber le produit et ne le cognez pas contre des objets durs. Cela peut fendre le produit et causez des fuites d'eau.
⊗	Enlevez la batterie lorsque vous nettoyez l' apparéil photo ou lorsque vous ne l'employez paspendant une longue période. Sinon, la batterie risquérait de fouir ou de s'enflammer.
⊗	N'employez pas le flash trop pres des yeux d'une personne. Cela peut temporairement affecter la vue. Faites attention, en particulier, lorsque vous photographiez des enfants.

×	Ce produit ne doit être ni ouvert ni fermé dans des endroits sableux ou poussièresux. Si un grain de sable ou de poussière s'introduit dans le joint torique, cela risque de causeurs des fuites d'eau.
×	Ne laissez pas le produit dans les endroits aux températures extrémement élevées ou basses. Cela risque de l'endommager.
×	S'il arrive que l'appareil photo soit mouillé, enlevez immédiatement la batterie de l'appareil photo.
×	N'employez pas le produit à des profondeurs excédant 40 m au-dessous de la surface. Au-delà, il risque de se casser.

Table des matières

Notes pour la sécurité. 2 Tables des matières 4 Préface 5 Accessoires inclus. 5 Légende 6 Essai préliminaire du caisson. 8 Faire un essai préliminaire d'immersion du caisson étanche avant d'y placer l'appareil photo numérique 8 Mettre l'appareil photo numérique dans le caisson étanche 11 Effectuez un essai final 11 Fixation de la dragonne 15 Installation de la plaque de diffusion flash 16 Prises de vues. 17 Après les prises de vues (stockage) 19 Entretien 22 Entretien après utilisation. 22 Notes pour employer le caisson étanche correctement 26 Caractéristiques 27 Guide des accessoires. 27

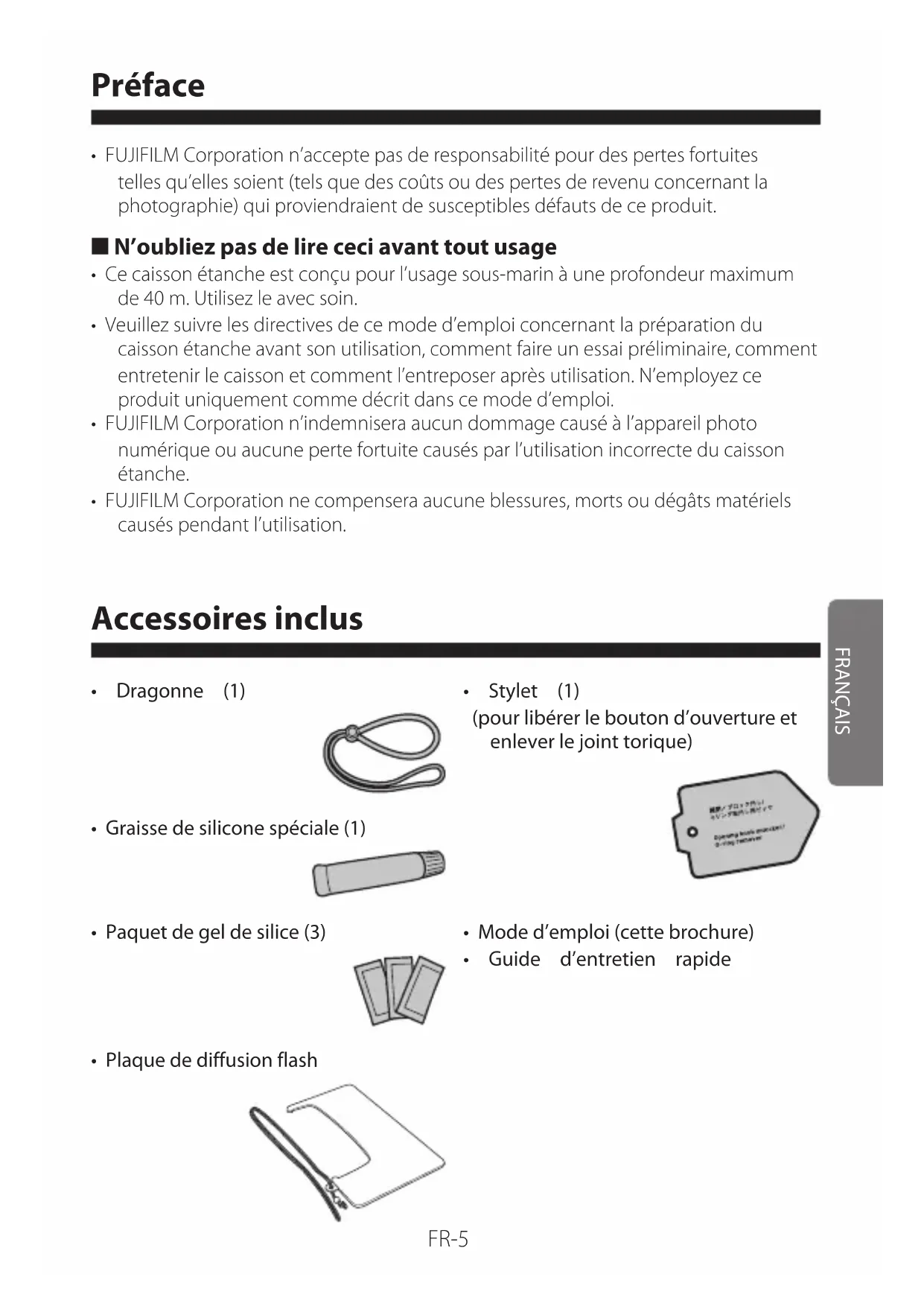

• FUJIFILM Corporation n'accepte pas de responsabilité pour des pertes fortuites telles qu'elles soient (tels que des coûts ou des pertes de revenu concernant la photographie) qui proviendraient de susceptibles défauts de ce produit.

N'oubliez pas de dire ceci avant tout usage

• Ce caisson étanche est conçu pour l'usage sous-marin à une profondeur maximum de 40 m. Utilisez-le avec soin.
• Veuillez suivre les directives de ce mode d'emploi concernant la préparation du caisson étanche avant son utilisation, comment faire un essai préliminaire, comment entretenir le caisson et comment l'entreposer après utilisation. N'employez ce produit uniquement comme prescrit dans ce mode d'emploi.
• FUJIFILM Corporation n'indemnisera aucun dommage causé à l'appareil photo numérique ou aucune perte fortuite causés par l'utilisation incorrecte du caisson étanche.
• FUJIFILM Corporation ne compensera aucune blessures, morts ou dégats matériels causés pendant l'utilisation.

Accessoires inclus

• Dragonne (1)

• Stylet (1) (pour libérer le bouton d'ouverture et enlever le joint torique)
• Graisse de silicone spéciale (1)

Paquet de gel de silice (3)

Mode d'emploi (cette brochure) Guide d'entretien rapide

• Plaque de diffusion flash

FR-5

(\triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle Touchemacro ▶/4 Touche flash / Touche de compensation d'exposition / Touche retardateur

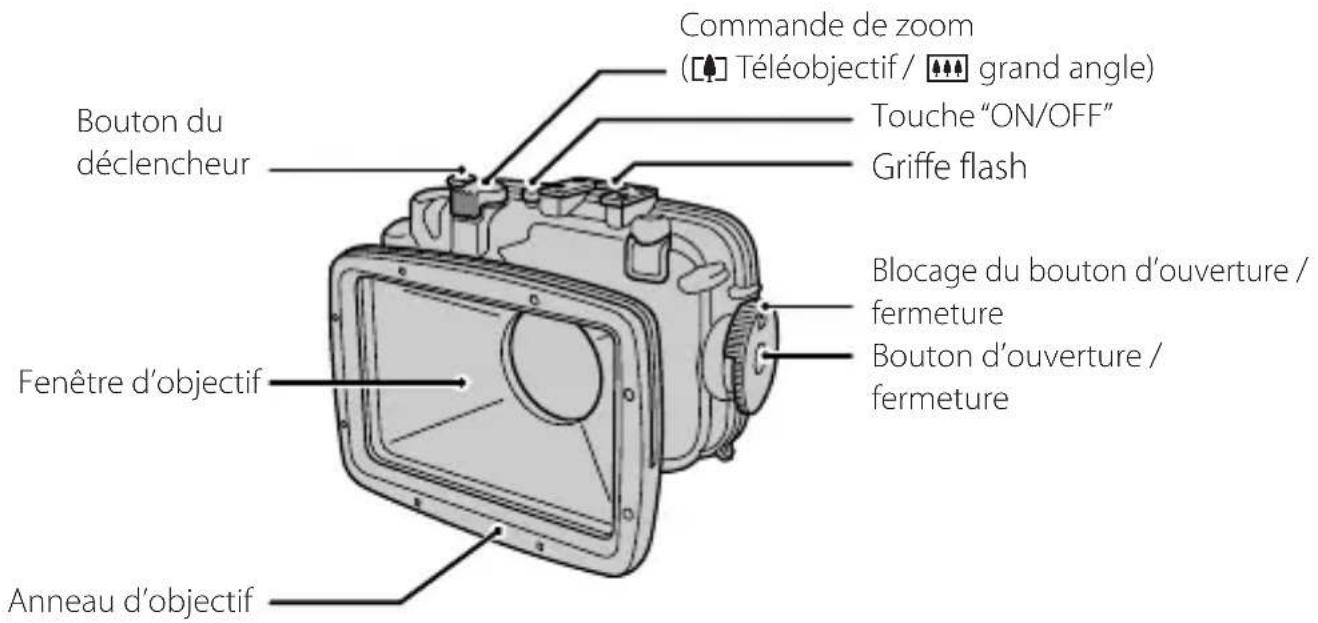

▲/ Touche supprimer

• Les fonctions d'unité opératoires correspondant aux opérations individuelles de l'appareil photo. Vérifiez les fonctions de l'unité dans le "Mode d'emploi" de l'appareil photo numérique.
• Une feuille de protection recouvre la fenêtre d'écran LCD lors de votre achat. N'oubliez pas d'enlever cette feuille avant l'emploi.

Faire un essai préliminaire d'immersion du caisson étanche avant d'y placer l'appareil photo numérique

Avant d'installer l'appareil photo numérique dans le caisson, veillez à ce que celui-ci soit bien étanche.

1 Examinez l'extérieur du caisson étanche pour vérifier s'il n'y a aucune fissure ou défaut. 2 Ouvrez le caisson étanche en utilisant le stylet (livré avec le caisson).

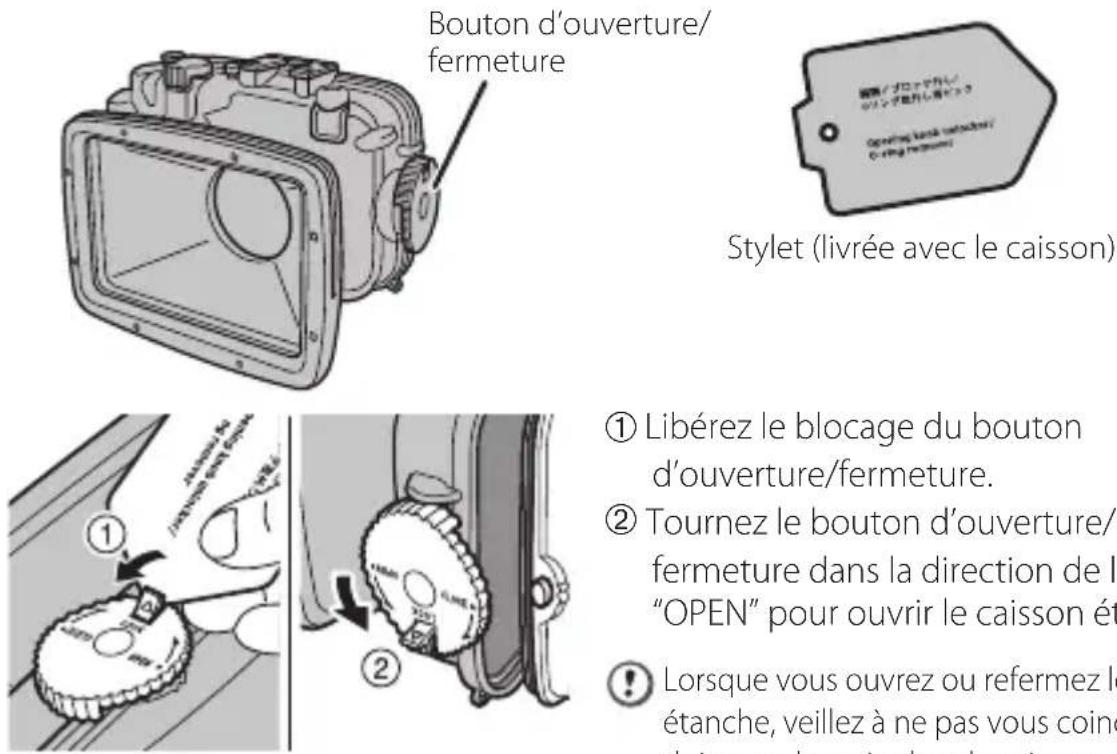

① Libérez le blocage du bouton d'ouverture/fermeture. ② Tournez le bouton d'ouverture/fermeture dans la direction de la flèche "OPEN" pour ouvrir le caisson étanche.

Lorsque vous ouvrez ou refermez le caisson étanche, veillez à ne pas vous coincer les doigts ou la main dans le caisson. Vous pouvez également utiliser le réglateur de la dragonne si vous ne possédez pas le stylet (P.15).

3 Examinez l'intérieur du caisson étanche pour les points suivants :

Joint torque

• S'assurer qu'il n'y a pas de fissures (en particulier autour du joint torque)

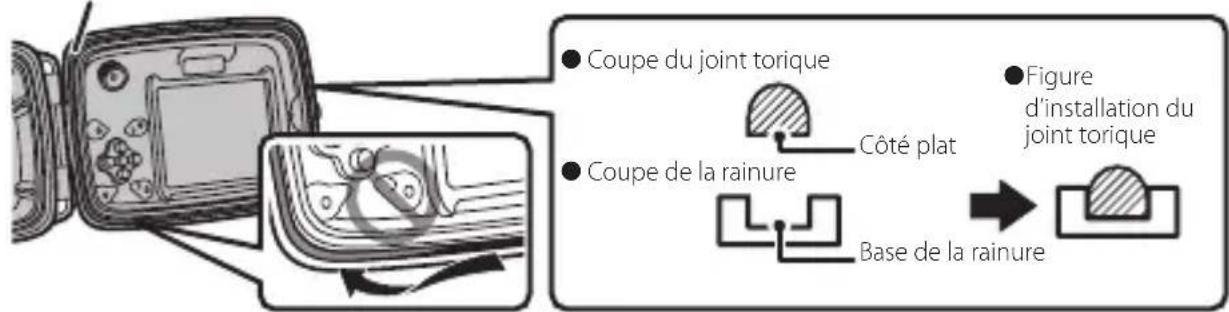

• S'assurer que le joint torique est installé correctement (pour installer correctement le joint torique, voir P.24.) S'assurer que le joint torique n'a aucune éraflure ou fissure, et qu'il n'est pas déformé, tordu, détaché, etc. S'assurer que ni du sable ni des particules étrangères ne sont collés au joint torique

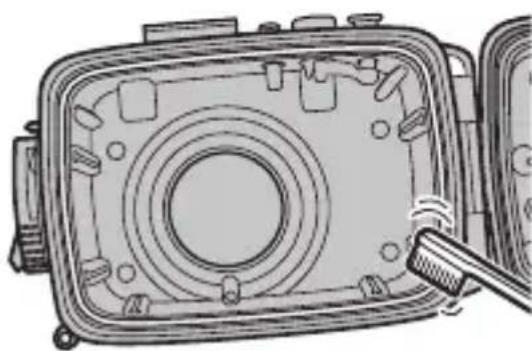

Essuyez avec un morceau de tissu doux et non pelucheux les corps étrangers qui sont collés sur le joint torique entier. (Fig. Position A)

Si vous utilisez du papier de soie ou des mouchoirs en papier, vérifiez bien que de fines fibres ne se déposent pas sur le joint.

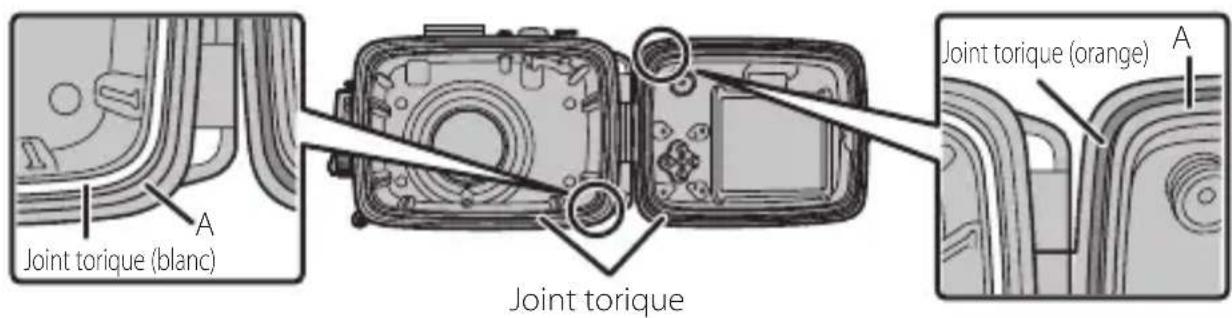

Vérifiez le joint torique installé.

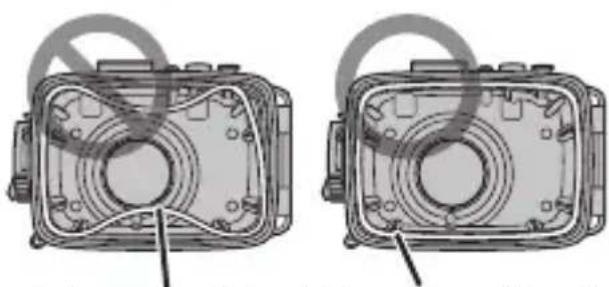

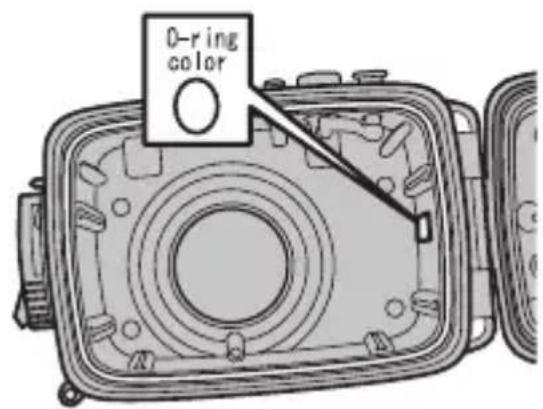

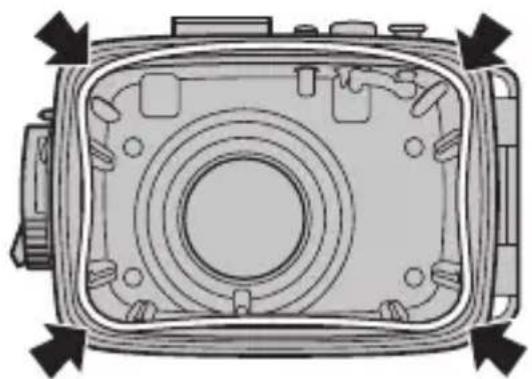

Vérifiez que le joint torique de l'avant (blanc) est bien installé.

En touchant le joint torique au bout d'un doigt, confirmez qu'il n'y a aucune ondulation. Si c'est le cas, le joint torique peut être tordu. Posez-le de nouveau en vous référant à la P.24.

Joint torique pour le côté avant (blanc)

Vous risquez d'avoir des fuites d'eau si le joint torique est tordu, sorti, ou recouvert de corps étrangers.

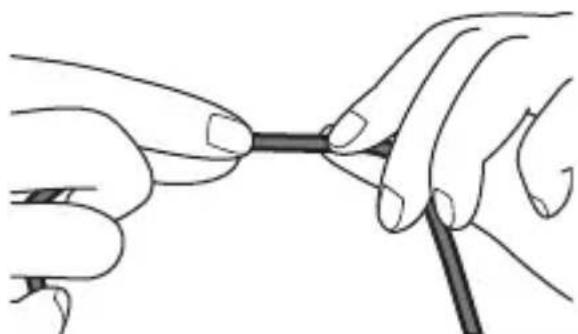

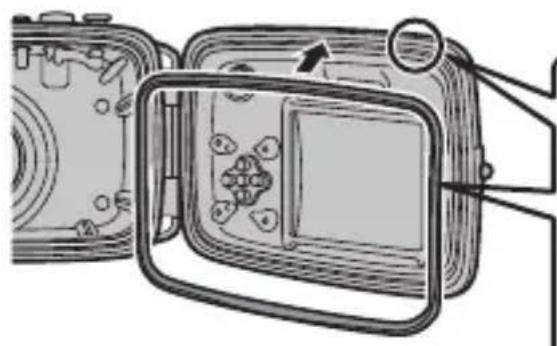

Vérifiez que le joint torique du dos (orange) est bien installé.

S'il n'est pas posé complètement, posez-le de nouveau en vous référant à la P.25.

Joint torique pour le dos (orange)

Si vous êtes assuré que tout est en ordre, appliquez laGRAISSE silicone spéciale avec un doigt propre. Ensuite, assurez-vous que laGRAISSE silicone est étalée uniformément sur le joint jusqu'à ce qu'il soit complètement graissé.

N'utilisez que la graisse de silicone spéciale qui est fournie.

Après avoir appliqué la graisse, examinez qu'aucun grain de sable ou autres substances ne sont collés au joint torque.

Fermez le caisson étanche.

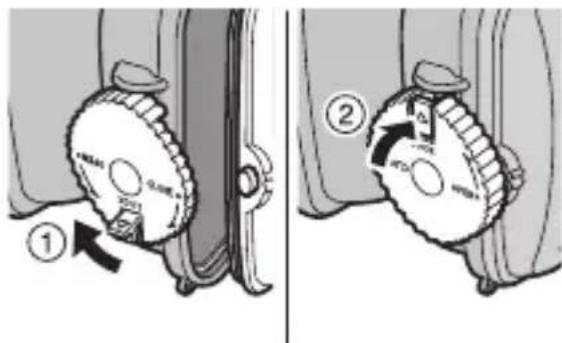

① Fermez le caisson étanche et tournez le bouton d'ouverture/fermeture dans la direction de la flèche "CLOSE" pour le fermer.

② Bloquez le bouton d'ouverture/fermeture.

Lorsque vous fermez le caisson étanche, veillez à ne pas vous coincer les doigts ou la main.

8 Mettez le caisson étanche vide dans une bassine ou une baignoire remplie d'eau et assurez-vous qu'il n'y a pas de fuites d'eau. Pour vérifier le montage des joints toriques, voir la P.13.

Si des gouttelettes d'eau sont détectées...

Enlevez immédiatement le caisson étanche de l'eau et séchez l'extérieur.

(2) Vérifiez qu'il n'y a aucune fissure dans le corps du caisson étanche. Examinez le joint torique pour vous assurer qu'il n'y a pas de particules étrangères, de defaults, fissures, déformations ou torsions. Examinez également la rainure du joint torique pour vous assurer qu'aucune particule étrangère ne s'y soit glissée.

③ Si tout est bien, recommencez en utilisant le procédé détaillé en P.8.

Si vous trouvez des anomalies dans le caisson étanche, arrêtez immédiatement de l'utiliser et prenez contact avec votre revendeur FUJIFILM.

Mettre l'appareil photo numérique dans le caisson étanche

Avant installation, effectuez les vérifications suivantes :

• Pour utiliser la capacité totale de la batterie lorsque vous prenez des photos sous-marines, chargez la batterie entièrement avant utilisation.
• Vérifiez combien de nouvelles photos peuvent être stockées sur le support.
• Enlevez la dragonne de l'appareil photo numérique. L'usage de l'appareil photo dans le caisson étanche avec la dragonne peut causer des fuites d'eau.

1 Mettez l'appareil photo hors tension.

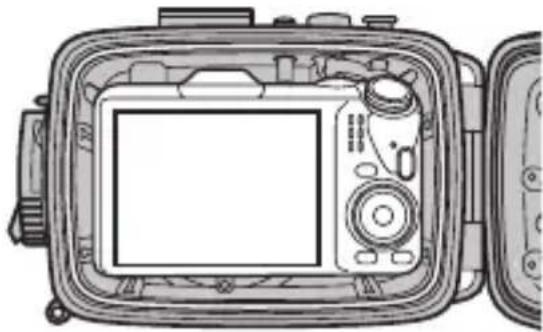

2 Ouvrez le caisson étanche (P.8), puis insérez l'appareil photo.

Glissez l'appareil photo dans le caisson jusqu'à ce qu'il soit correctement bloqué.

Lorsque vous ouvrez ou refermez le caisson étanche, veillez à ne pas vous coincer les doigts ou la main dans le caisson. Veillez à placer correctement l'appareil photo dans le caisson étanche.

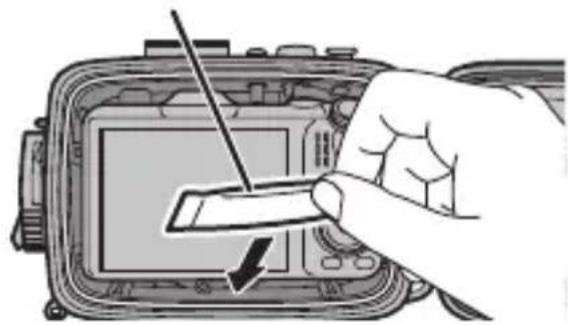

Insérez le paquet de gel de silice dans l'espace, sous la base de l'appareil photo.

Paquet de gel de silice

Assurez-vous que le paquet de gel de silice soit correctement installé. S'il est incomplètement inséré, il empêchera le joint torique d'agir et l'eau entrera.

Assurez-vous des points suivants avant de fermer le caisson étanche.

Paquet de gel de silice Joint torque

• Aucune partie du paquet de gel de silice ne doit dépasser.

Il ne doit y avoir aucune poussière, cheveux, ou autres corps étrangers sur le joint torique, dans la rainure du joint torique, ou sur le côté du caisson étanche qui correspond au joint torique.

L'appareil photo doit être correctement posé et aligné dans le caisson étanche.

Lorsque toutes les vérifications sont effectuées, refermez le caisson étanche (P.10).

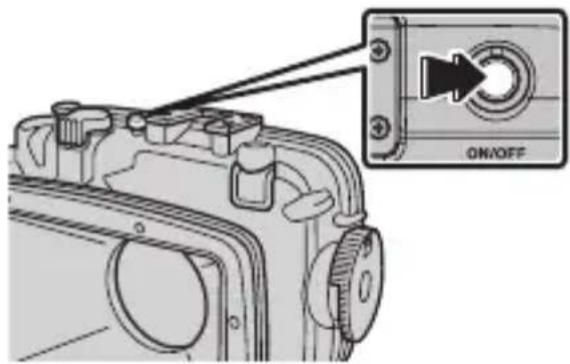

Vérifiez que la touche « ON/OFF » peut être correctement actionnée à l'aide des commandes du boîtier.

Lorsque vous fermez le caisson étanche, veillez à ne pas vous coincer les doigts ou la main.

Pour éviter les fuites d'eau

Toutes les particules étrangères attachées au joint torique peuvent causer des fuites d'eau. Enlevez-les (voir P.22). Si vous ne pouvez pas les enlever, remplacez le joint torique par un neuf.

Cheveux Fibres Sable

Effectuez un essai final

Effectuez un essai final d'immersion du caisson étanche après montage de l'appareil photo numérique. Vérifiez si vous apercevez des fuites d'eau lorsque vous immergez le caisson dans une bassine ou une baignoire remplie d'eau. Si besoin est, c'est-à-dire si vous apercevez une fuite d'eau, soyez prêt à retirer l'ensemble immédiatement de l'eau (afin de protéger l'appareil photo à l'intérieur).

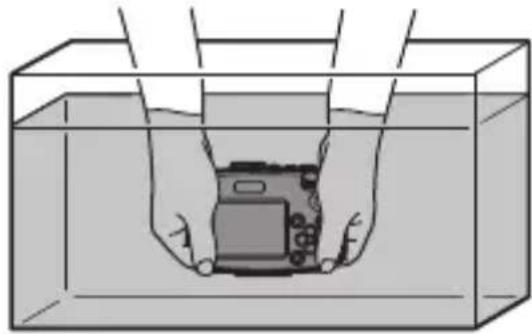

Immergez l'ensemble dans l'eau pendant 30 secondes.

• Si vous voyez un écoulement continu de bulles d'air à partir du joint du caisson étanche dans l'eau, ceci indique une fuite. Si, au contraire, tout va bien, actionnez les boutons et prenez quelques photos d'essai dans l'eau.

2 Après avoir soulevé doucement le caisson étanche hors de l'eau, vérifie attentivement ce qui suit :

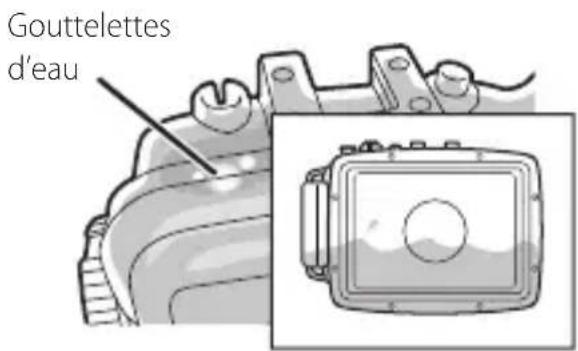

Gouttelettes d'eau près du joint du caisson étanche. - Traces d'eau à l'intérieur du caisson étanche.

Si des gouttelettes d'eau sont détectées...

Enlevez immédiatement le caisson étanche de l'eau et séchez l'extérieur. Enlevez l'appareil photo numérique du caisson étanche. Si vous voyez des gouttes d'eau sur l'appareil photo numérique, essuyez-les immédiatement.

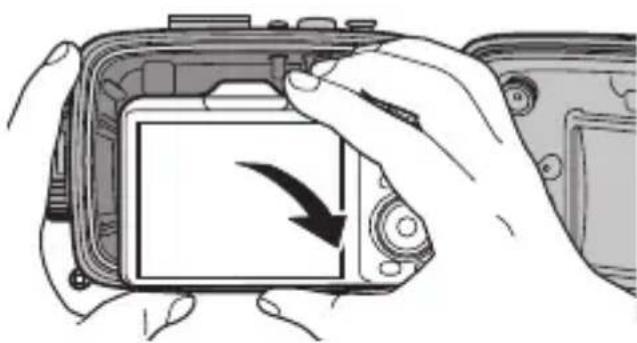

Lorsque vous retirez l'appareil photo du caisson étanche, ouvrez le caisson étanche objectif vers le bas afin d'éviter que l'appareil photo ne tombe. Également, lorsque vous ouvrez ou refermez le caisson étanche, veillez à ne pas vous coincer les doigts ou la main dans le caisson.

Vérifiez qu'il n'y a aucune fissure dans le corps du caisson étanche. Examinez le joint torique pour vous assurer qu'il n'y a pas de particules étrangères, de défauts, fissures, ou déformations ou torsions. Examinez également la rainure du joint torique pour vous assurer qu'aucune particule étrangère ne s'y est glissée. Si tout est bien, recommencez en utilisant le procédé détaillé en P.8.

Si vous trouvez des anomalies dans le caisson étanche, arrêtez immédiatement de l'utiliser et prenez contact avec votre revendeur FUJIFILM. Si l'eau est entrée dans le corps de l'appareil photo, cessez immédiatement de l'utiliser et prenez contact avec votre revendeur FUJIFILM. Utiliser l'appareil photo dans un état défectueux peut causer une décharge électrique ou un début d'incendie. Ne l'utilisez jamais dans cet état, dans aucune circonstance.

N'importe quel genre de particule étrangère attachée au joint torque peut causer une fuite d'eau. Enlevez les particules étrangères en suivant les instructions données en P.22.

Cheveux Fibres Sable

Fixez la dragonne au caisson étanche.

Attachez la dragonne au caisson étanche comme montré en ① et ②.

Serrrez-la bien autour de votre poignet.

Mettez votre main et votre poignet à l'intérieur de la dragonne. Pour réduire le risque de laisser tomber l'appareil photo, serrez la dragonne autour de votre poignet à l'aide du régleur.

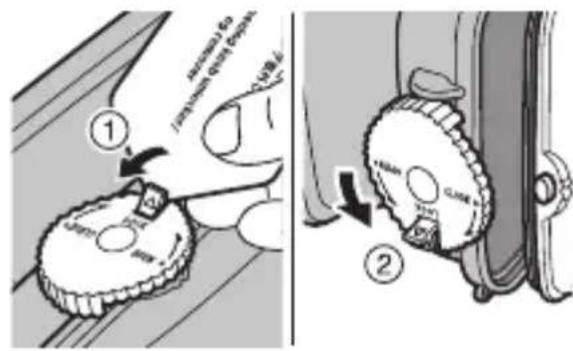

Ouverture du caisson étanche à l'aide du调节器的龙带打开密封箱

Lors de l'ouverture du caisson étanche, vous pouvez également utiliser le régleur de la dragonne si vous ne possédez pas le stylet.

① Insérez l'onglet du régleur comme indiqué dans l'illustration. ② Libérez le blocage du bouton d'ouverture/fermeture. N'utilisez pas le régleur de la dragonne pour retirer le joint torique. Des fuites d'eau risquent de se produire si le joint torique est endommagé ou contaminé par les particules étrangères.

Installation de la plaque de diffusion flash

Installez la plaque de diffusion flash fournie.

Pour installer la plaque de diffusion flash

Fixez la dragonne de la plaque de diffusion flash au caisson étanche comme indiqué dans les schémas ① et ②

Veillez à ne pas coincer la dragonne lorsque vous ouvrez ou fermez le caisson étanche.

Insérez la plaque de diffusion flash dans la rainure de l'anneau d'objet comme indiqué dans l'illustration.

Insérez bien la plaque jusqu'à ce qu'elle s'encliquète.

• En utilisant le caisson étanche, vous pouvez prendre des photos jusqu'à 40 m sous l'eau.
• Les fonctions de l'unité correspondent à celles de l'appareil photo. Pour obtenir les instructions de fonctionnement ou pour connaître les fonctions de l'appareil photo, reportez-vous au mode d'emploi fourni avec l'appareil photo.

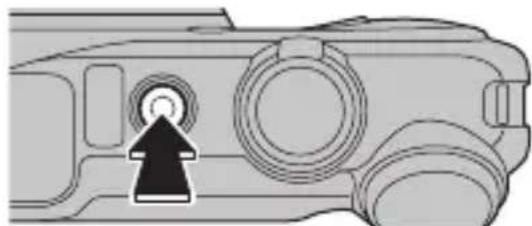

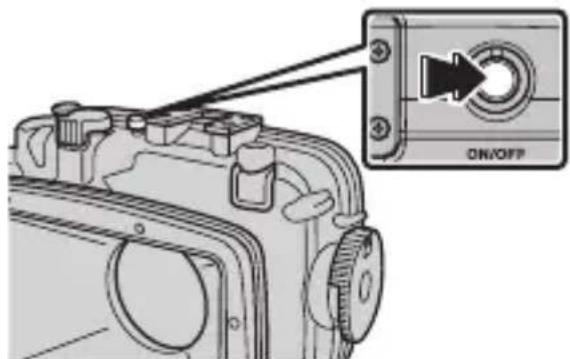

1 Mettez l'appareil photo sous tension.

Appuyez sur la touche « ON/OFF »

2 Sélectionnez le mode prise de vues.

(2)

Tournez la molette de mode pour choisir un mode de prise de vue. (2) Vérifiez le mode de prise de vue dans la fenêtre de l'écran LCD.

Prenez quelques photos avant de mettre le caisson dans l'eau.

Lorsque vous activez le mode de prise de vues, assurez-vous que l'indication du mode sélectionné apparait sur l'écran LCD.

3 Tenez le caisson étanche fermement avec les deux mains.

Tenez fermement l'appareil photo en prenant soin de ne pas obstruer l'objectif ou le flash avec vos doigts ou avec la dragonne. Si l'objectif ou le flash est obstrué, le sujet risque de se retrouver hors champ ou la luminosité (exposition) de votre photo ne sera pas optimale.

FR-17

4 Effectuez des prises de vues.

① Appuyez à mi-course sur le déclencheur pour faire la mise au point. Il n'est pas possible d'appuyer à mi-course sur le déclencheur en mode video.

② Appuyez à fond sur le déclencheur pour prendre une photo.

Tournez la molette de mode de l'appareil photo sur SP et sélectionnez PLONGEE pour obtenir des bleus vifs lors d'un tourné sous l'eau. Vous pouvez également sélectionner l'option BALANCE DES BLANCS dans le menu des modes de l'appareil photo.

Pour plus d'informations, reportez-vous au mode d'emploi fourni avec l'appareil photo.

Gros plans

Il est recommandé d'utiliser un flash externe, vendu dans le commerce, pour prendre des photos en gros plan.

Après les prises de vues (stockage)

1 Mettez l'appareil photo hors tension.

Appuyez sur la touche « ON/OFF » pour mettre l'appareil photo hors tension.

Assurez-vous que l'alimentation électrique est coupée.

2 À l'issue des prises de vues, repliez immédiatement unseau d'eau douce de mer salée.

Veillez à bien rincer l'extérieur du caisson étanche en remuant l'eau à la main.

Si du sel reste sur le caisson, cela peut causer de la corrosion, des défauts de fonctionnement et autres problèmes.

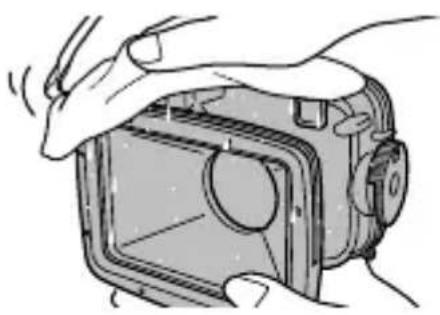

3 Essuyez soigneusement les gouttelettes d'eau sur le caisson étanche.

En particulier, essuyez soigneusement les gouttelettes du joint du caisson étanche.

Utilisez un morceau de tissu doux et non pelucheux ou quelque chose desemblable. Enlevez les gouttelettes d'eau sous le déclencheur, le bouton d'ouverture/fermeture, etc.

4 Sortez l'appareil photo du caisson étanche.

① Libérez le blocage du bouton d'ouverture/fermeture. ② Tournez le bouton d'ouverture/fermeture dans la direction de la flèche "OPEN", ouvrez lentement le caisson étanche afin que des gouttes d'eau ne tombent pas dans l'appareil. Avant d'ouvrir ou de refermer le caisson étanche, assurez-vous que vos mains et vos cheveux sont secs et que des gouttelettes d'eau ne s'égouttent pas sur l'appareil photo et à l'intérieur du caisson étanche. Lorsque vous ouvrez ou refermez le caisson étanche, veillez à ne pas vous coincer les doigts ou la main dans le caisson. Si vos mains sont mouillées, veuillez absolument à ne pas toucher l'appareil photo ou la batterie. N'ouvrez pas le caisson étanche dans des endroits où l'intérieur pourrait être mouillé ou recevoir du sable.

Sortez l'appareil photo du caisson étanche. Lorsque vous retirez l'appareil photo du caisson étanche, ouvrez le caisson étanche objectif vers le bas afin d'éviter que l'appareil photo ne tombe.

Après avoir retiré l'appareil photo du caisson étanche, vérifie qu'il n'y a aucune gouttelette d'eau ou de particules étrangères sur le joint torique, fermez le caisson étanche et tournez le bouton d'ouverture/fermeture dans la direction de la flèche « CLOSE » pour le sceller et le rendre étanche (P.10). Lavez-le complètement avec de l'eau douce de nouveau.

Essayez d'enlever tout sel resté en tournant légèrement les divers touches dans l'eau. Nous vous recommandons de le laisser tremper dans de l'eau claire environ 1 heures.

Si le caisson est stocké avec des gouttes d'eau salée à l'extérieur, les cristaux de sel obstrueront le mouvement du bouton d'ouverture/fermeture ainsi que d'autres pièces. Cela peut également entraîner de la corrosion. Lorsque vous fermez le caisson étanche, veillez à ne pas vous coincer les doigts ou la main.

Essuyez soigneusement les gouttelettes d'eau sur le caisson étanche.

Utilisez un morceau de tissu doux et non pelucheux ou quelque chose de semblable. Enlevez les gouttelettes d'eau sous le déclencheur, le bouton d'ouverture/fermeture, etc.

7 Ouvrez légèrement le caisson étanche et séchez-le dans un endroit frais hors de la lumière directe du soleil. Après avoir séché le caisson, mettez-le où il ne sera pas directement exposé à la lumière du soleil.

N'employez pas un sèche-cheveux, de l'air tiède ou chaud, ou la lumière directe du soleil pour sécher le caisson étanche.

Entretien après utilisation

Faites toujours ici juste après l'utilisation du caisson étanche. Vérifiez que le joint torique n'a subi aucune fissure ou dépréciation causée par des particules étrangères.

Joint torque pour le côté dos (orange)

① Insérez le stylet entre le joint torique et la rainure du joint torique. ② Insérez le bout du stylet sous le joint torque. Ne pas rayer la rainure avec le bout du stylet. ③ Saisissez le joint torque entre vos doigts et enlevez-le du caisson étanche.

2 Retirez la graisse et les particules, telles que fibres ou sable, du joint torque.

Essuyez les particules du joint torique à l'aide d'un chiffon doux et non pelucheux. Après avoir rinçé le joint torique à l'eau claire, séchez-le sans l'essuyer afin d'empêcher que des fibres s'y attachent.

Prenez le joint torique et glissez vos doigts dessus, soigneusement et en exerçant une légère pression tout le long pour vérifier qu'il n'y a ni bosselures ni dommages ou fissures causés par des particules étrangères (vous pouvez sentir ces derniers avec le bout du doigt).

• Faites attention, lorsque vous tirez le joint torique, de ne le détendre en le tirant trop fort.

Exemples des particules étrangères et de dommages

Cheveux Fibres Sable Éraflures causées

par des particules étrangères

Défaut Fissure

4 Enlevez toutes les particules étrangères de la rainure du joint torique en utilisant un coton-tige ou une brosse à dents.

Vérifiez soigneusement qu'aucunes fibres du coton tige ne soient laissées.

5 Enduisez le joint torique avec la graisse spéciale.

Pour appliquer uniformément une fine couche de graisse de silicone sur le joint torique, pressez le tube pour sortir environ 5 mm de la graisse fournie avec ce produit dans un sac plastique propre (d'environ 10 cm × 20 cm) et malaxez-la complètement. Après, mettez le joint torique dans le sac plastique et continuez de malaxer jusqu'à ce que le joint soit complètement couvert de graisse. Le sac plastique peut être employé plus d'une fois s'il est maintenu propre.

6 Posez le joint torique du côté avant (blanc).

Pour une installation correcte, vérifie l'autocollant (blanc) à l'intérieur du caisson étanche.

Joint torique (blanc) Joint torique (blanc)

Posez le joint torique du côté avant dans le caisson étanche et ensuite vérifiez qu'il n'est pas tordu.

S'il n'est pas tordu, installez-le attentivement afin qu'il n'y ait ni corps étrangers ni poussière.

Si vous ne réussissez pas à installer le côté avant du joint torique, insérez-le d'abord dans les quatre coins, puis repoussez les autres parties dans la rainure.

7 Posez le joint torique du dos (orange).

Pour une installation correcte, vérifie l'autocollant (orange) à l'intérieur du caisson étanche.

Appliquez le côté plat du joint torque à la base de la rainure.

Coupé du joint torque

Côté plat

Figure

d'installation du joint torque

Coupe de la rainure

Base de la rainure

Joint torque

Vérifiez lors de l'installation que le joint torque n'est pas tordu, plié, faisant saillie hors de la rainure.

Vérifiez si les deux joints toriques sont bien installés.

Lors de la maintenance du joint torique, veillez particulièrement à éviter de mettre de la graisse sur la fenêtre d'objectif et sur la fenêtre de moniteur LCD. Si la fenêtre d'objectif ou la fenêtre de l'écran LCD est sale, essuyez-la doucement avec un chiffon doux et sec.

Notes pour employer le caisson étanche correctement

• N'employez pas, et ne gardez pas non plus le caisson étanche à des températures dépassant +40 °C.
• Ne l'employez pas dans de l'eau dont la température excède +40 °C, car alors il pourrait fuir.
• N'employez pas du diluant, benzène, alcool, ou d'autres produits chimiques volatils pour le nettoyage. L'application de tels produits chimiques sur le caisson étanche peut en endommager la surface et causer des fissures sous haute pression.
• Ne surchargez pas la monture de trépied.
• Ne cognez pas, ne donnez pas d'impacts forts au caisson étanche.
• Ne jetez pas le caisson étanche dans l'eau.
• Si vous employez le caisson étanche dans l'eau de mer, lavez-le dans unseau d'eau douce pour en enlever le sel, tandis qu'il est encore fermé et étanche. Séchez ensuite l'extérieur du caisson, en utilisant un morceau de tissu sec et doux.
• Ce produit est conçu pour être employé dans l'eau comme caisson étanche. Ne le laissez pas, ne le stockez pas non plus avec l'appareil photo à l'intérieur : la batterie peut fuir et même déclencher un feu.
• Lorsque l'appareil photo est transporté dans un avion avec le caisson étanche fermé, il se peut que le caisson ne puisse pas être ouvert. Veillez à ouvrir le caisson étanche avant d'apporter l'appareil photo dans l'avion. Si le caisson étanche ne s'ouvre pas, immergez l'appareil photo dans de l'eau tiède pour réchauffer l'air intérieur et réduire la différence de pression d'air, puis ouvrez le caisson étanche.

Pour éviter des fuites d'eau

Si ce caisson fuit tandis que vous l'employez et mouille l'appareil photo numérique à l'intérieur, l'appareil photo ne peut pas être réparé. Prenez les précautions suivantes avant utilisation.

• La vie standard d'un joint torique est d'environ un an, bien qu'elle dépende des conditions d'utilisation. Changez le joint torique par un neuf une fois par an.
• Les particules étrangères attrapées par le joint torique peuvent causer une fuite d'eau. Essuyez-les, en vérifiant qu'aucune fibre n'est collée au joint torique. Si une particule étrangère ne peut pas être enlevée facilement, essayez de l'enlever en lavant dans l'eau.
• Si le joint torique est rayé, fendu, décoloré ou déformé, remplacez-le par un neuf. Lors du remplacement du joint torique, nettoyez d'abord la rainure du joint torique et vérifiez qu'elle est exempte de grains de sable, de poussières, de cheveux ou poils, et d'autres particules étrangères.
• Pour le joint torique, employez la graisse de silicone de la marque spécifiée qui est recommandée par FUJIFILM.
• Si le joint torique n'est pas posé correctement, une fuite d'eau peut se produire. En mettant le joint torique, veillez à ce qu'il reste bien dans la rainure et qu'il ne soit ni tordu ni débordant la rainure (p.24).
• Ne laissez pas le caisson étanche à la lumière du soleil directe en été, dans un véhicule fermé, ou à côté d'équipe r une perte d'étanchéité, le rendant inutilisable dans l'eau.
• Faites attention de ne pas endommager le joint torique ou le côté tilisez le caisson étanche que après un essai d'immersion et un essai final.
• Si vous avez trouvé des signes de fuite d'eau tout en prenant des photos, retirez immédiatement le produit hors de l'eau. Examinez la cause et prenez les mesures appropriées.

Exemples des particules étrangères et de dommages

Cheveux Fibres Sable Éraflures causées

Défaut Fissure

par des particules étrangères

Caractéristiques

Appareil avec lequel le produit devrait être utilize	Appareil photo numérique de FinePix F300EXR/F500EXR/ F550EXR
Résistance à la pression	Jusqu'à 40 m de profondeur dans l'eau maximum
Matériaux principaux	Caisse : polycarbonate transparent Fenêtres d'objectif : Verre
Dimensions (W × H × D)	142,7 mm × 100,5 mm × 107,8 mm (accessoires compris)
Poids	Environ 507 g (l'appareil photo et les accessoires ne sont pas inclus.)

• Sous réserve de modifications sans préavis. FUJIFILM n'acceptera aucune responsabilité à la suite de dégâts eventuels provenant d'erreurs dans ce mode d'emploi.

Guide des accessoires

• Jeu de paquets de gel de silice (SST-01)

Agent desséchant destiné à réduire le flou de l'objet (Paquet de gel de silice × 6)

Kit pour joints toriques (ORK-FXF500)

Kit d'entretien en option

(Joint torque de réserve × 1 de chaque modèle, stylet pour libérer le bouton d'ouverture/éliminer le joint torque × 1)

• Graisse de silicone spéciale (SGR-01)

Graisse de silicone spéciale pour l'entretien du joint torique (Graisse de silicone spéciale × 1 [environ 3 g])
