BEDIENUNGSANLEITUNG 61196 Roco
DER WEICHENDECODER Der Weichendecoder wurde speziell für Elektroantriebe der GeoLine Weichen für den Digitalbetrieb entwickelt und ist somit nur für Elektroantriebe der GeoLine Weichen im Digitalbetrieb geeignet! Der Weichendecoder ist: auf Weichenadressen programmierbar. im Digitalbetrieb ansteuerbar mit dem RocoNet-System (Verstärker 10761/10764 multi MAUS 10810 oder Weichenkeyboard/RouteControl) über die CV-Werte einstellbar.Sicherheit: geschützt gegen Kurzschluss und Überhitzung. MONTAGE UND ANSCHLUSS DES WEICHENDECODERS: Lesen Sie die Beschreibung der Montage zu Ende, bevor Sie mit der Montage beginnen!Achten Sie auf die Gefahr von elektrostatischen Entladungen. Sollten Sie ESD (Electrostatic Discharge) Ausrüstung besitzen verwenden Sie diese. Ansonsten achten Sie darauf die Pins des Steckers nicht zu berühren! 1. Stellen Sie sicher, dass die Weiche in der Sie den Weichendecoder verbauen stromlos ist.
2. Verbinden Sie den 3-poligen Versorgungsstecker (Blau/Gelb/Orange) der Weiche entsprechend der
Farbkodierung mit dem Weichenantrieb (Fig. 1).

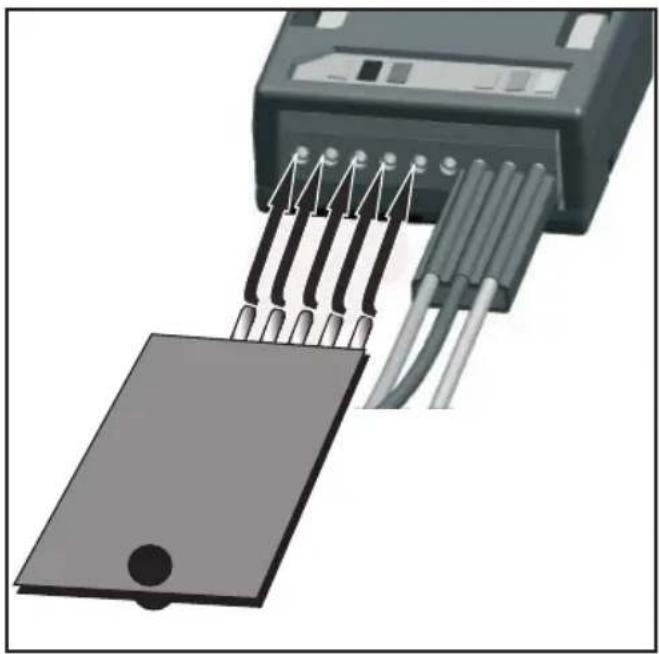

3. Stecken Sie den Weichendecoder nun so in den Antrieb, dass die Befestigungsbohrung der Platine
mit der Befestigungssäule der Weiche übereinstimmt (Fig. 2). Gehen Sie hier sehr vorsichtig vor um die Pins des Steckers des Weichendecoders nicht zu verbiegen. Je nach Weiche kann die Bauteilseite des Weichendecoders unten bzw. oben liegen. Zwischen dem Versorgungsstecker und dem Weichendecoder muss nun ein freier Pin sein (Fig. 3).
4. Schrauben Sie den Weichendecoder vorsichtig mit der beiligenden Schraube an.
Achten Sie darauf die Schraube nicht mit zu viel Kraft einzuschrauben, da diese ansonsten ausreißen kann (Fig. 4)
HANDHABUNG DES WEICHENDECODERS: Der Weichendecoder ist ab Werk mit der Weichenadresse 1
programmiert. Er kann nicht mehr mit Lokadres- sen geschaltet werden. PROGRAMMIEREN DES WEICHENDECODERS: Um den Weichendecoder programmieren zu können muss man den Decoder in den Programmiermodus versetzen.Schalten Sie hierzu den Weichenantrieb manuell fünfmal schnell hin und her. Der Weichendecoder be-findet sich im Programmiermodus und zeigt dies durch zyklisches Schalten im Sekundentakt an. Nach 30maligem Schalten verlässt der Weichendecoder den Programmiermodus wieder. Bei der Adressprogrammierung verlässt der Weichendecoder den Programmiermodus sofort nach der Be stätigung der Adresse. Bei der Programmierung der CVs verlässt der Weichendecoder den Programmier modus nach Ablauf des 30maligen Schaltens. Um den Programmiermodus vorzeitig zu verlassen program mieren Sie die CV 80 auf ‚0‘. Anmerkung: Die CV - Werte können nicht ausgelesen werden Nur im RocoNet-System. Bei anderen Systemen ergibt sich aus Kompatibilitätsgründen zum RocoNet eine Adress-verschiebung von 4 Stellen abwärts. Die Adresse muss also neu programmiert werden.
1. Wechseln Sie bei der
multi MAUS in den Weichenmodus.
2. Bringen Sie den Weichendecoder in den Programmiermodus.
3. Geben Sie mit der
multi MAUS die gewünschte Weichenadresse mit den Funktionstasten ein.4. Bestätigen Sie die Eingabe mit den Pfeiltasten.5. Der Weichendecoder ist nun auf diese Adresse programmiert und kann mit der multi MAUS im Weichen-modus mit den Pfeiltasten geschalten werden. PROGRAMMIEREN DER ADRESSE MIT DEM ROUTECONTROL:
1. Bringen Sie den Weichendecoder in den Programmiermodus.
2. Geben Sie die gewünschte Weichenadresse mit den Zifferntasten ein.3. Bestätigen Sie die Eingabe mit den Weichenschalttasten.
4. Der Weichendecoder ist nun auf diese Adresse programmiert und kann mit dem RouteControl ge-
schalten werden. PROGRAMMIEREN DER ADRESSE MIT ROCOMOTION:
1. Bringen Sie den Weichendecoder in den Programmiermodus.
2. Fügen Sie eine Weiche in das Gleisbildstellwerk ein und definieren Sie die Adresse.3. Schalten Sie die Weiche in Rocomotion.
4. Der Weichendecoder ist nun auf diese Adresse programmiert und kann mit Rocomotion geschalten werden.
PROGRAMMIEREN DER MÖGLICHEN CVS: Sie müssen alle Loks von der Anlage entfernen, ansonsten übernehmen diese die entsprechenden CV - Werte. Die Programmierung der CV-Werte erfolgt, wie in den Handbüchern der multi MAUS und Lokmaus 2
beschrieben. Um den Weichendecoder zu programmieren müssen Sie ihn wie vorhin beschrieben in den Programmier modus versetzen.Wichtig ist, dass sich der Decoder nach jedem Programmiervorgang noch im Programmiermodus befin det und dies mit dem zyklischen Schalten anzeigt. Lassen Sie die restlichen Schaltzyklen verstreichen, oder programmieren Sie die CV 80 auf ‚0‘ um den Programmiermodus vorzeitig zu verlassen. CV Zweck Wertebereich 33 Schaltverzögerung 0-255 (Zeit ergibt sich mit CV-Wert*65ms; Schaltverzögerung für CV 33=255 ca.16,5 Sekunden).Die Schaltverzögerung ist jene Zeit vom Betätigen der Pfeiltaste/Weichenschalttaste bis zum eigentli-chen Schalten der Weiche. 34 Weichenstellung 0/1 (1 entspricht der vertauschten Stellung; 0 entspricht der Werkseinstellung). Hier können Sie die Links- und Rechtsstellung der Weiche vertauschen. 37 Toggelbetrieb 0/1 (1 aktiviert den Toggelbetrieb; 0 deaktiviert den Toggelbetrieb). Der Weichendecoder schaltet bei jeder Betätigung der Pfeiltaste/Weichenschalttaste, unabhängig da von in welcher Stellung sich die Weiche befindet. 8061196920 X_2006.indd 4 10.01.2007 09:42:425
CV Zweck Wertebereich 38 Dauer- programmiermodus 0/1 (1 aktiviert die Funktion; 0 deaktiviert die Funktion). Vorsicht, wenn Sie diese Funktion aktivieren, befindet sich der Decoder so lange im Programmiermo
dus, bis Sie diese Funktion wieder deaktivieren. Der Decoder übernimmt alle erhaltenen Programmier- befehle und zeigt den Programmiermodus nicht durch das übliche zyklische Schalten an. 80 Programmierzeit 0-255 (0 deaktiviert den Programmiermodus; 255 z.B. stellt den Wert auf 255maliges Schalten, bevor der Programmiermodus wieder verlassen wird). Hier stellen Sie ein wie lange sich der Decoder im Programmiermodus befinden soll, wenn Sie diesen durch das fünfmalige manuelle Schalten aktivieren. Dies kann von Nutzen sein, wenn Sie mehrere CVs ändern wollen aber nicht in den Dauerprogrammiermodus wechseln wollen. Diese Einstellung gilt je- doch nur für den folgenden Programmiervorgang. Ist die neu eingestellte Zeit abgelaufen, so wird beim nächsten Mal wieder 30 verwendet. 8 Decoderreset 8 Stellt alle Werte wieder auf die Werkseinstellungen. The turnout decoder The turnout decoder was specially developed for GeoLine electric turnouts for digital operation and is therefore only suitable for use with digitally operated electric turnouts from GeoLine! The turnout decoder can be: programmed with switch addresses. controlled digitally with the RocoNet system (digital amplifier 10761/ 10764, multi MAUS 10810, or turnout keyboard/RouteControl) set using the CV values. Safety: Protected against short circuits and overheating. INSTALLATION AND CONNECTION OF THE TURNOUT DECODER: Read the entire installation description before you actually start installation! Take precautions to protect against hazardous static discharges. If you have ESD (electrostatic discharge) equipment available, then use it. Otherwise make sure that you do not touch the pins on the connector!
