Produkttyp	Multimarken-OBD-II-Fahrzeugdiagnosescanner
Marke	Voltcraft
Modell	VCOBD9610
Abmessungen (BxHxT)	155 x 98 x 33 mm
Gewicht	360 g
Stromversorgung	8 bis 18 V/DC über die OBD-II-Schnittstelle des Fahrzeugs
Bildschirm	2,8-Zoll-LCD-Farbbildschirm (320 x 240 Pixel)
Unterstützte OBD-II-Protokolle	CAN, J1850 PWM, J1850 VPW, ISO9141, KWP 2000
Unterstützte VW-Protokolle	KWP1281, KWP2000, KWP1281CAN16, KWP2000CAN16, CAN20, UDS
Hauptfunktionen	Lesen und Löschen von Fehlercodes, Live-Datenstrom, I/M-Test, EVAP-Test, Fahrzeuginformationen, Service-Reset, EPB-Reset, Batterieregistrierung, Injektoranpassung, DPF-Funktion, Lenkwinkel-Neulernung, TPMS
Kompatible Fahrzeuge	VW, Audi, Skoda, Seat, Bentley, Lamborghini (Modelle bis 2022)
Betriebstemperatur	0 °C bis +55 °C, 0-90 % RF
Lagertemperatur	-20 °C bis +70 °C, 0-90 % RF
Lieferumfang	Gerät, USB-Kabel, Tasche, Bedienungsanleitung
Pflege und Reinigung	Mit einem leicht feuchten Tuch oder einer weichen Bürste reinigen; keine aggressiven Lösungsmittel verwenden; nicht in Wasser eintauchen
Sicherheitshinweise	Außerhalb der Reichweite von Kindern aufbewahren; an einem belüfteten Ort verwenden; offene Flammen in der Nähe des Motorraums vermeiden; vor der Reinigung trennen
Reparierbarkeit / Ersatzteile	Nicht angegeben; bei Funktionsstörungen den technischen Service kontaktieren
Software-Update	Herunterladbar von www.conrad.com/downloads; Update über mitgeliefertes USB-Kabel
Garantie	Garantie erlischt bei Nichtbeachtung der Sicherheitshinweise

Häufig gestellte Fragen - VCOBD9610 VOLTCRAFT

Wie schließe ich das Gerät an das Fahrzeug an?

Verbinden Sie den OBD-II-Stecker des Geräts mit der OBD-II-Schnittstelle des Fahrzeugs (oft in der Nähe des Lenkrads). Stellen Sie sicher, dass die Zündung beim Anschließen ausgeschaltet ist. Schalten Sie dann die Zündung ein, um das Gerät mit Strom zu versorgen.

Welche Fehlercodes kann es lesen?

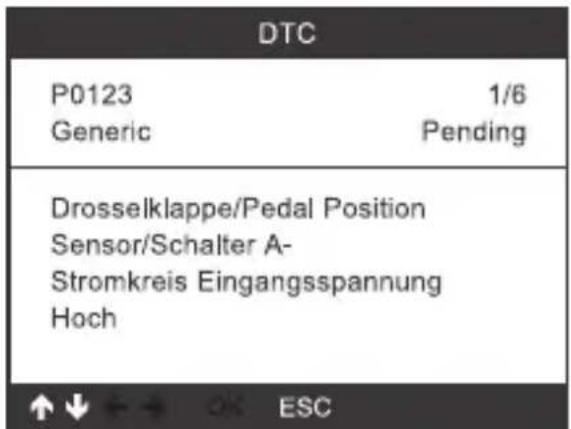

Das Gerät liest generische und hersteller-spezifische Fehlercodes (DTC). Es unterstützt die OBD-II-Protokolle (CAN, J1850, ISO9141, KWP2000) sowie die VW-Protokolle (KWP1281, UDS usw.).

Kann es die Motorkontrollleuchte (MIL) zurücksetzen?

Ja, nachdem das Problem behoben wurde, können Sie die Fehlercodes über die Funktion Erase Codes löschen. Wenn der Fehler jedoch bestehen bleibt, leuchtet die Kontrollleuchte wieder auf.

Wie führe ich einen Service-Reset (Öl-Reset) durch?

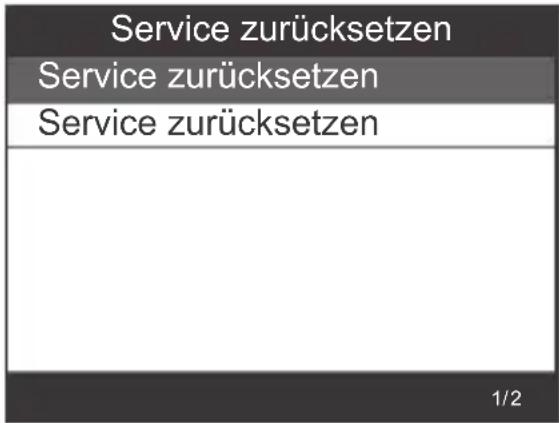

Gehen Sie zum Menü Special Functions und dann zu Service Reset. Folgen Sie den Anweisungen auf dem Bildschirm. Sie können zwischen flexiblem oder festem Intervall wählen und die Ölqualität einstellen.

Was ist die EPB Reset-Funktion?

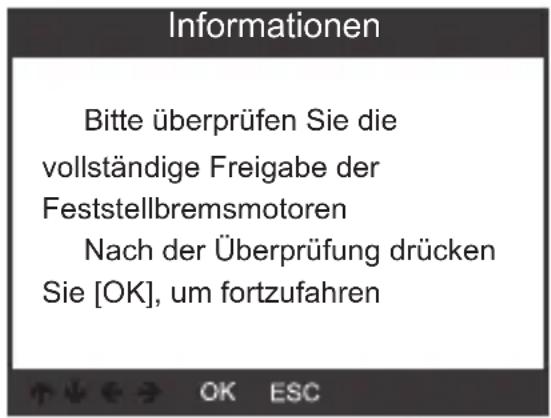

Die Funktion EPB Reset ermöglicht den Austausch der elektrischen Feststellbremsbeläge. Sie umfasst die Optionen Replace Brake Pads, Retraction Brake Pump und Release Brake Pump. Verwenden Sie sie mit Vorsicht.

Wie registriere ich eine neue Batterie (BMS Reset)?

Wählen Sie im Hauptmenü BMS reset. Das Gerät zeigt die vorherigen Einstellungen an. Wählen Sie die neue Batteriekapazität (z.B. 95Ah, 110Ah) und den Hersteller. Wenn der Hersteller nicht aufgeführt ist, wählen Sie Others.

Funktioniert das Gerät mit Nicht-VW/Audi-Fahrzeugen?

Ja, es unterstützt die Standard-OBD-II-Protokolle und ist daher mit den meisten Benzin- und Dieselfahrzeugen kompatibel, die nach 2000 verkauft wurden. Die Sonderfunktionen (Service-Reset, EPB usw.) sind jedoch nur für die Marken des VW-Konzerns, Bentley und Lamborghini verfügbar.

Wie aktualisiere ich die Software?

Laden Sie die neueste Version von www.conrad.com/downloads herunter. Verbinden Sie das Gerät mit dem mitgelieferten USB-Kabel mit dem Computer. Unter Windows 7 installieren Sie zuerst den Treiber; unter Windows 8/10 erfolgt dies automatisch. Folgen Sie den Anweisungen der Software.

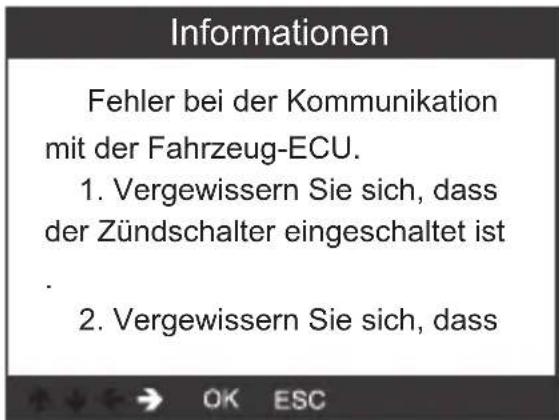

Was tun, wenn der Bildschirm 'Kein Signal' anzeigt?

Überprüfen Sie, ob der OBD-II-Stecker fest in der Fahrzeugschnittstelle sitzt. Stellen Sie sicher, dass die Fahrzeugzündung eingeschaltet ist. Wenn das Problem weiterhin besteht, testen Sie es an einem anderen kompatiblen Fahrzeug.

Wie reinige ich das Gerät?

Trennen Sie das Gerät vom Fahrzeug. Reinigen Sie es mit einem leicht feuchten Tuch oder einer weichen Bürste. Verwenden Sie niemals aggressive Lösungsmittel, Alkohol oder Chemikalien. Tauchen Sie es nicht in Wasser.

BEDIENUNGSANLEITUNG VCOBD9610 VOLTCRAFT

D Bedienungsanleitung

VC-OBD-9610

Auto-Diagnosegerät OBD II

Best.-Nr. 2619478

Seite 2 - 35

1. Einführung....3
2. Symbol-Erklärung....3
3. Bestimmungsgemäße Verwendung ....4
4. Merkmale und Funktionen....4
5. Lieferumfang ....5
6. Neueste Informationen zum Produkt 5
7. Sicherheitshinweise....6
8. Produktübersicht ....8
9. Anschluss am Fahrzeug....10
10. Funktionsbeschreibung ....10
11. EPB zurücksetzen....19
12. Batterieregistrierung....22
13. OBD II Diagnose ....24
14. Tool Setup ....28
15. Software Update....30
16. Entsorgung 32
17. Fehlerbehebung 33
18. Pflege und Reinigung....33
19. Technische Daten....34

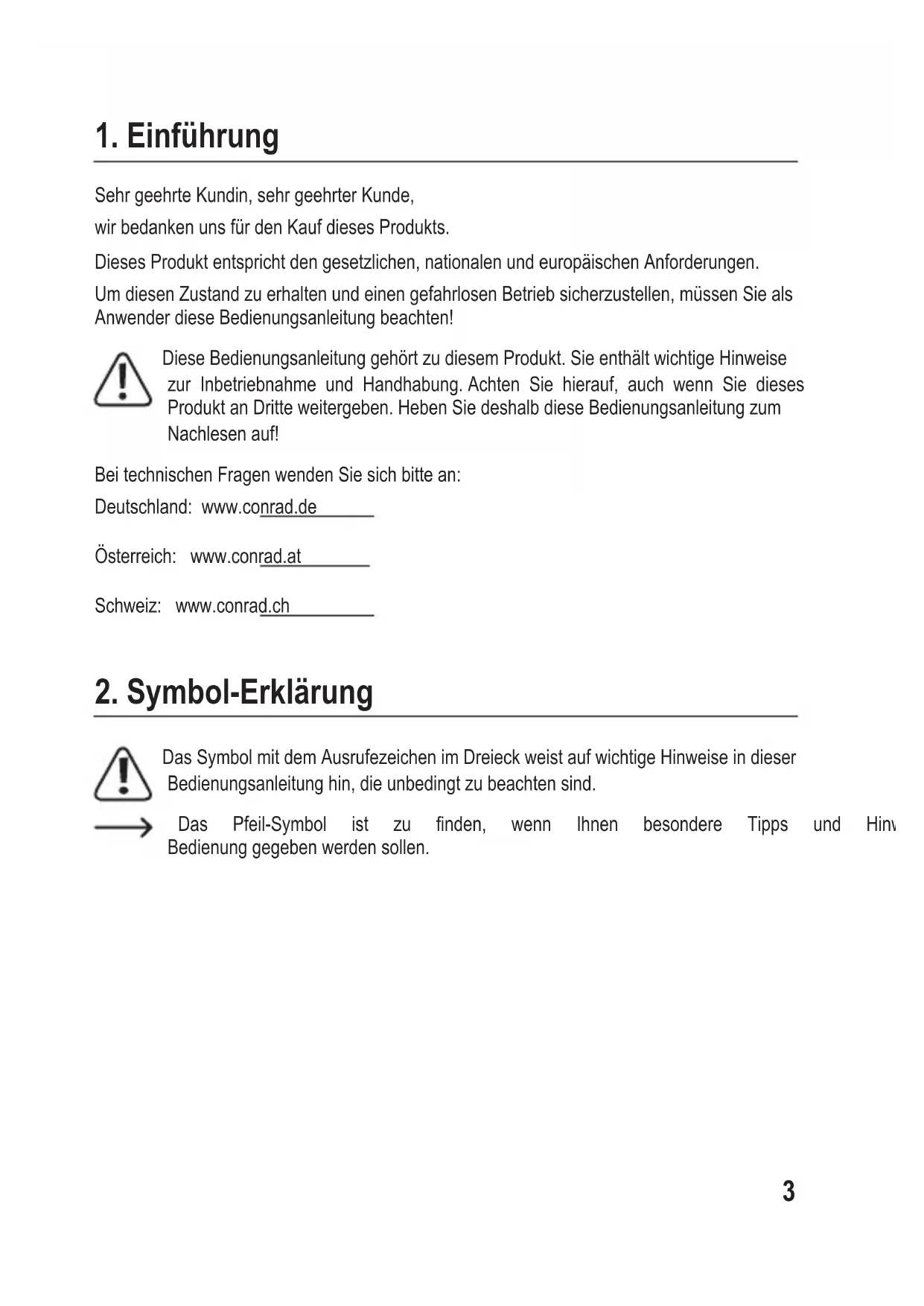

1. Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.

Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Bei technischen Fragen wenden Sie sich bitte an:

Deutschland: www.conrad.de

Österreich: www.conrad.at

Schweiz: www.conrad.ch

2. Symbol-Erklärung

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Das Pfeil-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hin. Bedienung gegeben werden sollen.

3. Bestimmungsgemäße Verwendung

Das Produkt dient zur Herstellung einer Kommunikation mit Steuergeräten in Kraftfahrzeugen. Die Fahrzeuge für die das Gerät entwickelt wurde, finden Sie in den „Technischen Daten“. Das Gerät wird über die OBD II-Schnittstelle mit dem Datenbus-System des Fahrzeugs verbunden und gleichzeitig auch mit Strom versorgt.

Eine Verwendung ist nur in geschlossenen Räumen bzw. im geschützten Be Fahrzeugs erlaubt. Der Kontakt mit Feuchtigkeit ist unbedingt zu vermeiden.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann es selbst oder das angeschlossene Fahrzeug beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie zum Beispiel Brand, Überhitzung, Fehlfunktionen des Fahrzeugs etc. hervorrufen.

Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

4. Merkmale und Funktionen

• Unterstützt Fahrzeuge von VW, AUDI, SKODA, SEAT, Bentley etc.
• Unterstützt folgende OBD II-Protokolle: CAN / J1850 PWM / J1850 VPW / ISO9141 / KWP 2000
• Unterstützt folgende VW-Diagnoseprotokolle: KWP1281 / KWP2000 / KWP1281CAN16 / KWP2000CAN16 / CAN20 / UDS)

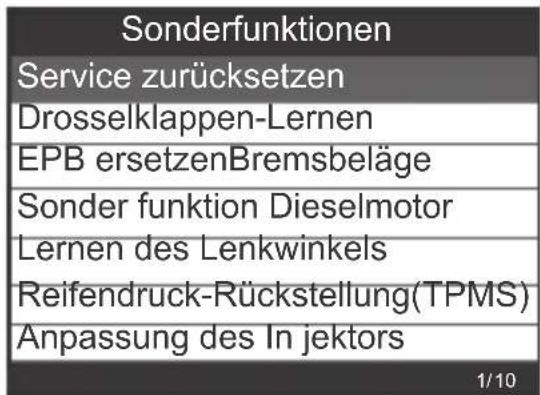

• Spezialfunktionen: Service-Reset, Drosselklappen-Einstellung, Bremsbelagwechsel für Feststellbremse, Lenkwinkel-Lernfunktion, TPMS-Reset, Injector-Anpassung, Batterie-Registrierung, DPF-Funktion

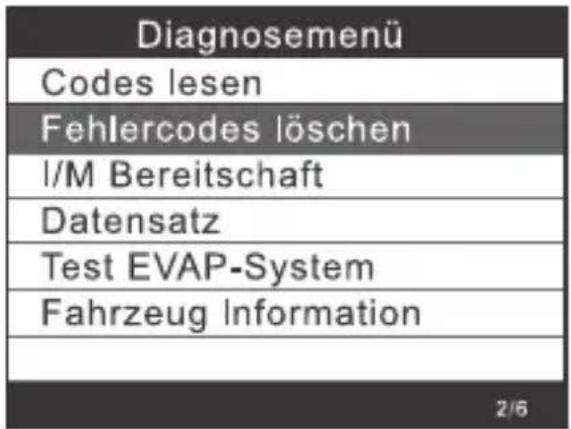

• OBD II-Funktionen: Fehlercodes lesen, Fehlercodes löschen, I/M Bereitschaftstest, EVAP Systemtest, Auslesen von Fahrzeuginformationen
  • 320 x 240 pixel Farb-Bildschirm

5. Lieferumfang

• Auto-Diagnosegerät OBD II
- USB-Kabel
- Transport-Tasche
• Bedienungsanleitung

6. Neueste Informationen zum Produkt

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

Allgemein

• Das Produkt ist kein Spielzeug, es ist nicht für Kinder geeignet. Kinder können die Gefahren, die im Umgang mit elektrischen Geräten bestehen, nicht einschätzen.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, starken Erschütterungen, Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
• sichtbare Schäden aufweist,
• nicht mehr ordnungsgemäß funktioniert,
• über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder
• erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder den Fall aus bereits geringer Höhe wird es beschädigt.
• Beachten Sie auch die zusätzlichen Sicherheitshinweise in den einzelnen Kapiteln dieser Bedienungsanleitung.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.
• Alle Personen, die dieses Gerät bedienen, installieren, in Betrieb nehmen oder warten müssen diese Bedienungsanleitung beachten.

Produkt

• Lesen Sie vor der Verwendung des Produktes die Service-Unterlagen Ihres Fahrzeugs und befolgen Sie die dort enthaltenen Anweisungen.
• Wenn Sie keine Fachkenntnisse im Umgang mit Kfz-Werkzeugen und mit der Reparatur von Fahrzeugen haben, wenden Sie sich unbedingt an Fachmann. Eine Nichtbeachtung dieser Hinweise kann zur Beschädigung des Fahrzeugs führen.
• Beachten Sie bei Arbeiten am Fahrzeug insbesondere bei Arbeiten im Motorraum die gängigen Sicherheitsvorschriften hierfür.
• Halten Sie Ihre Kleidung, Haare, Hände, Werkzeuge, Testgeräte usw. stets von allen beweglichen und/oder heißen Teilen des Fahrzeugs und des Motors fern.
• Auspuffgase sind gesundheitsschädlich! Lassen Sie daher den Motor des Fahrzeugs nur an Orten mit ausreichender Belüftung laufen.
• Lassen Sie das Fahrzeug während der Durchführung von Tests niemals unbeaufsichtigt zurück.
• Bei laufendem Motor besteht die Gefahr eines elektrischen Schlags! Lassen Sie insbesondere bei Arbeiten in der Nähe der Zündspule, der Verkabelung, der Zündverteilerkappe und der Zündkerzen äußerste Vorsicht walten.
• Dämpfe und Gase, die durch Treibstoffe und/oder die Fahrzeugbatterie entstehen, sind extrem entzündlich. Um Explosionen oder Brände zu verhindern, halten Sie Funken, heiße Geräte, offene Flammen usw. vom Motorraum fern. Rauchen Sie während der Arbeiten nicht in der Nähe des Fahrzeugs.
• Das Anschließen oder Trennen von Prüfgeräten bei eingeschalteter Zündung oder laufendem Motor ist strengstens untersagt.
• Achten Sie darauf, dass sich der Gangwahlhebel stets in der Stellung „PARK“ (Automatikgetriebe) oder „NEUTRAL“ (Schaltgetriebe) befindet. Aktivieren Sie die Feststellbremse.
• Prüfungen im Fahrbetrieb dürfen nur durch eine weitere Person und keinesfalls durch den Fahrer selbst ausgeführt werden.

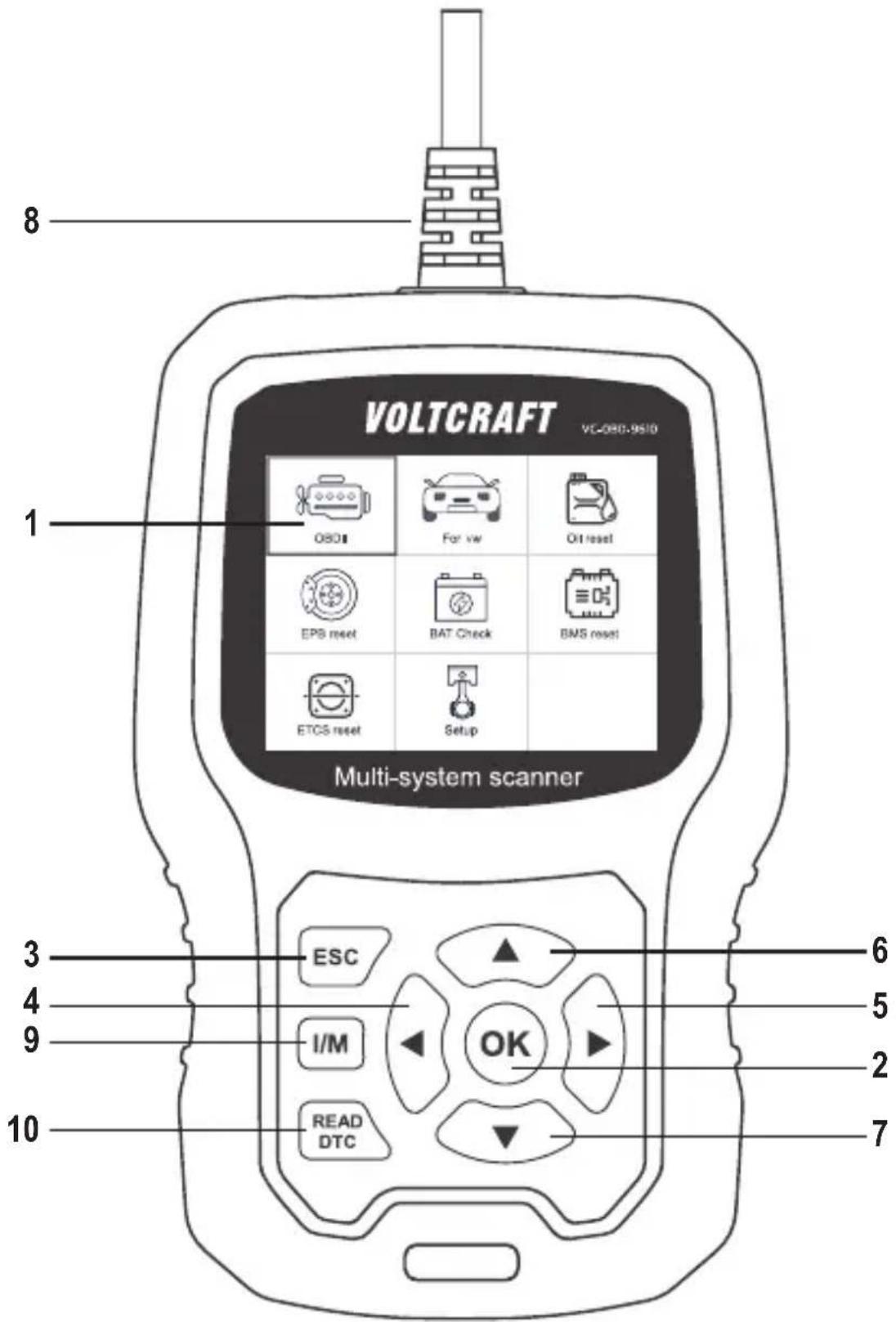

8. Produktübersicht

VOLTCRAFT VC-080-9510 Multi-system scanner OSC For vw Ott reset EPS reset BAT Check BMS reset ETCS reset Setup ESC I/M OK READ DTC 6 5 2 7 10 8

1 Display
2 Taste OK

Bestätigt die Auswahl von Menüpunkten, Aktionen etc.

3 Taste ESC

Löscht eine Auswahl oder stoppt eine Aktion bzw. kehrt zum Menü zurück.

4 Taste

Navigiert im Menü nach links oder geht im Menü einen Schritt zurück.

5 Taste ▶

Navigiert im Menü nach rechts oder geht im Menü einen Schritt vorwärts.

6 Taste ▲

Navigiert im Menü nach oben oder bewegt die Menüansicht nach oben (wenn die Ansicht nicht ganz auf einen Bildschirm passt).

7 Taste ▼

Navigiert im Menü nach unten oder bewegt die Menüansicht nach unten (wenn die Ansicht nicht ganz auf einen Bildschirm passt).

8 ODB II-Anschluss

Verbindet das Diagnosegerät mit der Datenschnittstelle des Fahrzeugs (OBD II-Anschluss).

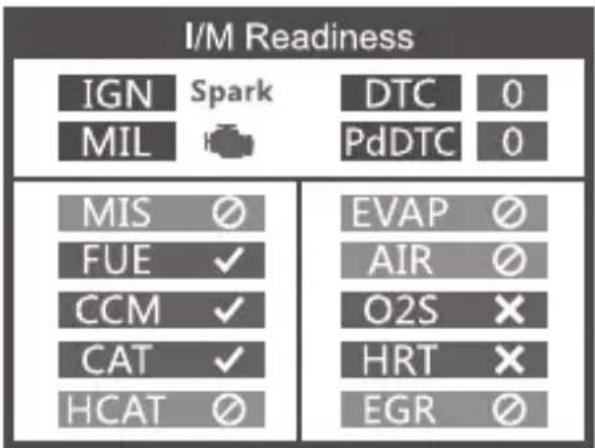

9 Taste I/M

Schnelltest für Inspektion und Wartung (Inspection and Maintenance)

MIL gelb > Motorkontrollleuchte an

MIL grau > Motorkontrollleuchte aus

∅ > nicht unterstützt
√ > abgeschlossen
× > nicht abgeschlossen

10 Taste READ DTC

Liest den Fehlerspeicher des Fahrzeugs direkt aus.

9. Anschluss am Fahrzeug

Das Anschließen oder Trennen des Diagnosegerätes muss immer bei ausgeschalteter Zündung erfolgen.

- Verbinden Sie den Stecker des ODB II-Anschlusses (8) mit der OBD II-Schnittstelle des Fahrzeugs.

Die OBD II-Schnittstelle im Fahrzeug befindet sich normalerweise in der Nähe des Lenkrads oder der Mittelkonsole. Wenn Sie die Schnittstelle nicht finden, erkundigen Sie sich diesbezüglich in den Serviceunterlagen des Fahrzeugs.

• Schalten Sie die Zündung des Fahrzeugs ein.

10. Funktionsbeschreibung

Die Bedienung variiert je nach Fahrzeugmodell und Baujahr. Bitte beachten Sie die Anzeigen im Display (1). Die folgenden Anweisungen dienen nur als Referenz.

10.1 Für VW

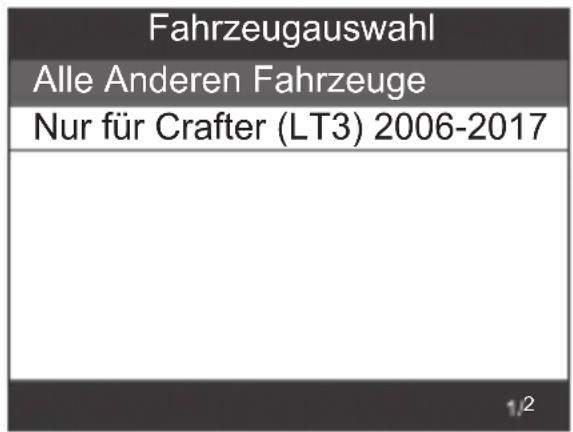

Wählen Sie [Für VW], dann [Alle Anderen Fahrzeuge) und dann [Fahrzeug-Scan]:

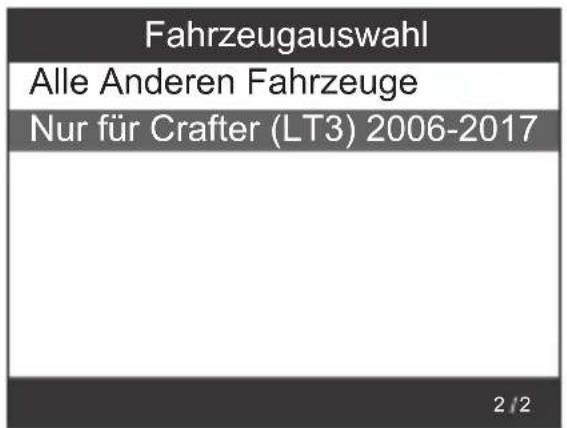

Fahrzeugauswahl Alle Anderen Fahrzeuge Nur für Crafter (LT3) 2006-2017 1/2

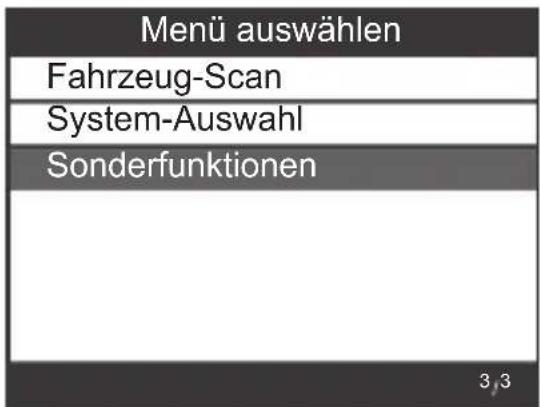

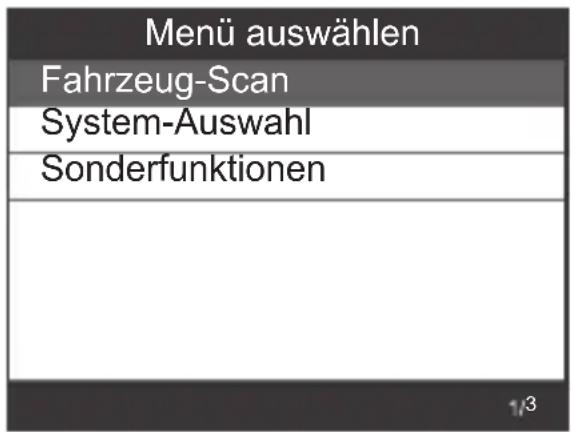

Menü auswählen Fahrzeug-Scan System-Auswahl Sonderfunktionen 1/3

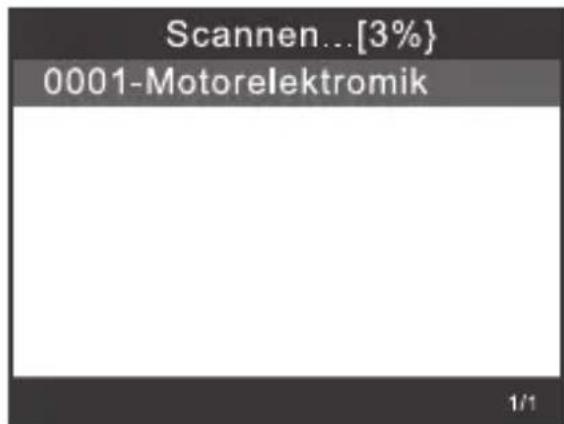

Mit [Fahrzeug-Scan] werden fehlerhafte Systeme überprüft und die Anzahl der Fehler angezeigt.

10.1.1 Wählen Sie [0017-Schalttafeleinsatz]

10.1.1.1 Wählen Sie [01-Versionsangaben]

Wählen Sie Menü aus
0017-Schalttafeleinsatz	4
0019-Diagnoseinterface ..	5
0061-Batterieregelumg	1

Funktion auswählen

01-Versionsangaben

02-Fehlercodes lesen

03-Fehlercodes löschen

04-Datenstrom lesen

05-Grundeinstellungen

07-Anpassung

08-Zugriffsberechtigung

01-Versionsangaben

Protocol Type: Protokolltyp: CAN20VW/Audi-Teilenummer:3C 0920870TVIN:N/ABeschreibung des Systems:

01-Versionsangaben

KOMBIINSTRUMENT VD1Stationscode:01 81 CD 34 4C04Codierung:7505

10.1.1.2 Wählen Sie [02-Fehlercodes lesen]

Funktion auswählen

01-Versionsangaben

02-Fehlercodes lesen

03-Fehlercodes löschen

04-Datenstrom lesen

05-Grundeinstellungen

07-Anpassung

08-Zugriffsberechtigung

02-Fehlercodes lesen
	1/4
	01312 Daten-BUS Antrieb

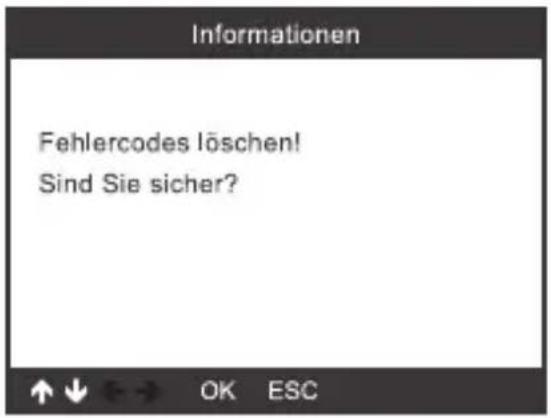

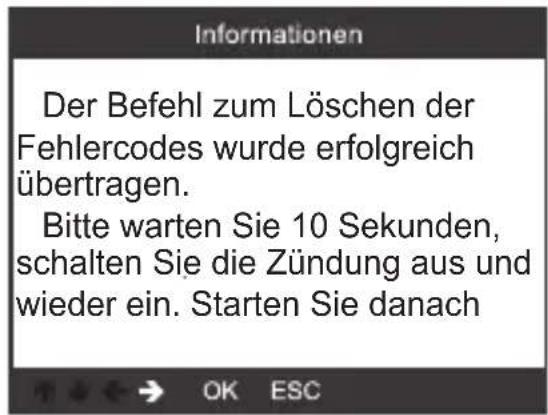

10.1.1.3 Wählen Sie [03-Fehlercodes löschen] und drücken Sie die Taste OK (2)

Informationen Fehlercodes löschen! Sind Sie sicher?

Informationen Der Befehl zum Löschen der Fehlercodes wurde erfolgreich übertragen. Bitte warten Sie 10 Sekunden, schalten Sie die Zündung aus und wieder ein. Starten Sie danach

10.1.1.4 Wählen Sie [04-Datenstrom lesen] und geben Sie die Zahl 005 ein.

Eingangskanal
OK	005
Delete
0	Geben Sie eine Kanalnummer ein(0~255).
1	Hinweis: Für 04- Datenstromo lesen, drucken Sie die UP doer
2
3
4
3/12 ↑ ↓ ← → OK ESC

Datenstrom
	CH:5
ASCII-Zeichen	--
ASCII-Zeichen	--
Zählen	150
Zählen	365

10.1.1.5 Wählen Sie [05-Grundeinstellungen] und geben Sie die Zahl 005 ein.

Eingangskanal
OK	005
Delete	Geben Sie eine Kanalnummer ein(0~255).Hinweis: Für 04-Datenstromo lesen,drucken Sie die UP doer
0
1
2
3
4

10.1.1.6 Wählen Sie [07-Anpassung] und dann [Eingangskanal] und geben Sie die Zahl 005 ein.

07-Anpassung

Eingangskanal

Funktion auswählen

Eingangskanal
OK	005
Delete
0	Geben Sie eine Kanalnummer ein(0~255).
1	Hinweis: Für 04-Datenstromo lesen, drucken Sie die UP doer
2
3
4

Wählen Sie {Funktion auswählen} und dann [Eingangskanal] und geben Sie die Zahl 005 ein.

Funktion auswählen

CH:001 Tank-Charakteristik(kraf

CH:002 Service-Erinnerung

CH:002 Rücksetzung der Servic..

CH:003 Verbrauchsanzeige

CH:003 Verbrauchskorrektur

CH:004 Sprache

CH:004 Sprache für Fehlermeld..

Eingangskanal
OK	005
Delete	Einen Wert eingeben(0~65535)
0
1
2
3
4

10.1.1.7 Zugriffsberechtigung

Funktion auswählen

01-Versionsangaben

02-Fehlercodes lesen

03-Fehlercodes löschen

04-Datenstrom lesen

05-Grundeinstellungen

07-Anpassung

08-Zugriffsberechtigung

08-Zugriffsberechtigung
OK
Delete	Anmeldecode (Geben Sie fünf Dezimalstellen ein)
0
1
2
3
4
3/12 ↑↓←→ OK ESC

10.1.2 Gateway

Wählen Sie Menü aus
0017-Schalttafeleinsatz	4
0019-Diagnoseinterface .. 5
0061-Batterieregelumg	1

Funktion auswählen

01-Versionsangaben

02-Fehlercodes lesen

03-Fehlercodes löschen

04-Datenstrom lesen

05-Grundeinstellungen

07-Anpassung

08-Zugriffsberechtigung

Weitere Informationen finden Sie in den Abschnitten 10.1.1.1 bis 10.1.1.7

10.1.3 Batterieregelung

Wählen Sie Menü aus
0017-Schalttafeleinsatz	4
0019-Diagnoseinterface .. 5
0061-Batterieregelumg	1

Funktion auswählen

01-Versionsangaben

02-Fehlercodes lesen

03-Fehlercodes löschen

04-Datenstrom lesen

05-Grundeinstellungen

07-Anpassung

08-Zugriffsberechtigung

Weitere Informationen finden Sie in den Abschnitten 10.1.1.1 bis 10.1.1.7

10.2 Systemauswahl

10.2.1 Wählen Sie [Systemauswahl] und dann [System-Scan]

Menü auswühlen

System-Scan

Manuelle Auswahl

Wählen Sie System aus

0001-Motorelektronik

0002-Getriebeelektronik

0003-Bremsenelekteonik

0008-Klima-/Heizungselekt...

0009-Elektronische Zentra...

0015-Airbag

0016-Lenksäulenelektronik

Wählen Sie ein System zum Testen aus. Weitere Informationen finden Sie in den Abschnitten 10.1.1 bis 10.1.3

Funktion auswählen

01-Versionsangaben

02-Fehlercodes lesen

03-Fehlercodes löschen

04-Datenstrom lesen

05-Grundeinstellungen

07-Anpassung

08-Zugriffsberechtigung

10.2.2 Wählen Sie [Manuelle Auswahl]. Im Display (1) werden alle unterstützten Systeme angezeigt. Wählen Sie dann ein System zum Testen aus.

Menü auswählen

System-Scan

Manuelle Auswahl

Wählen Sie System aus

0001-Motorelektronik

0002-Getriebeelektronik

0003-Bremsenelekteonik

0008-Klima-/Heizungselekt...

0009-Elektronische Zentra...

0015-Airbag

0016-Lenksäulenelektronik

10.3 Crafter (LT3) testen

Fahrzeugauswahl Alle Anderen Fahrzeuge Nur für Crafter (LT3) 2006-2017 2/12

Menü auswählen System-Scan Manuelle Auswahl 1/2

Scannen...[3%] 0001-Motorelektromik 1/1

10.4 Sonderfunktionen

Wählen Sie [Sonderfunktionen]

Menü auswählen Fahrzeug-Scan System-Auswahl Sonderfunktionen 3,3

Sonderfunktionen Service zurücksetzen Drosselklappen-Lernen EPB ersetzenBremsbeläge Sonder funktion Dieselmotor Lernen des Lenkwinkels Reifendruck-Rückstellung(TPMS) Anpassung des In jektors 1/10

Wählen Sie eine Sonderfunktion aus z.B. [Service zurücksetzen]. Drücken Sie dann die Taste OK (2) um fortzufahren.

Service zurücksetzen Service zurücksetzen Service zurücksetzen 1/2

Wählen Sie [Flexibles Intervall]. Es wird folgendes angezeigt:

Wahlen Sie die Art des Wartungsi

Flexibles Intervall

Festes Intervall

Inspektionsintervall einstellen

1/3 1/3

Flexibles Intervall

Stellen Sie den Ölwechsel-Servic

Stellen Sie die Ölwechsel-Servi...

CH:45 Ölqualität

Wahlen Sie die Art des Wartungsi

Flexibles Intervall

Festes Intervall

Inspektionsintervall einstellen

Festes Intervall

Stellen Sie den Ölwechsel-Servic

Stellen Sie die Ölwechsel-Servi...

CH:45 Ölqualität

→ Stellen Sie vor dem Einstellen des Wartungsintervalls die entsprechende [Ölqualität] ein.

Wenn das Fahrzeug das UDS-Protokoll verwendet, können Sie die Einstellungen zum Zurücksetzen der Inspektion, zum Zurücksetzen des Service, sowie zum Kilometerstand und der Uhrzeit vornehmen. Für Kilometerstand und Uhrzeit können manuell beliebige Werte eingegeben werden.

11. EPB zurücksetzen

→ EPB = Elektrische Parkbremse (Feststellbremse)

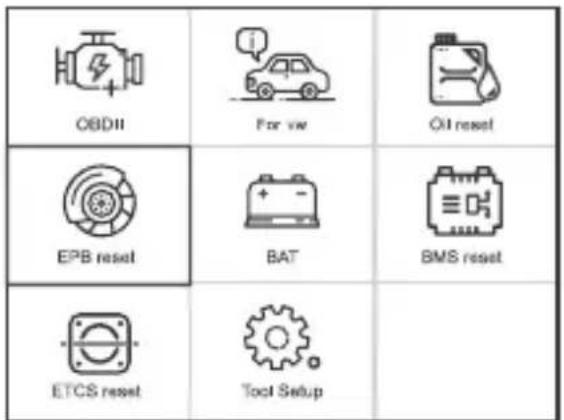

Wählen Sie [EPB reset] und drücken Sie die Taste OK (2), um fortzufahren.

OBDII For vw Oil reset EPB reset BAT BMS reset ETCS reset Tool Setup

Informationen Fehler bei der Kommunikation mit der Fahrzeug-ECU. 1. Vergewissern Sie sich, dass der Zündschalter eingeschaltet ist . 2. Vergewissern Sie sich, dass

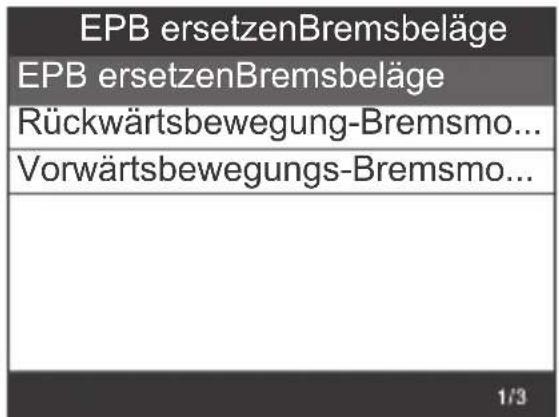

11.1 Wählen Sie [EPB ersetzenBremsbeläge] und drücken Sie die Taste OK (2).

EPB ersetzenBremsbeläge EPB ersetzenBremsbeläge Rückwärtsbewegung-Bremsmo... Vorwärtsbewegungs-Bremsmo... 1/3

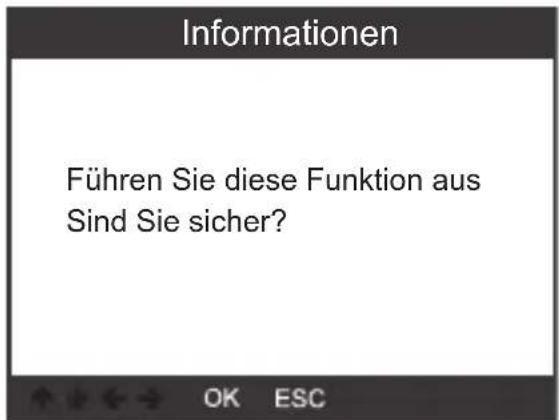

Informationen Führen Sie diese Funktion aus Sind Sie sicher?

Bestätigen Sie die Abfrage, beachten Sie die Informationen auf dem Display (1) und drücken Sie die Taste OK (2), um fortzufahren.

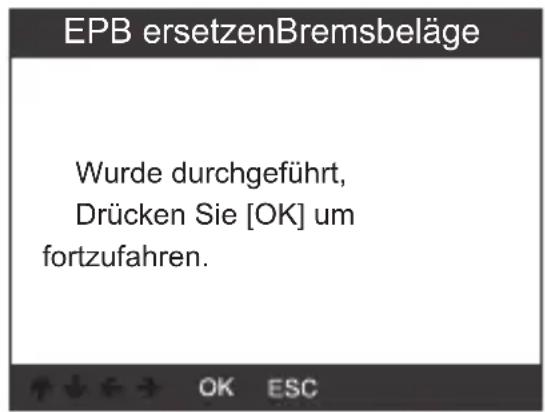

EPB ersetzenBremsbeläge Wurde durchgeführt, Drücken Sie [OK] um fortzufahren.

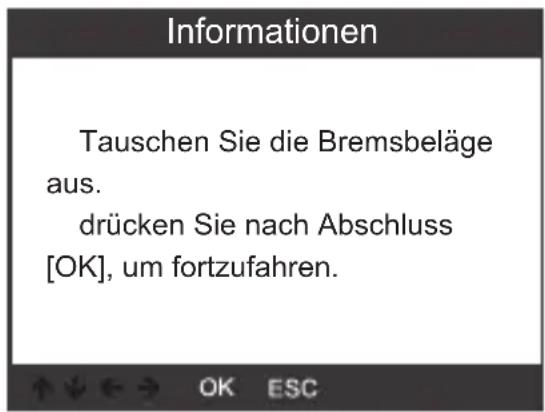

Informationen Tauschen Sie die Bremsbeläge aus. drücken Sie nach Abschluss [OK], um fortzufahren.

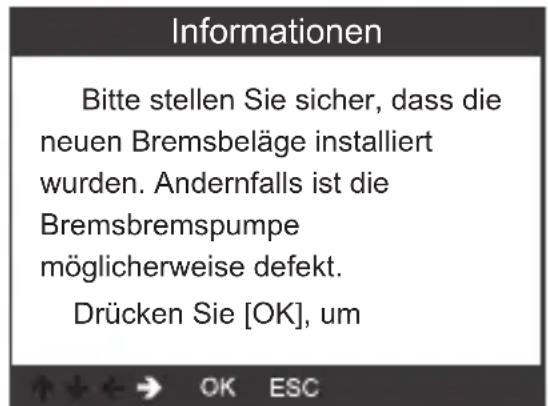

Informationen Bitte stellen Sie sicher, dass die neuen Bremsbeläge installiert wurden. Andernfalls ist die Bremsbremspumpe möglicherweise defekt. Drücken Sie [OK], um

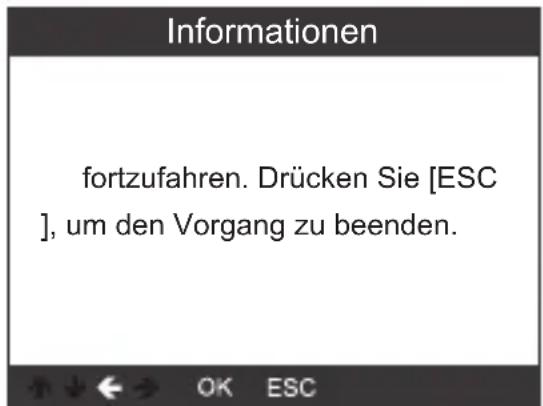

Informationen fortzufahren. Drücken Sie [ESC ], um den Vorgang zu beenden.

Vorwärtsbeweguns-Bremsmotor Wurde durchgeführt, Drücken Sie [OK] um fortzufahren.

11.1.1 Überprüfen Sie, ob die elektrische Feststellbremse vollständig freigegeben ist. Drücken Sie danach die Taste OK (2).

Informationen Bitte überprüfen Sie die vollständige Freigabe der Feststellbremsmotoren Nach der Überprüfung drücken Sie [OK], um fortzufahren

11.2 Wählen Sie [Rückwärtsbewegung-Bremsmotor] und drücken Sie die Taste OK (2), um fortzufahren.

Informationen

Führen Sie diese Funktion aus Sind Sie sicher?

OK ESC

11.2.1 Nachdem die Feststellbremse gelöst wurde, drücken Sie die Taste OK (2), um fortzufahren.

Rückwärtsbeweguns-Bremsmotor

Wurde durchgeführt, Drücken Sie [OK] um fortzufahren.

OK ESC

11.2.2 Überprüfen Sie, ob die Bremse vollständig gelöst wurde, und wechseln Sie dann die Bremsbeläge. Wenn Sie fertig sind, drücken Sie die Taste OK (2), um fortzufahren.

Informationen

Bitte prüfen Sie, ob die Feststellbremsmotoren vollständig eingefahren sind. Wenn die Bremspumpe nicht vollständig eingefahren ist, ziehen Sie sie mit einem Werkzeug ein.

OK

ESC

Informationen

Drücken Sie [OK], um fortzufahren.

OK

ESC

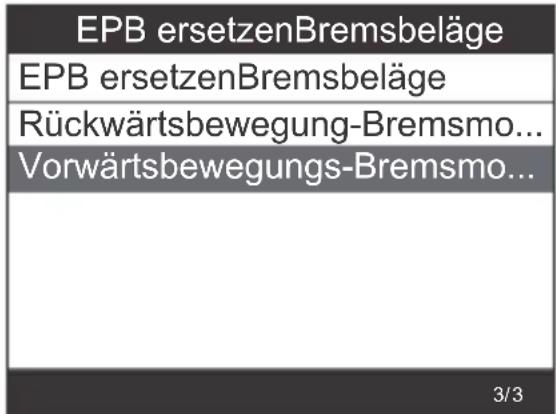

11.3 Wählen Sie [Vorwärtsbewegungs-Bremsmotor] und drücken Sie die Taste OK (2), um fortzufahren.

EPB ersetzenBremsbeläge EPB ersetzenBremsbeläge Rückwärtsbewegung-Bremsmo... Vorwärtsbewegungs-Bremsmo... 3/3

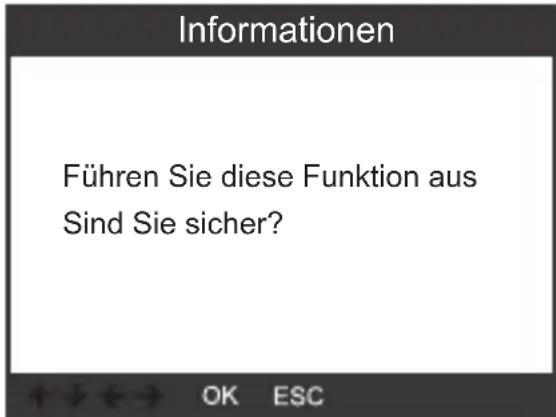

Informationen Führen Sie diese Funktion aus Sind Sie sicher?

11.3.1 Überprüfen Sie, ob die Bremse vollständig gelöst wurde, drücken Sie die Taste OK (2), um fortzufahren.

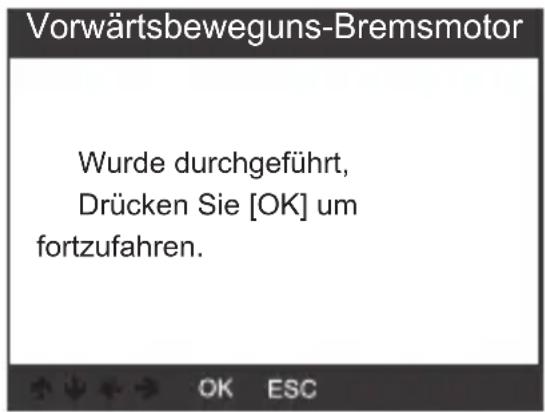

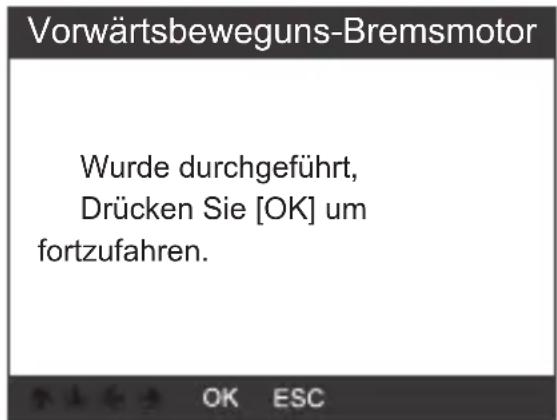

Vorwärtsbeweguns-Bremsmotor Wurde durchgeführt, Drücken Sie [OK] um fortzufahren. OK ESC

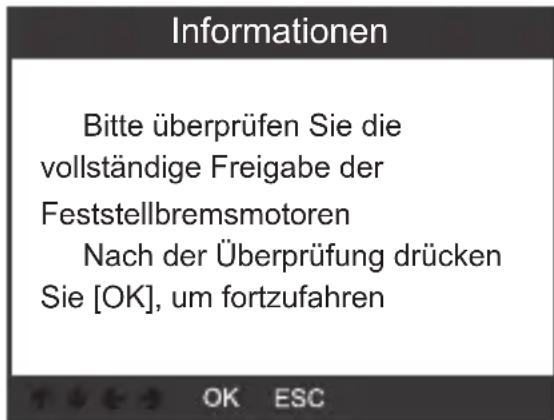

Informationen Bitte überprüfen Sie die vollständige Freigabe der Feststellbremsmotoren Nach der Überprüfung drücken Sie [OK], um fortzufahren OK ESC

12. Batterieregistrierung

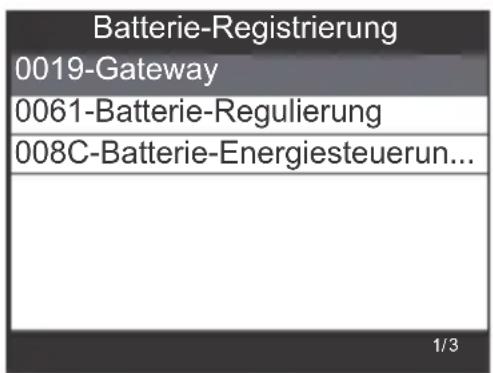

Wählen Sie die Option [BMS reset] und drücken Sie die Taste OK (2). Der folgende Bildschirm wird angezeigt.

Batterie-Registrierung 0019-Gateway 0061-Batterie-Regulierung 008C-Batterie-Energiesteuerun... 1/3

12.1 Drücken Sie erneut die Taste OK (2). Auf dem Bildschirm werden die alten Batterieparameter angezeigt. Es ist besser, die alten Parameter zu notieren. Wenn die neuen Batterieparameter nicht verfügbar sind, können so die alten Batterieparameter wiederhergestellt werden.

Batterie-Registrierung

Drücken Sie [OK], um Neue Bat.CY und MFR auszuwählenKapazität (Ah) :80 Ah Hersteller :VARTS[VA0] Seriennummer :0000000000

OK ESC

12.2 Wählen Sie die neue Batteriekapazität und den neuen Hersteller.

Batteriekapazitat auswahlen

80Ah

85Ah

92Ah

93Ah

95Ah

105Ah

110Ah

1/9

Batteriekapazitat auswahlen

VARTA[VA0]

Exide[TU3]

Akuma[UM5]

JCI/JCB[JCB]

Moll[MLA]

JFF(Boading)/China[5D0]

Banner[BA2]

Wenn der Hersteller nicht in der Liste aufgeführt ist, wählen Sie bitte „Andere“ aus.

12.2 Drücken Sie die Taste OK (2), um fortzufahren.

Batterie-Registrierung

Drücken Sie [OK], um den Batteriewert abzugleichen Kapazität (Ah) :80 Ah Hersteller :VARTS[VA0] Seriennummer :0000000000

OK ESC

Batterie-Registrierung

Dieser Kanal wird nicht unterstützt

OK ESC

13. OBD II Diagnose

13.1 Codes auslesen

1) Wählen Sie mit den Tasten ▲(6) bzw. ⬇) im Diagnosemenü den Punkt [Codes lesen] aus und drücken Sie die Taste OK (2).

Diagnosemenü

Codes lesen

Fehlercodes löschen

I/M Bereitschaft

Datensatz

Test EVAP-System

Fahrzeug Information

Wenn keine Diagnosefehlercodes vorhanden sind, zeigt das Display (1) an, dass im Modul keine (ausstehenden) Codes gespeichert sind. Warten Sie einige Sekunden oder drücken Sie eine beliebige Taste, um zum Diagnosemenü zurückzukehren.

2) DTCs und ihre Definitionen auf dem Display (1) anzeigen.

DTC P0123 1/6 Generic Pending Drosselklappe/Pedal Position Sensor/Schalter A- Stromkreis Eingangsspannung Hoch ↑↓ ←→ OK ESC

Die Steuergerätenummer, die Reihenfolge der DTCs, die Gesamtzahl der erkannten Codes und die Art der Codes (herstellerspezifisch) werden im Display (1) angezeigt.

13.2 Codes löschen

1) Wählen Sie mit den Tasten (6) bzw. (7) im Diagnosemenü den Punkt [Fehlercodes löschen] aus und drücken Sie die Taste OK (2).

Diagnosemenü Codes lesen Fehlercodes löschen I/M Bereitschaft Datensatz Test EVAP-System Fahrzeug Information 2/6

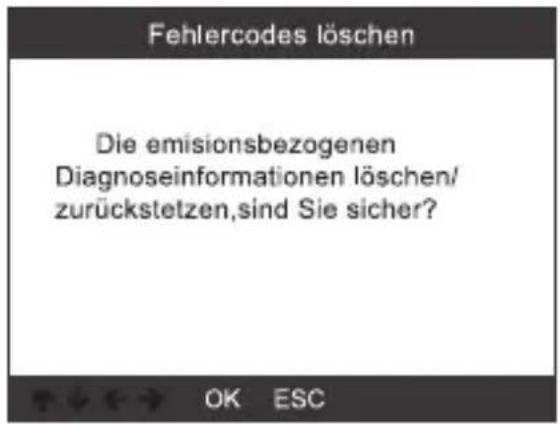

2) Eine Warnmeldung fordert Sie zur Bestätigung auf.

Fehlercodes löschen Die emissionsbezogenen Diagnoseinformationen löschen/ zurückstetzen,sind Sie sicher? OK ESC

3) Bestätigen Sie mit der Taste OK (2).

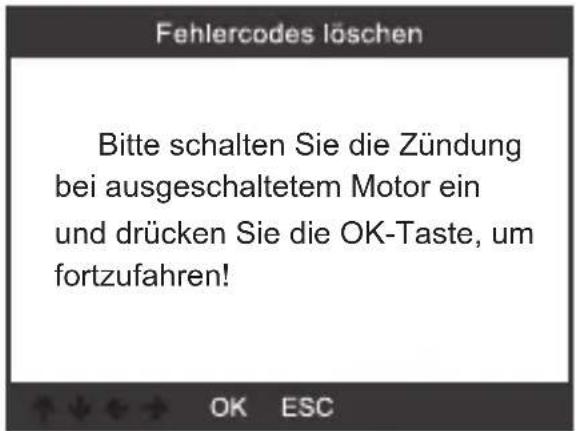

Fehlercodes löschen Bitte schalten Sie die Zündung bei ausgeschaltetem Motor ein und drücken Sie die OK-Taste, um fortzufahren!

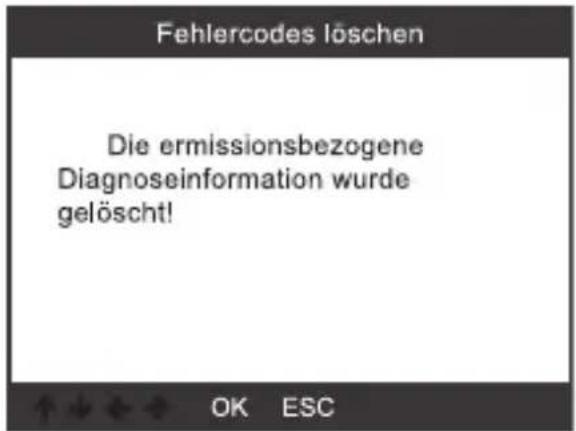

Fehlercodes löschen Die ermissionsbezogene Diagnoseinformation wurde gelöscht! OK ESC

13.3 I/M Bereitschaftstest

I/M bezieht sich auf Inspektion und Wartung (Inspection and Maintenance), um den nationalen Schadstoffnormen zu entsprechen. I/M zeigt an, ob die verschiedenen emissionsrelevanten Systeme des Fahrzeugs ordnungsgemäß funktionieren und ob Inspektions- und Wartungstests durchgeführt werden können.

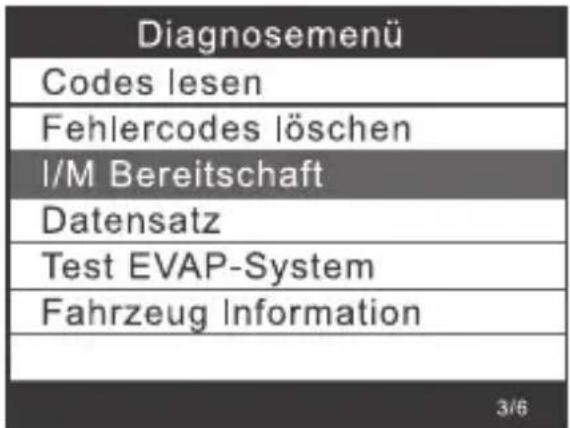

Diagnosemenü Codes lesen Fehlercodes löschen I/M Bereitschaft Datensatz Test EVAP-System Fahrzeug Information 3/6

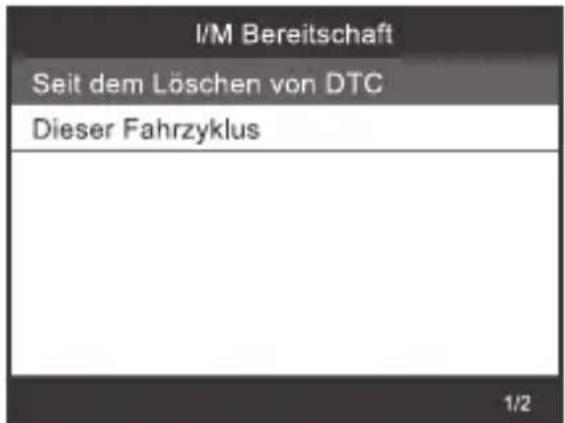

I/M Bereitschaft Seit dem Löschen von DTC Dieser Fahrzyklus 1/2

13.4 Data Stream

Das OBD II-Scan-Tool ist ein spezielles Diagnosetool, das mit dem Fahrzeugcomputer kommuniziert. Mit dem Scan-Tool können Sie Live-Daten in Echtzeit anzeigen. Diese Informationen umfassen Werte (Spannung, Drehzahl, Temperatur, Geschwindigkeit usw.) und Statusinformationen (offener Regelkreis, Kraftstoffsystemstatus usw.) die von den verschiedenen Fahrzeugsensoren, -schaltern und -aktoren generiert werden.

Drücken Sie die Taste OK (2).

Diagnosemenü

Codes lesen

Fehlercodes löschen

I/M Bereitschaft

Datensatz

Test EVAP-System

Fahrzeug Information

Datenstrom

Alle Elemente anzeigen

Elemente auswählen

13.5 EVAP Lecktest

Dieser Test führt eine Prüfung durch, die das Fahrzeug auf ungewollte Schadstoffemissionen durch Verdunstung überprüft. Dies ist keine Kontrolle der Abgaswerte.

Diese Funktion führt diese Dichtigkeitsprüfung nicht selbst durch, sondern veranlasst den Onboardcomputer des Fahrzeugs den Test auszuführen.

Der Fahrzeughersteller ist dafür verantwortlich, die Kriterien für den automatischen Abbruch der Prüfung festzulegen. Bevor Sie diese Funktion ausführen, lesen Sie bitte im Reparaturhandbuch des Fahrzeugs die erforderliche Verfahrensweise nach.

Diagnosemenü

Codes lesen

Fehlercodes löschen

I/M Bereitschaft

Datensatz

Test EVAP-System

Fahrzeug Information

Test EVAP-System
EVAP Dichtigkeitsprüfung nicht unterstützt
OK	ESC

13.6 Vehicle Information

Wählen Sie [FahrzeugInformation] und drücken Sie die Taste OK(2). Auf dem Display (1) werden Informationen wie VIN (Fahrzeugidentifikationsnummer), CID (Kalibrierungs-IS) CVN (Kalibrierungsprüfnummer) angezeigt.

Diagnosemenü

Codes lesen

Fehlercodes löschen

I/M Bereitschaft

Datensatz

Test EVAP-System

Fahrzeug Information

Informationen zum Fahrzeug

Fahrzeug-Identifikationsnummer (VIN):1A1JC544R7252367

ID der Kalibrierung (CID):CID1:JMB*36761500

Prüfnummer der Kalibrierung (CVN):CVN1:4A4D422ACVN2:33363736

14. Tool Setup

14.1 Sprache

Wählen Sie [Language] bzw. [Sprache] und die folgende Auswahl erscheint im Display (1):

Wählen Sie [Piepser] und die folgende Auswahl erscheint im Display (1):

Wkzgeinr

Sprache

Piepser

Maßeinheit

Skin

Informationen zum Gerät

Piepser

AUS

EIN

1/2

14.3 Maßeinheit

Wählen Sie [Maßeinheit] und die folgende Auswahl erscheint im Display (1):

Wkzgeinr

Sprache

Piepser

Maßeinheit

Skin

Informationen zum Gerät

35

Maßeinheit

Metric

Imperial

14.4 Skin

Wählen Sie [Skin] und die folgende Auswahl erscheint im Display (1):

Wkzgeinr

Sprache

Piepser

Maßeinheit

Skin

Informationen zum Gerät

4,5

Skin

Himmelsgrau

Edelstein Blau

14.1 Informationen zum Gerät

Wählen Sie [Informationen zum Gerät] und folgende Informationen erscheinen im Display (1):

Wkzgeinr

Sprache

Piepser

Maßeinheit

Skin

Informationen zum Gerät

Informationen zum Gerät
Software Version:	01.42.000
Library Version:	01.24.000
Serial Number:VOLTCRAFT20792200000005

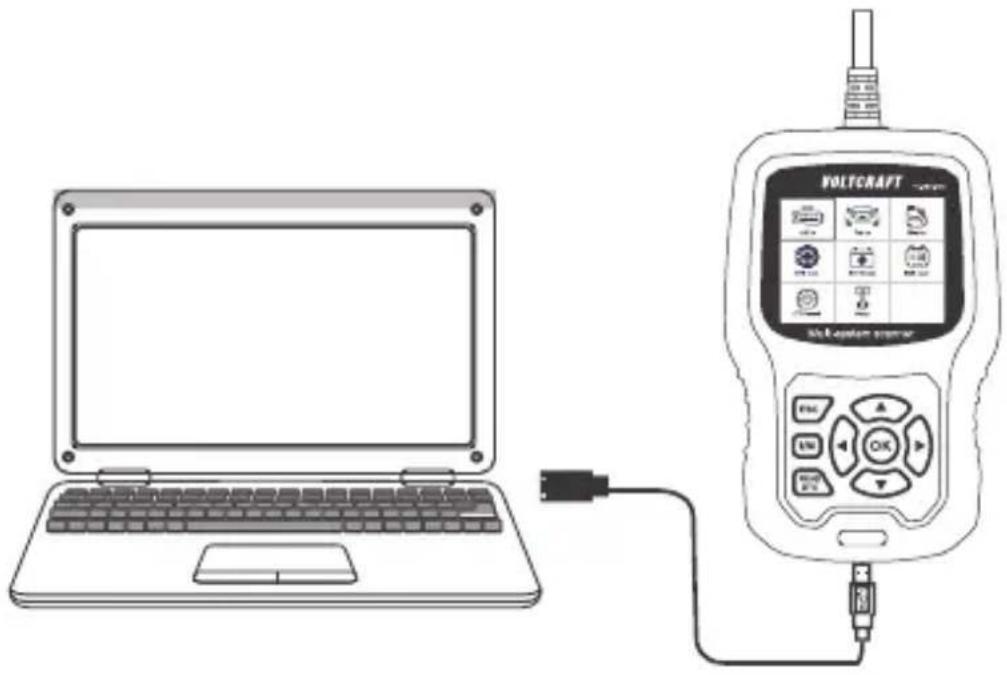

15. Software Update

• Laden Sie die aktuelle Software-Version von www.conrad.com/downloads herunter.
  • Verbinden Sie das Gerät mit Hilfe des beiliegenden USB-Kabels mit dem Computer.

• Unter Windows 7 muss zuerst ein Treiber installiert werden.
• Verfahren Sie, wie im folgenden Bild gezeigt:

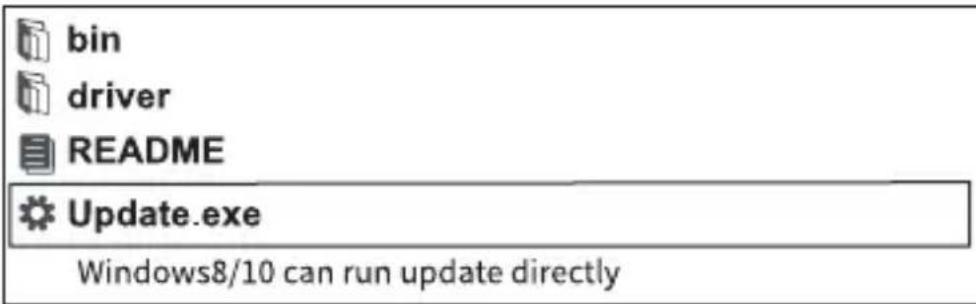

• Unter Windows 8 und 10 kann die Software direkt installiert werden.
• Verfahren Sie, wie im folgenden Bild gezeigt:

Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht werden, müssen mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist darauf hin, dass dieses Gerät am Ende seiner Lebensdauer getrennt von unsortiertem Siedlungsabfall zu entsorgen ist.

Jeder Besitzer von Altgeräten ist verpflichtet, Altgeräte einer vom unsortierte Siedlungsabfall getrennten Erfassung zuzuführen. Die Endnutzer sind verp Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Erfassungsstelle vom Altgerät zerstörungsfrei zu trennen.

Vertreiber von Elektro- und Elektronikgeräten sind gesetzlich zur unentgeltlichen Rücknahme von Altgeräten verpflichtet. Conrad stellt Ihnen folgende kostenlose Rückgabemöglichkeiten zur Verfügung (weitere Informationen auf unserer Internet-Seite):

• in unseren Conrad-Filialen
• in den von Conrad geschaffenen Sammelstellen
- in den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern und Vertreibern im Sinne des ElektroG eingerichteten Rücknahmesystemen

Für das Löschen von personenbezogenen Daten auf dem zu entsorgenden Altgerät ist der Endnutzer verantwortlich.

Beachten Sie, dass in Ländern außerhalb Deutschlands evtl. andere Pflichten für die Altgeräte-Rückgabe und das Altgeräte-Recycling gelten.

17. Fehlerbehebung

FehlerGrundAbhilfe

Keine Anzeige Verbindungsproblem Stecken Sie den ODB	II-Anschluss korrekt in die OBD II-Schnittstelle am Fahrzeug ein.
	Keine Stromversorgung Schalten Sie die Zündung des Fahrzeugs ein.
Fehlfunktion beim Betrieb Fahrzeug nicht kompatibel Prüfen Sie, ob Ihr Fahrzeug in der Liste der kompatiblen Fahrzeuge aufgeführt ist (Fahrzeugtyp und Baujahr beachten!)

18. Pflege und Reinigung

Verwenden Sie keine aggressiven Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungsmittel. Diese können zu Schäden am Gehäuse und zu Fehlfunktionen des Produkts führen.

Tauchen Sie das Produkt nicht in Wasser.

• Trennen Sie das Produkt vor jeder Reinigung von der OBD II-Schnittstelle im Fahrzeug.
• Reinigen Sie das Produkt mit einem leicht angefeuchteten Tuch oder einem weichen Pinsel.

19. Technische Daten

Allgemein

Spannungsversorgung ....8-18 V/DC (über OBD II-Schnittstelle)

Display ....7,1 cm (2,8") Farb-LCD, 320 x 240 pixel

Anschlusskabel ....111 cm

Lagertemperatur ......-20 °C bis +70 °C / 0-90 % rel. Feuchte

Betriebstemperatur ....0 °C bis + 55 °C / 0-90 % rel. Feuchte

Abmessungen ......155 x 98 x 33 mm

Gewicht 360 g

Unterstützte Protokolle

OBD II CAN / J1850 PWM / J1850 VPW / ISO9141 / KWP 2000

VW ....KWP1281 / KWP2000 / KWP1281CAN16 / P2000CAN16 /

CAN20 / UDS

Unterstützte Fahrzeuge

VW, Audi, Skoda und SEAT

- alle PKW bis 2022

VW Nutzfahrzeuge

• Caddy bis 2018 / Caddy Pickup bis 2002

• Crafter 2006-2017 / Crafter NF 2017-2018

• Transporter 2003-2018

- Amarok 2010-2018

• Multivan 2003-2009

• TGE 2017-2018

Bugatti

• Veyron 2001-2016

- Chiron 2017-202

Bentley:

• New Continental GT 2012-2018
• Continental Supersports 2012-2018
• Continental Supersports Convertible 2012-2018
• Continental Flying Spur 2012-2019
• Continental Flying Spur Speed 2012-2019
• Continental 2004-2019
- Bentayga 2016-2019
• Mulsanne 2011-2019
• Brooklands 2009-2010
- Azure 2000-2010

Lamborghini

Suisse: www.conrad.ch

2. Explication des symboles

19. Technische gegevens

Algemeen

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronisch Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
