BEDIENUNGSANLEITUNG Bansin Crystal Smart Klarstein

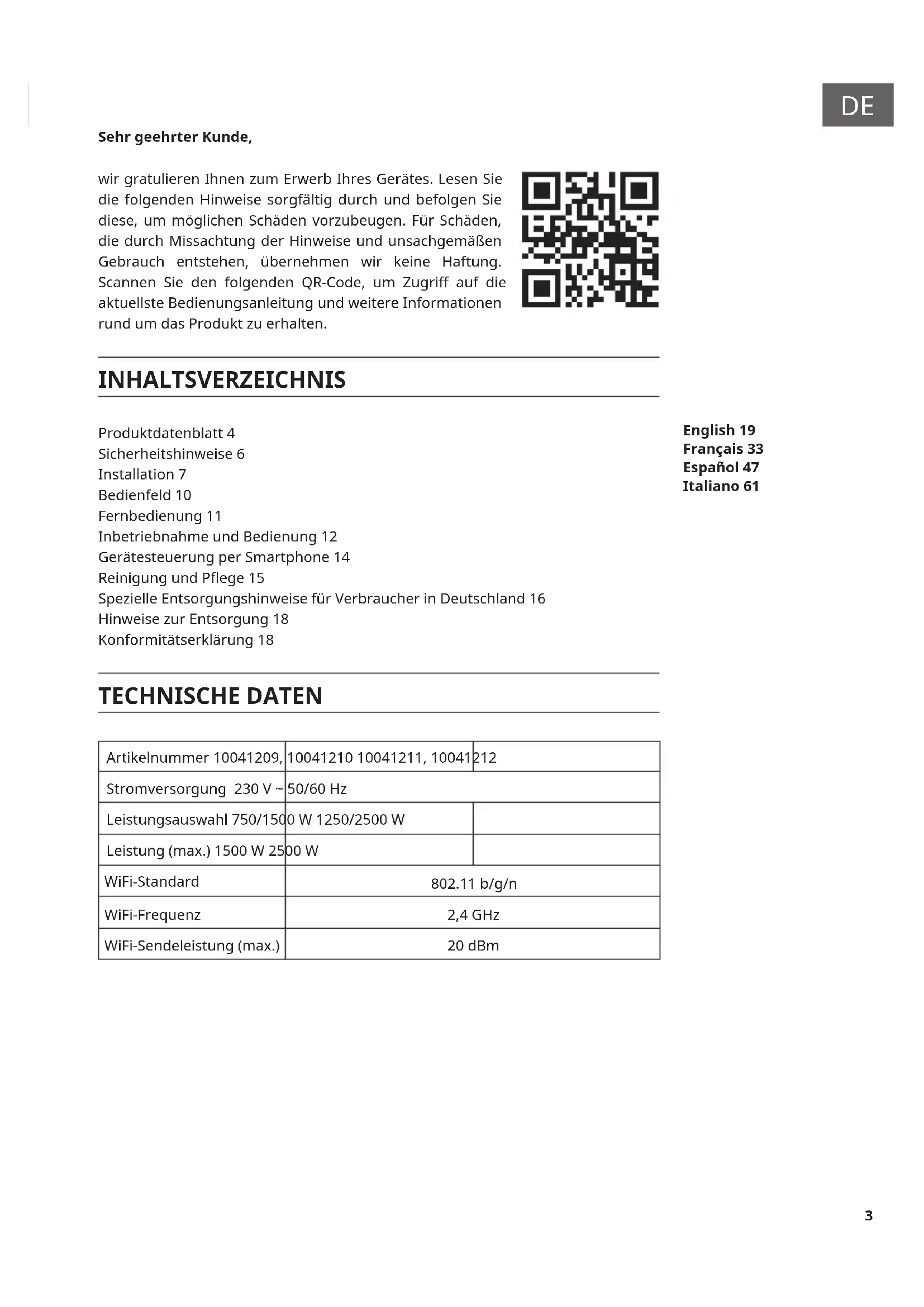

Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugri auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten. INHALTSVERZEICHNIS Produktdatenblatt 4 Sicherheitshinweise 6 Installation 7 Bedienfeld 10 Fernbedienung 11 Inbetriebnahme und Bedienung 12 Gerätesteuerung per Smartphone 14 Reinigung und Pege 15 Spezielle Entsorgungshinweise für Verbraucher in Deutschland 16 Hinweise zur Entsorgung 18 Konformitätserklärung 18 TECHNISCHE DATEN Artikelnummer 10041209, 10041210 10041211, 10041212 Stromversorgung 230 V ~ 50/60 Hz Leistungsauswahl 750/1500 W 1250/2500 W Leistung (max.) 1500 W 2500 W WiFi-Standard

PRODUKTDATENBLATT Modellkennung(en) 10041209, 10041210 Angabe Symbol Wert Einheit Angabe Einheit Wärmeleistung Nur bei elektrischen Speicher- Einzelraumheizgeräten: Art der Regelung der Wärmezufuhr Nennwärmeleistung P nom 1,5 kW Manuelle Regelung der Wärmezufuhr mit integriertem Thermostat nein Mindestwärmeleistung (Richtwert)

min 0,75 kW Manuelle Regelung der Wärmezufuhr mit Rückmeldung der Raum- und/oder Außentemperatur nein Maximale kontinuierliche Wärmeleistung

max,c 1,5 kW Elektronische Regelung der Wärmezufuhr mit Rückmeldung der Raum- und/oder Außentemperatur nein Hilfsstromverbrauch Wärmeabgabe mit Gebläseunterstützung nein Bei Nennwärmeleistung el max k.A. kW Art der Wärmeleistung/ Raumtemperaturkontrolle Bei Mindestwärmeleistung el min k.A. kW Einstuge Wärmeleistung, keine Raumtemperaturkontrolle nein Im Bereitschaftszustand el

0.00089 W Zwei oder mehr manuell einstellbare Stufen, keine Raumtemperaturkontrolle nein Raumtemperaturkontrolle mit mechanischem Thermostat nein Mit elektronischer Raumtemperaturkontrolle nein Mit elektronischer Raumtemperaturkontrolle und Tageszeitregelung nein Mit elektronischer Raumtemperaturkontrolle und Wochentagsregelung

Sonstige Regelungsoptionen Raumtemperaturkontrolle mit Präsenzerkennung nein Raumtemperaturkontrolle mit Erkennung oener Fenster

Mit Fernbedienungsoption ja Mit adaptiver Regelung des Heizbeginns nein Mit Betriebszeitbegrenzung ja Mit Schwarzkugelsensor nein Kontaktangaben Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Deutschland5

Modellkennung(en) 10041211, 10041212 Angabe Symbol Wert Einheit Angabe Einheit Wärmeleistung Nur bei elektrischen Speicher- Einzelraumheizgeräten: Art der Regelung der Wärmezufuhr Nennwärmeleistung P nom 2,5 kW Manuelle Regelung der Wärmezufuhr mit integriertem Thermostat nein Mindestwärmeleistung (Richtwert)

min 1,25 kW Manuelle Regelung der Wärmezufuhr mit Rückmeldung der Raum- und/oder Außentemperatur nein Maximale kontinuierliche Wärmeleistung

max,c 2,5 kW Elektronische Regelung der Wärmezufuhr mit Rückmeldung der Raum- und/oder Außentemperatur nein Hilfsstromverbrauch Wärmeabgabe mit Gebläseunterstützung nein Bei Nennwärmeleistung el max k.A. kW Art der Wärmeleistung/ Raumtemperaturkontrolle Bei Mindestwärmeleistung el min k.A. kW Einstuge Wärmeleistung, keine Raumtemperaturkontrolle nein Im Bereitschaftszustand el

0.00089 W Zwei oder mehr manuell einstellbare Stufen, keine Raumtemperaturkontrolle nein Raumtemperaturkontrolle mit mechanischem Thermostat nein Mit elektronischer Raumtemperaturkontrolle nein Mit elektronischer Raumtemperaturkontrolle und Tageszeitregelung nein Mit elektronischer Raumtemperaturkontrolle und Wochentagsregelung

Sonstige Regelungsoptionen Raumtemperaturkontrolle mit Präsenzerkennung nein Raumtemperaturkontrolle mit Erkennung oener Fenster

Mit Fernbedienungsoption ja Mit adaptiver Regelung des Heizbeginns nein Mit Betriebszeitbegrenzung ja Mit Schwarzkugelsensor nein Kontaktangaben Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Deutschland6

• Prüfen Sie vor der Benutzung die angegebene Spannung auf der Geräteplakette und schließen Sie das Gerät nur an Steckdosen an, die der Spannung des Geräts entsprechen.

• Falls das Netzkabel beschädigt ist, lassen Sie es von einer ausgebildeten Fachkraft ersetzen.

• Stellen Sie die Heizung nicht direkt unter der Steckdose auf.

• Halten Sie einen Meter Abstand zu brennbaren Materialien wie Möbeln, Vorhängen oder Ähnlichem.

• Benutzen Sie das Gerät außerhalb der Reichweite von Kindern. Kinder dürfen das Gerät nur unter Aufsicht bedienen.

• Das Gerät ist nicht für den kommerziellen Gebrauch, sondern nur für Gebrauch im Haushalt und in ähnlichen Umgebungen vorgesehen.

• Benutzen Sie das Gerät nicht, wenn es Fehlfunktionen aufweist oder in irgendeiner Form beschädigt wurde.

• Reparaturen dürfen nur von ausgebildeten Fachkräften durchgeführt werden.

• Falsch oder eigenständig ausgeführte Reparaturen stellen ein Verletzungsrisiko dar.

• Verlegen Sie das Netzkabel nicht unter Teppichen oder Läufern.

• Achten Sie darauf, dass das Netzkabel nicht über scharfe Kanten oder heiße Ober ächen verläuft.

• Decken Sie die Heizung nicht ab, um ein Überhitzen zu vermieden.

• Benutzen Sie das Gerät nicht mit einem externen Timer, einer ferngesteuerten Steckdose oder einem anderen Gerät, das die Heizung automatisch ein- und ausschaltet.

• Tauchen Sie das Gerät nicht in Wasser oder andere Flüssigkeiten.

• Benutzen Sie das Gerät nicht in der Nähe von Badewannen, Duschen oder Swimmingpools.

• Benutzen Sie das Gerät nicht im Freien.

• Benutzen Sie das Gerät nicht mit nassen Händen.

• Benutzen Sie das Gerät nicht auf oder in der Nähe heißer Ober ächen.

• Benutzen Sie das Gerät nicht mit beschädigtem Netzkabel.

• Ziehen Sie vor der Reinigung den Stecker aus der Steckdose und lassen Sie das Gerät vollständig abkühlen.

• Benutzen Sie zur Reinigung keine Scheuermittel.

• Verwenden Sie nur Zubehör, das vom Hersteller ausdrücklich dafür zugelassen ist.

• Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte Menschen dürfen das Gerät nur benutzen, wenn sie vorher von einer für sie verantwortlichen Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen vertraut gemacht wurden und die damit verbundenen Risiken verstehen.

• Achten Sie darauf, dass Kinder nicht mit dem Gerät spielen. VORSICHT Verbrennungsgefahr! Einige Geräteteile können sehr heiß werden. Achten Sie darauf, dass Sie oder Ihre Kinder sich nicht daran verbrennen.7

• Überprüfen Sie vor der Installation, ob alle im Lieferumfang enthaltenen Bestandteile vollständig und unbeschädigt sind.

• Wenn Sie das Gerät freistehend verwenden möchten, befestigen Sie die im Lieferumfang enthaltenen Standfüße daran (befolgen Sie hierfür die unten genannten Installationshinweise). Stellen Sie sicher, dass das Gerät auf einer ebenen, stabilen und sauberen Oberäche abgestellt wird. Freistehende Installation Stellen Sie das Gerät kopfüber auf einem Tuch oder Teppich ab. Fixieren Sie die Standfüße mit den im Lieferumfang enthaltenen Schrauben an der Unterseite des Geräts. Richten Sie hierfür die Standfüße an den Löchern an der Unterseite aus, stecken Sie die Schrauben hindurch und ziehen Sie diese mit einem Schraubenzieher fest. Montage der Standfüße8

1. 4-Haken-Typ-Halterung:

Nehmen Sie 4 Halterungen, 6 Expansionsschrauben und 6 Schrauben aus dem Karton und befestigen Sie 2 Halterungen an der Wand entsprechend den angegebenen Abständen zwischen den Löchern der Halterung (siehe Bild unten). Gesamtbild Einheit : mm Befestigungslöcher für 1500 W Befestigungslöcher für 2500 W9

2. Befestigen Sie 2 Halterungen an der Unterseite des Geräts (siehe Bild unten)

3. Halten Sie das Gerät an den Seiten fest, achten Sie auf die Position der

Bohrungen auf der Geräterückseite und setzen Sie das Gerät auf die Wandhalterungen. Damit ist die Wandinstallation abgeschlossen (siehe Bild unten). Hinweis: Vergewissern Sie sich vor dem Bohren, dass sich keine Kabel oder Rohrleitungen in der Wand benden, um Schäden zu vermeiden. Achten Sie darauf, dass die Schrauben fest und sicher in der Wand sitzen, damit eine sichere Wandinstallation des Heizgeräts gewährleistet ist. Bitte beachten Sie den nachfolgend angegebenen Sicherheitsabstand.

• Während der Installation muss sich das Heizgerät in ausreichendem Abstand zu brennbaren Materialien sowie Gas und fern von Wasser benden.

• Bei wandmontierten Heizgeräten muss die Montagehöhe über dem Boden mehr als 15 cm betragen und der Abstand zur Decke darf 50 cm nicht unterschreiten.10

BEDIENFELD Display und Tastenfunktionen Temperatur- und Timeranzeige Moduswechsel Timer Aktuelle Temperatur Tastensperre Temperatur hochTemperatur runter WiFi-/Lichttaste Ein/Aus11

FERNBEDIENUNG Tastenfunktionen Licht-Taste Temperatur runter Temperatur hoch Timer Tastensperre Moduswechsel Ein/Aus12

INBETRIEBNAHME UND BEDIENUNG

Hinweis: Im Folgenden wird die Bedienung über das Display beschrieben. Das Gerät piept, sobald der Netzstecker in die Steckdose gesteckt wurde. Das Gerät bendet sich nun im Standbymodus und zeigt die Ein-/Austaste und das WLAN-Symbol an. Heizvorgang starten Drücken Sie, um den Heizvorgang zu beginnen, die Taste . Nun wird das ECO-Modus-Symbol angezeigt. Dies bedeutet, dass sich das Gerät aktuell im ECO-Modus bendet. Beim ECO-Modus läuft das Gerät mit halber Leistung, beim Komfort-Modus läuft das Gerät mit voller Leistung. Moduseinstellung Drücken Sie die Modustaste , um die verschiedenen Modi anzeigen zu lassen: ECO-Modus Komfort-Modus Antifrost-Modus Das Gerät bendet sich nach der Auswahl im entsprechenden Modus. Temperaturanpassung Drücken Sie zur Temperaturanpassung in jedem Modus die Tasten

Der einstellbare Temperaturbereich liegt zwischen 5 °C und 50 °C. Timereinstellung

• Drücken Sie zum Einstellen des Timers die Timertaste

• Beim Timer kann ein Zeitraum zwischen 1-24 Stunden eingestellt werden.

• Nachdem Sie die Timereinstellung abgeschlossen haben, blinken die Ziern auf und der Bildschirm kehrt in den Heizmodus zurück.

• Sobald die von Ihnen eingestellte Zeit abgelaufen ist, wird das Gerät automatisch ausgeschaltet.13

• Halten Sie zur Aktivierung der Tastensperre die Taste so lange gedrückt, bis das Schlosssymbol auf dem Bildschirm angezeigt wird. Das Bedienfeld ist nun gesperrt.

• Halten Sie zum Deaktivieren der Tastensperre die Taste gedrückt. Das Schlosssymbol wird nun nicht mehr auf dem Bildschirm angezeigt und alle Tasten des Bedienfeldes können wieder verwendet werden. Hintergrundbeleuchtung Drücken Sie zum Aktivieren der Hintergrundbeleuchtung einmal die Lichttaste . Die Hintergrundbeleuchtung hat nun die halbe Helligkeit. Wenn Sie die Taste erneut drücken, erlischt die Hintergrundbeleuchtung. Drücken Sie die Taste ein drittes Mal, leuchtet der Bildschirm mit voller Helligkeit auf.14

Wenn Sie Ihr Klarstein-Gerät in Ihr heimisches WLAN einbinden, können Sie es ganz bequem über die dazugehörige Klarstein-App bedienen. Die App ermöglicht es Ihnen, nicht nur das Gerät über Ihr Smartphone fernzusteuern, sondern bietet Ihnen zudem Zugang zu Rezepten und weiterführenden Informationen. Gehen Sie folgendermaßen vor, um Ihr Smartphone mit Ihrem Klarstein-Gerät zu verbinden:

1. Laden Sie zuerst die Klarstein-App herunter, indem Sie mit Ihrem Smartphone

den QR-Code scannen (siehe unten) oder laden Sie diese direkt aus dem App Store oder bei Google Play herunter.

2. Versichern Sie sich, dass Ihr Smartphone mit demselben WLAN-Netzwerk

verbunden ist, mit dem Ihr Klarstein-Gerät verbunden werden soll.

3. Önen Sie die Klarstein-App.

4. Melden Sie sich mit Ihrem Konto an. Wenn Sie noch keinen Account haben,

registrieren Sie sich in der Klarstein-App.

5. Folgen Sie den Anweisungen der App.

App-Download Verwenden Sie die Scan-Funktion Ihres Handys, um den QR-Code zu scannen, und speichern Sie die App auf Ihrem Smartphone. Hinweis: Weitere Hinweise zur Bedienung der App und Hilfestellungen zur Herstellung der Verbindung mit Ihrem Gerät liefert Ihnen die App, sobald Sie sie das erste Mal önen. iOS Android15

Fehlerbehebung bei Verbindungsproblemen Wenn Ihr Klarstein-Gerät im WLAN nicht gefunden werden kann, überprüfen Sie Folgendes:

• Ist das Gerät eingesteckt?

• Ist die WLAN-Funktion des Smartphones aktiviert?

• Ist die WLAN-Funktion des Klarstein-Gerätes aktiviert? (Befolgen Sie die Anweisungen in der App.)

• Ist das WLAN-Passwort korrekt eingegeben worden?

• Benden sich Router, Klarstein-Gerät und Smartphone während des Kopplungsversuches in unmittelbarer Nähe? (Idealerweise nicht mehr als 5 m voneinander entfernt.)

• Falls Sie in den Einstellungen ihres WLAN-Routers das 2,4-GHz-Band deaktiviert haben, aktivieren Sie dieses in Ihren Routereinstellungen. Hinweis: Für weitere Hilfestellungen folgen Sie den Anweisungen der App beim Verbindungsaufbau.

REINIGUNG UND PFLEGE

Hinweis: Schalten Sie das Gerät aus und ziehen Sie den Stecker aus der Steckdose. Warten Sie, bis das Gerät vollständig abgekühlt ist, bevor Sie sie reinigen.

• Benutzen Sie zur Reinigung der Lüftungsschlitze und Gitter einen Staubsauger.

• Entfernen Sie Staub auf den Außenächen mit einem feuchten (nicht nassen) Tuch.

• Verwenden Sie keine scharfen Reinigungsmittel oder Scheuermittel.

• Besprühen Sie das Gerät nicht mit Flüssigkeiten und tauchen Sie es nicht in Wasser oder andere Flüssigkeiten.

• Önen Sie niemals das Gehäuse der Heizung. Aufbewahrung Bewahren Sie das Gerät während der Nebensaison an einem staubfreien Ort auf. Verpacken Sie es idealerweise im Originalkarton. Wickeln Sie das Kabel des Heizgerätes sauber auf, um eine Beschädigung des Kabels zu vermeiden.16

SPEZIELLE ENTSORGUNGSHINWEISE FÜR

VERBRAUCHER IN DEUTSCHLAND

Entsorgen Sie Ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regeln zu beachten:

• Jeder Verbraucher ist gesetzlich verpichtet, Elektro- und Elek- tronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. Sie erkennen die entsprechenden Altgeräte durch folgendes Symbol der durchgestrichene Müll- tonne (WEEE Symbol).

• Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei zu trennen.

• Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro- und Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln. Ausgenommen sind Glühbirnen und Halogenlampen. Entsorgen Sie Glühbirnen und Halogenlampen bitte über den Hausmüll, sofern Sie nicht das WEEE Symbol tragen.

• Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem Elektro- bzw. Elektronikgerät selbst verantwortlich. Rücknahmepicht der Vertreiber Vertreiber mit einer Verkaufsäche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkauäche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer

ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen und

2. auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung

größer als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.17

• Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ (Oberäche von mehr als 100 cm²) oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter) beschränkt. Für andere Elektro- und Elektronikgeräte (Kategorien 3, 5, 6) ist eine Rückgabemöglichkeit in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.

• Altgeräte dürfen kostenlos auf dem lokalen Wertstohof oder in folgenden Sammelstellen in Ihrer Nähe abgegeben werden: www.take-e-back.de

• Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 an bieten wir auch die Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe. Beim Kauf eines Neugeräts haben sie die Möglichkeit eine Altgerätabholung über die Webseite auszuwählen.

• Batterien können überall dort kostenfrei zurückgegeben werden, wo sie verkauft werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertsto- und Recyclinghöfe nehmen Batterien zurück. Sie können Batterien auch per Post an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen können Sie direkt bei uns von Montag bis Freitag zwischen 07:30 und 15:30 Uhr unter der folgenden Adresse unentgeltlich zurückgeben: Chal-Tec GmbH Member of Berlin Brands Group Handwerkerstr. 11 15366 Dahlwitz-Hoppegarten Deutschland

• Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben der Pole).

• Finden sich unter der durchgestrichenen Mülltonne auf der Batterie zusätzlich die Zeichen Cd, Hg oder Pb ist das ein Hinweis darauf, dass die Batterie gefährliche Schadstoe enthält. (»Cd« steht für Cadmium, »Pb« für Blei und »Hg« für Quecksilber). Hinweis zur Abfallvermeidung Indem Sie die Lebensdauer Ihrer Altgeräte verlängern, tragen Sie dazu bei, Ressourcen ezient zu nutzen und zusätzlichen Müll zu vermeiden. Die Lebensdauer Ihrer Altgeräte können Sie verlängern indem Sie defekte Altgeräte reparieren lassen. Wenn sich Ihr Altgerät in gutem Zustand bendet, könnten Sie es spenden, verschenken oder verkaufen.18

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieses Produkts, erhalten Sie von Ihrer örtlichen Verwaltung oder Ihrem Hausmüllentsorgungsdienst. Dieses Produkt enthält Batterien. Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von Batterien gibt, dürfen die Batterien nicht im Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Bestimmungen zur Entsorgung von Batterien. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen.

KONFORMITÄTSERKLÄRUNG

Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland. Importeur für Großbritannien: Berlin Brands Group UK Ltd PO Box 1145 Oxford, OX1 9UW United Kingdom Hiermit erklärt Chal-Tec GmbH, dass der Funkanlagentyp Bansin Smart der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: use.berlin/1004120919

MISE EN MARCHE ET UTILISATION

3. Ouvrez l‘application Klarstein.
