BEDIENUNGSANLEITUNG Thermaxx Heatstream Klarstein

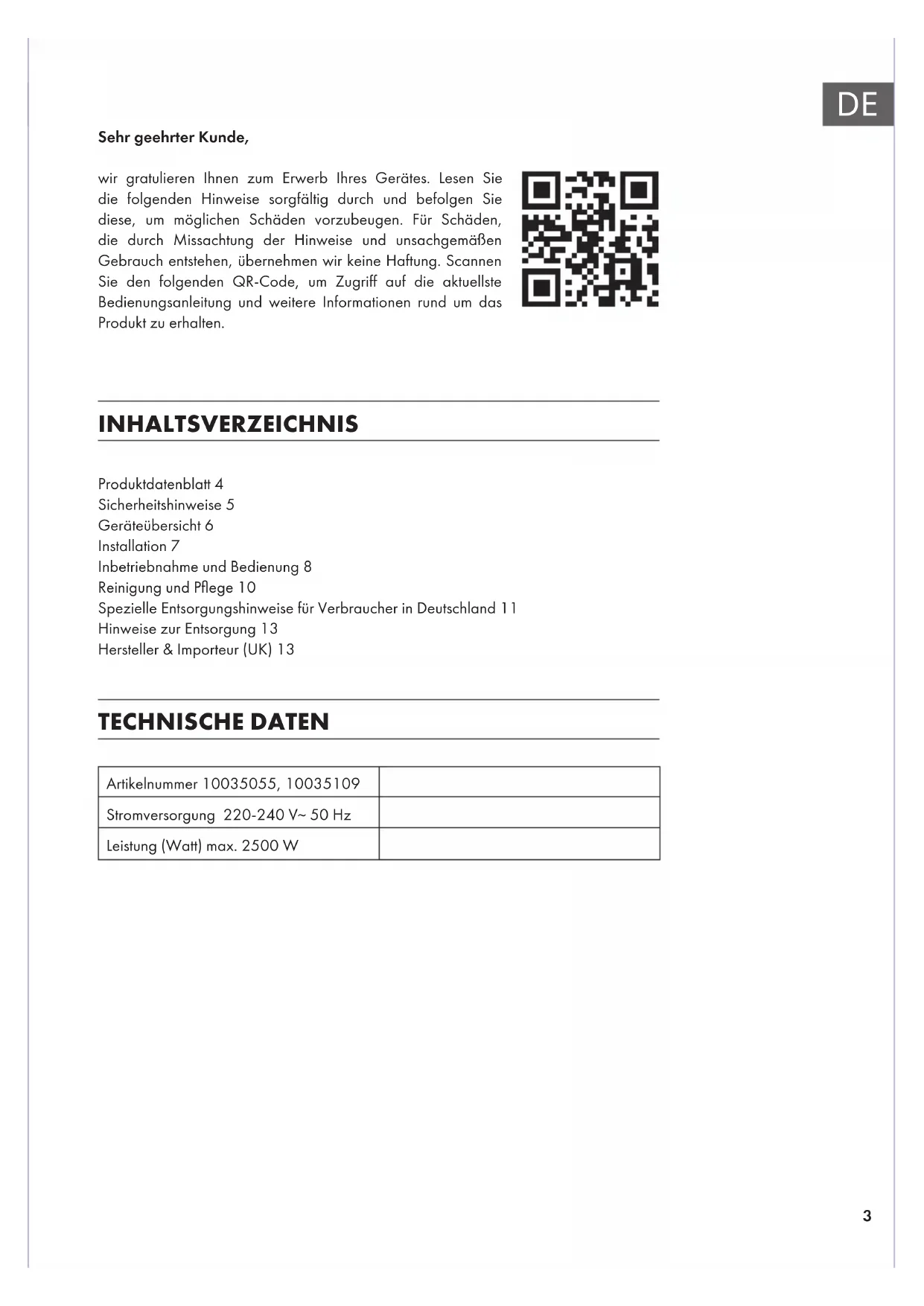

Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten. INHALTSVERZEICHNIS TECHNISCHE DATEN Artikelnummer 10035055, 10035109 Stromversorgung 220-240 V~ 50 Hz Leistung (Watt) max. 2500 W Produktdatenblatt4 Sicherheitshinweise5 Geräteübersicht6 Installation7 Inbetriebnahme und Bedienung8 Reinigung und Pege10 Spezielle Entsorgungshinweise für Verbraucher in Deutschland11 Hinweise zur Entsorgung13 Hersteller & Importeur (UK)134

PRODUKTDATENBLATT Modellkennungen 10035055, 10035109 Angabe Symbol Wert Einheit Angabe Einheit Wärmeleistung Nur bei elektrischen Speicher-Einzelraumheizgeräten: Art der Regelung der Wärmezufuhr Nennwärmeleistung P nom 1,2 kW Manuelle Regelung der Wärmezufuhr mit integriertem Thermostat nein Mindestwärmeleistung (Richtwert)

min 1,0 kW Manuelle Regelung der Wärmezufuhr mit Rückmeldung der Raum- und/oder Außentemperatur nein Maximale kontinuierliche Wärmeleistung

max,c 1,2 kW Elektronische Regelung der Wärmezufuhr mit Rückmeldung der Raum- und/oder Außentemperatur nein Hilfsstromverbrauch Wärmeabgabe mit Gebläseunterstützung nein Bei Nennwärmeleistung el max 0,000 kW Art der Wärmeleistung/Raumtemperaturkontrolle Bei Mindestwärmeleistung el min 0,000 kW Einstuge Wärmeleistung, keine Raumtemperaturkontrolle nein Im Bereitschaftszustand el

0,225 W Zwei oder mehr manuell einstellbare Stufen, keine Raumtemperaturkontrolle nein Raumtemperaturkontrolle mit mechanischem Thermostat nein Mit elektronischer Raumtemperaturkontrolle ja Mit elektronischer Raumtemperaturkontrolle und Tageszeitregelung nein Mit elektronischer Raumtemperaturkontrolle und Wochentagsregelung nein Sonstige Regelungsoptionen Raumtemperaturkontrolle mit Präsenzerkennung nein Raumtemperaturkontrolle mit Erkennung offener Fenster nein Mit Fernbedienungsoption nein Mit adaptiver Regelung des Heizbeginns nein Mit Betriebszeitbegrenzung ja Mit Schwarzkugelsensor nein Kontaktangaben Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Deutschland5

• Decken Sie das Gerät nicht ab, um ein Überhitzen zu vermeiden.

• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, dem Kundendienst oder einer in ähnlicher Weise quali zierten Person ersetzt werden, um Schäden zu vermeiden.

• Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte Menschen dürfen das Gerät nur benutzen, wenn sie vorher von einer für sie verantwortlichen Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen vertraut gemacht wurden und die damit verbundenen Risiken verstehen.

• Das Gerät ist kein Spielzeug. Die Reinigung und Wartung des Geräts darf von Kindern ab 8 Jahren ausschließlich unter Aufsicht durchgeführt werden.

• Kinder unter 3 Jahren sollten von dem Gerät ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt.

• Kinder zwischen 3 und 8 Jahren dürfen das Gerät nur dann ein- und ausschalten, wenn es in seiner vorgesehenen normalen Betriebsposition aufgestellt oder installiert wurde, sie von einer für sie verantwortlichen Person beaufsichtigt und in den sicheren Gebrauch eingewiesen werden und die damit verbundenen Gefahren verstehen. Kinder zwischen 3 und 8 Jahren dürfen den Stecker des Geräts nicht in die Steckdose stecken, das Gerät nicht einstellen, reinigen oder Wartungsarbeiten am Gerät durchführen.

• Stellen Sie das Gerät nicht direkt unterhalb einer Steckdose auf.

• Verwenden Sie das Gerät nicht in feuchter Umgebung, wie beispielsweise in der Nähe von Badewannen, Duschen oder Swimmingpools. VORSICHT Verbrennungsgefahr! Einige Gerätebestandteile können während des Gebrauchs sehr heiß werden und Verbrennungen verursachen. Lassen Sie besondere Vorsicht walten, wenn sich Kinder oder gebrechliche Personen in der Nähe des Geräts aufhalten.

• Dieses Gerät ist mit einer bestimmten Menge an Spezialöl befüllt. Reparaturen, die das Öffnen des Ölbehälters erforderlich machen, dürfen ausschließlich vom Hersteller oder dessen Kundendienst durchgeführt werden. Kontaktieren Sie deshalb im Falle eines Öllecks den Hersteller oder Kundendienst. Bei der Entsorgung des Geräts müssen die lokalen Bestimmungen zur Entsorgung von Altöl berücksichtigt werden.

• Dieses Gerät lässt keine exakte Regulierung der Raumtemperatur zu und darf deshalb nicht als Isoliergerät für Lagerräume, Gegenstände, Tiere und P anzen verwendet werden.6

Ölradiator Bedienfeld Anzeigefenster Rippen Kabelaufwicklung Rollen Bedienfeld7

SenkenTimer-TasteHinweis: Die Tastenfunktionen der Fernbedienung stimmen grundsätzlich mit den Tastenfunktionen des Bedienfelds am Gerätegehäuse überein, mit der Fernbedienung können aber keine Tastenkombination aufgerufen werden. INSTALLATION 1. Drehen Sie den Radiator auf den Kopf.2. Stecken Sie die Löcher der beiden Rollensätze auf die Schrauben, die sich jeweils an der linken und rechten Unterseite des Radiators be nden – links an der Rollen-Au ageplatte am Ende der Rippe und rechts am Steuerkasten (siehe Abbildung1).3. Befestigen Sie die beiden Rollensätze mit vier Flügelmuttern und ziehen Sie diese fest, damit die Rollensätze nicht verrutschen können (siehe Abbildung 2). Drehen Sie das Gerät anschließend um und stellen Sie dieses mit den Rollen auf den Boden.FlügelmutternSteuerkastenAbbildung 1 Abbildung 28

INBETRIEBNAHME UND BEDIENUNG

Vor dem ersten Gebrauch

1. Überprüfen Sie das Gerät und das Netzkabel vor der Inbetriebnahme auf

2. Stellen Sie sicher, dass die Spannung der Steckdose der angegebenen Spannung

auf dem Typenschild des Geräts entspricht. Die Steckdose muss geerdet sein. Sollte dies nicht der Fall sein, lassen Sie die Steckdose von einem Elektriker austauschen. Bedienfunktionen Einschalten / Standby-Modus

• Stecken Sie den Netzstecker des Geräts in die Steckdose. Das Gerät gibt einen langen Piepton von sich. Drücken Sie die Standby-Taste , um in den Heizmodus zu gelangen. Wenn Sie die Standby-Taste erneut drücken, wird das Gerät in den Standby- Modus versetzt. Betreibsmodus einstellen

• Drücken Sie die Modus-Taste , um einen der verfügbaren Betriebsmodi einzustellen: Hoch > Mittel > Niedrig > Energiesparmodus. Temperatur einstellen

• Drücken Sie im Betriebszustand die Plus- oder Minus- Taste ( oder ), um die Temperatur einzustellen. Wenn Sie die jeweilige Taste gedrückt halten, wird die Temperatur schneller nach unten oder oben angepasst.

• Wenn innerhalb von 5 Sekunden keine Einstellung vorgenommen wird, verlässt das Gerät automatisch die Temperatureinstellung. Timer – Automatisches Einschalten

• Drücken Sie im Standby-Modus die Timer-Taste

um in die Timer-Einstellungen zu gelangen.

• Drücken Sie die Plus- oder Minus-Taste ( oder ), um die Zeit bis zum automatischen Einschalten einzustellen. Halten Sie die Plus- oder Minus-Taste ( oder ) gedrückt, um die Zeiteinstellung schneller anzupassen. Nach Ablauf der eingestellten Timer-Zeit schaltet das Gerät in den Betriebsmodus. Timer – Automatisches Ausschalten

• Drücken Sie im Betriebsmodus die Timer-Taste , um in die Timer-Einstellungen zu gelangen.

• Drücken Sie die Plus- oder Minus-Taste ( oder ), um die Zeit bis zum automatischen Ausschalten einzustellen. Halten Sie die Plus- oder Minus-Taste ( oder ) gedrückt, um die Zeiteinstellung schneller anzupassen. Nach Ablauf der eingestellten Timer-Zeit schaltet das Gerät in den Standby-Modus.9

• Der Einstellungsbereich für den Timer ist 0-24Stunden. Mit jedem Tastendruck auf die Plus- oder Minus-Taste ( oder ) erhöhen oder senken Sie die Timer-Zeit um 1Stunde. Wenn der eingestellte Wert „0H” ist, drücken Sie die Minus-Taste und die Einstellung wechselt auf „24H“. Wenn der eingestellte Wert „24H” ist, drücken Sie die Plus-Taste und die Einstellung wechselt auf „0H”. Haben Sie „0H” eingestellt, wird der Timer abgebrochen. Ist ein höherer Wert als „0H“ eingestellt, startet der Timer entsprechend den vorgenommenen Einstellungen.

• Wenn Sie nach dem Einstellen der Timer-Zeit die Timer-Taste oder die Modus-Taste drücken oder 5 Sekunden lang keine Eingabe vornehmen, wird der Timer-Modus automatisch verlassen. Der Timer ist aktiviert.

• Timer abbrechen: Wenn Sie nach dem Einstellen des Timers die Timer-Taste drücken, um das Gerät in den Standby-Modus zu versetzen, wird der Timer automatisch deaktiviert.

• Wenn Sie den Timer gestartet haben, können Sie sich durch Drücken der Timer-Taste die verbleibende Zeit bis zum automatischen Ausschalten des Geräts anzeigen lassen oder die Timer-Einstellung anpassen.

• Während der Timer läuft, schaltet der Thermostat das Gerät je nach eingestellter Temperatur und Umgebungstemperatur ein oder aus. Der Timer wird automatisch zurückgesetzt, wenn die Stromversorgung des Geräts unterbrochen wird. Memory-Funktion

• Wenn das Gerät aus dem Standby-Modus gestartet wird, läuft es mit den zuletzt vorgenommenen Einstellungen. Schutzschalter

• Wenn die Raumtemperatur Th im Standby- oder Betriebsmodus 50 °C übersteigt, schaltet das Gerät sich aus, es ertönen 10 lange Pieptöne und die Anzeige zeigt „FF“ an und blinkt 75Sekunden lang auf 1 Hz. Nachdem der Schutzschalter ausgelöst wurde, kann der Heizbetrieb nicht fortgesetzt werden, auch wenn die Raumtemperatur wieder unter 50 °C sinkt. Erst wenn Sie das Gerät vollständig aus- und wieder einschalten, kann der Heizbetrieb fortgesetzt werden. Ausschalten (Standby-Modus)

• Drücken Sie im Betriebsmodus die Standby-Taste

um das Gerät in den Standby-Modus zu versetzen.10

• Drücken Sie im Betriebsmodus die Standby-Taste , um das Gerät in den Standby-Modus zu versetzen. Ziehen Sie anschließend den Netzstecker aus der Steckdose, um das Gerät vollständig auszuschalten. Lassen Sie das Gerät abkühlen und bewahren Sie es in einer stabilen Lage auf. Hinweis: Wenn Sie das Gerät zum ersten Mal benutzen oder den Netzstecker wieder in die Steckdose stecken, achten Sie bitte darauf, dass der Stecker richtig in der Steckdose sitzt. Inspektion

• Stecken Sie den Netzstecker in eine Steckdose und starten Sie den Betrieb. Schalten Sie das Gerät nach einer halben Stunde aus und ziehen Sie den Netzstecker. Überprüfen Sie, ob die Kontakte des Steckers heiß sind (über 50 °C). Sollte dies der Fall sein, lassen Sie die Steckdose austauschen, um Verbrennungen am Stecker oder einen Steckdosenbrand durch Überhitzung zu vermeiden.

REINIGUNG UND PFLEGE

• Reinigen Sie das Gerät regelmäßig und entfernen Sie den Staub von der Oberäche, da die Hitzeabstrahlung durch Staub negativ beeinträchtigt werden kann.

• Schalten Sie das Gerät vor der Reinigung aus und ziehen Sie den Netzstecker aus der Steckdose. Lassen Sie das Gerät vor der Reinigung vollständig abkühlen. Entfernen Sie den Staub mit einem weichen und feuchten Tuch. Verwenden Sie keine aggressiven Reinigungs- oder Scheuermittel.

• Achten Sie darauf, dass Sie die Oberächen nicht durch scharfe, harte Werkzeuge zerkratzen, da dadurch die Farbbeschichtung abblättern und das Gerät rosten kann.11

SPEZIELLE ENTSORGUNGSHINWEISE FÜR

VERBRAUCHER IN DEUTSCHLAND

Entsorgen Sie Ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regeln zu beachten:

• Jeder Verbraucher ist gesetzlich verpichtet, Elektro- und Elektro- nikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. Sie erkennen die entsprechenden Altgeräte durch folgendes Symbol der durchgestrichene Mülltonne (WEEE Symbol).

• Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei zu trennen.

• Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro- und Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln. Ausgenommen sind Glühbirnen und Halogenlampen. Entsorgen Sie Glühbirnen und Halogenlampen bitte über den Hausmüll, sofern Sie nicht das WEEE Symbol tragen.

• Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem Elektro- bzw. Elektronikgerät selbst verantwortlich. Rücknahmepicht der Vertreiber Vertreiber mit einer Verkaufsäche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufäche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpichtet, 1 bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen und 2 auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.12

• Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ (Oberäche von mehr als 100 cm²) oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50Zentimeter) beschränkt. Für andere Elektro- und Elektronikgeräte (Kategorien 3, 5, 6) ist eine Rückgabemöglichkeit in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.

• Altgeräte dürfen kostenlos auf dem lokalen Wertstoffhof oder in folgenden Sammelstellen in Ihrer Nähe abgegeben werden: www.take-e-back.de

• Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 an bieten wir auch die Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe. Beim Kauf eines Neugeräts haben sie die Möglichkeit eine Altgerätabholung über die Webseite auszuwählen.

• Batterien können überall dort kostenfrei zurückgegeben werden, wo sie verkauft werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertstoff- und Recyclinghöfe nehmen Batterien zurück. Sie können Batterien auch per Post an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen können Sie direkt bei uns von Montag bis Freitag zwischen 07:30 und 15:30 Uhr unter der folgenden Adresse unentgeltlich zurückgeben: Chal-Tec GmbH Member of Berlin Brands Group Handwerkerstr. 11 15366 Dahlwitz-Hoppegarten Deutschland

• Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben der Pole).

• Finden sich unter der durchgestrichenen Mülltonne auf der Batterie zusätzlich die Zeichen Cd, Hg oder Pb ist das ein Hinweis darauf, dass die Batterie gefährliche Schadstoffe enthält. (»Cd« steht für Cadmium, »Pb« für Blei und »Hg« für Quecksilber). Hinweis zur Abfallvermeidung Indem Sie die Lebensdauer Ihrer Altgeräte verlängern, tragen Sie dazu bei, Ressourcen efzient zu nutzen und zusätzlichen Müll zu vermeiden. Die Lebensdauer Ihrer Altgeräte können Sie verlängern indem Sie defekte Altgeräte reparieren lassen. Wenn sich Ihr Altgerät in gutem Zustand bendet, könnten Sie es spenden, verschenken oder verkaufen.13

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieses Produkts, erhalten Sie von Ihrer örtlichen Verwaltung oder Ihrem Hausmüllentsorgungsdienst. Dieses Produkt enthält Batterien. Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von Batterien gibt, dürfen die Batterien nicht im Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Bestimmungen zur Entsorgung von Batterien. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen. HERSTELLER & IMPORTEUR (UK) Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland. Importeur für Großbritannien: Berlin Brands Group UK Ltd PO Box 1145 Oxford, OX1 9UW United Kingdom15
