BEDIENUNGSANLEITUNG Wonderwall Air 36 Klarstein

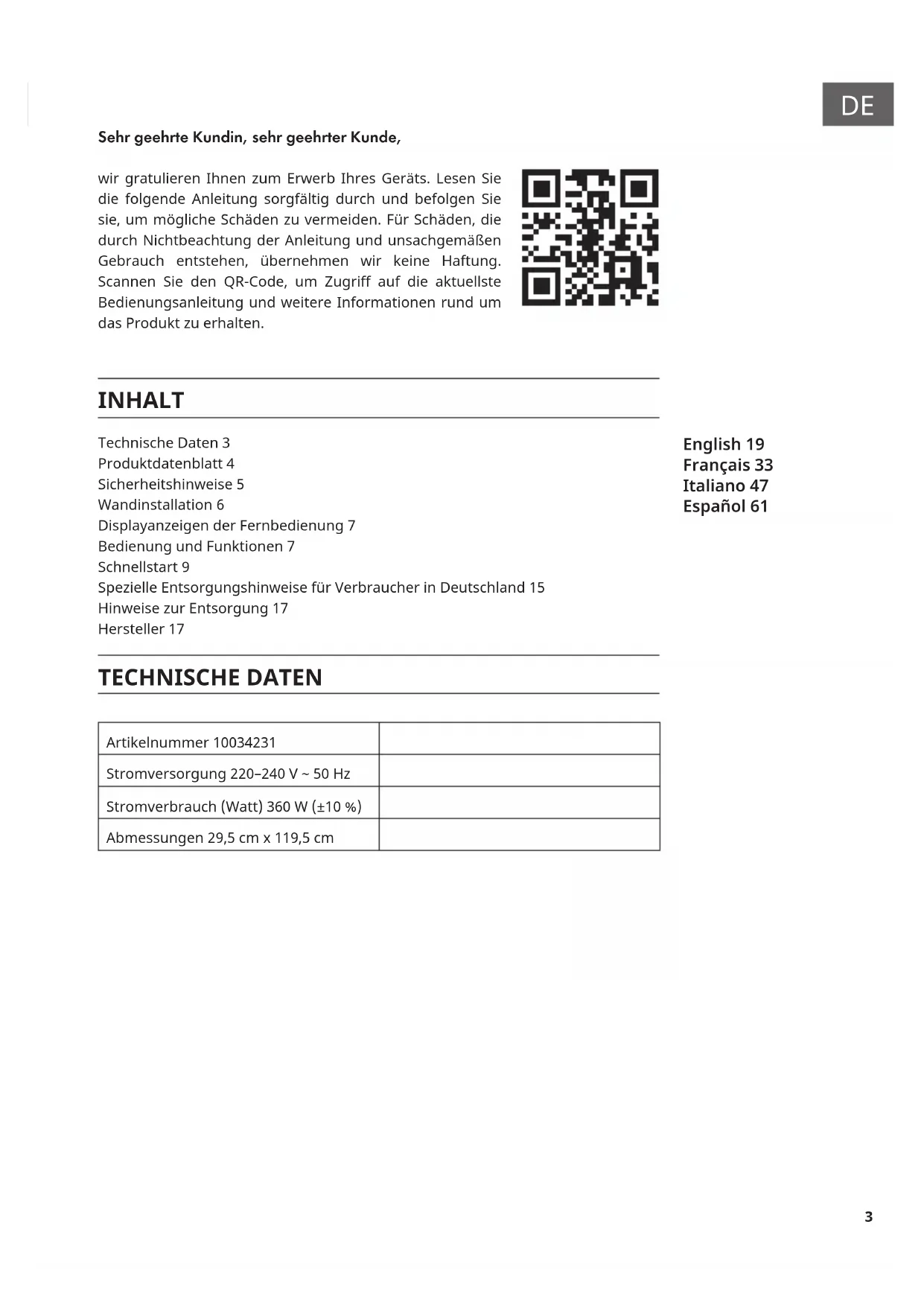

English 19 Français 33 Italiano 47 Español 61 Sehr geehrte Kundin, sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Geräts. Lesen Sie die folgende Anleitung sorgfältig durch und befolgen Sie sie, um mögliche Schäden zu vermeiden. Für Schäden, die durch Nichtbeachtung der Anleitung und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten. INHALT TECHNISCHE DATEN Artikelnummer 10034231 Stromversorgung 220–240 V ~ 50 Hz Stromverbrauch (Watt) 360 W (±10 %) Abmessungen 29,5 cm x 119,5 cm Technische Daten 3 Produktdatenblatt 4 Sicherheitshinweise 5 Wandinstallation 6 Displayanzeigen der Fernbedienung 7 Bedienung und Funktionen 7 Schnellstart 9 Spezielle Entsorgungshinweise für Verbraucher in Deutschland 15 Hinweise zur Entsorgung 17 Hersteller 174

Artikel Symbol Wert Einheit Artikel Wärmeleistung Art der Wärmezufuhr, nur bei elektrischen Speicherheizgeräte Nennwärmeleistung P nom 0,36 kW Manuelle Regelung der Wärmeabgabe mit integriertem Thermostat nein Minimale Heizleistung (indikativ)

min 0,0 kW Manuelle Regelung der Wärmeabgabe mit Raum- und/oder Außentemperaturrückführung nein Maximale kontinuierliche Wärmeleistung

max,c 0,36 kW Elektronische Regelung der Wärmeabgabe mit Raum- und/oder Außentemperaturrückführung nein Zusätzlicher Stromverbrauch Gebläseunterstützte Heizleistung nein Bei Nennwärmeleistung (Gebläsemotor)

max 0,360 kW Art der Wärmeleistung/Raumtemperaturkontrolle Bei Mindestwärmeleistung (Ventilator-Motor)

min 0,000 kW Einstuge Wärmeleistung und keine Raumtemperaturkontrolle nein Im Standby-Modus el

0,000 W Zwei oder mehr manuelle Stufen, keine Raumtemperaturkontrolle nein Raumtemperaturkontrolle mit mechanischem Thermostat nein Mit elektronischer Raumtemperaturkontrolle nein Mit elektronischer Raumtemperaturkontrolle und Tages- Zeitschaltuhr nein Mit elektronischer Raumtemperaturkontrolle und Wochen-Zeitschaltuhr

Weitere Kontrollmöglichkeiten (Mehrfachauswahl möglich) Raumtemperaturkontrolle mit Präsenzerkennung nein Raumtemperaturkontrolle mit Erkennung offener Fenster

Mit Fernbedienungsoption nein Mit adaptiver Startsteuerung nein Mit Arbeitszeitbegrenzung nein Mit Schwarzkugelsensor nein Kontaktangaben Chal-Tec GmbH, Mühlenstraße 25, 10243 Berlin, Deutschland.5

• Benutzen Sie das Gerät nicht, bevor es nicht wie in dieser Anleitung beschrieben sicher befestigt ist.

• Vergewissern Sie sich, dass die auf dem Typenschild angegebene Spannung mit der Spannung des örtlichen Netzes übereinstimmt, bevor Sie das Gerät an das Stromnetz anschließen.

• Wenn das Netzkabel beschädigt ist, muss es von einem qualizierten Techniker ausgetauscht werden, um eine Gefährdung zu vermeiden.

• Das Kaminheizgerät darf nicht unmittelbar unter einer Steckdose aufgestellt werden.

• Möbel, Vorhänge und anderes brennbares Material müssen mindestens 1Meter vom Gerät entfernt sein.

• Lassen Sie das Gerät während des Gebrauchs nicht unbeaufsichtigt.

• Lassen Sie das Gerät nicht unbeaufsichtigt, wenn es an das Stromnetz angeschlossen ist.

• Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf und erlauben Sie ihnen nicht, das Gerät zu bedienen.

• Dieses Gerät ist nur für den Hausgebrauch bestimmt und sollte nicht für industrielle Zwecke verwendet werden.

• Nehmen Sie das Gerät nicht in Betrieb, wenn eine Fehlfunktion vorliegt oder es in irgendeiner Weise beschädigt wurde.

• Reparaturen an elektrischen Geräten sollten nur von qualiziertem Fachpersonal durchgeführt werden.

• Unsachgemäße Reparaturen können den Benutzer in ernste Gefahr bringen.

• Verlegen Sie das Netzkabel nicht unter Teppichen, Läufern usw.

• Achten Sie darauf, dass das Netzkabel nicht über scharfe Kanten hängt oder mit heißen Oberächen in Berührung kommt.

• Um eine Überhitzung zu vermeiden, darf das Heizgerät nicht abgedeckt werden.

• Verwenden Sie dieses Heizgerät nicht mit einem Programmierer, einer Zeitschaltuhr, einem separaten Fernbedienungssystem oder einem anderen Gerät, das das Gerät automatisch einschaltet, da Brandgefahr besteht, wenn das Gerät abgedeckt oder falsch positioniert ist.

• Tauchen Sie das Gerät niemals in Wasser oder eine andere Flüssigkeit, egal aus welchem Grund.

• Verwenden Sie dieses Heizgerät nicht in unmittelbarer Nähe einer Badewanne, einer Dusche oder eines Schwimmbeckens.

• Verwenden Sie das Gerät nicht im Freien.

• Nicht mit nassen Händen verwenden.

• Benutzen Sie das Gerät niemals auf oder in der Nähe heißer Oberächen.

• Verwenden Sie das Gerät nicht mit einem beschädigten Kabel.

• Vergewissern Sie sich vor der Reinigung des Geräts, dass es vom Stromnetz getrennt und vollständig abgekühlt ist.

• Reinigen Sie das Gerät nicht mit Scheuermitteln.

• Verwenden Sie niemals Zubehör, das nicht vom Hersteller empfohlen oder geliefert wird. Es könnte eine Gefahr für den Benutzer darstellen oder zur Beschädigung des Geräts führen.

• Dieses Gerät ist nicht für die Verwendung von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bestimmt, es sei denn, diese Personen werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder in die Verwendung des Geräts eingewiesen.

• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. VORSICHT Verbrennungsgefahr! Einige Teile dieses Produktes können sehr heiß werden und Verbrennungen verursachen. Besondere Vorsicht ist geboten, wenn Kinder und schutzbedürftige Personen anwesend sind.6

• Der ununterbrochene Betrieb verkürzt die Nutzungsdauer der Heizgeräte. Wenn möglich, sollte das Gerät alle 12 Stunden ausgeschaltet werden.

• Verwenden Sie das Gerät nicht, wenn die Umgebungstemperatur über 20 °C liegt, da hohe Temperaturen die Leistung beeinträchtigen.

• Die Steckdose sollte sich mindestens 20 cm über dem Boden benden.

• Halten Sie das Gerät von brennbaren oder explosiven Materialien fern.

• Lassen Sie vor, über und hinter dem Gerät einen Sicherheitsabstand von 30 cm. Lassen Sie einen Sicherheitsabstand von 10 cm auf der linken und rechten Seite des Geräts.

• In den ersten ein bis zwei Tagen können neue Heizgeräte Gerüche abgeben, die für Menschen unbedenklich sind.7

• Drücken Sie die Taste [M], um zwischen Systemzeit und Thermostat zu wechseln

• Wenn Sie sich in einem Programmplatz benden, halten Sie die Taste [M] gedrückt, um ihn zu programmieren. System Thermostat Tag Programmtyp AM/PM (früh/spät) Verbindungsstatus Aktuelle Temperatur Gerätestatus Zieltemperatur Grad Celsius Grad Fahrenheit Batterie-Warnung Programm-Startzeit Programm-Endzeit8

• um den Programmplatz 1, 2, 3, 4 zu wählen. Drücken Sie [OK], um den Platz ein-/auszuschalten.

• Wenn Sie sich im Programmier- oder Einstellungsmodus benden, drücken Sie die Taste OK, um die Eingabe zu bestätigen und zum nächsten Schritt zu wechseln. Taste [+] und [-]

• Wählen Sie den Programmplatz.

• Drücken Sie die Taste [+] oder [-], um den Wert in der Programmierung und in der Einstellung zu erhöhen/verringern. Halten Sie die Tasten gedrückt, um den Wert schneller zu erhöhen/verringern. Fernbedienung mit dem Gerät koppeln

1. Schalten Sie das Heizgerät mit dem

Schalter auf der Rückseite ein.

2. Richten Sie die Bedienung auf das

Heizgerät und halten Sie gleichzeitig "+" und "-" gedrückt. Zwei Pieptöne zeigen an, dass die Kopplung erfolgreich war. Hinweis: Die Fernbedienung funktioniert nur innerhalb eines Radius von 10 Metern um das Gerät. Der Aufbau der Verbindung dauert in der Regel 5 Sekunden.9

SCHNELLSTART Manuelles Überschreiben Drücken Sie mehrmals auf die Taste [OK], um zwischen folgenden Funktionen auszuwählen:

• ON – AN Hinweis: Die manuelle Einstellung überschreibt alle Programme, die in den Programmplätzen gespeichert sind und setzt alle Programmplätze auf OFF. Umgekehrt löscht das Einschalten der Programme auf den Programmplätzen die manuellen Einstellungen. Sind manuellen Einstellung aktiv, leuchten die Symbole On/OFF durchgängig. Sind Programme auf den Programmplätzen aktiv, blinken die Symbole ON/OFF. Manuelles Ausschalten des Systems (das Symbol leuchtet durchgängig) Manuelles Einschalten des Systems (das Symbol leuchtet durchgängig) Manuelles Einstellen der Temperatur (das Symbol leuchtet durchgängig) Voreingestellte Programme Aktivieren Sie einen der Programmplätze, um die manuellen Einstellungen zu überschreiben und das voreingestellte Programm für diesen Programmplatz zu starten.10

Anzeige auf der Systemseite, wenn das ein voreingestelltes Programm ausgeführt wird Das blinkende Symbol MODE zeigt, dass das voreingestellte Programm für Programmplatz 3 momentan aktiv ist. Das blinkenden Symbol ON/ OFF zeigt, dass das Gerät momentan von einem Programm gesteuert wird Wochen- Programm Programmplatz programmieren Drücken Sie im Thermostatmodus [+] oder [-]. Stellen Sie den Wochentag für die Startzeit (ST) mit +/- ein. Stellen Sie die genaue Startzeit (Stunde/ Minute) mit +/- ein. Stellen Sie den Wochentag für die Endzeit (ET) mit +/- ein. Wählen Sie den zu programmierenden Programmplatz und bestätigen Sie mit [OK]. Drücken Sie [+] oder [-] und bestätigen Sie die Zieltemperatur mit [OK]. Stellen Sie die genaue Endzeit (Stunde/Minute) mit +/- ein und bestätigen Sie mit [OK]. Die Programmierung ist nun abgeschlossen.11

Aktuelle Einstellungen von Wochentag und Uhrzeit Halten Sie "M" gedrückt, um die Schnittstelle zur Einstellung der aktuellen Uhrzeit und des Wochentags aufzurufen. Drücken Sie "+" und "-" zur Auswahl. Drücken Sie "OK" zum Bestätigen.

1. Drücken Sie "+" oder "-", um 24h oder

12h auszuwählen, und drücken Sie zur Bestätigung die Taste "OK".

2. Drücken Sie "+" oder

"-", um den Wochentag auszuwählen

3. Drücken Sie "+" oder

"-" zum Einstellen der Stunden und bestätigen Sie mit "OK".

4. Drücken Sie "+" oder "-", um

die Minuten einzustellen und bestätigen Sie mit "OK".

5. Drücken Sie "+" oder "-",

um Celsius oder Fahrenheit auszuwählen, und drücken Sie zur Bestätigung die Taste "OK".12

Drücken Sie im Automatikmodus die Tasten "+" oder "-", um die Zieltemperatur auf die gewünschte Einstellung zu bringen. Wochenprogrammierung Drücken Sie kurz die Taste "M", um die Schnittstelle für die Einstellung der Wochenprogrammierung zu öffnen. Auf der linken Seit blinkt "00" und "ST" wird angezeigt. Drücken Sie + oder -, um die Startzeit einzustellen. Drücken Sie zur Bestätigung die Taste OK. Rechts blinkt "00" und es wird "ET" angezeigt. Drücken Sie + oder -, um die Endzeit einzustellen. Drücken Sie zur Bestätigung die Taste OK. Drücken Sie die Taste + oder - um die Zieltem- peratur einzustellen. Drücken Sie die Taste M, um die Einstellung für den nächsten Tag vorzu- nehmen.13

Hinweise zu Programmen

• Die Fernbedienung sollte sich im selben Raum wie das Heizgerät benden.

• Wenn ein Batteriesymbol auf dem Bildschirm der Fernbedienung angezeigt wird, bedeutet dies, dass die Batterie fast leer ist. Eine schwache Batterie kann dazu führen, dass die Fernbedienung nicht mehr funktioniert. Bitte tauschen Sie die Batterie rechtzeitig aus, um Unterbrechungen zu vermeiden.

• Achten Sie darauf, dass der Abstand in gerader Linie zwischen Fernbedienung und Gerät nicht mehr als 5 Meter beträgt, um eine ordnungsgemäße Kommunikation zu gewährleisten.

• Rotes Licht leuchtet: Das System ist eingeschaltet und die Hauptplatine funktioniert normal. Grünes Licht leuchtet: Das Heizgerät heizt gerade. Wochenprogrammierung

• Bevor Sie einen Wochenplan erstellen, überprüfen Sie bitte, dass Sie den richtigen Tag und die richtige Uhrzeit eingestellt haben, sonst funktioniert die Wochenprogrammierung nicht richtig.

• Wählen Sie für jeden Tag die Stunde, zu der das Gerät eingeschaltet werden soll, und die Stunde, zu der es ausgeschaltet werden soll. Beispiel: Einschalten um 10:00 Uhr, Ausschalten um 17:00 Uhr.

• Die Wochenprogrammierung wird nicht aktiviert, wenn die Einschaltzeit gleich oder später als die Ausschaltzeit ist. Wenn Sie zum Beispiel die Heizung so einstellen, dass sie um 10:00 Uhr ein- und um 8:00 Uhr ausgeschaltet wird, ignoriert das System den Zeitplan für diesen Tag. Damit die Heizung an einem bestimmten Tag nicht heizt, stellen Sie einfach die Einschaltzeit so ein, dass sie gleich oder später als die Ausschaltzeit ist.

• Das System verwendet standardmäßig ein 24-Stunden-Format. Wenn Sie ein 12-Stunden-Format eingeben, wandelt das System dieses automatisch um, eine manuelle Anpassung ist nicht erforderlich.

• Das Heizgerät läuft nur, wenn sowohl die Zeit- als auch die Temperatureinstellungen vorgenommen wurden. Beispiel

• Eingestellte Temperatur: 25 °C

• Das Heizen beginnt, wenn die Temperatur auf 22 °C oder darunter sinkt (aktuelle Umgebungstemperatur 3 Grad weniger als die eingestellte Temperatur).

• Das Heizen stoppt, wenn die Temperatur auf über 25 °C steigt (aktuelle Umgebungstemperatur 1 Grad höher als die eingestellte Temperatur).

• Außerhalb der geplanten Zeit schaltet sich die Heizung nicht ein, auch wenn die Temperatur niedrig ist.14

Informationen zum Programmplatz anzeigen Der Benutzer kann die programmierte Zeit oder Temperatur einsehen, indem er den Programmplatz im Programm-Modus auswählt. Programmplätze lassen sich auf diese Weise auch einfach auf ON oder OFF stellen.

1. Wechseln Sie in den Programmmodus.

2. Wählen Sie den Programmplatz aus, dessen Einstellungen Sie einsehen

möchten. Die Anzeige der Startzeit und die Endzeit wechselt im Sekundentakt und auch alle anderen Einstellungen werden angezeigt.

3. Drücken Sie die OK-Taste, um diesen Programmplatz auszuschalten, und

drücken Sie sie erneut, um den Programmplatz wiederherzustellen. Modus zur Erkennung offener Fenster Hinweis: Wenn der Modus zur Erkennung offener Fenster aktiv ist, werden alle anderen Modi deaktiviert.

• Falls Die Temperatur im Raum innerhalb von 20 Minuten um mehr als 6 °C sinkt, wird das vom Gerät als offenes Fenster interpretiert und die Heizung geht automatisch aus.

• Solange der Modus aktiv ist, blinkt OPEN auf dem Display.

• Drücken Sie eine beliebige Taste auf der Fernbedienung, um in den manuellen Einstellungsmodus zurückzukehren. Batteriewechsel

• Entfernen Sie den Deckel des Batteriefachs.

• Ersetzen Sie die alten Batterien durch 2 neue AA-Batterien und schließen Sie das Batteriefach wieder.15

SPEZIELLE ENTSORGUNGSHINWEISE FÜR

VERBRAUCHER IN DEUTSCHLAND

Entsorgen Sie Ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regeln zu beachten:

• Jeder Verbraucher ist gesetzlich verpichtet, Elektro- und Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. Sie erkennen die entsprechenden Altgeräte durch folgendes Symbol der durchgestrichenen Mülltonne (WEEE-Symbol).

• Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei zu trennen.

• Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro- und Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln. Ausgenommen sind Glühbirnen und Halogenlampen. Entsorgen Sie Glühbirnen und Halogenlampen bitte über den Hausmüll, sofern sie nicht das WEEE-Symbol tragen.

• Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem Elektro- bzw. Elektronikgerät selbst verantwortlich. Rücknahmepicht der Vertreiber Vertreiber mit einer Verkaufsäche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsäche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpichtet, 1 bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen und 2 auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.16

• Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ (Oberäche von mehr als 100 cm²) oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter) beschränkt. Für andere Elektro- und Elektronikgeräte (Kategorien 3, 5, 6) ist eine Rückgabemöglichkeit in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.

• Altgeräte dürfen kostenlos auf dem lokalen Wertstoffhof oder in folgenden Sammelstellen in Ihrer Nähe abgegeben werden: www.take-e-back.de

• Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 bieten wir auch die Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe. Beim Kauf eines Neugeräts haben Sie die Möglichkeit, eine Altgerätabholung über die Webseite auszuwählen.

• Batterien können überall dort kostenfrei zurückgegeben werden, wo sie verkauft werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertstoff- und Recyclinghöfe nehmen Batterien zurück. Sie können Batterien auch per Post an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen können Sie direkt bei uns von Montag bis Freitag zwischen 08:00 und 16:00 Uhr unter der folgenden Adresse unentgeltlich zurückgeben: Chal-Tec Fulllment GmbH Norddeutschlandstr. 3 47475 Kamp-Lintfort

• Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben der Pole).

• Finden sich unter der durchgestrichenen Mülltonne auf der Batterie zusätzlich die Zeichen Cd, Hg oder Pb ist das ein Hinweis darauf, dass die Batterie gefährliche Schadstoffe enthält (»Cd« steht für Cadmium, »Pb« für Blei und »Hg« für Quecksilber). Hinweis zur Abfallvermeidung Indem Sie die Lebensdauer Ihrer Altgeräte verlängern, tragen Sie dazu bei, Ressourcen ezient zu nutzen und zusätzlichen Müll zu vermeiden. Die Lebensdauer Ihrer Altgeräte können Sie verlängern, indem Sie defekte Altgeräte reparieren lassen. Wenn sich Ihr Altgerät in gutem Zustand bendet, könnten Sie es spenden, verschenken oder verkaufen.17

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieses Produkts, erhalten Sie von Ihrer örtlichen Verwaltung oder Ihrem Hausmüllentsorgungsdienst. Dieses Produkt enthält Batterien. Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von Batterien gibt, dürfen die Batterien nicht im Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Bestimmungen zur Entsorgung von Batterien. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen. HERSTELLER Chal-Tec GmbH, Mühlenstraße 25, 10243 Berlin, Deutschland. Kontakt: [e-mail]19
