BEDIENUNGSANLEITUNG Ghost X Drift

10S / 30S / 1MIN / 2MIN

10S / 30S / 1MIN / 2MIN

Divulgations Downloaded from www.Manualslib.com manuals search engine1 Vielen Dank für Ihren Einkauf des Drift Ghost X KUNDENDIENST Laden Sie ein vollständiges Handbuch herunter und suchen Sie unsere ozielle Webseite für Aktualisierung der Firmware, Kundendienst und Informationen zu allen unseren Produkten. https://driftinnovation.com/ Wenn Sie Vorschläge, Meinungen oder Bedenken haben; Bitte wenden Sie sich unter: [e-mail] an unser Kundendienstgruppe GARANTIE Die Garantie erfolgt nicht, wenn das Produkt durch Körperverletzung, falsche Handhabung, Unfall, Feuer, Erfrierungen, Wasserschäden, Fahrlässigkeit oder Nichtbeachtung der mitgelieferten Bedienungsanleitung beschädigt wurde. Weitere Informationen zu Ihrer Garantie finden Sie unter https://driftinnovation.com/warranty Downloaded from www.Manualslib.com manuals search engineDE 2 Über Ihre Kamera | Verpackter Inhalt Ersteinstellung | Anfangen Kameramodi Einstellungsmenü Einstellung Montage der Kamera Funktionsüberblick Zubehöranleitung WLAN+ Firmware Anschließen der Kamera Spezifikationen Oenlegungen 3-4 5-6

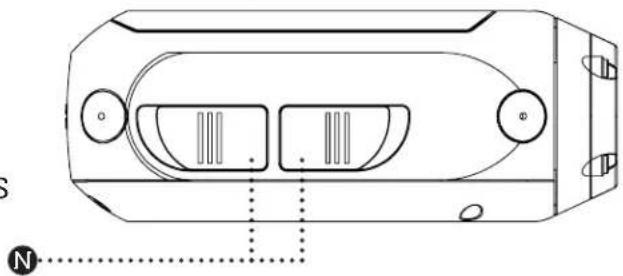

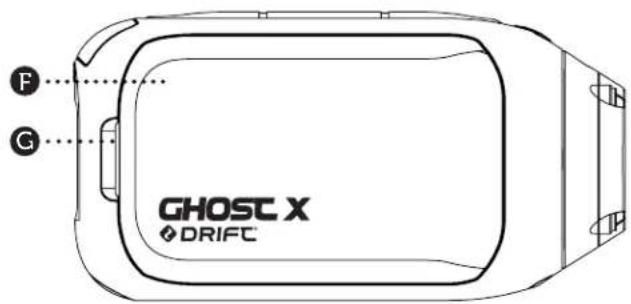

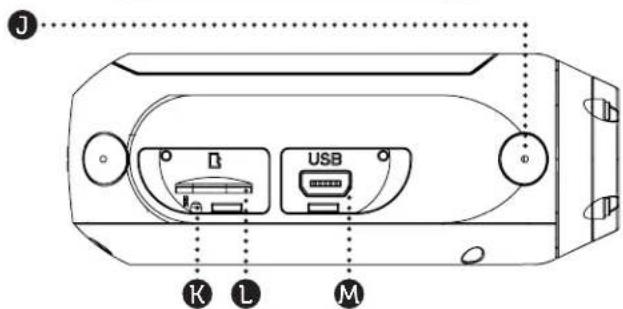

19-20 21-23 Inhaltsverzeichnis Downloaded from www.Manualslib.com manuals search engine3 Hintere Taste Status-LED Modulriegel LED von WLAN Heckscheibe Taste MicroSD Kartenschlitz Mittlere Taste Rotierendes Objektiv Mikrofons 10-poliger Mini-USB-Anschluss Gummiabdeckung Vordere Taste Batteriemodul Rückstelltaste Über Ihre Kamera

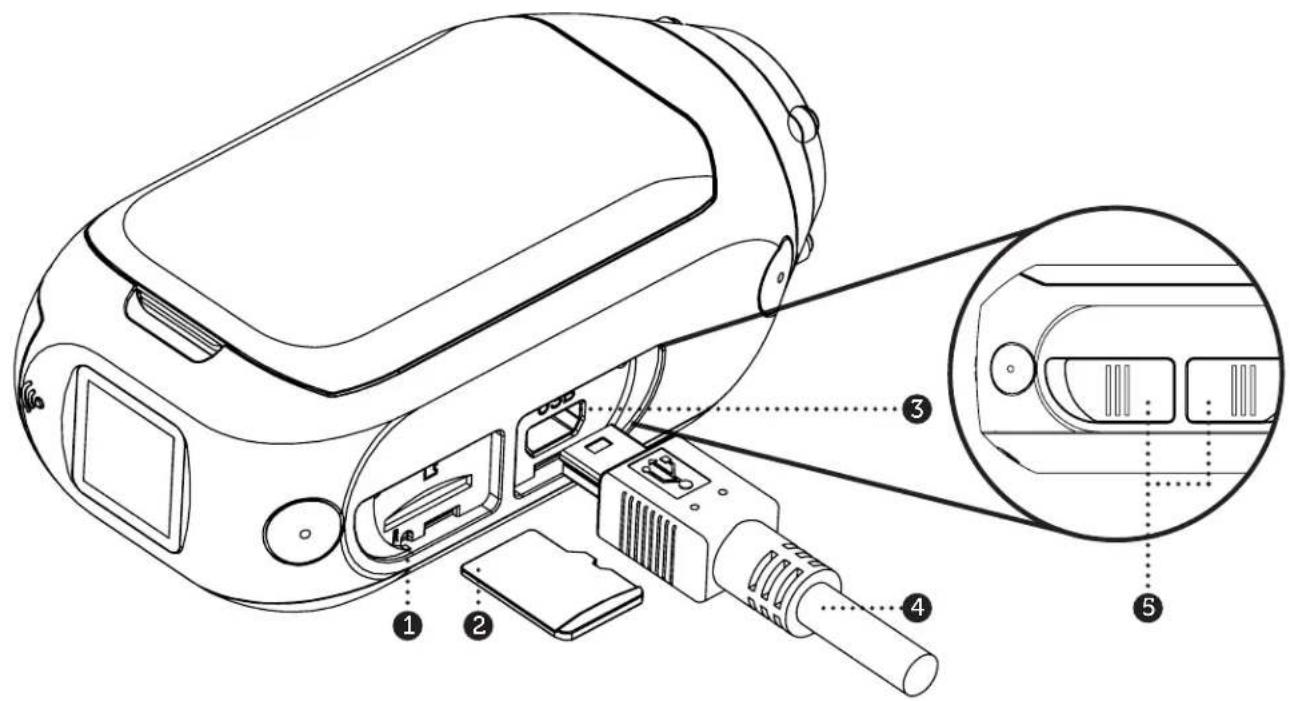

1. Heben Sie den microSD-Kartenschlitz durch Anheben der Gummiabdeckung

2. Stecken Sie eine microSD / HC / XC-Karte auf der Klasse 10 oder höher

(maximal 128 GB) ein. Formatieren Sie vor dem ersten Gebrauch!

3. Önen Sie den Mini-USB-Anschluss, indem Sie die Gummiabdeckung anheben

4. Schließen Sie über ein Mini-USB-Kabel an einen mit Strom versorgten USB-

Anschluss die Kamera an und laden Sie für 2,5 Stunden vor dem ersten Gebrauch den Akku auf.

5. Ersetzen Sie die Gummiabdeckung wieder so, dass sie sowohl den microSD-

Kartenschlitz als auch den Mini-USB-Anschluss abdeckt. Sie sind bereit zu gehen!

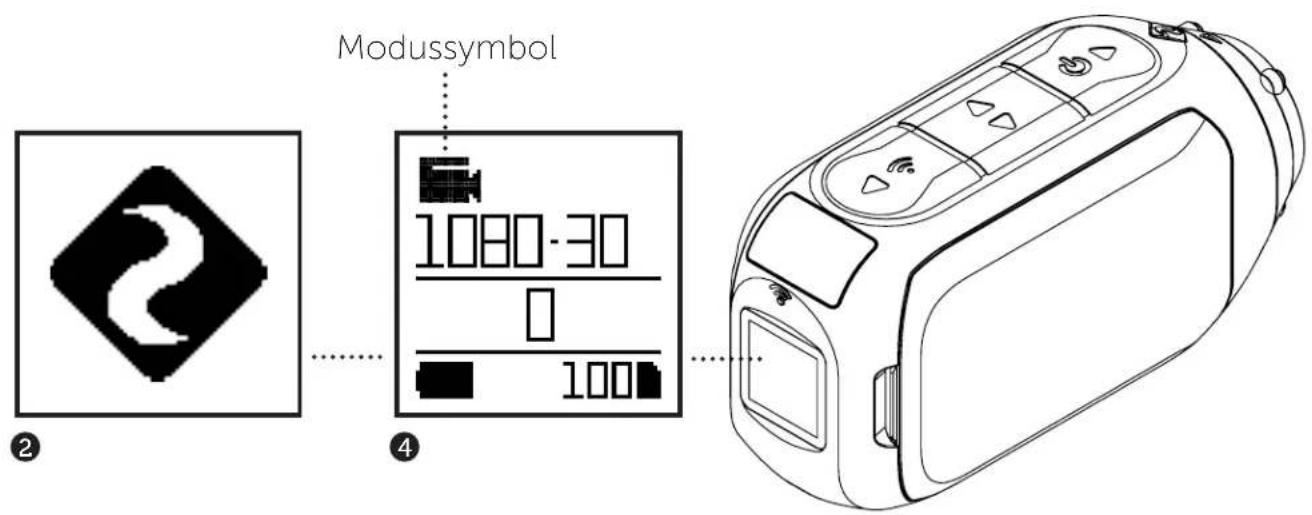

1. Drücken Sie die Taste

2. Der hintere Bildschirm schaltet sich ein und zeigt das Anfangsbildschirm an.

3. Die Kamera ist jetzt bereit, Videos aufzunehmen oder Fotos aufzunehmen.

4. Der aktuelle Kameramodus wird durch die Farbe der Status-LED und des

hinteren Bildschirms angezeigt, zusammen mit dem Symbol oben links auf dem hinteren Bildschirm.

5. Zum Ausschalten drücken Sie die Taste

Anfangen Modus-Navigation Um den aktuellen Aufnahmemodus der Kamera zu ändern, drücken Sie die Taste ; Wechseln zwischen den Modi von Video, Foto, Zeitraer, Photoburst und Allgemeine Einstellungen. Modussymbol Downloaded from www.Manualslib.com manuals search engine7 Kameramodi VIDEOMODUS (Grüne LED) Drücken Sie die Taste , um mit der Aufnahme zu beginnen. Die Status-LED und die LCD-Hintergrundbeleuchtung blinken rot, um die Aufnahme anzuzeigen. Drücken Sie die Taste erneut, um die Aufnahme zu stoppen. VIDEO-EINSTELLUNG

• Bildrate SERIENBILDMODS (Cyane LED) Die Kamera nimmt eine Reihe von Standbildern für eine festgelegte Dauer und mit einer bestimmten Rate auf, wenn die Taste gedrückt wird. Verwenden Sie für optimale Ergebnisse eine Speicherkarte mit der höchstmöglichen Datenrate. FOTO-AUFPRALL- EINSTELLUNG

• Aufpralldauer / Aufnahmerate FOTOMODUS (Gelbe LED) Die Kamera nimmt Standbilder auf, wenn die Taste gedrückt wird, und die Status-LED und der LCD-Bildschirm blinken jedes Mal rot, wenn ein Foto aufgenommen wird. FOTO-EINSTELLUNG

• Auflösung ZEITRAFFER-MODUS Violette LED) Drücken Sie die Taste , um eine Reihe von Standbildern mit einer bestimmten Geschwindigkeit aufzunehmen. Die Status-LED und der LCD-Bildschirm blinken jedes Mal rot, wenn ein Bild aufgenommen wird. Um die Aufnahme zu stoppen, drücken Sie die Taste erneut. ZEITRAFFER-EINSTELLUNG

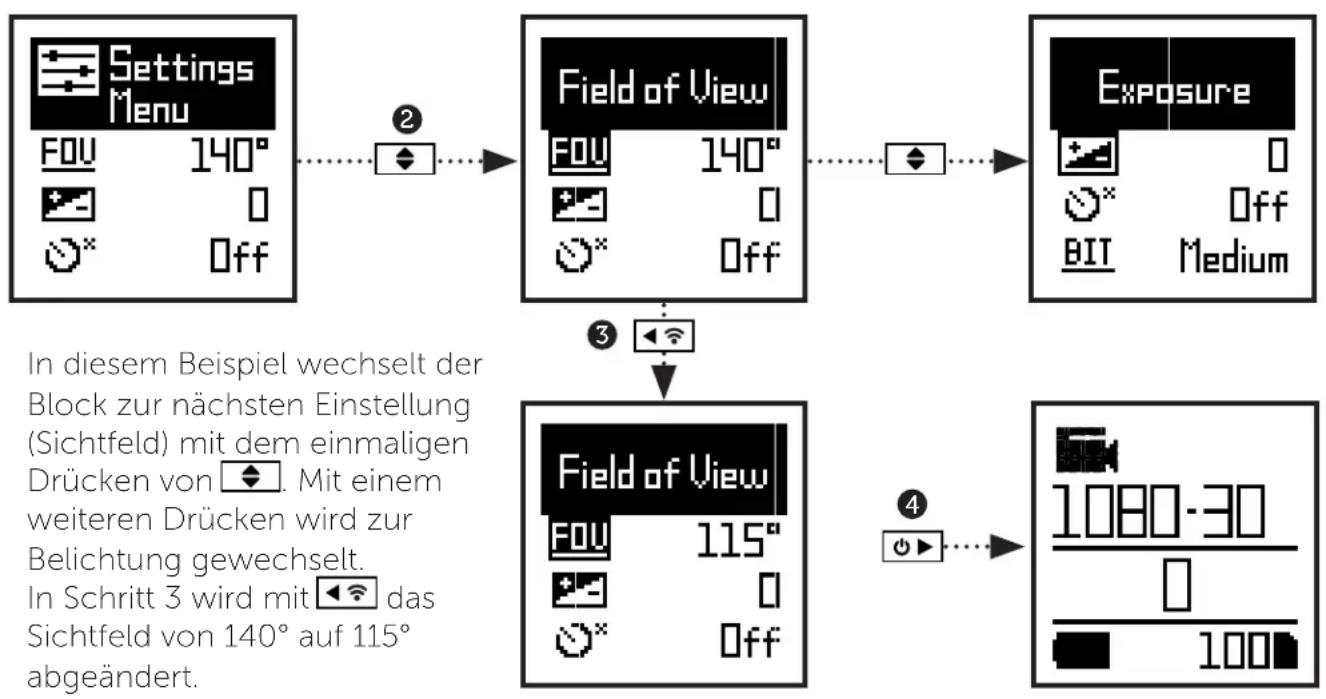

NAVIGATION DES EINSTELLUNGSMENÜ

1. Nach dem Eintreen im Einstellungsmenü befindet sich das schwarze

Markierungsfeld auf dem Bildschirm und hebt das Symbol des Einstellungsmenüs als Startposition hervor.

2. Drücken Sie die Taste

, um nach unten zu navigieren. Dadurch wird die nächste Einstellung hervorgehoben. Drücken Sie die Taste , um nach oben zu rollen.

3. Drücken Sie die Taste

, um die Option für diese Einstellung zu ändern.

4. Zu jeder Zeit drücken Sie die Taste, um den Modus zu wechseln (zurück zu

Video). Einstellungsmenü In diesem Beispiel wechselt der Block zur nächsten Einstellung (Sichtfeld) mit dem einmaligen Drücken von . Mit einem weiteren Drücken wird zur Belichtung gewechselt. In Schritt 3 wird mit das Sichtfeld von 140° auf 115° abgeändert.

Downloaded from www.Manualslib.com manuals search engine9 Sichtfeld Belichtung Selbstauslöser Video-Bitrate Videofilter ISO Video-Tagging Video-Tagging-Intervall Auto-DVR Auto-DVR Loop-Intervall Zeitgleiches Bild Zeitgleiches Bildintervall Lautsprecher-Lautstärke 90° / 115° / 140° -2 / -1 / 0 / +1 / +2

NORMAL / LEBHAFT / SCHWACHLICHT

Einstellungen Downloaded from www.Manualslib.com manuals search engineDE 10 Einstellungen Statusanzeige-LED Wi-Fi Kopplung der Fernbedienung Sofortaufnahme Videostandard Datum Datumsanzeige Standard Startmodus Kamera aus THM-Dateien Sprache Einstellungen zurücksetzen SD-Karte formatieren Seriennummer Firmware Version AUS / AN

BILD / ZEITRAFFER / SERIENBILD / VIDEO + BILD

NEIN / 2MIN / 5MIN / 10MIN / 20MIN

AN / AUS EN / FR / DE / ES / IT / CN JA / NEIN JA / NEIN XXXXXX XXXXXX Downloaded from www.Manualslib.com manuals search engine11 Einstellungen WLAN Sichtfeld Belichtung Selbstauslöser Bitrate Filter ISO-Empfindlichkeit Video-Markierung Video- Markierungsintervall Auto-DVR Schleifenintervall von Auto-DVR Mikrofonempfindlichkeit Lautstärke des Lautsprechers LED-Statusanzeige AUS / EIN 90° / 115° / 140° -2 / -1 / 0 / +1 / +2

10S / 30S / 1MIN / 2MIN

Downloaded from www.Manualslib.com manuals search engineFR 12 Einstellungen LED-Statusanzeige Sofortaufnahme Datum Datumsstempel Kamera aus THM-Dateien Sprache Einstellungen zurücksetzen SD-Karte formatieren Seriennummer Firmware Version Suchen Sie unsere ozielle Webseite für Aktualisierung der Firmware AUS / EIN AUS / EIN TT/MM/JJ SS/MM AUS / EIN

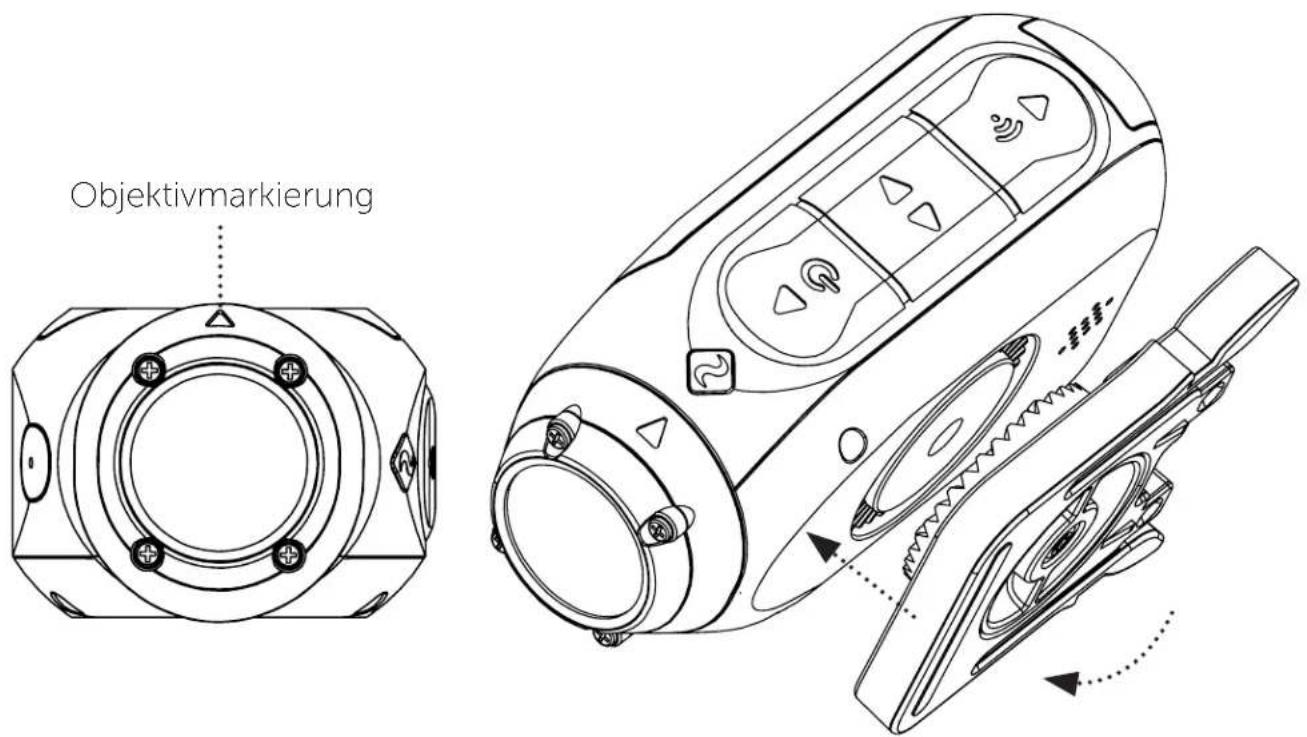

1. Befestigen Sie den Universalen Klipp in beliebiger 360 ° Richtung an der

Kamera. Stellen Sie zuerst den Klipp in der gewünschten Richtung auf und sichern Sie ihn dann, indem Sie den Schraubenfuß mit einer Hand drehen.

2. Schieben Sie den Universalen Klipp in die gewählte Halterung und achten Sie

darauf, dass er einrastet. * Überprüfen Sie, ob der Klipp vollständig eingeführt wurde, indem Sie die Klipps herausdrücken.

3. Richten Sie Ihres Objektiv aus. Drehen Sie mit einer Hand das Objektiv,

indem Sie die Objektivmarkierung als Referenz verwenden, um ihn in eine korrekte Richtung senkrecht zum Boden zu halten. Objektivmarkierung Downloaded from www.Manualslib.com manuals search engineDE 14 Funktionsüberblick AUTO-DVR Dieser manuelle Modus ist ideal geeignet zu versichern und sichern. Die Kamera zeichnet sich in einem kontinuierlichen Schleifen-Stil (DVR-Intervall) auf, um Schleife-nach-Schleife aufzunehmen, bis sie die MicroSD-Karte füllt. Sobald sie voll sind, werden die ältesten Schleifen gelöscht, wenn die neueren gespeichert werden. Das DVR-SchleifenIntervall kann 10 S, 30 S, 1 Min, 2 Min, 5 Min oder 10 Min betragen. Video-Markierung Wenn diese Funktion aktiviert ist, kann die Kamera kontinuierlich Videos aufnehmen, aber sie nur speichert ist, wenn wichtiges Material “markiert” ist. Während der Videoaufnahme können Sie durch Drücken der Taste vergangenes, aktuelles und zukünftiges Video speichern. Bei einem ausgewählten Video-Markierungsintervall von 30 Sekunden speichert die Kamera beispielsweise die vorherigen 30 Sekunden und zusätzlich 30 Sekunden - insgesamt 1 Minute “markiertes” Material. Die Video-Markierung erfordert eine Micro SD-Karte auf der Klasse 10 mit 4 GB freiem Speicherplatz, um ordnungsgemäß zu funktionieren. SOFORT EINSCHALTEN-MODUS Wenn der Sofort-Einschalten-Modus aktiviert ist, kann die Kamera eingeschaltet und die Aufnahme mit einer einzigen Taste gestartet werden. Downloaded from www.Manualslib.com manuals search engine15 Funktionsübersicht FILTER Mit Filtern ist die Einstellung der Kamara schnell anzupassen, um der Aufnahmebedingungen zu entsprechen. Wählen Sie zwischen normales / anschauliche / niedriges Licht aus. BITRATE Benutzer können wählen, die vom H.264-Codec verwendete normale Komprimierung zu beibehalten, oder wenn sie dies bevorzugen, ist ein höherer Datenfluss möglich, um mehr ursprünglichen Aufzeichnungen zu apeichern. Dies führt zu einer größeren Dateigröße. SOFORT EINSCHALTEN-MODUS Wenn der Sofort-Einschalten-Modus aktiviert ist, kann die Kamera eingeschaltet und die Aufnahme mit einer einzigen Taste gestartet werden

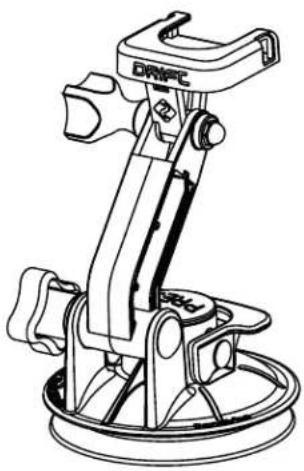

Downloaded from www.Manualslib.com manuals search engineDE 16 Zubehöranleitung SAUGNAPFHALTERUNG Das ideale Accessoire für die Befestigung Ihrer Ghost X auf jeglicher glatten, löcherfreien Oberfläche. Der Saugnapf ist ideal für den Gebrauch auf Autoscheiben oder Karosserien und lässt Ihre Kamera problemlos um 360° drehen, kippen und rotieren. LENKHALTERUNG Die Drift Lenkhalterung ist das perfekte Accessoire für Fahrer jeglicher Disziplin. Kompatibel mit Lenkstangen zwischen 19mm und 36mm und fähig bis zu 180° zu schwenken, ermöglicht diese Halterung beinahe jeden Winkel für Ihr Video. SCHWENKHALTERUNG Die Drift Pivot Halterung kann beinahe in jedem Winkel und überall befestigt werden und ermöglicht Ihnen die Aufnahme des Moments aus Ihrem Winkel. Flache und kurvenförmige Klebestreifen sind mit inbegrien und funktionieren für jede weitere Drift Halterung. Downloaded from www.Manualslib.com manuals search engine17 WLAN + Firmware Um Ihr Ghost X WiLAN einzuschalten, drück Sie einfach die Taste an. Eine grüne LED von WLAN zeigt an, dass WLAN aktiviert ist. WLAN kann auch über die Kameraeinstellungen-Menü aktiviert werden. LADEN SIE DIE DRIFT LIFE APP HERUNTER Stellen Sie auf Ihrem Mobilgerät Ihre Aufnahme, Gefangennahme, Wiedergabe, Redigieren und Übertragung vor Ort ein.

INSTALLIERUNG DER FIRMWARE

Laden Sie die neueste Firmware von der Webseite von Drift herunter und kopieren Sie die Datei von Ghost_X.bin- in das Stammverzeichnis einer formatierten microSD- Karte. Setzen Sie die Karte von microSD in die Kamera ein und schalten Sie sie ein. Der Kamerabildschirm zeigt „Aktualisierung der Firmware“ an, wenn ist Aktualisierung installiert ist. Nach Abschluss wird die Kamera ausgeschaltet. Downloaded from www.Manualslib.com manuals search engineDE 18 Anschließen der Kamera

VERBINDUNG MIT EINEM PC

1. Schließen Sie die Kamera mit dem USB-Kabel (mitgeliefert) an. Auf dem

Kamerabildschirm wird ein USB-Symbol angezeigt.

2. Der Ordner der Kamera wird möglicherweise automatisch geönet. Wenn

nicht, önen Sie Meinen Computer.

3. Die Kamera soll als Wechselplatte erkannt werden. Klicken Sie zum Önen

4. Önen Sie den DCIM-Ordner, um auf Ihre Dateien zuzugreifen.

VERBINDUNG MIT EINEM MAC

1. Schließen Sie die Kamera mit dem USB-Kabel (mitgeliefert) an. Auf dem

Kamerabildschirm wird ein USB-Symbol angezeigt.

2. Der Ordner der Kamera wird möglicherweise automatisch geönet. Wenn

nicht, önen Sie Finder.

3. Die Kamera soll als externes Gerät erkannt werden. Klicken Sie zum Önen

4. Önen Sie den DCIM-Ordner, um auf Ihre Dateien zuzugreifen.

Downloaded from www.Manualslib.com manuals search engine19 Spezifikationen Videoauflösung und Bildraten: 1080P (1920 X 1080 16:9) 960P (1280 x 960 4:3) 720P (1280 X 720 16:9) WVGA (854 x 480 16:9) 25 / 30 FPS 25/ 30 FPS 25 / 30 / 50 / 60 FPS 25 / 30 /50 / 60 FPS Datei: Sensorart: Sichtfeld (diagonal): Fokusbereich des Objektivs: Objektivrotation Zoom: Fotomodus: Belichtung: Bildschirm: Speicherkapazität: .MP4 (H.264 Kodierer) CMO

90° / 115° / 140° 0,5m bis unendlich 330° ×10 (digital) 4 / 8 / 12 MP Auto / Manuell (Fortgeschrittene Nutzer) Hintergrundbeleuchteter Farbpunkt-LCD Micro SD-, SDHC-, SDXC-Speicherkarten mit maximal 128 GB Downloaded from www.Manualslib.com manuals search engineDE 20 Spezifikationen Eingänge: Ausgänge: Konnektivität: Leistung: WLAN-Frequenz: Kameramaße: Gewicht: Kompatibilität: Mini-USB 10-polig. Externes Mikrofon per USB-Adapter A/V und HDMI per USB-Adapter USB Plug And Play, 1500mAh intern, 500mAh modularer Akku enthalten. 2.4GHz 43 (W) x 82.2 (L) x 31.4 (D) mm 120g Windows XP und höher / Mac OS 10.2 und höher Für die Wiedergabe von 1080P ist ein Monitor erforderlich, der die Wiedergabe ermöglicht. Zur Mindestanforderungen von Anzeigen / Redigieren gehören: RAM integrierte Grafik mit 8 GB, 4. Generation i5 und 17 Intel® Core ™ oder AMD A10-7800 APU. Diskrete Grafikkarten ab GeForce® GTX ™ 650 oder AMD Radeon ™ HD 7000 und höher. Aufgrund der enormen Verarbeitung, die 1080P erfordert, kann die Erfüllung der Systemanforderungen zu einer gestaelten oder abgehackten Wiedergabe führen. Downloaded from www.Manualslib.com manuals search engine21 Oenlegungen Information von FCC/CE Dieses Gerät entspricht dem Teil 15 der FCC-Regeln. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) Dieses Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können. WARNUNG Änderungen oder Modifikationen an diesem Gerät, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt wurden, kann der Benutzer zum Betrieb des Geräts befugt sein. Das Gerät wurde geprüft und entspricht gemäß Teil 15 der FCC- Bestimmungen den Grenzwerten für digitales Gerät auf der Klasse B. Diese Grenzwerte sollen einen angemessenen Schutz gegen schädliche Störungen in einer Wohnanlage bieten. Dieses Gerät kann Hochfrequenzenergie erzeugen und verwenden und abstrahlen. Wenn es nicht in Übereinstimmung mit den Anweisungen installiert und verwendet wird, kann es Funkstörungen verursachen. Es wird jedoch nicht gewährleistet, dass es in einer bestimmten Installation keine Störungen auftritt. Wenn dieses Gerät Störungen des Radio- oder Fernsehempfangs verursacht, die durch Ein- und Ausschalten des Geräts festgestellt werden können, soll der Benutzer versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben: Regulieren oder Stellen Sie die Empfangsantenne wieder Erhöhen Sie Downloaded from www.Manualslib.com manuals search engineDE 22 den Abstand zwischen dem Gerät und dem Empfänger; Schließen Sie das Gerät an eine Steckdose an, die nicht mit dem Empfänger verbunden ist. Wenden Sie sich an den Händler oder einen erfahrenen Radio- / Fernsehtechniker. Dieses Gerät entspricht den lizenzfreien RSS-Standards der industriellen Abteilung aus Canada. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine Störungen verursachen, und (2) Dieses Gerät muss jegliche Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb des Geräts verursachen können. Dieses digitale Gerät auf der Klasse [B] entspricht der kanadischen Norm ICES-003. Son fonctionnement est soumis aux deux Bedingungen suivantes: (1) Cet appareil ne peut pas causer l’intervention, et (2) Cet appareil doit accepter de l’intervention, y compris l’intervention qui peut causer l’opération non désirée de. Cet appareil numérique de la classe [B] est conforme à la norme NMB-003 du Canada. Cet appareil s’accorde avec Industrie Canada licence-exempte RSS standard. Oenlegungen Downloaded from www.Manualslib.com manuals search engine23 FCC-STRAHLUNGSBELICHTUNG : Dieses Gerät entspricht den FCC-Grenzwerten für Strahlenbelastung, die für unkontrollierte Umgebung gelten. Dieses Gerät soll mit einem Mindestabstand von 20 cm zwischen dem Heizkörper und Ihrem Gehäuse installiert und betrieben werden. Dieser Sender darf nicht zusammen mit einer anderen Antenne oder einem anderen Sender betrieben werden. HAFTUNGSAUSSCHLUSS DES MOTORRADES: Wenn Sie während der Fahrt mit der Kamera interagieren, kann dies zu schweren Verletzungen oder zum Tod von Ihnen oder anderen führen kann.

• Halten Sie Ihren Augen und Gedanken auf der Straße;

• Vermeiden Sie es, für längere Zeit in der Kamera zu schauen

• Stoppen Sie an einem sicheren Ort das Fahrzeug, bevor Sie die Kamera einstellen. Oenlegungen Downloaded from www.Manualslib.com manuals search engine1 Gracias por comprar la cámara Drift Ghost X
