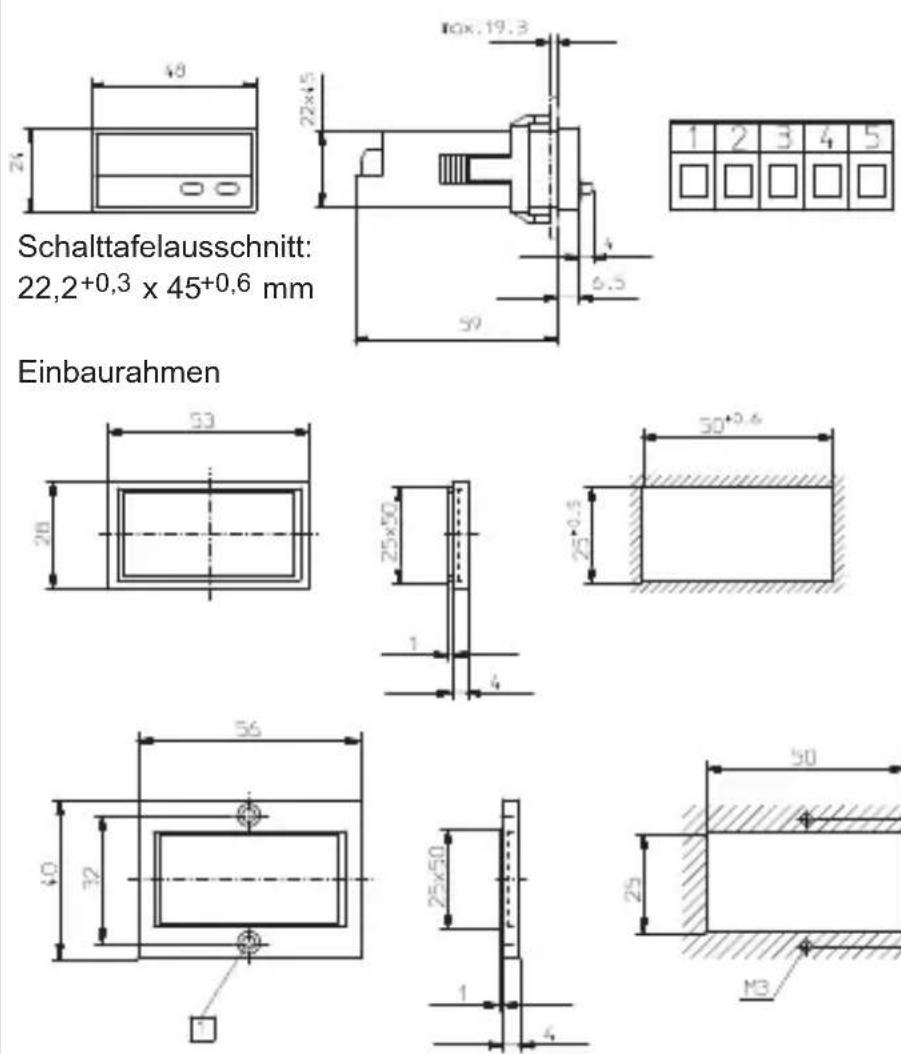

Gehäuseabmessungen	48 x 24 mm (nach DIN 43700)
Einbauausschnitt	22,2+0,3 x 45+0,6 mm oder 25 x 50 mm je nach verwendetem Rahmen
Gewicht	Ca. 50 g
Stromversorgung	10...30 V DC, max. 55 mA, mit Verpolungsschutz
Anzeige	rote LEDs, 6 Dekaden 7-Segment, Höhe 8 mm
Anzeigebereich	0 bis 999 999 (Sekunden, Minuten oder Stunden) oder 00:00:01 bis 99:59:59
Programmierbare Zeiteinheiten	Sekunden, Minuten, Stunden oder Format HH:MM:SS
Zeitmessmodi	Gate low/high, Start/Stopp über INP B, Start über INP A und Stopp über INP B
Voreinstellfunktion	Manuell (SET/RESET-Taste) und/oder elektrisch (SET/RESET-Eingang)
Optioneller Ausgang	NPN-Optokoppler (offener Kollektor/Emitter, max. 30 V DC / 10 mA) – blinkt mit 1 Hz, wenn der Zähler aktiv ist
Programmierung	Über zwei Tasten an der Frontseite, geführt durch Meldungen auf dem Display
Datenspeicherung	EEPROM
Umgebungstemperatur	-20... +65 °C (10...26 V DC) / -20... +55 °C (26...30 V DC)
Lagertemperatur	-25... +70 °C
Schutzart	IP 65 (Frontseite)
Wartung und Reinigung	Frontseite nur mit einem weichen, feuchten Tuch reinigen
Sicherheit	Nur in einwandfreiem Zustand verwenden; vor Wartung Spannung abschalten; nicht in explosionsgefährdeter Umgebung einsetzen; Norm EN 61010 beachten
Lieferumfang	Anzeige, Befestigungsbügel, Rahmen für Bügelbefestigung (50 x 25 mm), Rahmen für Schraubbefestigung (50 x 25 mm), Dichtung, mehrsprachige Anleitung

Häufig gestellte Fragen - Codix 523 Kübler

Wie programmiere ich den Codix 523?

Um in den Programmiermodus zu gelangen, halten Sie die beiden Tasten an der Frontseite für 5 Sekunden gedrückt (oder schalten Sie das Gerät ein, während Sie sie gedrückt halten). Das Display zeigt 'ProG' an. Lassen Sie die Tasten los und folgen Sie den Anweisungen auf dem Bildschirm. Verwenden Sie die linke Taste, um eine Dekade auszuwählen, die rechte Taste, um den Wert zu ändern. Um zum nächsten Parameter zu gelangen, halten Sie die linke Taste gedrückt und drücken Sie die rechte. Beenden Sie mit 'EndPro' und wählen Sie 'YES' zum Speichern.

Welche Zeitmessmodi sind verfügbar?

Der Codix 523 bietet vier Modi: GATE.Lo (Messung, wenn INP B inaktiv ist), GATE.Hi (Messung, wenn INP B aktiv ist), Inb.Inb (Start/Stopp durch Flanke an INP B) und InA.Inb (Start durch INP A, Stopp durch INP B).

Wie stelle ich die Zeiteinheit (Sekunden, Minuten, Stunden) ein?

Im Programmiermenü entspricht der Parameter SEC Sekunden, P210 Minuten, hour Stunden und hPP105 dem Format HH:MM:SS. Der Dezimalpunkt ermöglicht eine Feinauflösung (0, 0.1, 0.01 oder 0.001 Einheit).

Wie verwende ich den SET/RESET-Eingang?

Der SET/RESET-Eingang (Klemme 5) ermöglicht das Voreinstellen des Zählers auf einen definierten Wert. Er funktioniert parallel zur roten SET/RESET-Taste an der Frontseite. Der Voreinstellmodus (manuell, elektrisch oder beide) wird im Menü programmiert.

Was bedeutet der Optokoppler-Ausgang?

Der Optokoppler-Ausgang (Klemmen 6 und 7) ist ein NPN-Ausgang mit offenem Kollektor/Emitter. Wenn der Zeitzähler aktiv ist, wechselt der Ausgang mit 1 Hz. Er kann zur Ansteuerung einer Leuchte oder eines Logikeingangs verwendet werden.

Welche Sicherheitsbedingungen sind zu beachten?

Vor Installation oder Wartung Spannung abschalten. Das Gerät darf nur in einwandfreiem Zustand und bestimmungsgemäß verwendet werden. Es ist nicht für explosionsgefährdete Bereiche geeignet. Beachten Sie die örtlichen Vorschriften und die Norm EN 61010-1.

Wie reinige ich das Gerät?

Reinigen Sie die Frontseite nur mit einem weichen, feuchten Tuch. Verwenden Sie keine Lösungsmittel oder Scheuermittel. Die Schutzart IP 65 auf der Frontseite ermöglicht eine sichere Reinigung.

Welche Abmessungen und welches Gewicht hat der Codix 523?

Das Gehäuse misst 48 x 24 mm (nach DIN 43700). Der Einbauausschnitt beträgt 22,2 x 45 mm (oder 25 x 50 mm je nach Rahmen). Das Gewicht beträgt ca. 50 g.

Welche Stromversorgung wird benötigt?

Die Stromversorgung muss eine Gleichspannung von 10 bis 30 V DC sein mit einem maximalen Stromverbrauch von 55 mA. Das Gerät ist verpolungssicher.

Was tun, wenn die Anzeige blinkt?

Wenn der Dezimalpunkt der niedrigsten Dekade blinkt, zeigt dies an, dass die Zeitmessung aktiv ist. Dies ist normales Verhalten. Wenn die gesamte Anzeige ungewöhnlich blinkt, überprüfen Sie die Stromversorgung und die Anschlüsse.

BEDIENUNGSANLEITUNG Codix 523 Kübler

1.1 Sicherheits- und Warnhinweise

Benutzen Sie diese Anzeige nur

– bestimmungsgemäß
– in technisch einwandfreiem Zustand
– unter Beachtung der Bedienungsanleitung und den allgemeinen Sicherheitsbestimmungen.

1.2 Allgemeine Sicherheits- und Warnhinweise

1. Vor Durchführung von Installations- oder Wartungsarbeiten stellen Sie bitte sicher, dass die Digitalanzeige von der Versorgungsspannung getrennt ist.
2. Setzen Sie die Digitalanzeige nur bestimmungsgemäß ein: In technisch einwandfreiem Zustand. Unter Beachtung der Bedienungsanleitung und den allgemeinen Sicherheitsbestimmungen.
3. Beachten Sie länder- und anwendungsspezifische Bestimmungen
4. Die Digitalanzeige ist nicht geeingent für den explosionsgeschützten Bereich und den Einsatzbereichen, die in EN 61010 Teil 1 ausgeschlossen sind.
5. Die Digitalanzeige darf nur im ordnungsgemäß eingebautem Zustand entsprechend dem Kapitel "Technische Daten" betrieben werden.

1.3 Bestimmungsgemäßer Gebrauch

Die Digitalanzeige darf nur als Einbaugerät eingesetzt werden. Der Einsatzbereich dieser Anzeige liegt in industriellen Prozessen und Steuerungen. In den Bereichen von Fertigungsstraßen der Metall-, Holz-, Kunststoff-, Papier-, Glas- und Textilindustrie u.ä. Überspannungen an den Schraubklemmen der Digitalanzeige müssen auf den Wert der Überspannungskategorie II begrenzt sein.

Wird die Digitalanzeige zur Überwachung von Maschinen oder Ablaufprozessen eingesetzt, bei denen infolge eines Ausfalls oder einer Fehlbedienung der Digitalanzeige eine Beschädigung der Maschine oder ein Unfall des Bedienungs-personals möglich ist, dann müssen Sie entsprechende Sicherheitsvorkehrungen treffen.

1.4 Beschreibung

CODIX 521

Bitte beachten: Lesen Sie zuerst Abschnitt 2 bei CODIX 524 und fahren Sie dann auf Seite 2 fort.

CODIX 522

Bitte beachten: Lesen Sie zuerst Abschnitt 2 bei CODIX 524 und fahren Sie dann auf Seite 4 fort.

CODIX 523

Bitte beachten: Lesen Sie zuerst Abschnitt 2 bei CODIX 524 und fahren Sie dann auf Seite 6 fort.

CODIX 524

Die Ausführung CODIX 524 ist ein Universalgerät und verhält sich je nach ein ge stell ter Grund be triebs art wie

• der Impulszähler CODIX 521 (ab Seite 2) oder
• der Frequenzzähler CODIX 522 (ab Seite 4) oder
  • der Zeitzähler CODIX 523 (ab Seite 6)

2. Einstellung der Be triebs pa ra me ter

a. Beide Tasten auf der Vor der sei te gedrückt hal ten und Span nungs ver sorgung ein schal oder bei eingeschalteter Spannungsver-sorgung beide Tastengleichzeitig 5 s drücken
b. Auf dem Display erscheint

$$ \boxed {P r o G} $$

c. Sobald die Tasten los ge las sen werden, er scheint auf dem Display

$$ \cap \emptyset $$

c1. durch gedrückt halten der linken Taste und betätigen der rechten Taste wird der Programmiervorgang abgebrochen.

c2. durch Drücken der rechten Taste wird auf

$$ \boxed {Y E S} $$

umgeschaltet.

d. Umschalten in den ersten Parameter durch gedrückt halten der linken Taste und betätigen der rechten Taste

e. Sobald die Taste losgelassen wird, erscheint in sekündlichen Wechsel der Menütitel und die aktuelle Menüpunkteinstellung. Nach Betätigen einer Taste wird nur noch die Menüpunkteinstellung angezeigt.

f. Durch Drücken der rechten Taste wird die Me - nü punkt ein stel lung jeweils um einen Wert weiter ge schal tet. Wenn Zahlenwerte ein ge ge ben werden sollen (z.B. bei der Fak tor ein stel lung), wird mit der linken Taste zunächst die De ka de angewählt und dann mit der rech ten der Wert ein ge stellt.

g. Umschalten auf den nach sten Menüpunkt durch ge drückt halten der linken Taste und betätigen der rechten Taste.

h. Der jeweils letzte Menütitel "EndPro" ermöglicht durch An wahl von "Yes" das Ver - las sen des Programmiermenüs und die Über - nah me (Spei che rung) der neuen Werte. Wird "No" an ge wählt, be ginnt die Programmierroutine von vorne, wobei die zuletzt ein ge stell ten Werte zunächst er hal ten blei ben. Diese können nun nochmals verändert oder kon trol liert werden.

3. Programmieroutine

Der erste Menüpunkt ist die Auswahl der Grund - be triebs art. Diese legt die Funktionen des Ge rä- tes fest.

PNode

Betriebsart Impulszähler. Weiter unter 4. bei CODIX 521 auf Seite 2

Betriebsart Fre quenz zäh ler. Weiter unter 4. bei CODIX 522 auf Seite 4

Betriebsart Zeitzähler. Weiter unter 4. bei CODIX 523 auf Seite 6

Impulszähler/Po si ti ons an zei ge CODIX 521

(CODIX 524: Betriebsart Impulszähler)

1. Beschreibung

• 6-stelliger Anzeigezähler SET/RESET-Funktion
• rote LED-Anzeige, 8 mm hoch
  • Anzeigebereich von -199 999 bis 999 999
  • Vor nul len un ter drückung

- Programmierung über zwei frontseitige Tasten - Bedienerführung auf dem Display während der Programmierung

• Zählerbetriebsarten:
Zähleingang INP A + Zählrichtung INP B (Cnt.Dir)
Differenzzählung INP A – INP B (up.dn)
Summenzählung INP A + INP B (up.up)
Vor/Rückzählung INP A 90° INP B x 1 (quAd)
Vor/Rückzählung INP A 90° INP B x 2 (quAd2)
Vor/Rückzählung INP A 90° INP B x 4 (quAd4)

• optionaler Optokopplerausgang

2. Eingänge

INP A

Dynamischer Zähleingang.

INP B

Dynamischer Zähleingang.

SET/RESET

Dynamischer SET/RESET-Eingang. Dieser ist mit der roten SET/RESET-Taste parallel geschaltet und setzt den Zähler auf den eingestellten Setzwert.

3. Optokopplerausgang (optional)

Dieser wird bei Anzeigewert < 0 aktiv. Somit ist das Gerät bei subtrahierender Zählweise als einfacher Vorwahlzähler einsetzbar.

4. Programmierroutine

Nachfolgend sind die einstellbaren Parameter des Gerätes aufgeführt, die in der unten angegebenen Reihenfolge eingestellt werden können. Nach einem Durchlauf der Routine ist das Gerät voll stän dig programmiert.

Die zuerst angegebenen Werte entsprechen der Werkseinstellung

4.1 Polarität der Eingänge

npn: nach 0 V schaltend

pnp: nach +U _B schaltend

4.2 Zuschaltung des 30 Hz Filters

(INP A, INP B)

Der Filter bedämpft den Ein- gang*

30 Hz-Filter aus ( f_max )

30 Hz-Filter ein

4.3 Zählerbetriebsart

Zähleingang und Zählrichtungs- eingang

INP A: Zähleingang

INP B: Zählrichtungseingang

Differenzzählung

INP A: Zähleingang addierend

INP B: Zähleingang subtrahierend

Summenzählung

INP A: Zähleingang addierend

INP B: Zähleingang addierend

Phasendiskriminator

INP A: Zähleingang 0°

INP B: Zähleingang 90°

Phasendiskriminator mit Impulsverdopplung

INP A: Zähleingang 0°

INP B: Zähleingang 90°

Jede Flanke von INP A wird gezählt

Phasendiskriminator mit

Impulsvervierfachung

INP A: Zähleingang 0°

INP B: Zähleingang 90°

Jede Flanke von INP A und INP B wird gezählt.

4.4 Multiplikationsfaktor

Faktor von 00.0001 bis 99.9999 einstellbar. Dezimalpunkt fest auf 4 Nachkommastellen eingestellt. Eine Einstellung von „0“ wird nicht akzeptiert!

4.5 Divisionsfaktor

Faktor von 00.0001 bis 99.9999 einstellbar. Dezimalpunkt fest auf 4 Nachkom-

mastellen eingestellt. Eine Einstellung von „0“ wird nicht akzeptiert!

4.6 Dezimalpunkteinstellung

Der Dezimalpunkt legt Darstellung des Zählerstandes fest. Er hat keinen Einfluß auf die Zählung.

0 keine Dezimalstelle

0.0 eine Dezimalstelle

0.00 zwei Dezimalstellen

0.000 drei Dezimalstellen

4.7 SET/RESET-Mode

manuelle Rückstellung über die rote SET/RESET-Taste und elektrische Rückstel-lung über SET/RESET-Eingang

keine Rückstellung möglich (rote SET/RESET-Taste und SET/RESET-Eingang gesperrt)

nur elektrische Rückstellung über SET/RESET-Eingang

nur manuelle Rückstellung über rote SET/RESET-Taste

4.7 SET-Wert

Gerät wird durch rote

SET/RESET-Taste oder

SET/RESET-Eingang auf den

SET-Wert eingestellt.

999 999 (Anzahl der Nach kom - ma stel len wird durch Dezimalpunkteinstellung bestimmt)

Der unter 4.6 programmierte Dezimalpunkt wird angezeigt.

4.9 Ende der Programmierung

Programmierroutine wird noch einmal durchlaufen. Bisher eingestellte Werte können überprüft und geändert werden.

Programmierroutine wird been- det und alle ein ge stell ten Werte werden als neue Parameter über nom men.

Das Gerät ist an schließend betriebsbereit.

Tacho/Frequenzzähler CODIX 522

(CODIX 524: Betriebsart Frequenzzähler)

1. Beschreibung

• 6-stelliger Frequenzzähler
• rote LED-Anzeige, 8 mm hoch
• Anzeigebereich von 0 bis 999 999
• Vor nul len un ter drückung.
- Programmierung über zwei frontseitige Tasten
- Bedienerführung auf dem Display während der Programmierung
- Umrechnung und Anzeige des Wertes in 1/s oder 1/min
• optionaler Optokopplerausgang

2. Eingänge

INP A

Dynamischer Zähleingang.

3. Optokopplerausgang (optional)

Dieser wird bei f = 0 aktiv. Er kann somit z.B. eine Still stands an zei ge aktivieren.

4. Programmierroutine

Nachfolgend sind die einstellbaren Parameter des Gerätes aufgeführt, die in der unten angegebenen Reihenfolge eingestellt werden können. Nach einem Durchlauf der Routine ist somit das Gerät vollständig programmiert.

Die zuerst angegebenen Werte entsprechen der Werkseinstellung

4.1 Polarität der Eingänge

npn: nach 0 V schal tend

pnp: nach +U _B schaltend

4.2 Zuschaltung des 30 Hz Filters

Der Filter bedämpft den Eingang*

30 Hz-Filter aus ( f_max )

30 Hz-Filter ein

4.3 Multitplikationsfaktor

Faktor von 00.0001 bis 99.9999 einstellbar. De zi mal punkt fest auf 4 Nachkommastellen ein ge - stellt. Eine Einstellung von „0“ wird nicht akzeptiert!

4.4 Divisionsfaktor

Faktor von 00.0001 bis 99.9999 einstellbar. De zi mal punkt fest auf 4 Nachkommastellen ein ge - stellt. Eine Einstellung von „0“ wird nicht akzeptiert!

4.5 Dezimalpunkteinstellung

Der Dezimalpunkt definiert die Auflösung im gewählten Messbereich 1/min oder 1/sec

0 keine De zi mal stel le

0.0 eine De zi mal stel le

0.00 zwei De zi mal stel len

0.000 drei De zi mal stel len

4.6 Displaymode

Umrechnung und Anzeige des Wertes in 1/s

Umrechnung und Anzeige des Wertes in 1/min

4.7 Maximale Wartezeit

Dieser Wert gibt an, wie lange bei gestarteter Mes sung gewartet werden soll, bis 0 angezeigt wird.

Maximale Wartezeit 00,1 s (minimaler Wert)

Maximale Wartezeit 99,9 s

4.8 Ende der Programmierung

Programmierroutine wird noch einmal durchlaufen. Bisher eingestellte Werte können überprüft und geändert werden.

Programmierroutine wird been- det und alle ein ge stell ten Werte werden als neue Parameter über nom men. Das Gerät ist an schlie ßend betriebsbereit.

Zeitzähler CODIX 523

(CODIX 524: Betriebsart Zeitzähler)

1. Beschreibung

- 6-stelliger Zeitzähler mit SET/RESET-Funktion

- rote LED-Anzeige, 8 mm hoch

• Anzeigebereich von 0 bis 999 999

- Laufanzeige: bei aktiver Zählung blinkt der Dezi mal punkt der niederwertigsten Dekade.

- Programmierung über zwei frontseitige Tasten

- Bedienerführung auf dem Display während der Programmierung

- Betriebsarten bei Zeitmessung

– Zeitmessung wenn INP B nicht aktiv (GAtE.Lo)

– Zeitmessung wenn INP B aktiv (GatE.hi)

- Start/Stop der Zeitmessung mit Flanke INP B (Inb.Inb)

- Start der Zeitmessung mit Flanke INP A, Stop der Zeitmessung mit Flanke INP B (InA.Inb)

- Zeitmessbereich h; min; s; h.min.s

- Optionaler Optokopplerausgang

2. Eingänge

INP A

Starteingang (je nach eingestellter Eingangsart) INP B

Start/Stop oder Toreingang (je nach eingestellter Ein gangs art)

SET/RESET-Eingang

Dynamischer SET/RESET-Eingang. Dieser ist mit der SET/RESET-Taste parallel geschaltet und setzt den Zähler auf den eingestellten Setzwert.

3. Optokopplerausgang (optional)

Bei aktiver Zeitmessung wird der Ausgang mit einer Fre quenz von 1 Hz abwechselnd aktiv und inaktiv.

4. Programmierroutine

Nachfolgend sind die einstellbaren Parameter des Gerätes aufgeführt, die in der unten angegebenen Reihenfolge eingestellt werden können. Nach einem Durchlauf der Routine ist somit das Gerät vollständig programmiert.

Die zuerst angegebenen Werte entsprechen der Werkseinstellung

4.1 Polarität der Eingänge

npn: nach 0 V schal tend

pnp: nach +U _B schaltend

4.2 Zuschaltung des 30 Hz Filters (INP A, INP B)

Der Filter bedämpft den Eingang*

30 Hz-Filter aus Start/Stop-Eingänge unbedämpft

30 Hz-Filter ein Bedämpfung der Start/Stop Eingänge zur Ver wen dung mit me cha ni schen Kontakten.

4.3 Eingangsart

Start		dP	Der Dezimalpunkt legt die Auflösung der pro gram mier ten Zeiteinheit fest.
GrtElo	Start/Stop über Inp B. Zeitmessung wenn Inp B (Tor) nicht aktiv oder offen		0 10.0 1/10 (0,1)0.00 1/100 (0,01)0.000 1/1000 (0,001)
GrtEhi	Start/Stop über Inp B. Zeitmessung wenn Inp B (Tor) aktiv (High-Pegel bei pnp; Low-Pegel bei npn)	0.000	4.6 SET/RESET-Mode
Inb Inb	Zeitmessung wird mit INP B ge star tet und gestoppt (LOW-HIGH Flanke bei pnp; HIGH-LOW Flan ke bei npn). Jede aktive Flanke ändert Zählstatus.	rESnɔd
		nRnEL	manuelle Rückstellung über rote SET/RESET-Taste und elek tri sche Rückstellung über SET/RESET-Eingang
InR Inb	Zeitmessung wird mit INP A ge star tet, mit INP B gestoppt. (LOW-HIGH Flanke bei pnp; HIGH-LOW Flanke bei npn)	no rES	keine Rückstellung mög lich (rote SET/RESET-Taste und SET/RESET-Eingang gesperrt)
		EL rES	nur elektrische Rückstellung über SET/RESET-Eingang
4.4 Betriebsart			nur manuelle Rückstell ung über die rote SET/RESET-Taste
tPnodE		nRnRE
SEC	Zeiteinheit Sekunden (De zi mal punkt ein stel lung bestimmt Auf lö sung*)	4.8 SET-Wert
		SEtPt
Prrn	Zeiteinheit: Minuten (De zi mal - punkt ein stel lung bestimmt Auf - lö sung*)	000000	Gerät wird durch rote SET/RESET-Taste oder SET/RESET-Eingang auf den SET-Wert eingestellt. SET-Wert 0 ...999 999 bzw. 99.59.59 (Anzahl der Nach - kom ma stel len wird durch Dezi-malpunkteinstellung bestimmt)
hour	Zeiteinheit: Stunden (De zi mal - punkt ein stel lung bestimmt Auf - lö sung*)
hnn,nS	Zeiteinheit: Stunden:Minuten:Sekunden (De zi mal punkt ein stel lung wird übersprungen)	4.8 Ende der Programmierung
		EndPro
		no	Programmierroutine wird noch einmal durchlaufen. Bisher eingestellte Werte können überprüft und geändert werden.
*0, 0.1, 0.01, 0.001 bedeutet: Zeitmessung in 0, 0.1, 0.01, 0.001 Zeiteinheiten		yes	Programmierroutine wird been-det und alle ein ge stell ten Werte werden als neue Parameter über nom men. Das Gerät ist an schlie ßend betriebsbereit.
* bei Prellimpulsen, z.B. bei Kontakten

* bei Prellimpulsen, z.B. bei Kontakten

5. Technische Daten

Spannungsversorgung

DC-Versorgung: 10 ... 30 V DC/max. 55 mA mit Verpolschutz

Anzeige: 6-stellige rote 7-Segment LED-Anzeige, 8 mm hoch

Datensicherung: EEPROM

Polarität der Eingänge:

Programmierbar, npn oder pnp für alle Eingänge

Eingangswiderstand:

ca. 5 kOhm

Zählfrequenz CODIX 521:

Versorgung DC:	24 V	12 V	10 ...30 V
Eingangspegel: Standard			5V
typ. Low Pegel:	2,5 V	2,0 V	1,0 V
typ. High Pegel:	22,0 V	10 V	4,0 V
Fmax*:	kHz	kHz	kHz
CntDir	60	20	8
UpDown	25	15	8
Up.Up	25	15	8
Quad1	25	15	8
Quad2	25	15	8
Quad4	15	15	8

Zählfrequenz CODIX 522:

Frequenzmessung

Genauigkeit <0,1 %

Messprinzip:

< 38 Hz: Periodendauermessung

38 Hz: Torzeitmessung

Torzeit = 26,3 ms

Versorgung:	24 V	12 V	10 ...30 V
Eingangspegel: Standard			5V
typ. Low Pegel:	2,5 V	2,0 V	1,0 V
typ. High Pegel:	22,0 V	10 V	4,0 V
Fmax*:	kHz	kHz kHz
Tacho	60	20	8

Zeitmessbereiche CODIX 523:

Sekunden 0,001 s ... 999999 s

Minuten 0,001min ... 999999 min

Stunden 0,001 h ... 999999 h

h.min.s 00 h 00 min 01 s

99 h 59 min 59 s

Genauigkeit <50 ppm

Mindestimpulsdauer des Rücksetzeingangs: 5 ms

Schaltpegel der Eingänge:

Standard-Pegel: Low: 0 ... 0,2 x UB [V DC] High: 0,6 x UB ... 30 V DC

4 ... 30 V DC Pegel: Low: 0 ... 2 V DC

High: 4 ... 30 V DC

Impulsform: beliebig*,

Schmitt-Trigger-Eingang

Optokopplerausgang (optional):

NPN-Optokoppler mit offenem Kollektor und offenem Emitter; max. Schaltleistung: 30 V DC/10 mA

*bei maximaler Frequenz Rechteckimpulse 1:1

Betriebstemperatur:

-20 ... +65 °C bei 10 ... 26 V DC

-20 ... +55 °C bei >26 ... 30 V DC

Lagertemperatur:

$$ - 2 5 \dots + 7 0 ^ {\circ} \mathrm{C} $$

Höhe bis 2000 m

EMV:

Störabstrahlung EN 55 011 Klasse B

Störfestigkeit EN 61 000-6-2

Gehäuse:

Schalttafelgehäuse: 48 x 24 mm

nach DIN 43700, RAL7021, dunkelgrau

Gewicht: ca. 50 g

Schutzart: IP 65 (frontseitig)

Reinigung: Die Frontseiten der Geräte

dürfen nur mit einem wei- chen, mit Wasser ange- feuchteten Tuch gereinigt werden.

6. Anschlussbelegung

ohne Optokoppler

1 10 ... 30 V DC

20V GND

3 INP A

4 INP B (Codix 522: n.c.)

5 SET/RESET (Codix 522: n.c.)

mit Optokoppler

1 10 ... 30 V DC

20V GND

3 INP A

4 INP B (Codix 522: n.c.)

1 Frontrahmen für Spannbügelbefestigung, für Einbauquerschnitt 50 x 25 mm

1 Frontrahmen für Schraubbefestigung, für Einbauquerschnitt 50 x 25 mm

1 Dichtung

1 Bedienungsanleitung multilingual

8. Bestellschlüssel:

6.521.01X.3X0

6.522.01X.3X0

6.523.01X.3X0

6.524.01X.3X0

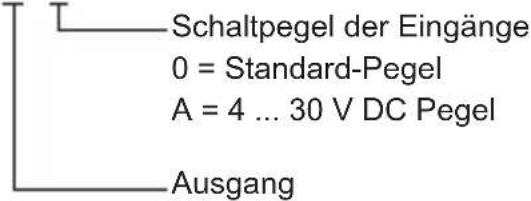

Schaltpegel der Eingänge 0 = Standard-Pegel A = 4 ... 30 V DC Pegel Ausgang

1 = Optokoppler-Ausgang

2 = kein Ausgang

50 25 32±0.1 13

1 Senkung Af3, DIN 74

Zähl- und Sensortechnik

Schubertstrasse 47

D-78054 Villingen-Schwenningen

Germany

Phone [phone]

Fax [phone]

[e-mail]

www.kuebler.com
