| Tipo di prodotto | Contatore di tempo (display digitale) a 6 decadi con funzione SET/RESET di preimpostazione |
| Marca | Kübler |
| Modello | Codix 523 |
| Dimensioni della custodia | 48 x 24 mm (secondo DIN 43700) |
| Foro di incasso | 22,2+0,3 x 45+0,6 mm o 25 x 50 mm a seconda del telaio utilizzato |
| Peso | Circa 50 g |
| Alimentazione | 10...30 V CC, max. 55 mA, con protezione contro l'inversione di polarità |
| Display | LED rossi, 6 decadi 7 segmenti, altezza 8 mm |
| Campo di visualizzazione | Da 0 a 999 999 (secondi, minuti o ore) o 00:00:01 a 99:59:59 |
| Unità di tempo programmabili | Secondi, minuti, ore o formato HH:MM:SS |
| Modalità di misura del tempo | Gate basso/alto, avvio/arresto tramite INP B, avvio tramite INP A e arresto tramite INP B |
| Funzione di preimpostazione | Manuale (tasto SET/RESET) e/o elettrica (ingresso SET/RESET) |
| Uscita opzionale | Optoaccoppiatore NPN (collettore/emettitore aperto, max. 30 V CC / 10 mA) – lampeggia a 1 Hz quando il contatore è attivo |
| Programmazione | Tramite due tasti sul frontale, guidata da messaggi sul display |
| Memorizzazione dei dati | EEPROM |
| Temperatura ambiente | -20... +65 °C (10...26 V CC) / -20... +55 °C (26...30 V CC) |
| Temperatura di stoccaggio | -25... +70 °C |
| Grado di protezione | IP 65 (frontale) |
| Manutenzione e pulizia | Pulire il frontale solo con un panno morbido umido |
| Sicurezza | Utilizzare solo in perfette condizioni; spegnere l'alimentazione prima della manutenzione; non utilizzare in zone esplosive; rispettare la norma EN 61010 |
| Contenuto della confezione | Display, flangia di fissaggio, telaio per fissaggio a flangia (50 x 25 mm), telaio per fissaggio a vite (50 x 25 mm), guarnizione, manuale multilingue |
Domande frequenti - Codix 523 Kübler
Domande degli utenti su Codix 523 Kübler
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Strumenti di misura in formato PDF gratuitamente! Trova il tuo manuale Codix 523 - Kübler e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Codix 523 del marchio Kübler.
MANUALE UTENTE Codix 523 Kübler
5 SET/RESET (Codix 522, n.c.)
6 Emitter
7 Collector


9. Abmessungen:
7. Lieferumfang:
1 Digitalanzeige
1 Spannbügel
5 SET/RESET (Codix 522, n.c.)
6 Emitter
7 Collector


9. Dimensions:
22.2^+0,3 × 45^+0,6 ~mm
Front bezel


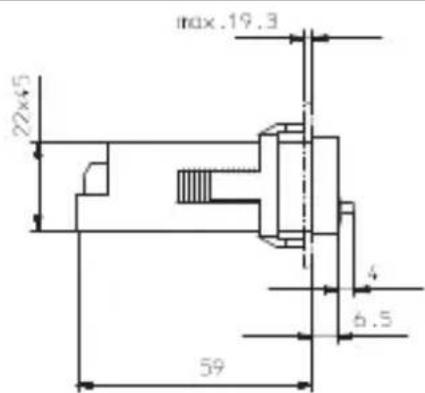

20×45 max.19.3 m 59 4 6.5
1.1 Istruzioni per la sicurezza e avvertenze
Utilizzare questi visualizzatori solo

– in maniera conforme alla loro destinazione
- se la loro condizione tecnica è perfetta
- osservando le istruzioni di utilizzo e le norme generali di sicurezza.
1.2 norme generali di sicurezza.
- Prima di qualsiasi lavoro d'installazione o di manutenzione, accertarsi che l'alimentazione del visualizzatore digitale sia interrotta.
- Utilizzare questo visualizzatore solo in maniera conforme alla sua destinazione: La sua condizione tecnica deve essere perfetta. Osservare le istruzioni di utilizzo e le norme generali di sicurezza.
- Rispettare le norme specifiche al paese e all'utilizzatore.
- Il visualizzatore digitale non conviene per delle zone che presentino rischi d'esplosione, né per i campi d'utilizzo esclusi della norma EN 61010, Parte 1.
- Il visualizzatore digitale deve funzionare solo se è stato inserito a regola d'arte, in conformità con le prescrizioni del capitolo "Caratteristiche tecniche generali".
1.3 Utilizzazione in conformità
Il visualizzatore digitale può essere utilizzato solo in qualità d'apparecchiatura incassata. Questo prodotto trova la sua applicazione nei processi industriali ed i comandi, nel campo delle linee di produzione delle industrie metallurgiche, del legno, delle materie plastiche, della carta, del vetro, dei tessili eccetera. Le sovratensioni ai terminali dell'apparecchiatura devono essere limitate ai valori della categoria di sovratensione II. Se il visualizzatore digitale è utilizzato per la sorveglianza di macchine o di processi ove, in caso di guasto o di errori di manipolazione dell'apparecchio, possano presentarsi rischi di danni alla macchina o d'incidenti per gli operatori, l'utente deve assumere le appropriate misure di sicurezza.
1.4 Descrizione
CODIX 521
Attenzione: Leggere in primo luogo il paragrafo 2 di CODIX 524, poi continuare alla pagina 2.
CODIX 522
Attenzione: Leggere in primo luogo il paragrafo 2 di CODIX 524, poi continuare alla pagina 4.
CODIX 523
Attenzione: Leggere in primo luogo il paragrafo 2 di CODIX 524, poi continuare alla pagina 6.
CODIX 524
Il modello CODIX 524 è stato concepito in modo tale da farne un apparecchio universale. Secondo il modo di funzionamento selezionato, esso si comporta come
- il contatore di impulsi CODIX 521 (vedi pagina 2) oppure
- il frequenzimetro CODIX 522 (vedi pagina 4) oppure
- il contatore di tempo CODIX 523 (vedi pagina 6)
2. Regolazione dei parametri di funzionamento
a. Premere i due tasti sulla parte anteriore e mettere l'apparecchio sotto tensione o, qualora l'apparecchio sia sotto tensione, premere i due tasti per 5 secondi.
b. Sul display compare il seguente messaggio
$$ \boxed {P r o G} $$
c. Al rilascio dei tasti, il display visualizza
$$ \boxed {0 0} $$
c1. Mantenere il tasto sinistro premuto, poi premere il tasto destro per interrompere l'operazione di programmazione.
c2. Premere il tasto destro. Il display indica
$$ \boxed {Y E S} $$
d. Mantenere il tasto sinistro premuto, poi premere il tasto destro per richiamare il primo parametro.
e. Al rilascio dei tasti, compare, ad intervalli di un secondo, il titolo del menu e la regolazione del punto del menu in essere. Premere un tasto: la visualizzazione alternata cessa ed il display indica solo la regolazione del punto del menu.
f. Un impulso sul tasto destro consente di passare al valore successivo del parametro in fase di regolazione. Per inserire dei dati numerici (per esempio al momento della regolazione del fattore), selezionare prima la decade tramite il tasto sinistro, poi regolare il suo valore con il tasto destro.
g. Mantenere il tasto sinistro premuto, poi pre- mere il tasto destro per richiamare il punto successivo del menu.
h. L'ultimo parametro del menu "EndPro" permette, selezionando "Yes", di uscire dal menu di programmazione e di salvare i nuovi valori. Selezionando "no", la programmazione riparte dall'inizio, conservando gli ultimi valori inseriti. In questo modo, è possibile controllarli e modificarli di nuovo.
3. Routine di programmazione
Il primo punto del menu è la selezione del modo di funzionamento base. Determina le funzioni dell'apparecchio.
Node

Modo contatore di impulsi. Continuare al paragrafo 4. di CODIX 521 alla pagina 2

Modo frequezimetro. Continuare al paragrafo 4. di CODIX 522 alla pagina 4

Modo contatore di tempo. Continuare al paragrafo 4. di CODIX 523 alla pagina 6
Contatore di impulsi/Indicatore di po sizi one CODIX 521
(CODIX 524: modo contatore di impulsi)
1. Descrizione
- Contatore con display a 6 decadi con funzione SET/RESET
- Display a LED rossi, altezza 8 mm
-
Campo di visualizzazione -199 999 .. 999 999
-
Soppressione degli zeri in testa
- Programmazione tramite due tasti sulla parte frontale
- Programmazione guidata tramite messaggi sul display
- Modi di funzionamento del contatore:
Entrata di conteggio INP A + senso di conteggio INP B (Cnt.Dir)
Conteggio differenziale INP A – INP B (up.dn) Somma INP A + INP B (up.up)
Conteggio progressivo/regressivo INP A 90° INP B x 1 (quAd)
Conteggio progressivo/regressivo INP A 90° INP B x 2 (quAd2)
Conteggio progressivo/regressivo INP A 90° INP B x 4 (quAd4) - Uscita tramite accoppiatore ottico in opzione
2. Entrate
INP A
Entrata di conteggio dinamica.
INP B
Entrata di conteggio dinamica.
SET/RESET
Entrata dinamica di SET/RESET, accoppiata in parallele con il tasto SET/RESET rosso. Regola il contatore sul valore predefinito.
3. Uscita tramite accoppiatore ottico (in opzione)
L'accoppiatore ottico è attivato per un valore visualizzato < 0. Ciò consente di utilizzare l'apparecchio come contatore semplice nel caso di un conteggio regressivo.
4. Routine di programmazione
I parametri regolabili dell'apparecchio sono indicati di seguito nell'ordine in cui sono visualizzati sul display. Perciò, la programmazione dell'apparecchio è completata dopo un ciclo di programmazione.
I primi valori indicati corrispondono a quelli regolati in fabbrica
4.1 Polarità delle entrate


npn: commutazione a 0 V

pnp: commutazione a +U _B
4.2 Attivazione del filtro 30Hz (INP A, INP B)

Il filtro permette di impostare la frequenza max di conteggio all'ingresso*

Filtro 30 Hz disattivato ( f_max )

Filtro 30 Hz attivato
4.3 Modo di funzionamento del contatore


Entrata di conteggio e entrata di senso di conteggio
INP A: Entrata di conteggio
INP B: Entrata di senso di con- teggio

Conteggio differenziale
INP A: Entrata di conteggio progressivo
INP B: Entrata di conteggio regressivo

Somma
INP A: Entrata di conteggio progressivo
INP B: Entrata di conteggio progressivo

Discriminatore di fase
INP A: Entrata di conteggio 0°
INP B: Entrata di conteggio 90°

Discriminatore di fase con rad- doppiamento degli impulsi
INP A: Entrata di conteggio 0°
INP B: Entrata di conteggio 90°
Ogni fronte di INP A viene contata.

Discriminatore di fase con quadruplicazione degli impulsi
INP A: Entrata di conteggio 0°
INP B: Entrata di conteggio 90°
Ogni fronte di INP A e di INP B viene contata.
4.4 Fattore di moltiplicazione


Fattore regolabile da 00.0001 a 99.9999. Punto decimale fisso regolato a 4 decimali.

La regolazione a "0" non è accettata.
4.5 Fattore di divisione


Fattore regolabile da 00.0001 a 99.9999. Punto decimale fisso regolato a 4 decimali.

La regolazione a "0" non è accettata.
4.6 Regolazione del punto decimale

Il punto decimale determina la rappresentazione del valore di conteggio. Non ha nessun effetto sul conteggio.

0 nessuna decimale
0.0 una decimale
0.00 due decimali

0.000 tre decimali
4.7 Modo SET/RESET


Ripristino manuale tramite il tasto SET/RESET rosso ed elettrico tramite l'entrata SET/RESET

Nessun ripristino (tasto SET/RESET rosso ed entrata SET/RESET disattivati)

Solo ripristino elettrico tramite l'entrata SET/RESET

Solo ripristino manuale tramite il tasto SET/RESET rosso
4.7 Valore SET
SEPT
000000
Il posizionamento dell'apparecchio su un valore predefinito è attivato tramite il tasto SET/RESET rosso o tramite l'entrata SET/RESET.
999999
Valore SET 0 ...999 999 oppure 99.59.59 (il numero di decimali è determinato dalla regolazione del punto decimale)
4.9 Fine della programmazione
EndPro
no
La programmazione è realizzata ancora una volta. I valori inseriti possono essere controllati e modificati.
YES
La programmazione è conclusa ed i valori inseriti sono presi in considerazione come nuovi parametri. Ora, l'apparecchio è pronto per il funzionamento.
Tachimetro/Frequenzimetro CODIX 522
(CODIX 524: modo frequenzimetro)
1. Descrizione
• Frequenzimetro a 6 decadi
• Display a LED rossi, altezza 8 mm
- Campo di visualizzazione 0 .. 999 999
- Soppressione degli zeri in testa.
- Programmazione tramite due tasti sulla parte frontale
- Programmazione guidata tramite messaggi sul display
- Conversione e visualizzazione del valore in 1/s o 1/min
- Uscita tramite accoppiatore ottico in opzione
2. Entrate
INP A
Entrata di conteggio dinamica.
3. Uscita tramite accoppiatore ottico
(in opzione)
L'accoppiatore ottico è attivato per f = 0. Ciò consente di attivare per esempio una indicazione macchina ferma.
4. Routine di programmazione
I parametri regolabili dell'apparecchio sono indicati di seguito nell'ordine in cui sono visualizzati sul display. Perciò, la programmazione dell'apparecchio è completata dopo un ciclo di programmazione.
I valori indicati in alto corrispondono a quelli regolati in fabbrica.
I primi valori indicati corrispondono a quelli regolati in fabbrica
4.1 Polarità delle entrate
InPol
oP_0
npn: commutazione a 0 V
P P
pnp: commutazione a +U _B
4.2 Attivazione del filtro 30Hz
Filter
Il filtro permette di impostare la frequenza max di conteggio all'ingresso*
oFF
Filtro 30 Hz disattivato (f _max )
on
Filtro 30 Hz attivato
4.3 Fattore di moltiplicazione
F R c t o r
000001
Fattore regolabile da 00.0001 a 99.9999. Punto decimale fisso regolato a 4 decimali.
999999
La regolazione a "0" non è accettata.
4.4 Fattore di divisione
d78750
010000
Fattore regolabile da 00.0001 a 99.9999. Punto decimale fisso regolato a 4 decimali.
999999
La regolazione a "0" non è accettata.
4.5 Regolazione del punto decimale
dP
Il punto decimale determina la risoluzione
8
0 nessuna decimale
0.000
0.0 una decimale
0.00 due decimali
0.000 tre decimali
* dove si verifica una pendolazione, per esempio con i contatti
4.6 Modo di visualizzazione


Conversione e visualizzazione del valore in 1/s

Conversione e visualizzazione del valore in 1/min
4.7 Attesa massima
Questo valore indica quanto tempo il sistema deve aspettare un impulso, la misura essendo attiva, prima di visualizzare 0.


Attesa massima 00,1 s (valore minimo)

Attesa massima 99,9 s
4.8 Fine della programmazione


La programmazione è realizzata ancora una volta. I valori inseriti possono essere controllati e modificati.

La programmazione è conclusa ed i valori inseriti sono presi in considerazione come nuovi parametri. Ora, l'apparecchio è pronto per il funzionamento.
Contatore di tempo CODIX 523
(CODIX 524: modo contatore di tempo)
1. Descrizione
- Contatore di tempo a 6 decadi, con funzione SET/RESET
- Display a LED rossi, altezza 8 mm
- Campo di visualizzazione 0..999 999
- Soppressione degli zeri in testa.
- Indicazione di funzionamento: il punto decima- le della decade più bassa lampeggia quando il conteggio è attivo.
- Programmazione tramite due tasti sulla parte frontale
- Programmazione guidata tramite messaggi sul display
- Modi di funzionamento per la misura di tempo
- Misura se INP B non è attivo (GAtE.Lo)
– Misura se INP B è attivo (GatE.hi) -
Start/Stop della misura tramite fronte INP B (Inb.Inb)
-
Start della misura tramite fronte INP A, Stop della misura tramite fronte INP B (InA.Inb)
- Campi di misura di tempo h; min; s; h.min.s
- Uscita tramite accoppiatore ottico in opzione
2. Entrate
INP A
Entrata di Start (secondo il tipo d'entrata selezionato)
INP B
Entrata di Start/Stop o entrata di porta (secondo il tipo d'entrata selezionato)
Entrata SET/RESET
Entrata dinamica di SET/RESET, accoppiata in parallele con il tasto SET/RESET rosso. Regola il contatore sul valore predefinito.
3. Uscita tramite accoppiatore ottico (in opzione)
Quando il conteggio è attivo, quest'uscita è alternativamente attivata e disattivata ad una frequenza di 1 Hz.
4. Routine di programmazione
I parametri regolabili dell'apparecchio sono indicati di seguito nell'ordine in cui sono visualizzati sul display. Perciò, la programmazione dell'apparecchio è completata dopo un ciclo di programmazione.
I primi valori indicati corrispondono a quelli regolati in fabbrica
4.1 Polarità delle entrate


npn: commutazione a 0 V

pnp: commutazione a +U _B
4.2 Attivazione del filtro 30Hz (INP A, INP B)


Filtro 30 Hz disattivato Entrate di Start/Stop non amortizzate

Filtro 30 Hz attivato Amortizzamento delle entrate di Start/Stop per un comando per contatti meccanici.
4.3 Tipo d'entrata
5tRc t
GREELo
Start/Stop tramite Inp B. Misura di tempo se Inp B (porta) non è attivo o è aperto.
GREEN
Start/Stop tramite Inp B. Misura di tempo se Inp B (porta) è attivo (livello alto per pnp; livello basso per npn)
lab LAB
Start e Stop della misura di tempo tramite INP B (fronte d'impulso ascendente per pnp; fronte discendente per npn). Ogni fronte attiva modifica lo stato del conteggio.
In8 Inb
Start della misura di tempo tramite INP A, Stop tramite INP B. (fronte d'impulso ascendente per pnp; fronte discendente per npn)
4.4 Modo di funzionamento
3Pode
SEC
Unità di tempo: secondi (la regolazione del punto decimale determina la risoluzione*)
P210
Unità di tempo: minuti (la regolazione del punto decimale determina la risoluzione*)
hour
Unità di tempo: ore (la regolazione del punto decimale determina la risoluzione*)
hPP7-5
Unità di conteggio: Ore:Minuti:Secondi (la regolazione del punto decimale è ignorata)
*0, 0.1, 0.01, 0.001 significa: misura di tempo in 0, 0.1, 0.01, 0.001 unità di tempo
4.5 Regolazione del punto decimale
dP
Il punto decimale determina la risoluzione dell'unità di tempo programmata.
0
0 1
0.0 1/10 (0,1)
0000
0.00 1/100 (0,01)
0.000 1/1000 (0,001)
4.6 Modo SET/RESET
rESn2d
P78nEL
Ripristino manuale tramite il tasto SET/RESET rosso ed elettrico tramite l'entrata SET/RESET
no rES
Nessun ripristino (tasto SET/RESET rosso ed entrata SET/RESET disattivati)
EL rES
Solo ripristino elettrico tramite l'entrata SET/RESET
P18orE
Solo ripristino manuale
4.8 Valore SET
SEPT
000000
Il posizionamento dell'apparec- chio su un valore predefinito è attivato tramite il tasto SET/RESET rosso otramite l'en- trata SET/RESET.
999999
Valore SET 0 ...999 999 oppure 99.59.59 (il numero di decimali è determinato dalla regolazione del punto decimale)
4.8 Fine della programmazione
EndPro
00
La programmazione è realizzata ancora una volta. I valori inseriti possono essere controllati e modificati.
YES
La programmazione è conclusa ed i valori inseriti sono presi in considerazione come nuovi parametri. Ora, l'apparecchio è pronto per il funzionamento.
5. Caratteristiche tecniche
Tensione d'alimentazione
Alimentazione CC: 10 ... 30 V CC/max. 55 mA Con protezione contro le inversioni di polarità
Display: 6 decadi, LED rossi a 7 segmenti, altezza 8 mm
Memorizzazione dei dati: EEPROM
Polarità delle entrate:
Programmabile, npn o pnp per tutte le entrate
Resistenza d'entrata:
circa. 5 kOhm
Frequenza di conteggio CODIX 521:
| Alimentazione CC: | 24 V 12 | V 10 ...30 V | |
| Livello: Standard 5 | V | ||
| typ. Low: 2,5 V 2,0 | V | 1,0 V | |
| typ. High: | 22,0 V | 10 V | 4,0 V |
| Fmax*: kHz | kHz | kHz | |
| CntDir | 60 | 20 | 8 |
| UpDown 25 | 15 | 8 | |
| Up.Up | 25 | 15 | 8 |
| Quad1 | 25 | 15 | 8 |
| Quad2 | 25 | 15 | 8 |
| Quad4 | 15 | 15 | 8 |
Frequenza di conteggio CODIX 522:
Precisione <0,1 %
Principio di misura:
< 38 Hz: Misura di durata di periodo
38 Hz: Misura del tempo di porta tempo di porta 26,3 ms
| Alimentazione CC: | 24 V | 12 V | 10 ...30 V |
| Livello: Standard 5V | |||
| typ. Low: 2,5 V | 2,0 V | 1,0 V | |
| typ. High: | 22,0 V 10 V | 4,0 V | |
| Fmax*: kHz | kHz | kHz | |
| Tacho | 6 | 20 | 8 |
Campi di misura del tempo CODIX 523:
Secondi 0,001 s ... 999999 s
Minuti 0,001min ... 999999 min
Ore 0,001 h ... 999999 h
h.min.s 00 h 00 min 01 s
99 h 59 min 59 s
Precisione <50 ppm
Durata minima dell'impulso sull'entrata di rimessa a zero: 5 ms
Livello di commutazione delle entrate: Livello standard:
Low: 0 ... 0,2 x UB [V CC]
High: 0,6 x UB ... 30 V CC
Livello 4 ... 30 V DC:
Low: 0 ... 1 V CC
High: 4 ... 30 V CC
Forma degli impulsi:
qualsiasi*, entrata tramite trigger di Schmitt
Uscita tramite accoppiatore ottico
(in opzione): Accoppiatore ottico NPN con collettore e emettitore aperti; capacità di commu- tazione max: 30 V CC/10 mA
Temperatura ambiente:
-20 ... +65 °C a 10 ... 26 V DC
-20 ... +55 °C a >26 ... 30 V DC
Temperatura di immagazzinamento:
-25 ... +70 °C
Altitudine: fino a 2000 m
CEM:
Emissione di parassiti EN 55 011 Classe B Immunità ai parasiti EN 61 000-6-2
Contenitore:
Per montaggio in pannello:48 x 24 mm in accordo con DIN 43700, RAL7021, grigio scuro
Peso: circa 50 g
Grado di protezione:
IP 65 (frontale)
Pulizia: Le parti frontali degli appa- recchi devono essere puli- te esclusivamente con uno straccio morbido umido.
6. Collegamenti
1 10 ... 30 V DC
2 0 V GND
3 INP A
4 INP B (Codix 522: n.c.)
5 SET/RESET (Codix 522: n.c.)
Uscita tramite
accoppiatore ottico
1 10 ... 30 V DC
2 0 V GND
3 INP A
4 INP B (Codix 522: n.c.)
5 SET/RESET (Codix 522, n.c.)
6 Emitter
7 Collector
7. La consegna include
1 Display digitale
1 Staffa di fissaggio
1 frontale per montaggio con viti, pannelo 50x25
1 clip per lannello di montaggio, pannelo 50x50
1 Sigillare
1 Manuale operativo multilingua
9. Dimensioni
Uscita
1 = Uscita tramite accoppiatore ottico
2 = Nessun'uscita
1 Af3, DIN 74
Temperatura ambiente:
-20 ... +65 °C a 0 ... 26 V DC -20 ... +55 °C a >26 ... 30 VDC
