BEDIENUNGSANLEITUNG 60.4512.01 TFA

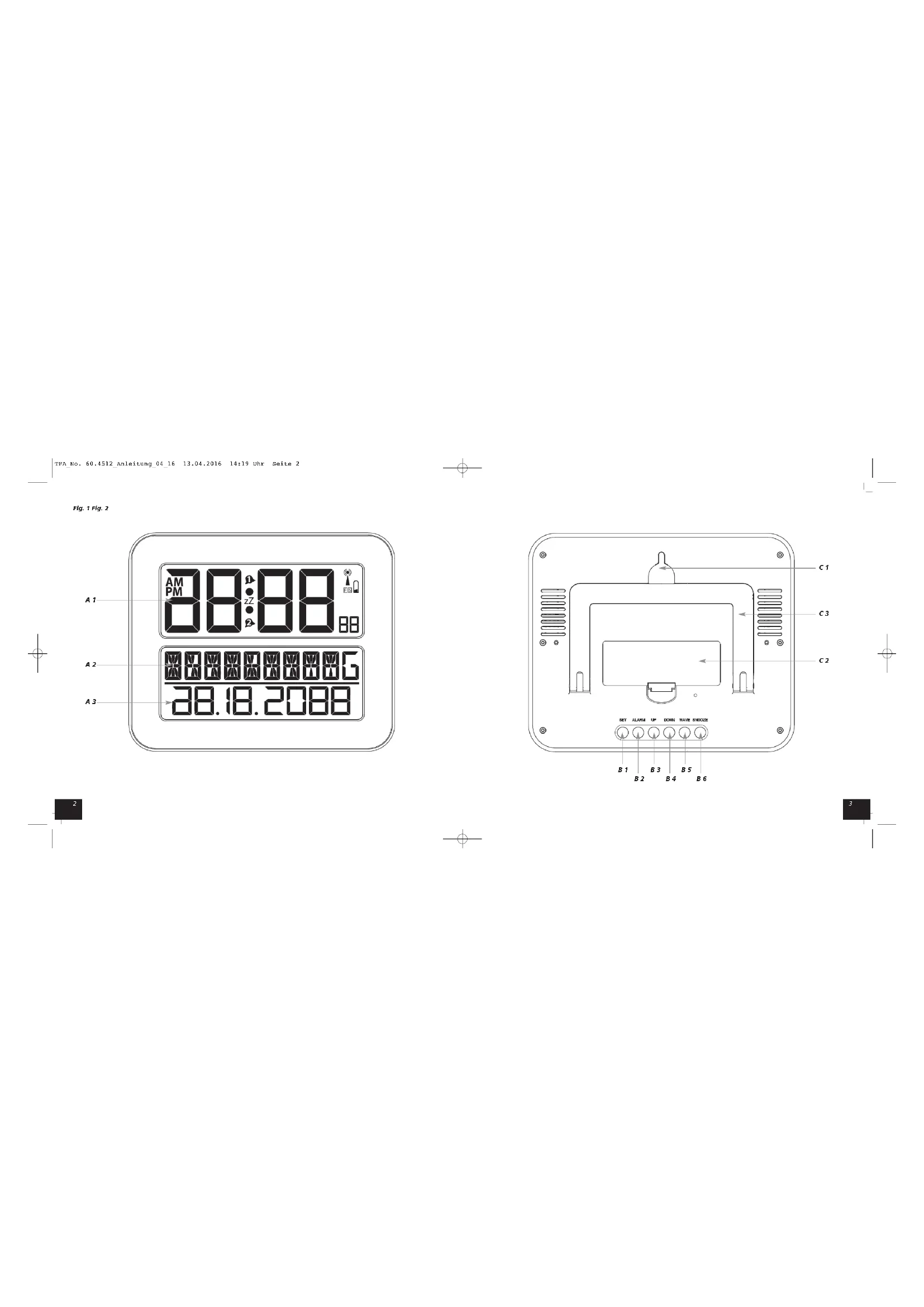

Bedienungsanleitung Instruction manual Mode d’emploi Instrucciones de uso Gebruiksaanwijzing Istruzioni per l'uso Kat. Nr. 60.4512 RoHS TFA_No. 60.4512_Anleitung_04_16 13.04.2016 14:19 Uhr Seite 132 Fig. 1 Fig. 2 A 2 A 3 A 1 C 1 C 2 C 3 B 1 B 2 B 3 B 4 B 5 B 6 TFA_No. 60.4512_Anleitung_04_16 13.04.2016 14:19 Uhr Seite 254 TimeLine MAX – Funkuhr mit Datum

TimeLine MAX – Funkuhr mit Datum

Wichtige Hinweise zur Produktsicherheit!

• Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und Erschütterungen aus.

• Vor Feuchtigkeit schützen.

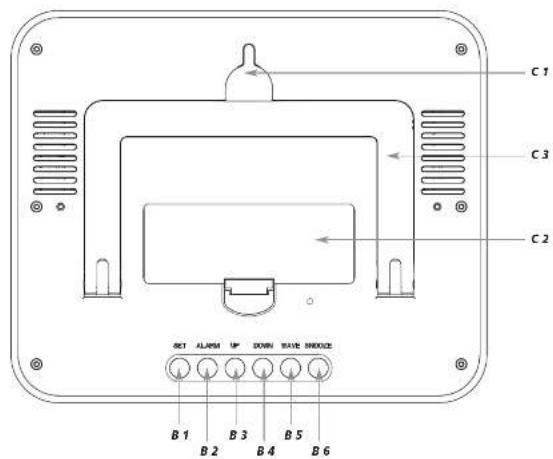

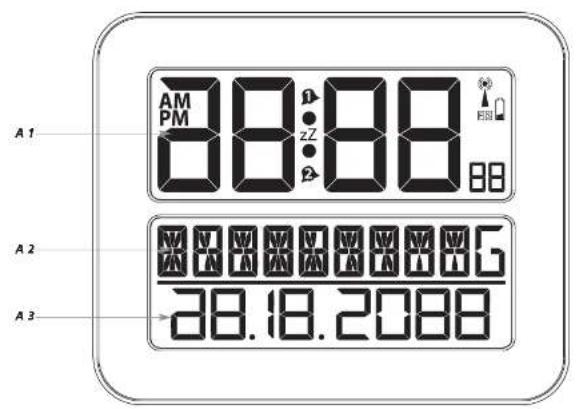

A: Display-Anzeige (Fig. 1): A 1: Uhrzeit, Sekunden, Symbole A 2: Wochentag A 3: Datum B: Tasten (Fig. 2): B 1: SET Taste B 2: ALARM Taste B 3: UP Taste B 4: DOWN Taste B 5: WAVE Taste B 6: SNOOZE Taste C: Gehäuse (Fig. 2): C 1: Wandaufhängung C 2: Batteriefach C 3: Ständer (ausklappbar)

• Ziehen Sie die Schutzfolie vom Display.

• Öffnen Sie das Batteriefach und legen Sie vier neue Batterien 1,5 V AA polrichtig ein.

• Schließen Sie das Batteriefach wieder.

• Ein kurzer Signalton ertönt und es werden alle Segmente kurz angezeigt.

6.1 Empfang der Funkzeit

• Die Uhr versucht nun, das Funksignal zu empfangen und das DCF-Empfangszeichen blinkt. Wenn der Zeitcode nach 3-10 Minuten empfangen wurde, werden die funkgesteuerte Zeit, das Datum, der Wochentag und das DCF-Empfangszeichen ständig im Display angezeigt.

• Sie können die Initialisierung auch manuell starten.

• Halten Sie die WAVE Taste für drei Sekunden gedrückt.

• Das DCF-Empfangszeichen blinkt.

• Unterbrechen Sie den Empfangsversuch, indem Sie die WAVE Taste noch einmal drücken. Das DCF-Empfangszeichen verschwindet.

• Der DCF-Signalempfang findet täglich um 1:00, 2:00, 3:00, 4:00 und 5:00 Uhr morgens statt. Ist der Empfang bis 5:00 Uhr nicht erfolgreich, so findet der nächste Empfangsversuch wieder um 1:00 Uhr morgens statt. Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.

1. Bevor Sie mit dem Gerät arbeiten

• Lesen Sie sich bitte die Bedienungsanleitung genau durch. So werden Sie mit Ihrem neuen Gerät vertraut, lernen alle Funktionen und Bestandteile kennen, erfahren wichtige Details für die Inbetriebnahme und den Umgang mit dem Gerät und erhalten Tipps für den Störungsfall.

• Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Gerätes und die Gefährdung Ihrer gesetz- lichen Mängelrechte durch Fehlgebrauch.

• Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, übernehmen wir keine Haftung.

• Beachten Sie besonders die Sicherheitshinweise!

• Bewahren Sie diese Bedienungsanleitung gut auf!

3. Einsatzbereich und alle Vorteile Ihres neuen Gerätes

• Besonders übersichtliche Darstellung mit ausgeschriebenem Wochentag (7 Sprachen) und vollständigem Datum

• Zur einfachen Zeitorientierung, ideal auch für Senioren

• Funkuhr mit höchster Genauigkeit und manueller Einstellmöglichkeit

• Zwei Weckalarme mit Snooze-Funktion

• Ideal für zuhause, das Büro, das Wartezimmer, den Eingangs- oder Empfangsbereich und als Geschenk

• Zum Aufstellen oder an die Wand hängen

4. Zu Ihrer Sicherheit

• Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Verwenden Sie das Produkt nicht anders, als in dieser Anleitung dargestellt wird.

• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet. Vorsicht!

• Bewahren Sie das Gerät und die Batterien außerhalb der Reichweite von Kindern auf.

• Batterien nicht ins Feuer werfen, kurzschließen, auseinandernehmen oder aufladen. Explosionsgefahr!

• Batterien enthalten gesundheitsschädliche Säuren. Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien mög- lichst schnell ausgetauscht werden. Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unterschiedlichen Typs. Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige Schutzhandschuhe und Schutzbrille tragen! TFA_No. 60.4512_Anleitung_04_16 13.04.2016 14:19 Uhr Seite 376 TimeLine MAX – Funkuhr mit Datum

TimeLine MAX – Funkuhr mit Datum

8.1.1 Einstellung der Spracheinstellung für den Wochentag

Im Einstellungsmodus können Sie die Sprachauswahl für den Wochentag auswählen: Deutsch (GERMAN), Französisch (FRENCH), Spanisch (SPANISH), Italienisch (ITALIAN), Dänisch (DANISH), Niederländisch (DUTCH) und Englisch (ENGLISH).

8.1.2 Einstellung der 12- und 24 Stunden-Anzeige

• Mit der UP Taste können Sie im Normalmodus das 12- oder 24-Stunden-Zeitsystem auswählen.

• Im 12-h-System erscheint AM oder PM (nach 12 Uhr) auf dem Display.

8.1.3 Einstellung der zweiten Uhrzeit

• Halten Sie die DOWN Taste im Normalmodus für zwei Sekunden gedrückt.

• F erscheint im Display.

• Halten Sie die SET Taste gedrückt.

• Die Stundenanzeige und F beginnen zu blinken.

• Drücken Sie die UP oder DOWN Taste, um die Stunden einzustellen.

• Bestätigen Sie die Eingabe mit der SET Taste.

• Im Display erscheint die zweite Uhrzeit.

• Halten Sie die DOWN Taste noch einmal gedrückt, um in den Normalmodus zurückzukehren.

• F und die zweite Uhrzeit verschwinden.

8.2 Einstellung der Weckalarme

Drücken Sie die SET Taste im Normalmodus, um in den Alarmmodus zu gelangen.

• A1 und 0:00 (Voreinstellung) oder die zuletzt eingestellte erste Weckzeit wird auf dem Display angezeigt.

• Halten Sie die SET Taste gedrückt.

• Die Stundenanzeige blinkt.

• Stellen Sie mit der UP oder DOWN Taste die Stunden ein.

• Bestätigen Sie die Eingabe mit der SET Taste und stellen Sie die Minuten ein.

• Bestätigen Sie die Eingabe mit der SET Taste.

• Auf dem Display erscheint die eingestellte Weckzeit.

• Drücken Sie die SET Taste noch einmal, um eventuell die zweite Weckzeit auf die gleiche Weise einzustellen.

• Drücken Sie die SET Taste noch einmal, um zur aktuellen Uhrzeit zurückzukehren.

8.2.1 Aktivieren und Deaktivieren des Weckalarms

Um die jeweilige Alarm-Funktion zu aktivieren und zu deaktivieren, drücken Sie die ALARM Taste im Normalmodus.

• Das entsprechende Symbol , , + oder kein Alarmsymbol erscheint im Display.

• Wenn die eingestellte Weckzeit erreicht ist, beginnt der Wecker zu klingeln.

• Das entsprechende Alarmsymbol blinkt.

• Drücken Sie auf eine beliebige Taste und der Alarm wird beendet.

• Es gibt drei verschiedene Empfangssymbole: blinkt - Empfang aktiv bleibt stehen - Empfang erfolgreich kein Symbol - kein Empfang / Uhrzeit manuell einstellen

• Falls die Funkuhr kein DCF-Funksignal empfangen kann (z.B. wegen Störungen, Übertragungsdistanz, etc.), kann die Zeit manuell eingestellt werden. Das DCF-Empfangszeichen verschwindet und die Uhr arbeitet dann wie eine normale Quarz-Uhr (siehe „Manu- elle Einstellungen”).

7. Hinweis zum Empfang der Funkzeit

Die Zeitübertragung erfolgt von einer Cäsium Atom-Funkuhr, die von der Physikalisch Technischen Bundesanstalt in Braunschweig betrieben wird. Die Abweichung beträgt weniger als 1 Sekunde in einer Million Jahren. Die Zeit ist kodiert und wird von Mainflingen in der Nähe von Frankfurt am Main durch ein DCF-77 (77.5 kHz) Frequenzsignal übertragen mit einer Reichweite von ca. 1.500 km. Ihre Funkuhr empfängt das Signal, wandelt es um und zeigt immer die exakte Zeit an. Auch die Umstellung von Sommer- und Win- terzeit erfolgt automatisch. Während der Sommerzeit erscheint S im Display. Der Empfang hängt hauptsächlich von der geogra- phischen Lage ab. Im Normalfall sollten innerhalb des Radius von 1.500 km ausgehend von Frankfurt bei der Übertragung keine Pro- bleme auftauchen. Bitte beachten Sie folgende Hinweise:

Es wird empfohlen, einen Abstand von mindestens 1,5 – 2 Metern zu eventuell störenden Geräten wie Computerbildschirmen und Fernsehgeräten einzuhalten.

In Stahlbetonbauten (Kellern, Aufbauten) ist das empfangene Signal natürlicherweise schwächer. In Extremfällen wird empfohlen, das Gerät in Fensternähe zu platzieren und/oder durch Drehen das Funksignal besser zu empfangen.

Nachts sind die atmosphärischen Störungen meist geringer und ein Empfang ist in den meisten Fällen möglich. Ein einziger Emp- fang pro Tag genügt, um die Genauigkeit zu gewährleisten und Abweichungen unter 1 Sekunde zu halten.

• Halten Sie die UP oder DOWN Taste im jeweiligen Einstellmodus gedrückt, gelangen Sie in den Schnelllauf.

Das Gerät verlässt automatisch den Einstellmodus, wenn länger Zeit keine Taste gedrückt wird.

8.1 Manuelle Einstellungen

Halten Sie die SET Taste im Normalmodus für zwei Sekunden gedrückt.

Die Jahresanzeige (2011 - Voreinstellung) fängt an zu blinken und Sie können mit der UP oder DOWN Taste das Jahr einstellen.

Drücken Sie die SET Taste noch einmal und Sie können nun nacheinander den Monat, den Tag, die Stunde, die Minute und die Sprache für den Wochentag (GERMAN - Voreinstellung) ansteuern und mit der UP oder DOWN Taste einstellen.

Bestätigen Sie die Eingabe mit der SET Taste.

Bei erfolgreichem Empfang des DCF-Signals wird die manuell eingestellte Zeit überschrieben. TFA_No. 60.4512_Anleitung_04_16 13.04.2016 14:19 Uhr Seite 498 TimeLine MAX – Funkuhr mit Datum

TimeLine MAX – Funkuhr mit Datum

Wenn Ihr Gerät trotz dieser Maßnahmen immer noch nicht funktioniert, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben.

Dieses Produkt wurde unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recycelt und wiederverwendet werden können. Batterien und Akkus dürfen keinesfalls in den Hausmüll! Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationaler oder lokaler Bestimmungen abzugeben. Die Bezeichnungen für enthaltene Schwermetalle sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet. Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur umweltgerech- ten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten abzuge- ben.

13. Technische Daten

Spannungsversorgung: Batterien 4 x 1,5 V AA (nicht inklusive) Gehäusemaße: 258 x 30 (120) x 212 mm Gewicht: 540 g (nur das Gerät) TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim. Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden. Die neuesten technischen Daten und Informationen zu Ihrem Produkt finden Sie unter Eingabe der Artikel-Nummer auf unserer Homepage.

EU-KONFORMITÄTSERKLÄRUNG

Wir erklären hiermit, dass diese Funkanlage die wesentlichen Anforderungen der RED Direktive 2014/53/EU erfüllt. Eine Kopie der unterschriebenen und mit Datum versehenen Konformitätserklärung erhalten Sie auf Anfrage unter [e-mail]. www.tfa-dostmann.de 04/16

• Wird der Alarm nicht unterbrochen, schaltet sich der ansteigende Alarmton automatisch nach ein paar Minuten aus und aktiviert sich erneut zur gleichen Weckzeit wieder.

• Das Alarmsymbol bleibt im Display stehen.

• Wenn der Wecker klingelt, drücken Sie die SNOOZE Taste, um die Snooze-Funktion zu aktivieren.

• Ist die Snooze-Funktion aktiviert, blinkt Zz auf dem Display.

• Der Alarm wird für die Dauer von 6 bis 7 Minuten unterbrochen.

• Drücken Sie die ALARM Taste, um die Alarm- und Snooze-Funktion auszuschalten.

• Das Alarm- und das Snooze-Symbol verschwinden.

9. Aufstellen und Befestigen

• Hängen Sie das Gerät mit einem stabilen Nagel oder einer Schraube mit Dübel an der Aufhängevorrichtung auf. Sie können das Gerät auch mit dem ausklappbaren Ständer auf einer glatten Oberfläche aufstellen.

10. Pflege und Wartung

• Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel verwenden!

• Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden.

• Bewahren Sie Ihr Gerät an einem trockenen Platz auf.

10.1 Batteriewechsel

• Sobald das Batteriesymbol erscheint, wechseln Sie bitte die Batterien.

• Öffnen Sie das Batteriefach und legen Sie vier neue Batterien 1,5 V AA polrichtig ein.

• Schließen Sie das Batteriefach wieder.

11. Fehlerbeseitigung

Problem Lösung Keine Anzeige auf dem Gerät ➜ Batterien polrichtig einlegen ➜ Batterien wechseln Kein DCF Empfang ➜ WAVE Taste für drei Sekunden gedrückt halten, um den Empfang zu aktivieren ➜ Empfangsversuch in der Nacht abwarten ➜ Anderen Aufstellort für das Gerät wählen ➜ Uhrzeit manuell einstellen ➜ Beseitigen der Störquellen ➜ Neuinbetriebnahme des Gerätes gemäß Anleitung Unkorrekte Anzeige ➜ Batterien wechseln TFA_No. 60.4512_Anleitung_04_16 13.04.2016 14:19 Uhr Seite 51110 TimeLine MAX – Radio-controlled clock with date
