BEDIENUNGSANLEITUNG VCharge 100 Duo VOLTCRAFT

Multifunktionsladegerät „V-CHARGE 100 DUO“

Best.-Nr. 1388391 Seite 2 - 59

Operating Instructions

Multifunctional charger „V-CHARGE 100 DUO“

Item No. 1388391 Page 60 - 117

Notice d'emploi

1. Einführung 4
2. Symbol-Erklarung 4
3. Bestimmungsgemäß Verwendung 5
4. Lieferumfang 6
5. Sicherheitshinweise 6

a) Allgemein 6
b)Netzkabel/Netzspannung. 7
c) Aufstellort 8
d) Betrieb 9

1. Akku-Hinweise 11

a) Allgemein 11
b) Zusätzliche Informationen zu Lithium-Akkus. 13

1. Verwendbare Akkutypen 15

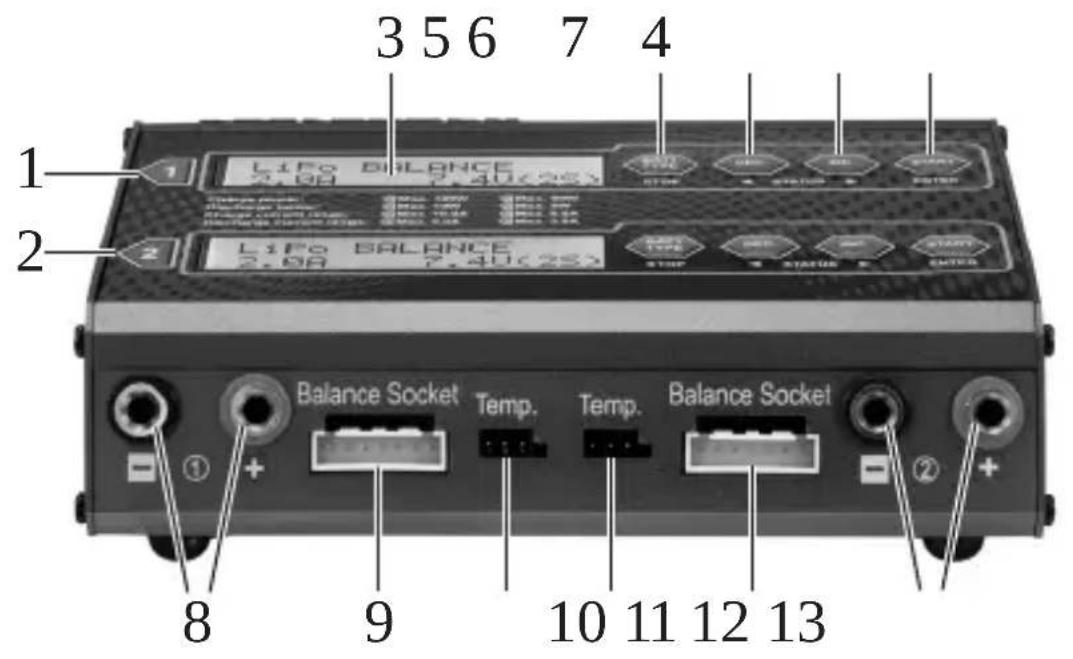

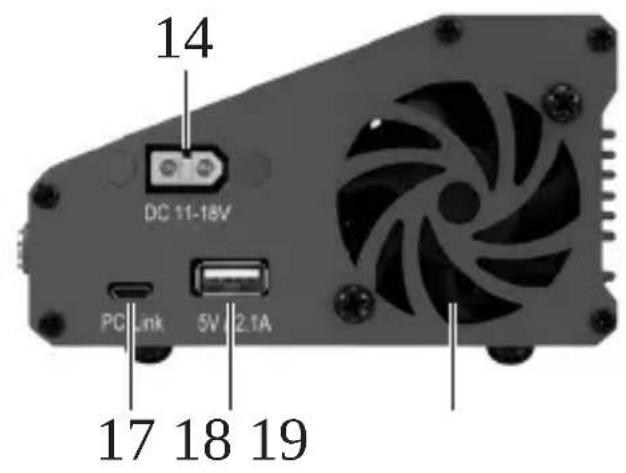

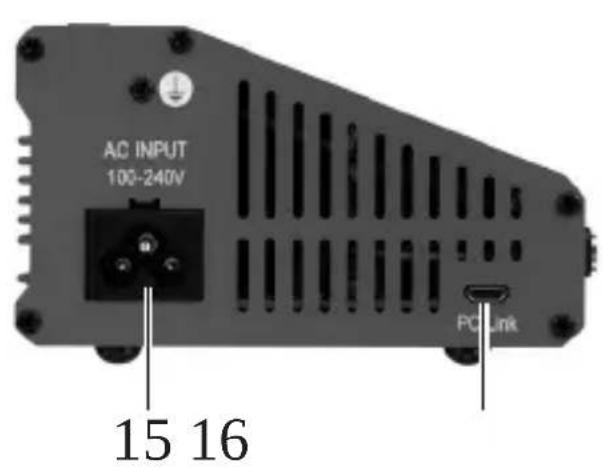

2. Bedienelemente 16
3. Inbetriebnahme 18

a) Anschluss an die Spannungs-/Stromversorgung 18
b) Anschluss eines Akkus an das Ladegerät 19
c) Allgemeine Informationen zur Bedienung der Menus 22

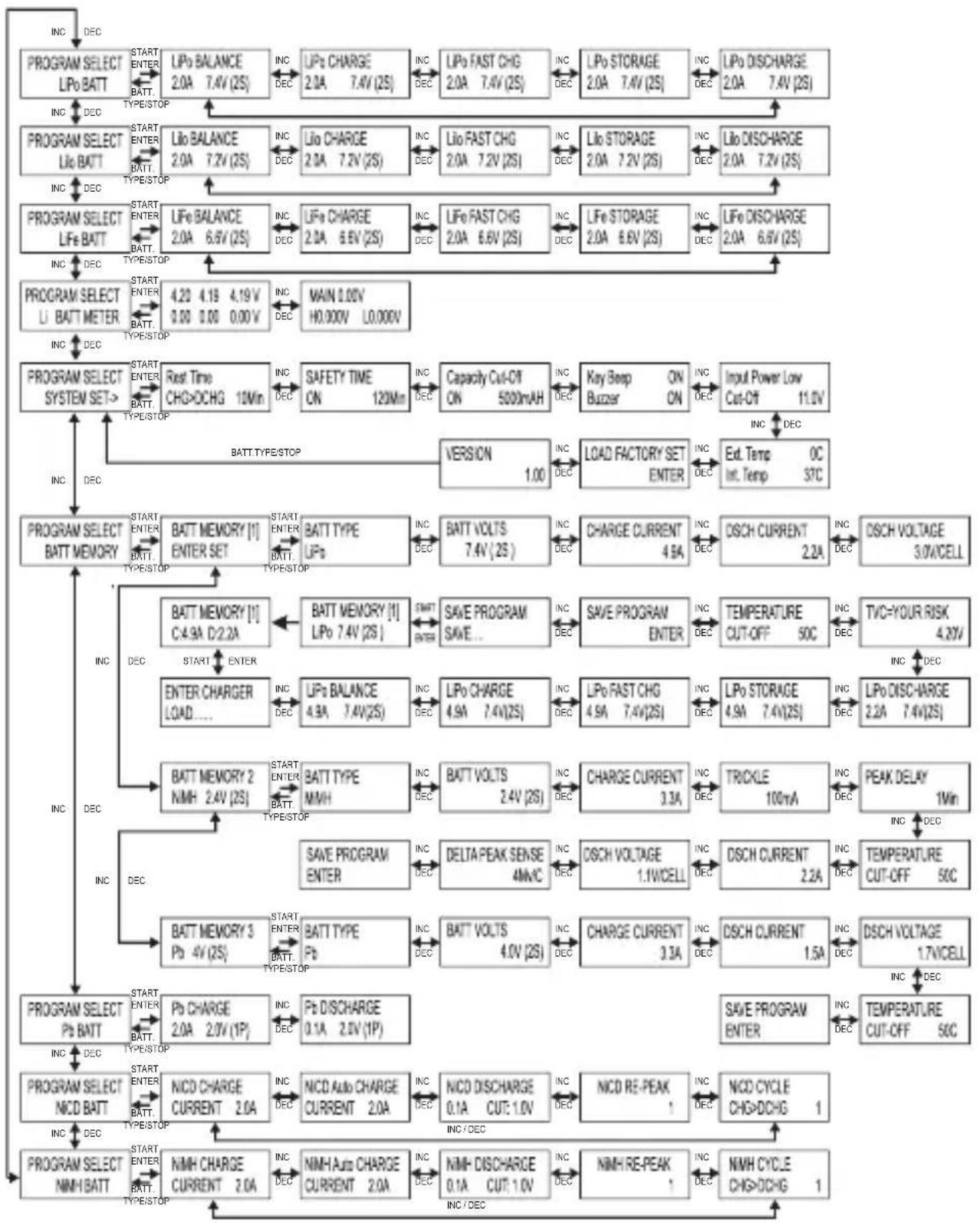

1. Menüstruktur 23
2. Lithium-Akkus (LiPo, Lilon, LiFe) 24

a) Allgemein 24
b) Akku ohne Balancer-Anschluss laden ("CHARGE") 25

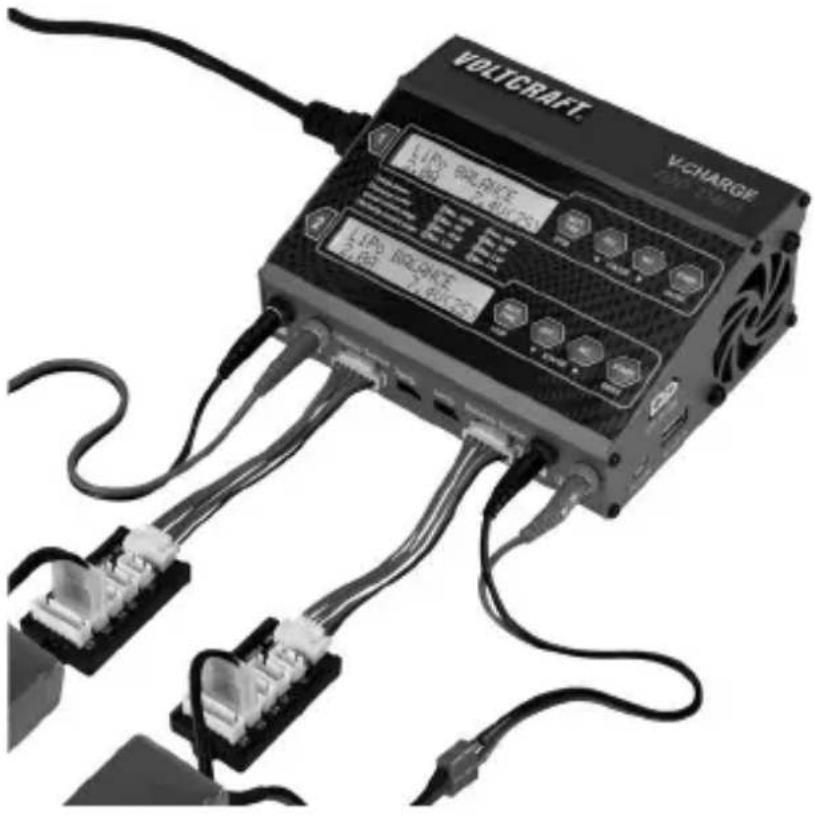

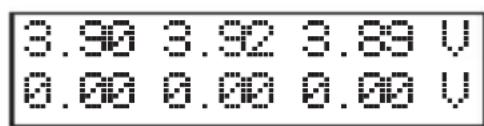

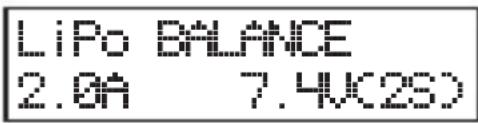

c) Akku mit Balancer-Anschluss laden ("BALANCE") 27
d) Schnellladung ("FAST CHG") 29
e) Akku einlagemn (STORAGE" 29
f) Akku entladen ("DISCHARGE") 30

Seite

1. NiMH- und NiCd-Akkus 31

a) Allgemein 31
b) Akku laden ("CHARGE") 31

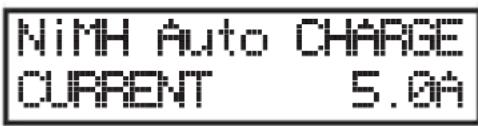

c) Automatischer Lademodus ("Auto CHARGE") 33
d) Akku nochmals nachladen ("RE-PEAK") 33
e) Akku entladen ("DISCHARGE") 35
f) Zyklus-Programm ("CYCLE") 36

1. Bleiakkus (Pb) 38

a) Allgemein 38
b) Akku laden ("CHARGE") 38
c) Akku entladen ("DISCHARGE") 40

1. Akkudaten speichern/laden 42

a) Akkudaten auswahlen/einstellen 42
b) Akkudaten speichern. 47
c) Akkudaten laden 48

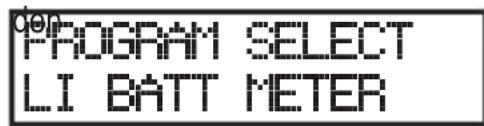

1. Spannungsanzeige für Lithium-Akkus 49
2. System-Einstellungen 50
3. USB-Ausgang 53
4. PC-Software 54
5. Warnmeldungen im Display 55
6. Informationen des Ladegerats 57
7. Wartung und Reinigung 58
8. Entsorgung 58

a) Allgemein 58
b) Batterien und Akkus 58

1. Technische Daten 59

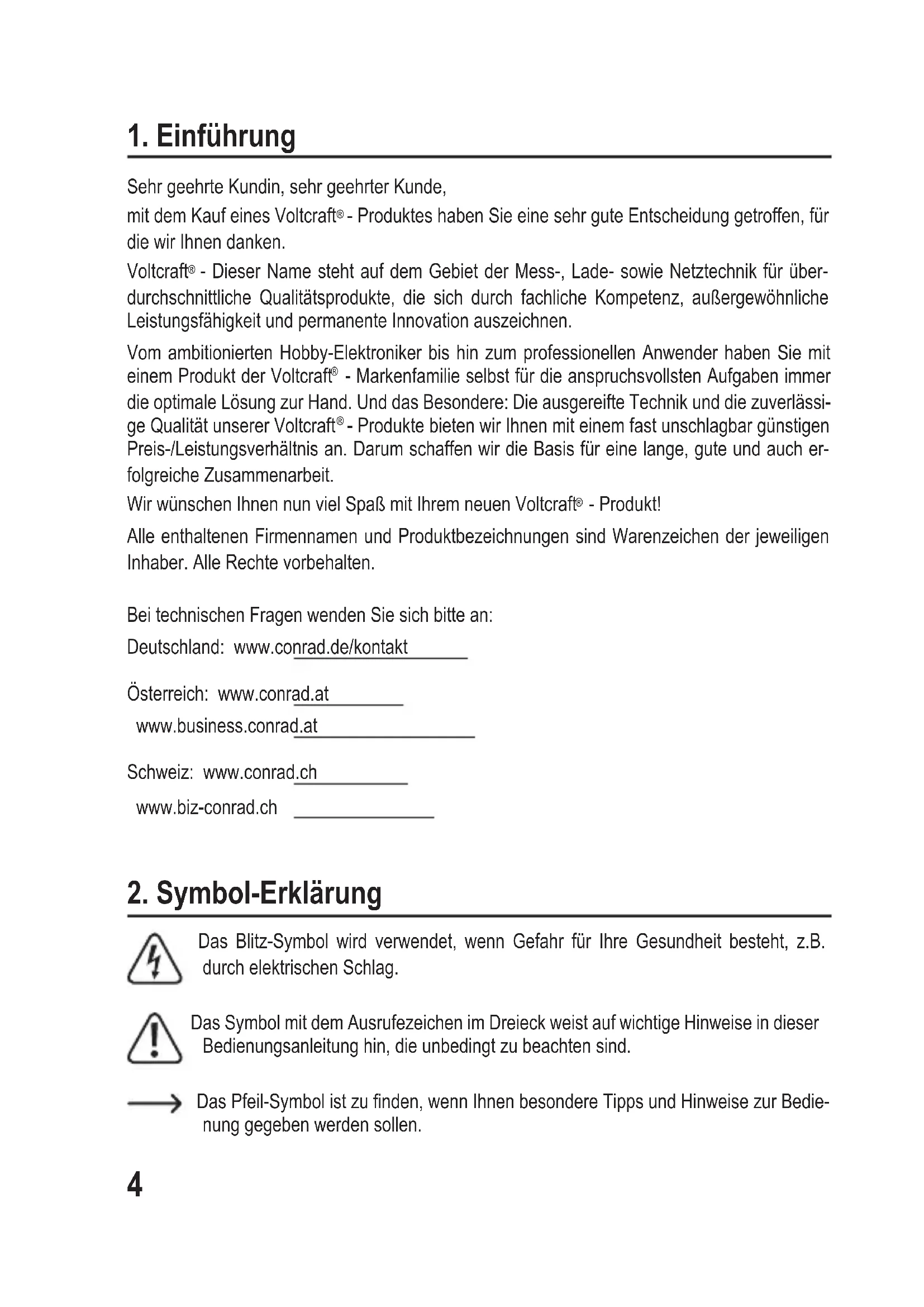

1. Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

mit dem Kauf eines Voltcraft® - Produktes haben Sie eine sehr gute Entscheidung getroffen, für die wir Ihnen danken.

Volkcraft® - Dieser Name steht auf dem Gebiet der Mess-, Lade- sowie Netztechnik für überdurchschnittliche Qualitätsprodukte, die sich durch fachliche Kompetenz, außergewöhnliche Leistungsfähigkeit und permanente Innovation auszeichnen.

Vom ambitionierten Hobby-Elektroniker bis hin zum professionellen Anwender haben Sie mit einem Produkt der Voltcraft® - Markenfamilie selbst für die anspruchsvollsten Aufgaben immer die optimale Lösung zur Hand. Und das Besondere: Die ausgereife Technik und die zuverlässige Qualität unserer Voltcraft® - Produkte bieten wir Ohnen mit einem fast unschlagbar günstigen Preis-/Leistungsverhältnis an. Darum schaffen wir die Basis für eine lange, gute und auch erfolgreiche Zusammenarbeit.

Wir wünschen Ihnen nun viel Spaß mit ihrem neuen Voltcraft® - Produkt!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bei technischen Fragen wenden Sie sichitte an:

Deutschland: www.conrad.de/kontakt

Österreich: www.conrad.at

Schweiz: www.conrad.ch

www.biz-conrad.ch

2. Symbol-Erklärung

Das Blitz-Symbol wird verwendet, wenn Gefahr für ihre Gesundheit besteht, z.B. durch elektrischen Schlag.

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Das Pfeil-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

3. Bestimmungsgemäß Verwendung

Das Ladegerät dient zum Auf- und Entlagen von Akkus des Typs NiMH/NiCd (1 - 15 Zellen), LiPo/Lilon/LiFe (1 - 6 Zellen) sowie für Bleiakkus (1 - 10 Zellen, 2 V - 20 V).

Es stehen 2 voneinander unabhängige Ausgänge (Lade-/Entladekanäle) zur Verfügung, deren Bedienung jeweils über ein zweizeiliges, beleuchtetes LC-Display und vier Bedientasten erfolgt.

Ausgang #1:

Der Ladestrom kann zwischen 0,1 A und 10,0 A eingestellt werden (abhängig von der Zellenzahl/Akkuspannung). Die maximale Ladeleistung beträgt 100 W.

Der Entladestrom kann zwischen 0,1 A und 6,0 A eingestellt werden (abhängig von der Zellenzahl/Akkuspannung). Die maximale Entladeleistung beträgt 10 W.

Ausgang #2:

Der Ladestrom kann zwischen 0,1 A und 5,0 A eingestellt werden (abhängig von der Zellenzahl/Akkuspannung). Die maximale Ladeleistung beträgt 50 W.

Der Entladestrom kann zwischen 0,1 A und 2,0 A eingestellt werden (abhängig von der Zellenzahl/Akkuspannung). Die maximale Entladeleistung beträgt 5 W.

Die kombinierte Gesamt-Ladeleistung für Kanal 1+2 beträgt 100 W.

Das Ladegerät bietet außerdem je Ausgang einen Anschluss für einen externen Temperaturfuhler (nicht im Lieferumfang, als Zubehör bestellbar) zur Akkuüberwachung. Für mehrzellige Lithium-Akkus ist für jeder Ausgang ein Balancer integriert (im Lieferumfang befinden sich zwei passende externe XH-Adapter für Akkus mit 2 - 6 Zellen).

Das Ladegerät verfügt über ein eingebautes Netzteil, so dass der Betrieb an der Netzspannung (100 - 240 V/AC, 50/60 Hz) ermöglich wird. Das Ladegerät kann jeder alternative auch an einer stabilisierten Gleichspannung von 11 - 18 V/DC betrieben werden (z.B. über einen externen KFZ-Bleiakku oder ein geeignetes Netzteil).

Die Sicherheitshinweise und alle anderen Informationen dieser Bedienungsanleitung sind unbedingt zu beachten!

Lesen Sie die Bedienungsanleitung sorgfältig und aufmerksam durch, bewahren Sie sie für späteres Nachschlagen auf. Geben das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.

Eine andere Verwendung als zuvor beschreiben, führt zur Beschädigung theses Produktes, außer dem ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden. Das gesamte Produkt darf nicht geändert bzw. umgebaut und das Gehäuse nicht geöffnet werden!

Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.

4. Lieferumfang

Multifunktionsladegerat
-Netzkabel
- 2 x XH-Adapter
- 2 x Ladekabel (Bananenstecker zu T-Stecker)
- Software-CD
Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

5. Sicherheitshinweise

Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschemen keine Haftung. Außen dem erlischt in solchen Fällen die Gewährleistung/Garantie.

a) Allgemein

• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produkts nicht gestattet. Zerlegen Sie es niemals!
• Wartungs-, Einstellungen- oder Reparaturarbeiten)durfen nur von einem Fachmann/ einer Fachwerkstatt durchgefuhrt werden. Es sind keine für Sie einzustellenden bzw. zu wartenden Produktbestandteile im Geräteinneren.
• Das Produkt ist kein Spielzeug, es führt nicht in Kinderhände! Das Produkt darf nur an einer Stelle aufgestellt, betrieben oder gelagert werden, an der es für Kinder nicht erreichen ist. Gleiches gilt für Akkus. Lassen Sie in Anwesenheit von Kindern besondere Vorsicht walten! Kinder konnten Einstellungen verändern oder den/die Akkus kurzschließen, was zu einem Brand oder zu einer Explosion führen kann. Es besteht Lebensgefahr!

chulen, Ausbildungseinrichtungen, Hobby- und Selfbhilfewerkstätten ist das Betreiben des Produkts durch geschultes Personal verantwortlich zu überwachen.

• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbands der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Diese können für Kinder zu einem gefährlichen Spielzeug werden!

• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.
• Sollten Sie sich über den korrekten Betrieb nicht im Klaren sein oder sollenen sich Fragen ergebn, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich mit uns oder einem anderen Fachmann in Verbindung.

b) Netzkabel/Netzspannung

• Der Aufbau des Produkts entspricht der Schutzklasse I. Bei Betrieb des Ladegerats über das Netzkabelarfzum Anschluss nur eine ordnungsgemäß Schutzkontakt-Netzsteckdose verwendet werden.
  Die Netzsteckdose, in die das Netzkabel eingesteckt wird, muss leicht zugänglich sein.
• Ziehen Sie den Netzstecker niemals am Kabel aus der Netzsteckdose.
• Wenn das Netzkabel oder das Ladegerät Beschädigungen aufweist, so fassen Sie es nicht an, es besteht Lebensgefahr durch einen elektrischen Schlag!

Schalten Sie zuerst die Netzspannung für die Netzsteckdose ab, an der das Netz-kabel angeschlossen ist (zugehörigen Sicherungsautomat abschalten bzw. Sicherung herausdrehen, anschließend Fehlerstromschutzschalter (Fl-Schutzschalter) abschalten, so dass die Netzsteckdose allpolig von der Netzspannung getrennt ist).

Ziehen Sie erst danach den Netzstecker aus der Netzsteckdose.

Ist das Ladegerät beschädigt, so betreiben Sie es nicht mehr. Bringen Sie das Ladegerät in eine Fachwerkstatt oder entsorgen Sie es umweltgerecht.

Ist das Netzkabel beschädigt, so entsorgen Sie das beschädigte Netzkabel umweltgerecht, verwenden Sie es nicht mehr. Tauschen Sie es gegen ein baugleiches neues Netzkabel aus.

• Das Ladegerätarf nur in trockenen, geschlossenen Innenräumen betrieben werden. Esarf nicht feucht oder nass werden.

Wird das Ladegerät über das Netzkabel betrieben, so besteht bei Feuchtigkeit/Nasse auf dem Ladegerät/Netzkabel Lebensgefahr durch einen elektrischen Schlag!

• Vermeiden Sie direkte Sonneneinstrahlung, starke Hitze oder Kälte. Halten Sie das Ladegerät fern von Staub und Schmutz. Gleiches gilt für den angeschlossenen Akku.
  Wahlen Sie für das Ladegerät einen stabilen, ebenen, sauberen und ausreichend großen Standort. Stellen Sie das Ladegerät niemals auf eine brennbare Fläche (z.B. Teppich, Tischdecke). Verwenden Sie immer eine geeignete unbrennbare, hitzefeste Unterlage.

• Halten Sie das Ladegerät fern von brennbaren oder leicht entzündlichen Materialien (z.B. Vorhänge).

• Decken Sie die Luftungsschlitze niemals ab; es besteht Überhitzungs- bzw. Brande-. gefahr. Stecken Sie keine Gegenstände in die Luftungsschlitze des Ladegerats, es besteht Lebensgefahr durch einen elektrischen Schlag!

• Blockieren Sie niemals den Lüfter in seiner Funktion. Der Lüfter lauft bei Bedarf automatisch an.

• Stellen Sie das Ladegerät nicht ohne geeigneten Schutz auf wertvolle Möbeloberflächen. Andernfalls sind Kratzspuren, Druckstellen oder Verfärbungen möglich. Gleiches gilt für den Akku.

• Verwenden Sie das Ladegerät nicht im Innenaum von Fahrzeugen.

• Das Ladegerätarf nur an einer solchen Stelle aufgestellt, betrieben oder gelagert werden, an der es für Kinder nicht erreichbar ist. Kinder konnten Einstellungen verändern oder den Akku/Akkupack kurzschreiben, was zu einem Brand oder zu einer Explosion führen kann. Es besteht Lebensgefahr!

• Vermeiden Sie die Aufstellung in unmittelbarer Höhe von starken magnetischen oder elektromagnetischen Feldern, Sendeantennen oder HF-Generatoren. Dadurch kann die Steuerelektronik beeinflusst werden.

• Stellen Sie sicher, dass die Kabel nicht gequetscht oder durch scharfe Kanten beschädigt werden. Stellen Sie keine Gegenstände auf die Kabel.

• Stellen Sie keine mit Flüssigkeit gefüllten Gefäße, Vasen oder Pflanzen auf oder geben das Ladegerät/Netzkabel.

ese Flüssigkeiten ins Ladegerät (oder in die Steckverbindungen des Netz

kabels) gelangen, wird das Ladegerät zerstört, außerdem besteht hochste Gefahr eines Lebensgefährlichen elektrischen Schlages oder eines Brandes.

Wird das Ladegerät über das Netzkabel betrieben, so schalten Sie zuerst die Netzspannung für die Netzsteckdose ab, an der das Netzkabel angeschlossen ist (zugehörigen Sicherungsautomat abschalten bzw. Sicherung hereausdrehen, anschließend Fehlerstromschutzschalter (Fl-Schutzschalter) abschalten, so dass die Netzsteckdose allpolig von der Netzspannung getrennt ist). Ziehen Sie erst danach den Netzstecker des Netzkabels aus der Netzsteckdose.

Wird das Ladegerät über den DC-Eingang (11 - 18 V/DC) betrieben, so trennen Sie das Ladegerät von der Spannungs-/Stromversorgung.

Anschließlich trennen Sie den angeschlossenen Akku vom Ladegerät. Betreiben Sie das Ladegerät nicht mehr, bringen Sie es in eine Fachwerkstatt.

d) Betrieb

• Das Ladegerät kann entweder über die Netzspannung (100 - 240 V/AC, 50/60 Hz) oder über eine stabilisierte Gleichspannung von 11 - 18 V/DC (z.B. über einen externen KFZ-Bleiakku oder ein geeignetes Netzteil) betrieben werden.

Verwenden Sie immer nur eine der beiden Anschlussarten, aber niemals beide gleichzeitig. Hierdurch kann das Ladegerät beschädigt werden.

• Wenn Sie mit dem Ladegerät oder Akkus arbeiten, tragen Sie keine metallischen oder leitfähigen Materialien, wie z.B. Schmuck (Ketten, Armbänder, Ringe o.ä). Durch einen Kurzschluss am Akku oder Ladekabel besteht Brand- und Explosions-gefahr.
• Betreiben Sie das Produkt niemals unbeaufsichtigt. Trotz der umfangreichen und vielfältigen Schutzschaltungen können Fehlfunktionen oder Probleme beim Aufladen eines Akkus nicht ausgeschlossen werden.
• Achten Sie auf ausreichende Belüftung während der Betriebsphase,decken Sie das Ladegerät niemals ab. Lassen Sie ausreichend Abstand (min. 20~cm ) zwischen Ladegerät und anderen Objeken. Durch eine Überhitzung besteht Brandgefahr!
• Das Ladegerät ist nur zum Laden (bzw. Entladen) von NiMH-, NiCd-, Lilon-/LiPo-/ LiFe- und Blei-Akkus geeignet. Laden Sie niemals andere Akkutypen oder nicht wiederaufladbare Batterien. Es besteht hochste Gefahr eines Brandes oder einer Explosion!
• Schließen Sie immer zuerst das Ladekabel an das Ladegerät an. Erst danach darf der Akku mit dem Ladekabel verbunden werden.

stecken ist in umgekehrter Reihenfolge vorzugehen - zuerst den Akku vom

Ladekabel trennen, dann das Ladekabel vom Ladegerät trennen.

Bei falscher Reihenfolge kann es zu einem Kurzschluss der Stecker des Ladekabels führen, es besteht Brand- und Explosionsgefahr!

Betrieben Sie das Produkt nur in gemäßtem Klima, niemals in tropischen Klima.

Beachten Sie für die zulässigen Umgebungsbedingungen das Kapitel „Technische Daten".

• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten Raum in einen warmen Raum gebracht wurde. Das darauf entstehende Kondenswasser kann unter Umständen zu Funktionstörungen oder Beschädigungen führen!

Lassen Sie das Produkt zuerst auf Zimmertemperaturkommen, bevor Sie das Produkt in Betriebnehmen. Dies kann mehrere Stunden dauern!

• Vermeiden Sie den Betrieb in unmittelbarer Höhe von starken magnetischen oder elektromagnetischen Feldern, Sendeantennen oder HF-Generatoren. Dadurch kann die Steuerelektronik beeinflusst werden.

• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.

Trennen Sie das Ladegerät von der Spannungs-/Stromversorgung. Betreiben Sie das Produkt anschließend nicht mehr, sondern bringen Sie es in eine Fachwerkstatt oder entsorgen Sie es umweltgerecht.

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn das Produkt sightbare Beschädigungen aufweist, das Produkt nicht mehr arbeitet, nach längerer Lagerung unter ungünstigen Verhältnissen oder nach schweren Transport-beanspruchungen.

• Bewahren Sie das gesamte Produkt an einem trockenen, kühlen, sauberen, für Kinder unzugänglichen Ort auf.

6. Akku-Hinweise

Obwohl der Umgang mit Akkus im täglichen Leben heute eine Selfstverständlichkeit ist, bestehen zahlreiche Gefahren und Probleme. Speziell bei LiPo-/Lilon-/LiFe-Akkus mit ihrem hohen Energieinhalt (im Vergleich zu herkömmlichen NiCd- oder NiMH-Akkus) sind diverse Vorschriften unbedingt einzuhalten, da andernfalls Explosions- und Brandgefahr besteht.

Beachten Sie deshalb unbedingt die nachfolgend genannten Informationen und Sicherheitshinweise zum Umgang mit Akkus.

---

a) Allgemein - Aktus sind kei

Kindern auf.

• Lassen Sie Akkus nicht offen herumliegen, es besteht die Gefahr, dass diese von Kindern oder Haustieren verschlükt werden. Suchen Sie in einem solchen Fall(sofort einen Arzt auf!

• Akkus dürfen niemals kurzgeschlossen, zerlegt oder ins Feuer geworfen werden. Es besteht Brand- und Explosionsgefahr!

• Ausgelaufene oder beschädigte Akkus konnen bei Berührung mit der Haut Veratzungen verursachen, benutzen Sie deshalb in thisem Fall geeignete Schutzhand-schuhe.

• Herkömmliche nicht wiederaufladbare Batterien)dürfen nicht aufgeladen werden. Es besteht Brand- und Explosionsgefahr!

Nicht wiederaufladbare Batterien sind nur für den einmaligen Gebrauch vorgesehen und müssen ordnungsgemäß entsorgt werden, wenn sie leer sind.

Laden Sie ausschließlich damit vorgesehene Akkus, verwenden Sie ein geeignetes Ladegerät.

• Akkus)dürfen nicht feucht oder nass werden.
• Platzieren Sie Ladegerät und Akku auf einer nicht brennbaren, hitzebeständigen Oberfläche (z.B. einer Steinfliese). Halten Sie ausreichend Abstand zu brennbaren Gegenständen. Lassen Sie zwischen Ladegerät und Akku ausreichend Abstand, legen Sie den Akku niemals auf das Ladegerät.
• Da sich sowohl das Ladegerät als auch der angeschlossene Akku während des Lade-/Entladevorgangs erwärmen, ist es erforderlich, auf eine ausreichende Belüfung zu achten. Decken Sie das Ladegerät und den Akku niemals ab!

wenden Sie niemals Akkupacks, die aus entsprechenden Zellen zusammengestellt sind.

Laden/Entladen Sie Akkus niemals unbeaufsichtigt.
- Laden/Entladen Sie einen Akku niemals direkt im Modell. Entnehmen Sie den Akku zuerst aus dem Modell.
- Achten Sie beim Anschluss des Akkus an Ihr Modell oder Ladegerät auf die richtige Polung (Plus/+ und Minus/- beachten). Bei Falschpolung wird nicht nur ihr Modell, sondern auch der Akku beschädigt. Es besteht Brand- und Explosionsgefahr! Das hier gelieferte Ladegerät verfügt über eine Schutzschaltung gegen Falschpolung. Trotzdem kann eine Falschpolung in bestimmten Situationen zu Beschädigungen führen.

• Bei längerem Nichtgebrauch (z.B. bei Lagerung) trennen Sie einen elev. angeschlossenen Akku vom Ladegerät, trennen Sie das Ladegerät von der Spannungs-/Stromversorgung.

Das Ladegerät verfügt nicht über einen Netzschalter. Wenn Sie das Ladegerät über das Netzkabel betreiben, soziehen Sie den Netzstecker aus der Netzsteckdose, wenn das Ladegerät nicht mehr benötigt wird.

• Laden/Entladen Sie keine Akkus, die noch heißt sind (z.B. durch hohe Entladeströme im Modell verursacht). Lassen Sie den Akku zuerst auf Zimmertemperatur abkühlen, bevor Sieihn laden oder entladen.

• Beschädigen Sie niemals die Außenhülle eines Akkus. Es besteht Brand- und Explosionsgefahr!

• Laden/Entladen Sie niemals beschädigte, ausgelaufene oder verformte Akkus. Dies kann zu einem Brand oder einer Explosion führen! Entsorgen Sie solche unbrauchbar gewordenen Akkus umweltgereicht, verwenden Sie sie nicht mehr.

• Trennen Sie den Akku vom Ladegerät, wenn dieser vollständig aufgeladen ist.

• Laden Sie Akkus etwa alle 3 Monate nach, da es andernfalls durch die Selfstentladung zu einer sog. Tiefentladung kommt kann, wodurch die Akkus unbrauchbar werden.

• Bewahren Sie Akkus an einer geeigneten Stelle auf. Setzen Sie in dem Raum einen Rauchmelder ein. Das Risiko eines Brandes (bzw. das Entstehen von giftigem Rauch) kann nicht ausgeschlossen werden. Speziell Akkus für den Modellbaubeich sind große Belastungen ausgesetzt (z.B. hohe Lade- und Entladestrome, Vibrationen usw.).

b) Zusätzliche Informationen zu Lithium-Akkus

Moderne Akkus mit Lithium-Technik verfügen nicht nur über eine deutlich höhere Kapazität als NiMH- oder NiCd-Akkus, sie haben auch ein wesentlich geringeres Gewicht. Dies macht diesen Akkutyp z.B. für den Einsatz im Modellbaubereich sehr interessant, meinst werden hier sog. LiPo-Akkus (Lithium-Polymer) verwendet.

Lithium-Akkus benötigen jedoch eine besondere Sorgfalt beim Laden/Entladen sowie bei Betrieb und Handhabung.

Deshalb möchten wir Sie in den folgenden Abschnitten darüber informieren, welche Gefahren bestehen und wie Sie diese vermeiden können, damit solche Akkus lange Zeit ihre Leistungsfähigkeit behalten.

Beachten Sie zusätzlich das Kapitel 6. a).

Die Außenhülle von vielen Lithium-Akkus besteht nur aus einer dicken Folie und ist deshalb sehr empfindlich.

Zerlegen oder beschädigen Sie den Akku niemals,{lassen Sie den Akku niemals fallen, stehen Sie keine Gegenstände in den Akku! Vermeiden Sie jegliche mechanische Belastung des Akkus,ziehen Sie auch niemals an den Anschlusskabeln des Akkus! Es besteht Brand- und Explosionsgefahr!

Achten Sie ebenfalls hierauf, wenn der Akku im Modell befestigt wird bzw. wenn er aus dem Modell entnommen wird.

• Achten Sie bei Betrieb, Auf- oder Entladen, Transport und Aufbewährung des Akkus daraufuf, dass dieser nicht überhützt. Platzieren Sie den Akku nicht darüber Wärme-quellen (z.B. Fahrtregler, Motor), halten Sie den Akku fern von direkter Sonnenein-strahlung. Bei Überhitzung des Akkus besteht Brand- und Explosionsgefahr!

Der Akku darf niemals eine höhere Temperatur als +60^ haben (ggf. zusätzliche Herstellerangaben beachten!).

• Falls der Akku Beschädigungen aufweist (z.B. nach einem Absturz eines Flugzeug-oder Hubschraubermodells) oder die Außenhülle aufgequollen/aufgebläht ist, so verwenden Sie den Akku nicht mehr. Laden Sieihn nicht mehr auf. Es besteht Brand- und Explosionsgefahr!

Fassen Sie den Akku nur vorsichtig an, verwenden Sie geeignete Schutzhandschuhe. Entsorgen Sie den Akku umweltgerecht.

Bewahren Sie solche Akkus in keinem Falle mehr in einer Wohnung oder einem Haus/Garage auf. Beschädigte oder aufgeblachte Lithium-Akkus konnen plottlich Feuer fangen.

Den Sie zum Aufladen eines Lithium-Akkus nur ein davon geeignetes Ladgerat bzw. verwenden Sie das richtige Ladeverfahren. Herkommliche Ladegerate für NiCd-, NiMH- oder Bleiakkus)dürfen nicht verwendet werden, es besteht Brandund Explosionsgefahr!

Wahlen Sie je nach Akku immer das richtige Ladeverfahren.

• Wenn Sie einen Lithium-Akku mit mehr als einer Zelle aufladen, so verwenden Sie unbedingt einen sog. Balancer (z.B. im hier gelieferten Ladegerät bereits integriert).

• Laden Sie LiPo-Akkus mit einem Ladestrom von max. 1C (sofern vom Akkuhersteller nicht anders angegeben!). Das bedeutet, dass der Ladestrom den auf dem Akku aufgedruckten Kapazitätswert nicht überschreiben darf (z.B. Akkukapazität 1000 mAh, max. Ladestrom 1000 mA = 1 A).

Bei LiFe- und Lilon-Akkus beachten Sie unbedingt die Angaben des Akkuherstellers.

• Der Entladestrom darf den auf dem Akku aufgedruckten Wert nicht überschreiben. Ist beispelssweise bei einem LiPo-Akku ein Wert von „20C" auf dem Akku aufgedruckt, so entspricht der max. Entladestrom dem 20fachen der Kapazität des Akkus (z.B. Akkukapazität 1000 mAh, max. Entladestrom 20C = 20 x 1000 mA = 20 A).

Andernfalls überhitzt der Akku, was zum Verformen/Aufblahren des Akkus oder zu einer Explosion und einem Brand führen kann!

Der aufgedruckte Wert (z.B. „20C") bezieht sich aber in der Regel nicht auf den Dauerstrom, sondern nur auf den Maximalstrom, den der Akku kurzzeitig liefern kann. Der Dauerstrom solte nichtHigher sein als die Halfte des angegebenen Wertes.

• Achten Sie darauf, dass die einzeln Zellen eines Lithium-Akkus nicht tiefentla den werden. Eine Tiefentladung eines Lithium-Akkus führt zu einer dauerhaften Beschädigung/Zerstörung des Akkus.

Verfügt das Modell nicht über einen Tiefentladeschutz oder eine optische Anzeige der zu geringen Akkuspannung, so stellen Sie den Betrieb des Modellsrechtzeitig ein.

7. Verwendbare Akkutypen

Akkutyp LiPo Lilon LiFe NiCd	NiMH Pb
Nennspannung (V/Zelle) 3,7 3,6	3,3 1,2 1,2 2,0
Max. Ladespannung (V/Zelle) 4	2 4,1 3,6 1,5	1,5	2,46
Spannung für Lagerung (V/Zelle)	3,8 3,7 3,3	- - -
Ladestrom für Schnellladung <=	1C <= 1C <= 4C 1C - 2C	1C - 2C <= 0,4C
Min. Spannung nach Entla-dung (V/Zelle)	3,0 - 3,3 2,9	- 3,2 2,6 - 2	9 0,1 - 1,1 0	1 - 1,1 1,8

→

Die Spannungen in obiger Tabelle gelten für eine einzelnze Zelle.

Die max. Lade- und Entladestrome werden mit dem Kapazitätswert „C“ angegeben. Ein Ladestrom von 1C entspricht darauf dem auf dem Akku aufgedruckten Kapazitätswert (z.B. angegebene Akkukapazität 1000 mAh, max. Ladestrom 1000 mA = 1 A).

Achten Sie bei mehrzelligen Akkupacks immer auf die korrekte Spannungseinstellung. Beispiselsweise bei einem zweizelligen Akkupack konnen die einzelnen Zellen sowohl parallel als auch in Reihe geschaltet sein.

Wird der für den Akku maximal zulässige Ladestrom übersritten oder eine falsche Zellenzahl/Spannungseinstellung gewählt, besteht die Gefahr, dass der Akku zerstört wird. Zudem besteht Explosions- und Brandgefahr durch den Akku!

Weitere Hinweise über den max. Ladestrom sowie die Zellenzahl/Spannung sind den Datenblättern oder der Beschriftung des Akkus zu entnahmen; diese Daten haben Vorrang vor den Informationen in obiger Tabelle.

Wichtig!

• Laden Sie niemals Akkupacks, die aus verschiedene Zellen bestehen (bzw. aus Zellen verschiedene Hersteller).
• Laden Sie niemals nicht wiederauffladbare Batterien.
• Laden Sie niemals Akkus, die nicht in obiger Tabelle aufgeführrt sind.
• Laden Sie niemals Akkus mit eingebauter Elektronik.
• Laden Sie niemals Akkus, die noch mit anderen Geräten (z.B. einem Fahrtregler) verbunden sind.
• Laden Sie niemals beschädigte oder aufgeblähte Akkus.

8. Bedienelemente

1 Ausgang #1: LC-Display und Bedientasten
2 Ausgang #2: LC-Display und Bedientasten
3 Beleuchtetes, zweizeiliges Display
4 Taste „BATT. TYPE/STOP“ für Zurückwechseln aus einem Menu bzw. Anhalten des Ladevorgangs
5 Taste "DEC" für Werte-Eingabe (Wert verringern), Menu-Ausb Wahl (zurück) und Anzeige von diversen Daten während eines Lade-/Entladevorgangs
6 Taste "INC" für Werte-Eingabe (Wert erhöhen), Menu-Ausb Wahl (vorwärts) und Anzeige der Spannungswerte der Einzelzellen beim Laden von Lithium-Akkus mit Balancer-Anschluss
7 Taste „START/ENTER" für Starten/Fortsetzen des Ladevorgangs bzw. zur Bestätigung einer Einstell-/Bedienfunktion
8 Ausgang #1: Rundbuchsen (4 mm) für Akkuanschluss (rot = Plus/+ , schwarz = Minus/-)
9 Ausgang #1: Anschlussbuchse für mitgelieferten externen XH-Adapter
10 Ausgang #1: Buchse für externen Temperatursensor (nicht im Lieferumfang, separat bestellbar)
11 Ausgang #2: Buchse für externen Temperatursensor (nicht im Lieferumfang, separat bestellbar)
12 Ausgang #2: Anschlussbuchse für mitgelieferten externen XH-Adapter
13 Ausgang #2: Rundbuchsen (4 mm) für Akkuanschluss (rot = Plus/+ , schwarz = Minus/-)
14 Gleichspannungseingang (11 - 18 V/DC, stabilisiert), z.B. zum Anschluss an einen externen KFZ-Bleiakku
15 Kaltgerätebuchse für Anschluss des Ladegerats an die Netzspannung

Betreiben Sie das Ladegerät entweder über den Netzspannungsanschluss (1) oder über den Gleichspannungseingang (9). Verwenden Sie niemals beiden Eingänge gleichzeitig. Hierdurch kann das Ladegerät beschädigt werden.

16 Ausgang #1: MicroUSB-Buchse für PC-Anschluss
17 Ausgang #2: MicroUSB-Buchse für PC-Anschluss
18 USB-Spannungs-/Stromausgang (5 V/DC, max. 2,1 A), z.B. zum Aufladen eines Mobiltelefons oder Tablett-Computers
19 Lüfter (läuft abhängig vom Lade-/Entladeprogramm bei Bedarf automatisch an)

a) Anschluss an die Spannungs-/Stromversorgung

Achtung!

Schlieben Sie das Ladegerät immer zuerst an die Spannungs-/Stromversorgung an; erst danach darf ein Akku mit dem Ladegerät verbunden werden.

Das Ladegerät bietet zwei entsprechliche Mänglichkeiten des Betriebs.

• Betrieb über die Netzspannung (100 - 240 V/AC, 50/60 Hz)
• Betrieb über stabilisierte Gleichspannung (11 - 18 V/DC, z.B. über einen externen KFZ-Bleiakku oder ein Netzteil)

Verwenden Sie niemals beiden Betriebsarten gleichzeitig. Hierdurch kann das Ladegerät beschädigt werden. Verlust von Gewährleistung/Garantie!

Soll das Ladegerät über den Gleichspannungseingang betrieben werden, so muss die Stromversorgung entsprechend stark gewählt werden, z.B. ein geeigneter 12 V-KFZ-Bleiakku.

Soll das Ladegerät nicht an einem 12 V-KFZ-Bleiakku betrieben werden, sondern über ein Festspannungsnetzteil, so muss these eines entsprechend hohen Strom liefern konnen (wir empfehlen bei voller Ausnung der maximalen Ladeleistung ein Netzteil mit mindestens 14 A).

Da jedoch im Ladegerät ein eigenes Netzteil integriert ist, macht der Betrieb über ein separates Festspannungsnetzteil keinen Sinn und ist zu vermeiden!

Bei Verwendung des Gleichspannungseingangs ist bei Anschluss auf die richtige Polarität zu achten (Plus/+ und Minus/- beachten).

Nach Anschluss an die Spannungs-/Stromversorgung schaltet sich das Ladegerät automatisch ein. Die beiden Displays von Ausgang #1 und #2 leuchten auf, es erscheint die Startmeldung (siehe Bild rechts) und das Ladegerät gibt zwei kurze Signtõne ab.

Anschließlich ist das Ladegerät betriebsbereit.

VOLTCRAFT 103 DUO

b) Anschluss eines Akkus an das Ladegerät

Beachten Sie folgende Punkte, bevor Sie einen Akku anschlieben bzw. laden/aufladen:

s noch nicht geschehen,lesen Sie unbedingt das Kapitel 5, 6 und 7 vollständig und aufmerksam durch.

• Wissen Sie/genau, welche Daten der Akku hat? Unbekannte oder unbedruckte Akkus, deren Werte Sie nicht kennen, darüber nicht angeschlossen/geladen/entladen werden!

• Achten Sie unbedingt darauf, dass Sie die Anschlüsse von Ausgang #1 und #2 nicht miteinander vermischen.

• Haben Sie das richtige Lade-/Entlageprogramm entsprechend dem vorhandenen Akkutyp gewählt? Falsche Einstellungen beschädigen das Ladegerät und den Akku, außer dem bereits Brand- und Explosionsgefahr!
• Haben Sie den passenden Lade- bzw. Entladestrom eingestellt?
• Haben Sie die richtige Spannung eingestellt (z.B. bei mehrzelligen LiPo-Akkus)? Ein zweizelliger LiPo-Akku kann u.U. parallelgeschaltet sein (3,7 V) oder in Reihe (7,4 V).
• Sind alle Verbindungskabel und Anschlüsse einwandfrei, halten die Stecker fest in den Anschlussbuchsen? Ausgeleierte Stecker und beschädigte Kabel sollenn ausgetauscht werden.
• Schließen Sie an den Ausgang des Ladegerats immer nur einen einzeln Akku bzw. einen einzelnen Akkupack an, aber niemals mehrere gleichzeitig.
• Beim Anschluss eines Akkus an das Ladegerät verbinden Sie immer zuerst das Ladekabel mit dem Ladegerät. Erst danach darf das Ladekabel mit dem Akku verbunden werden. Beim Abstecken gehen Sie in umgekehrter Reihenfolge vor (zuerst Akku vom Ladekabel trennen, dann das Ladekabel vom Ladegerät).

Andernfalls besteht die Gefahr eines Kurzschlusses. Dies kann zu einem Brand oder zu einer Explosion des Akkus führen!

• Wenn Sie selbst-konfektionierte Akkupacks aufladen wollen, so müssen die Zellen baugleich sein (gleicher Typ,GLEiche Kapazität,GLEicher Hersteller).
  Außerdem müssen die Zellen den gleichen Ladezustand haben (Lithium-Akkus konnen über den Balancer entsprechend ausgegliichen werden, andere Akkuspacks, z.B. NiMH oder NiCd, jedoch nicht).
• Bevor Sie einen Akku/Akkupack an das Ladegerät anschließen, trennen Sieihn vollständig z.B. von einem Flug- bzw. Fahrtregler ab.

Wichtig beim Aufladen/Entladen eines mehrzelligen Lithium-Akkus mit Balanceranschluss:

Mehrzellige Lithium-Akkus verfügen normalerweise immer über einen Balancer-Anschluss. Hierüber ist es möglich, dass das Ladegerät die Spannung jeder einzeln Zelle separates überwachen kann.

Das LadegerätGLEicht bei Abweichungen die Spannung aller Zellen aneinander an.Der Balancer verhindert somit, dass eine oder mehrere Zellen überladen werden bzw. andere Zellen nicht ausreichend voll geladen werden.Der Balancer schutzt also sowohl vor einer Überladung (was zu einem Brand oder einer Explosion führen kann) oder einer Tiefentladung einer einzelnen Zelle und stellt dadurch die optimale Leistungsfähigkeit des Akkus in Ihr dem Modell sichera.

Vorphensweise beim Anschluss eines Akkus an das Ladegerät:

1. Verbinden Sie das Ladegerät mit der Spannungs-/Stromversorgung.
2. Verbinden Sie zuerst das Ladekabel mit den beiden 4 mm-Rundbuchsen des Ladeaus-gangs #1 (oder #2). Achten Sie darauf auf die richtige Polarität (rotes Kabel = Plus/-schwarzes Kabel = Minus/-).

Das Ladekabelarf noch nicht mit dem Akku verbunden sein! Hierbei kann es zu einem Kurzschluss der Stecker des Ladekabels führen, es besteht Brand- und Explosionsgefahr!

1. Wenn Sie einen mehrzelligen Lithium-Akku mit Balancerkabel an das Ladegerät anschließen wollen, so stecken Sie das mitgelieferte Balancerboard an der entsprechenden Buchse des Ladegerats an (von Ausgang #1 bzw. #2).
2. Schlieben Sie jetzt das Ladekabel an den Akku an. Achten Sie damit auf die richtige Polari-tät (rotes Kabel = Plus/+, schwarzes Kabel = Minus/-).
3. Verbinden Sie den Balancerstecker eines mehrzelligen Lithium-Akkus an dem entsprechenden Anschluss des XH-Adapters an. Wenden Sie beim Anstecken keine Gewalt an! Achten Sie auf die richtige Polarität.

Der Minus-Anschluss des Balancersteckers des Akkus sollte normalerweise gekennzeichnet sein (z.B. Schwarzes Kabel); auf dem Balancerboard ist der Minuspol bereits gekennzeichnet (Aufdruck - .

Falls der Balancerstecker des Akkus nicht zu der Form der Buchse auf dem XH-Adapter passt (dieses ist für sog. XH-Stecker vorgesehen), so müssen Sie ein geeignetes Anschlusskabel verwenden. Dieses erhalten Sie im Zubehorhandel.

Beispiel für das Aufladen von zwei Lithium-Akkus mit Balancerstecker:

Beim Abstecken eines Akkus gehen Sie in folgenden Schritten vor:

1. Sofern ein mehrzelliger Lithium-Akku über das Balancerkabel mit dem Balancerboard verbunden ist, so trennen Sie das Kabel zuerst vom Balancerboard.
2. Trennen Sie das Ladekabel vom Akku.
3. Zuletzt trennen Sie das Ladekabel vom Ladegerät.

Gehen Sie immer in dieser Reihenfolge vor!

kku muss immer zuerst vom Ladekabel (und bei Lithium-Akkus vom Balanceranschluss) getrennt werden. Erst danach darf das Ladekabel vom Ladegerät abgesteckt werden.

Bei anderer Reihenfolge besteht die Gefahr eines Kurzschlusses durch die beiden Rundstecker des am Akku angesteckten Ladekabels, außer dem besteht Brand- und Explosionsgefahr!

1. Wenn kein Akku mehr am Ladegerät angesteckt ist, so können Sie das Ladegerät von der Spannungs-/Stromversorgung trennen.

c) Allgemeine Informationen zur Bedienung der Menüs

Eine Übersicht der Menüstrukturfinden Sie im nachsten Kapitel.

Die beiden Ausgänge #1 und #2 des Ladegerats sind voneinander unabhängig.

Die Bedienung der beiden Ausgänge (Lade-/Entladekanäle) geschieht jeweils über ein beleuchtes LC-Display und vier rechts daneben liegende Tasten.

• Verlassen Sie ein Einstellmenü jeweils mit der Taste „BATT. TYPE/STOP“, durch ggf. mehrfaches Drücken dieser Taste gelangen Sie zurück zum Hauptmenü.
• Wahlen Sie im Hauptmenü mit der Taste „INC“ bzw. „DEC“ das gewünschte Untermenü aus und bestätigten Sie die Auswahl mit der Taste „START/ENTER“.
• Mit den Tasten „INC“ und „DEC“ setzen sich die verschiedene Einstellungen auswahlen.
• Um einen Wert bzw. eine Einstellung zu verändern, drücken Sie die Taste „START/ENTER“, die Anzeige blinkt. Verändern Sie den im Display blinkenden Wert mit der Taste „INC“ bzw. „DEC“. Für eine Schnellverstellung eines Werts (z.B. des Ladestroms) halten Sie die jeweilige Taste länger gedrückt.
• Speichern Sie den (veränderten) Wert mit der Taste „START/ENTER".

Während einem Lade-/Entladevorgang konnen Sie durch mehrfachen Druck auf die Taste „DEC" diverse Informationen im Display anzeigen halten (siehe Kapitel 20). Wir für einige Sekunden keine Taste gedrückt, wechselt das Ladegerät wieder zurück zur normalen Anzeige.

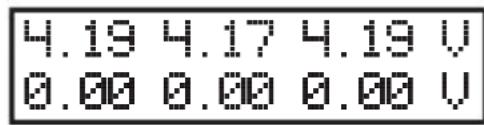

Ist ein Lithium-Akku mit Balancerstecker am Ladegerät angeschlossen, so konnen Sie während einem Lade-/Entladevorgang durch Drücken der Taste „INC“ zur Anzeige der Spannung der Einzelzellen umschalten. Drücken Sie kurz die Taste „START/ENTER“, damit das Ladegerät wieder zur normalen Anzeige zurückkehrt.

10. Menüstruktur

→ Bei neueren Versionen des Ladegerats konnten Menüstruktur bzw. manche Display-anzeigen unterschiedlich sein.

11. Lithium-Akkus (LiPo, Lilon, LiFe)

a) Allgemein

Die Akkuproprogramme für LiPo-, Lilon- und LiFe-Akkus untersuchen sich grundsätzlich nur in den Spannungen und dem zulässigen Ladestrom, siehe Tabelle in Kapitel 7.

Beim Laden eines Lithium-Akkus gibt es zwei voneinander verschiedene Phasen. Zuerst wird der Akku mit konstantem Strom geladen. Erreicht der Akku die maximale Spannung (bei einem LiPo-Akku z.B. 4,2 V), so wird mit konstanter Spannung weitergeladen (der Ladestrom sinkt damit ab). Sinkt der Ladestrom unter eine bestimmte Grenze, wird der Ladevorgang beendet und der Akku ist fertig geladen.

Wenn der Akku einen Balancer-Anschluss besitz (normalerweise fast alle Lithium-Akkus mit mehr als einer Zelle), so müssen beim Laden/Entladen des Akkus nicht nur die Anschlusskabel des Akkus, sondern auch der Balancer-Anschluss mit dem Ladegerät verbunden werden.

Es gibt verschiedene Bauarten für den Balancer-Stecker. Wenden Sie deshalb keine Gewalt an, wenn der Stecker im Ladegerät nicht passst! Im Zubehörhandel gibt es passende Adapter für die Balancer-Stecker.

Es gibt auch seltene Akkus mit mehr als einer Zelle, bei denen die Zellenanschlüsse separat herausgeführt werden und bei denen es sich streng genommen nicht um einen „mehrzelligen Akkupack“ handelt. Beachten Sie deshalb unbedingt die Angaben des Akkuherstellers zu Bauart und Nennspannung.

Nur bei Verwendung eines Balancers (im Ladegerät integriert) haben alle Zellen eines mehrzelligen Akkupacks nach dem Ladevorgang die gleiche Spannung und es kommt nicht zu einer Überladung einer der Zellen (Brand- und Explosionsgefahr) bzw. zu einer Tiefentladung einer der Zellen (Beschädigung des Akkus).

Der einzustellende Ladestrom ist abhängig von der Kapazität des Akkus und der Bau-art (siehe Kapitel 7). Beachten Sie in jedem Fall die Angaben des Akkuherstellers.

Das Ladegerät muss sich im Hauptmenu befinden.

Wahlen Sie mit der Taste „INC“ bzw. „DEC“ den zum verwendeten Akku passenden Akkutyp aus (LiPo, Lilon oder LiFe), siehe Abbildungen rechts.

Bestätigen Sie die Auswahl mit der Taste „START/ENTER".

PROGRAM1 SELECT LiPo BATT

PROGRAM SELECT LiIo BATT

PROGRAM1 SELECT LiFe BATT

Anschließend{lassen sich mit der Taste,INC" bzw.,"DEC" die verschiedene Akkuproprogramme auswahlen:

BALANCE: Lithium-Akku mit Balanceranschluss laden
- "CHARGE": Lithium-Akku ohne Balanceranschluss laden
- "FAST CHG": Schnellladung für Lithium-Akku
- "STORAGE": Akkus auf einen bestimmten Spannungswert laden bzw. entladen (z.B. für Lagerung)
DISCHARGE": Akku entladen

b) Akku ohne Balancer-Anschluss laden (,^ H A R G E ^ )

Selbstverständlich konnten Sie auch mehrzellige Lithium-Akkus mit Balancer-Anschluss mit dem Akkuproprogramm „CHARGE" laden.

Hierbei erfolgt jedoch kein Angleichen der einzelnen Zellenspannungen, so dass es zu einem Überladen einer oder mehrerer Zellen kommt kann. Es besteht Brand- und Explosionsgefahr!

Laden Sie deshalb mehrzellige Lithium-Akkus mit Balancer-Anschluss immer mit dem Akkuproprogramm „BALANCE“, aber niemals mit dem Akkuproprogramm „CHARGE“!

• Wahlen Sie zunachst wie in Kapitel 11. a) beschreiben im Hauptmenu mit der Taste „INC“ bzw. „DEC“ den Akkutyp aus (LiPo, Lilon oder LiFe) und drücken Sie dann die Taste „START/ENTER".
• Wahlen Sie mit der Taste „INC“ bzw. „DEC“ das Akkuprogramm „CHARGE“ aus.

Links offen stehen der zuvor ausgewählte Akkutyp.

Der Wert links unter gibt den aktuell eingestellen Ladestrom an (,2.0A^ ) , rechts unter steht die Akku-Nennspannung (,11.1V^ ) und die zugehörige Zellenzahl (,3S^* = 3z) elliger Akku).

→ Mit der Taste „INC“ bzw. „DEC“ kann ein anderes Akkuprogramm ausgewählt werden; mit der Taste „BATT. TYPE/STOP“ gelangen Sie ins Hauptmenu zurück.
- Wenn die Werte verändert werden sollen, so drücken Sie die Taste „START/ENTER".

Der Ladestrom links unter im Display blinkt. Verändern Sie den Ladestrom mit der Taste „INC“ bzw. „DEC“. Für eine Schnellverstellung halten Sie die jeweilige Taste länger gedrückt.

Der maximal mögliche Ladestrom ist abhängig vom Akkutyp und der Zellenzahl. Die max. Ladeleistung für Ausgang #1 beträgt 100 W; für Ausgang #2 stehen 50 W zur Verfügung. Die kombinierte Ladeleistung (Ausgang #1 + #2) beträgt max. 100 W.

• Bestätigen Sie den Ladestrom mit der Taste „START/ENTER“.

Die Zellenzahl rechts unter im Display blinkt. Stellen Sie die Zellenzahl mit den Tasten „INC“ bzw. „DEC“ ein. Für eine Schnellverstellung halten Sie die jeweilige Taste länger gedrückt. Die zugehörige Akku-Nennspannung wird automatisch berechnet und linksiben der Zellenzahl angezeigt.

Bestätigen Sie die Zellenzahl mit der Taste „START/ENTER".

• Wenn keine Anzeige mehr blinkt, so starten Sie den Ladevorgang, indem Sie die Tast „START/ENTER“ länger gedrückt halten (ca. 3 Sekunden).
  Das Ladegerät überprüft nun den angeschlossen

Akku. Bei einem Fehler wird ein Warnsignal ausgegeben und eine entsprechende Information im Display angezeigt. Mit der Taste „BATT. TYPE/STOP" beenden Sie das Warnsignal; Sie gelangen wieder ins vorherige Einstellmenü zurück.

BATTERY CHECK HAIT...

Wurde kein Fehler festgestellt, so erscheint beispiele-. weise die rechts abgebildete Anzeige im Display.

Der Wert bei „R:“ gibt die Zellenzahl an, die das Ladegerät erkannt hat (im Beispiel ein 3zelliger Akku).

Der Wert bei „S:“ gibt die Zellenzahl an, die Sie im Menu eingestellt haben (im Beispiel ebenfalls ein 3zeller Akku).

R:3SER S:3SER CANCEL(STOP)

R:3SER S:3SER CONFIRKENTERD

Falls these beiten Zellenzahlen nicht übereinstimmen, prufen Sieitte sowohl die Einstellungen im Ladegerat als auch den Akku. Eventuell ist der Akku tiefentladen oder eine Zelle ist defekt. Solche Akkus sollenn Sie nicht laden, da andernfalls Brand- und Explosionsgefahr besteht!

Mit der Taste „BATT. TYPE/STOP“ gelangen Sie zurück ins vorherige Einstellmenü.

• Stimmen die beiden Zellenzahlen überein, so drücken Sie kurz die Taste „START/ENTER".
• Der Ladevorgang beginnt. Im Display erscheinen diverse Informationen über den aktuellen Ladefortschnitt.

Beispiel:

LP3s 1.2A 12.32V CHG822:4308832

Oben links wird der Akkutyp und die Zellenzahl angegeben (z.B. „LP3s" = LiPo-Akku mit 3 Zellen), oben in der Mitte der Ladestrom und oben rechts die aktuelle Akkuspannung.

Unten links stehen das aktuelle Akkuproprogramm (CHG^ = CHARGE^ ) , in der Mitte die verstri- chene Ladedauer und rechts daneben die geladene Kapazitat in mAh.

→ Während einem Lade-/Entladevorgang konnen Sie durch mehrfachen Druck auf die Taste „DEC" diverse Informationen im Display anzeigen halten (siehe Kapitel 20). Wird für eineuge Sekunden keine Taste gedrückt, wechsel das Ladegerät wieder zurück zur normalen Anzeige.
- Nach Abschluss des Ladevorgangs wird ein Tonsignal ausgegeben (sofern diese Funktion nicht ausgeschalte wurde).
Falls Sie den Ladevorgang abbrechen wollen, drücken Sie die Taste „BATT. TYPE/ STOP".

c) Akku mit Balancer-Anschluss laden (,B A L A N C E "

Im Gegensatz zum einfen Akkuproprogramm „CHARGE" (siehe Kapitel 11. b) wird beim Akkuproprogramm „BALANCE" die Spannung jeder einzelnen Zelle eines mehrzelligen Lithium-Akkus überwacht und bei Abweichungen entsprechend korrigiert.

Neben den normalen zwei Akkuanschlüssen (Plus/+ und Minus/-) muss zusätzlich auch der Balancer-Anschluss des Akkus an das Ladegerät angeschlossen werden.

Achten Sie beim Anschluss des Balancersteckers des Akkus an das Ladegerät auf die richtige Polarität. In der Regel ist der Minuspol des Balancer-Anschlusses mit einem schwarzen Kabel versehen oder speziell markiert. Diese Seite des Balancer-Steckers muss in Richtung „-“ der Balancer-Buchse des Ladegerats zeigen und natürlich auch an thisem Anschlussstift aufgesteckt werden.

Falls Sie selbst-konfektionierte Akkus verwenden, so muss der Balancer-Stecker korrekt belegt sein.

Das schwarze markierte Kabel ist der Minuspol der ersten Zelle. Der{nachste Anschlusspin ist der Pluspol der ersten Zelle; der jeweils{nachste Anschlusspin ist der Pluspol der zweiten, dritten, vierten, fünften und sechsten Zelle (je nach Zellenzahl).

Der letzte Anschlusspin des Balancer-Steckers des Akkus ist also der Pluspol der letzten Zelle. Somit kann zwischen den äußeren beiden Pins des Balancer-Steckers die gleiche Spannung gemessen werden wie an den beiden Akkuanschlüssen selbst.

Die restliche Vorgehensweise beim Laden ist im Kapitel 11. b) beschrieben.

Ist ein Lithium-Akku mit Balancerstecker am Ladegerät angeschlossen, so konnen Sie durch Drücken der Taste „INC“ zur Anzeige der Spannung der Einzelzellen umschalten, siehe Bild rechts.

Drücken Sie kurz die Taste „START/ENTER“, damit das Ladegerät wieder zur normalen Anzeige zurückkehrt.

Wichtig!

Akkupack mit exakt gleicher Spannung pro Zelle liefert die maximale Leistung und Betriebsdauer für ein Modellflugzeug/-fahrzeug.

Aufgrund von Schwankungen in der Materialqualität und dem inneren Aufbau z.B.

eines mehrzelligen Lithium-Akkupacks kommt es beim Entladen dazu, dass die Zellen am Entlade-Ende eine unterscheidliche Spannung haben können.

Ladt man solch einen Lithium-Akku ohne Balancer, stellen sich sehr schnell große

Unterschiede in der Zellenspannung ein. Dies führt nicht nur zu einer kürzeren Betriebsdauer (weil eine Zelle in der Spannung einbricht), sondern der Akku wird durch eine Tiefentladung beschädigt.

Weiterhin besteht beim Aufladen eines Lithium-Akkus mit entsprechenden Zellenspannungen ohne Balancer die Gefahr der Überladung einer einzelnen Zelle.

Beispiel:

Nach außen hin hat ein ohne Balancer geladener LiPo-Akkupack mit 2 Zellen eine Spannung von 8,4 V und erscheidt damit voll geladen. Die einzelnen Zellen haben aber eine Spannung von 4,5 V und 3,9 V (eine Zelle ist gefährlich überladen, die andere halb leer).

Eine solch überladene Zelle kann auslaufen, sich aufblahren oder im schlimmsten Fall in Brand geraten oder explodieren!

Wenn dieser LiPo-Akku z.B. in einem Flugmodell eingesetzt wird, so ergibt sich darauf nur eine sehr kurze Flugzeit, da die Spannung der halb leeren Zelle schnell zusammenbricht und der Akku keinen Strom mehr liefert.

Sollte Ihr Lithium-Akku über einen Balancer-Anschluss verfügen, so muss dieser zusätzlich zu den normalen zwei Akkuanschlüssen (Plus/+ und Minus/-) immer über den beiliegenden XH-Adapter an das Ladegerät angeschlossen werden; benutzen Sie dann immer das Ladeprogramm „BALANCE" und nicht das Ladeprogramm „CHARGE".

Falls der Balancerstecker des Akkus nicht zu der Form der Buchse auf dem XH-Adapter. ter passt (dieses ist fur sog. XH-Stecker vorgesehen), so müssen Sie ein geeignetes Anschlusskabel verwenden. Dieses erhalten Sie im Zubehorhandel.

d) Schnellladung (,,FAST CHG“)

Beim Laden eines Lithium-Akkus wird der Ladestrom durch das verwendete Ladeverfahren immer geringer, je voller der Akku ist (wenn der Akku seine maximale Ladespannung erreicht hat und das Ladegerät vom Konstantstrom- auf das Konstantspannungs-Ladeverfahren umschal-tet). Dadurch steigt natürlich auch die Ladezeit.

Bei der Schnellladung wird ein higherer Ladestrom erreicht. Dies Goes noch auf Kosten der Kapazität, da aufgrund der Sicherheitsschaltungen im Ladegerät der Ladevorgang früher beendet wird.

Das bedeutet, z.B. ein LiPo-Akku kann bei der Schnelladung nicht vollständig aufgeladen werden. Es stehen nur etwa 90% der Kapazität zur Verfügung, die mit dem normalen Ladeverfahren möglich sind.

Die Schnelladung ist also nur dann sinnvoll, wenn es darauf auf ankommte, einen Akku möglichst schnell wieder im Einsatz zu haben.

Die Vorgehensweise beim Einstellen von Ladestrom und Spannung/Zellenzahl ist genauso durchzufahren wie beim Akkuproprogramm „CHARGE“, siehe Kapitel 11. b).

e) Akku einlagern (,"STORAGE")

Dieses Akkuproprogramm lässt sich verwenden, wenn der Akku eine längerere Zeit gelagert werden soll. Abhängig vom eingestillten Akutyp wird der Akku auf eine bestimmte Spannung geladen bzw. entladen.

Je nach Zellenspannung wird der Akku entweder entladen oder geladen. Dies ist natürlich bei einem mehrzelligen Akkupack nur dann Sinnvoll, wenn ein Balancer-Anschluss vorhanden ist und am Ladegerät angeschlossen wurde.

Bei einer längeren Lagerung eines Lithium-Akkus (etwa bei der Überwinterung eines Flugakkus) sollte der Akku in jedem Fall alle 3 Monate überprüft werden und erneut mit dem Akkuproprogramm „STORAGE" behandelt werden, damit es nicht zu einer schädlichen Tiefentladung kommt.

Die Vorgehensweise beim Einstellen von Ladestrom und Spannung/Zellenzahl ist genauso durchzufahren wie beim Akkuproprogramm „CHARGE“, siehe Kapitel 11. b).

f) Akku entladen (,,DISCHARGE")

Normalerweise ist es bei Lithium-Akkus nicht erforderlich, diese vor einem Ladevorgang zu entladen (entgegen der Vorgehensweise bei NiCd-Akkus). Der Akku kann unabhängig von seinem vorhandenen Zustand(sofort aufgeladen werden. Falls Sie trotzdem einen Lithium-Akku entladen möchten, so{lsst sich der Entladestrom einstellen.

Der maximal möglichche Entladestrom ist abhängig vom Akkutyp und der Zellenzahl. Die max. Entladeleistung fur Ausgang #1 betragt 10 W; fur Ausgang #2 stehen 5 W zur Verfugung. Dies begrenzt den max. möglichchen Entladestrom bei Akkus mit mehr Zellen.

Entladen Sie einen Lithium-Akku nur bis zur minimal zulässigen Entladeschluss-Spannung pro Zelle (siehe Tabelle in Kapitel 7 bzw. Informationen des Akkuherstellers beachten). Wurde der Akku noch weiter entladen, so wird er durch diese Tiefentlung dauerhaft beschädigt und unbrauchbar!

Die Vorgehensweise beim Einstellen von Entladestrom und Spannung/Zellenzahl ist genauso durchzufahren wie beim Laden, siehe Kapitel 11. b), nur dass der Akku nach dem Start des Akkuproprogramms nicht geladen, sondern entladen wird.

12. NiMH- und NiCd-Akkus

a) Allgemein

Die Akkuproprogramme für NiMH- und NiCd-Akkus untersuchen sich grundsätzlich nur im intern verwendeten Ladeverfahren. Die Einstellungen in den Menü sind gleich.

Das Ladegerät muss sich im Hauptmenu befinden.

Wahlen Sie hier mit der Taste „INC“ bzw. „DEC“ den zum verwendeten Akku passenden Akkutyp aus, siehe Abbildungen rechts.

Bestätigen Sie die Auswahl mit der Taste „START/ENTER".

Danach lassen sich mit der Taste „INC“ bzw. „DEC“ die verschiedene Akkuproprogramme auswahlen:

• "CHARGE": Akku laden
• "Auto CHARGE": Ladestrom entsprechend dem Akku wahlen
  DISCHARGE: Akku entladen
• "RE-PEAK": Ladeende-Erkennung nochmals durchführten
  CYCLE: Mehrfache Entlude-/Ladezyklen durchführten

PROGRAM SELECT NiMH BATT

PROGRAM SELECT NiCD BATT

NIMH CHARGE CURRENT 2.0n

→ Mit der Taste „BATT. TYPE/STOP“ gelangen Sie ins Hauptmenü darüber.

b) Akku laden (,^ H A R G E^ )

Der einzustellende Ladestrom ist abhängig von der Kapazität des Akkus und sollte üblicherweise 1C betragen (siehe auch Kapitel 7). Hochwertige Akkus vertragen auch einen Ladestrom bis zu 2C. Beachten Sie dazu jedoch unbedingt die Angaben des Akkuherstellers.

Die Angabe „1C" bedeutet, dass der Ladestrom dem Wert der Kapazität des Akkus entspricht. Bei einem 3000 mAh-NiMH-Akku ist bei 1C also ein Ladestrom von 3 A einzustellen.

Ein Wert von 0,5C beweutet, dass der Ladestrom dem halben Kapazitätswert entspricht. Bei einem NiMH-Akku mit einer Kapazität von 3000 mAh beweutet 0,5C, dass ein Ladestrom von 1,5 A einzustellen ist.

In der Regel gilt: Jekleiner der Akku (also die einzeln Zelle) ist, umso geringer ist der maximale Ladestrom.

Beispielsweise erlauben herkömmliche NiMH-Mignon/AA-Zellen mit einer Kapazität von 2000 mAh keinen Ladestrom von 1C (dies entspricht einem Ladestrom von 2 A). Für eine Schnelladung solcher Zellen (etwa in Empfängerakkus enthalten) sollenne mehr als 0,5C eingestellt werden.

Gehen Sie zum Laden eines NiMH- bzw. NiCd-Akkus wie folgt vor:

• Wahlen Sie zunachst wie in Kapitel 12. a) beschreiben im Hauptmenü mit der Taste „INC“ bzw. „DEC“ den Akkotyp aus (NiMH oder NiCd) und drücken Sie dann die Taste „START/ENTER".
• Wahlen Sie mit der Taste „INC“ bzw. „DEC“ das Akkuprogramm „CHARGE“ aus.

Der Wert unter rechts stehen für den aktuell eingestellen Ladestrom.

→ Mit der Taste „INC“ bzw. „DEC“ kann ein anderes Akkuprogramm ausgewählt werden; mit der Taste „BATT. TYPE/STOP“ gelangen Sie ins Hauptmenü darüber.
- Wenn der Wert für den Ladestrom verändert werden soll, so drücken Sie die Taste „START/ENTER". Der Ladestrom blinkt. Verändern Sie den Ladestrom mit der Taste „INC“ bzw. „DEC“. Für eine Schnellverstellung halten Sie die jeweilige Taste länger gedrückt.
Der maximal mögliche Ladestrom ist abhängig vom Akkutyp und der Zellenzahl. Die max. Ladeleistung für Ausgang #1 beträgt 100 W; für Ausgang #2 stehen 50 W zur Verfugung. Die kombinierte Ladeleistung (Ausgang #1 + #2) beträgt max. 100 W.

Bestätigten Sie den eingestellen Ladestrom mit der Taste „START/ENTER“.

• Wenn keine Anzeige mehr blinkt, so starten Sie den Ladevorgang, indem Sie die Tast „START/ENTER“ länger gedrück halten (ca. 3 Sekunden).

Das Ladegerät überprüft nun den angeschlossene Akku. Bei einem Fehler wird ein Warnsignal ausgegeben und eine entsprechende Information im Display angezeigt. Mit der Taste „BATT. TYPE/STOP" beenden Sie das Warnsignal; Sie gelangen wieder ins vorherige Einstellmenü darüber.

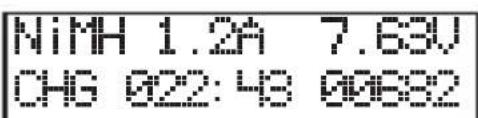

Wurde kein Fehler festgestellt, so erscheint beispiele-. weise die rechts abgebildete Anzeige im Display.

Oben links wird der Akkutyp angegeben (NiMH^ = NiMH-Akku) , offen in der Mitte steht der Ladestrom und oben rechts die aktuelle Akkuspannung.

Unten links wird das aktuelle Akkuproprogramm angezeigt ("CHG" = "CHARGE"), in der Mitte die verstrichene Ladedauer und rechts daneben die geladene Kapazität in mAh.

• Nach Abschluss des Ladevorgangs wird ein Tonsignal ausgegeben (sofern diese Funktion nicht ausgeschaltet wurde).
  Falls Sie den Ladevorgang abbrechen wollen, drücken Sie die Taste „BATT. TYPE/ STOP".

c) Automatischer Lademodus (,Auto CHARGE")

Beim automatischen Lademodus überprüft das Ladegerät den Zustand des angeschlossenen Akkus (z.B. den Innenwiderstand) und errechnet daraus den Ladestrom. Sie müssen eine Obergrenze für den Ladestrom einstellen, damit der Akku durch einen zu hohen Ladestrom nicht beschädigt wird.

Abhängig vom Akku und dessen Innenwiderstand konnen im Akkuprogramm „Auto CHARGE" u.U. kürzere Ladezeiten erzielt werden als beim Akkuprogramm „CHARGE" (Kapitel 12. b).

Gehen Sie zur Einstellung bzw. Bedienung wie beim Akkuproprogramm „CHARGE" vor (Kapitel 12. b).

Einziger Unterschied ist, dass nicht der tatsächliche Ladestrom eingestellt wird, sondern der Grenzwert für den maximalen Ladestrom, den das Ladegerät aus Sicherheitsgründen nicht überschreiben darf.

d) Akku nochmals nachladen (,RE-PEAK^)

Das Ladegerät beendet bei NiMH- und NiCd-Akkus den Ladevorgang automatisch, wenn der Akku voll ist. Die Erkennung, wann der Akku voll geladen ist, wird nach dem Delta-U-Verfahren vorgenommen.

Mittels dem Akkuproprogramm „RE-PEAK" ist es möglich, dass diese Erkennung nochmals durchgeführrt wird. Soalandst sich nicht nur sicherstellen, dass der Akku wirklich voll geladen ist, sondern es kann auch überprüft werden, wie gut der Akku die Schnellladung verträgt.

Laden Sie den Akku also zunachst vollständig auf (siehe Kapitel 12. b) bzw. Kapitel 12. c). Erst danach starten Sie das Akkuprogramm „RE-PEAK".

Gehen Sie wie folgt vor:

• Stellen Sie wie in Kapitel 12. a) beschreiben den Akkutyp ein (NiMH oder NiCd) und wahlen Sie das Akkuprogramm „RE-PEAK".

Der Wert unter rechts stehen für die Anzahl der Erkennungsvorgänge.

→ Mit den Tasten „INC“ bzw. „DEC“ kann ein anderes Akkuprogramm ausgewählten werden; mit der Taste „BATT. TYPE/STOP“ gelangen Sie ins Hauptmenü darüber.

• Wenn die Anzahl der Erkennungsvorgänge für das Delta-U-Ladeverfahren verändert werden soll, so drücken Sie kurz die Taste „START/ENTER". Die Anzahl blinkt.
• Mit den Tasten „INC“ bzw. „DEC“ können Sie die Anzahl der Erkennungsvorgänge einstellen
• Drücken Sie kurz die Taste „START/ENTER“, um die Einstellung zu bestätigen. Die Anzeige hört auf, zu blinken.
• Starten Sie das Akkuproprogramm „RE-PEAK“, indem Sie die Taste „START/ENTER“ für 3 Sekunden gedrückt halten.

-→ Wenn die Einstellungen falsch sind bzw. das Ladegerät einen Fehler feststellt, so wird ein Warnsignal ausgegeben und es erscheint eine entsprechende Information im Display. Mit der Taste „BATT. TYPE/STOP" beenden Sie das Warnsignal und das Ladegerät kehrt ins vorherige Einstellmenü zurück.

Das Display zeigt während dem Ladevorgang beispisse folgende Daten an:

Oben links wird der Akkutyp angegeben (NiMH^ = NiMH-Akku) , offen in der Mitte der Ladestrom und oben rechts die aktuelle Akkuspannung.

NIMH 0.24 9.59U
RPC 000:33 00017

Unten links stehen das aktuelle Akkuproprogramm (,RPC^ = ,RE - PEAK^ ) in der Mitte die verstri-chene Ladedauer und rechts daneben die geladene Kapazität in mAh.

• Wenn der Ladevorgang abgeschlossen ist, wird ein Tonsignal ausgegeben (sofern diese Funktion nicht ausgeschalte wurde).
  → Falls Sie den Ladevorgang abbrechen wollen, drücken Sie die Taste „BATT. TYPE/ STOP".

e) Akku entladen (,,DISCHARGE")

Dieses Akkuproprogramm kann verwendet werden, um teilgeladene NiMH-/NiCd-Akkus in einen definierten Ausgangszustand zu bringen oder um eine Messung der Akkukapazität durchzuführen.

Speziell NiCd-Akkus sollenn nicht in teilgeladenem Zustand wieder aufgeladen werden, da sich hierbei die Kapazität verringern kann (Memory-Effekt).

Der maximal möglichche Entladestrom ist abhängig vom Akkutyp und der Zellenzahl. Die max. Entladeleistung fur Ausgang #1 betragt 10 W; fur Ausgang #2 stehen 5 W zur Verfugung. Dies begrenzt den max. möglichchen Entladestrom bei Akkus mit mehr Zellen.

Gehen Sie zum Entladen eines NiMH- bzw. NiCd-Akkus wie folgt vor:

• Stellen Sie wie in Kapitel 12. a) beschreiben den Akkutyp ein (NiMH oder NiCd) und wahlen Sie das Akkuprogramm „DISCHARGE".

NIMH DISCHARGE 0.1A OUT: 1.0U

Oben links im Display wird der eingestellte Akkutyp angezeigt (NiMH oder NiCd), rechts daneben das Akkuproprogramm.

Der Wert unter links gibt den aktuell eingestellten Entladesstrom an, der Wert unter rechts steht für die Abschaltspannung am Ende des Entladevorgangs.

Mit den Tasten „INC“ bzw. „DEC“ kann ein anderes Akkuproprogramm ausgewählt werden; mit der Taste „BATT. TYPE/STOP“ gelangen Sie ins Hauptmenu zurück.

• Um den Wert für den Entladestrom und die Abschaltspannung zu verändern, drücken Sie kurz die Taste „START/ENTER". Der Entladestrom blinkt.
• Stellen Sie mit den Tasten „INC“ bzw. „DEC“ den Entladestrom ein. Für eine Schnellverstellung halten Sie die jeweilige Taste länger gedrückt.
• Drücken Sie kurz die Taste „START/ENTER“, so blinkt die Abschaltspannung.
• Stellen Sie die Abschaltspannung mit den Tasten „INC“ bzw. „DEC“ ein. Für eine Schnellverstellung halten Sie die jeweilige Taste länger gedrückt.
• Drücken Sie kurz die Taste „START/ENTER“, um die Einstellung zu bestätigten.

Gehen Sie wie oben beschreiben vor, um den Entladesstrom oder die Abschaltspannung nochmals zu ändern, wenn gewünscht.

• Wenn keine Anzeige mehr blinkt, so halten Sie die Taste „START/ENTER“ länger gedrück (ca. 3 Sekunden), um den Entladevorgang zu starten.

Wenn die Einstellungen falsch sind bzw. das Ladegerät einen Fehler feststellt, so wird ein Warnsignal ausgegeben und es erscheint eine entsprchende Information im Display. Mit der Taste „BATT. TYPE/STOP" beenden Sie das Warnsignal und das Ladegerät kehrt ins vorherige Einstellmenu zurück.

Das Display zeigt während dem Entladevorgang beispisse folgende Daten an:

Oben links im Display wird der Akkutyp angegeben (NiMH^ = NiMH-Akku) , offen in der Mitte der Entludestrom und offen rechts die aktuelle Akkuspannung.

NIMH 0.5A 7.42U DSC 822:45 80230

Unten links stehen das aktuelle Akkuproprogramm (^,DSC^, = ^,DISCHARGE^,) , in der Mitte die verstrichene Entladedauer und rechts daneben die entladene Kapazität in mAh.

• Wenn der Entladevorgang abgeschlossen ist, wird ein Tonsignal ausgegeben (sofern diese Funktion nicht ausgeschalte wurde).

→ Falls Sie den Entladevorgang abbrechen wollen, drücken Sie die Taste „BATT. TYPE/ STOP".

f) Zyklus-Programm ( „CYCLE“)

Um Akkus zu testen, neue Akkus zu formieren oder ältere Akkus aufzufrischen, können Sie bis zu 5 Zyklen automatisch nacheinander durchführren. Sowohl die Kombination „Laden/Entladen“ (CHG > DCHG^ ) bzw. „Entladen/Laden“ (DCHG > CHG^ ) ist möglich.

Als Ladestrom bzw. Entladesstrom werden diejenigen Werte verwendet, die Sie im Ladeprogramm ("CHARGE") bzw. Entladesprogramm ("DISCHARGE") eingestellt haben.

Gehen Sie wie folgt vor:

• Stellen Sie wie in Kapitel 12. a) beschreiben den Akkutyp ein (NiMH oder NiCd) und wahlen Sie das Akkuprogramm „CYCLE".

Oben links im Display wird der eingestellte Akkutyp angezeigt, rechts daneben das Akkuproprogramm.

Die Anzeige unter links steht für die entsprechende Kombination „Laden/Entladen" (,CHG > DCHG^) bzw. "Entladen/Laden" (,DCHG > CHG^) , rechts unten wird die Anzahl der aktuell eingestillten Zyklen eingeblendet.

→ Mit den Tasten „INC“ bzw. „DEC“ kann ein anderes Akkuproprogramm ausgewählt werden; mit der Taste „BATT. TYPE/STOP“ gelangen Sie ins Hauptmenu zurück.

• Soll ein anderer Zyklus-Modus ausgewählt werden oder möchten Sie die Anzahl der Zyklen einstellen, so drücken Sie kurz die Taste „START/ENTER“. Die Anzeige „CHG>DCHG“ bzw. „DCHG>CHG“ blinkt.
• Wahlen Sie mit den Tasten „INC“ bzw. „DEC“ die gewünschte Reihenfolge beim Zyklusbetrieb aus:

"CHG>DCHG" = Laden + anschließendes Enladen

,DCHG>CHG" = Entladen + anschließendes Laden

• Drücken Sie kurz die Taste „START/ENTER“, so blinkt die Anzahl der Zyklen (wie oft die gerade eingestellte Reihenfolge von Laden/Entladen bzw. Entladen/Laden ausgeführrt wird).
• Stellen Sie mit den Tasten „INC“ bzw. „DEC“ die Anzahl der Zyklen ein (1 - 5 Zyklen sind möglich).
• Drücken Sie kurz die Taste „START/ENTER“, um die Einstellung zu bestätigen. Die Anzeige hört auf, zu blinken.
• Um den Zyklusbetrieb zu starten, halten Sie die Taste „START/ENTER“ länger gedrückt (ca. 3 Sekunden).

Falls die Einstellungen falsch sind bzw. das Ladegerät einen Fehler feststellt, so wird ein Warnsignal ausgegeben und es erscheint eine entsprechende Information im Display. Mit der Taste „BATT. TYPE/STOP" beenden Sie das Warnsignal und das Ladegerät kehrt ins vorherige Einstellmenu zurück.

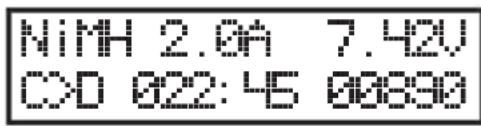

Das Display zeigt während dem Lade- oder Entladevorgang beispiselsweise folgende Daten an:

Oben links wird der Akkutyp angegeben (NiMH^ = NiMH-Akku) , offen in der Mitte der Lade- oder Entlade-strom und offen rechts die aktuelle Akkuspannung.

Unten links steht der ausgewählte Zyklusbetrieb (,C > D^ = Laden/Entladen, ,D > C^ = Entladen/ Laden), in der Mitte die verstrichene Lade- bzw. Entladedauer und rechts daneben die geladene bzw. entladene Kapazitat in mAh.

• Wenn der Zyklusbetrieb abgeschlossen ist, wird ein Tonsignal ausgegeben (sofern diese Funktion nicht ausgeschalte wurde).

Um den Zyklusbetrieb abzubrechen, drücken Sie die Taste „BATT. TYPE/STOP".

13. Bleiakkus (Pb)

a) Allgemein

Bleiakkus untersuchen sich vollig von Lithium-, NiMH- oder NiCd-Akkus. Sie konnen ver-glichen mit ihrer hohen Kapazität nur geringe Strome liefern, außerdem ist der Ladevorgang anders.

Der Ladestrom für moderne Bleiakkusarf 0,4C nicht überschreiben, optimal fur alle Bleiakkus ist 1/10C.

Ein hóherer Ladestrom ist nicht zulässig, dadurch wird der Akku überlastet! Es besteht nicht nur Explosions- und Brandgefahr, sondern auch Verletzungsgefahr durch die enthaltene Säure.

Beachten Sie außerdem unbedingt die auf dem Akku aufgedruckten Informationen bzw. Daten des Akkuherstellers, welche der Ladestrom erlaubt ist.

Das Ladegerät muss sich im Hauptmenu befinden.

Wahlen Sie hier mit der Taste "INC" bzw. "DEC" den Akkutyp "Pb BATT" aus, siehe Abbildung rechts.

Bestätigen Sie die Auswahl mit der Taste „START/ENTER".

PROGRAM SELECT Pb BATT

Danachleen:

• "CHARGE": Akku laden
  DISCHARGE: Akku entladen

b) Akku laden (,^ H A R G E^ )

Der einzustellende Ladestrom ist abhängig von der Kapazität des Akkus und sollte üblicherweise 0,1C betragen (siehe auch Kapitel 7). Hochwertige Bleiakkus vertragen auch einen Ladestrom bis zu 0,4C. Beachten Sie dazu jedoch unbedingt die Angaben des Akkuherstellers.

Die Angabe „0,1C" bedeutet, dass der Ladestrom 1/10 der Kapazität des Akkus entspricht. Bei einem Bleiakku mit einer Kapazität von 5000 mAh (= 5 Ah) ist bei 0,1C ein Ladestrom von 0,5 A einzustellen.

Gehen Sie zum Laden eines Bleiakkus wie folgt vor:

• Wahlen Sie zunächst wie in Kapitel 13. a) beschreiben im Hauptmenü mit den Tasten „INC“ bzw. „DEC“ den Akkutyp „Pb BATT“ aus und drücken Sie dann die Taste „START/ENTER“.

• Wahlen Sie mit den Tasten „INC“ bzw. „DEC“ das Akkuprogramm „CHARGE“ aus.

Oben links im Display wird der eingestellte Akkutyp angezeigt, rechts daneben das Akkuproprogramm.

Der Wert unter links gibt den aktuell eingestillten Ladestrom an, der Wert unter rechts die Spannung bzw. die Zellenzahl des Bleiakkus (hier im Beispiel ein 6zelliger Bleiakku (6 × 2,0V = 12,0V) .

→ Mit den Tasten „INC“ bzw. „DEC“ kann ein anderes Akkuprogramm ausgewählten werden; mit der Taste „BATT. TYPE/STOP“ gelangen Sie ins Hauptmenü darüber.
- Wenn der Wert für den Ladestrom verändert werden soll, so drücken Sie die Taste „START/ENTER". Der Ladestrom blinkt. Verändern Sie den Ladestrom mit den Tasten „INC" und „DEC". Für eine Schnellverstellung halten Sie die jeweilige Taste länger gedrückt.
Der maximal mögliche Ladestrom ist abhängig vom Akkutyp und der Zellenzahl. Die max. Ladeleistung für Ausgang #1 beträgt 100 W; für Ausgang #2 stehen 50 W zur Verfügung. Die kombinierte Ladeleistung (Ausgang #1 + #2) beträgt max. 100 W.
- Bestätigen Sie den eingestellen Ladestrom mit der Taste „START/ENTER".
- Die Zellenzahl unter rechts im Display blinkt. Stellen Sie die Zellenzahl mit den Tasten „INC“ bzw. „DEC“ ein. Für eine Schnellverstellung halten Sie die jeweilige Taste länger gedrückt.
- Bestätigen Sie die Zellenzahl mit der Taste „START/ENTER".
- Wenn keine Anzeige mehr blinkt, so starten Sie den Ladevorgang, indem Sie die Taste „START/ENTER“ länger gedrück halten (ca. 3 Sekunden).

Falls die Einstellungen falsch sind bzw. das Ladegerät einen Fehler feststellt, so wird ein Warnsignal ausgegeben und eine entsprechende Information im Display. Mit der Taste „BATT. TYPE/STOP" beenden Sie das Warnsignal und das Ladegerät kehrt ins vorherige Einstellmenü zurück.

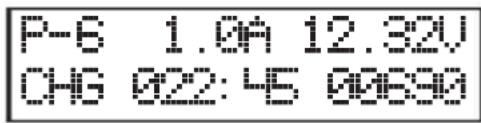

Das Display zeit während dem Ladevorgang beispisse folgende Daten an:

Oben links wird der Akkutyp angegeben (,P^ = Bleiakku) sowie die Zellenzahl, oben in der Mitte der Ladestrom und oben rechts die aktuelle Akkuspannung.

Unten links stehen das aktuelle Akkuproprogramm (,CHG^ = ,CHARGE^ ) in der Mitte die verstri-chene Ladedauer und rechts daneben die geladene Kapazitat in mAh.

• Wenn der Ladevorgang abgeschlossen ist, wird ein Tonsignal ausgegeben (sofern diese Funktion nicht ausgeschalte wurde).

Falls Sie den Ladevorgang abbrechen wollen, drücken Sie die Taste „BATT. TYPE/ STOP".

c) Akku entladen (,DISCHARGE^ )

Dieses Akkuproprogramm kann verwendet werden, um teilgeladene Bleiakkus in einen definierten Ausgangszustand zu bringen oder um eine Messung der Akkukapazität durchzuführen.

Der maximal möglichche Entladestrom ist abhängig vom Akkutyp und der Zellenzahl. Die max. Entladeleistung fur Ausgang #1 betragt 10 W; fur Ausgang #2 stehen 5 W zur Verflugung. Dies begrenzt den max. möglichchen Entladestrom bei Akkus mit mehr Zellen.

Gehen Sie zum Entladen eines Bleiakkus wie folgt vor:

• Wahlen Sie zunachst wie in Kapitel 13. a) beschreiben im Hauptmenü mit der Taste „INC“ bzw. „DEC“ den Akkutyp „Pb BATT“ aus und drücken Sie dann kurz die Taste „START/ENTER".
• Wahlen Sie mit der Taste „INC“ bzw. „DEC“ das Akkuprogramm „DISCHARGE“ aus.

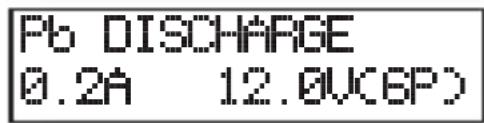

Oben links im Display wird der eingestellte Akkutyp angezeigt, rechts daneben das Akkuproprogramm.

Der Wert unter links gibt den aktuell eingestellten Entladestrom an, der Wert rechts unter die Spannung bzw. die Zellenzahl des Bleiakkus (hier im Beispiel ein 6zelliger Bleiakku (6 × 2,0V = 12,0V) .

Mit der Taste „INC“ bzw. „DEC“ kann ein anderes Akkuproprogramm ausgewählt werden; mit der Taste „BATT. TYPE/STOP“ gelangen Sie ins Hauptmenu darüber.

• Wenn der Wert für den Entladestrom verändert werden soll, so drücken Sie kurz die Taste „START/ENTER". Der Entladestrom blinkt.
• Verändern Sie den Entladestrom mit der Taste „INC“ bzw. „DEC“. Für eine Schnellverstellung halten Sie die jeweilige Taste länger gedrückt.

Drücken Sie kurz die Taste „START/ENTER“, um den eingestillten Entladestrom zu bestätigen.

• Wenn keine Anzeige mehr blinkt, so halten Sie die Taste „START/ENTER“ länger gedrückt (ca. 3 Sekunden), um den Entladevorgang zu starten.

Falls die Einstellungen falsch sind bzw. das Ladegerät einen Fehler feststellt, so wird ein Warnsignal ausgegeben und eine entsprechende Information im Display. Mit der Taste „BATT. TYPE/STOP" beenden Sie das Warnsignal und das Ladegerät kehrt ins vorherige Einstellmenü darüber.

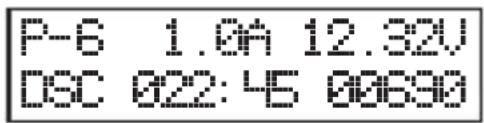

• Das Display zeigt während dem Entladevorgang beispisse folgende Daten an:

Oben links wird der Akkutyp angegeben (,P^ = Bleiakku) sowie die Zellenzahl, oben in der Mitte der Entladestrom und oben rechts die aktuelle Akkuspannung.

Unten links stehen das aktuelle Akkuproprogramm (,DSC^ = ,DISCHARGE^ ) , in der Mitte die verstrichene Entladedauer und rechts daneben die entladene Kapazität in mAh.

• Wenn der Entladevorgang abgeschlossen ist, wird ein Tonsignal ausgegeben (sofern diese Funktion nicht ausgeschaltet wurde).

→ Falls Sie den Entladevorgang abbrechen wollen, drücken Sie die Taste „BATT. TYPE/ STOP".

14. Akkudaten speichern/laden

Das Ladegerät verfügt über insgesamt 10 Speicher, in dem Sie Akkudaten/Einstellungen ablegen können. Diese setzen sich bei Bedarf wieder laden.

a) Akkudaten ausgehalten/einstellen

Wahlen Sie im Hauptmenü des Ladegerats mit Tasten „INC“ bzw. „DEC“ die Funktion „BATT MEMO-RY“ aus.
- Bestätigen Sie die Auswahl mit der Taste „START/ENTER". Die Speichernummer blinkt.
- Wahlen Sie mit den Tasten „INC“ bzw. „DEC“ einen der 10 Speicher aus.

PROGAM1 SELECT BATT MEMORY

[BATT MEMORY 1]
ENTER SET->

Sind in dem Speicher bereits Daten vorhanden, so zeigt das Display z.B. abwechselnd den Akkutyp und die Zellenzahl sowie den Lade- und Entladestrom an.

Bei leerem Speicher wird nur „ENTER SET ->“ angezeigt.

• Bestätigen Sie die Auswahl der Speichernummer mit der Taste „START/ENTER".

BATT TYPE LiPo

Zuerst wird der Akkutyp angezeigt, siehe Bild rechts.

• Mit den Tasten „INC“ bzw. „DEC“ können Sie die gewünschte Einstellfunktion auswahlen (z.B. Akkotyp, Zellenzahl, Ladestrom usw.); eine Beschreibung der jeweils angezeigten Einstellfunktionen finden Sie auf den{nachsten Seiten.
  Soll eine Einstellung verändert werden, drücken Sie kurz die Taste „START/ENTER". Der jeweils einstellbare Wert blinkt.
• Verändern Sie den blinkenden Wert mit den Tasten „INC“ bzw. „DEC“. Für eine Schnellverstellung halten Sie die jeweilige Taste länger gedrückt.
• Beenden Sie die Einstellung, indem Sie die Taste „START/ENTER“ kurz drücken. Der jeweils einstellbare Wert hört auf zu blinken. Sie können anschließend eine andere Einstellfunktion auswahlen, siehe oben.

Sollen alle vorangegangenen Einstellungen in dem zu Beginn ausgewählten Speicher abgelegt werden, müssen Sie zum Abschluss mit den Tasten "INC" bzw. "DEC" die Einstellfunktion "SAVE PROGRAM" aufrufen und die Taste "START/ENTER" kurz drücken.

SAUE PROGRAM ENTER

Wird dies nicht durchgeführt, so gehen alle Einstellungen verloren!

• Anschließlich zeigt das Display wieder die Anzeige mit der blinkenden Speichernummer.

Um vorangegangene Einstellungen zu verwerfen und den Einstellmodus abzubrechen, drücken Sie so oft die Taste „BATT. TYPE/STOP“, bis wieder das Hauptmenü erscheint.

Folgende Einstellfunktionen gibt es:

Abhängig vom eingestellen Akkutyp (LiPo, Lilo, LiFe, NiMH, NiCd, Pb) stehen unterscheidliche Einstellfunktionen zur Verfügung. Beispielsweise gibt es nur bei Lithium-Akkus die Einstellfungtion für die Ladeschluss-Spannung pro Zelle.

Stellen Sie deshalb immer zuerst den Akkotyp ein und erst danach die anderen Daten, so dass das Ladegerät die zum Akkotyp passenden Einstellfunktionen anbieten kann.

Akkutyp

BATT TYPE LiPo

Wahlen Sie hier den Akkutyp „LiPo“, „Lilo“, „LiFe“, „NiMH“, „NiCd“ oder „Pb“ aus.

Wie bereits oben beschreiben, muss diese Auswahl zuerst vorgenommen werden, daß nur dann die zum Akkutyp passenden Einstellfungtionen angezeigt werden.

Akkuspannung

BATT VOLTS 7.4K280

Abhängig von dem eingestellen Akkutyp lässt sich hier die Akkuspannung einstehen.

Es kann jeder noch keine beliebige Spannung eingestellt werden, sondern die Schrittweite ist abhängig von der Nennspannung einer einzelnen Zelle des jeweiligen Akkutyps, siehe Kapitel 7.

Beispielsweise beträgt bei LiPo-Akkus die Nennspannung einer Zelle 3,7 V; damit kann die Akkuspannung auch nur in Schritten von 3,7 V eingestellt werden (3,7 V, 7,4 V, 11,1 V usw.).

Ladestrom

Stellen Sie hier den gewünschten Ladestrom ein. Diese muss entsprechend dem verwendenten Akku gewählt werden.

An Ausgang #1 kann ein Ladestrom von 0,1 - 10,0 A eingestellt werden, an Ausgang #2lässt sich ein Ladestrom von 0,1 - 6,0 A einstellen.

Der während dem Ladevorgang tatsächlich vorhandene Ladestrom ist abhängig vom Akkotyp und der Zellenzahl. Die max. Ladeleistung für Ausgang #1 beträgt 100 W; für Ausgang #2 stehen 50 W zur Verfügung.

Die kombinierte Ladeleistung (Ausgang #1 + #2) beträgt max. 100 W.

Entladestrom

Stellen Sie hier den gewünschten Entladestrom ein. Diese muss entsprechend dem verwendenten Akku gewählt werden.

An Ausgang #1 kann ein Entladestrom von 0,1 - 5,0 A eingestellt werden, an Ausgang #2lässt sich ein Entladestrom von 0,1 - 2,0 A einstellen.

Der während dem Entladevorgang tatsächlich vorhandene Entladesstrom ist abhängig vom Akkotyp und der Zellenzahl. Die max. Entladeleistung für Ausgang #1 beträgt 10 W; für Ausgang #2 stehen 5 W zur Verfügung.

Entladeschluss-Spannung pro Zelle

Hier kann die Spannung pro Zelle eingestellt werden, bei welcher der Entladevorgang beendet wird.

Achtung!
Stellen Sie niemals eine zu niedrige Spannung ein. Bei Lithium-Akkus kann dies beispielsweise zu einer Tiefentladung und einer dauerhaften Beschädigung des Akkus führen!

Beachten Sie die Tabelle in Kapitel 7 bzw. spezielle Angaben des Akkuherstellers.

Ladeschluss-Spannung pro Zelle

Hier kann bei Lithium-Akkus die Spannung pro Zelle eingestellt werden, bei welcher der Ladevorgang beendet wird.

Achtung!

Si niemals eine zu hohe Spannung ein. Bei Lithium-Akkus kann dies zu einem Brand oder einer Explosion des Akkus führen!

Beachten Sie die Tabelle in Kapitel 7 bzw. spezielle Angaben des Akkuherstellers.

Abschalten bei Übertemperatur

Das Ladegerät kann den Lade-/Entladevorgang automatisch abbrechen, wenn der Akku die hier eingestellte Temperatur überschreitet.

Damit diese Funktion verwendet werden kann, ist ein externer Temperatursensor erforderlich (nicht im Lieferumfang). Diese muss an der entsprechenden Buchse des Ladegerats angeschlossen werden.

Erhaltungs-Ladestrom (nur bei NiMH und NiCd)

Stellen Sie hier den Erhaltungs-Ladestrom ein. Wenn ein NiMH- oder NiCd-Akku voll geladen ist, verliert er durch die Selfstentladung wieder einen Teil seiner Kapazität.

Durch den Erhaltungs-Ladestrom (kurze Lade-Impulse, kein Dauerladestrom!) wird sichergestellt, dass der Akku voll geladen bleibt. Außen dem verhindert dies die Kristallbildung im Akku.

Verzögerungszeit bei Delta-U-Erkennung (nur bei NiMH und NiCd)

PEAK DELAY

1min

Das Ladegerät beendet den Ladevorgang von NiMH- bzw. NiCd-Akkus nach der Delta-U-Methode. Stellen Sie hier ein, wie lange das Ladegerät nach dieser Erkennung noch weiterladen soll.

Spannung für Delta-U-Erkennung (nur bei NiMH)

DELTA PEAK SENSE

4.1U/C

Stellen Sie hier die Spannung ein, bei der das Delta-U-Ladeverfahren einen voll geladenen Akku erkennt.

Ist der Wert zu hoch eingestellt, erkennt das Ladegerät u.U. nicht, dass der Akku voll geladen ist. Hier spricht dann normalerweise die Schutzschaltung für die Ladedauer oder die maximale Kapazität an (sofern korrekt eingestellt).

Ist der Wert zu niedrig eingestellt, schaltet das Ladegerät zu früh ab und der Akku wird nicht voll geladen.

Verändern Sie die Spannung schrittweise und kontrollieren Sie den Ladevorgang.

Aufgrund der Vielzahl verschiedener Akkus ist es nicht möglich, einen optimalen Wert vorzuschlagen.

Einstellungen speichern

SAVE PROGRAM

ENTER

Beachten Sie hierzu das{nachste Kapitel 14.b).

b) Akkudaten speichern

Um die eingestellten Werte zu speichern, müssen Sie die Einstellfunktion „SAVE PROGRAM“ auswahlen anschließend die Taste „START/ENTER“ kurz drücken. Andernfalls gehen alle Einstellungen verloren.

Das Ladegerät zeigt beim Speichern eine entsprechende Displaymeldung an ("SAVE....") und gibt dann ein Tonsignal aus.

Anschließlich zeigt das Ladegerät abwechselnd die wichtigen Informationen an, die Sie im Speicher abgelegt haben.

Im Beispiel im Bild rechts ist in Speicher „1" ein LiPo-Akku mit 2 Zellen, ein Ladestrom von 2,2 A und ein Entlade-strom von 0,4 A abgelegt.

So können Sie auf den ersten Blick erkennen, welcher Akku bzw. welche Daten in dem Speicher vorhanden sind.

Bei einem leerem Speicher wird in der einzeln Zeile nur „ENTER SET ->“ angezeigt.

SAVE PROGRAM ENTER

SAVE PROGRAM
SAVE.

[BATT MEMORY 1] LiPo 7.4K(2S)

• Wahlen Sie im Hauptmenu des Ladegerats die mit den Tasten „INC“ bzw. „DEC“ die Funktion „BATT MEMO-RY“ aus.
• Bestätigen Sie die Auswahl mit der Taste „STA ENTER". Die Speichernummer blinkt.
• Wahlen Sie mit den Tasten „INC“ bzw. „DEC“ einen der 10 Speicher aus.

Sind in dem Speicher Daten vorhanden, so zeigt das Display in der unteren Zeile z.B. abwechselnd den Akkutyp und die Zellenzahl sowie den Lade- und Entladestrom an.

[BATT MEMORY 1] LiPo 7.4K(2S)

Bei leerem Speicher wird in der unteren Zeile nur „ENTER SET ->“ angezeigt.

• Laden Sie die Akkudaten des ausgewählten Speichers, indem Sie die Taste „START/ENTER" für 3 Sekunden gedrück halten.

ENTER CHARGE LOAD...

Im Display erscheint die Meldung „ENTER CHARGE LOAD......“, die Daten sind daraufhin geladen und das gewünschte Lade-/Entlageprogramm kann anschließend gestartet werden (Taste „START/ENTER“ erneut für 3 Sekunden gedrück halten).

Wenn Sie bei einem leeren Speicher die Taste „START/ENTER“ für 3 Sekunden gedruckt halten, startet das Ladegerät den Auswahl-/Einstellmodus, siehe Kapitel 14. a).

15. Spannungsanzeige für Lithium-Akkus

Das Ladegerät kann die aktuellen Spannungen der Zellen eines Lithium-Akkus anzeigen.

Hierzu muss der Lithium-Akku über einen Balancer-Anschluss verfügen, der am Ladegerät angesteckt sein muss.

Gehen Sie wie folgt vor:

Wahlen Sie im Hauptmenü des Ladegerats mit Tasten „INC“ bzw. „DEC“ die Funktion „LI BATT METER“ aus.
- Bestätigen Sie die Auswahl mit der Taste „START/ENTER".

Anschließend erscheint die Spannungsanzeige.

• Mit den Tasten „INC“ bzw. „DEC“ können Sie umschalten zwischen:

• Einzelspannungen der Zellen 1 - 6

• Gesamtspannung (,M A I N^*) , Maximum-Zellenspannung (,H^ ) und Minimum-Zellenspannung (,L^ )

Die Anzeige der Einzelspannungen ist natürlich abhängig von der Zellenzahl. Im Beisielbild konne es sich also um einen 3zelligen LiPo-Akku handeln (oder um einen mehrzelligen LiPo-Akku mit defekten Zellen bzw. defekten Balanceranschlussen).

Durch die Anzeige der Maximum-Zellenspannung (^ ) und der Minimum-Zellenspannung (^ ) von allen Zellen des angeschlossenen Akkupacks konnen Sie auf einen Blick den Unterschied der Spannungslage der Zellen erkennen.

• Mit der Taste „BATT. TYPE/STOP“ gelangen Sie wie üblich zurück ins Hauptmenü.

16. System-Einstellungen

In den System-Einstellungen des Ladegerats sind diverse Grundeinstellungen zusammenfasst. Im Lieferzustand sind diese mit den gängigsten Werten vorbelegt.

Abhängig von den Akkus, die Sie laden oder entladen wollen, sind jedoch bestimmte Veränderungen der Werte Sinnvoll.

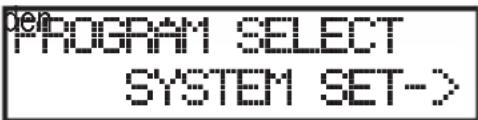

Gehen Sie wie folgt vor:

• Wahlen Sie im Hauptmenu des Ladegerats mit Tasten „INC“ bzw. „DEC“ die Funktion „SYSTEM SET ->“ aus.
• Bestätigen Sie die Auswahl mit der Taste „STA ENTER".

Zuerst wird die Pausenzeit zwischen einem Lade-/Entladevorgang (z.B. beim Zyklusbetrieb) angezeigt, siehe Bild rechts.

→ Mit den Tasten „INC“ bzw. „DEC“ können Sie die gewünschte Einstellfunktion auswahlen.

Soll eine Einstellung verändert werden, drücken Sie kurz die Taste „START/ENTER". Der jeweils einstellbare Wert blinkt.

Verändern Sie den blinkenden Wert mit den Tasten „INC“ bzw. „DEC“. Für eine Schnellverstellung halten Sie die jeweilige Taste länger gedrückt.

Beenden Sie die Einstellung, indem Sie die Taste „START/ENTER“ kurz drücken. Der jeweils einstellbare Wert hört auf zu blinken. Sie können anschließend eine andere Einstellfunktion auswahlen, siehe oben.

Um zum Hauptmenü zurückzukehren, drücken Sie die Taste „BATT. TYPE/STOP".

Für eine Beschreibung der möglichen Einstellfunktionen beachten Sie die nachfolgenden Informationen.

Pausendauer zwischen Lade-/Entladevorgang

Beim Aufladen eines Akkus erwartt sich dieser (abhängig vom Ladestrom). Im Zyklusbetrieb kann das Ladegerät eine Pause zwischen dem Aufladen und Entladen machen, damit sich der Akku abkühlt, bevor der Entladevorgang startet.

Sicherheitstimer

SAFETY TIMER ON 120min

Wenn ein Ladevorgang startet, so startet auch der interne Sicherheitsstimer. Wenn das Ladegerät aus irgendem Grund nicht feststellen kann, ob der Akku voll geladen ist (z.B. bei der Delta-U-Erkennung), so wird bei aktiviertem Sicherheitsstimer der Ladevorgang nach Ablauf der hier eingestillten Zeit automatisch beendet. Dies schützt den Akku vor Überladung.

Der Sicherheitstimer kann eingeschaltet (,ON^ ) oder ausgeschaltet (,OFF^ ) werden, außerdem latent sich die Zeit für den Sicherheitstimer verändern.

→ Stellen Sie die Zeit aber nicht zu kurz ein, da sonst der Akku nicht voll geladen werden kann, weil der Sicherheitstimer den Ladevorgang abbricht.

Berechnen Sie die Zeit für den Sicherheitstimer wie folgt:

Beispiele:

Akkukapazität Ladestrom Timerzeit

2000 mAh 2,0 A 2000 / 2,0 = 1000 / 11,9 = 84 Minuten

3300 mAh 3,0 A 3300 / 3,0 = 1100 / 11,9 = 92 Minuten

1000 mAh 1,2 A 1000 / 1,2 = 833 / 11,9 = 70 Minuten

Der Faktor 11,9 dient dazu, dass 140% der Akkukapazität geladen werden kann (der Akku ist dadurch garantiert voll geladen), bevor der Sicherheitsstimer anspricht.

Automatische Abschaltung bei bestimmter Ladekapazität

Capacity Out-Off ON 500mAh

Durch diese Sicherheitsfunktion des Ladegerats wird der Ladevorgang automatisch beendet, wenn eine bestimmte Kapazität in den Akku „hineingeladen" wurde.

Die Sicherheitsfunktion kann eingeschaltet (,ON^ ) oder ausgeschaltet (,OFF^ ) werden, außer dem{lssst sich die Kapazitat einstellen.

→ Stellen Sie die Kapazität aber nicht zu gering ein, da sonst der Akku nicht voll geladen werden kann.

Tastenbestätigungs-/Warntöne ein-/ausschalten

Mit der Funktion „Key Beep“ wird der Bestätigungston bei jedem Tastendruck eingeschaltet (_,ON^) bzw. ausgeschaltet (_,OFF^) .

Über die Funktion „Buzzer"lässt sich der Signatlon bei diversen Funktionen/Warnmeldungen einschalten ("ON") bzw. ausschalten ("OFF").

Überwachung der Eingangsspannung

These Funktion überwacht die Spannung am Eingang des Ladegerats. Dies macht Sinn, wenn zur Stromversorgung ein 12 V-KFZ-Bleiakku verwendet wird.

Fällt die Spannung unter den eingestellen Wert, wird der Ladevorgang abgebrochen, damit es nicht zu einer Tiefentladung des KFZ-Bleiakkus kommt.

Anzeige der Akku- und Ladegeräte-Temperatur

In dieser Funktion konnen Sie die externe Akkutemperatur und die interne Temperatur des Ladegerats anzeigen halten.

Die externe Temperatur kann nur dann angezeigt werden, wenn am Ladegerät ein externer Temperatursensor angeschlossen ist (nicht im Lieferumfang, sondern als Zubehör erhältlich).

Dieser Temperatursensor wird am Akku angebracht.

Werkseinstellungen laden (Reset)

Hier können die Werkseinstellungen wieder hergestellt werden (Reset).

Halten Sie die Taste „START/ENTER" für 3 Sekunden gedrück. Daraufhin erscheint in der unteren Displayzeile „COMPLETED"; das Ladegerät startet neu und befindet sich anschließend wieder im Hauptmenü.

Beachten Sie, dass anschließend alle von Ihnen eingestellen Werte auf die Werkseinstellung zurückgesetzt sind; auch die 10 Akkuspeicher (siehe Kapitel 14) sind gelöscht.

Version der Firmware anzeigen

VERSION

4.01

Unten rechts im Display wird die aktuelle Firmware des Ladegerats angezeigt.

17. USB-Ausgang

Wenn das Ladegerät mit der Spannungs-/Stromversorgung verbunden ist, so steht am USB-Ausgang eine USB-übliche Spannung von 5 V/DC und ein Strom von bis zu 2,1 A zur Verfügung.

An dieser Ausgang konnen Sie beispelsweise ein Mobiltelefon oder einen Tablett-Computer aufladen.

18. PC-Software

Installieren Sie zuerst die Software (mindestens Windows XP oder höher erforderlich) und die Treiber der mitgelieferten CD, bevor Sie das Ladegerät an einen Computer anschließen.

Beachten Sie für die Bedienung der Software z.B. entsprechende Informationen auf der CD bzw. in der Hilfe-Funktion der Software.

Wichtig!

en prinzipbedingt nicht beiden USB-Schnittstellen (siehe Kapitel 8, Pos. 16/17)

gleichzeitig an einem einzeln Computer angeschlossen und per Software gesteuet werden (zum Zeitpunkt der Erstellung dieser Bedienungsanleitung war keine Umschaltmogglichkeit vorhanden). In thisem Fall sind zwei separate Computer erforderlich, die mit jeweils einer USB-Schnittstelle des Ladegerats verbunden werden müssen.

• Legen Sie die mitgelieferte CD in das entsprechende Laufwerk Ihr's Computers ein.
• Öffnen Sie das Inhaltsverzeichnis der CD z.B. mit dem Dateimanager von Windows und starten Sie das Installationsprogramm.
• Folgen Sie allen Anweisungen der Software bzw. von Windows.
• Verbinden Sie jetzt die USB-Buchse des Ladegerats über ein geeignetes USB-Kabel (nicht im Lieferumfang) mit einer frei en USB-Schnittstelle des Computers.

Windows erkennt neue Hardware und beendet die Treiberinstallation. Möglicherweise ist anschließend ein Neustart von Windows erforderlich.

• Starten Sie die Software. Falls Sie Probleme feststellen, so starten Sie die Software testweise mit Administrator-Rechten.
• Das Ladegerät lasst sich jetzt per Software steuern.

Sollte eine neue Version der Software zur Verfügung stehen, so finden Sie diese auf unserer Internetseite www.conrad.com im Download-Bereich zum Produkt.

19. Warnmeldungen im Display

REVERSE POLARITY

Die Polarität der Akkuanschlüsse ist vertauscht.

CONNECTION BREAK

Die Verbindung zum Akku ist unterbrochen, z.B. wenn der Akku während dem Ladevorgang abgesteckt wurde.

Der Akku wurde verpolt angeschlossen.

BALANCE CONNECT ERROR

Der Balanceranschluss des Akkus wurde falsch angeschlossen oder ist verpolt.

DC IN TOO LOH

Die Eingangsspannung (am Gleichspannungseingang) für das Ladegerät ist zu niedrig (<11 V).

DC IN TOO HIGH

Die Eingangsspannung (am Gleichspannungseingang) für das Ladegerät ist zu hoch ( >18V ).

CELL ERROR LOH VOLTAGE

Die Spannung einer Zelle eines angeschlossenen Lithium-Akkus ist zu niedrig.

CELL ERROR HIGH VOLTAGE

Die Spannung einer Zelle eines angeschlossenen Lithium-Akkus ist zu hoch.

CELL ERROR VOLTAGE-INSALID

Die Spannung einer Zelle eines angeschlossenen Lithium-Akkus ist nicht korrekt messbar.

Die eingestellte Zellenzahl ist falsch.

INT. TEMP. TOO HI

Die Innentemperatur des Ladegerats ist zu hoch.

EXT. TEMP. 100 HI

Die über den externen Temperaturfuhler (nicht im Lieferungfang, separat bestellbar) am Akku gemessene Temperatur ist zu hoch.

OVER CHARGE CAPACITY LIMIT

Das eingestellte Kapazitätslimit (siehe Kapitel 16) wurde übersritten.

OVER TIME LIMIT

Das eingestellte Zeitlimit für den Ladevorgang (siehe Kapitel 16) wurde übersritten.

BATTERY HAS FULL

Der angeschlossene Akku ist voll. Prufen Sie ggf. die Einstellung der Zellenzahl.

20. Informationen des Ladegerats

Während einem Lade-/Entladevorgang konnen Sie durch mehrfachen Druck auf die Taste „DEC" diverse Informationen im Display anzeigen setzen. Wir für einige Sekunden keine Taste gedrückt, wechselt das Ladegerät wieder zurück zur normalen Anzeige.

→ Welche Informationen angezeigt werden können, ist abhängig vom angeschlossenen Akkutyp.

Spannung des Akkus bei Lade-/Entlade-Ende

End Voltage 12.6UC3S)

Eingangsspannung

IN Power Voltoge 14.93V

Anzeige der Temperatur am externen Temperaturfuhler

Ext.Temp BC Int.Temp 27C

• Ist kein externer Temperatursensor angeschlossen (nicht im Lieferumfang, separat bestellbar), erscheint bei „Ext.Temp" die Anzeige „0C".

Zeitdauer für Sicherheitstimer

Akku-Kapazität für Sicherheitsabschaltung

21. Wartung und Reinigung

Das Produkt ist für Sie wartungsfrei, zerlegen Sie es deshalb niemals.

Lassen Sie eine Reparatur ausschließlich von einer Fachkraft bzw. Fachwerkstatt durchführten, andernfalls besteht die Gefahr der Zerstörung des Produkts, außer dem erlischt die Zulassung (CE) und die Gewährleistung/Garantie.

Vor einer Reinigung ist ein evtl. angeschlossener Akku von dem Ladegerät zu trennen. Trennen Sie anschließend das Ladegerät von der Spannungs-/Stromversorgung.

Reinigen Sie das Produkt nur mit einem weichen, sauberen, trockenen und fusselfreien Tuch, verwenden Sie keine Reinigungsmittel, das Gehäuse und die Beschriftung kann dadurch angegriffen werden.

Staub kann mit einem sauberen weichen Pinsel und einem Staubsauger weniger entfern werden.

22. Entsorgung

a) Allgemein

Das Produkt besteht nicht in den Hausmull.

en Sie das unbrauchbar gewordene Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

b) Batterien und Akkus

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmull ist untersagt!

Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekenn-zeichnet, die auf das Verbot der Entsorgung über den Hausmull hinweisen. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (Bezeichnung steht auf Batterie/Akku z.B. unter den links abgebildeten Mülltonnen-Symbolen).

Ohre verbrauchten Batterien/Akkus konnen Sie unentgeltlich bei den Sammelstellen ihrer Gemeinde, unseren Filialen oder überall Dort abgeben, wo Batterien/Akkus verkauft werden.

Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten ihren Beitrag zum Umweltschutz.

23. Technische Daten

Betriebsspannung....Netzspannungseingang: 100 - 240 V/AC, 50/60Hz

Gleichspannungseingang: 11 - 18 V/DC

Verwenden Sie niemals beiden Eingänge gleichzeitig. Hierdurch kann das Ladegerät beschädigt werden. Verlust von Gewährleistung/Garantie!

Lade-/Entladekanäle. 2

Ladestrom.. Ausgang #1: 0,1 - 10,0 A

Ausgang #2: 0,1 - 6,0 A

Ladeleistung.. Ausgang #1: max. 100 W

Ausgang #2: max. 50 W

Die kombinierte Ladeleistung für Ausgang #1 und #2 beträgt max. 100 W (z.B. Ausgang #1 = 60 W und Ausgang #2 = 40 W).

Entladestrom .Ausgang #1: 0,1 - 5,0 A

Ausgang #2: 0,1 - 2,0 A

Entludeleistung. Ausgang #1: max. 10 W

Ausgang #2: max. 5 W

Geeignete Akkus NiMH/NiCd, 1 - 15 Zellen

Pb, 1 - 10 Zellen (Nennspannung 2 - 20 V)

Entladestrom für Balancer............LiPo/Lilon/LiFe: 300 mA pro Zelle

Delta-U-Erkennung.. NiMH/NiCd: 3 - 15 mV/Zelle (einstellbar)

Sicherheitstimer 1-720 Minuten, abschaltbar

Umgebungsbedingungen. Temperature 0^ bis +40^ ; Luftfeuchte 0% bis 90% relativ, nicht kondensierend

Gewicht.. ca. 710 g

Abmessungen.. ca. 143 x 115 x 63 mm (B x T x H)

Page

Suisse: www.conrad.ch

www.biz-conrad.ch

2. Explication des symboles

1. Technische gegevens 233

1. Inleiding

Geachte klant,

c) Automatische laadmodus ("Auto CHARGE")

Pauzeduur zusammen laden/ontladen

23. Technische gegevens

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugswise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
