BEDIENUNGSANLEITUNG SA3001 IFM

Bedienungsanleitung Operating instructions Notice utilisateurs

efector300®

Strömungswächter Flow monitor

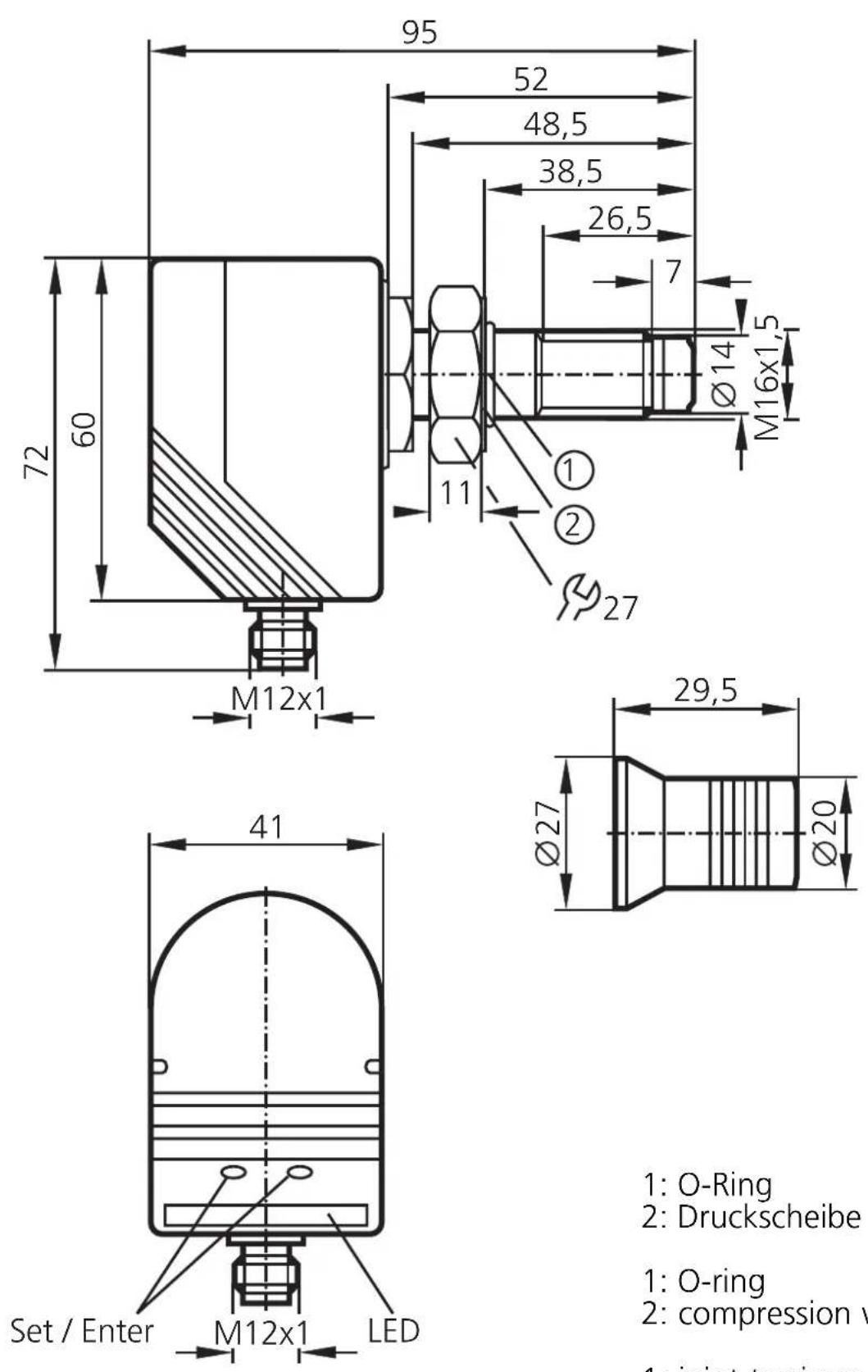

Maßzeichnung - Scale drawing - Dimensions

1: O-Ring
2: Druckscheibe
1: O-ring
2: compression washer
1: joint torrique
2: rondelle de pression

1. Bestimmungsgemäße Verwendung

Der Strömungswächter erfaßt die Strömungsgeschwindigkeit von Wasser.

Zwei Schaltausgänge geben Signal, wenn die jeweils eingestellte Strömungsgeschwindigkeit erreicht ist.

Zusätzlich zeigt das Gerät die aktuelle Strömungsgeschwindigkeit durch eine LED-Kette an.

- Für Rohrleitungen mit Nennweiten DN 40 ... DN 100.

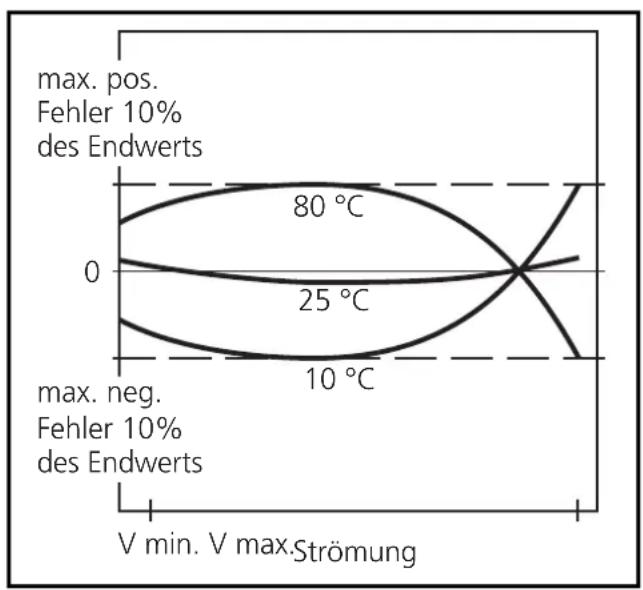

Typischer Meßfehler für Medium Wasser bei verschiedenen Mediumstemperaturen.

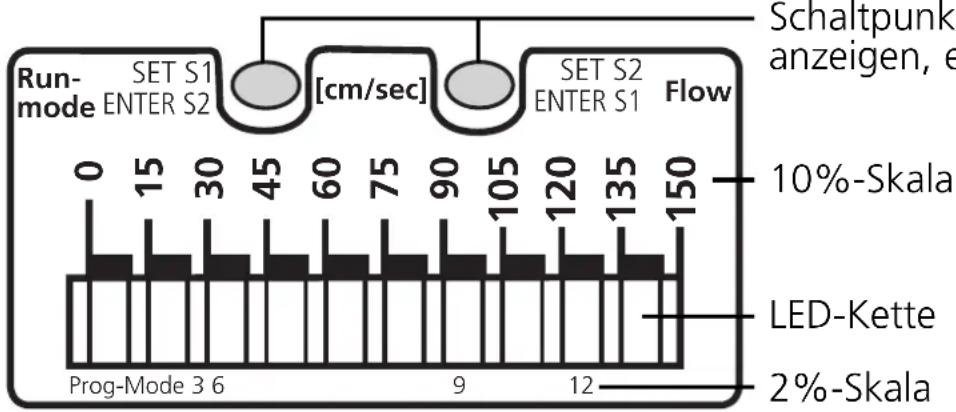

2. Bedien- und Anzeigeelemente

3. Montage

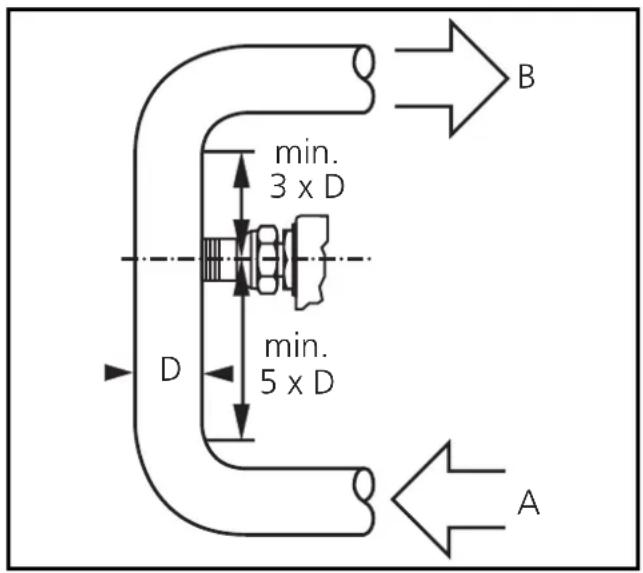

Um Fehlfunktionen zu vermeiden, müssen Mindestabstände zwischen Strömungswächter und Krümmungen, Ventilen, Reduzierungen u. ä. eingehalten werden.

• Mind. 5 mal Rohrdurchmesser an der Anströmseite (A).
• Mind. 3 mal Rohrdurchmesser an der Abströmseite (B).
  (Die Angaben gelten für lamina-re Strömungsverhältnisse).

min. 3 x D min. 5 x D D A B

Schritt 1

Schweißen Sie die Einschweißmuffe in die Rohrleitung.

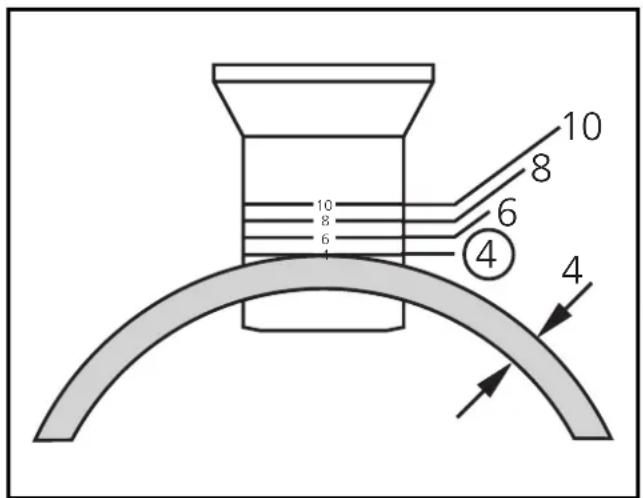

Einbautiefe je nach Rohrwandstärke; d. h. bis zu der Markierung, deren Nummer gleich der Wandstärke ist. Die Markierung muß mit der Rohr-Außenwand abschließen und umlaufend sichtbar sein.

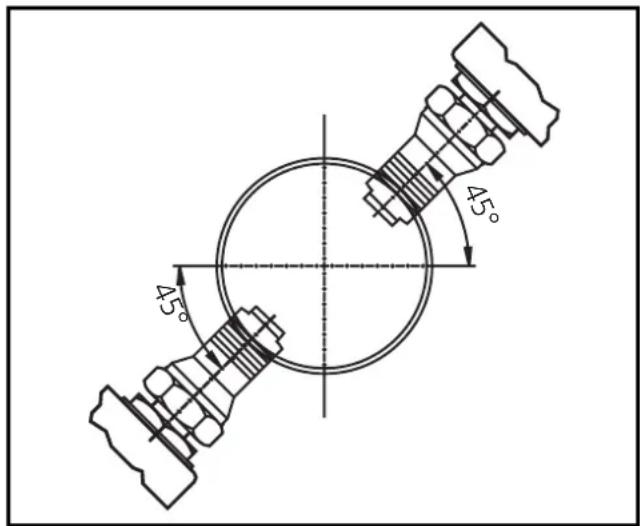

Bei waagerecht verlaufenden Rohren sollte die Muffe in einem Winkel von 45° eingesetzt werden.

10 8 6 4 4 10 8 6 ④

45° 45°

Schritt 2

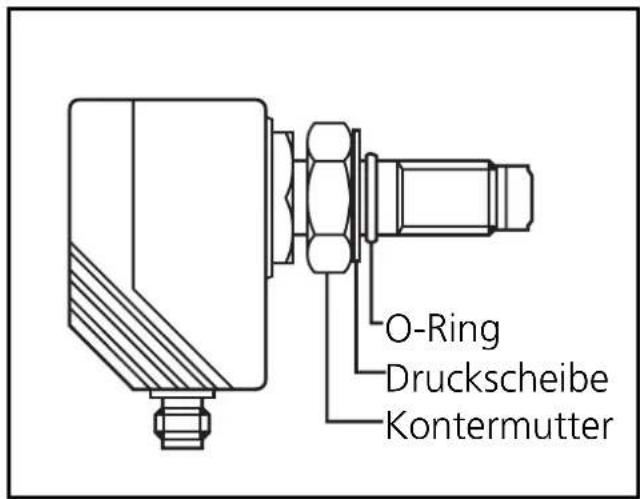

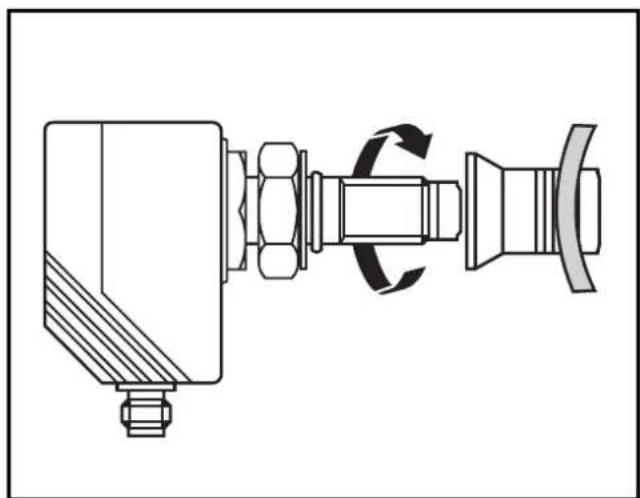

Setzen Sie den Strömungswächter mit Kontermutter, O-Ring und Druckscheibe in die Muffe ein und schrauben Sie ihn bis zum Anschlag ein.

O-Ring Druckscheibe Kontermutter

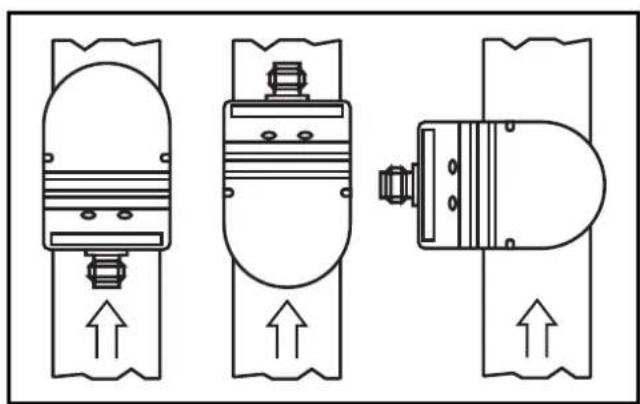

Richten Sie den Strömungswächter aus (in Rohrlängsachse oder quer dazu) und ziehen Sie die Kontermutter fest.

4. Elektrischer Anschluß

Das Gerät darf nur von einer Elektrofachkraft installiert werden. Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen.

Spannungsversorgung nach EN50178, SELV, PELV.

Um die "limited Voltage" Anforderungen gemäß UL 508 zu erfüllen, muß das Gerät aus einer galvanisch getrennten Quelle versorgt und durch eine Überstromeinrichtung abgesichert werden. Schalten Sie die Anlage spannungsfrei und schließen Sie das Gerät an.

Anschlußbelegung:


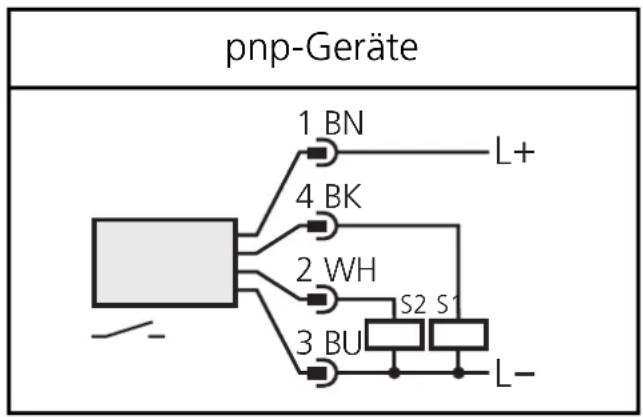

    A["pnp-Geräte"] --> B["1 BN"]
    A --> C["4 BK"]
    A --> D["2 WH"]
    A --> E["3 BU"]
    B --> F["L+"]
    C --> G["S2 S1"]
    D --> H["L-"]
    E --> I["L-"]


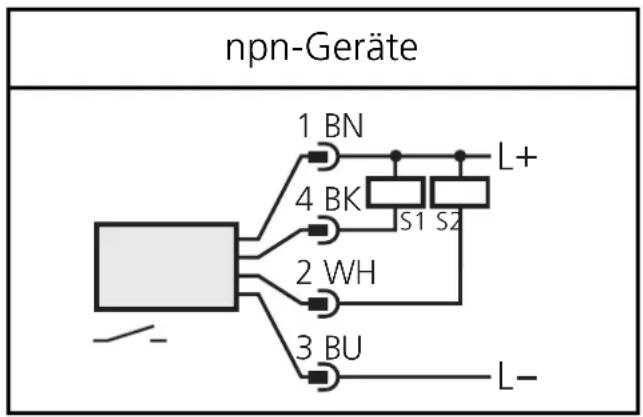

    A["npn-Geräte"] --> B["1 BN"]
    A --> C["4 BK"]
    A --> D["2 WH"]
    A --> E["3 BU"]
    B --> F["L+"]
    C --> G["S1"]
    C --> H["S2"]
    D --> I["-"]
    E --> J["L-"]

Adernfarben bei ifm-Kabeldosen:

Nach dem Einschalten der Versorgungsspannung leuchten alle LEDs auf und verlöschen wieder schrittweise.* Danach ist das Gerät betriebsbereit.

*Während dieser Zeit sind beide Ausgänge geschaltet (= EIN).

5. Einstellen der Schaltpunkte

Anzeige:

	[DOZS]	leuchtende LED = 10%-Wert des Schaltpunkts	gelb (YE) = Ausgang geschaltet; rot (RD) = Ausgang nicht geschaltet

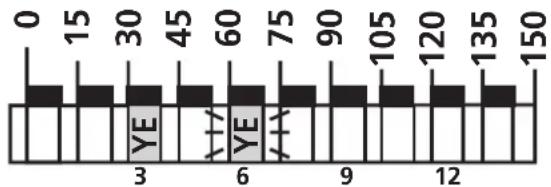

[6W47]	[K4BY]	blinkende LED = 2%-Wert des Schaltpunkts
	Grüne LED = letzter angezeigter Strömungswert

Drücken Sie die Taste und halten Sie sie gedrückt (hier: S1 einstellen).

Der aktuelle Schaltpunkt wird in 2%-Auflösung angezeigt (hier: 30 + 6 = 36 cm/s),

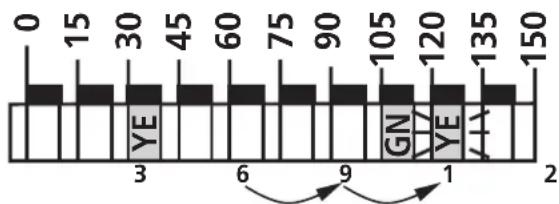

nach 5s wird der Wert erhöht* (schrittweise durch Einzeldruck oder kontinuierlich durch Festhalten der Taste). Hier: 36 - 39 - 42 cm/s

1

Drücken Sie kurz (= Bestätigung für S1).

Der eingestellte Wert wird wirksam; das Gerät springt zurück in den Betriebsmodus.

*Schaltpunkt verringern: Lassen Sie blinkende und leuchtende LED bis zum maximalen Einstellwert laufen. Danach beginnt der Durchlauf wieder bei dem minimalen Einstellwert.

Verriegeln / Entriegeln

Das Gerät läßt sich elektronisch verriegeln, so daß unbeabsichtigte Fehleingaben verhindert werden: Drücken Sie 10s lang die beiden Einstelltasten. Die Anzeige verlöscht kurzzeitig (= Bestätigung des Verriegelns / Entriegelns).

Auslieferungszustand: Nicht verriegelt.

6. Inbetriebnahme / Betrieb / Wartung

Prüfen Sie nach Montage, elektrischem Anschluß und Programmierung, ob das Gerät sicher funktioniert.

Nach dem Einschalten der Versorgungsspannung leuchten alle LEDs auf und verlöschen wieder schrittweise.* Danach ist das Gerät betriebsbereit.

* Während dieser Zeit sind beide Ausgänge geschaltet (= EIN).

Betriebsanzeige

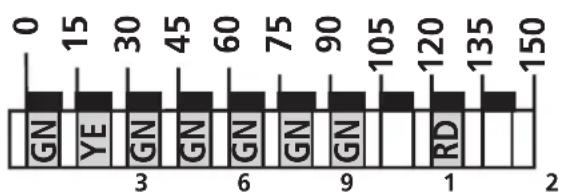

	Grüne LEDs = aktuelle Strömung (hier 90 - 105 cm/s).
	1. LED blinkt = keine Strömung
	[WZDO] Gelbe LED = Schaltpunkt / Ausgang geschaltet hier: Ausgang 1 geschaltet
	[VHGB] Rote LED = Schaltpunkt / Ausgang nicht geschaltet hier: Ausg. 2 nicht geschaltet

Störanzeigen während des Betriebs

5 LEDs links blinken bei Kurzschluß in Schaltausgang S1; 5 LEDs rechts blinken bei Kurzschluß in Schaltausgang S2.

Reinigungshinweis

Überprüfen Sie die Sensorspitze von Zeit zu Zeit auf Ablagerungen. Reinigen Sie sie gegebenenfalls mit einem weichen Tuch. Fest anhaftende Ablagerungen (z. B. Kalk) lassen sich mit handelsüblichem Essigreiniger entfernen.
