MODE D'EMPLOI SA3001 IFM

Contrôleur de débit SA3000 SA3001

Contenu

1. Fonctionnement et caractéristiques . . . . . . . page 162. Eléments de service et d’indication . . . . . . . page 163. Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Raccordement électrique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5. Réglage des seuils . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Mise en service / Fonctionnement / Maintenance . page 21

FRANÇAIS

1. Fonctionnement et caractéristiques

Le contrôleur de débit détecte la vitesse de circulation de l'eau. Deux sorties de commutation fournissent un signal si la vitesse du fluide réglée est atteinte.

De plus, une rampe de LED affiche la vitesse actuelle du fluide.

- Pour des tubes de diamètre nominal DN40 à DN100.

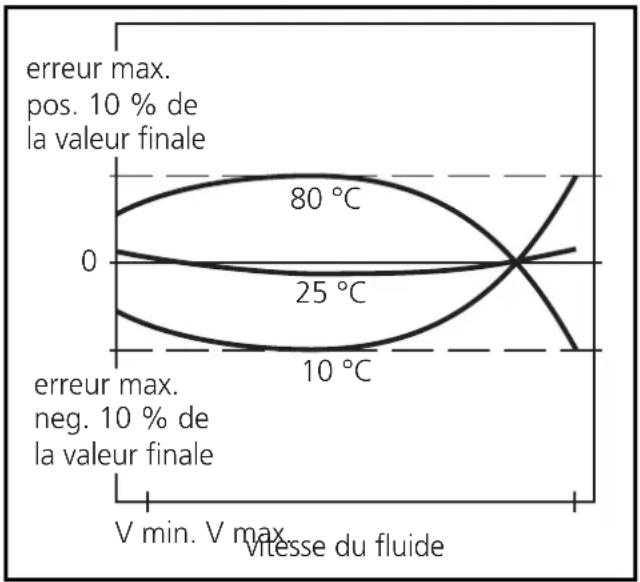

Erreur de mesure typique pour l'eau à différentes températures du fluide.

2. Éléments de service et d'indication

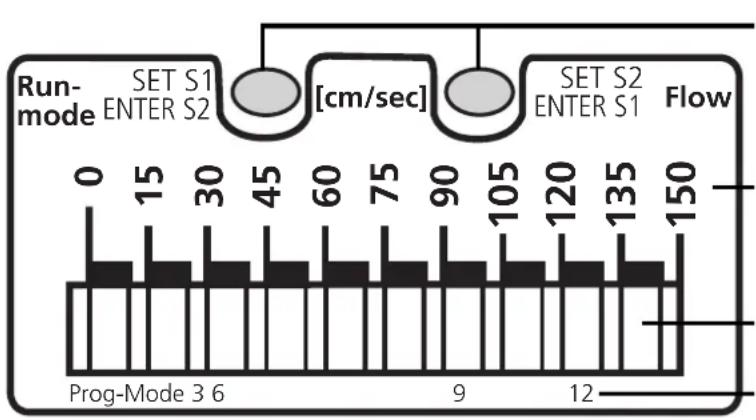

Visualisation, réglage et confirmation des seuils S1 et S2

en pas de 10%

rampe de LED en pas de 2%

3. Montage

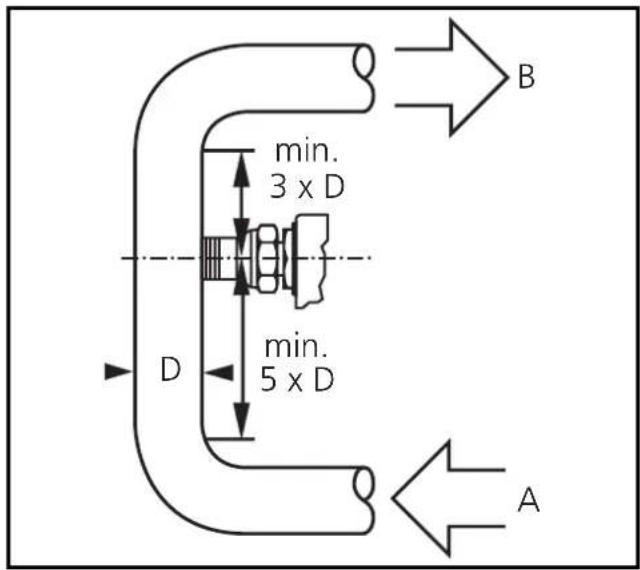

Afin d'éviter un mauvais fonctionnement, une distance minimum doit être respectée entre la sonde et les coudes, vannes, changements de section, etc.

• Min. 5 x diamètre de la canalisation en amont (A),
• min. 3 x diamètre de la canalisation en aval (B).

(Les données se réfèrent aux fluides à l'état laminaire).

min. 3 x D min. 5 x D D A B

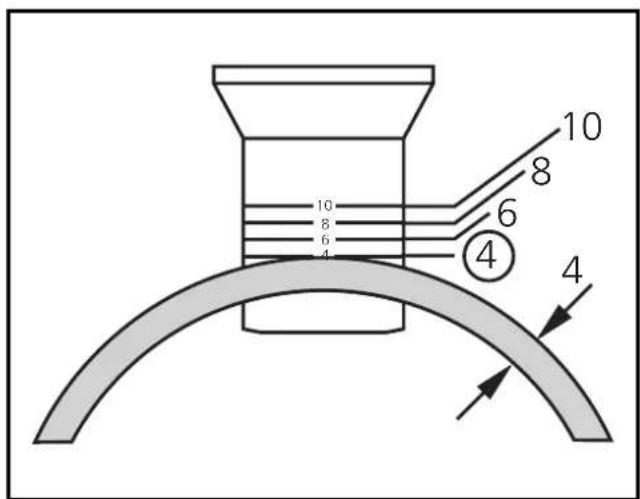

Souder l'adaptateur sur le tube. La profondeur d'installation dépend de l'épaisseur de la paroi du tube. Le numéro relatif à l'épaisseur de la paroi doit être à fleur avec la paroi extérieure du tube et visible de tous les côtés.

10 8 6 4 4 4

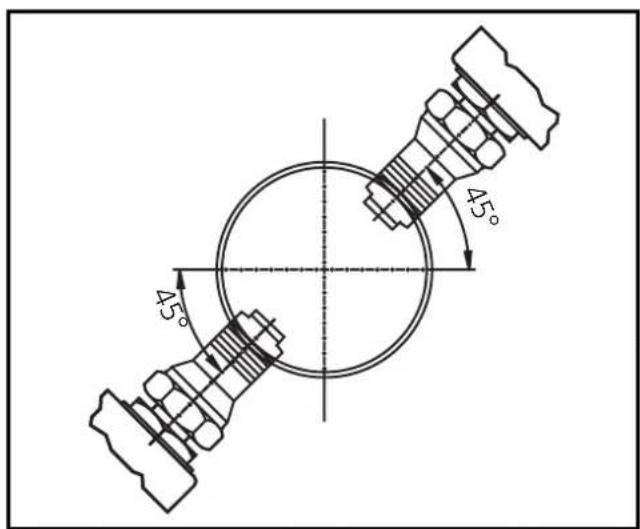

Sur les tubes horizontaux, le raccord doit être soudé avec un angle de 45°.

45° 45°

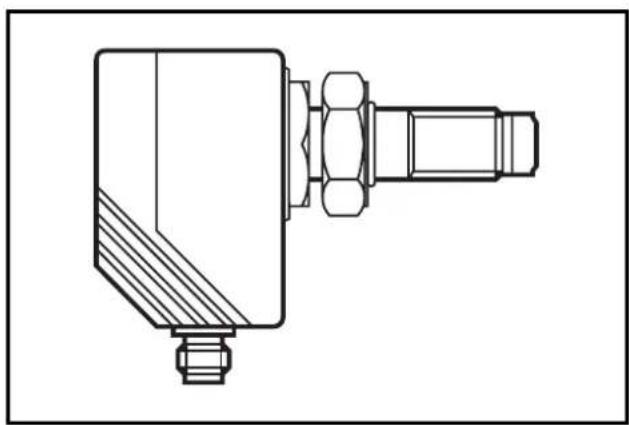

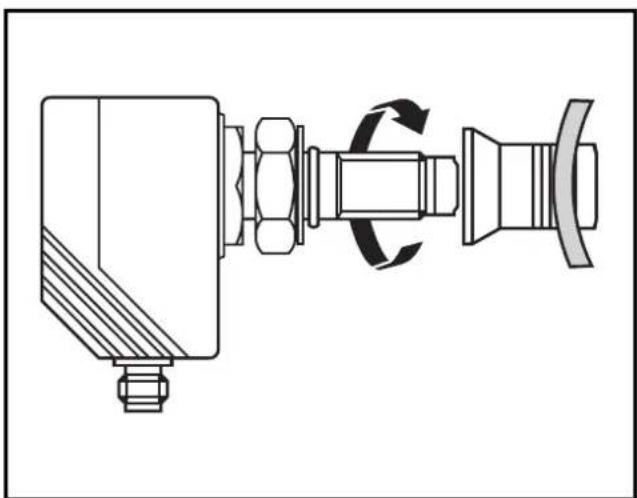

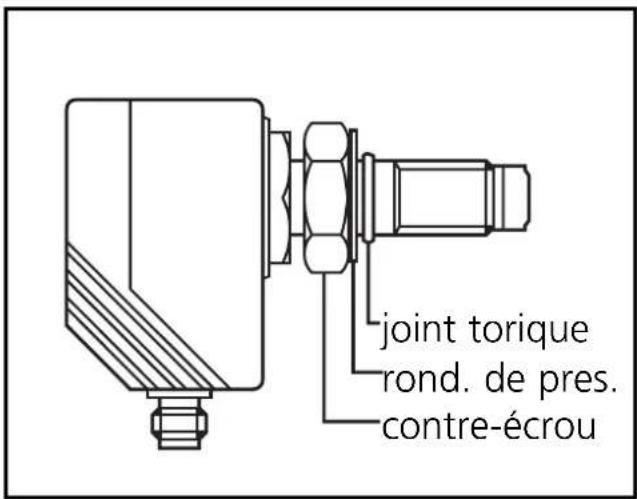

Insérer le détecteur de circulation de fluides avec contre-écrou, joint torique et rondelle de pression dans le raccord à souder et le visser jusqu'à la bague.

joint torique rond. de pres. contre-écrou

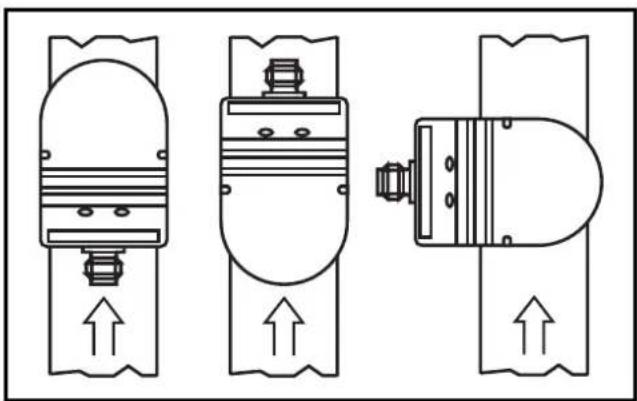

Positionner le détecteur de circulation de fluides (dans l'axe du tube ou perpendiculairement) et serrer le contre-écrou.

4. Raccordement électrique

L'appareil ne doit être monté que par un électricien.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation selon EN50178, TBTS, TBTP.

Afin de répondre aux exigences de la norme "UL 508" pour la catégorie "limited voltage", l'appareil doit être impérativement alimenté par une alimentation isolée galvaniquement et équipée d'un dispositif de protection contre les surcharges.

Mettre l'installation hors tension avant le raccordement.

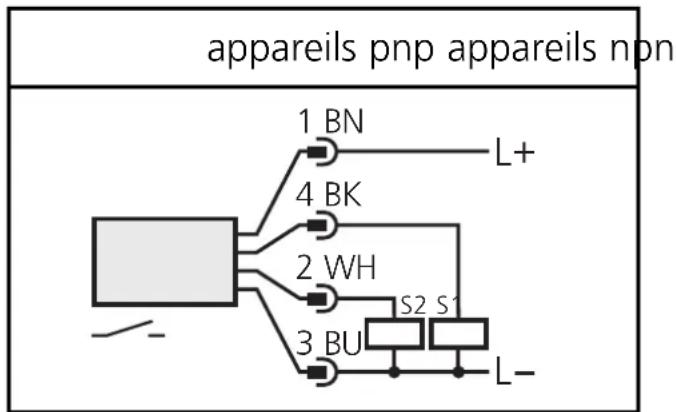

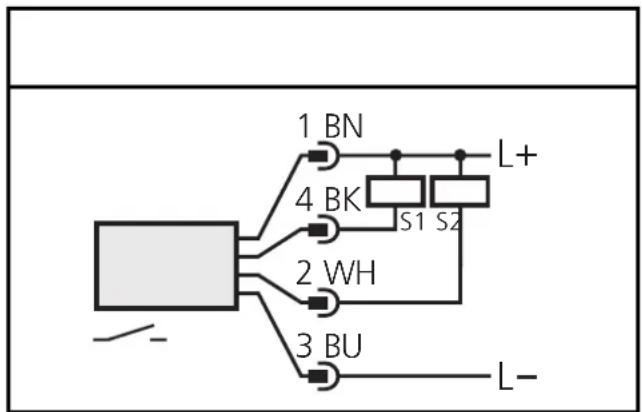

Raccordement:

Couleurs des fils conducteurs des connecteurs femelles ifm: 1 = BN (brun), 2 = WH (blanc), 3 = BU (bleu), 4 = BK (noir).

Dès la mise sous tension, toutes les LED s'allument et s'éteignent l'une après l'autre. L'appareil est ensuite opérationnel.

*Durant ce temps, les deux sorties sont commutées (= ON).

5. Réglage des seuils

Affichage:

		LED allumée = 10% valeur du seuil	jaune (YE) = sortie commutée; rouge (RD) = sortie pas com- mutée;
	[KDB6]	LED clignotante = 2% valeur du seuil
[DKSA]	LED verte = dernière valeur du débit affichée

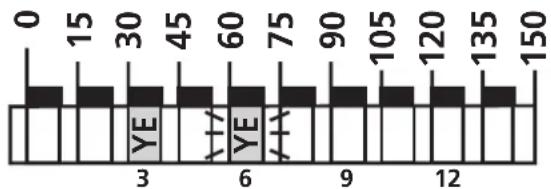

Appuyer sur le bouton et le maintenir appuyé (ici: régler S1).

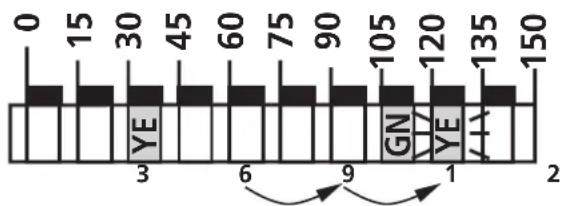

La valeur actuelle est indiquée en pas de 2% (ici: 30 + 6 = 36 cm/s),

après 5 s la valeur est incrémentée (pas à pas en appuyant sur le bouton plusieurs fois ou continuellement en le maintenant appuyé). Ici: 36 - 39 - 42 cm/s

Appuyer brièvement (= confirmation pour S1).

La valeur réglée devient effective ; l'appareil est remis en mode de fonctionnement.

Réduire le seuil : Laissez les LED clignotantes et allumées passer la valeur de réglage maximum. Ensuite le cycle recommence à la valeur de réglage minimum.

Blocage/déblocage

L'appareil peut être verrouillé afin d'éviter une fausse programmation non intentionnelle : Appuyer sur les deux boutons-poussoir pendant 10s. La visualisation s'éteint brièvement (confirmation du blocage / déblocage). Appareil livré : non bloqué.

6. Mise en service / fonctionnement / maintenance

Après le montage, le câblage et le réglage, vérifier le bon fonctionnement de l'appareil.

Dès la mise sous tension, toutes les LED s'allument et s'éteignent l'une après l'autre. L'appareil est ensuite opérationnel.

*Durant ce temps, les deux sorties sont commutées (= ON).

Visualisation en fonctionnement

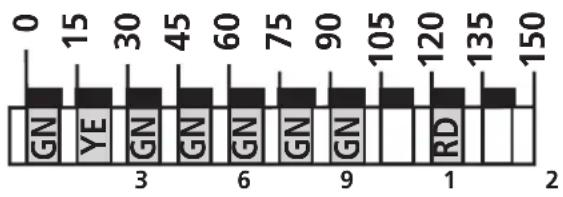

	[EX3Y] LED vertes = vitesse actuelle du fluide (ici: 90 - 105 cm/s).
	1ère LED verte clignote = aucune circulation
	LED jaune = seuil / sortie commutée ici: sortie 1 commutée.
	[842X] LED rouge = seuil / sortie non commutée ici: sortie 2 non commutée.

Indication de défaut: les 5 LED à gauche clignotent lors d'un court-circuit de la sortie de commutation S1; les 5 LED à droite clignotent lors d'un court-circuit de la sortie de commutation S2.

Maintenance recommandée

Vérifier périodiquement l'éventuelle présence de dépôts en bout de sonde. Le cas échéant, les enlever avec un chiffon doux. Les dépôts adhérant fortement (ex: calcaire) peuvent être retirés avec un produit acétique de nettoyage usuel.
