SI0104 - Durchflusssensor IFM - Kostenlose Bedienungsanleitung

Produkttyp	Durchflusssensor
Marke	IFM
Modell	SI0104
Kategorie	Durchflusssensor
Spannungsversorgung	20 ... 36 V DC (gemäß EN50178, TBTS, TBTP)
Analogausgang	4 ... 20 mA, max. ca. 23 mA
Maximale Last	500 Ω
Einstellbereich (Strömungsgeschwindigkeit)	3 ... 60 cm/s
Fluidtemperatur	-25 ... +80 °C
Umgebungstemperatur	-25 ... +80 °C
Druckfestigkeit	30 bar
Schutzart	IP 67 (IEC 60529) / (UL50)
Ansprechzeit	1 ... 10 s
Einschaltverzögerung	15 s, optisch signalisiert
Anzeige	Grüne LED-Leiste (10 LEDs) für relativen Durchfluss
Hauptfunktionen	Durchflusserkennung, Analogausgang, LED-Anzeige, HI-Teach/LO-Teach Einstellung, Überwachung auf übermäßigen Durchfluss
Montage	Montage an horizontalem oder vertikalem Rohr, Mindestabstand 5xD vor, 3xD nach dem Sensor; Einbautiefe ≥ 12 mm
Elektrischer Anschluss	Steckverbinder M18 x 1,5, Anschlussplan beigefügt; von einem Elektriker durchzuführen
Wartung und Reinigung	Die Sondenspitze regelmäßig mit einem weichen Tuch reinigen; hartnäckige Ablagerungen (Kalk) können mit einem essighaltigen Reinigungsmittel entfernt werden
Sicherheit	Nationale und internationale Vorschriften beachten; galvanisch getrennte Spannungsversorgung für UL
Ersatzteile und Reparierbarkeit	Prozessanschlussadapter als Zubehör erhältlich; Werkseinstellungen wiederherstellbar
Allgemeine Informationen	Bedienungsanleitung als PDF verfügbar; Gerät wird unverriegelt geliefert

Häufig gestellte Fragen - SI0104 IFM

Wie führe ich die HI-Teach-Einstellung (Maximaldurchfluss) durch?

Schalten Sie das Gerät ein und warten Sie ca. 15 s. Stellen Sie sicher, dass der Fluid-Durchfluss den gewünschten Maximalwert hat. Drücken Sie die Taste Learn/Set länger als 5 s und kürzer als 10 s. Lassen Sie los, sobald die LED-Leiste von links nach rechts aufleuchtet. Das Gerät speichert den Durchfluss und wird betriebsbereit.

Wie führe ich die LO-Teach-Einstellung (Minimaldurchfluss) durch?

Die LO-Teach-Einstellung muss nach dem HI-Teach durchgeführt werden. Stellen Sie den Durchfluss auf den gewünschten Minimalwert (oder Null). Drücken Sie die Taste Learn/Set länger als 10 s und kürzer als 15 s. Lassen Sie los, wenn die LED-Leiste von links nach rechts und dann von rechts nach links aufleuchtet. Das Gerät speichert den Minimaldurchfluss.

Wie stelle ich die Werkseinstellungen wieder her?

Drücken Sie im RUN-Modus die Taste Learn/Set länger als 15 s und kürzer als 20 s. Lassen Sie los, wenn die orange LED-Leiste von links nach rechts aufleuchtet. Alle Werkseinstellungen werden wiederhergestellt und das Gerät startet neu.

Wie überwache ich einen übermäßigen Durchfluss?

Drücken Sie kurz Mode/Enter, dann drücken Sie Learn/Set für 5 s, bis eine LED blinkt. Drücken Sie mehrmals Learn/Set, um die LED zu verschieben, die den Maximalwert anzeigt (LED 5 bis 8). Bestätigen Sie mit Mode/Enter. Das Gerät meldet einen übermäßigen Durchfluss, wenn der Schwellwert überschritten wird.

Wie verriegle oder entriegle ich das Gerät?

Drücken Sie im RUN-Modus gleichzeitig die beiden Taster (Mode/Enter und Learn/Set) für 10 s. Die Anzeige erlischt kurz zur Bestätigung der Änderung. Im verriegelten Zustand blinkt die Anzeige bei einem Druck auf Mode/Enter.

Was bedeutet das Blinken der LEDs?

Blinkende LED 9 zeigt einen übermäßigen Durchfluss (deutlich über dem Skalenendwert). Blinkende LED 0 zeigt einen Durchfluss unterhalb der Skala (Durchfluss nicht erreicht oder Null). Ein rotes Blinken während der Einstellung bedeutet, dass die Einstellung nicht möglich ist.

Wie führe ich den elektrischen Anschluss durch?

Der Anschluss muss von einem qualifizierten Elektriker durchgeführt werden. Verwenden Sie eine Spannungsversorgung nach EN50178 (TBTS, TBTP). Schließen Sie die Drähte an: 1 BN (L+), 2 WH (Masse), 3 BU (L-), 4 BK (n.c.). Der Anschlussplan ist in der Anleitung enthalten. Beachten Sie die nationalen und internationalen Normen.

Welche Montagebedingungen werden empfohlen?

Montieren Sie das Gerät seitlich an einem waagerechten Rohr oder an einem senkrechten Rohr, in dem das Fluid aufsteigt. Halten Sie einen Mindestabstand vom 5-fachen Rohrdurchmesser vor und 3-fachen nach dem Sensor ein. Die Einbautiefe des Sensors muss mindestens 12 mm betragen, ohne die gegenüberliegende Wand zu berühren.

Wie reinige ich den Sensor?

Überprüfen Sie regelmäßig die Sondenspitze auf Ablagerungen. Reinigen Sie mit einem weichen Tuch. Bei hartnäckigen Ablagerungen wie Kalk verwenden Sie ein handelsübliches Essigreinigungsmittel. Vermeiden Sie das Auftragen von Fett auf die Sondenspitze.

Was tun, wenn das Gerät nach der Einstellung nicht richtig funktioniert?

Wenn rote LEDs blinken, wurde die Einstellung nicht akzeptiert. Überprüfen Sie, ob der Durchfluss stabil ist und die Tastzeiten korrekt sind. Wenn das Problem weiterhin besteht, setzen Sie die Werkseinstellungen zurück (Taste Learn/Set 15-20 s gedrückt halten). Sie können auch die vollständige Anleitung für Fehlerbehebungsschritte konsultieren.

BEDIENUNGSANLEITUNG SI0104 IFM

Bedienungsanleitung Operating instructions Notice utilisateurs

efector300®

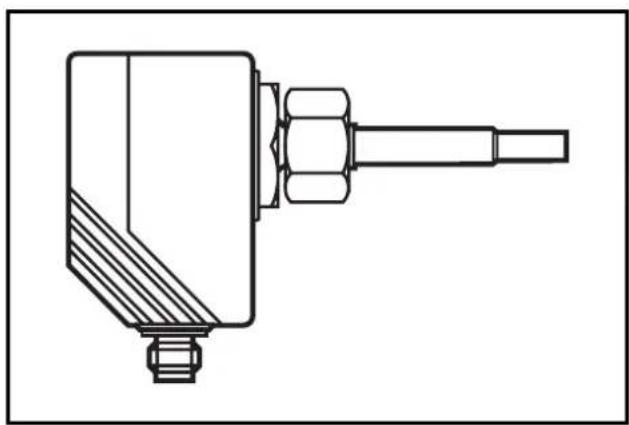

Strömungssensor analog Flow sensor analog Sonde de débit analogique

SI0104

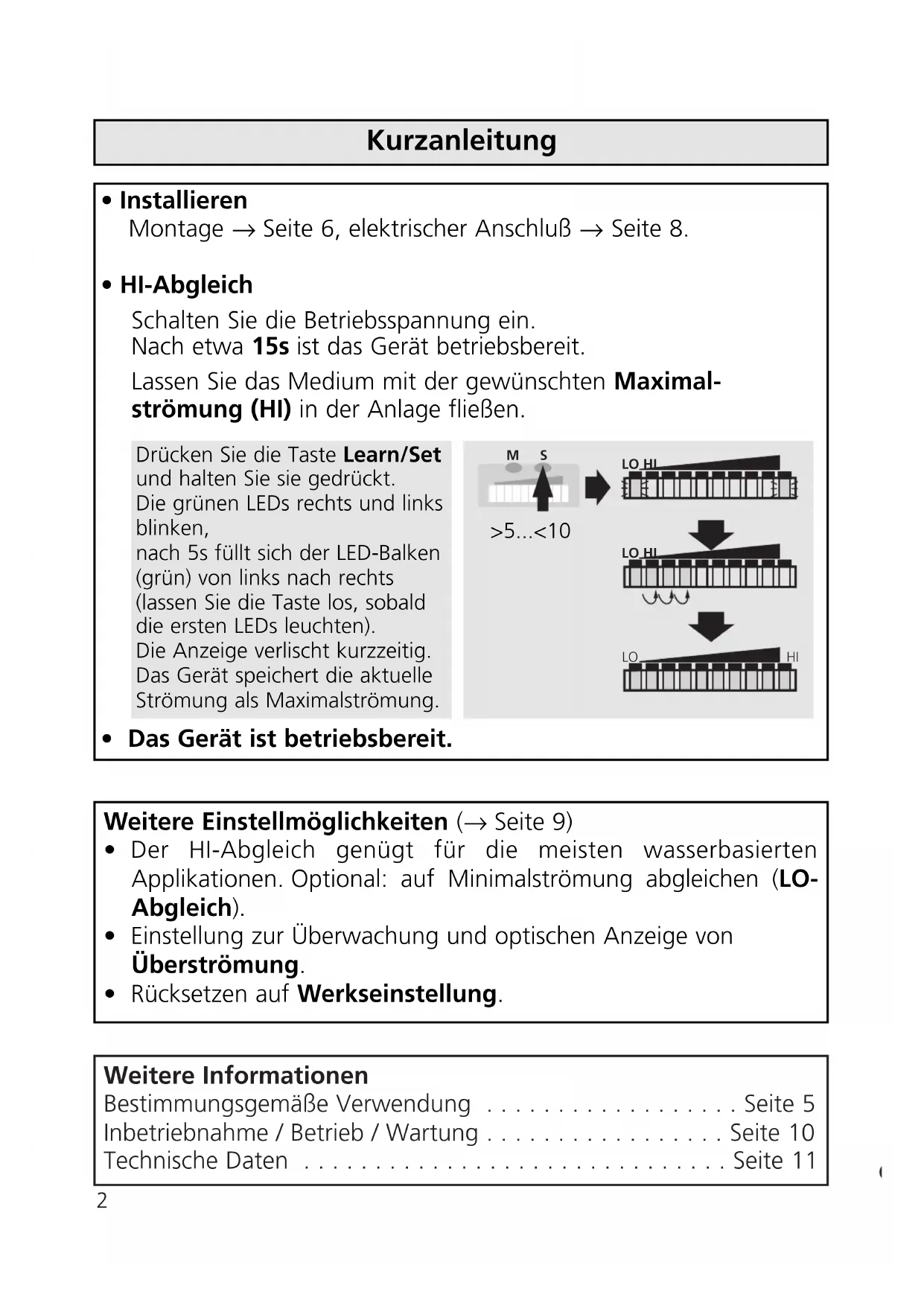

Montage → Seite 6, elektrischer Anschluß → Seite 8.

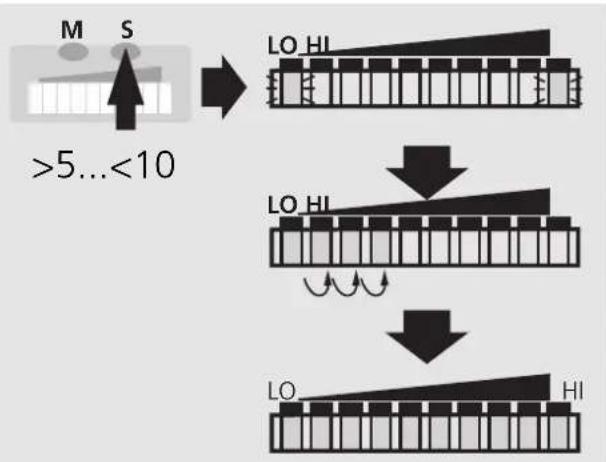

• HI-Abgleich

Schalten Sie die Betriebsspannung ein.

Nach etwa 15s ist das Gerät betriebsbereit.

Lassen Sie das Medium mit der gewünschten Maximalströmung (HI) in der Anlage fließen.

Drücken Sie die Taste Learn/Set und halten Sie sie gedrückt.

Die grünen LEDs rechts und links blinken,

nach 5s füllt sich der LED-Balken (grün) von links nach rechts (lassen Sie die Taste los, sobald die ersten LEDs leuchten).

Die Anzeige verlischt kurzzeitig. Das Gerät speichert die aktuelle Strömung als Maximalströmung.

• Das Gerät ist betriebsbereit.

Weitere Einstellmöglichkeiten ( Seite 9)

• Der HI-Abgleich genügt für die meisten wasserbasierten Applikationen. Optional: auf Minimalströmung abgleichen (LO-Abgleich).
• Einstellung zur Überwachung und optischen Anzeige von Überströmung.
• Rücksetzen auf Werkseinstellung.

Weitere Informationen

Bestimmungsgemäße Verwendung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 5

Inbetriebnahme / Betrieb / Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 10

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 11

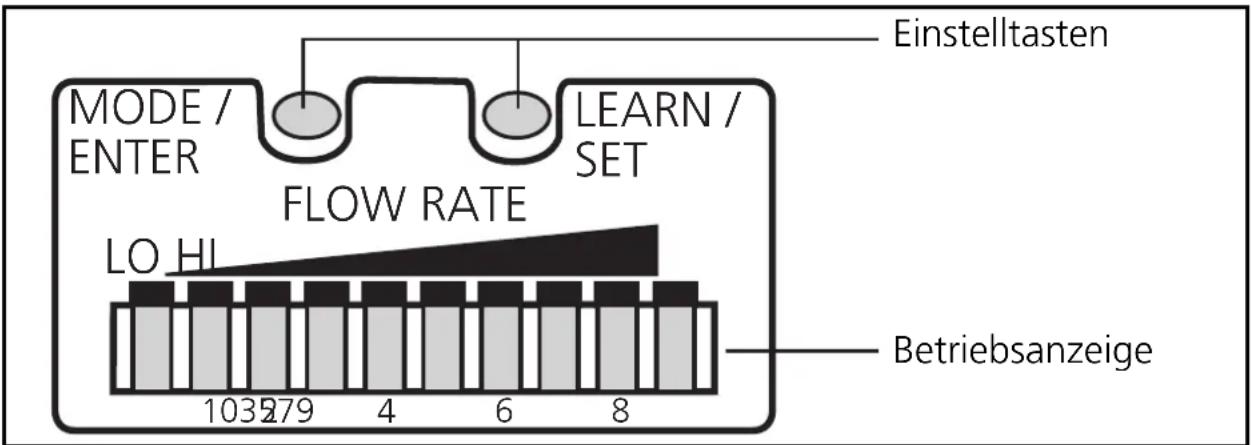

Bedien- und Anzeigeelemente

Einstelltasten MODE / ENTER LEARN / SET FLOW RATE LO HI 103 279 4 6 8 Betriebsanzeige

Betriebsanzeige (Run-Modus)
	Aktuelle Strömung im Anzeigebereich (grüner LED-Balken)
	Überströmung (LED 9 blinkt)
	Unterströmung (LED 0 blinkt)

Einstelltasten

Mode / Enter:• Anwahl der Menüpunkte und Bestätigung

Learn/Set:• Abgleich auf Maximal- / Minimalströmung;• Reset (Werkseinstellung wieder herstellen);• Einstellen von Werten(kontinuierlich durch Dauerdruck; schrittweise durch Einzeldruck)

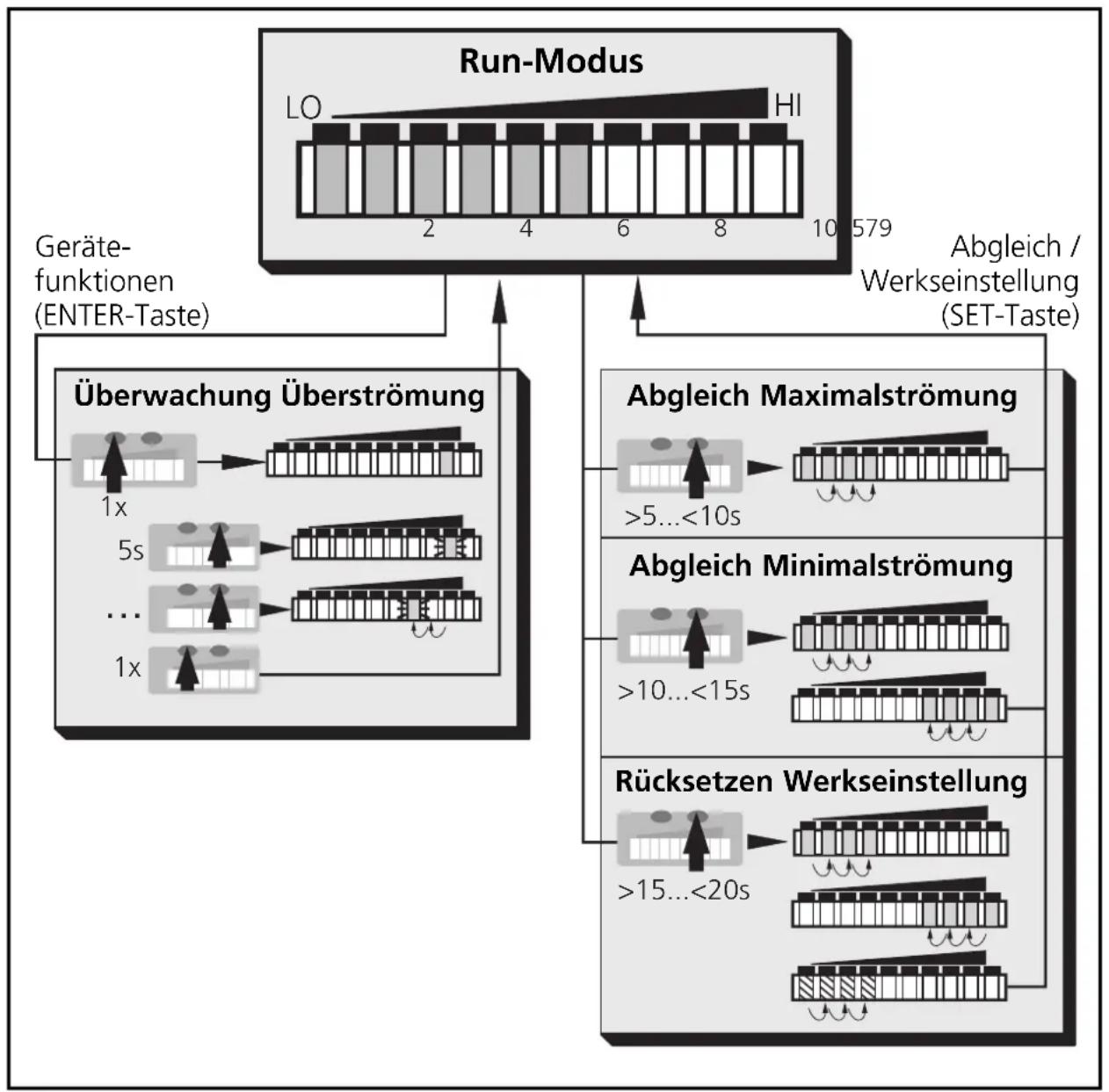

Menüstruktur

Bestimmungsgemäße Verwendung

Der Strömungssensor

• erfaßt die Strömungsgeschwindigkeit in flüssigen Medien,
• setzt sie in ein analoges Ausgangssignal um (4 ... 20 mA),

• und zeigt den relativen Strömungswert innerhalb des einstellbaren Erfassungsbereichs durch ein LED-Display an:

• LED 0 = unteres Ende des Erfassungsbereichs (Minimalwert / LO)

• LED 9 = oberes Ende des Erfassungsbereichs (Maximalwert / HI)

- Zusätzlich können angezeigt werden:

- Überströmung: LED 9 blinkt, wenn die Strömung 2 LEDs über dem Anzeigebereich liegt; Ausgangsstrom > 20mA;

- Unterströmung / Strömungsstillstand: LED 0 blinkt, wenn die Strömung unterhalb des Anzeigebereichs liegt.

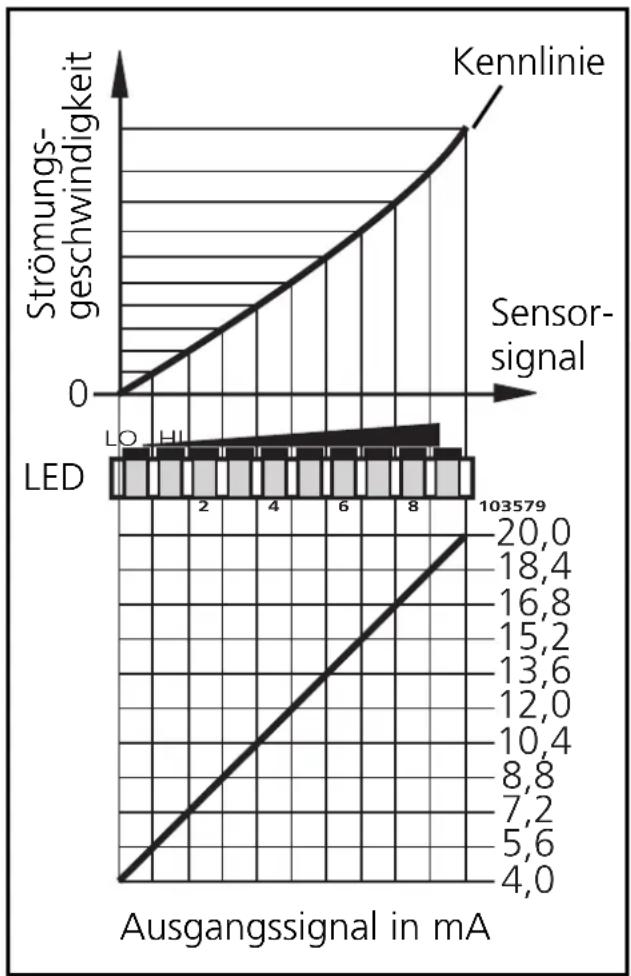

Das Ausgangssignal folgt der Kennlinie des Sensors. Es zeigt (wie die LED-Kette) die relative Strömungsgeschwindigkeit innerhalb des eingestellten Erfassungsbereichs.

Intern wird die Signaländerung zwischen LO und HI in 10 Teile geteilt und durch LED-Kette und Stromausgang angezeigt.

Montage

Das Gerät ist adaptierbar an unterschiedliche Prozeßanschlüsse. (Adapter sind gesondert als Zubehör zu bestellen).

- Montieren Sie das Gerät bei waagerecht verlaufenden Rohren möglichst seitlich (Abb 1).

Bei Montage von unten sollte die Rohrleitung frei von Ablagerungen sein.

Bei Montage von oben sollte die Rohrleitung vollständig mit dem zu überwachenden Medium gefüllt sein.

- Montieren Sie das Gerät bei senkrecht verlaufenden Rohren in der Steigleitung (Medium strömt aufwärts, Abb. 2).

1

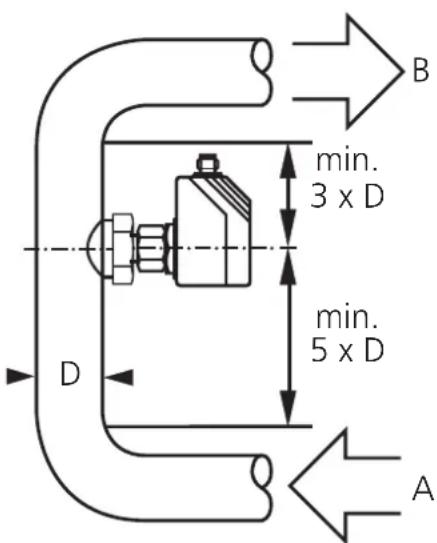

Um Fehlfunktionen zu vermeiden, müssen Mindestabstände zwischen Strömungswächter und Krümmungen, Ventilen, Reduzierungen u. ä. eingehalten werden:

• Mindestens 5 mal Rohrdurchmesser an der Anströmseite (A).
• Mindestens 3 mal Rohrdurchmesser an der Abströmseite (B).

3

min. 3 x D min. 5 x D A B D

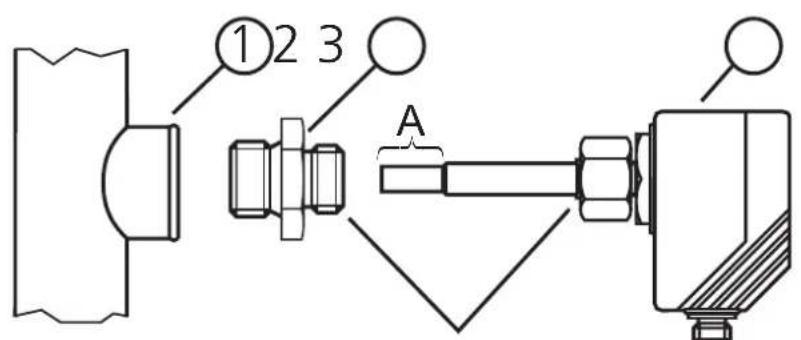

①2 3 A

Gewinde M18 x 1,5

1. Fetten Sie die Überwurfmutter (3) und alle Gewinde mit Schmierpaste ein, um mehrmaliges Lösen und Festziehen zu gewährleisten. Achtung: Es darf kein Fett auf die Sensorspitze (A) gelangen.
2. Schrauben Sie den passenden Adapter (2) auf den Prozeßanschluß (1).
3. Setzen Sie den Strömungswächter auf den Adapter und ziehen Sie die Überwurfmutter (3) an; (Anzugsdrehmoment max. 50Nm). Halten Sie dabei das Gerät in seiner Ausrichtung..

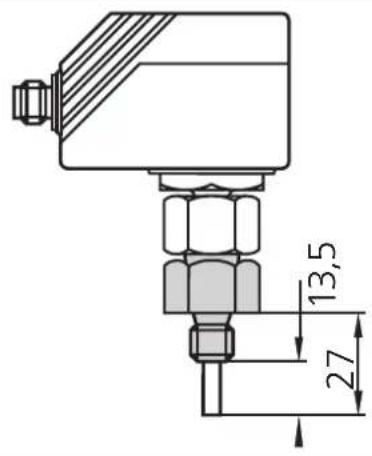

Eintauchtiefe des Sensors: mindestens 12mm in der Rohrleitung. Bei Verwendung der als Zubehör lieferbaren Adapter ist die korrekte Eintauchtiefe sichergestellt.

Achtung: Die Sensorspitze darf die Rohrwand nicht berühren.

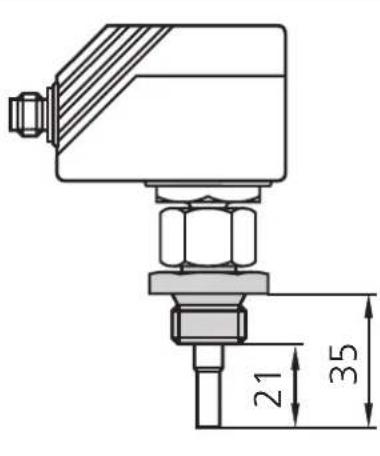

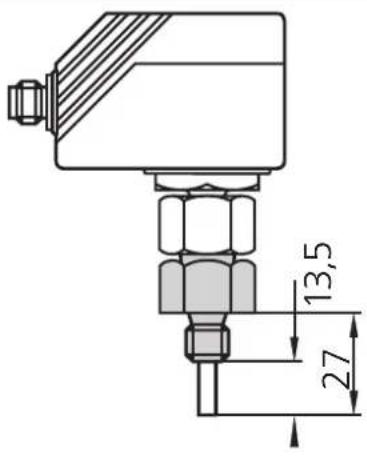

Montagemaß mit M12-Adapter	Montagemaß mit G1⁄4-Adapter	Montagemaß mit G1⁄2-Adapter

Elektrischer Anschluß

Das Gerät darf nur von einer Elektrofachkraft installiert werden. Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen.

Spannungsversorgung nach EN50178, SELV, PELV.

Um die "limited Voltage" Anforderungen gemäß UL 508 zu erfüllen, muß das Gerät aus einer galvanisch getrennten Quelle versorgt und durch eine Überstromeinrichtung abgesichert werden.

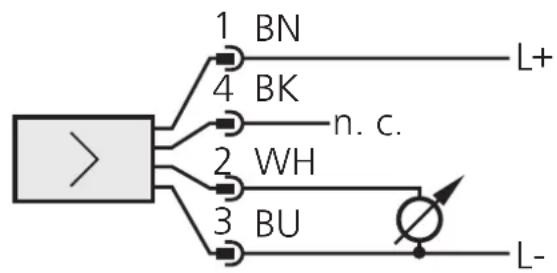

Schalten Sie die Anlage spannungsfrei und schließen Sie das Gerät folgendermaßen an:

Steckeransicht (am Gerät)

Adernfarben bei ifm-Kabeldosen:

Nach dem Einschalten der Versorgungsspannung leuchten alle LEDs auf und verlöschen wieder schrittweise.* Danach ist das Gerät betriebsbereit.

*Während dieser Zeit liegt das Ausgangssignal bei 20mA.

Bei Unterspannung geht das Ausgangssignal auf 0mA zurück.

Programmieren

■Überwachungsbereich Strömung einstellen HI-Abgleich

• Medium mit gewünschter Maximalströmung in der Anlage fließen lassen.

• 5...<10s lang Taste Learn/Set drücken (= Abgleich auf Maximalströmung / oberes Ende des Überwachungsbereichs).

Optional: LO-Abgleich

Der HI-Abgleich genügt für die meisten wasserbasierten Applikationen. Zusätzlich können Sie das Gerät in einem zweiten Schritt auf Minimalströmung abgleichen:

• Medium mit gewünschter Minimalströmung in der Anlage fließen lassen bzw. Strömung anhalten.

• 10...<15s lang Taste Learn/Set drücken (= Abgleich auf Minimalströmung oder Strömungsstillstand / unteres Ende des Über-wachungsbereichs).

■Überwachung auf Überströmung

• 1 x kurz Taste Mode/Enter drücken.
- 5s lang Taste Learn/Set drücken, loslassen, wenn LED blinkt.
- Taste Learn/Set mehrmals drücken, um die LED für den oberen Anzeigewert der Betriebsströmung zu verschieben.
• 1 x kurz Taste Mode/Enter drücken.

■Werkseinstellung wieder herstellen

- >15...<20s lang Taste Learn/Set drücken.

■Für die Einstellvorgänge gilt:

• Wird während des Einstellvorgangs 15s lang keine Taste gedrückt, geht das Gerät mit unveränderten Werten in den Betriebsmodus zurück.
• Ist der Abgleich nicht möglich, blinken alle roten LEDs. Danach geht das Gerät mit unveränderten Werten in den Betriebsmodus zurück.

■Verriegeln / Entriegeln

Das Gerät läßt sich verriegeln, so daß unbeabsichtigte Fehleingaben verhindert werden: Drücken Sie im Run-Modus 10s lang die beiden Einstelltasten. Sobald die Anzeige verlischt, ist das Gerät verriegelt oder entriegelt.

Auslieferungszustand: Nicht verriegelt.

Bei verriegeltem Gerät verlischt die Anzeige kurz, wenn die Mode/Enter-Taste gedrückt wird.

Inbetriebnahme / Betrieb / Wartung

Nach dem Einschalten der Versorgungsspannung leuchten alle LEDs auf und verlöschen wieder schrittweise.* Danach ist das Gerät betriebsbereit.

*Während dieser Zeit liegt das Ausgangssignal bei 20mA.

Überprüfen Sie die Sensorspitze von Zeit zu Zeit auf Ablagerungen. Reinigen Sie sie gegebenenfalls mit einem weichen Tuch.

Fest anhaftende Ablagerungen (z. B. Kalk) lassen sich mit handelsüblichem Essigreiniger entfernen.

Technische Daten

Betriebsspannung [V] 20 ... 36 DC ^1)

Analogausgang [mA]. 4 ... 20, max. ca. 23

Max. Bürde [Ω] 500

Flüssige Medien

Mediumtemperatur [°C]. -25 ... +80

Einstellbereich [cm/s] 3 ... 60

Ansprechzeit [s] 1 ... 10

Bereitschaftsverzögerungszeit [s] ..... 15, optisch signalisiert

Druckfestigkeit [bar] 30

Umgebungstemperatur [°C]....-25 ... +80

Schutzart IP 67 (IEC60529) / (UL50)

Schockfestigkeit [g] 50 (DIN / IEC 68-2-27, 11 ms)

Vibrationsfestigkeit [g] ..... 20 (DIN / IEC 68-2-6, 55-2000 Hz)

Gehäusewerkstoffe PBT-GF 20

Sensorwerkstoff . . . . . . . V4A (1.4404); O-Ring: FPM 8x1,5 gr 80° Shore A

1) nach EN50178, SELV, PELV;

in Bezug auf UL: siehe Seite 8 (Elektrischer Anschluß).

Einstelldiagramme / Technik-Information

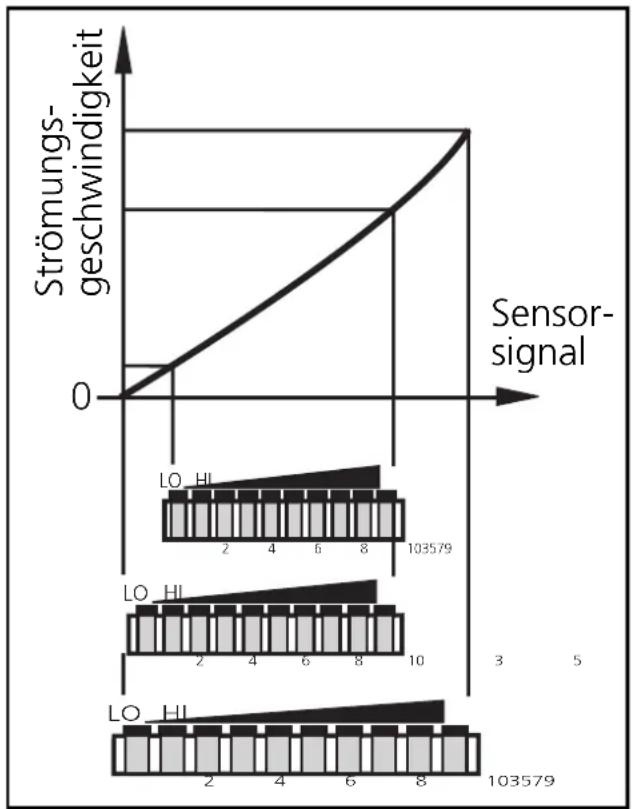

■ Überwachungsbereich Strömung einstellen

Der Erfassungsbereich (Fenster) wird festgelegt durch

• Abgleich auf gewünschte Maximalströmung (HI-Teach) = oberes Ende des Fensters. Dieser Abgleich genügt für die meisten wasserbasierten Applikationen.

- Abgleich auf gewünschte Minimalströmung / Strömungsstillstand (LO-Teach) = unteres Ende des Fensters; (optional).

- Abgleich auf Maximalströmung (HI-Teach)

Das Gerät erfaßt die vorhandene Strömung und setzt diesen Wert als oberen Anzeigewert für das LED-Display (LED 9).

1	Schalten Sie die Betriebsspannung ein. Nach etwa 15s ist das Gerät betriebsbereit. Lassen Sie das Medium mit der gewünschtenMaximalströmung in der Anlage fließen.
2			Drücken Sie die Taste Learn/Setund halten Sie sie gedrückt.Die grünen LEDs rechts und links blinken,nach 5s füllt sich der LED-Balken (grün) von links nach rechts (lassen Sie die Taste los, sobald die ersten LEDs leuchten).Die Anzeige verlischt kurzzeitig.Das Gerät speichert die aktuelle Strömung als Maximalströmung und geht in den Betriebsmodus.
	>5...<10s

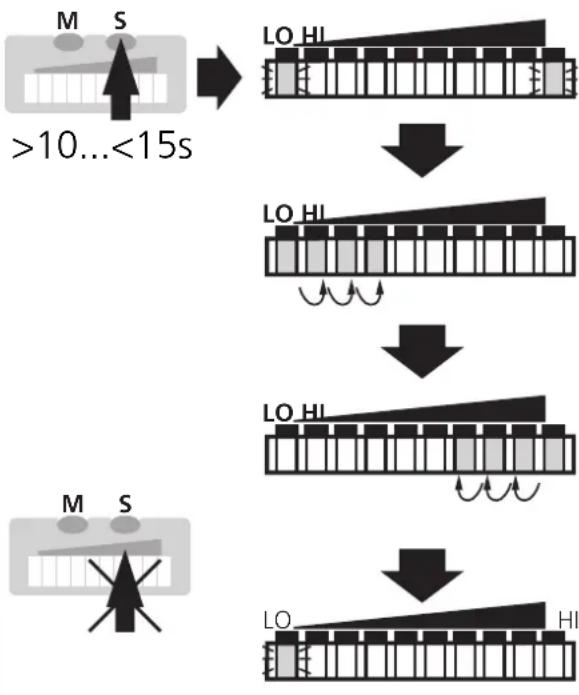

- Abgleich auf Minimalströmung / Strömungsstillstand (LO-Teach), optional

Das Gerät erfaßt die vorhandene Strömung und setzt diesen Wert als unteren Anzeigewert für das LED-Display. Im Betriebszustand blinkt die erste grüne LED (LED 0), wenn die Strömung unter diesen Wert fällt (bzw. wenn Strömungsstillstand eintritt).

ACHTUNG: LO-Teach darf nur nach HI-Teach durchgeführt werden.

1	Lassen Sie das Medium mit der gewünschten Minimalströmung in der Anlage fließen bzw. halten Sie die Strömung an.
2		Drücken Sie die Taste Learn/Set und halten Sie sie gedrückt.Die grünen LEDs rechts und links blinken,nach 5s füllt sich der LED-Balken (grün) von links nach rechts,nach weiteren 5s füllt sich der LED-Balken (grün) von rechts nach links(lassen Sie die Taste los, sobald die ersten LEDs rechts leuchten).Die Anzeige verlischt kurzzeitig.Das Gerät speichert die aktuelle Strömung als Minimalströmung und geht in den Betriebsmodus.

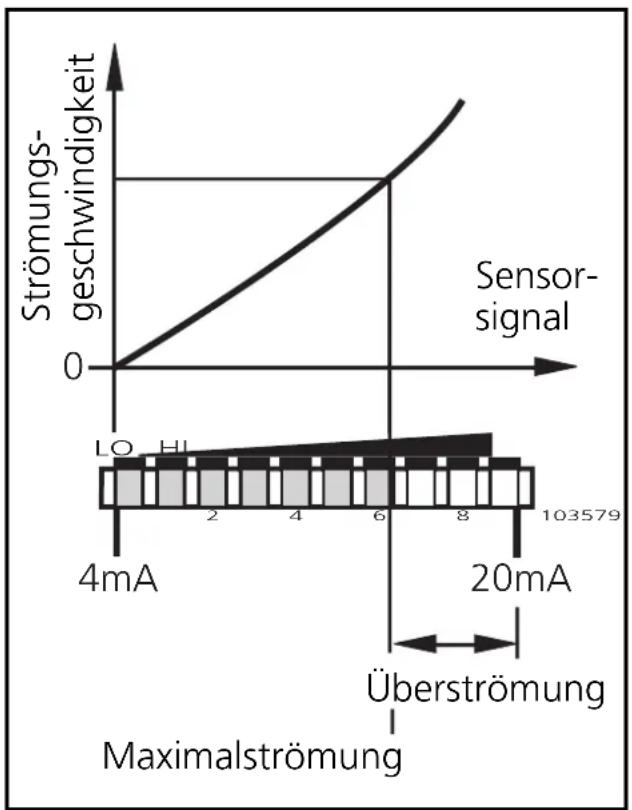

■Überwachung auf Überströmung

Mit dieser Funktion können Sie die Position des Anzeigefensters im Überwachungsbereich festlegen: Verschieben Sie die LED für den oberen Anzeigewert auf die Position 8, 7, 6 oder 5. Bei maximaler Betriebsströmung leuchten alle LEDs von 0 bis zu dieser LED. Die LEDs oberhalb dieses Bereichs signalisieren Überströmung.

Das Ausgangssignal zeigt die Maximalströmung und Überströmung an. Der Ausgangsstrom für Maximalströmung / Überströmung hängt davon ab, auf welche Position die LED für den oberen Anzeigewert verschoben wurde.

LED für oberen Anzeigewert	Ausgangssignal bei Maximalströmung [mA]	Ausgangssignal bei Überströmung [mA]
LED 5	12,0 ... 13,6 13,6 .. 20
LED 6	13,6 ... 15,2 15,2 .. 20
LED 7	15,2 ... 16,8 16,8 .. 20
LED 8 18,4 ... 20	16,8 ... 18,4

Einstellen:

1		Drücken Sie die Taste Mode/Enter einmal.Die aktuelle Einstellung wird angezeigt (grüne LED).
2		Drücken Sie die Taste Learn/Set 5 s lang (bis die LED blinkt).
3		Drücken Sie die Taste Learn/Set so oft, bis die gewünschte LED blinkt.Bei jedem Tastendruck geht die LED eine Position zurück. Bei Unterschreiten der LED 5 beginnt der Durchlauf wieder bei LED 9.
4		Drücken Sie kurz die Taste Mode/Enter (= Bestätigung).Die Anzeige verlischt kurzzeitig.Das Gerät speichert die neue Einstellung und geht in den Betriebsmodus.

Hinweis:
Nach jedem Abgleich auf Maximalströmung (HI-Teach) wird die Verschiebung wieder zurückgesetzt (auf LED 9).

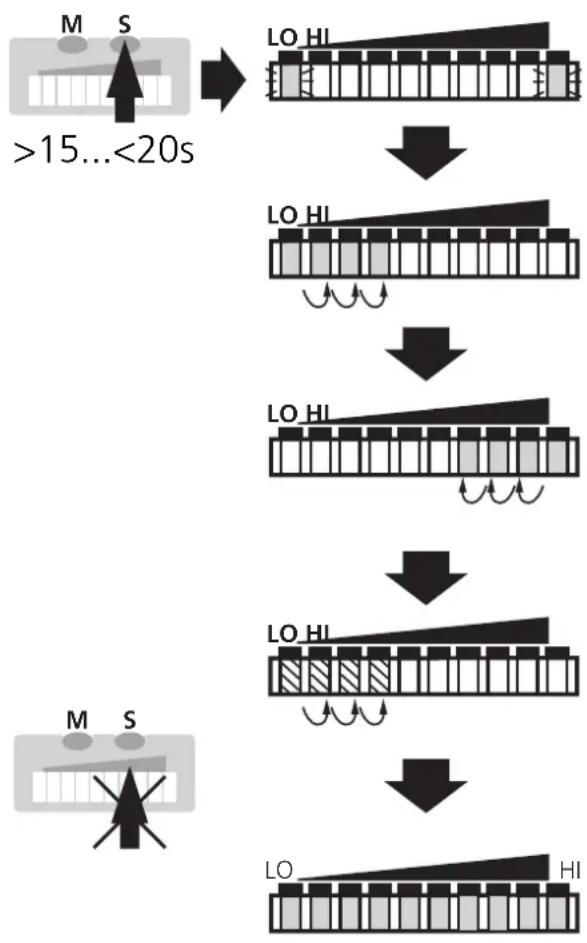

■ Werkseinstellung wieder herstellen (Reset)

Drücken Sie die Taste Learn/Set und halten Sie sie gedrückt. Die grünen LEDs rechts und links blinken,

nach 5s füllt sich der LED-Balken (grün) von links nach rechts,

nach weiteren 5s füllt sich der LED-Balken (grün) von rechts nach links,

nach weiteren 5s füllt sich der LED-Balken (orange) von links nach rechts (lassen Sie die Taste los, sobald die ersten LEDs orange leuchten).

Die Anzeige verlischt kurzzeitig. Alle Einstellungen werden auf Werkseinstellung zurückgesetzt, das Gerät geht in den Run-Modus Strömung.

Einstelldiagramme / Technik-Information
