SI0104 - Capteur de débit IFM - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil SI0104 IFM au format PDF.
| Type de produit | Capteur de débit |
| Marque | IFM |
| Modèle | SI0104 |
| Catégorie | Capteur de débit |
| Alimentation | 20 ... 36 V DC (selon EN50178, TBTS, TBTP) |
| Sortie analogique | 4 ... 20 mA, max. env. 23 mA |
| Charge maxi | 500 Ω |
| Plage de réglage (vitesse d'écoulement) | 3 ... 60 cm/s |
| Température du fluide | -25 ... +80 °C |
| Température ambiante | -25 ... +80 °C |
| Tenue en pression | 30 bar |
| Indice de protection | IP 67 (CEI 60529) / (UL50) |
| Temps de réponse | 1 ... 10 s |
| Retard à la disponibilité | 15 s, signalé optiquement |
| Affichage | Rampe de LED verte (10 LED) pour débit relatif |
| Fonctions principales | Détection de débit, sortie analogique, indication LED, réglage HI-Teach/LO-Teach, surveillance de débit excessif |
| Montage | Montage sur tube horizontal ou vertical, distance mini 5xD amont, 3xD aval; profondeur d'installation ≥ 12 mm |
| Raccordement électrique | Connecteur M18 x 1,5, schéma de branchement fourni; fait par un électricien |
| Entretien et nettoyage | Nettoyer périodiquement le bout de sonde avec un chiffon doux ; les dépôts tenaces (calcaire) peuvent être retirés avec un produit acétique |
| Sécurité | Respecter les règlements nationaux et internationaux ; alimentation isolée galvaniquement pour UL |
| Pièces détachées et réparabilité | Adaptateurs de raccord process disponibles comme accessoires ; réglages usine récupérables |
| Informations générales | Notice d'utilisation disponible en PDF ; appareil livré non bloqué |
FOIRE AUX QUESTIONS - SI0104 IFM
Questions des utilisateurs sur SI0104 IFM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Capteur de débit au format PDF gratuitement ! Retrouvez votre notice SI0104 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SI0104 de la marque IFM.

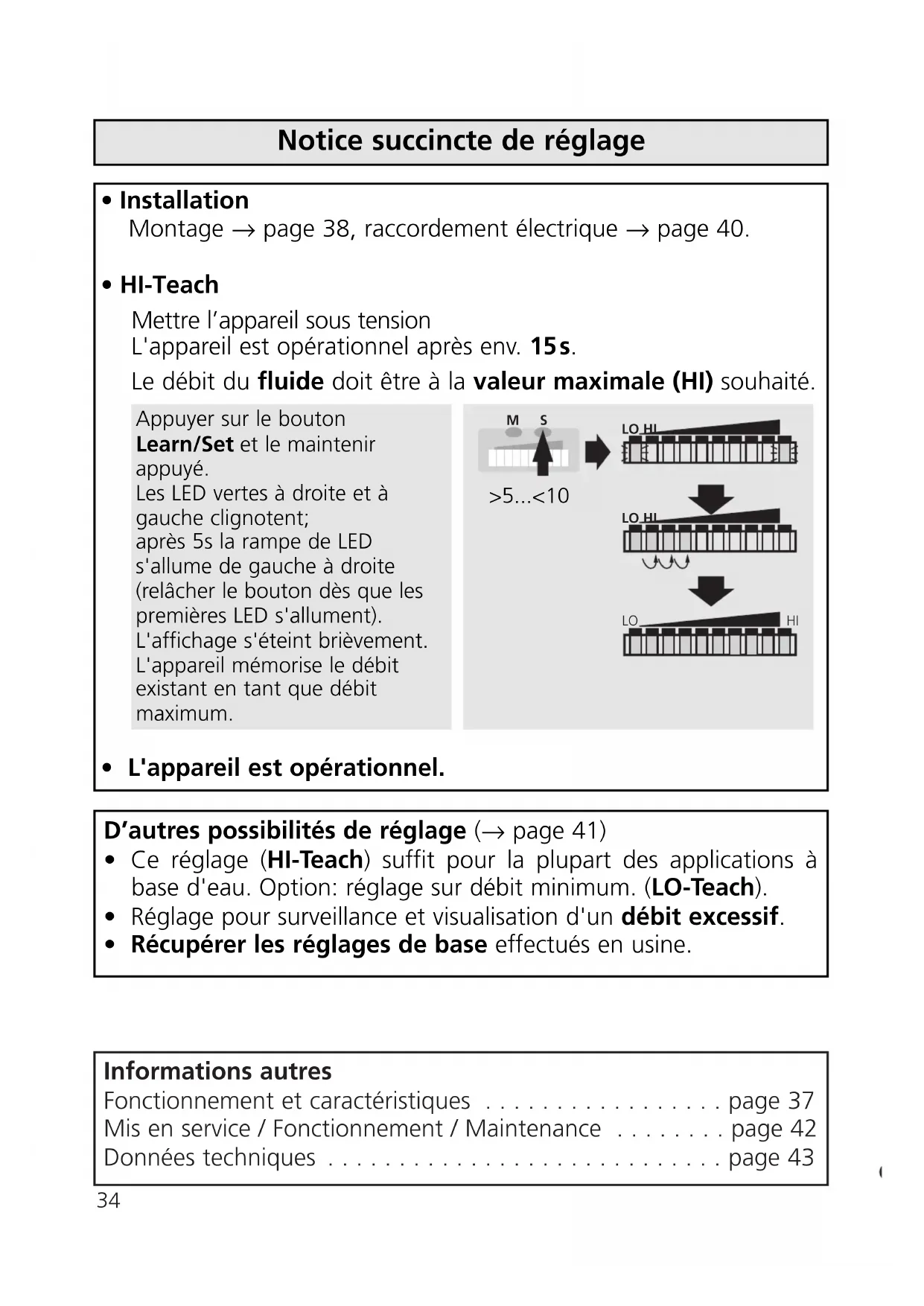

MODE D'EMPLOI SI0104 IFM
Installation
Montage → page 38, raccordement électrique → page 40.

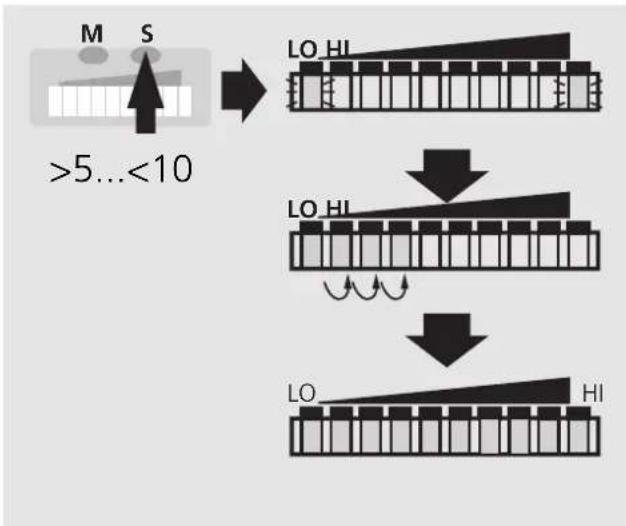

• HI-Teach
Mettre l'appareil sous tension. L'appareil est opérationnel après env. 15s.
Le débit du fluide doit être à la valeur maximale (HI) souhaitée.
Appuyer sur le bouton Learn/Set et le maintenir appuyé. Les LED vertes à droite et à gauche clignotent; après 5s la rampe de LED s'allume de gauche à droite (relâcher le bouton dès que les premières LED s'allument). L'affichage s'éteint brièvement. L'appareil mémorise le débit existant en tant que débit maximum.
D'autres possibilités de réglage (→ page 41)
- Ce réglage (HI-Teach) suffit pour la plupart des applications à base d'eau. Option : réglage sur débit minimum. (LO-Teach).
- Réglage pour surveillance et visualisation d'un débit excessif.
- Récupérer les réglages de base effectués en usine.
Informations autres
Fonctionnement et caractéristiques.... page 37
Mise en service / Fonctionnement / Maintenance..... page 42
Données techniques............................................. page 43
Eléments de service et d'indication
| débit actuel du fluide dans la plage de détection (rampe LED verte) | |
| débit excessif (LED 9 clignote) | |
| chute du débit (LED 0 clignote) | |
| Boutons-poussoir de réglage |
| Mode/Enter:• sélection des options de menu; validation |
| Learn/Set:• réglage sur débit maximum / minimum /• récupérer les réglages de base (Reset)• réglage des valeurs(en appuyant sur le bouton-poussoir et le maintenant appuyé, pas à pas en appuyant sur le bouton-poussoir plusieurs fois) |

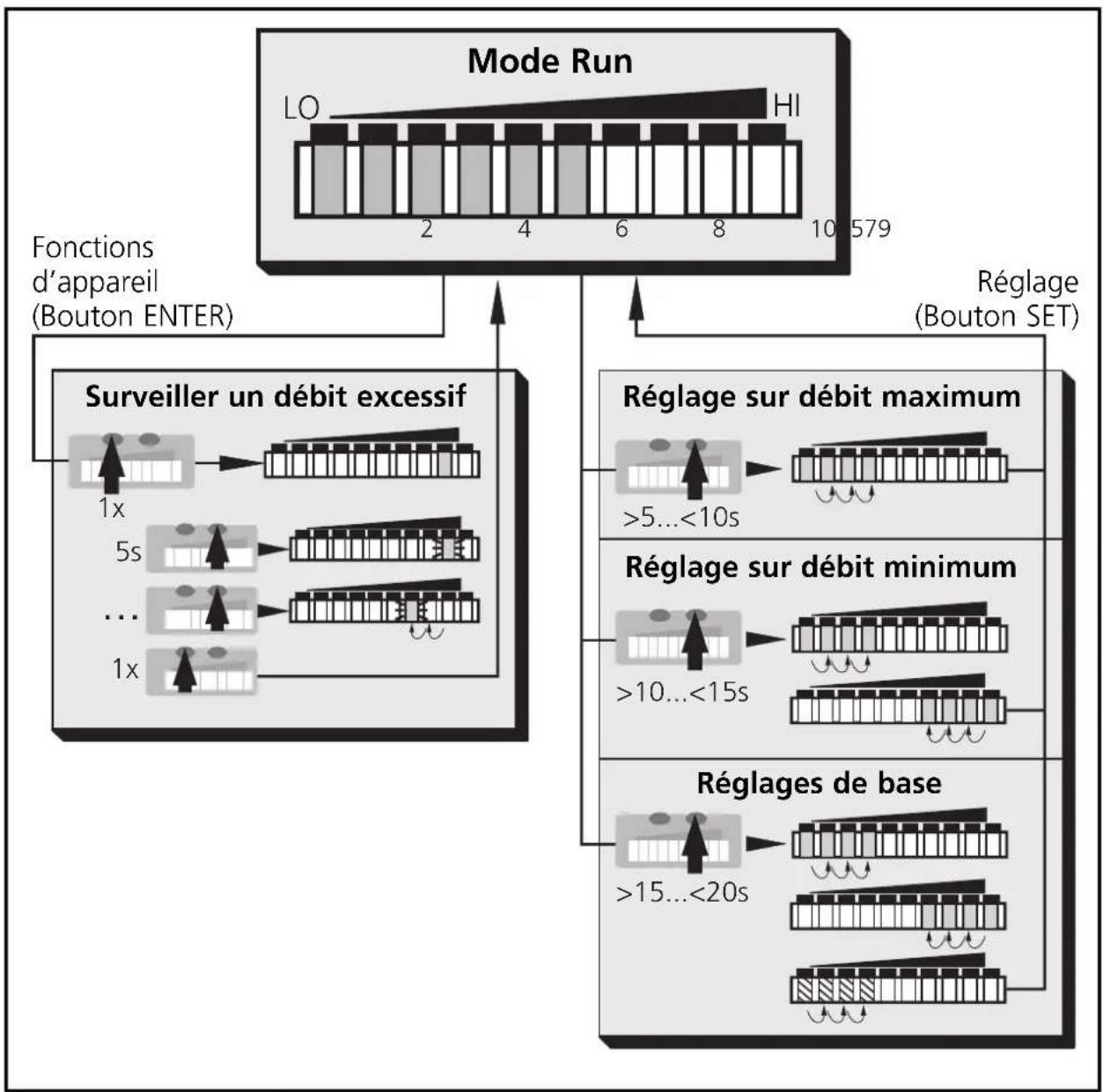

Structure du menu
La sonde de débit
- détecte la vitesse de circulation du fluide (milieux liquides),
- la convertit en un signal de sortie analogique (4... 20 mA),
- et indique un débit relatif dans la plage de détection réglable par des LED:
- LED 0 = limite inférieure de la plage de détection (valeur minimale / LO)
- LED 9 = limite supérieure de la plage de détection (valeur maximale / HI)
- Il est également possible d'indiquer
- Débit excessif: LED 9 clignote, le débit est nettement supérieur à l'échelle de visualisation (2 LED); signal de sortie > 20 mA.
- Débit pas atteint et débit nul : LED 0 clignote, si le débit est inférieur à l'échelle de visualisation.

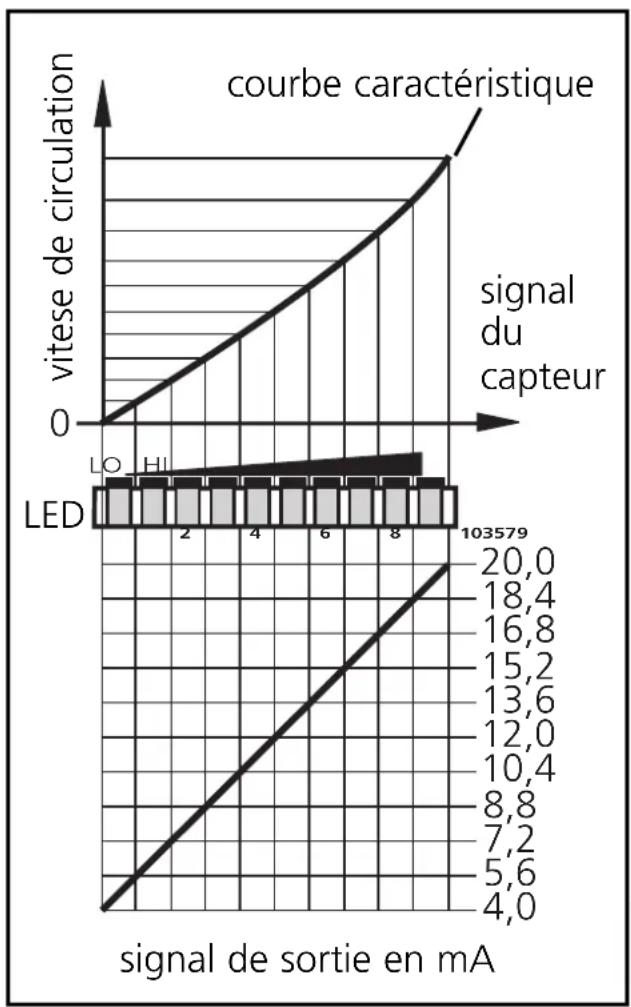

Le signal de sortie correspond à la courbe caractéristique du capteur. Tout comme la rampe de LED, il indique la vitesse de circulation relative au sein de la plage de détection réglée.
En interne, le changement de signal entre LO et HI est divisé en 10 parties et indiqué par la rampe de LED et la sortie courant.
bar_line
| signal de sortie en mA | vitesse de circulation | | ---------------------- | --------------------- | | 0 | 0 | | 2 | ~1.5 | | 4 | ~3.0 | | 6 | ~4.5 | | 8 | ~6.0 | | 10 | ~7.5 | | 12 | ~9.0 | | 14 | ~10.5 | | 16 | ~12.0 | | 18 | ~13.5 | | 20 | ~15.0 |Montage
L'appareil est adaptable à différents types de raccords process (adaptateurs à commander séparément comme accessoires).
- Dans le cas des tubes horizontaux, monter l'appareil latéralement, si possible (fig. 1). Lorsque l'appareil est monté par le bas, le tube doit être dégagé de dépôts. Lorsque l'appareil est monté par le haut, le tube doit être rempli entièrement du fluide à surveiller.
- Dans le cas des tubes verticaux, nous recommandons d'effectuer le piquage là où le fluide monte (fig. 2).
Afin d'éviter un mauvais fonctionnement, une distance minimum doit être respectée entre la sonde et les coudes, vannes, etc.
- Min. 5 x diamètre de la canalisation en amont (A).
- Min. 3 x diamètre de la canalisation en aval (A).
- Graisser l'écrou (3) et les filetages afin d'assurer que l'écrou peut être desserré et serré plusieurs fois.
Remarque: Aucune graisse ne doit être appliquée au bout de la sonde (A).
- Visser l'adaptateur approprié (2) sur le raccord process (1).
- Placer le contrôleur de débit sur l'adaptateur et serrer l'écrou (3) ; (couple de serrage maxi 50Nm). Maintenir l'appareil dans son orientation.

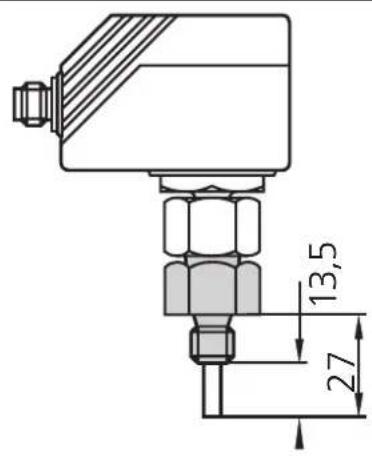

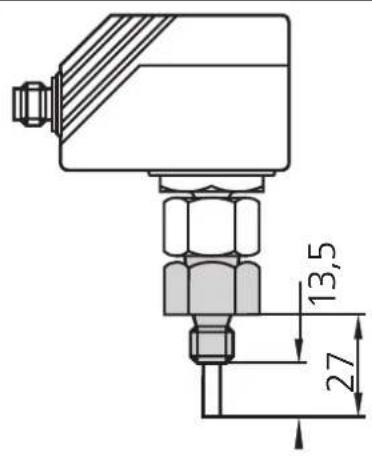

Profondeur d'installation de la sonde: min. 12mm dans le tube. L'utilisation de nos accessoires de montage assure un positionnement correct de la sonde.
Attention: le bout de la sonde ne doit pas toucher la paroi du tube.

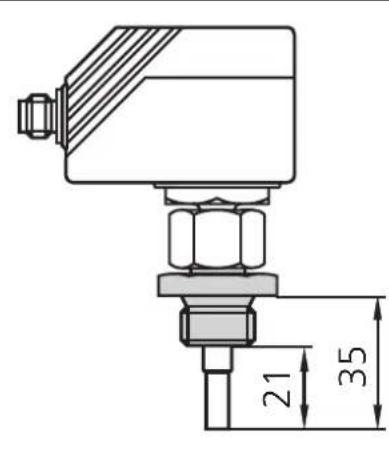

| cote de montage adaptateur M12 | cote de montage adaptateur G 14 | cote de montage adaptateur G 12 |
 |  |  |
Raccordement électrique
L'appareil doit être monté par un électricien.
Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.
Alimentation selon EN50178, TBTS, TBTP.
Afin de répondre aux exigences de la norme "UL 508" pour la catégorie "limited voltage", l'appareil doit être impérativement alimenté par une alimentation isolée galvaniquement et équipée d'un dispositif de protection contre les surcharges.
Mettre l'installation hors tension avant le raccordement.

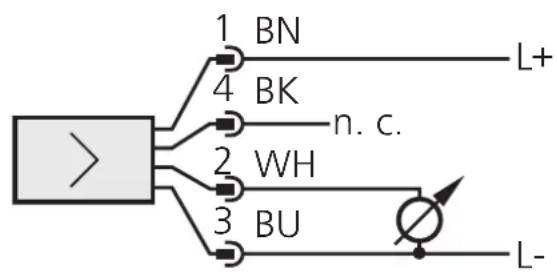

Schéma de branchement:
branchement connecteur (côté capteur)
Couleurs des fils conducteurs des connecteurs ifm:
Dès la mise sous tension, toutes les LED s'allument et s'éteignent l'une après l'autre. L'appareil est ensuite opérationnel.
*Durant ce temps le signal de sortie est 20mA.
Si la tension d'alimentation est trop basse, le signal de sortie passe à 0 mA.
Réglage de la plage de détection débit hi-teach
- Le débit du fluide doit être à la valeur maximale souhaitée.
- Appuyer sur le bouton Learn/Set pendant >5...<10s (= réglage sur débit maximum).
Ce réglage suffit pour la plupart des applications à base d'eau.
Option : réglage sur débit minimum (LO-Teach).
- Le débit du fluide doit être à la valeur minimale souhaitée (ou débit nul).
- Appuyer sur le bouton Learn/Set pendant >10...<15s (= réglage sur débit minimum.
Surveiller un débit excessif
- Appuyer brièvement sur le bouton Mode/Enter.
- Appuyer sur le bouton Learn/Set pendant 5s, le relâcher lorsque une LED clignote.
- Appuyer sur le bouton Learn/Set plusieurs fois pour déplacer la LED indiquant la valeur maximale du débit de fonctionnement.
- Appuyer brièvement sur le bouton Mode/Enter.

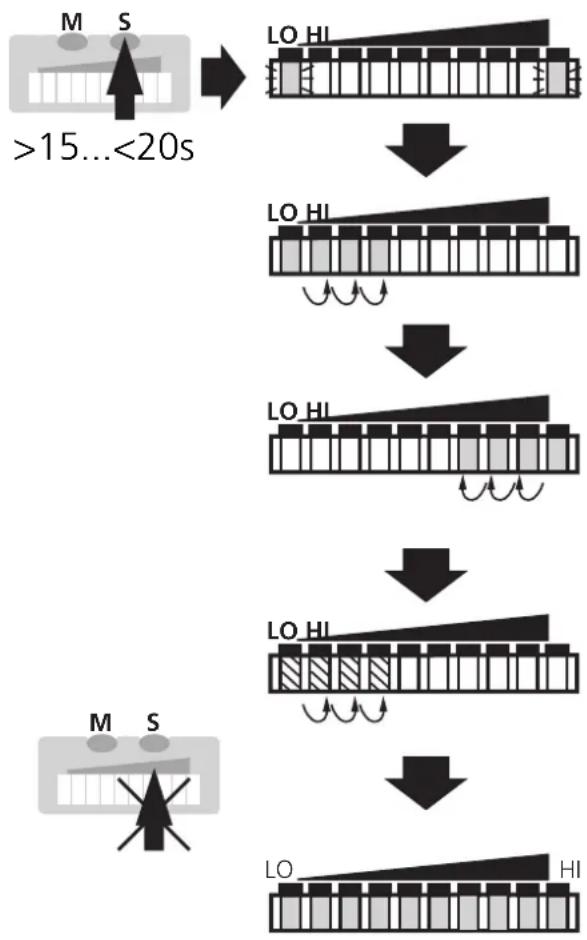

Récupérer les réglages de base effectués en usine
- Appuyer sur le bouton Learn/Set pendant >15...<20s.
Pour les réglages, les points suivants sont valables:
- Si lors du réglage, aucun bouton n'est appuyé pendant 15s, l'appareil redevient opérationnel sans aucune modification des valeurs.
- Si le réglage est impossible, les LED rouges clignotent. Puis l'appareil redevient opérationnel sans aucune modification des valeurs.
Blocage / déblocage
L'appareil peut être verrouillé afin d'éviter une fausse programmation non intentionnelle : Appuyer sur les deux boutons-poussoir pendant 10s (l'appareil doit être en Mode Run). La visualisation s'éteint brièvement (confirmation du blocage / déblocage).
Appareil livré : non bloqué.
En cas d'appareil bloqué, la visualisation s'éteint brièvement lorsque vous pressez le bouton Mode/Enter.
Mise en service / fonctionnement / maintenance
Dès la mise sous tension, toutes les LED s'allument et s'éteignent l'une après l'autre. L'appareil est ensuite opérationnel.
*Durant ce temps, le signal de sortie est 20mA.
Vérifier périodiquement l'éventuelle présence de dépôts en bout de sonde. Le cas échéant, les enlever avec un chiffon doux. Les dépôts adhérant fortement (ex: calcaire) peuvent être retirés avec un produit acétique de nettoyage usuel.
Données techniques
Tension d'alimentation [V] 20... 36 DC ^1
Sortie analogique [mA] 4... 20, max. env. 23
Charge maxi [Ω] 500
Milieu liquide
Température du fluide [°C]....-25... +80
Plage de réglage [cm/s]....3... 60
Temps de réponse [s] 1... 10
Retard à la disponibilité [s] 15, signalé optiquement
Tenue en pression [bar] 30
Température ambiante [°C] -25... +80
Protection. IP 67 (CEI 60529) / (UL50)
Par rapport à UL : voir page 40 (Raccordement électrique).

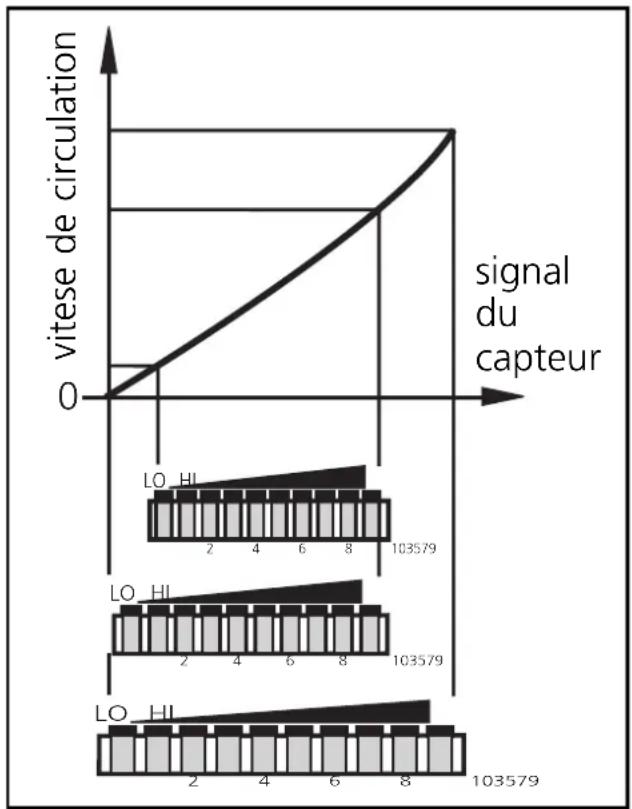

Réglage de la plage de détection débit
La plage de détection est déterminée par :
- Réglage sur débit maximum souhaité (HI-Teach). Ce réglage suffit pour la plupart des applications à base d'eau.
- Réglage sur débit minimum souhaité / nul (LO-Teach (optionnel).
line
| Signal du capteur | Value | | ----------------- | ----- | | LO_HI | 2 | | LO_HI | 4 | | LO_HI | 6 | | LO_HI | 8 | | LO_HI | 10 |-Réglage sur débit maximum (HI-Teach)
L'appareil détecte le débit existant et l'utilise comme valeur maximale pour l'affichage à LED (LED 9).
| 1 | Mettre l'appareil sous tension.L'appareil est opérationnel après env. 15s.Le débit du fluide doit être à lavaleur maximale souhaité et constant. | ||
| 2 |  |  | Appuyer sur le bouton Learn/Setet le maintenir appuyé.Les LED vertes à droite et à gauche clignotent;après 5s la rampe de LED s'allume de gauche à droite(relâcher le bouton dès que les premières LED s'allument). |
| >5...<10s |  | ||
 |  | L'affichage s'éteint brièvement.L'appareil mémorise le débit existant en tant que débit maximum et devient opérationnel. | |

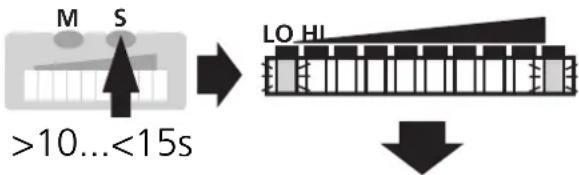

-Réglage sur débit minimum ou débit nul (LO-Teach; optionnel)
L'appareil détecte le débit existant et l'utilise comme valeur minimale pour l'affichage à LED. En fonctionnement, la première LED verte (LED 0) clignote lorsque le débit du fluide tombe en-dessous de cette valeur (ou lorsque le débit est nul).
ATTENTION: L'opération LO-Teach doit toujours être effectuée après l'opération HI-Teach.
| 1 | Le débit du fluide doit être à sa valeur minimale souhaité (ou débit nul) et constant. | |
| 2 |  | Appuyer sur le bouton Learn/Set et le maintenir appuyé.Les LED vertes à droite et à gauche clignotent;après 5s la rampe de LED s'allume de gauche à droite,après 5s supplémentaires la rampe de LED s'allume de droite (relâcher le bouton dès que les premières LED à droites'allument). |
 | ||
 | ||
 | ||
 | L'affichage s'éteint brièvement.L'appareil mémorise le débit existant en tant que débit minimum et devient opérationnel. | |

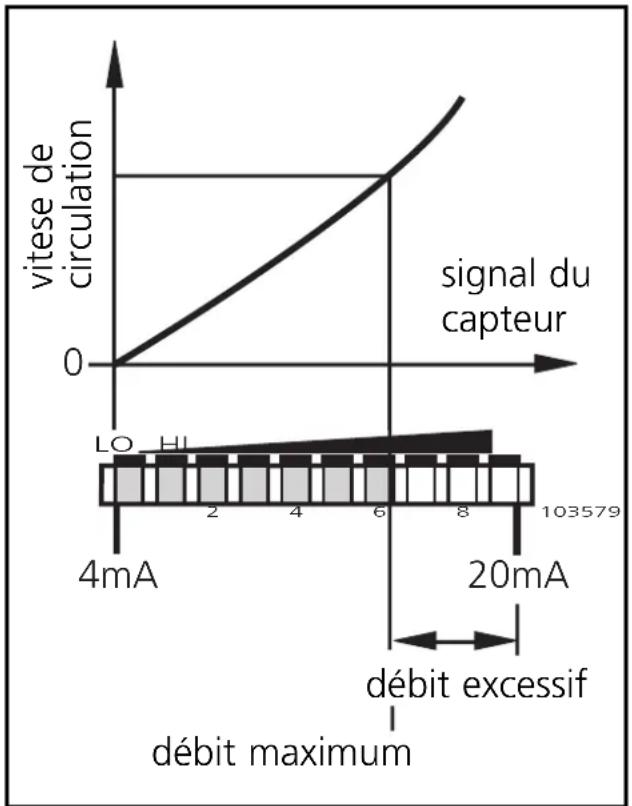

Surveiller un débit excessif
Grâce à cette fonction, une fenêtre d'affichage dans la plage de détection peut être définie : Déplacer la LED indiquant la valeur maximale à la position 8, 7, 6 ou 5. En débit maximum, toutes les LED de cette échelle sont allumées. Les LED au-dessus de cette échelle signalent un débit excessif.
Si le seuil de commutation est supérieur à cette échelle, l'appareil commute en cas de débit excessif.
Outre le débit maximum, le signal de sortie indique également le débit excessif. Le courant de sortie pour débit maximum/débit excessif dépend de la position à laquelle la LED pour la valeur maximale a été déplacée.
| LED pour valeur maximale | signal de sortie pour débit maximum [mA] | signal de sortie pour débit excessif [mA] |
| LED 5 | 12,0 ... 13,6 13,6 .. 20 | |
| LED 6 | 13,6 ... 15,2 15,2 .. 20 | |
| LED 7 | 15,2 ... 16,8 16,8 .. 20 | |
| LED 8 18,4 ... 20 | 16,8 ... 18,4 | |
Réglage
| 1 |  | Appuyer brièvement sur le bouton Mode/Enter.Le réglage actuel est affiché (LED verte). |
| 2 |  | Appuyer sur le bouton Learn/Setpendent 5s (jusqu'à ce que la LED clignote). |
| 3 |  | Appuyer sur le bouton Learn/Setplusieurs fois jusqu'à ce que la LED désirée clignote (LED 8, 7, 6 ou 5).Après chaque pression sur le bouton la LED recule d'un pas.Lorsque la LED 5 est atteinte, une nouvelle pression permet le retour à la LED 9. |
| 4 |  | Appuyer sur le bouton Mode/ Enter brièvement (confirmation).L'affichage s'éteint brièvement.L'appareil mémorise le nouveau réglage et devient opérationnel. |
Remarque : Après chaque réglage sur débit maximum (HI-Teach), la valeur d'affichage déplacée est repositionnée (à la LED 9).
Récupérer les réglages de base effectués en usine
S'assurer d'être dans le mode Run.
Appuyer sur le bouton Learn/Set et le maintenir appuyé. Les LED vertes à droite et à gauche clignotent;
après 5s la rampe de LED s'allume de gauche à droite,
après 5s supplémentaires la rampe de LED s'allume de droite à gauche,
après 5s supplémentaires la rampe de LED (orange) s'allume de gauche à droite (relâcher le bouton dès que les premières LED orange s'allument).
L'affichage s'éteint brièvement. Tous les réglages effectués en usine sont récupérés, l'appareil devient opérationnel.
