Produkttyp	Digitaler Inkrementalgeber (Decoder)
Marke	IFM
Modell	RU6045
Spannungsversorgung	5 V TTL oder 10...30 V HTL (je nach Version)
Durchmesser	58 mm
Länge	50 mm
Gewicht	200 g
Anschluss	Steckverbinder ifm1000.xx, ifm1001.xx, ifm1013.xx oder Kabel 5/13 Adern
Ausgänge	A, B, Nullimpuls, invertierte Signale (differentiell)
Schutz	Kurzschlussgeschützt gegen 0 V (TTL) oder 0 V und L+ (HTL)
Maximale Kabellänge	100 m (TTL-Version), 300 m (HTL-Version)
Betriebstemperatur	-10 bis +70 °C (Schätzung)
Hauptfunktionen	Umwandlung von Drehbewegungen in Impulse, Messung linearer und Winkelverschiebungen, Positionsbestimmung
Montage	Auf Anschlussflansch mit elastischer Kupplung, Stöße vermeiden
Wartung	Keine besondere Wartung, mit trockenem Tuch reinigen
Sicherheit	Vor Anschließen/Trennen spannungsfrei schalten, ungenutzte Adern isolieren
Ersatzteile	Zubehör erhältlich auf ifm.com
Reparierbarkeit	Reparatur durch Hersteller
Allgemeine Informationen	Anleitung kostenlos herunterladbar auf notice-facile.com

Häufig gestellte Fragen - RU6045 IFM

Welche Versorgungsspannung hat der RU6045?

Der RU6045 ist in der Version 5 V TTL oder 10...30 V HTL erhältlich. Überprüfen Sie das Gehäuseetikett für die genaue Version.

Wie schließe ich den Geber RU6045 an?

Schließen Sie gemäß dem mitgelieferten Schaltplan an. Verwenden Sie den entsprechenden Steckverbinder oder das Kabel. Vor dem Anschließen/Trennen spannungsfrei schalten.

Wie lang ist das maximale Kabel?

Für die 5 V TTL-Version beträgt die maximale Länge 100 m; für die HTL 10...30 V-Version beträgt sie 300 m.

Wie montiere ich das Gerät?

Montieren Sie den Geber auf einem Anschlussflansch mit einer elastischen Kupplung, um Fluchtungsfehler auszugleichen. Vermeiden Sie Stöße auf die Welle.

Was tun bei Fehlfunktion?

Überprüfen Sie die Verbindungen, die Versorgungsspannung und die Kabelintegrität. Wenn das Problem weiterhin besteht, kontaktieren Sie den IFM-Kundendienst.

Wie reinige ich den Decoder?

Reinigen Sie mit einem trockenen, weichen Tuch. Verwenden Sie keine Lösungsmittel oder Scheuermittel.

Ist der RU6045 kurzschlussgeschützt?

Ja. Die Ausgänge sind gegen Kurzschlüsse an 0 V für die TTL-Version und an 0 V und L+ für die HTL-Version geschützt (max. 1 Minute).

Welches Zubehör ist verfügbar?

Anschlussflansche, Anschlusskabel und weiteres Zubehör sind auf ifm.com erhältlich.

Wie interpretiere ich die Ausgangssignale?

Die Ausgänge A und B sind um 90° phasenverschoben, sodass die Drehrichtung bestimmt werden kann. Der Nullimpuls liefert einen Impuls pro Umdrehung.

Wo finde ich das Datenblatt?

Das Datenblatt und andere Dokumente sind auf ifm.com oder notice-facile.com verfügbar.

BEDIENUNGSANLEITUNG RU6045 IFM

Bestimmungsgemäß Verwendung

Der Drehgeber wandelt Drehbewegungen in Impulsfolgen. Mit ihren halten sich Wegstrecken und Winkelbewegungen messen und Positionen bestimmen.

Elektrischer Anschluss

Schalten Sie die Anlage spannungsfrei bevor Sie Kabel- oder Steckverbindungen verbinden oder losen!

Nicht verwendete Anschlussadern müssen isoliert werden, um Kurz- und Querschlüssen zu vermeiden.

Kurzschlusssschutz

5 V TTL Version: Ausgabe kurzschlußfest gegen 0V

10...30 V HTL Version: Ausgabe kurzschlußfest gegen 0V

und L+ maximal 1 Minute

Standardanschlussbelegungen:

	Flanschstecker 5polig	ifm1000.xx ifm	1001.xx
L+ 2 9 12
L+ Sensor - 5 2
0V 1 12 10
0V Sensor	-	10 11
A	3	1	5
A neg.	- 2 6
B	4	3	8
B neg.	- 4 1
0-Index	5 6 3
0-Index neg.	- 7 4
Störung neg.	-	-	7
frei	-	-	9
frei	-	-	-
Schirm	Gehäuse	11	Gehäuse
	ifm1013.xx Kabel 5adrig Kabel13 adrig
L+ 1 braun braun/Grün
L+ Sensor - - blau
0V 6 grau weiß/Grün
0V Sensor	- -	weiß
A	2	grün	braun
A neg.	- -	grün
B	4	weiß	grau
B neg.	- -	rosa
0-Index	5	gelb	rot
0-Index neg.	- -	schwarz
Störung neg.	- -	violett
frei	- -	-
frei	- - gelb
Schirm	3	Gehäuse	Gehäuse

Die Anschlusbegung finds the Anschluss gemäß des Aufklebers auf der Gehäusekappe vorgenommen werden.

Die Anschlüsse L+ (Sensor) und 0V (Sensor) sind intern mit der Versorgungsspannung verbunden. Bei Verwendung von Folgeelektroniken, die die Versorgungsspannung nachregeln, können diese Anschlüsse als Prüfleitungen verwendet werden. Bei Nichtverwendung sind diese Anschlüsse mit der Versorgungsspannung zu verbinden oder zu isolieren.

Der elektrische Anschluss erfolgt je nach Ausführung über die Anschlussleitung oder separat erhältlichen Anschlussleitungen.

Bei Verwendung von geeigneten Verbindungsleitungen beträgt die maximale Leitungslänge für die 5 V TTL Version 100 m und für die 10...30 V HTL Version 300 m.

Die Anschlussleitungen sind getrennt von Störquellen zu verlegen, der Mindestabstand beträgt 20 cm. Das Schirmgeflecht in der Anschlussleitung ist mit dem Gebergehause verbunden.

Ausgangssignale

Ausgang A

Ausgang B

0-Index

Der Drehgeber gibt an den Ausgangsstufen digitale Impulsfolgen aus. Die Ausgänge A und B sind elektrisch um 90^ versetzt, dadurch kann in der Folgeelektronik die Drehrichtigung ausgewertet werden.

Der verknüpfte Nullindex wird in einer mechanischen Umdrehung der Welle einmalig ausgegeben. Bei Spannungsausfall kann er als Referenzpunkt innerhalb einer Umdrehung genutzt werden.

Die invertierten Ausgangssignale werden für Folgeelektroniken mit Spannungsdifferenzeingang besteht um Störgroßen Heraus zu filtern.

Montage

Nicht auf die Welle schlagen; Welle nicht mit Feile oder ähnlich Werkzeug behandeln: Zerstörungsgefahr!

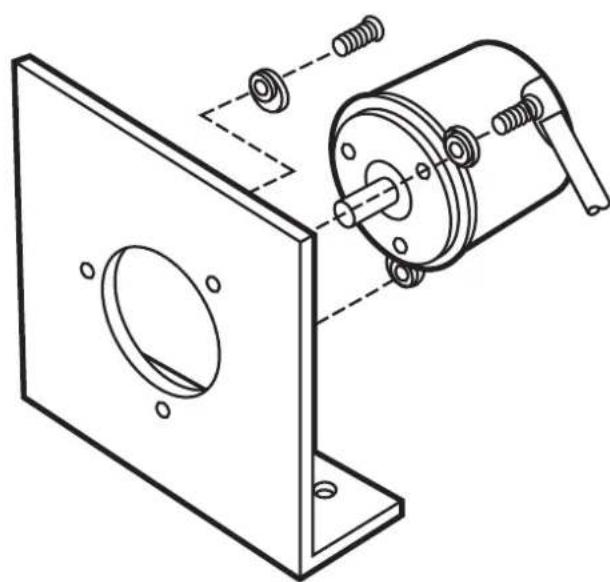

Der Drehgeber kann mittels Schrauben an den Montagewinkel befestigt werden. Die Wellenverbindung sollte über eine flexible Balgenoder Federscheibenkupplung erfolgen, um Wellensversätze auszugleichen und den Geber gegen Beschädigungen zu schützen.

Lineare Bewegungen können mittels Messrad oder Ritzel und Zahnstange in eine Drehbewegung umgesetzt werden. Bei der Montage sind die maximal zulässigen Wellenbelastungen des Drehgebers zu berücksichtigten.

Die Montage des Befestigungswinkels auf ein federndes Unterveri schützt den Drehgeber vor zu starken Beanspruchungen durch Materialunebenheiten.

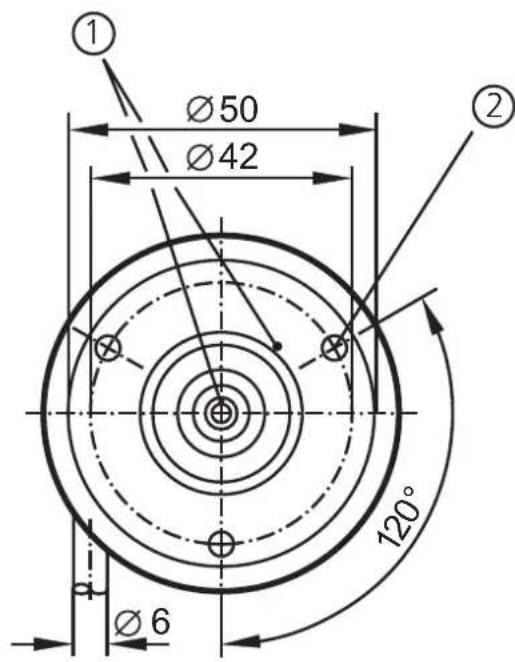

Montagewinkel E 60033

1) Referenzmarke
2) Gewinde M4 / 5mm tief

Datumblatt, weitere Unterlagen und passendes Zubehör finden Sie im Internet unter www.ifm.com.
