BEDIENUNGSANLEITUNG OL5047 IFM
Reflexlichtschranke OL
Retro-reflective sensor OL
Système réflex OL
Bestimmungsgemäße Verwendung
In Verbindung mit Tripelspiegel oder Reflexfolie erfaßt die Reflexlichtschranke berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal.
Reichweite (r): siehe Typaufkleber (Wert bezogen auf Tripelspiegel mit ∅80mm).
Elektrischer Anschluß
Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät an (s. Seite 17 oder Typenschild).
Adernfarben bei Kabelgeräten: BN = braun, BU = blau, BK = schwarz, WH = weiß.
Programmieren der Ausgangsfunktion durch Einstelltaste (s. Seite 6).

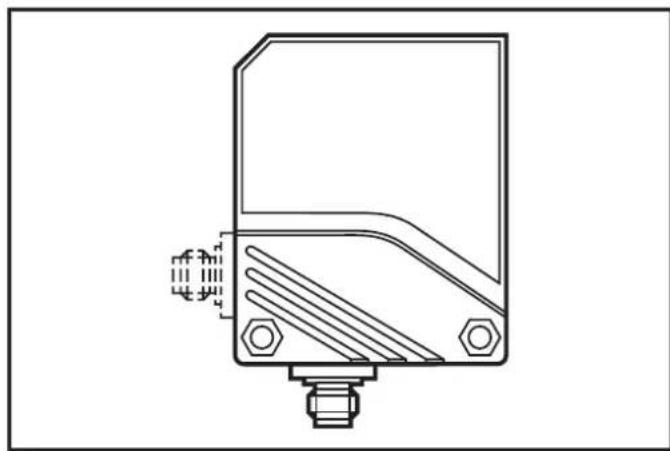

Montage
Befestigen Sie Tripelspiegel oder Reflexfolie. Richten Sie die Reflexlichtschranke darauf aus und befestigen Sie sie mit Hilfe einer Montagehalterung; der Lichtfleck muß den Tripelspiegel treffen.
Maximale Reichweite nur bei genauer Ausrichtung.
Wichtig! Inbetriebnahme
Die Reflexlichtschranke ist ohne weitere Einstellungen betriebsbereit (plug and play) und auf max. Reichweite eingestellt. Dies bedeutet, daß die Reflexlichtschranke mit maximaler Betriebsreserve betrieben wird. Die nachfolgend beschriebenen Einstellungen sind nur erforderlich wenn z.B. teiltransparente Objekte erfasst werden sollen.
Einstellen der Empfindlichkeit bei stillstehenden Objekten
| 1 | Gerät in den Programmiermodus schalten. ←→  Drücken Sie ca. 2s, bis die rote LED blinkt. |
| Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel. Das Gerät ist im Programmiermodus. |
| 2 | EmpfindlichkeitmitObjekt einstellen. Drücken Sie 1 mal. |  |  |
| LEDs gelb und grün verlöschen für ca. 1s, blinken dann wieder im Wechsel. | |||
| 3 | Empfindlichkeit ohne Objekt einstellen. | ||
 |  |  | |
| Drücken Sie 1 mal. | |||
| LEDs gelb und grün verlöschen für ca. 1s,nach ca. 3s leuchtet die grüne LED.Das Gerät ist im Betriebsmodus. | |||
Einstellungen 2 und 3 können auch in umgekehrter Reihenfolge erfolgen.
Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hellsignal und Dunkelsignal sind annähernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über.
Wird die Einstelltaste während der Programmierung 15 min. nicht betätigt geht das Gerät automatisch mit unveränderter Empfindlichkeit in den Betriebsmodus über.
Einstellen der Empfindlichkeit bei bewegten Objekten
| 1 | Gerät in den Programmiermodus schalten. | ||
 |  |  | |
| Drücken Sie ca. 2s, bis die rote LED blinkt. | |||
| Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel. Das Gerät ist im Programmiermodus. | |||

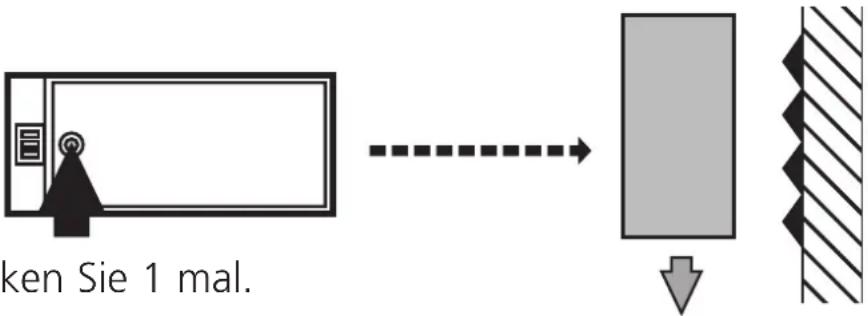

| 2 | Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen. Drüc | ||
| LEDs gelb und grün verlöschen für ca. 1s,blinken dann wieder im Wechsel. | |||

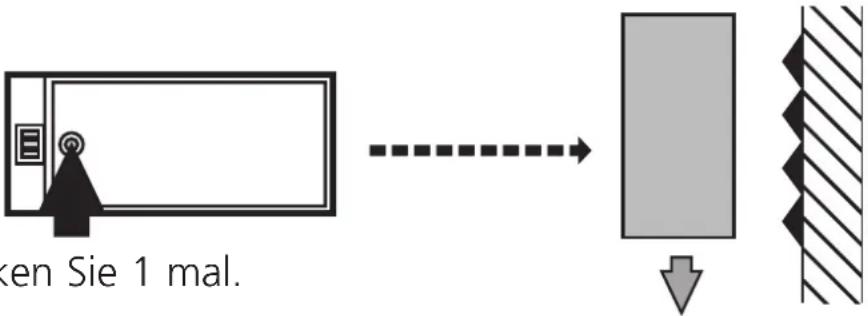

| 3 | Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen. Drück |
| LEDs gelb und grün verlöschen für ca. 1s, nach ca. 3s leuchtet die grüne LED.Das Gerät ist im Betriebsmodus. |
Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hellsignal und Dunkelsignal sind annähernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über. Wird die Einstelltaste während der Programmierung 15 min. nicht betätigt geht das Gerät automatisch mit unveränderter Empfindlichkeit in den Betriebsmodus über.
Einstellen maximaler Empfindlichkeit
- Gehen Sie in den Programmiermodus (s. Schritt 1).
- Richten Sie das Gerät so aus, daß kein Licht reflektiert wird.
- Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).
Programmieren der Ausgangsfunktion
Drücken Sie 10s lang.
Die rote LED beginnt nach 2s schnell zu blinken. Danach blinken die LEDs gelb und grün im Wechsel. Nach 8s erlöschen alle LEDs, die Ausgangsfunktion hat von Hellschaltend auf Dunkelschaltend gewechselt (oder umgekehrt).

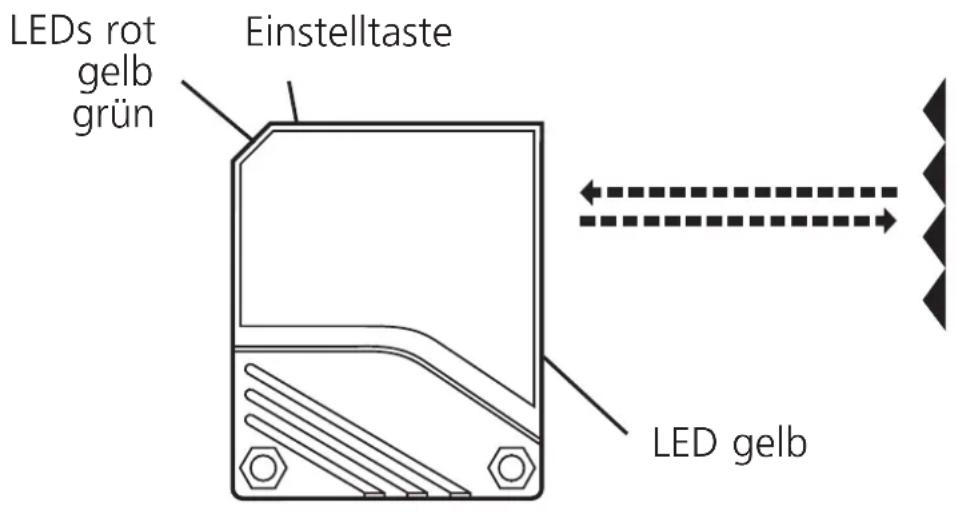

Betrieb
Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs.
| LED grün leuchtet | Gerät ist betriebsbereit. |
| LED gelb leuchtet | Ausgang ist geschaltet. |
| LED rot leuchtet | Störung bei der Objekterfassung, z. B. Dejustierung, Verschmutzung der Linsen |
| LEDsgelb + rot | Blinken abwechselnd, 2 Hz: Ausgang kurzgeschlossen.Blinken abwechselnd, 1 Hz: Interne Störung.(Ausgang ist nicht geschaltet). |
Wartung
Halten Sie die Kunststofflinsen des Gerätes von Verschmutzung frei. Verwenden Sie zur Reinigung keine Lösungsmittel oder Reiniger, die die Kunststofflinsen beschädigen könnten.

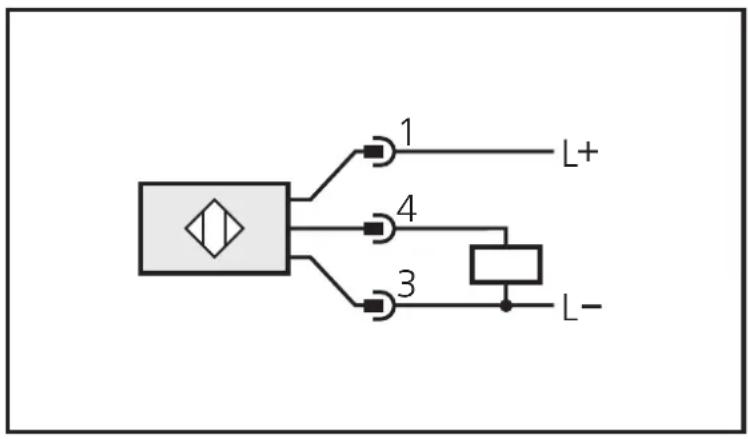

Anschlußschema / Wiring / Schéma de branchement
DC PNP

