Produkttyp	Inkrementalgeber (digitaler Dekoder)
Versorgungsspannung	5 V TTL oder 10...30 V HTL je nach Ausführung
Ausgänge	Digitale Signale A, B, Nullimpuls und deren Komplemente
Ausgangsschutz	Version 5 V TTL: Kurzschlussschutz gegen 0 V Version HTL: Kurzschlussschutz gegen 0 V und L+ (max. 1 Minute)
Anschluss	5-poliger Stecker oder 13-adriges Kabel (je nach Ausführung)
Max. Kabellänge	100 m für Version 5 V TTL, 300 m für Version 10...30 V HTL
Abstand zu Störquellen	Mindestens 20 cm
Abschirmung	Geflecht, mit Gehäuse des Gebers verbunden
Hauptfunktionen	Umwandlung von Drehbewegungen in digitale Impulse, Messung linearer und winkliger Bewegungen, Positionsbestimmung
Nullimpuls	Ein Impuls pro mechanischer Umdrehung, dient als Referenz nach Netzausfall
Montage	Verschraubung an Befestigungsflansch, Welle über flexible Balgkupplung oder elastische Scheibenkupplung verbunden
Montagehinweise	Stöße auf die Welle vermeiden, kein Werkzeug an der Welle verwenden
Umwandlung linearer Bewegungen	Möglich mit Messrad oder Zahnstangenritzel
Kurzschlussschutz	Geschützte Ausgänge; nicht verwendete Adern müssen isoliert werden
Dokumente und Zubehör	Verfügbar unter www.ifm.com

Häufig gestellte Fragen - RV6001 IFM

Wie schließe ich den Inkrementalgeber RV6001 an?

Schalten Sie die Anlage vor dem Anschließen spannungsfrei. Schließen Sie die Adern gemäß dem Anschlussplan an, der auf dem Gehäusedeckel oder in der Anleitung zu finden ist. Nicht verwendete Adern müssen isoliert werden, um Kurzschlüsse zu vermeiden.

Welche Versorgungsspannung hat der Geber?

Es gibt zwei Ausführungen: 5 V TTL und 10...30 V HTL. Überprüfen Sie das Etikett Ihres Geräts, um die Version zu erfahren.

Wie schütze ich den Geber vor Kurzschlüssen?

Die Ausgänge sind kurzschlussgeschützt: bei Version 5 V TTL gegen 0 V, bei Version HTL gegen 0 V und L+ für maximal 1 Minute. Stellen Sie sicher, dass nicht verwendete Adern isoliert sind.

Was ist die maximale Kabellänge?

Für die Version 5 V TTL beträgt die maximale Länge 100 m. Für die Version 10...30 V HTL beträgt sie 300 m, sofern geeignete Kabel verwendet werden.

Wie montiere ich die Welle des Gebers?

Befestigen Sie den Geber an einem Befestigungsflansch. Verbinden Sie die Welle über eine flexible Balgkupplung oder elastische Scheibenkupplung, um Versätze auszugleichen. Vermeiden Sie Stöße auf die Welle.

Welche Ausgangssignale gibt es?

Der Geber liefert digitale Signale A und B mit einer Phasenverschiebung von 90° sowie einen Nullimpuls einmal pro Umdrehung. Für differentielle Eingänge sind auch invertierte Signale verfügbar.

Was tun mit nicht verwendeten Adern?

Nicht verwendete Adern müssen isoliert werden, um Kurzschlüsse oder unerwünschte Verbindungen zwischen zwei Leitern zu vermeiden.

Wie vermeide ich Störungen?

Verlegen Sie die Kabel mit einem Mindestabstand von 20 cm zu Störquellen. Die Geflechtabschirmung des Kabels ist mit dem Gebergehäuse verbunden.

Kann ich ein Messrad verwenden?

Ja, zur Umwandlung linearer Bewegungen in Rotation können Sie ein Messrad oder ein Zahnstangen-Ritzel-System verwenden. Beachten Sie die maximal zulässigen Belastungen der Welle.

Wo finde ich zusätzliches Zubehör?

Besuchen Sie die Website www.ifm.com für das Datenblatt, Dokumente und passendes Zubehör.

BEDIENUNGSANLEITUNG RV6001 IFM

Bestimmungsgemäß Verwendung

Der Drehgeber wandelt Drehbewegungen in Impulsfolgen. Mit ihren halten sich Wegstrecken und Winkelbewegungen messen und Positionen bestimmen.

Elektrischer Anschluss

Schalten Sie die Anlage spannungsfrei bevor Sie Kabel- oder Steckverbindungen verbinden oder losen!

Nicht verwendete Anschlussadern müssen isoliert werden, um Kurz- und Querschlüssen zu vermeiden.

Kurzschlusssschutz

5 V TTL Version: Ausgabe kurzschlussfest gegen 0V
10...30 V HTL Version: Ausgabe kurzschlussfest gegen 0V und L+ maximal 1 Minute

Standardanschlussbelegungen:

	Flanschstecker 5polig	ifm1000.xx	ifm1001.xx
L+ 2 9 12
L+ Sensor - 5 2
0V 1 12 10
0V Sensor	-	10 11
A	3	1	5
A neg.	- 2 6
B	4	3	8
B neg.	- 4 1
0-Index	5 6 3
0-Index neg.	- 7 4
Störung neg.	-	-	7
frei	-	-	9
frei	-	-	-
Schirm	Gehäuse	11	Gehäuse

	ifm1013.xx Kabel13adrig
L+ 1 braun/grün
L+ Sensor - blau
0V 6 weiß/grün
0V Sensor - weiß
A 2 braun
A neg. - grün
B	4	grau
B neg.	-	rosa
0-Index	5	rot
0-Index neg.	-	schwarz
Störung neg.	-	violett
frei	-	-
frei	- gelb
Schirm	3	Gehäuse

Die Anschlussbelegung findsion Sie zusatzlich auf der Gehäusekappe. Bei Abweichungen muss der Anschluss gemäß des Aufklebers auf der Gehäusekappe vorgenommen werden.

Die Anschlüsse L+ (Sensor) und 0V (Sensor) sind intern mit der Versorgungsspannung verbunden. Bei Verwendung von Folgeelektroniken, die die Versorgungsspannung nachregeln, können diese Anschlüsse als Prüfleitungen verwendet werden. Bei Nichtverwendung sind diese Anschlüsse mit der Versorgungsspannung zu verbinden oder zu isolieren.

Der elektrische Anschluss erfolgt je nach Ausführung über die Anschlussleitung oder separat erhältlichen Anschlussleitungen.

Bei Verwendung von geeigneten Verbindungsleitungen beträgt die maximale Leitungslänge für die 5 V TTL Version 100 m und für die 10...30 V HTL Version 300 m.

Die Anschlussleitungen sind getrennt von Störquellen zu verlegen, der Mindestabstand beträgt 20 cm.

Das Schirmgeflecht in der Anschlussleitung ist mit dem Gebergehause verbunden.

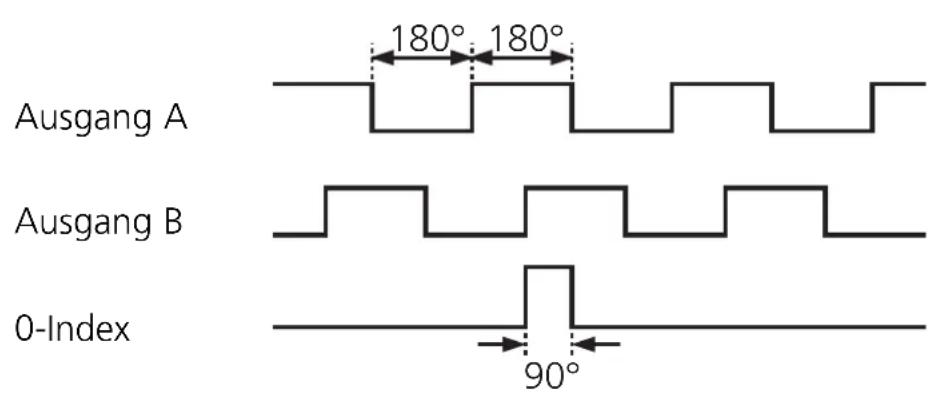

Ausgangssignale

Der Drehgeber gibt an den Ausgangsstufen digitale Impulsfolgen aus. Die Ausgänge A und B sind elektrisch um 90^ versetzt, dadurch kann in der Folgeelektronik die Drehrichtung ausgewertet werden.

Der verknüpfte Nullindex wird in einer mechanischen Umdrehung der Welle einmalig ausgegeben. Bei Spannungsausfall kann er als Referenzpunkt innerhalb einer Umdrehung genutzt werden. Die invertierten Ausgangssignale werden für Folgeelektroniken mit Spannungsdifferenzeingang benötigt, um Störgroßen Heraus zu filtern.

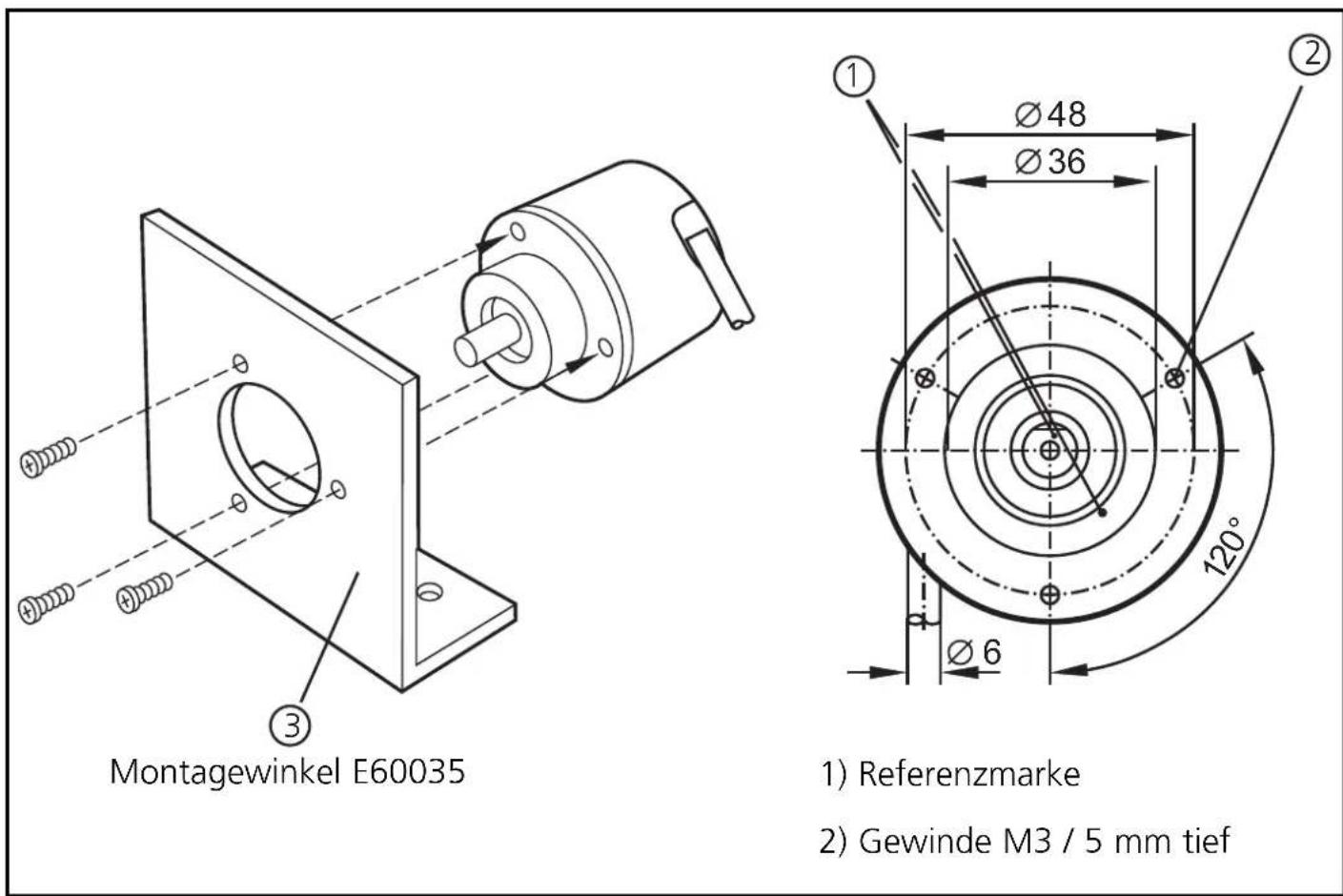

Montage

Nicht auf die Welle schlagen; Welle nicht mit Feile oder ähnlichem Werkzeug behandeln: Zerstörungsgefahr!

Der Drehgeber kann mittels Schrauben an den Montagewinkel befestigt werden. Die Wellenverbindung sollte über eine flexible Balgenoder Federscheibenkapplung erfolgen, um Wellensversätze auszugleichen und den Geber gegen Beschädigungen zu schützen.

Lineare Bewegungen konnen mittels Messrad oder Ritzel und Zahnstange in eine Drehbewegung umgesetzt werden. Bei der Montage sind die maximal zulässigen Wellenbelastungen des Drehgebers zu berücksichtigten.

Die Montage des Befestigungswinkels auf ein federndes Unterveri schützt den Drehgeber vor zu starken Beanspruchungen durch Materialunebenheiten.

Datumblatt, weitere Unterlagen und passendes Zubehör finden Sie im Internet unter www.ifm.com.
