Produkttyp	Optischer Näherungssensor (Direktreflexionstaster mit Hintergrundausblendung)
Marke	IFM
Modell	OJ5045
Kategorie	Sensor
Versorgungsspannung	10-30 V DC
Stromaufnahme	< 30 mA
Reichweite	Bis 2 m (auf weißem Papier 200x200 mm)
Ausgangstyp	PNP oder NPN (konfigurierbar)
Anschluss	4 Adern: braun (L+), blau (L-), schwarz (Ausgang), weiß (Programmierung)
Ausgangsfunktion	Schließer / Öffner (programmierbar)
Programmiermodus	Über Taster oder Programmierdraht (weiß)
Elektronische Verriegelung	Ja (über Programmierdraht)
LED-Anzeige	Grün (Betrieb), gelb (Ausgang), rot (Fehler)
Schutz	Verpolung, Kurzschluss
Betriebstemperatur	-25 °C bis +60 °C
Schutzart	IP67
Gehäusematerial	Kunststoff
Maße (ca.)	30 x 20 x 15 mm
Gewicht (ca.)	50 g
Montage	Mit beiliegendem Befestigungsclip oder seitlichen Löchern
Wartung	Linsen mit einem weichen, trockenen Tuch reinigen
Sicherheit	Vor Anschluss spannungsfrei schalten
Ersatzteile	Befestigungsclip optional erhältlich

Häufig gestellte Fragen - OJ5045 IFM

Wie stelle ich den Sensor OJ5045 ein?

Schalten Sie das Gerät in den Programmiermodus, indem Sie den Taster ca. 2 Sekunden drücken, bis die rote LED blinkt. Dann blinken die gelbe und grüne LED abwechselnd. Zum Einstellen mit Objekt drücken Sie einmal den Taster. Zum Einstellen ohne Objekt (Hintergrund) drücken Sie noch einmal. Der Sensor ist dann kalibriert. Sie können auch den Programmierdraht (weiß) verwenden, indem Sie ihn für die entsprechende Zeit mit L+ (PNP) oder L- (NPN) verbinden.

Was tun, wenn die rote LED nach der Einstellung blinkt?

Ein rotes Blinken nach Schritt 3 zeigt an, dass die Einstellung nicht möglich ist, meist weil die Signale von Objekt und Hintergrund zu ähnlich sind. Der Sensor kehrt dann in den Betriebsmodus zurück, ohne die Einstellungen zu ändern. Versuchen Sie, den Winkel oder den Abstand anzupassen.

Wie wird der Sensor OJ5045 angeschlossen?

Die Adern sind: braun (L+, 10-30 V DC), blau (L-), schwarz (Schaltausgang), weiß (Programmierdraht). Bei PNP-Ausgang schaltet der Ausgang auf L+. Bei NPN auf L-. Stellen Sie sicher, dass die Spannungsversorgung vor dem Anschluss ausgeschaltet ist.

Was ist die maximale Reichweite des Sensors?

Die maximale Reichweite ist auf dem Sensoraufkleber angegeben, gemessen auf weißem Papier 200x200 mm. Sie kann je nach Modell bis zu 2 m betragen. Die tatsächliche Reichweite hängt von der Reflektivität des Objekts ab.

Wie führe ich die Einstellung der maximalen Reichweite durch?

Wechseln Sie in den Programmiermodus (Schritt 1). Richten Sie den Sensor so aus, dass weder Objekt noch Hintergrund Licht erhalten (Entfernung > max. Reichweite). Drücken Sie zweimal den Taster (Schritte 2 und 3), um erst ohne Objekt, dann mit Objekt einzustellen. Sie können auch den Programmierdraht verwenden.

Wie wird der Sensor verriegelt oder entriegelt?

Zum Verriegeln aktivieren Sie den Programmierdraht (weiß), indem Sie ihn ca. 15-20 Sekunden mit L+ (PNP) oder L- (NPN) verbinden. Zum Entriegeln wiederholen Sie denselben Vorgang.

Was bedeuten die verschiedenen LEDs am Sensor?

Grüne LED leuchtet: Gerät betriebsbereit. Gelbe LED leuchtet: Ausgang geschaltet. Gelbe + rote LED blinken abwechselnd mit 2 Hz: Ausgang kurzgeschlossen. Mit 1 Hz: interner Fehler (Ausgang nicht geschaltet).

Wie reinige ich die Linsen des Sensors?

Verwenden Sie ein weiches, trockenes Tuch, um die Linsen des Sensors zu reinigen. Vermeiden Sie Lösungsmittel oder scheuernde Mittel. Regelmäßige Wartung gewährleistet eine zuverlässige Erkennung.

Kann der Sensor transparente Objekte erkennen?

Der Sensor OJ5045 ist für die Erkennung von undurchsichtigen Objekten ausgelegt. Die Erkennung transparenter Objekte kann schwierig sein. Für transparente Objekte wird die Verwendung eines Lichtleitersensors oder eines Ultraschallsensors empfohlen.

Wie programmiere ich die Ausgangsfunktion (Schließer/Öffner)?

Die Ausgangsfunktion kann über den Programmierdraht (weiß) programmiert werden. Details finden Sie auf Seite 18 des Handbuchs. Im Allgemeinen verbinden Sie den weißen Draht für eine bestimmte Dauer mit L+ (PNP) oder L- (NPN), um zwischen Schließer und Öffner umzuschalten.

BEDIENUNGSANLEITUNG OJ5045 IFM

Reflexlichttaster mit Hintergrundausblendung OJH Diffuse reflection sensor with background suppression OJH

Bestimmungsgemäß Verwendung

Der Reflexlichttaster erfasst berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal.

Tastweite (r): siehe Typaufkleber (Wert bezogen auf weiβes Papier 200mm x 200mm).

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät an.

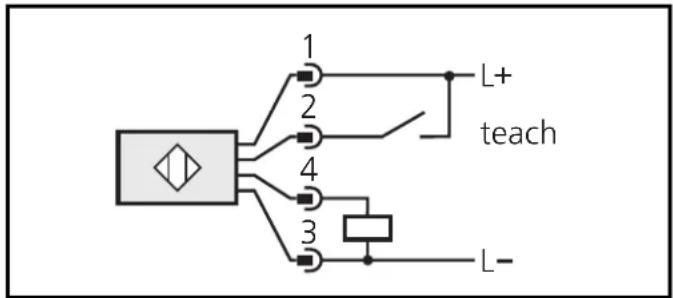

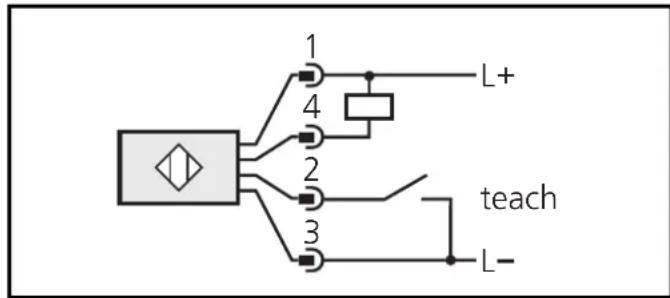

DC PNP DC NPN

Adernfarben bei Kabelgeräten: BN = braun, BU = blau, BK = schwarz, WH = weiß.

Programmieren der Ausgangsfunktion durch Einstelltaste oder Teach Leitung (s. Seite 6).

Montage

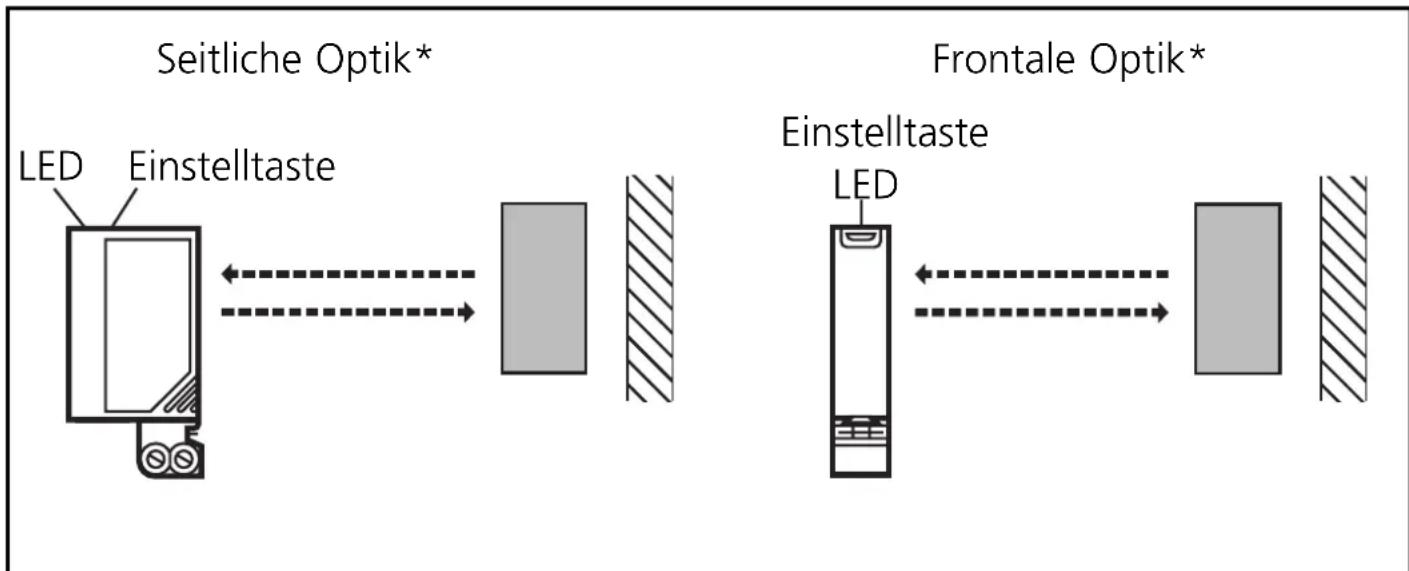

* In den folgenden Abschnitten wird die Montage und Einstellung am Beispiel des Geräte-Types mit frontaler Optik gezeigt. Die Funktionen der Geräte mit damitlicher Optik sind identisch.

Richten Sie den Reflexlichttaster auf das zu erfassende Objekt aus und montieren Sieihn mit der Montagehalterung.

Montage der Baureihe OJ51xx

Die Geräte der Baureihe OJ51xx haben seitlich zwei Befestigungslöcher für die Montage. Eine Montagehalterung wird nicht mitgeliefert.

Maximale Reichweite nur bei genauer Ausrichtung.

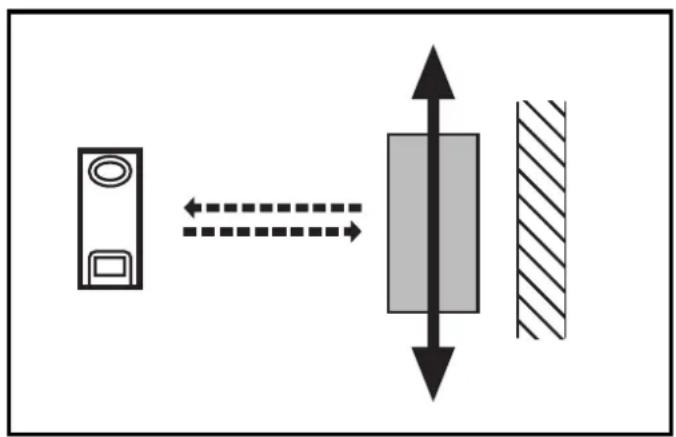

Die zu erfassenden Objekte sollen sich quer zur Geräteoptik bewegen.

Bei anderen Bewegungsrichtungen sollen vorher getestet werden, ob diese Funktion gewährleistet ist.

Wir empfehlen Ohnen bei anspruchsvollen Anwendungen (kleiner Abstand zwischen dem Objekt und dem Hintergrund) folgende Einbaulagen:

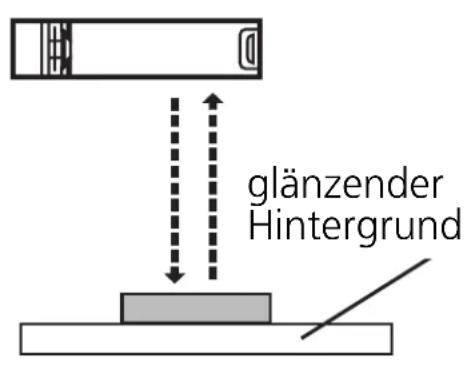

• Im Fall von glänzenden Hintergrundoberflächen und weniger glänzenden Objektoberflächen sollen den Sensor senkrecht zur Hintergrundoberfläche einbauen.

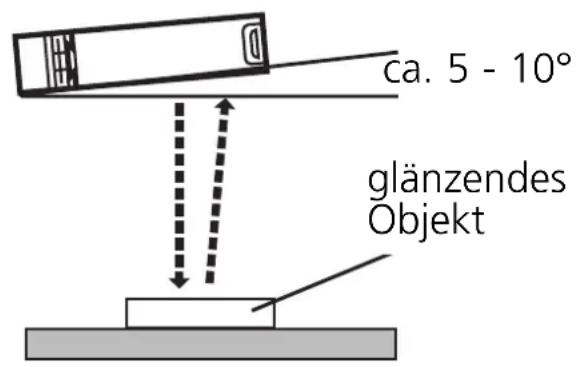

• Im Fall von glänzenden Objektoberflächen und weniger glänzenden Hintergrundoberflächen sollen den Sie den Sensor in einem Winkel von ca. 5 - 10^ einbauen.

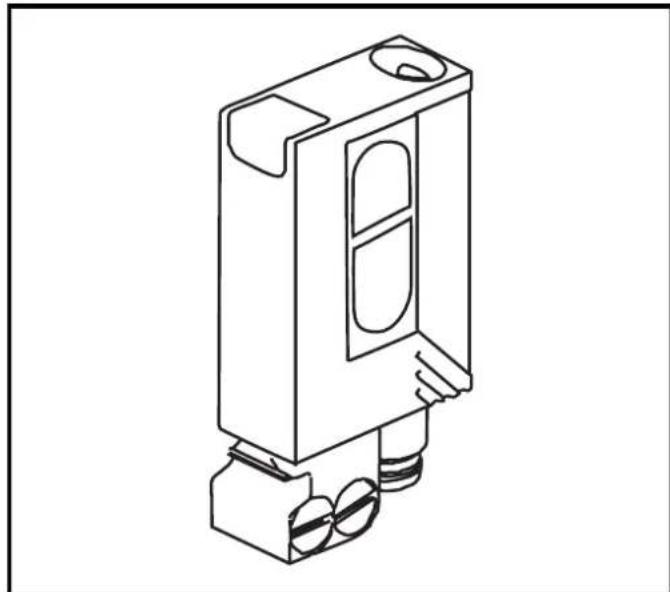

Montage der mitgelieferten Montagehalterung

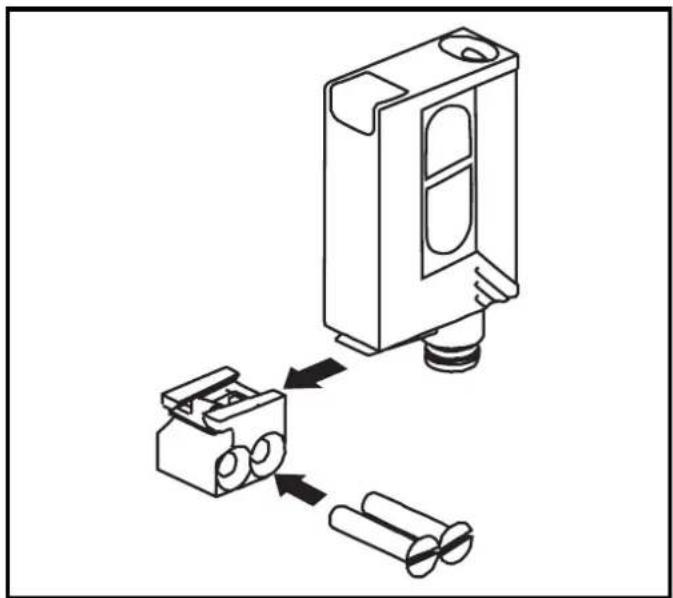

Schrauben Sie die Halterung mit den beigelegten Schrauben fest und schieben Sie das Gerät in die Führung des Halters bis die Haltefeder einrastet.

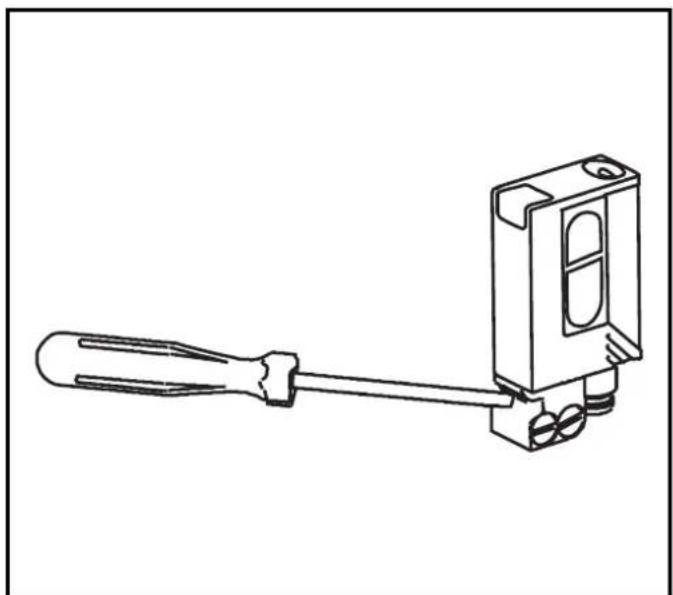

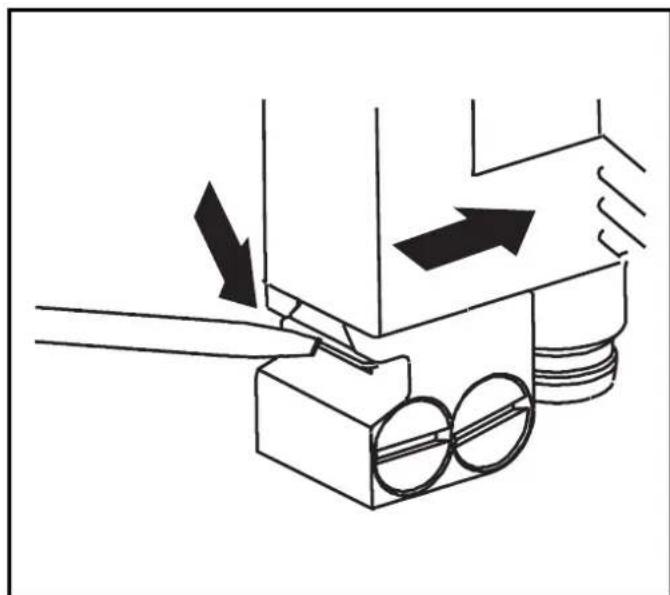

Zum Lüssen des Gerätes drücken Sie die Haltefeder mit Hilfe eines Schraubendrehers nach unten undziehen das Gerät von der Halterung.

Einstellung des Geräts bei stillstehenden Objekten*

1	Gerät in den Programmiermodus schalten. Drücken Sie ca. 2s, bis die rote LED blinkt.
	Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel. Das Gerät ist im Programmiermodus.

2	Einstellung mit Objekt. Drücken Sie 1 mal.
	LEDs gelb und grün verlösen für ca. 1s, blinken dann wieder im Wechsel.

3	Einstellung ohne Objekt. Der Hintergrund muss sich innerhalb der maximalen Tastweite befinden. Drücken Sie 1 mal.
	LEDs gelb und grün verlösen für ca. 1s, nach ca. 3s leuchtet die grüne LED. Das Gerät ist im Betriebsmodus.

Einstellungen 2 und 3 können auch in umgekehrter Reihenfolge erfolgen.

• Die Einstellung des Geräts ist auch in gleicher Weise über die Teach-Leitung (Pin 2 / WH) möglich. Zum Aktivieren der Funktionen wird für die entsprechende Zeit die Teach-Leitung mit L+ (Pin 1 / BN) bei PNP Geräten oder bei NPN Geräten mit L- (Pin 3 / BU) verbunden. Rückmeldung: Falls das Einstellen über die Teach-Leitung nicht möglich war, wird der Schaltausgang für 2s gesetzt. Danach Goes das Gerät mit unveränderter Einstellung in den Betriebsmodus über.

Ist die Einstellung des Geräts nicht möglich (z. B. Objekt- und Hintergrundssignal sind annahernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach Goes das Gerät mit unveränderter Einstellung in den Betriebsmodus über.

Wird die Einstelltaste während der Programmierung 15 min. nicht betätigigt而去 das Gerät automatisch mit unveränderter Einstellung in den Betriebsmodus über.

Einstellen maximaler Tastweite*

• Gehen Sie in den Programmiermodus (s. Schritt 1).
• Richten Sie das Gerät so aus, daß weder vom Objekt noch vom Hintergrund Licht empfangen wird (min. Abstand > max. Tastweite).

• Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).

• Die Einstellung des Geräts ist auch in gleicher Weise über die Teach-Leitung (Pin 2 / WH) möglich. Zum Aktivieren der Funktionen wird für die entsprechende Zeit die Teach-Leitung mit L+ (Pin 1 / BN) bei PNP Geräten oder bei NPN Geräten mit L- (Pin 3 / BU) verbunden.

Elektronisches Schloß

Zum Verriegeln wird die Teach-Leitung für ca. 15s - 20s aktiviert*.

Zum Entriegeln wird die Teach-Leitung wieder für 15s - 20s aktiviert*.

• Zum Aktivieren der Funktionen wird für die entsprechende Zeit die Teach-Leitung (Pin 2 / WH) mit L+ (Pin 1 / BN) bei PNP Geräten oder bei NPN Geräten mit L- (Pin 3 / BU) verbunden.

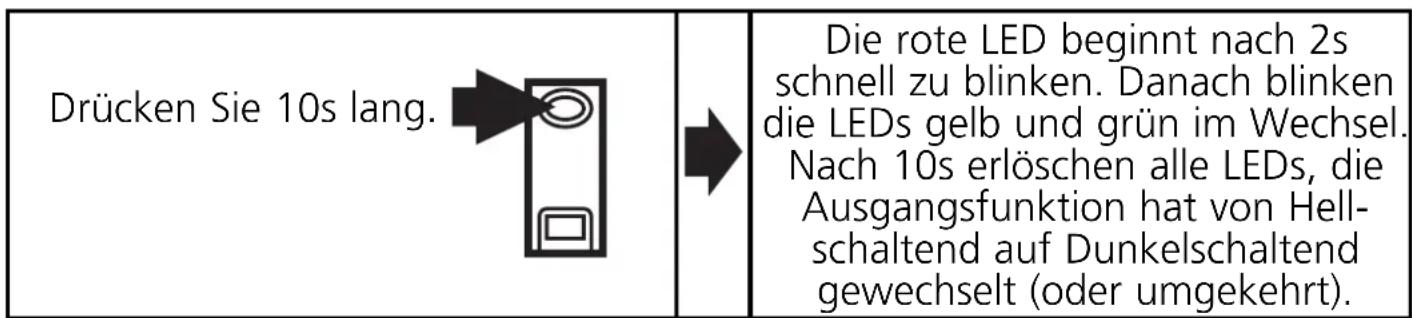

Programmieren der Ausgangsfunktion*

* Das Programmieren der Ausgangsfunktion ist auch in gleicher Weise über die Teach-Leitung (Pin 2 / WH) möglich. Zum Aktivieren der Funktionen wird für die entsprechende Zeit die Teach-Leitung mit L+ (Pin 1 / BN) bei PNP Geräten oder bei NPN Geräten mit L- (Pin 3 / BU) verbunden.

Betrieb

Prüfen Sie, ob das Gerät sicher Funktioniert. Anzeige durch LEDs.

LED grün leuchtet	Gerät ist betriebsbereit.
LED gelb leuchtet	Ausgang ist geschaltet.
LEDs gelb + rot	Blinken abwechselnd, 2 Hz: Ausgang kurzgeschlossen. Blinken abwechselnd, 1 Hz: Interne Störung. (Ausgang ist nicht geschaltet).

Wartung

Halten Sie die Linsen des Geräts von Verschmutzungen frei.
