OL5016 - Fotoelektrischer Sensor IFM - Kostenlose Bedienungsanleitung

Type de produit	Fotoelektrischer Sensor (Lichtschranke)
Marque	IFM
Modèle	OL5016
Dimensions (approx.)	60 x 30 x 20 mm
Poids (approx.)	80 g
Alimentation	10-30 V DC
Portée	Siehe Etikett am Gerät
Sortie de commutation	Öffner oder Schließer (konfigurierbar)
Courant de sortie max.	10 mA (Diagnoseausgang)
Fonctions principales	Berührungslose Erkennung, Empfindlichkeitseinstellung, Programmierung der Ausgangsfunktion, LED-Anzeige
Indication LED	Grün: Gerät betriebsbereit; Gelb: Ausgang geschaltet; Rot: Erkennungsfehler; Gelb+Rot blinkend: Kurzschluss oder interner Fehler
Raccordement électrique	Abnehmbare Klemmenleiste (Kabelverschraubung) oder Steckverbinder
Mise en service	Plug and Play, auf maximale Reichweite eingestellt
Entretien et nettoyage	Linsen mit einem weichen Tuch reinigen, ohne Lösungsmittel oder Scheuermittel
Sécurité	Vor dem Anschluss Stromversorgung trennen; falls angegeben, eine Feinsicherung verwenden
Température de fonctionnement	-25 bis 60 °C (geschätzt)
Indice de protection	IP67 (geschätzt)

Häufig gestellte Fragen - OL5016 IFM

Wie schließe ich den Sensor OL5016 an?

Vor dem Anschließen die Anlage spannungsfrei schalten. Verwenden Sie die abnehmbare Klemmenleiste (für Kabelverschraubung) oder den Steckverbinder je nach Modell. Nach dem Anschließen der Drähte die Klemmenleiste einrasten. Eine Feinsicherung kann erforderlich sein.

Wie stelle ich die Empfindlichkeit für statische Objekte ein?

1. Drücken Sie die Taste am Empfänger etwa 2 Sekunden lang, bis die rote LED blinkt. 2. Im Programmiermodus (gelbe und grüne LED blinken) einmal mit dem Objekt im Erfassungsbereich drücken. 3. Einmal ohne Objekt drücken. Die grüne LED leuchtet nach 3 Sekunden, die Einstellung ist abgeschlossen.

Wie stelle ich die Empfindlichkeit für bewegliche Objekte ein?

1. Programmiermodus aktivieren (Taste 2 Sekunden lang drücken). 2. Lassen Sie mindestens zwei Objekte durch den Bereich laufen, dann einmal drücken. 3. Wiederholen Sie den Vorgang (zwei Objekte durchlaufen lassen) und drücken Sie einmal. Die grüne LED leuchtet nach 3 Sekunden.

Was tun, wenn die Empfindlichkeitseinstellung nicht möglich ist?

Wenn nach Schritt 3 die rote LED etwa 2 Sekunden lang blinkt, sind Objekt- und Hintergrundsignal zu ähnlich. Der Sensor kehrt dann in den Betriebsmodus zurück, ohne die Empfindlichkeit zu ändern. Sie können es erneut versuchen oder die maximale Empfindlichkeit verwenden.

Wie programmiere ich die Ausgangsfunktion (Öffner/Schließer)?

Drücken Sie die Taste am Empfänger etwa 10 Sekunden lang, bis alle LEDs erlöschen. Nach 2 Sekunden blinkt die rote LED schnell, dann blinken gelbe und grüne LED abwechselnd. Nach 8 Sekunden erlöschen alle LEDs und der Ausgang wechselt von Öffner zu Schließer oder umgekehrt.

Was bedeuten die verschiedenen LEDs?

Grüne LED dauerhaft: Gerät betriebsbereit. Gelbe LED dauerhaft: Ausgang geschaltet. Rote LED dauerhaft: Erkennungsfehler (falsche Einstellung, verschmutzte Linsen). Gelbe und rote LED blinken abwechselnd mit 2 Hz: Ausgang kurzgeschlossen. Mit 1 Hz: interner Fehler (Ausgang nicht geschaltet).

Wie reinige ich die Linsen des Sensors?

Verwenden Sie ein weiches, trockenes Tuch. Keine Lösungsmittel oder Scheuermittel verwenden, die die Kunststofflinsen beschädigen könnten.

Was tun bei einem Kurzschluss am Ausgang?

Der Diagnoseausgang schaltet bei einem Kurzschluss sofort um und setzt sich etwa 2 Sekunden nach Beseitigung des Fehlers zurück. Überprüfen Sie Verkabelung und Last, und tauschen Sie gegebenenfalls die Sicherung aus.

Ist der Sensor ohne Einstellung einsatzbereit?

Ja, die Lichtschranke wird im 'Plug and Play'-Modus mit maximaler Empfindlichkeit geliefert. Sie funktioniert sofort. Einstellungen sind nur für teilweise transparente Objekte oder besondere Bedingungen erforderlich.

Wie montiere ich den Sensor?

Montieren Sie den Empfänger (OLE-...) mit dem Befestigungswinkel. Richten Sie den Sender (OLS-...) auf den Empfänger aus und befestigen Sie ihn auf die gleiche Weise. Eine genaue Ausrichtung ist für eine optimale Reichweite erforderlich.

BEDIENUNGSANLEITUNG OL5016 IFM

Einweglichtschranke OL

Bestimmungsgemäß Verwendung

Die Lichtschranke erfasst berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal.

Reichweite (r): siehe Typenschild.

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät an (s. Seite 17/18 oder Typenschild).

Belastung des Funktionskontroll-Ausgangs (fc-output): max. 10mA.

Bei Geräten mit Verschraubung wird der Anschluß über einen herausnehmbaren Klemmenblock mit Schraubklemmen hergestellt (Schrauben auf der Unterseite des Klemmenblocks).

Nach Anschluß der Leitungen muß der Klemmenblock wieder eingera-stet werden.

Hinweis: Miniatur-Sicherung gemäß technischem Datenblatt einsetzen, falls Dort angegeben.

Empfehlung: Nach einem Kurzschluss das Gerät auf sichere Funktion prüfen.

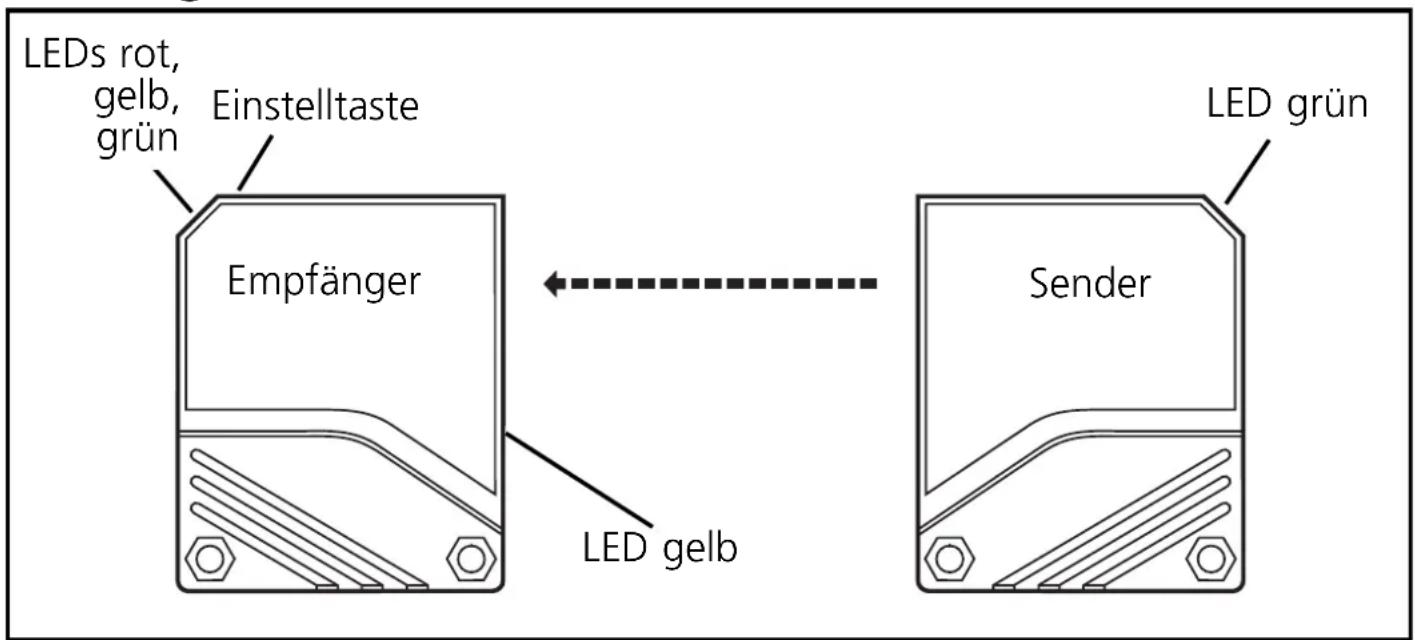

Montage

Befestigen Sie den Empfänger (Typbezeichnung OLE-...) mit Hilfe einer Montagehalterung.

Richten Sie den Sender (Typbezeichnung OLS-...) auf den Empfänger aus und befestigen Sieihn.

Die maximale Reichweite wird nur bei genauer Ausrichtung erreicht.

Wichtig! Inbetriebnahme

Die Einweglichtschranke ist ohne weitere Einstellungen betriebsbereit (plug and play) und auf max. Reichweite eingestellt. Dies bedeutet, daß die Einweglichtschranke mit maximaler Betriebsreserve betrieben wird. Die nachfolgend beschriebenen Einstellungen sind nur erforderlich wenn z.B. teiltransparente Objekte erfasst werden sollen.

Einstellen der Empfindlichkeit bei stillstehenden Objeken

1	Gerät in den Programmiermodus schalten. Empfänger Drücken Sie ca. 2s, bis die rote LED blinkt.
	Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel. Das Gerät ist im Programmiermodus.

2	Empfindlichkeit mit Objekt einstellen.
	Drücken Sie 1 mal.	Sender
LEDs gelb und grün verlösen für ca. 1s, blinking dann wieder im Wechsel.
3	Empfindlichkeit ohne Objekt einstellen. Drücken Sie 1 mal.	Sender
	LEDs gelb und grün verlösen für ca. 1s, nach ca. 3s leuchtet die grüne LED. Das Gerät ist im Betriebsmodus.

Einstellungen 2 und 3 können auch in umgekehrter Reihenfolge erfolgen.

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hell-signal und Dunkelsignal sind annahernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach Goes das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Wird die Einstelltaste während der Programmierung 15 min. nicht betätigigt而去 das Gerät automatisch mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Einstellen der Empfindlichkeit bei bewegten Objekten

1	Gerät in den Programmiermodus schalten. Empfänger ←→ Sender Drücken Sie ca. 2s, bis die rote LED blinkt.
	Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel. Das Gerät ist im Programmiermodus.

2	Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen.
	Drücken Sie 1 mal.	Sender
	LEDs gelb und grün verlösen für ca. 1s, blinken dann wieder im Wechsel.

3	Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen.
	Drücken Sie 1 mal.	Sender
	LEDs gelb und grün verlösen für ca. 1s, nach ca. 3s leuchtet die grüne LED. Das Gerät ist im Betriebsmodus.

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hell-signal und Dunkelsignal sind annahernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach gibt das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Wird die Einstelltaste während der Programmierung 15 min. nicht betätiggt gehen das Gerät automatisch mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Einstellen maximaler Empfindlichkeit

• Gehen Sie in den Programmiermodus (s. Schritt 1).
• Unterbrechen Sie den Lichtstrahl
• Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).

Programmieren der Ausgangsfunktion

Drucken Sie 10s lang.

Die rote LED beginnt nach 2s Schnell zu blinken. Danach blinken die LEDs gelb und grün im Wechsel. Nach 8s erlösen alle LEDs, die Ausgangsfunktion hat von Hellschaltend auf Dunkelschaltend gewechselt (oder umgekehrt).

Betrieb

Prüfen Sie, ob das Gerät sicher Funktioniert. Anzeige durch LEDs und durch Funktionskontrollausgang.

LED grün leuchtet	Gerät ist betriebsbereit.
LED gelb leuchtet	Ausgang ist geschaltet.
LED rot leuchtet	Störung bei der Objekterfassung, z. B. Dejustierung, Verschmutzung der Linsen
LEDs gelb + rot	Blinken abwechselnd, 2 Hz: Ausgang kurzgeschlossen. Blinken abwechselnd, 1 Hz: Interne Störung. (Ausgang ist nicht geschaltet).

Funktionskontroll-Ausgang

(nur bei Geräten mit DC Spannungsvorsorgung)

• Schaltet bei Störung der Objekterfassung (mangelhafte Objektenkennung, Dejustierung, Verschmutzung der Linsen) nach ca. 4s; wird zurückgesetzt ca. 4s nach dem das Objekt wieder eindeutig erfaßt wird.
• Schaltet bei Kurzschluß des Schaltausgangs(sofort; wird zurückgesetzt ca. 2s nach Beseitigung der Störung.
• Schaltet bei internet Störung(sofort; wird nur durch Ausschalten und erneutes Einsatzen der Betriebsspannung zurückgesetzt.

Wartung

Halten Sie die Kunststofflinsen des Gerätes von Verschmutzung frei. Verwenden Sie zur Reinigung keine Lösungsmittel oder Reiniger, die die Kunststofflinsen beschädigen konnten.

Sensor mit Anschlußklemmen

Sensor mit Steckverbindung

Sensor mit Anschlußklemmen

Sensor mit Steckverbindung

Sensor mit Anschlußklemmen

Anschlußschema / Wiring / Schéma de branchement

Sensor mit Anschlußklemmen

Sensor mit Steckverbindung

Sensor mit Anschlußklemmen
