Produkttyp	Verstärker für Lichtwellenleiter
Marke	IFM
Modell	OB5024
Abmessungen (ca.)	30 x 80 x 60 mm
Gewicht (ca.)	100 g
Spannungsversorgung	24 V DC
Hauptfunktionen	Berührungslose Objekterkennung; automatische und manuelle Schaltschwelleneinstellung; einstellbare Impulsverlängerung (0 oder 2-90 ms)
LED-Anzeigen	Grüne LED (Betriebsbereitschaft), gelbe LED (Schaltzustand), rote LED (Fehler/Verschmutzung), LED-Balken (Signalpegel)
Anschluss Lichtwellenleiter	Lichtwellenleiter IFM FE-11 und FT-11-AAJ
Elektrischer Anschluss	Kabel mit Adern BN (braun), BU (blau), BK (schwarz), VT (violett)
Schutzart	IP65 (bei geschlossenem Deckel)
Wartung und Reinigung	Sauberkeit der Lichtwellenleiter prüfen; bei Verschmutzung die Enden mit einem weichen, trockenen Tuch reinigen
Sicherheit	Anlage vor Anschluss spannungsfrei schalten; Deckel unter Spannung nur zum Einstellen öffnen
Allgemeine Informationen	Montage auf DIN-Schiene oder Montagevorrichtung

Häufig gestellte Fragen - OB5024 IFM

Wie montiere ich den Verstärker OB5024?

Montieren Sie das Gerät auf einer genormten Profilschiene (DIN-Schiene) oder mit einer mitgelieferten Montagevorrichtung.

Wie schließe ich die Lichtwellenleiter an?

Schraube A lösen, Lichtwellenleiter in die Öffnungen B schieben, bis ein leichter Widerstand spürbar ist (O-Ring), dann bis zum Anschlag (optische Elemente) vorschieben und Schraube A festziehen. Stellen Sie einen direkten Kontakt für optimale Reichweite sicher.

Wie führe ich eine automatische Schaltschwelleneinstellung mit durchlaufenden Objekten durch?

Lassen Sie die Objekte durch den Strahl laufen. Drücken Sie T1, bis der LED-Balken blinkt (gelbe und grüne LED blinken abwechselnd). Einmal drücken; die LEDs erlöschen und blinken dann wieder. Noch einmal drücken; bei erfolgreicher Einstellung leuchtet die grüne LED.

Wie führe ich eine automatische Einstellung mit unbeweglichen Objekten durch?

Drücken Sie T1, bis der Balken blinkt. Platzieren Sie das Objekt im Strahl und drücken Sie einmal. Entfernen Sie das Objekt und drücken Sie einmal. Bei Erfolg leuchtet die grüne LED. Die Reihenfolge kann umgekehrt werden.

Wie stelle ich die Schaltschwelle manuell ein?

Drücken Sie gleichzeitig T1+T2, bis der Balken blinkt (manueller Programmiermodus). Bei FT-Faser: Objekt platzieren, Signal messen, dann Objekt entfernen, Hintergrund messen, mit +/- Tasten anpassen, dann T1+T2 zum Bestätigen drücken. Bei FE-Faser: Zuerst die niedrigste Schwelle mit +/- einstellen, Objekt platzieren, dann bestätigen.

Wie stelle ich die Impulsverlängerung ein?

Drücken Sie T2, bis der Balken blinkt (gelbe und grüne LED blinken). Mit den +/- Tasten die Verzögerung einstellen (1 Tastendruck ~1 ms). Der LED-Balken zeigt den Bereich an. Ca. 10 s warten, um zu bestätigen.

Was bedeuten die LEDs?

Grüne LED dauerhaft: Betriebsbereitschaft. Gelbe LED: Schaltzustand (leuchtet bei Schaltung). Rote LED: Fehler (falsche Einstellung oder Verschmutzung). LED-Balken: im Programmiermodus zeigt er die Signalstärke. Schnelles Blinken: Kurzschluss; langsames Blinken: interner Fehler.

Was tun, wenn die rote LED leuchtet?

Die rote LED zeigt einen Erkennungsfehler an: falsche Einstellung oder verschmutzte Lichtwellenleiter. Überprüfen Sie die Schaltschwelleneinstellung und reinigen Sie die Enden der Lichtwellenleiter. Wenn das Problem weiterhin besteht, lesen Sie die Anleitung.

Wie programmiere ich die Ausgangsfunktion?

Die Ausgangsfunktion (Schließer/Öffner) wird durch den Anschluss des Ausgangskabels gemäß Schema auf der letzten Seite der Anleitung oder auf dem Geräteetikett programmiert.

Wie warte ich das Gerät?

Überprüfen Sie regelmäßig die Sauberkeit der Lichtwellenleiter und der Enden. Bei Bedarf mit einem weichen, trockenen Tuch reinigen. Deckel geschlossen halten, um IP65 zu gewährleisten. Stöße und Feuchtigkeit vermeiden.

BEDIENUNGSANLEITUNG OB5024 IFM

Bestimmungsgemäß Verwendung

Der Schaltveränderer erfasst berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal.

• Nur für den Anschluß der ifm-Fiberoptiken Typ FE-11 und FT-11.
• Reich- und Tastweite je nach Fiberoptik.
• Impulsveränderung, 0 oder 2 ... 90 ms einstellbar.
  (Jeder Eingangsimpuls wird auf den eingestillten Wert verlangert).

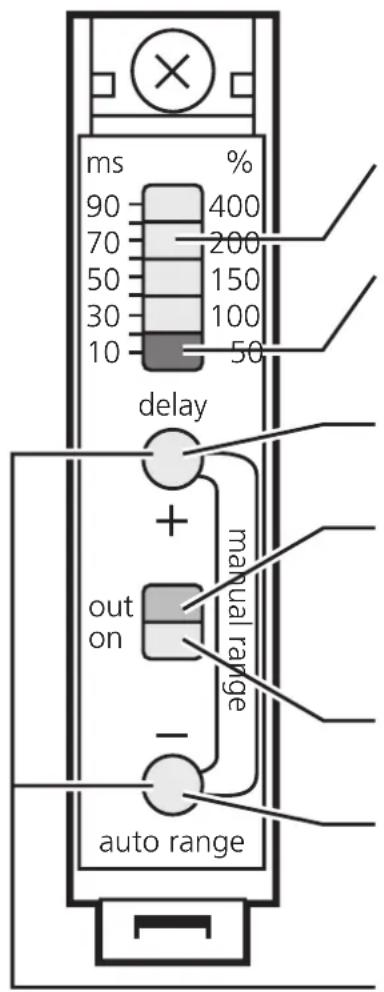

Bedien- und Anzeigeelemente

Grüne LEDs:

• im Betriebsmodus: Betriebsreserve in %
• im Programmiermodus: Stärke des Eingangssignals Rote LED:

leuchtet im unsicheren Empfangsbereich (Dejustage, Verschmutzung der Optik)

T2: Start der Einstellung für die Impulsveränderung

Gelbe LED:

leuchtet, wenn der Ausgang durchgeschaltet ist

Grüne LED:

leuchtet bei Betriebsbereitschaft

T1: Start der automatischen Schaltschwelleneinstellung

T1 + T2: Start der manuellen Schaltschwelleneinstellung

Montage

Befestigen Sie das Gerät auf einer Normschiene oder mit Hilfe einer Montagehalterung.

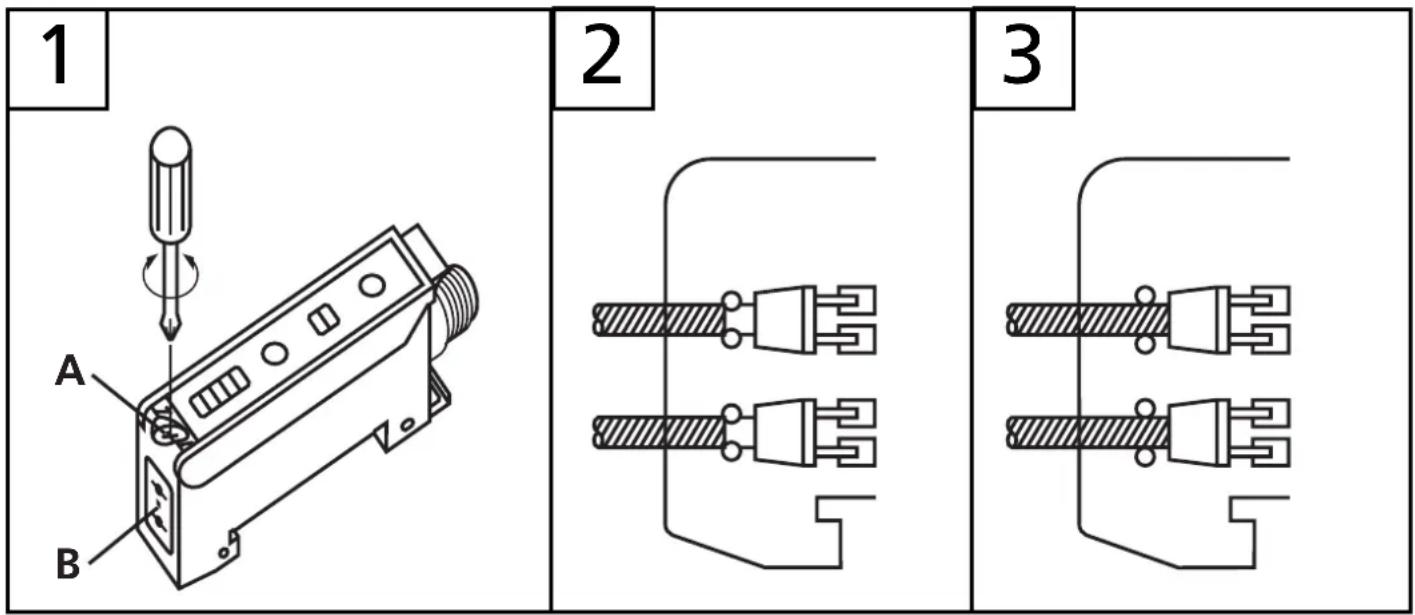

Adaptieren der Lichtleiter:

1. Losen Sie die Schraube A (Abb. 1).
2. Schieber Ben Sie die Lichtleiter in die Sensoröffnungen B, bis Sie einen leichten Widerstand spuren (O-Ring) (Abb. 2).
3. Schieber Ben Sie die Lichtleiter weiter bis zum Anschlag (Optik-Elemente) und halten Sie sie fest (Abb. 3).
4. Ziehen Sie die Schraube A an.

Liegen die Lichtleiter nicht an den Optik-Elementen an, veringert sich die Reich-/Tastweite.

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei und schreiben Sie das Gerät an (s. letzte Seite oder Typaufkleber).

• Adernfarben bei Kabelgeräten: BN = braun, BU = blau, BK = schwarz, VT = violett.
• Programmieren der Ausgangsfunktion durch Anschlußbelegung (s. letzte Seite oder Typaufkleber).
• Belastung des Funktionskontroll-Ausgangs (fc-output): max. 10mA.

Schaltschwelle automatisch einstellen (1)

• Objekte bewegen sich durch den Erfassungsbereich der Optik
• Lichttaster-Optik (FT ...) und Einweg-Optik (FE ...)

Das Gerät erfaßt Eingangssignale verschiedene Intensität in beliebiger Reihenfolge und berechnet die optimale Schaltschwelle.

1

Lassen Sie die Objekte durch den Erfassungsbereich der Optik laufen. Drücken Sie, bis LED-Kette blinkt.

LEDs gelb und grün blinking im Wechsel (= Gerät ist im Programmiermodus).

2

Drücken Sie 1 mal.

→

LEDs gelb und grün, verlösen kurzzeitig, blinken dann wieder im Wechsel.

3

Drücken Sie 1 mal.

LEDs gelb und grün verlösen kurzzeitig, danach leuchtet die grüne LED (= das Gerät ist im Betriebszustand).

Ist die Einstellung der Schaltschwelle nicht möglich (z. B. Hellsignal und Dunkelsignal sind annahernd gleich stark), blinkt die LED-Kette nach Schritt 3. Danach gibt das Gerät mit unveränderter Schaltschwelle in den Betriebsmodus über.

Schaltschwelle automatisch einstellen (2)

• Statische Objekte
• Lichttaster-Optik (FT ...) und Einweg-Optik (FE ...)

Das Gerät erfasst Eingangssignale verschiedener Intensität in beliebiger Reihenfolge und berechnet die optimale Schaltschwelle.

1

Drücken Sie, bis LED-Kette blinkt.

LEDs gelb und grün blinken im Wechsel (= Gerät ist im Programmiermodus).

2

Plazieren Sie das Objekt im Erfassungsbereich der Optik.* Drücken Sie 1 mal.

→

LEDs gelb und grün, verlösen kurzzeitig, blinken dann wieder im Wechsel.

3

Entfernen Sie das Objekt aus dem Erfassungsbereich der Optik.* Drücken Sie 1 mal.

LEDs gelb und grün verlösen kurzzeitig, danach leuchtet die grüne LED (= das Gerät ist im Betriebszustand).

*Sie können auch in umgekehrter Reihenfolge vorgehen: Zuerst ohne Objekt messen, dann mit Objekt.

Ist die Einstellung der Schaltschwelle nicht möglich (z. B. Hellsignal und Dunkelsignal sind annahernd gleich stark), blinkt die LED-Kette nach Schritt 3. Danach gibt das Gerät mit unveränderter Schaltschwelle in den Betriebsmodus über.

Schaltschwelle manuell einstellen (1)

• Statische Objekte / Lichttaster-Optik (FT ...)

1	Drücken Sie, bis LED-Kette blinkt.	LED grün blinkt, LED gelb zeigt Schaltzustand (= Gerät ist im Programmiermodus).
2	Plazieren Sie das Objekt im Erfassungsbereich der Optik.	% 400 ms 70 50 30 10 Objektsignal wird gemessen und angezeigt (= Kette der schwach leuchtenden LEDs); hell blinkende LED = aktuelle Schaltschwelle.
3	Entfernen Sie das Objekt aus dem Erfassungsbereich der Optik.	% 400 ms 70 50 30 10 Hintergrundssignal wird gemessen und angezeigt (= Kette der schwach leuchtenden LEDs).
4	Drücken Sie die Tasten "+" oder "-, bis die Schaltschwelle in der Mitte zwischen Hintergrundssignal und Objektsignal liegt; (hier Schaltschwelle verringern).	% 100 ms 70 50 30 10 LED grün leuchtet (= Gerät ist im Betriebszustand).
5	Drücken Sie, bis LED-Kette blinkt.	LED grün leuchtet (= Gerät ist im Betriebszustand).

Schaltschwelle manuell einstellen (2)

• Statische Objekte / Einweg-Optik (FE ...)

1

Drücken Sie, bis LED-Kette blinkt.

LED grün blinkt LED gelb zeigt Schaltzustand (= Gerät ist im Programmiermodus).

2

Drücken Sie die Taste “-”, bis die LED-Kette die niedrigste Schalt-schwelle anzeigt.

→

ms 90 400 70 50 30 10

3	Plazieren Sie das Objekt im Erfassungsbereich der Optik. Drücken Sie die Taste “+”, bis das Gerät schaltet (LED gelb leuchtet auf oder verlischt).	→	% ms 90 70 50 30 10 odor out on
			odor out on

4

Drücken Sie, bis LED-Kette blinkt.

→

LED grün leuchtet (= das Gerät ist im Betriebszustand).

Einstellen der Impulsveränderung

1	Drücken Sie, bis LED-Kette blinkt.	LEDs gelb und grün blinken im Wechsel (= Gerät ist im Programmiermodus).
2	Drücken Sie die Taste "+" oder "-, um die gewünschte Verzögerungszeit einzustellen (hier: Verzögerungszeit erhöhen). Tastendruck entspricht ca. 1ms; Schnellauf: Taste gedrückt halten.	0 2-10 11-20 21-30 31-40 41-50 51-60 61-70 71-80 81-90 Zeit(ms) leuchtende LEDs
3	Warten Sie ca. 10s lang.	LED grün leuchtet (=Gerät ist im Betriebszustand).

Betrieb

Öffnen Sie den Gehäusedeckel nur zum Einstellen. Schließen Sie ihn nach der Einstellung, um Schutzart IP 65 zu erhalten.

Prüfen Sie, ob das Gerät sicher Funktioniert. Anzeige durch LEDs und durch Funktionskontroll-Ausgang:

• Rote LED leuchtet: Störung bei der Objekterfassung (mangelhafte Objekterkennung; Dejustage; Verschmutzung der Optik).
• LED-Kette blinkt schnell bei Kurzschluß des Schaltausgangs, langsam bei interner Störung.
  Der Funktionskontroll-Ausgang ist geschaltet bei:
• Störung der Objekterfassung (mangelhafte Objekterkennung; Dejustierung, Verschmutzung der Optik); automatisch zurückgesetzt, wenn die Störung beseitigt ist.
• Kurzschluß des Schaltausgangs; automatisch zurückgesetzt ca. 4 sec nach Beseitigung der Störung.

Intended use

Anschlußschema / Wiring / Schéma de branchement

DC PNP + Fiberoptik FT... / + fibre optic FT... / + fibre optique FT...

DC PNP + Fiberoptik FE... / + fibre optic FE... / + fibre optique FE...

DC NPN + Fiberoptik FT... / + fibre optic FT... / + fibre optique FT...

DC NPN + Fiberoptik FE... / + fibre optic FE... / + fibre optique FE...
