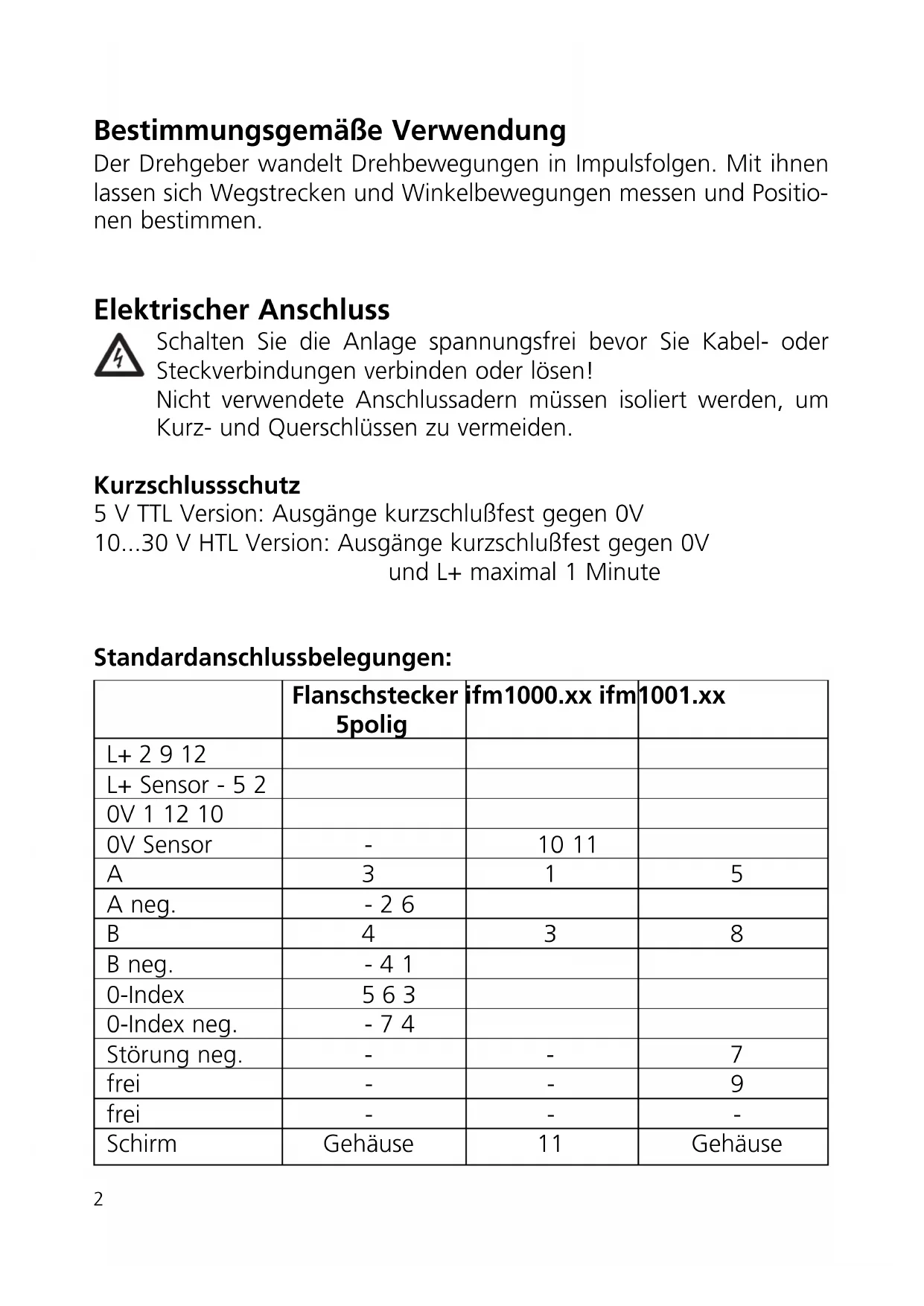

BEDIENUNGSANLEITUNG RU6025 IFM
Bestimmungsgemäß Verwendung
Der Drehgeber wandelt Drehbewegungen in Impulsfolgen. Mit ihren halten sich Wegstrecken und Winkelbewegungen messen und Positionen bestimmen.
Elektrischer Anschluss
Schalten Sie die Anlage spannungsfrei bevor Sie Kabel- oder Steckverbindungen verbinden oder losen!
Nicht verwendete Anschlussadern müssen isoliert werden, um Kurz- und Querschlüssen zu vermeiden.
Kurzschlusssschutz
5 V TTL Version: Ausgabe kurzschlußfest gegen 0V
10...30 V HTL Version: Ausgabe kurzschlußfest gegen 0V
und L+ maximal 1 Minute
Standardanschlussbelegungen:
| Flanschstecker 5polig | ifm1000.xx ifm | 1001.xx | |
| L+ 2 9 12 | |||
| L+ Sensor - 5 2 | |||
| 0V 1 12 10 | |||
| 0V Sensor | - | 10 11 | |
| A | 3 | 1 | 5 |
| A neg. | - 2 6 | ||
| B | 4 | 3 | 8 |
| B neg. | - 4 1 | ||
| 0-Index | 5 6 3 | ||
| 0-Index neg. | - 7 4 | ||
| Störung neg. | - | - | 7 |
| frei | - | - | 9 |
| frei | - | - | - |
| Schirm | Gehäuse | 11 | Gehäuse |
| ifm1013.xx Kabel 5adrig Kabel13 adrig | |||
| L+ 1 braun braun/Grün | |||
| L+ Sensor - - blau | |||
| 0V 6 grau weiß/Grün | |||
| 0V Sensor | - - | weiß | |
| A | 2 | grün | braun |
| A neg. | - - | grün | |
| B | 4 | weiß | grau |
| B neg. | - - | rosa | |
| 0-Index | 5 | gelb | rot |
| 0-Index neg. | - - | schwarz | |
| Störung neg. | - - | violett | |
| frei | - - | - | |
| frei | - - gelb | ||
| Schirm | 3 | Gehäuse | Gehäuse |
Die Anschlusbegung finds the Anschluss gemäß des Aufklebers auf der Gehäusekappe vorgenommen werden.
Die Anschlüsse L+ (Sensor) und 0V (Sensor) sind intern mit der Versorgungsspannung verbunden. Bei Verwendung von Folgeelektroniken, die die Versorgungsspannung nachregeln, können diese Anschlüsse als Prüfleitungen verwendet werden. Bei Nichtverwendung sind diese Anschlüsse mit der Versorgungsspannung zu verbinden oder zu isolieren.
Der elektrische Anschluss erfolgt je nach Ausführung über die Anschlussleitung oder separat erhältlichen Anschlussleitungen.
Bei Verwendung von geeigneten Verbindungsleitungen beträgt die maximale Leitungslänge für die 5 V TTL Version 100 m und für die 10...30 V HTL Version 300 m.
Die Anschlussleitungen sind getrennt von Störquellen zu verlegen, der Mindestabstand beträgt 20 cm. Das Schirmgeflecht in der Anschlussleitung ist mit dem Gebergehause verbunden.
Ausgangssignale
Ausgang A
Ausgang B
0-Index
Der Drehgeber gibt an den Ausgangsstufen digitale Impulsfolgen aus. Die Ausgänge A und B sind elektrisch um 90^ versetzt, dadurch kann in der Folgeelektronik die Drehrichtigung ausgewertet werden.
Der verknüpfte Nullindex wird in einer mechanischen Umdrehung der Welle einmalig ausgegeben. Bei Spannungsausfall kann er als Referenzpunkt innerhalb einer Umdrehung genutzt werden.
Die invertierten Ausgangssignale werden für Folgeelektroniken mit Spannungsdifferenzeingang besteht um Störgroßen Heraus zu filtern.
Montage
Nicht auf die Welle schlagen; Welle nicht mit Feile oder ähnlich Werkzeug behandeln: Zerstörungsgefahr!

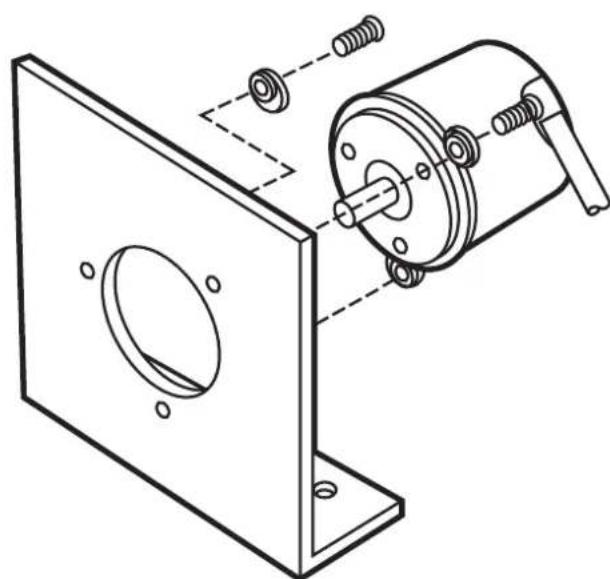

Der Drehgeber kann mittels Schrauben an den Montagewinkel befestigt werden. Die Wellenverbindung sollte über eine flexible Balgenoder Federscheibenkupplung erfolgen, um Wellensversätze auszugleichen und den Geber gegen Beschädigungen zu schützen.
Lineare Bewegungen konnen mittels Messrad oder Ritzel und Zahnstange in eine Drehbewegung umgesetzt werden. Bei der Montage sind die maximal zulässigen Wellenbelastungen des Drehgebers zu berücksichtigten.
Die Montage des Befestigungswinkels auf ein federndes Unterveri schützt den Drehgeber vor zu starken Beanspruchungen durch Materialunebenheiten.

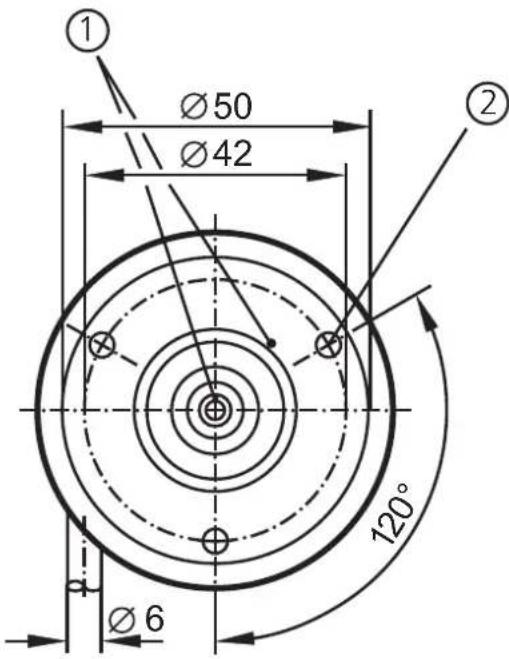

Montagewinkel E 60033
1) Referenzmarke
2) Gewinde M4 / 5mm tief
Datumblatt, weitere Unterlagen und passendes Zubehör finden Sie im Internet unter www.ifm.com.
