OG5074 - Fotoelektrischer Sensor IFM - Kostenlose Bedienungsanleitung

Produkttyp	Fotoelektrischer Sensor - Lichtschranke
Marke	IFM
Modell	OG5074
Hauptfunktion	Berührungslose Erkennung von Objekten und Materialien, Schaltsignal
Reichweite	Einstellbar, standardmäßig maximal (siehe Etikett)
Elektrischer Anschluss	3 Adern: BN (braun) = L+, BU (blau) = L-, BK (schwarz) = Ausgang
Stromversorgung	Begrenzte Spannung, galvanische Trennung, Überlastschutz (UL 508)
Diagnoseausgang	max. 10 mA, schaltet bei Fehler
LED-Anzeigen	Grün (betriebsbereit), gelb (Schaltausgang), rot (Erkennungsfehler)
Programmierung	Empfindlichkeit mit statischem oder bewegtem Objekt, Blockieren/Entblockieren (10s)
Installation	Montage mit Befestigungswinkel, genaue Ausrichtung Sender/Empfänger
Wartung und Reinigung	Linsen ohne Lösungsmittel oder Scheuermittel reinigen
Sicherheit	Vor Anschluss spannungsfrei schalten; geeignete Stromversorgung verwenden
Version	efector200®
Normen	UL 508 (Limited-Voltage-Kategorie)

Häufig gestellte Fragen - OG5074 IFM

Wie stelle ich die Empfindlichkeit für statische Objekte ein?

Drücken Sie die Taste 2 Sekunden lang, bis die rote LED blinkt. Die gelbe und grüne LED blinken abwechselnd. Platzieren Sie das Objekt, drücken Sie einmal, entfernen Sie das Objekt und drücken Sie erneut. Die Zelle kehrt in den Betriebsmodus zurück, die grüne LED leuchtet.

Wie stelle ich die Empfindlichkeit für bewegte Objekte ein?

Aktivieren Sie den Programmiermodus (2 s drücken). Lassen Sie mindestens zwei Objekte durch den Erfassungsbereich laufen (ca. 1 s) und drücken Sie dann. Wiederholen Sie den Vorgang. Die Zelle ist eingestellt.

Was bedeutet das Blinken der LEDs?

Grüne LED blinkt: Gerät betriebsbereit. Gelbe LED blinkt: Schaltausgang. Rote LED blinkt: Erkennungsfehler (z.B. Verschmutzung). Gelbe+rote LED abwechselnd mit 2 Hz: Kurzschluss; mit 1 Hz: interner Fehler.

Wie schließe ich den Sensor an?

Verwenden Sie die Adern BN (braun) für L+, BU (blau) für L- und BK (schwarz) für den Ausgang. Die Ausgangsfunktion (PNP/NPN) ist durch Anschluss programmierbar (siehe Etikett). Vor Anschluss spannungsfrei schalten.

Was ist die maximale Reichweite?

Die maximale Reichweite ist standardmäßig eingestellt. Die genaue Angabe finden Sie auf dem Etikett des Sensors.

Wie reinige ich die Linsen?

Verwenden Sie ein weiches, trockenes Tuch. Keine Lösungsmittel oder Produkte verwenden, die die Kunststofflinsen beschädigen könnten.

Was tun bei Erkennungsfehler (rote LED dauerhaft oder blinkend)?

Überprüfen Sie die Ausrichtung von Sender und Empfänger, reinigen Sie die Linsen und programmieren Sie gegebenenfalls die Empfindlichkeit neu. Wenn die rote LED bestehen bleibt, prüfen Sie auf Störobjekte oder eine Verschlechterung des Strahls.

Wie blockiere oder entblockiere ich den Sensor?

Drücken Sie die Taste 10 s lang. Die LEDs erlöschen, um die Blockierung anzuzeigen. Zum Entblockieren erneut 10 s drücken, bis die LEDs erlöschen.

Welche Stromversorgung verwenden?

Verwenden Sie eine galvanisch getrennte Stromversorgung gemäß der Kategorie 'Limited Voltage' der Norm UL 508 mit Überlastschutz.

Wie montiere ich den Sensor?

Montieren Sie den Empfänger (OGE-...) mit dem Befestigungswinkel. Richten Sie den Sender (OGS-...) genau auf den Empfänger aus und befestigen Sie ihn ebenso. Eine genaue Ausrichtung gewährleistet eine optimale Reichweite.

BEDIENUNGSANLEITUNG OG5074 IFM

Bestimmungsgemäße Verwendung

Die Lichtschranke erfaßt berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal. Reichweite (r): siehe Typaufkleber.

Elektrischer Anschluß

Um die "limited Voltage" Anforderungen gemäß UL 508 zu erfüllen, muß das Gerät aus einer galvanisch getrennten Quelle versorgt und durch eine Überstromeinrichtung abgesichert werden. Schalten Sie die Anlage spannungsfrei.

Schließen Sie das Gerät an (s. Seite 17 oder Typenschild).

Adernfarben bei Kabelgeräten: BN = braun, BU = blau, BK = schwarz. Programmieren der Ausgangsfunktion durch Anschlußbelegung (siehe Seite 17 oder Typenschild).

Belastung des Funktionskontroll-Ausgangs (fc-output): max. 10mA.

Montage

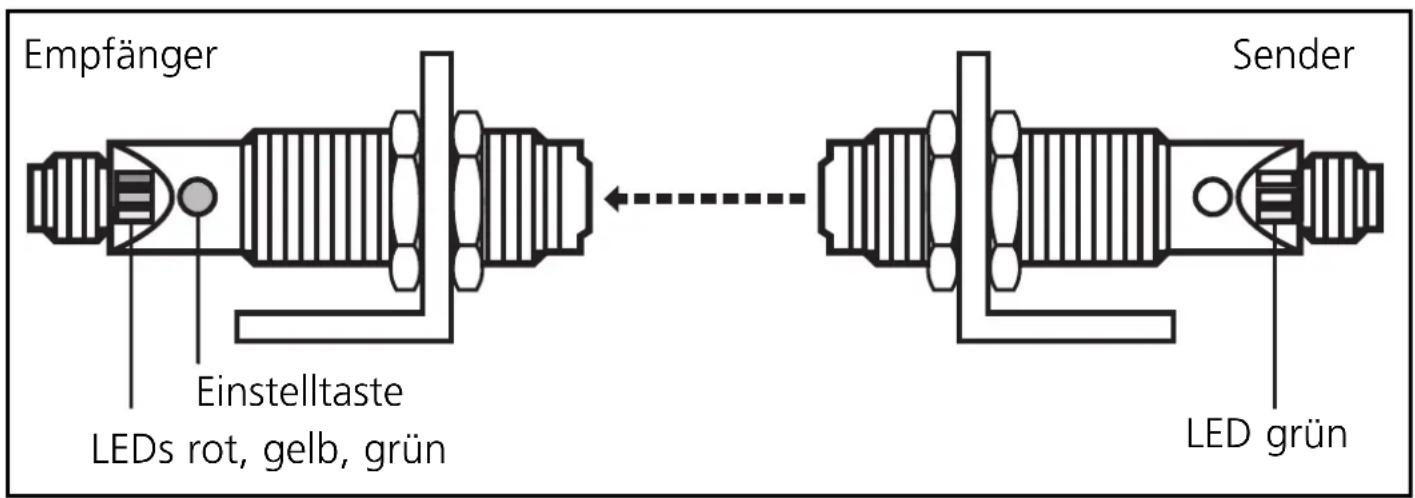

Befestigen Sie den Empfänger (Typbezeichnung OGE-...) mit Hilfe einer Montagehalterung. Richten Sie den Sender (Typbezeichnung OGS-...) auf den Empfänger aus und befestigen Sie ihn. Maximale Reichweite nur bei genauer Ausrichtung.

Wichtig! Inbetriebnahme

Die Lichtschranke ist ohne weitere Einstellungen betriebsbereit (plug and play) und auf Reichweite max. eingestellt. Dies bedeutet, daß die Lichtschranke mit maximaler Betriebsreserve betrieben wird. Die nachfolgend beschriebenen Einstellungen sind nur erforderlich wenn z.B. teiltransparente Objekte erfasst werden sollen.

Einstellen der Empfindlichkeit bei stillstehenden Objekten

1	Gerät in den Programmiermodus schalten.
	Drücken Sie ca. 2s, bis die rote LED blinkt.
	Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel.Das Gerät ist im Programmiermodus.

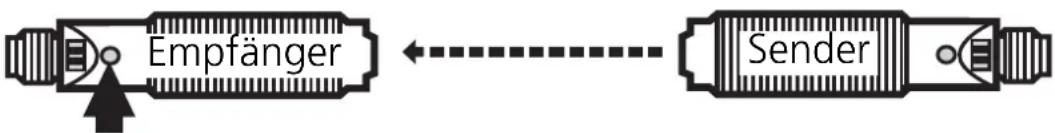

2	EmpfindlichkeitmitObjekt einstellen.
	Drücken Sie 1 mal.
	LEDs gelb und grün verlöschen für ca. 1s,blinken dann wieder im Wechsel.

3	Empfindlichkeit ohne Objekt einstellen.Drücken Sie 1 mal.
	LEDs gelb und grün verlöschen für ca. 1s,danach leuchtet die grüne LED.Das Gerät ist im Betriebsmodus.

Einstellungen 2 und 3 können auch in umgekehrter Reihenfolge erfolgen.

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hellsignal und Dunkelsignal sind annähernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Einstellen der Empfindlichkeit bei bewegten Objekten

1	Gerät in den Programmiermodus schalten.
	Drücken Sie ca. 2s, bis die rote LED blinkt.
	Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel.Das Gerät ist im Programmiermodus.

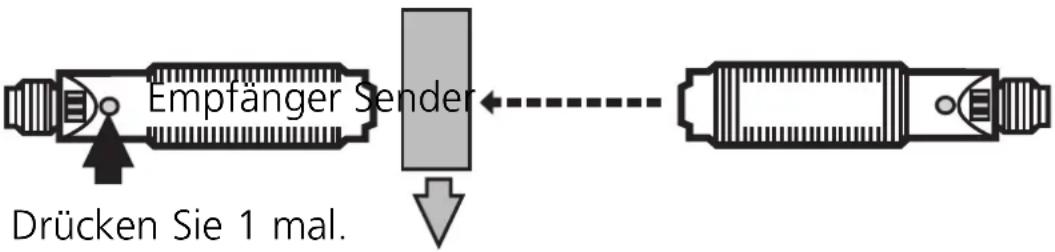

2	Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen.
	LEDs gelb und grün verlöschen für ca. 1s, blinken dann wieder im Wechsel.

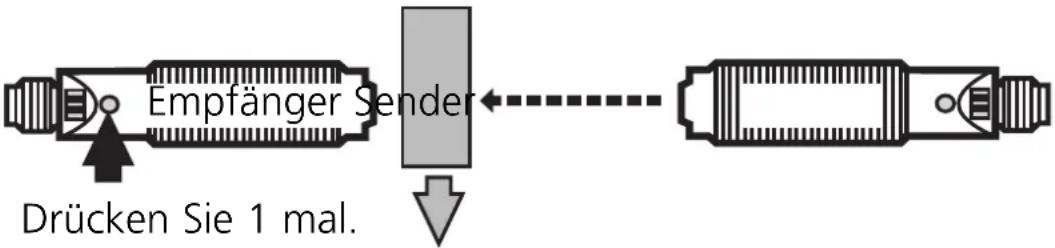

3	Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen.
	LEDs gelb und grün verlöschen für ca. 1s, danach leuchtet die grüne LED.Das Gerät ist im Betriebsmodus.

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hellsignal und Dunkelsignal sind annähernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Einstellen maximaler Empfindlichkeit:

•Gehen Sie in den Programmiermodus (s. Schritt 1).
- Unterbrechen Sie den Lichtstrahl.
- Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).

Verriegeln / Entriegeln

Drücken Sie 10s lang.		Die rote LED blinkt kurz, danach blinken die LEDsgelb und grün im Wechsel; nach 10s verlöschen die LEDs, das Gerät ist verriegelt.
Drücken Sie 10s lang.	[ZYSH]	Nach 10s verlöschen die LEDs, die Verriegelung ist aufgehoben.

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs und durch Funktionskontroll-Ausgang.

LED grün leuchtet	Gerät ist betriebsbereit.
LED gelb leuchtet	Ausgang ist geschaltet.
LED rot leuchtet	Störung bei der Objekterfassung, z. B. Dejustierung, Verschmutzung der Linsen
LEDsgelb + rot	Blinken abwechselnd, 2 Hz: Ausgang kurzgeschlossen.Blinken abwechselnd, 1 Hz: Interne Störung.(Ausgang ist nicht geschaltet).

Funktionskontroll-Ausgang

(nicht bei Geräten mit Kabelanschluß)

• Schaltet bei Störung der Objekterfassung (mangelhafte Objekterkennung, Dejustierung, Verschmutzung der Linsen) nach ca. 4s; wird zurückgesetzt ca. 4s nach dem das Objekt wieder eindeutig erfaßt wird.
• Schaltet bei Kurzschluß des Schaltausgangs sofort; wird zurückgesetzt ca. 2s nach Beseitigung der Störung.
• Schaltet bei interner Störung sofort; wird nur durch Ausschalten und erneutes Einschalten der Betriebsspannung zurückgesetzt.

Wartung

Halten Sie die Linsen des Geräts von Verschmutzungen frei.

Verwenden Sie zur Reinigung keine Lösungsmittel oder Reiniger, die die Kunststofflinsen beschädigen könnten.
