Produkttyp	Durchflusssensor (Strömungssonde)
Marke	IFM
Modell	SI1104
Versorgungsspannung	20...36 V DC
Analogausgang	4...20 mA (max. ca. 23 mA)
Max. Last	500 Ω
Medium	Flüssigkeit (Wasser)
Fluidtemperatur	-25... +80 °C
Einstellbereich (Geschwindigkeit)	3...60 cm/s
Ansprechzeit	1...10 s
Verfügbarkeitsverzögerung	15 s (optisch signalisiert)
Druckfestigkeit	300 bar
Umgebungstemperatur	-25... +80 °C
Schutzart	IP 67 (IEC 60529 / UL50)
Elektrischer Anschluss	M12-Stecker (4-polig)
Montagegewinde	M18 x 1,5
Minimale Einbautiefe	12 mm im Rohr
Anzeige	Grüne LED-Leiste (10 LEDs) für den Durchfluss
Teach-Funktionen	HI-Teach (max. Durchfluss), LO-Teach (min. Durchfluss), Überwachung bei Überdurchfluss
Wartung	Sondenspitze mit einem weichen Tuch reinigen; Essigprodukte für Kalkablagerungen
Sicherheitshinweise	Montage durch Elektriker; EN50178, SELV/PELV beachten; isolierte Stromversorgung mit Überlastschutz

Häufig gestellte Fragen - SI1104 IFM

Wie installiere ich den Detektor SI1104?

Montieren Sie das Gerät seitlich an horizontalen Rohren oder an einem aufsteigenden Abschnitt eines vertikalen Rohrs. Halten Sie einen Mindestabstand von 5-fachem Durchmesser vor und 3-fachem Durchmesser nach dem Sensor. Verwenden Sie einen passenden Adapter (M18x1,5) und ziehen Sie die Mutter mit max. 50 Nm an. Die Sonde muss mindestens 12 mm eindringen, ohne die Wand zu berühren.

Wie führe ich eine HI-Teach-Einstellung durch?

Schalten Sie das Gerät ein und warten Sie 15 s. Stellen Sie sicher, dass der Durchfluss den gewünschten Maximalwert hat. Drücken Sie die Taste Learn/Set für 5 bis 10 s, bis die LED-Leiste von links nach rechts aufleuchtet, dann loslassen. Die Anzeige erlischt kurz, um die Speicherung zu bestätigen.

Wie führe ich eine LO-Teach-Einstellung durch?

Nach einem HI-Teach stellen Sie den Durchfluss auf den Minimalwert ein oder stoppen ihn. Drücken Sie Learn/Set für 10 bis 15 s: Die Leiste leuchtet zuerst von links nach rechts, dann von rechts nach links. Lassen Sie los, sobald die ersten LEDs rechts aufleuchten. Das Gerät speichert den minimalen Durchfluss.

Wie überwache ich einen Überdurchfluss?

Drücken Sie kurz Mode/Enter. Halten Sie Learn/Set für 5 s gedrückt, bis eine LED blinkt. Drücken Sie mehrmals Learn/Set, um die Anzeige-LED auf die gewünschte Position (LED 5 bis 8) zu verschieben. Bestätigen Sie mit Mode/Enter. Die LEDs oberhalb dieser Position signalisieren einen Überdurchfluss.

Wie setze ich die Werkseinstellungen zurück?

Im Run-Modus drücken Sie Learn/Set für 15 bis 20 s. Die LED-Leiste führt drei Zyklen durch: links-rechts, rechts-links, dann orange links-rechts. Lassen Sie los, sobald die orangen LEDs erscheinen. Das Gerät stellt die Werkseinstellungen wieder her.

Was bedeuten die blinkenden LEDs?

LED 0 blinkt, wenn der Durchfluss unter dem Minimalwert liegt oder Null ist. LED 9 blinkt bei Überdurchfluss. Während des Teachvorgangs blinken die LEDs, um die Schritte anzuzeigen. Rote LEDs blinken, wenn die Einstellung nicht möglich ist.

Wie reinige ich die Sonde?

Überprüfen Sie regelmäßig Ablagerungen an der Sondenspitze. Reinigen Sie mit einem weichen Tuch. Bei hartnäckigen Ablagerungen wie Kalk verwenden Sie ein handelsübliches Essigreinigungsmittel.

Was ist der Analogausgang und wie wird er angeschlossen?

Der Ausgang ist ein Stromsignal 4...20 mA proportional zum Durchfluss. Schließen Sie den braunen Draht (BN) an L+, den blauen (BU) an L-, den weißen (WH) an Masse an, und der schwarze (BK) bleibt unbeschaltet. Die max. Last beträgt 500 Ω.

Welches Zubehör ist verfügbar?

Adapter für verschiedene Prozessanschlüsse sind separat erhältlich. Sie ermöglichen die Anpassung des Sensors an verschiedene Rohrleitungstypen.

Wie sperre ich das Gerät, um unbeabsichtigte Änderungen zu vermeiden?

Im Run-Modus drücken Sie gleichzeitig beide Tasten (Mode/Enter und Learn/Set) für 10 s. Die Anzeige erlischt kurz, um die Sperrung zu bestätigen. Zum Entsperren wiederholen Sie den Vorgang.

BEDIENUNGSANLEITUNG SI1104 IFM

Bedienungsanleitung Operating instructions Notice utilisateurs

efector300®

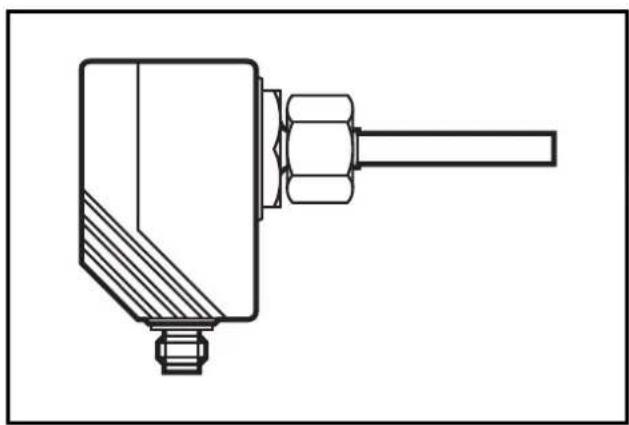

Strömungssensor analog Flow sensor analog Sonde de débit analogique

SI1004

SI1104

Montage → Seite 6, elektrischer Anschluß → Seite 8.

• HI-Abgleich

Schalten Sie die Betriebsspannung ein.

Nach etwa 15s ist das Gerät betriebsbereit.

Lassen Sie das Medium mit der gewünschten Maximalströmung (HI) in der Anlage fließen.

Drücken Sie die Taste Learn/Set und halten Sie sie gedrückt.

Die grünen LEDs rechts und links blinken,

nach 5s füllt sich der LED-Balken (grün) von links nach rechts (lassen Sie die Taste los, sobald die ersten LEDs leuchten).

Die Anzeige verlischt kurzzeitig. Das Gerät speichert die aktuelle Strömung als Maximalströmung.

• Das Gerät ist betriebsbereit.

Weitere Einstellmöglichkeiten ( Seite 9)

• Der HI-Abgleich genügt für die meisten wasserbasierten Applikationen. Optional: auf Minimalströmung abgleichen (LO-Abgleich).
• Einstellung zur Überwachung und optischen Anzeige von Überströmung.
• Rücksetzen auf Werkseinstellung.

Weitere Informationen

Bestimmungsgemäße Verwendung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 5

Inbetriebnahme / Betrieb / Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 10

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 11

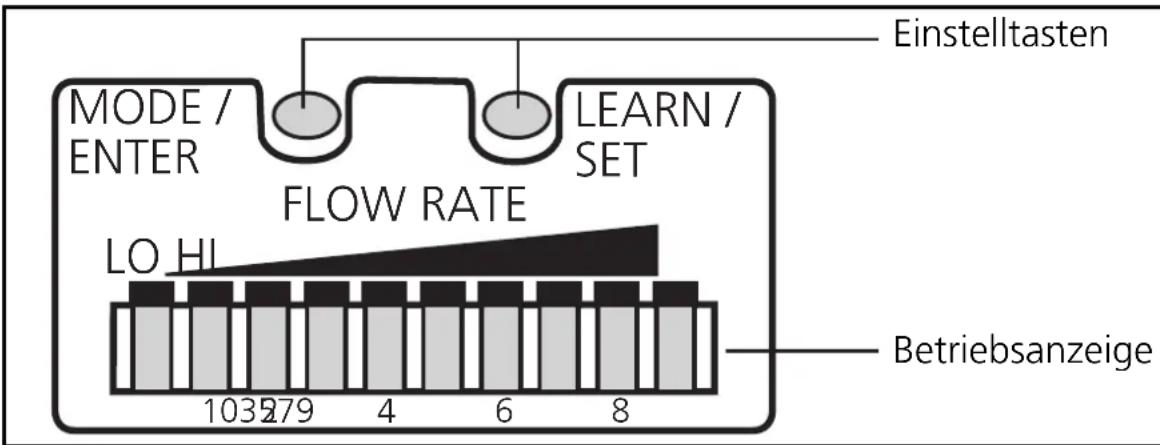

Bedien- und Anzeigeelemente

Betriebsanzeige (Run-Modus)
	Aktuelle Strömung im Anzeigebereich (grüner LED-Balken)
	Überströmung (LED 9 blinkt)
	Unterströmung (LED 0 blinkt)

Einstelltasten

Mode / Enter:• Anwahl der Menüpunkte und Bestätigung

Learn/Set:• Abgleich auf Maximal- / Minimalströmung;• Reset (Werkseinstellung wieder herstellen);• Einstellen von Werten(kontinuierlich durch Dauerdruck; schrittweise durch Einzeldruck)

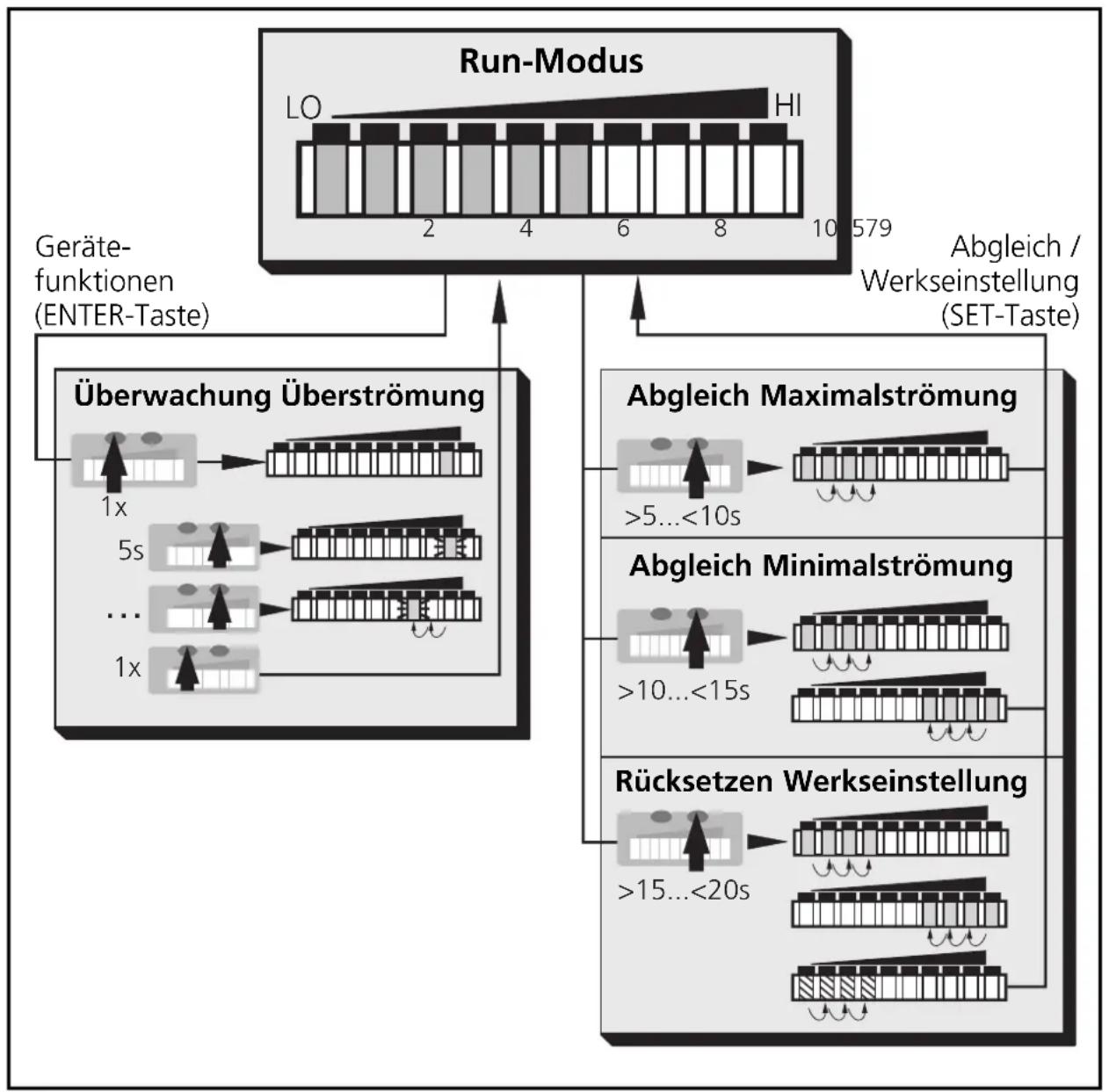

Menüstruktur

Bestimmungsgemäße Verwendung

Der Strömungssensor

• erfaßt die Strömungsgeschwindigkeit in flüssigen Medien,
• setzt sie in ein analoges Ausgangssignal um (4 ... 20 mA),

• und zeigt den relativen Strömungswert innerhalb des einstellbaren Erfassungsbereichs durch ein LED-Display an:

• LED 0 = unteres Ende des Erfassungsbereichs (Minimalwert / LO)

• LED 9 = oberes Ende des Erfassungsbereichs (Maximalwert / HI)

- Zusätzlich können angezeigt werden:

- Überströmung: LED 9 blinkt, wenn die Strömung 2 LEDs über dem Anzeigebereich liegt; Ausgangsstrom > 20mA;

- Unterströmung / Strömungsstillstand: LED 0 blinkt, wenn die Strömung unterhalb des Anzeigebereichs liegt.

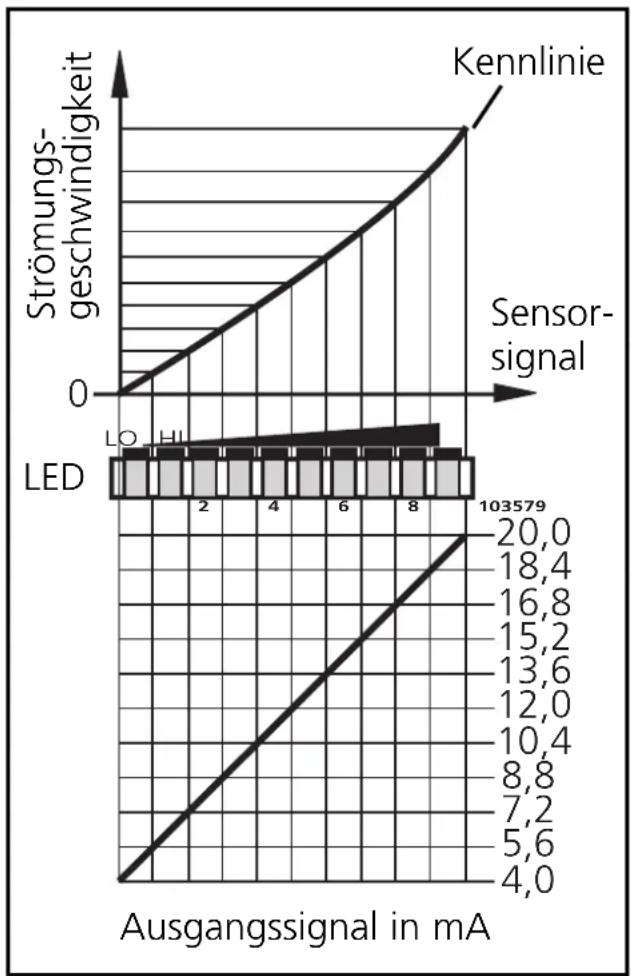

Das Ausgangssignal folgt der Kennlinie des Sensors. Es zeigt (wie die LED-Kette) die relative Strömungsgeschwindigkeit innerhalb des eingestellten Erfassungsbereichs.

Intern wird die Signaländerung zwischen LO und HI in 10 Teile geteilt und durch LED-Kette und Stromausgang angezeigt.

Montage

Das Gerät ist adaptierbar an unterschiedliche Prozeßanschlüsse. (Adapter sind gesondert als Zubehör zu bestellen).

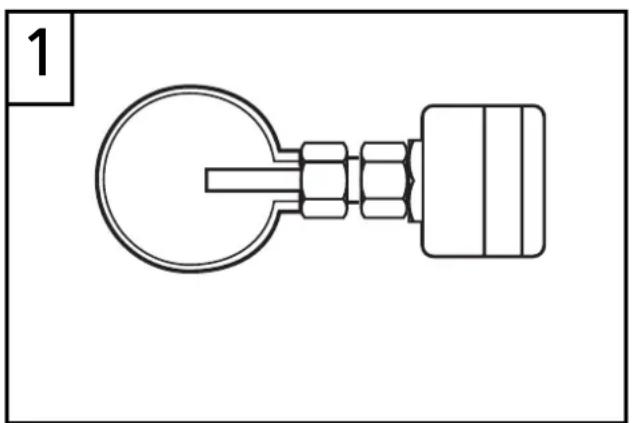

- Montieren Sie das Gerät bei waagerecht verlaufenden Rohren möglichst seitlich (Abb 1).

Bei Montage von unten sollte die Rohrleitung frei von Ablagerungen sein.

Bei Montage von oben sollte die Rohrleitung vollständig mit dem zu überwachenden Medium gefüllt sein.

- Montieren Sie das Gerät bei senkrecht verlaufenden Rohren in der Steigleitung (Medium strömt aufwärts, Abb. 2).

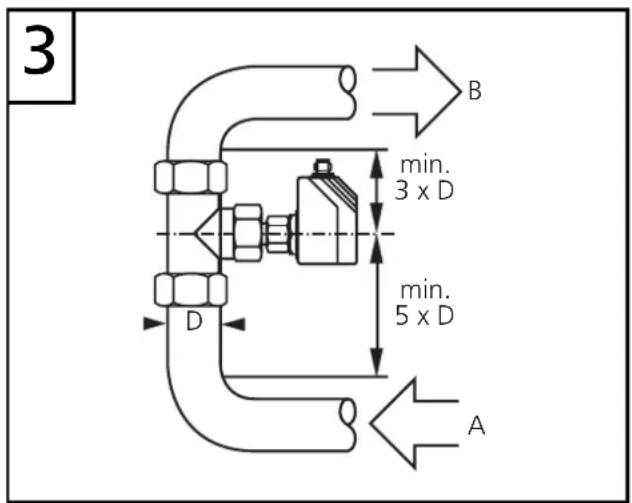

Um Fehlfunktionen zu vermeiden, müssen Mindestabstände zwischen Strömungswächter und Krümmungen, Ventilen, Reduzierungen u. ä. eingehalten werden:

• Mindestens 5 mal Rohrdurchmesser an der Anströmseite (A).
• Mindestens 3 mal Rohrdurchmesser an der Abströmseite (B).

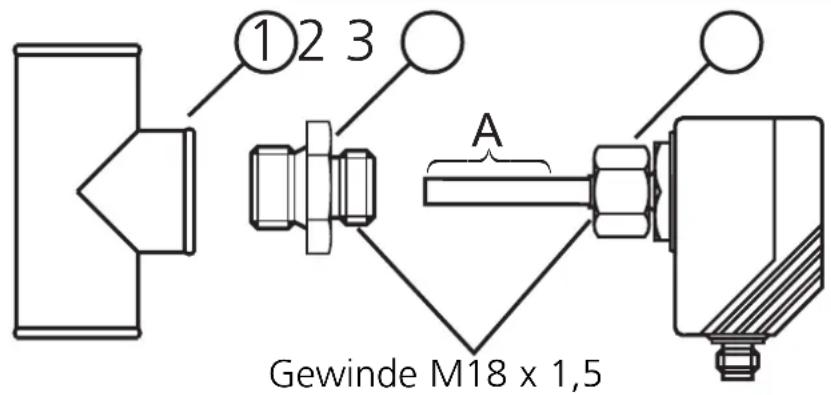

1. Fetten Sie die Überwurfmutter (3) und alle Gewinde mit Schmierpaste ein, um mehrmaliges Lösen und Festziehen zu gewährleisten. Achtung: Es darf kein Fett auf die Sensorspitze (A) gelangen.
2. Schrauben Sie den passenden Adapter (2) auf den Prozeßanschluß (1).
3. Setzen Sie den Strömungswächter auf den Adapter und ziehen Sie die Überwurfmutter (3) an; (Anzugsdrehmoment max. 50Nm). Halten Sie dabei das Gerät in seiner Ausrichtung..

Eintauchtiefe des Sensors: mindestens 12mm in der Rohrleitung. Bei Verwendung der als Zubehör lieferbaren Adapter ist die korrekte Eintauchtiefe sichergestellt.

Achtung: Die Sensorspitze darf die Rohrwand nicht berühren.

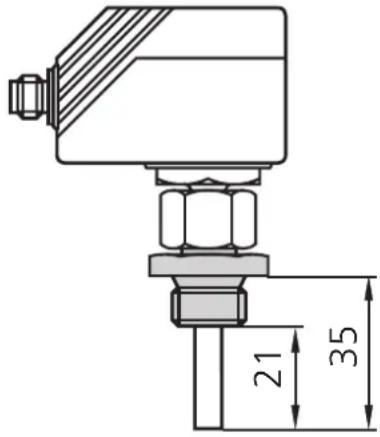

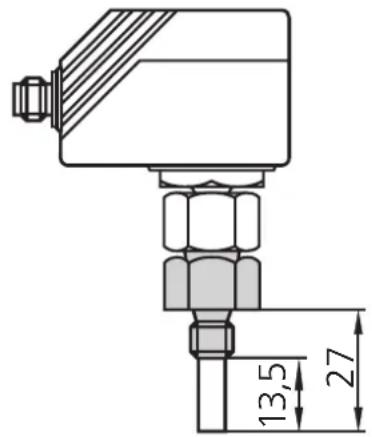

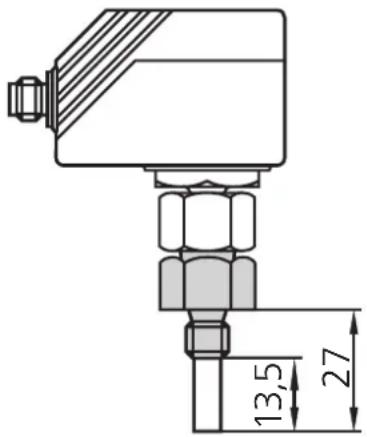

Montagemaß mit M12-Adapter	Montagemaß mit G1⁄4-Adapter	Montagemaß mit G1⁄2-Adapter

Elektrischer Anschluß

Das Gerät darf nur von einer Elektrofachkraft installiert werden. Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen.

Spannungsversorgung nach EN50178, SELV, PELV.

Um die "limited Voltage" Anforderungen gemäß UL 508 zu erfüllen, muß das Gerät aus einer galvanisch getrennten Quelle versorgt und durch eine Überstromeinrichtung abgesichert werden.

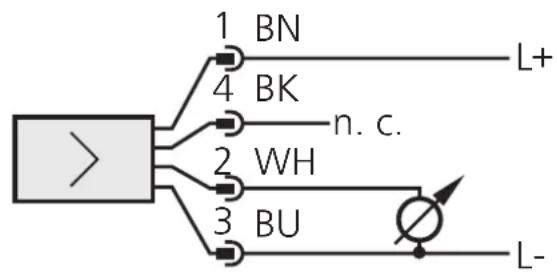

Schalten Sie die Anlage spannungsfrei und schließen Sie das Gerät folgendermaßen an:

Steckeransicht (am Gerät)

Adernfarben bei ifm-Kabeldosen:

Nach dem Einschalten der Versorgungsspannung leuchten alle LEDs auf und verlöschen wieder schrittweise.* Danach ist das Gerät betriebsbereit.

*Während dieser Zeit liegt das Ausgangssignal bei 20mA.

Bei Unterspannung geht das Ausgangssignal auf 0mA zurück.

Programmieren

■Überwachungsbereich Strömung einstellen HI-Abgleich

• Medium mit gewünschter Maximalströmung in der Anlage fließen lassen.

• 5...<10s lang Taste Learn/Set drücken (= Abgleich auf Maximalströmung / oberes Ende des Überwachungsbereichs).

Optional: LO-Abgleich

Der HI-Abgleich genügt für die meisten wasserbasierten Applikationen. Zusätzlich können Sie das Gerät in einem zweiten Schritt auf Minimalströmung abgleichen:

• Medium mit gewünschter Minimalströmung in der Anlage fließen lassen bzw. Strömung anhalten.

• 10...<15s lang Taste Learn/Set drücken (= Abgleich auf Minimalströmung oder Strömungsstillstand / unteres Ende des Überwachungsbereichs).

■Überwachung auf Überströmung

• 1 x kurz Taste Mode/Enter drücken.
- 5s lang Taste Learn/Set drücken, loslassen, wenn LED blinkt.
- Taste Learn/Set mehrmals drücken, um die LED für den oberen Anzeigewert der Betriebsströmung zu verschieben.
• 1 x kurz Taste Mode/Enter drücken.

■Werkseinstellung wieder herstellen

- >15...<20s lang Taste Learn/Set drücken.

■Für die Einstellvorgänge gilt:

• Wird während des Einstellvorgangs 15s lang keine Taste gedrückt, geht das Gerät mit unveränderten Werten in den Betriebsmodus zurück.
• Ist der Abgleich nicht möglich, blinken alle roten LEDs. Danach geht das Gerät mit unveränderten Werten in den Betriebsmodus zurück.

■Verriegeln / Entriegeln

Das Gerät läßt sich verriegeln, so daß unbeabsichtigte Fehleingaben verhindert werden: Drücken Sie im Run-Modus 10s lang die beiden Einstelltasten. Sobald die Anzeige verlischt, ist das Gerät verriegelt oder entriegelt.

Auslieferungszustand: Nicht verriegelt.

Bei verriegeltem Gerät verlischt die Anzeige kurz, wenn die Mode/Enter-Taste gedrückt wird.

Inbetriebnahme / Betrieb / Wartung

Nach dem Einschalten der Versorgungsspannung leuchten alle LEDs auf und verlöschen wieder schrittweise.* Danach ist das Gerät betriebsbereit.

*Während dieser Zeit liegt das Ausgangssignal bei 20mA.

Überprüfen Sie die Sensorspitze von Zeit zu Zeit auf Ablagerungen. Reinigen Sie sie gegebenenfalls mit einem weichen Tuch.

Fest anhaftende Ablagerungen (z. B. Kalk) lassen sich mit handelsüblichem Essigreiniger entfernen.

Technische Daten

Betriebsspannung [V] 20 ... 36 DC ^1)

Analogausgang [mA]. 4 ... 20, max. ca. 23

Max. Bürde [Ω] 500

Flüssige Medien

Mediumtemperatur [°C]. -25 ... +80

Einstellbereich [cm/s] 3 ... 60

Ansprechzeit [s] 1 ... 10

Bereitschaftsverzögerungszeit [s] ..... 15, optisch signalisiert

Druckfestigkeit [bar] 300

Umgebungstemperatur [°C]....-25 ... +80

Schutzart IP 67 (IEC60529) / (UL50)

Schockfestigkeit [g] 50 (DIN / IEC 68-2-27, 11 ms)

Vibrationsfestigkeit [g] ..... 20 (DIN / IEC 68-2-6, 55-2000 Hz)

Gehäusewerkstoffe PBT-GF 20

Sensorwerkstoff (SI1004). . V4A (1.4404); O-Ring: FPM 8x1,5 gr 80° Shore A

Sensorwerkstoff (SI1104) . Titan (3.7035); O-Ring: FPM 8x1,5 gr 80° Shore A

^1) nach EN50178, SELV, PELV;

in Bezug auf UL: siehe Seite 8 (Elektrischer Anschluß).

Einstelldiagramme / Technik-Information

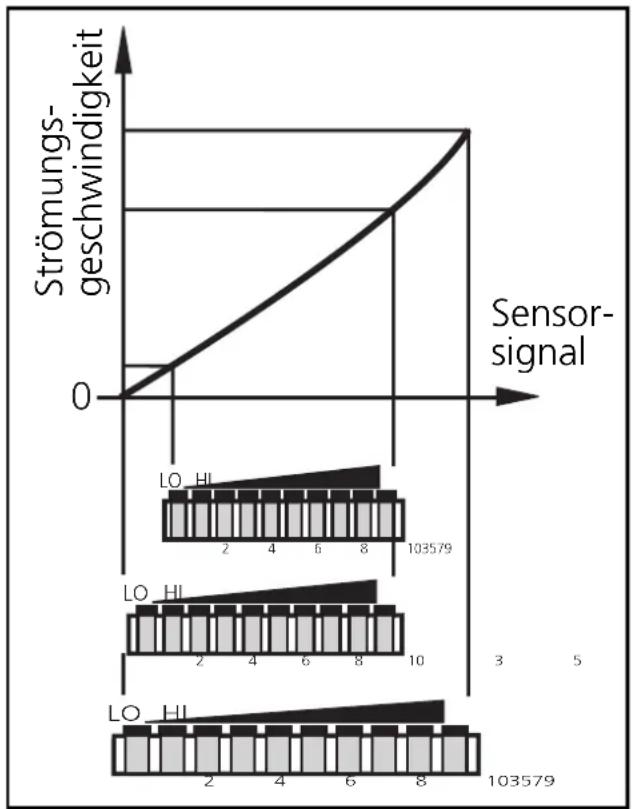

■ Überwachungsbereich Strömung einstellen

Der Erfassungsbereich (Fenster) wird festgelegt durch

• Abgleich auf gewünschte Maximalströmung (HI-Teach) = oberes Ende des Fensters. Dieser Abgleich genügt für die meisten wasserbasierten Applikationen.

- Abgleich auf gewünschte Minimalströmung / Strömungsstillstand (LO-Teach) = unteres Ende des Fensters; (optional).

- Abgleich auf Maximalströmung (HI-Teach)

Das Gerät erfaßt die vorhandene Strömung und setzt diesen Wert als oberen Anzeigewert für das LED-Display (LED 9).

1	Schalten Sie die Betriebsspannung ein. Nach etwa 15s ist das Gerät betriebsbereit. Lassen Sie das Medium mit der gewünschtenMaximalströmung in der Anlage fließen.
2			Drücken Sie die Taste Learn/Setund halten Sie sie gedrückt.Die grünen LEDs rechts und links blinken,nach 5s füllt sich der LED-Balken (grün) von links nach rechts (lassen Sie die Taste los, sobald die ersten LEDs leuchten).Die Anzeige verlischt kurzzeitig.Das Gerät speichert die aktuelle Strömung als Maximalströmung und geht in den Betriebsmodus.
	>5...<10s

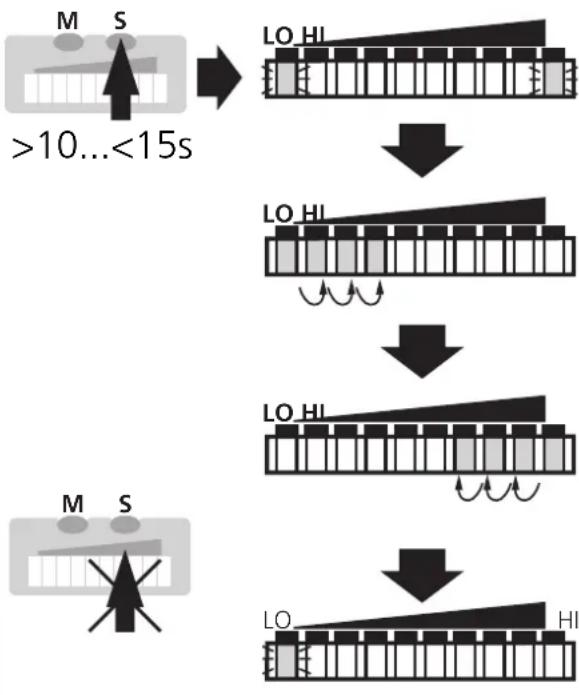

- Abgleich auf Minimalströmung / Strömungsstillstand (LO-Teach), optional

Das Gerät erfaßt die vorhandene Strömung und setzt diesen Wert als unteren Anzeigewert für das LED-Display. Im Betriebszustand blinkt die erste grüne LED (LED 0), wenn die Strömung unter diesen Wert fällt (bzw. wenn Strömungsstillstand eintritt).

ACHTUNG: LO-Teach darf nur nach HI-Teach durchgeführt werden.

1	Lassen Sie das Medium mit der gewünschten Minimalströmung in der Anlage fließen bzw. halten Sie die Strömung an.
2		Drücken Sie die Taste Learn/Set und halten Sie sie gedrückt.Die grünen LEDs rechts und links blinken,nach 5s füllt sich der LED-Balken (grün) von links nach rechts,nach weiteren 5s füllt sich der LED-Balken (grün) von rechts nach links(lassen Sie die Taste los, sobald die ersten LEDs rechts leuchten).Die Anzeige verlischt kurzzeitig.Das Gerät speichert die aktuelle Strömung als Minimalströmung und geht in den Betriebsmodus.

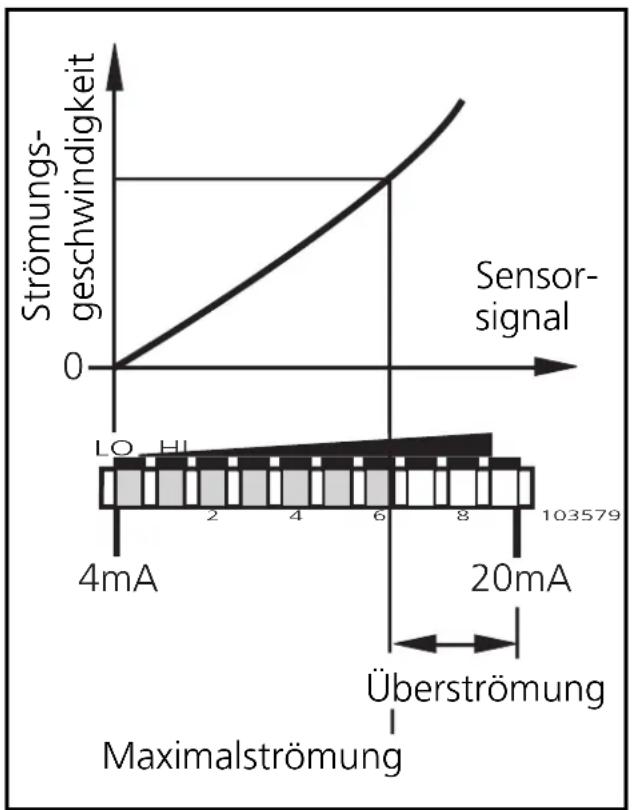

■Überwachung auf Überströmung

Mit dieser Funktion können Sie die Position des Anzeigefensters im Überwachungsbereich festlegen: Verschieben Sie die LED für den oberen Anzeigewert auf die Position 8, 7, 6 oder 5. Bei maximaler Betriebsströmung leuchten alle LEDs von 0 bis zu dieser LED. Die LEDs oberhalb dieses Bereichs signalisieren Überströmung.

Das Ausgangssignal zeigt die Maximalströmung und Überströmung an. Der Ausgangsstrom für Maximalströmung / Überströmung hängt davon ab, auf welche Position die LED für den oberen Anzeigewert verschoben wurde.

LED für oberen Anzeigewert	Ausgangssignal bei Maximalströmung [mA]	Ausgangssignal bei Überströmung [mA]
LED 5	12,0 ... 13,6 13,6 .. 20
LED 6	13,6 ... 15,2 15,2 .. 20
LED 7	15,2 ... 16,8 16,8 .. 20
LED 8 18,4 ... 20	16,8 ... 18,4

Einstellen:

1		Drücken Sie die TasteMode/Entereinmal.Die aktuelle Einstellung wird angezeigt (grüne LED).
2		Drücken Sie die TasteLearn/Set5 s lang (bis die LED blinkt).
3	_	Drücken Sie die TasteLearn/Setso oft, bis die gewünschte LED blinkt.Bei jedem Tastendruck geht die LED eine Position zurück. Bei Unterschreiten der LED 5 beginnt der Durchlauf wieder bei LED 9.
4	_	Drücken Sie kurz die TasteMode/Enter(= Bestätigung).Die Anzeige verlischt kurzzeitig.Das Gerät speichert die neue Einstellung und geht in den Betriebsmodus.

Hinweis:
Nach jedem Abgleich auf Maximalströmung (HI-Teach) wird die Verschiebung wieder zurückgesetzt (auf LED 9).

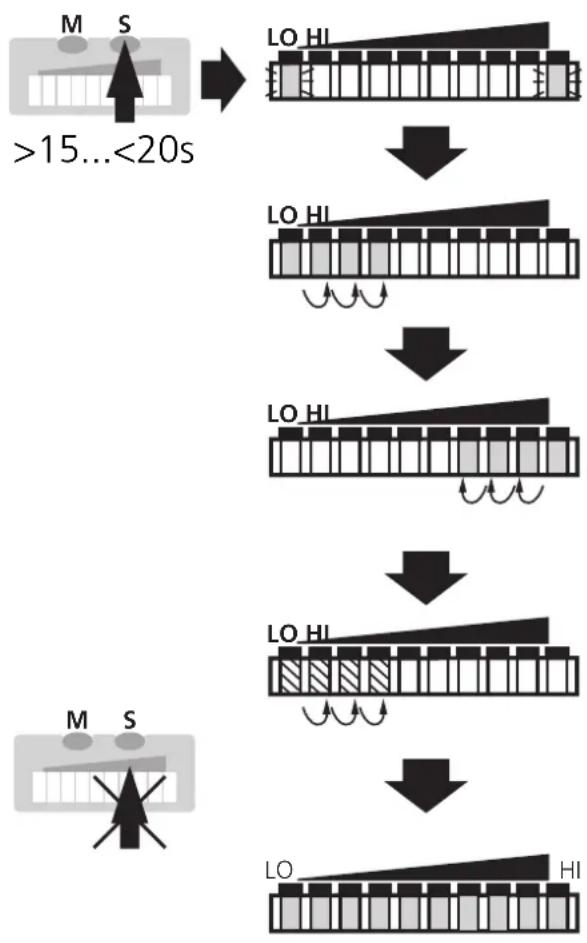

■ Werkseinstellung wieder herstellen (Reset)

Drücken Sie die Taste Learn/Set und halten Sie sie gedrückt. Die grünen LEDs rechts und links blinken,

nach 5s füllt sich der LED-Balken (grün) von links nach rechts,

nach weiteren 5s füllt sich der LED-Balken (grün) von rechts nach links,

nach weiteren 5s füllt sich der LED-Balken (orange) von links nach rechts (lassen Sie die Taste los, sobald die ersten LEDs orange leuchten).

Die Anzeige verlischt kurzzeitig. Alle Einstellungen werden auf Werkseinstellung zurückgesetzt, das Gerät geht in den Run-Modus Strömung.

Einstelldiagramme / Technik-Information
