BEDIENUNGSANLEITUNG Solar Charging Panel SWANN

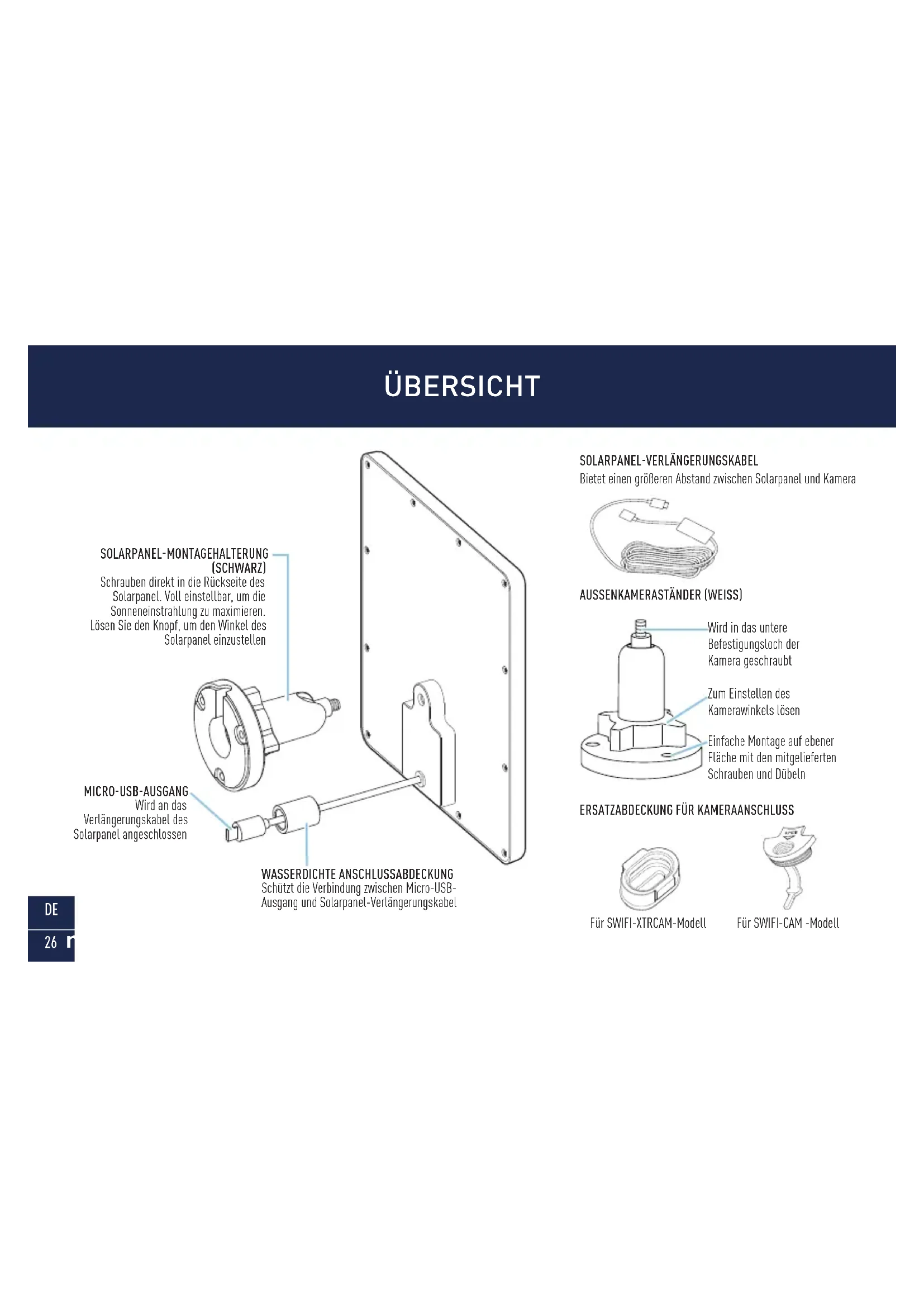

SOLARPANEL-MONTAGEHALTERUNG (SCHWARZ) Schrauben direkt in die Rückseite des Solarpanel. Voll einstellbar, um die Sonneneinstrahlung zu maximieren. Lösen Sie den Knopf, um den Winkel des Solarpanel einzustellen MICRO-USB-AUSGANG Wird an das Verlängerungskabel des Solarpanel angeschlossen WASSERDICHTE ANSCHLUSSABDECKUNG Schützt die Verbindung zwischen Micro-USB- Ausgang und Solarpanel-Verlängerungskabel

SOLARPANEL-VERLÄNGERUNGSKABEL

Bietet einen größeren Abstand zwischen Solarpanel und Kamera

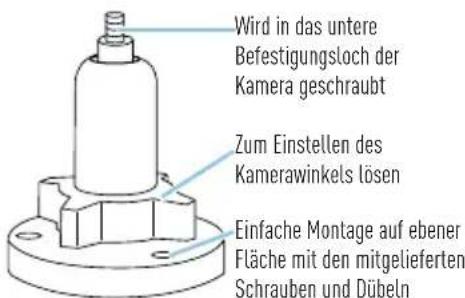

AUSSENKAMERASTÄNDER (WEISS)

Wird in das untere Befestigungsloch der Kamera geschraubt Zum Einstellen des Kamerawinkels lösen Einfache Montage auf ebener Fläche mit den mitgelieferten Schrauben und Dübeln

ERSATZABDECKUNG FÜR KAMERAANSCHLUSS

Für SWIFI-XTRCAM-Modell

Für SWIFI-CAM -Modell

BEVOR SIE BEGINNEN

• Das Solarpanel benötigt volles, direktes Sonnenlicht für das Laden der Kamera. Grauer Himmel, Regentage und andere unfreundliche Wettebedingungen können das Solarpanel daran hindern, Strom zu erzeugen.
• Für optimale Ergebnisse muss das Solarpanel gegen die Sonne gerichtet werden. Der optimale Winkel ist von der Jahreszeit und von Ihrem Standort abhängig. Als allgemeine Regel gilt: Das Solarpanel muss zur Äquatorseite gerichtet sein (auf der Nordhalbkugel ist das Solarpanel nach Süden und auf der Südhalbkugel nach Norden gerichtet). Nicht sicher, in welche Richtung Nord oder Süd? Laden Sie eine kostenlose Kompass-App auf Ihr Handy herunter.
• Vermeiden Sie die Platzierung in schattigen Bereichen. Der Schatten von Bäumen und Gebäuden reduziert die Ausgangsleistung des Solarpanel erheblich.
• Das Solarpanel ist so konzipiert, eine "Erhaltungsladung" für das Aufladen und Aufrechterhalten des Batterieladestands der Kamerabatterie entsprechend der täglich empfangenen Sonnenlichtmenge bereitzustellen. Empfängt das Solarpanel während des Tages nicht ausreichend Sonnenlicht (z. B. bei Bewölkung), kann die Kamera unter Umständen nicht ausreichend geladen bzw. wieder aufgefüllt werden.
• Reinigen Sie das Solarpanel regelmäßig mit einem weichen Lappen und warmem Wasser. Entfernen Sie eventuell vorhandene Blätter und Ablagerungen, um eine optimale Leistung sicherzustellen.

INSTALLATION DES SOLARPANEL

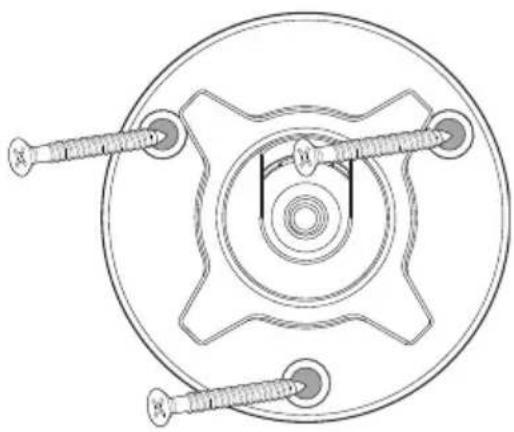

1 Befestigen Sie die Halterung mit den mitgelieferten Schrauben auf einer festen Oberfläche. Achten Sie darauf, dass die Länge des Ladekabels von der Befestigungsposition des Solarpanel bis zur Kamera ausreichend ist.
- Bei Befestigung auf einer Holzoberfläche, verschrauben Sie die Halterung direkt mit der Oberfläche.
- Bei Befestigung auf Mauerwerk (Ziegel, Beton oder Stuck), bohren Sie drei Löcher und stecken die mitgelieferten Dübel in die Löcher. Verschrauben Sie dann die Halterung mithilfe der enthaltenen Schrauben mit der Oberfläche.

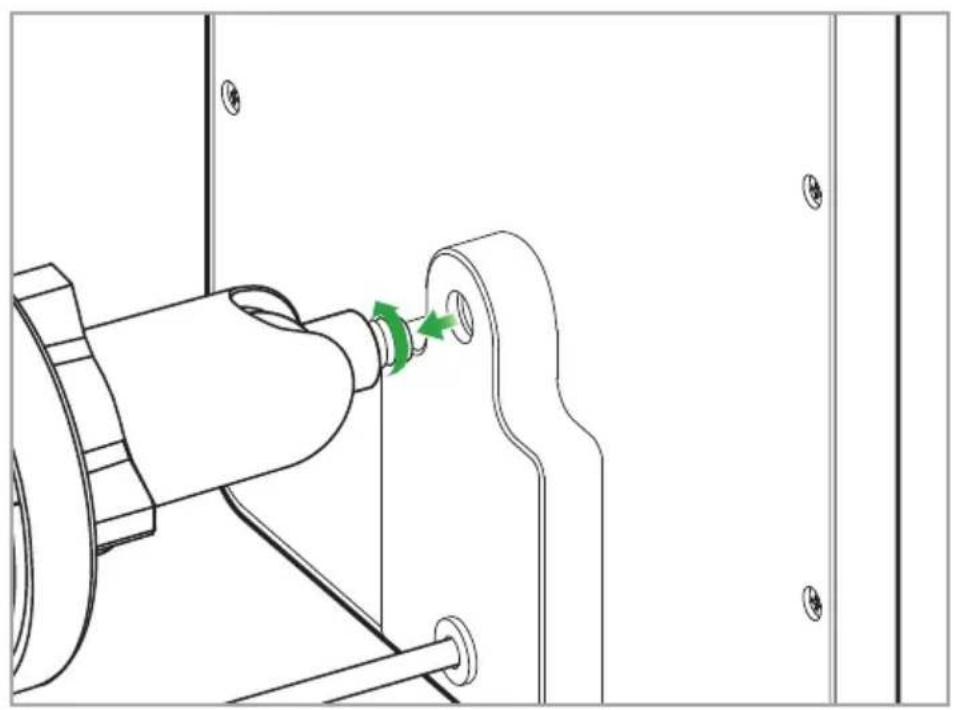

2 Schrauben Sie das Solarpanel auf die Halterung, bis es fest sitzt, wie unten gezeigt.

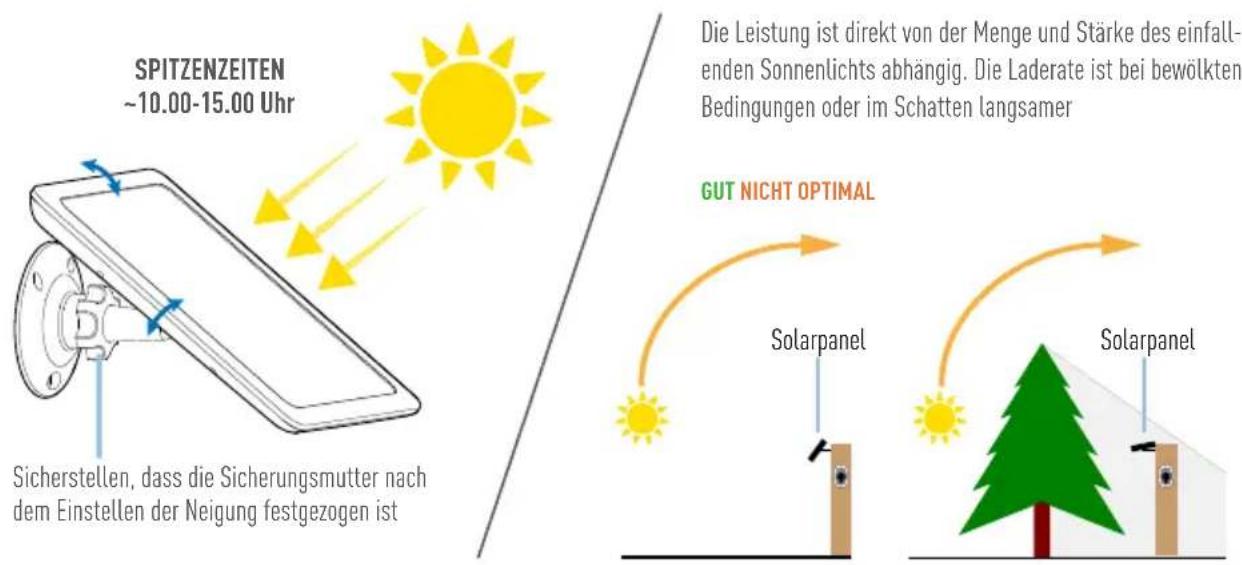

3 Das Solarpanel erzeugt nur dann Strom, wenn es dem Sonnenlicht ausgesetzt wird. Für optimale Leistung und Ladeleistung kippen Sie das Solarpanel in Richtung Sonne, frei von Abdeckungen und Schatten.

SPITZENZEITEN ~10.00-15.00 Uhr Sicherstellen, dass die Sicherungsmutter nach dem Einstellen der Neigung festgezogen ist Die Leistung ist direkt von der Menge und Stärke des einfall- enden Sonnenlichts abhängig. Die Laderate ist bei bewölkten Bedingungen oder im Schatten langsamer GUT NICHT OPTIMAL Solarpanel Solarpanel

INSTALLATION DES SOLARPANEL

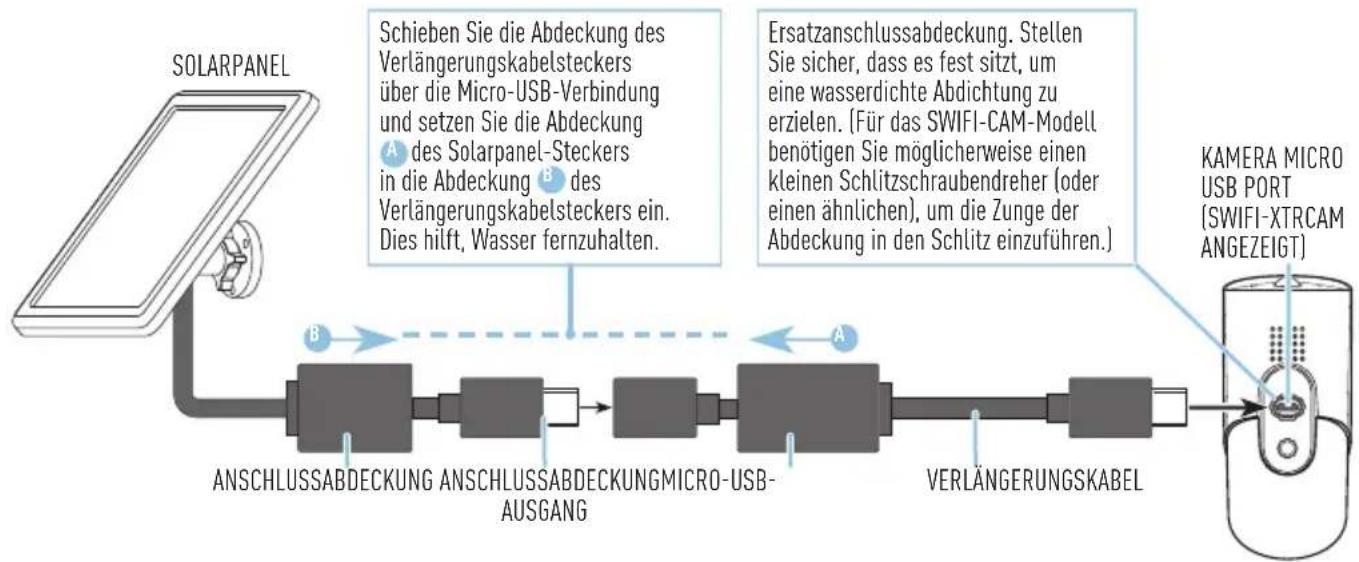

4 Schließen Sie das Solarpanel an Ihre Kamera an, wie in der folgenden Abbildung gezeigt. Schließen Sie ein Ende des Verlängerungskabels an den Micro-USB-Ausgang des Solarpanels und das andere Ende an den Micro-USB-Anschluss Ihrer Kamera an.
    note1["Schieben Sie die Abdeckung des Verlängerungskabelsteckers über die Micro-USB-Verbindung und setzen Sie die Abdeckung des Solarpanel-Steckers in die Abdeckung des Verlängerungskabelsteckers ein. Dies hilft, Wasser fernzuhalten"]
    note2["Ersatzanschlussabdeckung. Stellen Sie sicher, dass es fest sitzt, um eine wasserdichte Abdichtung zu erzielen. (Für das SWIFI-CAM-Modell benötigen Sie möglicherweise einen kleinen Schlitzschraubendreher (oder einen ähnlichen), um die Zunge der Abdeckung in den Schlitz einzuführen.)"]

Alles erledigt! Das Solarpanel ist jetzt bereit, Ihre Kamera aufzuladen, wenn die Sonne ausgeht! Mit der App können Sie jederzeit den Ladezustand und den Ladezustand Ihrer Kamera überprüfen.
