MANUAL DE USUARIO Solar Charging Panel SWANN

ES Manual de instrucciones

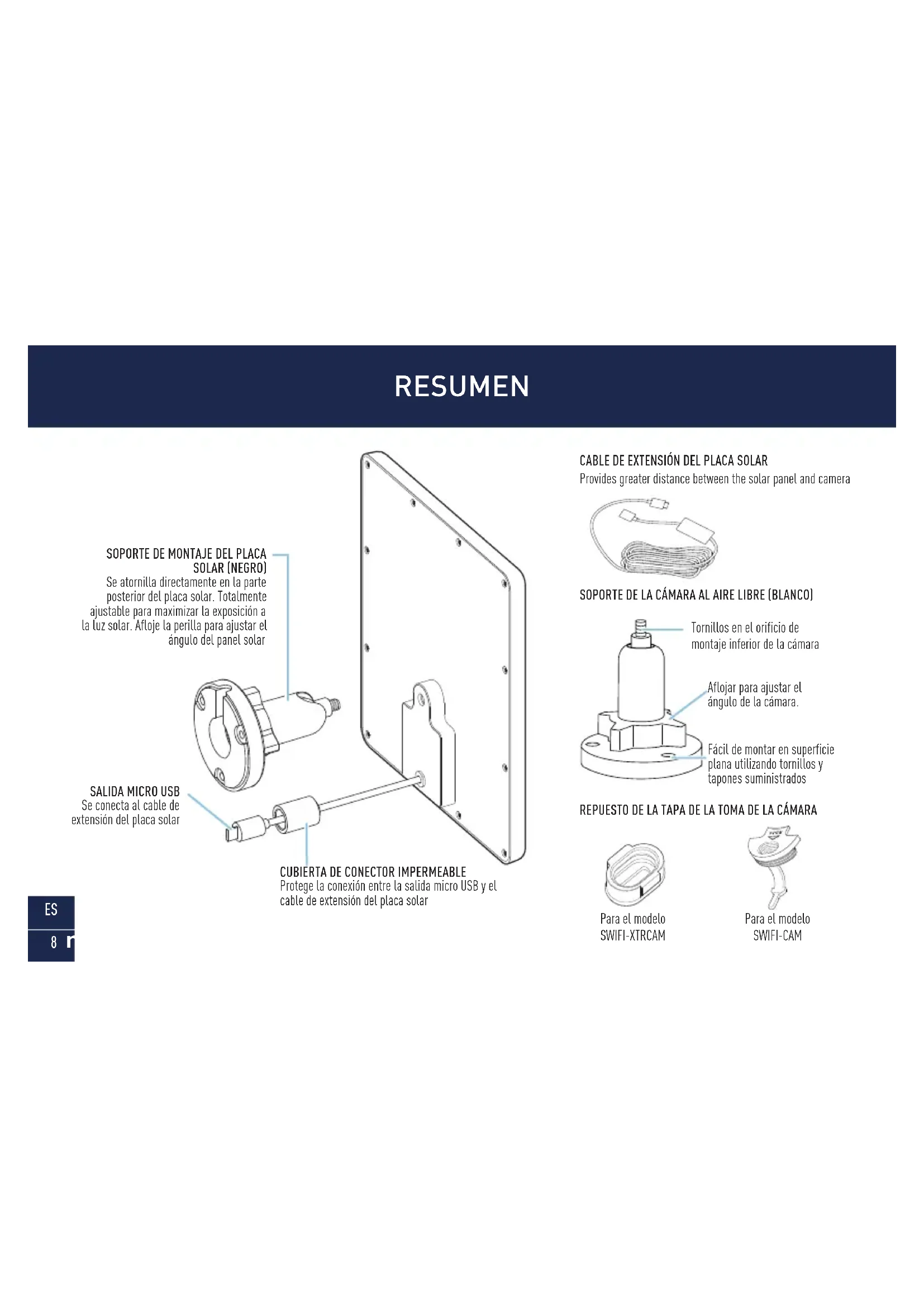

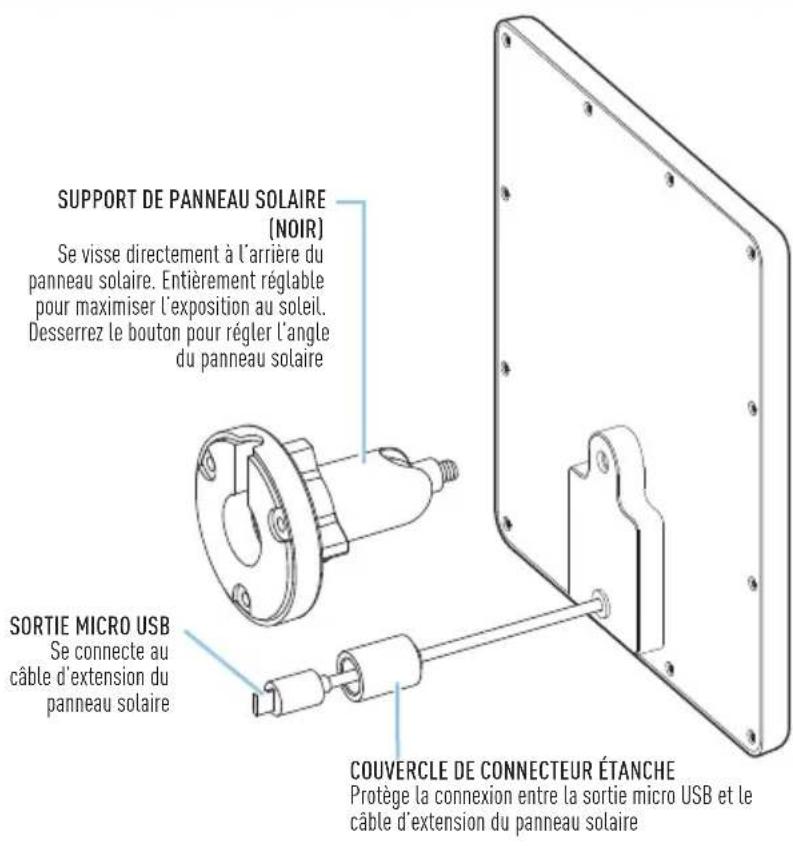

SOPORTE DE MONTAJE DEL PLACA SOLAR (NEGRO) Se atornilla directamente en la parte posterior del placa solar. Totalmente ajustable para maximizar la exposición a la luz solar. Afloje la perilla para ajustar el ángulo del panel solar SALIDA MICRO USB Se conecta al cable de extension del placa solar

CUBIERTA DE CONECTOR IMPERMEABLE
Protege la conexión entre la salida micro USB y el cable de extensión del placa solar

CABLE DE EXTENSIÓN DEL PLACA SOLAR

Tornillos en el orificio de montaje inferior de la cámara Aflojar para ajustar el ángulo de la cámara. Fácil de montar en superficie plana utilizando tornillos y tapones suministrados

REPUESTO DE LA TAPA DE LA TOMA DE LA CÁMARA

Para el modelo SWIFI-XTRCAM

Para el modelo SWIFI-CAM

ANTES DE EMPEZAR

• La placa solar necesita recibir luz directa del sol para cargar su cámara. Cuando el cielo está nublado, llueve o hace mal tiempo la placa solar podría no generar electricidad.
• Para unos mejores resultados, la placa solar debe estar orientada hacia el sol. La orientación óptima varía a lo largo del año, en función de las estaciones y de su ubicación. Por regla general, la placa solar debe estar orientada hacia el Ecuador (en el hemisferio norte, la placa solar estaría orientada hacia el sur; en el hemisferio sur, la placa solar estaría orientada hacia el norte). ¿No está seguro en qué dirección al norte o al sur se encuentra? Descarga una aplicación de brújula gratuita para tu teléfono.
• Evite instalarla en una zona sombreada. Las sombras de árboles y edificios reducirán en gran medida la electricidad generada por la placa solar.
• La placa solar está diseñada para proporcionar una “carga lenta”, cargando y manteniendo el nivel de batería de la cámara en función de la cantidad de luz solar recibida a diario. Si durante el día la placa solar no recibe suficiente luz (por ejemplo, cuando está nublado), podría no suministrar suficiente electricidad a la cámara para recargarla después de su uso.
• Cada cierto tiempo, limpie la placa solar con un trapo suave y agua tibia. Para un funcionamiento óptimo, mantenga la superficie de la placa solar libre de hojas y residuos.

INSTALACIÓN DE LA PLACA SOLAR

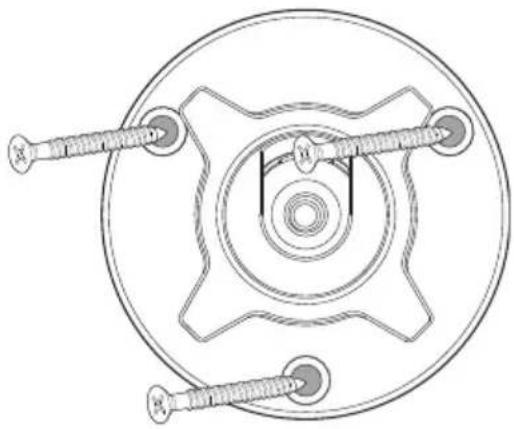

1 Fije el soporte de montaje a una superficie sólida con los tornillos suministrados. Asegúrese de que exista suficiente cable de extensión desde la cámara hasta la ubicación del soporte de la placa solar.
- Si va a instalarlo en una superficie de madera, atornille el soporte de montaje directamente sobre la superficie.
- Si va a instalarlo en una superficie de mampostería (ladrillos, cemento o estuco), taladre tres orificios e introduzca los tacos suministrados en los mismos. A continuación, fije el soporte de montaje a la superficie con los tornillos suministrados.

INSTALACIÓN DE LA PLACA SOLAR

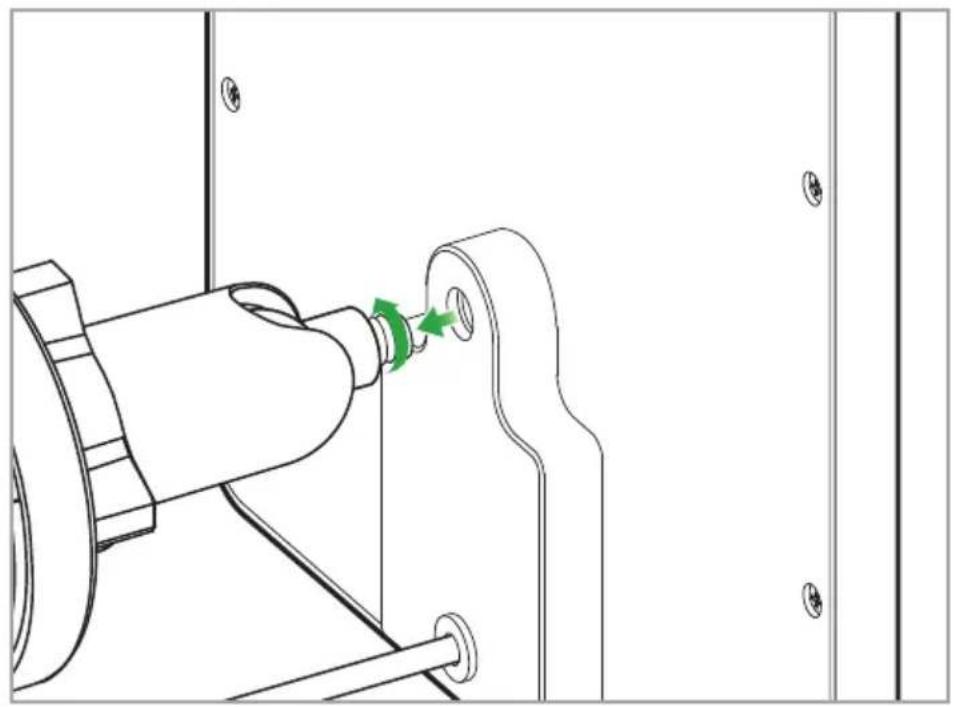

2 Fije la placa solar al soporte de montaje. Alinee la placa solar con el tornillo roscado del soporte de cabezal giratorio y atornille la placa solar hasta que esté bien sujeta.

INSTALACIÓN DE LA PLACA SOLAR

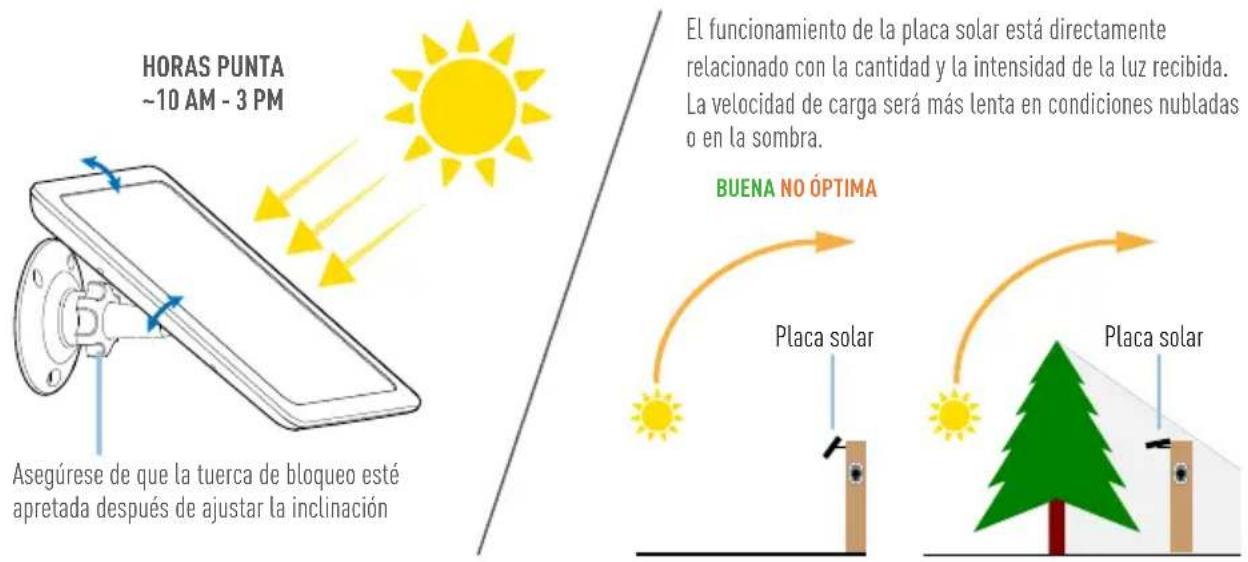

3 La placa solar únicamente produce electricidad cuando está expuesta a la luz solar. Con el fin de generar una cantidad óptima de electricidad y conseguir una mejor carga, incline la placa solar hacia el sol y no la coloque en lugares cubiertos o sombreados.

HORAS PUNTA ~10 AM - 3 PM Asegúrese de que la tuerca de bloqueo esté apretada después de ajustar la inclinación El funcionamiento de la placa solar está directamente relacionado con la cantidad y la intensidad de la luz recibida. La velocidad de carga será más lenta en condiciones nubladas o en la sombra. BUENA NO ÓPTIMA Placa solar Placa solar

INSTALACIÓN DE LA PLACA SOLAR

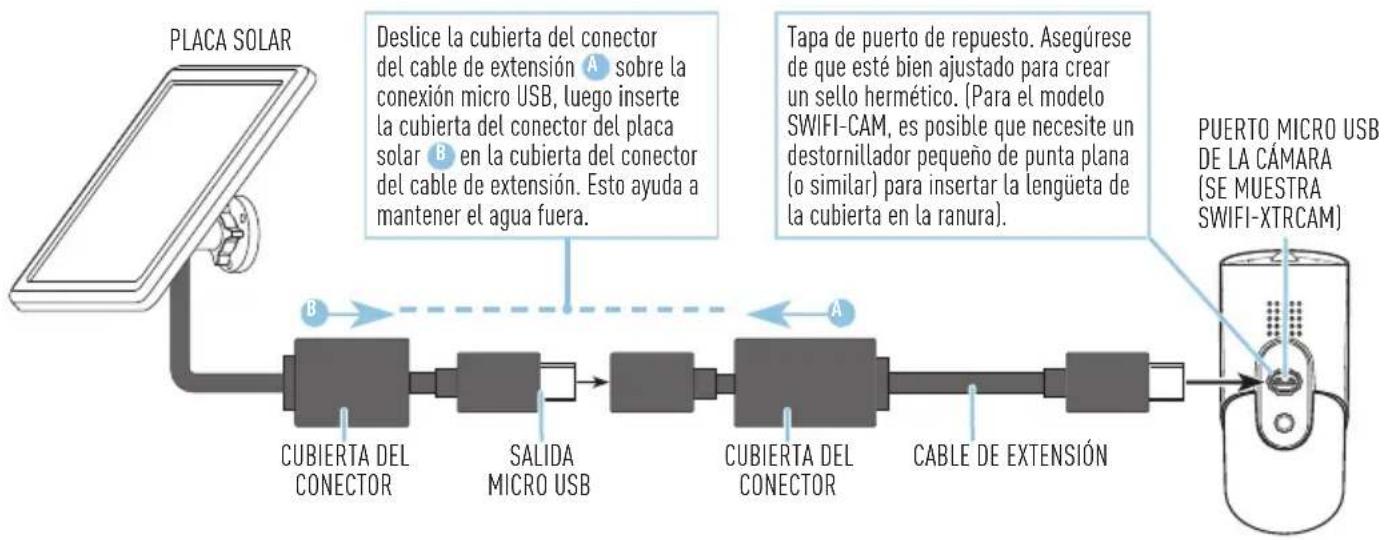

4 Conecte el placa solar a su cámara, como se muestra en el diagrama a continuación.

Conecte un extremo del cable de extensión a la salida micro USB del panel solar y el otro extremo al puerto micro USB de su cámara.

¡Todo listo! ¡El placa solar ahora está listo para cargar su cámara cuando sale el sol! Use la aplicación para verificar el estado de carga de su cámara y el nivel de la batería en cualquier momento.
