MANUALE UTENTE Solar Charging Panel SWANN

Pannello di Ricarica Solare

Solarladestation

EN Instruction Manual

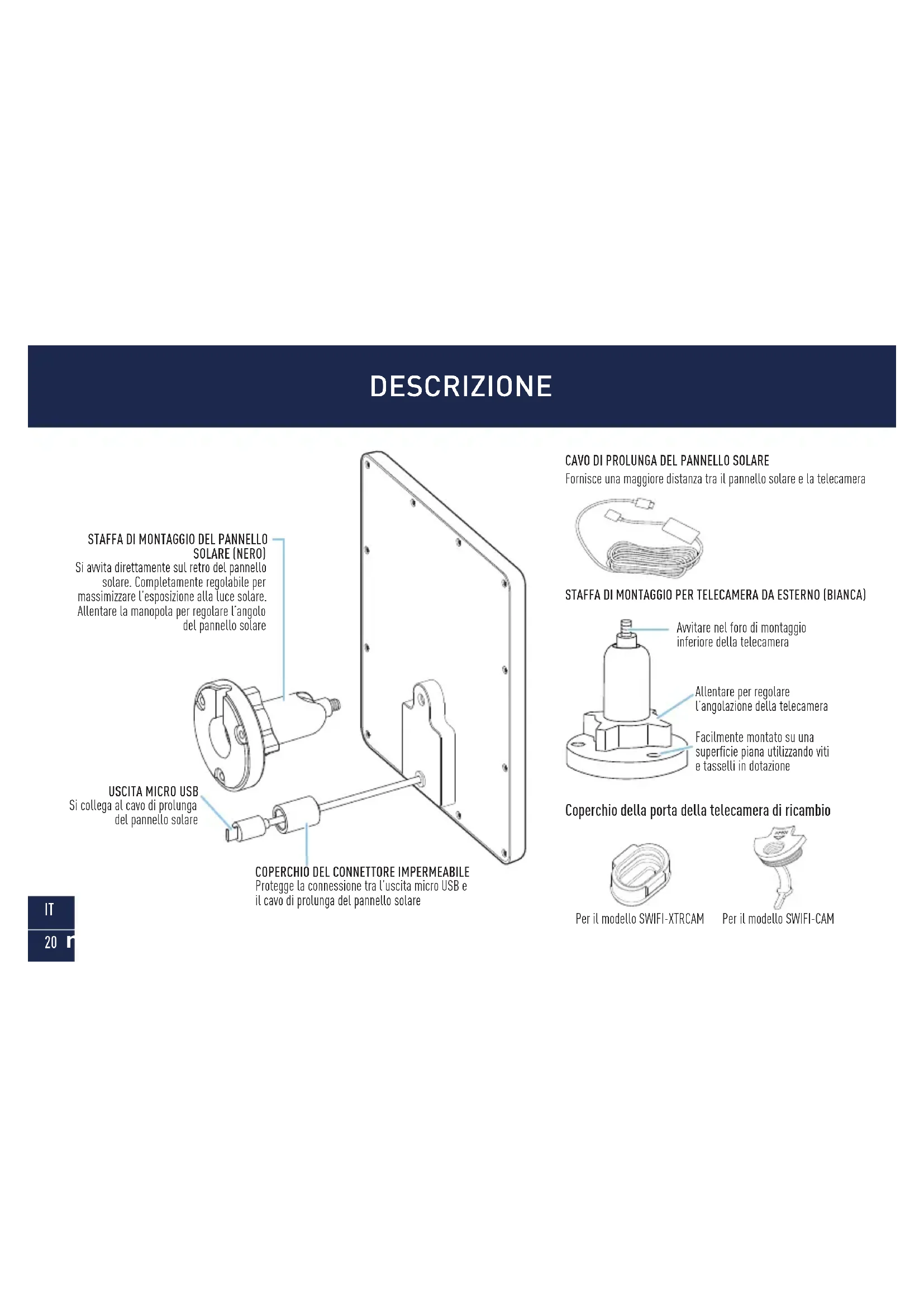

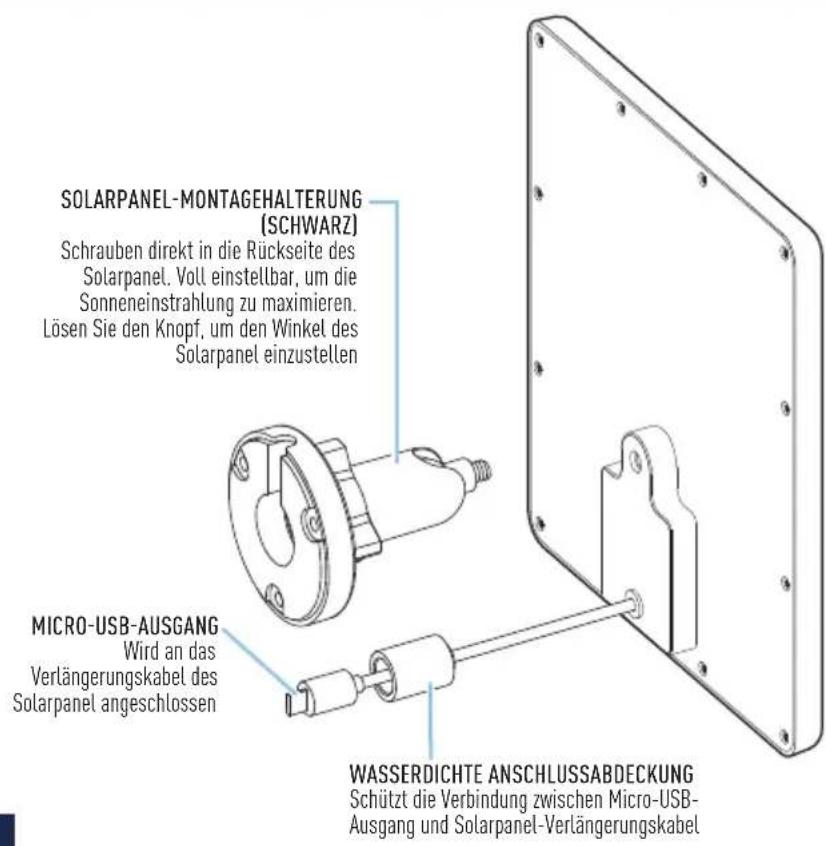

Si avvita direttamente sul retro del pannello solare. Completamente regolabile per massimizzare l'esposizione alla luce solare. Allentare la manopola per regolare l'angolo del pannello solare

USCITA MICRO USB

Si collega al cavo di prolunga del pannello solare

Protegge la connessione tra l'uscita micro USB e il cavo di prolunga del pannello solare

CAVO DI PROLUNGA DEL PANNELLO SOLARE

Fornisce una maggiore distanza tra il pannello solare e la telecamera

STAFFA DI MONTAGGIO PER TELECAMERA DA ESTERNO (BIANCA)

Avv infr

Avvitare nel foro di montaggio inferiore della telecamera

Allentare per regolare l'angolazione della telecamera

Facilmente montato su una superficie piana utilizzando viti e tasselli in dotazione

Coperchio della porta della telecamera di ricambio

Per il modello SWIFI-XTRCAM

Per il modello SWIFI-CAM

PRIMA DI INIZIARE

• Il pannello solare richiede la piena luce solare diretta per caricare la videocamera. Cieli grigi, giornate piovose e altre condizioni meteorologiche avverse possono ostacolare la capacità del pannello solare di generare energia.
• Per ottenere i migliori risultati, il pannello solare dovrebbe essere inclinato verso il sole. L'angolo ottimale varia durante l'anno, a seconda delle stagioni e della posizione. Come regola generale, il pannello solare deve essere rivolto verso l'equatore (cioè nell'emisfero settentrionale, un pannello solare è rivolto a sud, nell'emisfero meridionale il pannello solare è rivolto a nord). Non sai in che direzione si trova il nord o il sud? Scarica un'app bussola gratuita sul tuo telefono.
• Evitare di collocare il pannello solare in un'area ombreggiata. L'ombra degli alberi ed edifici ridurrà sostanzialmente la produzione del pannelli solari.
• Il pannello solare è progettato per fornire una “carica di compensazione”, carica completa e mantenere il livello di carica della batteria della telecamera in base alla quantità di luce solare ricevuta ogni giorno. Se durante il giorno il pannello solare non riceve abbastanza luce solare (ad esempio, tempo nuvoloso), potrebbe non caricare sufficientemente la telecamera e sistemare di nuovo l'utilizzo.
• Pulire periodicamente il pannello solare con un panno morbido e acqua calda. Mantenere la superficie del pannello solare libera da foglie e detriti per prestazioni ottimali.

INSTALLAZIONE DEL PANNELLO SOLARE

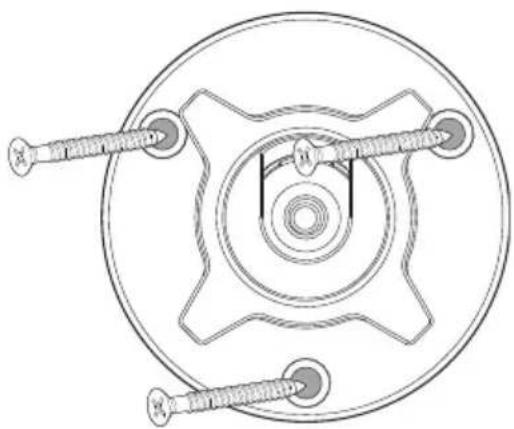

1 Fissare la staffa di montaggio ad una superficie stabile con le viti fornite. Lasciare cavo di prolunga a sufficienza fino alla telecamera dalla posizione di montaggio del pannello solare.
- In caso di montaggio su una superficie di legno, avvitare la staffa di montaggio direttamente sulla superficie.
- In caso di montaggio su una superficie in muratura (mattoni, cemento o stucco), praticare tre fori con una punta e inserire i tasselli in dotazione nei fori. Quindi fissare la staffa di montaggio alla superficie con le viti fornite.

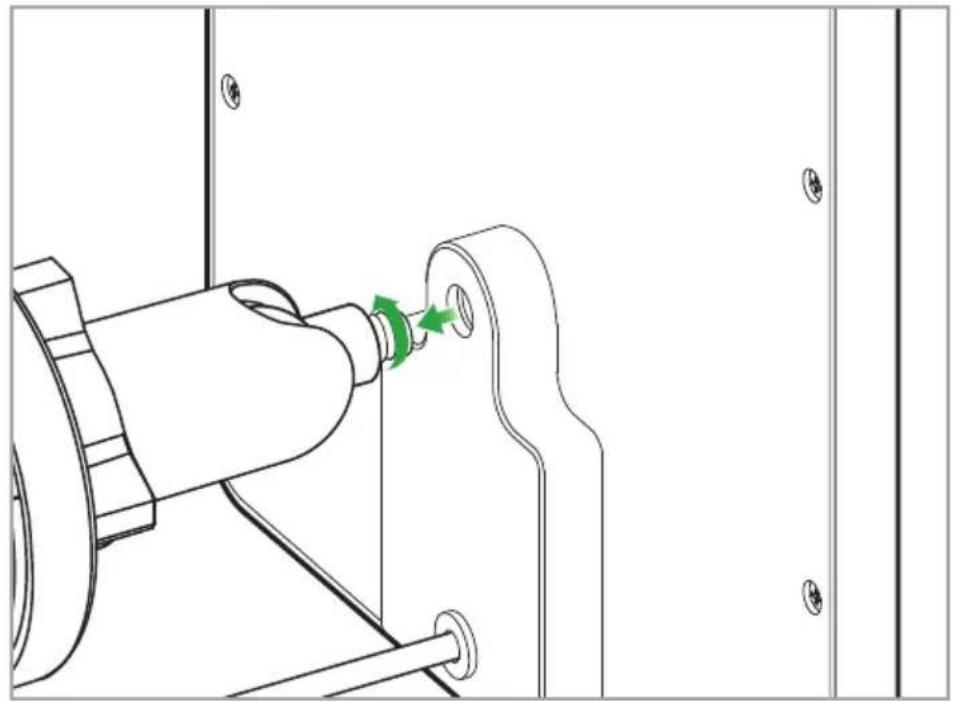

2 Avvitare il pannello solare sulla staffa di montaggio finché non è fissato saldamente, come mostrato di seguito.

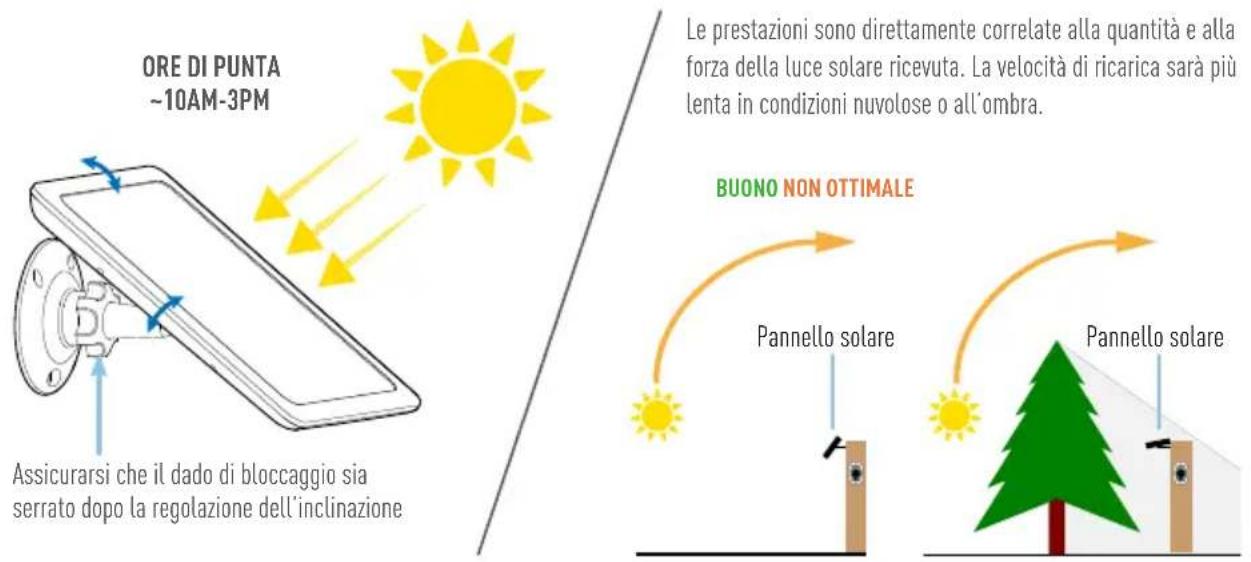

3 Il pannello solare produce energia solo quando è esposto alla luce solare. Per generare la massima potenza e ottenere le migliori prestazioni di ricarica, inclinare il pannello solare verso il sole, lontano da copertura e ombra.

ORE DI PUNTA ~10AM-3PM Assicurarsi che il dado di bloccaggio sia serrato dopo la regolazione dell'inclinazione Le prestazioni sono direttamente correlate alla quantità e alla forza della luce solare ricevuta. La velocità di ricarica sarà più lenta in condizioni nuvolose o all'ombra. BUONO NON OTTIMALE Pannello solare Pannello solare

INSTALLAZIONE DEL PANNELLO SOLARE

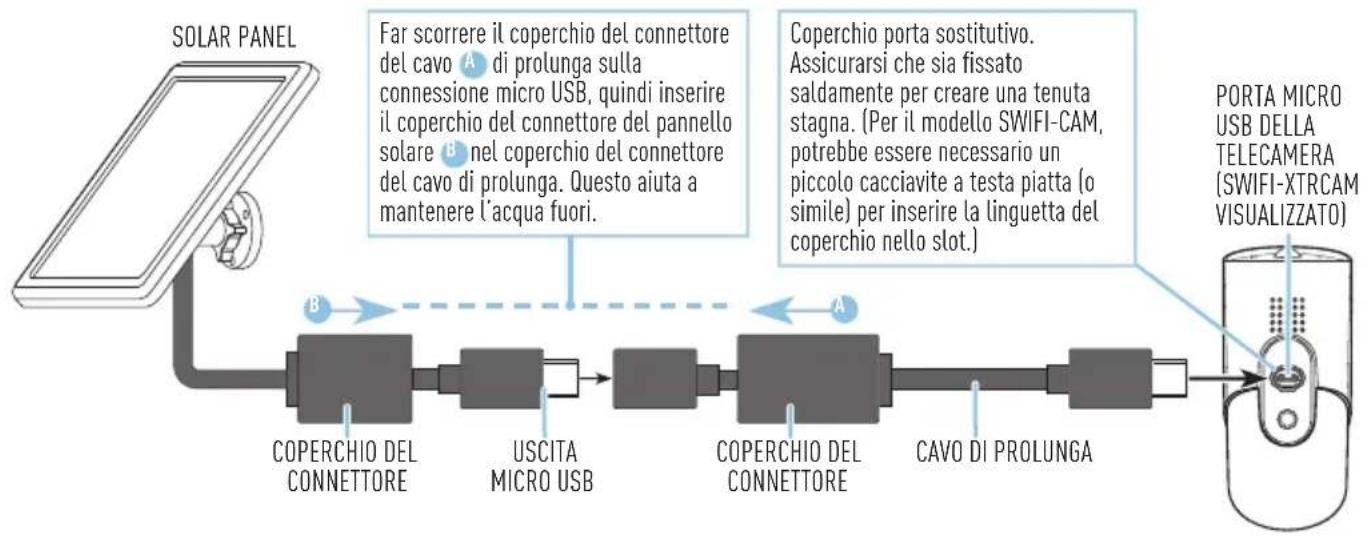

4 Collegare il pannello solare alla telecamera, come mostrato nello schema seguente. Collega un'estremità del cavo di prolunga all'uscita micro USB del pannello solare e l'altra estremità alla porta micro USB della telecamera.

Tutto fatto! Il pannello solare è ora pronto per caricare la tua telecamera quando il sole è spento! Utilizzare l'app per verificare lo stato di carica della telecamera e il livello della batteria in qualsiasi momento.
