Produkttyp	Aktiver 2-Wege-Bi-Amp-Lautsprecher
Marke	HK Audio
Modell	Linear 5 L5 115 FA
Frequenzgang (±3 dB)	57 Hz - 18 kHz
Frequenzgang (-10 dB)	48 Hz - 20 kHz
Max. Schalldruckpegel (10% THD)	128 dB (Halbraum)
Spitzen-Schalldruckpegel (10% THD)	137 dB (Halbraum)
Verstärker	Klasse D, 1000 W (650 W Tieftöner + 350 W Hochtöner)
Tieftöner	1x 15" mit 3" Schwingspule (4 Ohm)
Hochtöner	1" Kompressionstreiber mit 1,75" Schwingspule (16 Ohm)
Horn	CD 60°-90° (asymmetrisch) x 55°, drehbar
Frequenzweiche	1,65 kHz, 24 dB/Okt. aktiv
Audioanschlüsse	2x XLR-Combo-Eingang, 2x XLR-Thru, 1x XLR-Mix-Out
Stromversorgung	230 V~, 3 A, mit V-Lock-Verriegelung
Standby-Verbrauch	~0,25 W/h
Abmessungen (B x H x T)	44,9 x 70,8 x 45 cm
Gewicht	30,7 kg
Gehäusematerial	Verbundstoff (Multiplex / MDF)
Schutzgitter	Metall 2 mm mit schwarzem Akustikschaumstoff
Oberfläche	Schwarzer Acryllack
Schutzfunktionen	Unterspannung, thermisch, Kurzschluss, Überspannung, Subsonic, Spitzenbegrenzer
Stativflansch	DuoTilt™ 3/7°
Aufhängepunkte	3x M8
Optionales Zubehör	Schutzhülle, TB-1, AP-8, TiltUnit
Pflege	Nur mit trockenem Tuch reinigen

Häufig gestellte Fragen - Linear 5 L5 115 FA HK AUDIO

Wie stelle ich die Eingangsverstärkung am L5 115 FA ein?

Verwenden Sie die Regler Gain A und Gain B zur Anpassung des Pegels. Für den Einsatz mit einem Mischpult stellen Sie sie auf Mittelstellung (0 dB / Mittelrast). Bei direktem Anschluss (CD-Player, Keyboard) können Sie sie auf Maximum drehen, um maximale Lautstärke zu erzielen.

Welche Funktion hat der Mic/Line-Schalter am Eingang A?

Der Schalter Mic/Line passt die Empfindlichkeit des Eingangs A an. In der Stellung Mic wird die Empfindlichkeit um 30 dB für ein Mikrofon erhöht. In der Stellung Line (Standard) ist er für Line-Signale ausgelegt.

Wie verwende ich den EQ-Wahlschalter (High Power / Small Venue)?

Der EQ-Wahlschalter bietet zwei Modi: High Power für maximale Leistung und Reichweite (ideal für große Räume) und Small Room für bessere Tiefe und Transparenz in kleinen bis mittelgroßen Räumen.

Was bedeutet die zweifarbige Status-LED?

Die grüne LED zeigt an, dass der Lautsprecher eingeschaltet ist. Ein rotes Blinken zeigt das Eingreifen des Limiters bei Spitzen an. Wenn sie während des Betriebs dauerhaft rot leuchtet, reduzieren Sie den Signalpegel, um eine Überlastung zu vermeiden. Wenn sie ohne Signal dauerhaft rot leuchtet, liegt eine Störung vor.

Wie verwende ich das DuoTilt™ 3/7°-System?

Das DuoTilt™ ermöglicht die Neigung des Lautsprechers auf einem Stativ. Die vordere Öffnung ergibt 3° Neigung, die hintere 7°. Verwenden Sie 7° für ein nahes Publikum, 3° für ein weiter entferntes Publikum.

Welche Einschaltreihenfolge wird empfohlen?

Schalten Sie den Aktivlautsprecher immer als letztes nach allen Quellen (Mischpult, Keyboards usw.) ein und schalten Sie ihn als erstes vor den anderen Geräten aus. Stellen Sie sicher, dass die Lautstärke vor dem Einschalten auf Minimum steht.

Wie reinige ich den L5 115 FA?

Reinigen Sie den Lautsprecher ausschließlich mit einem trockenen Tuch. Verwenden Sie niemals flüssige oder scheuernde Reinigungsmittel. Lassen Sie keine Flüssigkeit in das Gerät eindringen.

Kann ich die Sicherung selbst austauschen?

Der Austausch der Sicherung darf nur durch qualifiziertes Personal erfolgen. Verwenden Sie ausschließlich Sicherungen vom Typ IEC127 (5x20 mm) mit gleichem Wert. Überbrücken Sie niemals den Sicherungshalter.

Welche Funktion hat der Mix Out-Ausgang?

Der Mix Out-Ausgang (symmetrischer XLR) liefert das Gesamtsignal der Eingänge A und B, einschließlich der Gain-Einstellungen und des Mic/Line-Schalters. Er ermöglicht das Verketten mehrerer Lautsprecher oder die Weiterleitung des Signals an einen Subwoofer.

Wie kann ich die Garantie des L5 115 FA verlängern?

Registrieren Sie Ihren Lautsprecher innerhalb von 30 Tagen nach dem Kauf auf der Website www.hkaudio.com, um eine verlängerte Garantie von bis zu 5 Jahren zu erhalten. Sie können auch die ausgefüllte Garantiekarte per Post zurückschicken.

BEDIENUNGSANLEITUNG Linear 5 L5 115 FA HK AUDIO

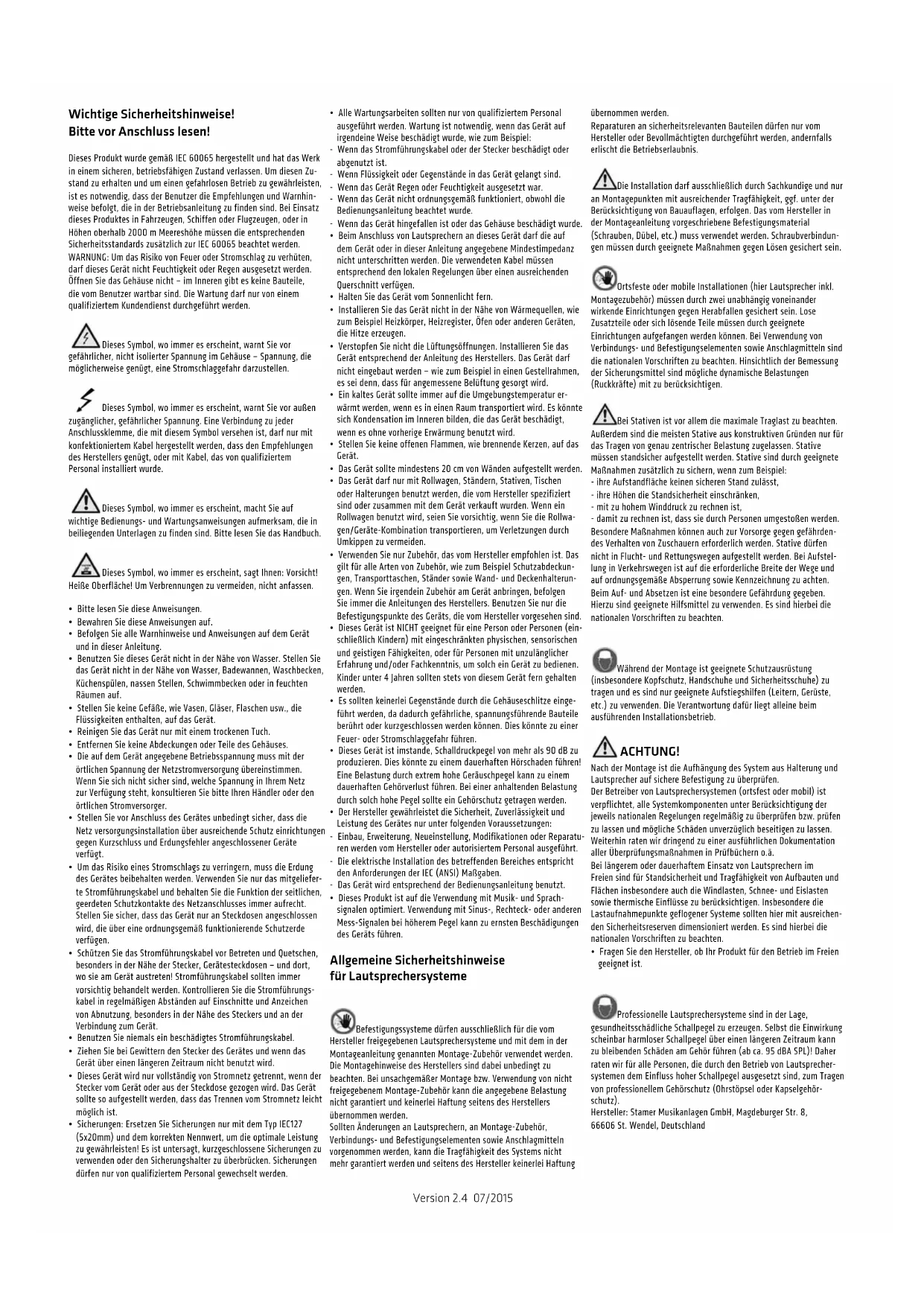

Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen!

Dieses Produkt wurde gemäß IEC 60065 hergestellt und hat das Werk in einem sicheren, betriebsfähigen Zustand verlassen. Um diesen Zustand zu erhalten und um einen gefahrlosen Betrieb zu gewährleisten, ist es notwendig, dass der Benutzer die Empfehlungen und Warnhinweise befolgt, die in der Betriebsanleitung zu finden sind. Bei Einsatz dieses Produktes in Fahrzeugen, Schiffen oder Flugzeugen, oder in Höhen oberhalb 2000 m Meereshöhe müssen die entsprechenden Sicherheitsstandards zusätzlich zur IEC 60065 beachtet werden. WARNUNG: Um das Risiko von Feuer oder Stromschlag zu verhüten, darf dieses Gerät nicht Feuchtigkeit oder Regen ausgesetzt werden. Öffnen Sie das Gehäuse nicht – im Inneren gibt es keine Bauteile, die vom Benutzer wartbar sind. Die Wartung darf nur von einem qualifiziertem Kundendienst durchgeführt werden.

Dieses Symbol, wo immer es erscheint, warnt Sie vor her, nicht isolierter Spannung im Gehäuse – Spannung, die erweise genügt, eine Stromschlaggefahr darzustellen.

Dieses Symbol, wo immer es erscheint, warnt Sie vor außencher, gefährlicher Spannung. Eine Verbindung zu jeder sklemme, die mit diesem Symbol versehen ist, darf nur mit oniertem Kabel hergestellt werden, dass den Empfehlungen tellers genügt, oder mit Kabel, das von qualifiziertem installiert wurde.

Dieses Symbol, wo immer es erscheint, macht Sie auf Bedienungs- und Wartungsanweisungen aufmerksam, die in den Unterlagen zu finden sind. Bitte lesen Sie das Handbuch.

Dieses Symbol, wo immer es erscheint, sagt Ihnen: Vorsicht! verfläche! Um Verbrennungen zu vermeiden, nicht anfassen.

• Bitte lesen Sie diese Anweisungen.
  • Bewahren Sie diese Anweisungen auf.
• Befolgen Sie alle Warnhinweise und Anweisungen auf dem Gerät und in dieser Anleitung.
• Benutzen Sie dieses Gerät nicht in der Nähe von Wasser. Stellen Sie das Gerät nicht in der Nähe von Wasser, Badewannen, Waschbecken, Küchenspülen, nassen Stellen, Schwimmbecken oder in feuchten Räumen auf.
• Stellen Sie keine Gefäße, wie Vasen, Gläser, Flaschen usw., die Flüssigkeiten enthalten, auf das Gerät.
• Reinigen Sie das Gerät nur mit einem trockenen Tuch.
• Entfernen Sie keine Abdeckungen oder Teile des Gehäuses.
• Die auf dem Gerät angegebene Betriebsspannung muss mit der örtlichen Spannung der Netzstromversorgung übereinstimmen. Wenn Sie sich nicht sicher sind, welche Spannung in Ihrem Netz zur Verfügung steht, konsultieren Sie bitte Ihren Händler oder den örtlichen Stromversorger.
• Stellen Sie vor Anschluss des Gerätes unbedingt sicher, dass die Netz versorgungsinstallation über ausreichende Schutz einrichtungen gegen Kurzschluss und Erdungsfehler angeschlossener Geräte verfügt.
• Um das Risiko eines Stromschlags zu verringern, muss die Erdung des Gerätes beihalten werden. Verwenden Sie nur das mitgelieferte Stromführungskabel und behalten Sie die Funktion der seitlichen, geerdeten Schutzkontakte des Netzanschlusses immer aufrecht. Stellen Sie sicher, dass das Gerät nur an Steckdosen angeschlossen wird, die über eine ordnungsgemäß funktionierende Schutzerde verfügen.

- Schützen Sie das Stromführungskabel vor Betreten und Quetschen, besonders in der Nähe der Stecker, Gerätesteckdosen – und dort, wo sie am Gerät austreten! Stromführungskabel sollten immer vorsichtig behandelt werden. Kontrollieren Sie die Stromführungskabel in regelmäßigen Abständen auf Einschnitte und Anzeichen von Abnutzung, besonders in der Nähe des Steckers und an der Verbindung zum Gerät.

- Benutzen Sie niemals ein beschädigtes Stromführungskabel.

- Ziehen Sie bei Gewittern den Stecker des Gerätes und wenn das Gerät über einen längeren Zeitraum nicht benutzt wird.

- Dieses Gerät wird nur vollständig von Stromnetz getrennt, wenn der Stecker vom Gerät oder aus der Steckdose gezogen wird. Das Gerät sollte so aufgestellt werden, dass das Trennen vom Stromnetz leicht möglich ist.

- Sicherungen: Ersetzen Sie Sicherungen nur mit dem Typ IEC127 (5x20mm) und dem korrekten Nennwert, um die optimale Leistung zu gewährleisten! Es ist untersagt, kurzgeschlossene Sicherungen zu verwenden oder den Sicherungshalter zu überbrücken. Sicherungen dürfen nur von qualifiziertem Personal gewechselt werden.

• Alle Wartungsarbeiten sollten nur von qualifiziertem Personal ausgeführt werden. Wartung ist notwendig, wenn das Gerät auf irgendeine Weise beschädigt wurde, wie zum Beispiel:
• Wenn das Stromführungskabel oder der Stecker beschädigt oder abgenutzt ist.
• Wenn Flüssigkeit oder Gegenstände in das Gerät gelangt sind.
• Wenn das Gerät Regen oder Feuchtigkeit ausgesetzt war.
• Wenn das Gerät nicht ordnungsgemäß funktioniert, obwohl die Bedienungsanleitung beachtet wurde.
• Wenn das Gerät hingefallen ist oder das Gehäuse beschädigt wurde.
• Beim Anschluss von Lautsprechern an dieses Gerät darf die auf dem Gerät oder in dieser Anleitung angegebene Mindestimpedanz nicht unterschritten werden. Die verwendeten Kabel müssen entsprechend den lokalen Regelungen über einen ausreichenden Querschnitt verfügen.
  • Halten Sie das Gerät vom Sonnenlicht fern.
• Installieren Sie das Gerät nicht in der Nähe von Wärmequellen, wie zum Beispiel Heizkörper, Heizregister, Öfen oder anderen Geräten, die Hitze erzeugen.
• Verstopfen Sie nicht die Lüftungsöffnungen. Installieren Sie das Gerät entsprechend der Anleitung des Herstellers. Das Gerät darf nicht eingebaut werden – wie zum Beispiel in einen Gestellrahmen, es sei denn, dass für angemessene Belüftung gesorgt wird.
• Ein kaltes Gerät sollte immer auf die Umgebungstemperatur erwärmt werden, wenn es in einen Raum transportiert wird. Es könnte sich Kondensation im Inneren bilden, die das Gerät beschädigt, wenn es ohne vorherige Erwärmung benutzt wird.
• Stellen Sie keine offenen Flammen, wie brennende Kerzen, auf das Gerät.
• Das Gerät sollte mindestens 20 cm von Wänden aufgestellt werden.
• Das Gerät darf nur mit Rollwagen, Ständern, Stativen, Tischen oder Halterungen benutzt werden, die vom Hersteller spezifiziert sind oder zusammen mit dem Gerät verkauft wurden. Wenn ein Rollwagen benutzt wird, seien Sie vorsichtig, wenn Sie die Rollwagen/Geräte-Kombination transportieren, um Verletzungen durch Umkippen zu vermeiden.
• Verwenden Sie nur Zubehör, das vom Hersteller empfohlen ist. Das gilt für alle Arten von Zubehör, wie zum Beispiel Schutzabdeckungen, Transporttaschen, Ständer sowie Wand- und Deckenhalterungen. Wenn Sie irgendein Zubehör am Gerät anbringen, befolgen Sie immer die Anleitungen des Herstellers. Benutzen Sie nur die
  Befestigungspunkte des Geräts, die vom Hersteller vorgesehen sind.
• Dieses Gerät ist NICHT geeignet für eine Person oder Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen und geistigen Fähigkeiten, oder für Personen mit unzulänglicher Erfahrung und/oder Fachkenntnis, um solch ein Gerät zu bedienen. Kinder unter 4 Jahren sollten stets von diesem Gerät fern gehalten werden.
• Es sollten keinerlei Gegenstände durch die Gehäuseschlitze eingeführt werden, da dadurch gefährliche, spannungsführende Bauteile berührt oder kurzgeschlossen werden können. Dies könnte zu einer Feuer- oder Stromschlaggefahr führen.
• Dieses Gerät ist imstande, Schalldruckpegel von mehr als 90 dB zu produzieren. Dies könnte zu einem dauerhaften Hörschaden führen! Eine Belastung durch extrem hohe Geräuschpegel kann zu einem dauerhaften Gehörverlust führen. Bei einer anhaltenden Belastung durch solch hohe Pegel sollte ein Gehörschutz getragen werden.
• Der Hersteller gewährleistet die Sicherheit, Zuverlässigkeit und Leistung des Gerätes nur unter folgenden Voraussetzungen:
• Einbau, Erweiterung, Neueinstellung, Modifikationen oder Reparaturen werden vom Hersteller oder autorisiertem Personal ausgeführt.
• Die elektrische Installation des betreffenden Bereiches entspricht den Anforderungen der IEC (ANSI) Maßgaben.
• Das Gerät wird entsprechend der Bedienungsanleitung benutzt.
• Dieses Produkt ist auf die Verwendung mit Musik- und Sprachsignalen optimiert. Verwendung mit Sinus-, Rechteck- oder anderen Mess-Signalen bei höherem Pegel kann zu ernsten Beschädigungen des Geräts führen.

Allgemeine Sicherheitshinweise für Lautsprechersysteme

Befestigungssysteme dürfen ausschließlich für die vom

Hersteller freigegebenen Lautsprechersysteme und mit dem in der Montageanleitung genannten Montage-Zubehör verwendet werden. Die Montagehinweise des Herstellers sind dabei unbedingt zu beachten. Bei unsachgemäßer Montage bzw. Verwendung von nicht freigegebenem Montage-Zubehör kann die angegebene Belastung nicht garantiert und keinerlei Haftung seitens des Herstellers übernommen werden.

Sollten Änderungen an Lautsprechern, an Montage-Zubehör, Verbindungs- und Befestigungselementen sowie Anschlagmitteln vorgenommen werden, kann die Tragfähigkeit des Systems nicht mehr garantiert werden und seitens des Hersteller keinerlei Haftung

übernommen werden.

Reparaturen an sicherheitsrelevanten Bauteilen dürfen nur vom Hersteller oder Bevollmächtigten durchgeführt werden, andernfalls erlischt die Betriebserlaubnis.

Die Installation darf ausschließlich durch Sachkundige und nur ntagepunkten mit ausreichender Tragfähigkeit, ggf. unter der sichtigung von Bauauflagen, erfolgen. Das vom Hersteller in ntageanleitung vorgeschriebene Befestigungsmaterial

(Schrauben, Dübel, etc.) muss verwendet werden. Schraubverbindungen müssen durch geeignete Maßnahmen gegen Lösen gesichert sein.

Ortsfeste oder mobile Installationen (hier Lautsprecher inkl.

Montagezubehör) müssen durch zwei unabhängig voneinander wirkende Einrichtungen gegen Herabfallen gesichert sein. Lose Zusatzteile oder sich lösende Teile müssen durch geeignete Einrichtungen aufgefangen werden können. Bei Verwendung von Verbindungs- und Befestigungselementen sowie Anschlagmitteln sind die nationalen Vorschriften zu beachten. Hinsichtlich der Bemessung der Sicherungsmittel sind mögliche dynamische Belastungen (Ruckkräfte) mit zu berücksichtigen.

Bei Stativen ist vor allem die maximale Traglast zu beachten.

Außerdem sind die meisten Stative aus konstruktiven Gründen nur für das Tragen von genau zentrischer Belastung zugelassen. Stative müssen standsicher aufgestellt werden. Stative sind durch geeignete Maßnahmen zusätzlich zu sichern, wenn zum Beispiel:

- ihre Aufstandfläche keinen sicheren Stand zulässt,

- ihre Höhen die Standsicherheit einschränken,

- mit zu hohem Winddruck zu rechnen ist,

- damit zu rechnen ist, dass sie durch Personen umgestoßen werden. Besondere Maßnahmen können auch zur Vorsorge gegen gefährdendes Verhalten von Zuschauern erforderlich werden. Stative dürfen nicht in Flucht- und Rettungswegen aufgestellt werden. Bei Aufstellung in Verkehrswegen ist auf die erforderliche Breite der Wege und auf ordnungsgemäße Absperrung sowie Kennzeichnung zu achten. Beim Auf- und Absetzen ist eine besondere Gefährdung gegeben. Hierzu sind geeignete Hilfsmittel zu verwenden. Es sind hierbei die nationalen Vorschriften zu beachten.

Während der Montage ist geeignete Schutzausrüstung

(insbesondere Kopfschutz, Handschuhe und Sicherheitsschuhe) zu tragen und es sind nur geeignete Aufstiegshilfen (Leitern, Gerüste, etc.) zu verwenden. Die Verantwortung dafür liegt alleine beim ausführenden Installationsbetrieb.

ACHTUNG!

Nach der Montage ist die Aufhängung des System aus Halterung und Lautsprecher auf sichere Befestigung zu überprüfen.

Der Betreiber von Lautsprechersystemen (ortsfest oder mobil) ist verpflichtet, alle Systemkomponenten unter Berücksichtigung der jeweils nationalen Regelungen regelmäßig zu überprüfen bzw. prüfen zu lassen und mögliche Schäden unverzüglich beseitigen zu lassen. Weiterhin raten wir dringend zu einer ausführlichen Dokumentation aller Überprüfungsmaßnahmen in Prüfbüchern o.ä.

Bei längerem oder dauerhaftem Einsatz von Lautsprechern im Freien sind für Standsicherheit und Tragfähigkeit von Aufbauten und Flächen insbesondere auch die Windlasten, Schnee- und Eislasten sowie thermische Einflüsse zu berücksichtigen. Insbesondere die Lastaufnahmepunkte geflogener Systeme sollten hier mit ausreichen den Sicherheitsreserven dimensioniert werden. Es sind hierbei die nationalen Vorschriften zu beachten.

- Fragen Sie den Hersteller, ob Ihr Produkt für den Betrieb im Freien geeignet ist.

Professionelle Lautsprechersysteme sind in der Lage,

gesundheitsschädliche Schallpegel zu erzeugen. Selbst die Einwirkung scheinbar harmloser Schallpegel über einen längeren Zeitraum kann zu bleibenden Schäden am Gehör führen (ab ca. 95 dBA SPL) ^1 Daher raten wir für alle Personen, die durch den Betrieb von Lautsprecher-systemen dem Einfluss hoher Schallpegel ausgesetzt sind, zum Tragen von professionellem Gehörschutz (Dhrstöpsel oder Kapselgehör-schutz).

Hersteller: Stamer Musikanlagen GmbH, Magdeburger Str. 8, 66606 St. Wendel, Deutschland

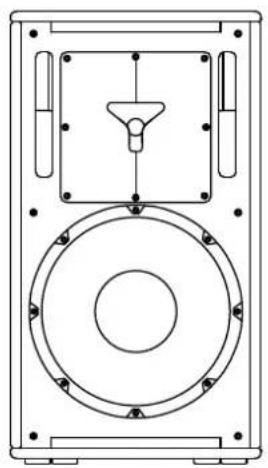

LINEAR 5

Willkommen in der HK Audio Familie!

Vielen Dank, dass Sie sich für ein Markenprodukt aus unserem Hause entschieden haben, das mit größter Sorgfalt für Sie entwickelt und gefertigt wurde.

Auch wenn Sie bereits eingehende Erfahrungen mit Beschallungsanlagen gesammelt haben – bei diesem Produkt wird es trotzdem einige Dinge geben, die neu für Sie sind. Legen Sie deshalb diese Bedienungs anleitung nicht ungelesen beiseite und bewahren Sie sie zur späteren Verwendung auf.

Wir wünschen Ihnen allzeit besten Sound!

Ihr HK Audio Team

Garantie

Registrieren Sie jede einzelne LINEAR 5 Aktiv-Box – dann erhalten Sie eine kostenlose Garantieverlängerung bis 5 Jahre! Nutzen Sie die komfortable Online-Registrierung über www.hkaudio.com.

Falls Sie keine Möglichkeit haben, sich online zu registrieren, füllen Sie bitte die beiliegende Garantiekarte vollständig und gut leserlich aus und senden diese per Post oder Fax an uns.

Die Registrierung ist nur gültig, wenn die vollständig ausgefüllte Registrierungskarte innerhalb von 30 Tagen ab Kaufdatum an HK Audio eingesendet wurde bzw. die fristgerechte Registrierung über das Internet erfolgte.

Weiterhin möchten wir uns einen Eindruck verschaff en, wo und von wem unsere Geräte angewendet werden. Diese Informationen unterstützen unsere zukünftige Produktentwicklung. Ihre Angaben unterliegen selbstverständlich den deutschen Datenschutzbestimmungen.

Vielen Dank!

HK AUDIO

Technischer Service

Postfach 1509

66959 St. Wendel, Deutschland

Fax: [phone]

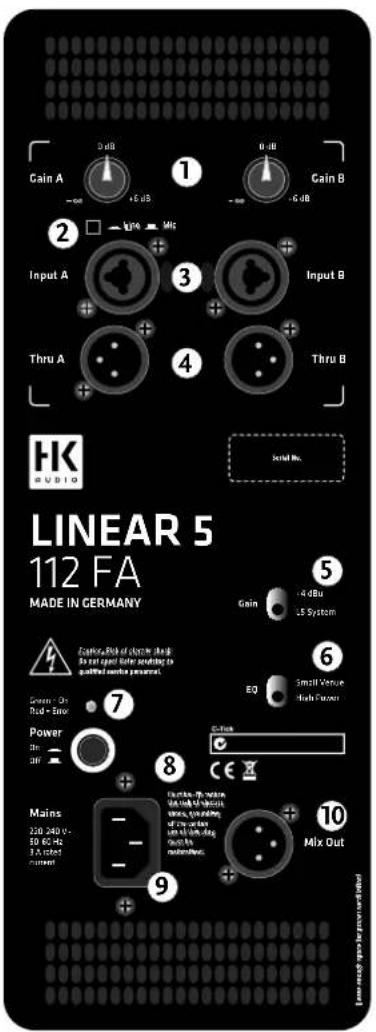

1 Bedienelemente

Mit diesem Regler wird der Eingangspegel des Input A / B angepasst.

2 Mic/Line Schalter (nur Input A)

Wenn Sie ein Mikrofon anschließen, stellen Sie mit Hilfe des Line/Mic-Schalters die Empfindlichkeit auf „Mic“. Dadurch wird die Eingangsempfindlichkeit des Input A um 30 dB erhöht und der Eingang für Mikrofonsignale optimiert.

3 Input A/B

Elektronisch symmetrierte, kombinierte XLR/Klinken-Eingangsbuchse für das Musiksignal.

4 Through A/B

Paralleler Ausgang zur Weiterleitung der Eingangssignale von Input A/B.

5 Gain-Schalter

Mit diesem Schalter kann eine Anpassung der Eingangsempfindlichkeiten der Inputs an die Signalquelle vorgenommen werden. Es stehen zwei Anpassungen zur Verfügung „+4 dBu“ bzw. „L5 System“. Die Stellung „L5 System“ garantiert bei Mittelstellung der Gainregler A und B (0 dB / Centerclick), ein perfektes Zusammenspiel mit anderen Komponenten der LINEAR Serie.

6 EQ

• L5 112 FA / L5 115 FA

Der umschaltbare EQ (High Power/Small Venue) wurde speziell für unterschiedliche Anwendungen designed. Bei „High-Power“-Anwendungen wird der Box größte Durchsetzungskraft und Reichweite abverlangt, dieser Filter eignet sich also für alle Anwendungen, bei denen maximaler Schalldruck gefordert ist. Beim Einsatz in kleineren bis mittleren Räumen und Dynamik überzeugt die Box in der EQ-Einstellung „Small Room“ durch besonders viel Tiefgang und mit einer Transparenz, die an die Qualität großer Studiomonitore erinnert.

• L5 112 XA

Dieser Schalter optimiert den Frequenzgang des L5 112 XA Aktivlautsprechers für den Einsatz als Topteil oder als Monitor (liegend): die lineare Einstellung „Flat/Top“ für den Einsatz als Topteil mit einem zusätzlichen Subwoofer bzw. für den Standalone-Betrieb – in der Schalterstellung „Monitor“ wird der Hochtontreiber etwas unbedämpfter, was zu einer hohen Durchsetzungsfähigkeit des Lautsprechers bei Monitoranwendungen auf lauten Bühnen führt.

7 Status LED

Zweifarbige LED als Statusanzeige des LINEAR 5 Aktivlautsprechers (Grün = Power On, Rot = Limit/Fehler). Ein kurzzeitiges Aufleuchten der LED zeigt das Arbeiten des Limiters bei Pegelspitzen an.

Achtung! Leuchtet die Signal LED während dem Betrieb dauerhaft rot, wird das System überlastet. Reduzieren Sie den Signalpegel! Wenn kein Programmsignal anliegt und die Status LED dauerhaft rot leuchtet, liegt ein Fehler vor.

8 Power-Schalter

Der Ein/Aus-Schalter für die LINEAR 5 Aktivlautsprecher. In eingeschaltetem Zustand leuchtet die Status LED grün.

Achtung! Sobald ein Stromkabel an die LINEAR 5 Aktivlautsprecher angeschlossen wird, befindet sich die Lautsprecher im Standbymodus. Im Standbymodus verbrauchen die LINEAR 5 Aktivlautsprecher ca. 0,25 Watt/Stunde.

9 Mains Input

Verbinden Sie diese Anschlussbuchse mittels eines Kaltgerätestromkabels (im Lieferumfang enthalten) mit der Netzsteckdose.

Hinweis: Alle LINEAR 5 Aktivlautsprecher sind mit verriegelbaren V-Lock Netzeingangsbuchsen ausgestattet. In Kombination mit einem verriegelbaren Anschlusskabel (VOLEX oder baugleich, optional erhältlich) kann das Netzkabel arretiert werden und so gegen versehentliches Herausrutschen gesichert werden.

10 Mix Out

Symmetrischer XLR-Ausgang zum Weiterschleifen des Summensignals der Inputs A/B. Das Summensignal wird mit dem Gain-Regler A und dem Mic/Line-Schalter für den Input A geregelt und mit dem Gain-Regler B für den Input B.

2 Anschlüsse und Verkabelung

Schließen Sie die von Ihrer Musikquelle kommenden Signalkabel (Monitor Out, Line Out o.ä.) an die symmetrierten Input-Buchsen A/B mit einem XLR/Klinken-Mikrofonkabel an. Falls Sie ein Mikrofon direkt ohne Mischpult an den LINEAR 5 Aktivlautsprecher anschließen möchten, verwenden Sie den symmetrierten Input A und schalten Sie den Mic/Line-Schalter auf Mic. Verwenden Sie auch hierzu ein symmetrisches XLR/Klinken-Mikrofonkabel.

3 Inbetriebnahme

- Achten Sie darauf, dass der LINEAR 5 Aktivlautsprecher ausgeschaltet ist. Achtung! Achten Sie darauf, dass die Spannungsangabe des LINEAR 5 Aktivlautsprechers der Netzspannung entspricht. Der Anschluss an eine falsche Netzspannung kann die elektronischen Elemente des LINEAR 5 Aktivlautsprechers zerstören.

- Drehen Sie die beiden Gain-Regler (Gain A/Gain B) ab (Anschlag links).

- Achten Sie beim Anschluss eines Line-Signals darauf, dass alle übrigen angeschlossenen Komponenten schon vorher in Betrieb sind. Sowohl das angeschlossene Mischpult als auch alle mit ihm verbundenen Signalquellen wie Keyboards, Instrumentalverstärker, Eff ekte usw. sollten eingeschaltet sein. Achten Sie nun darauf, dass der Mic/Line-Schalter des LINEAR 5 Aktivlautsprechers richtig eingestellt ist (Standard = Line). Der LINEAR 5 Aktivlautsprecher sollte immer zuletzt, d.h. nach allen anderen Komponenten, eingeschaltet, und zuerst, d.h. vor allen angeschlossenen Geräten, ausgeschaltet werden.

- Nach dem Einschalten mit dem Power-Schalter läuft der Lüfter kurz an (Systemcheck) und geht nach ca. 5 Sekunden aus. Der Lüfter ist temperaturgesteuert. Er geht nur bei sehr hohen Lautstärken in Betrieb und regelt sich temperaturabhängig. Während des Systemchecks leuchtet die Status-LED rot – sie wird grün wenn kein Fehler vorliegt und Netzspannung anliegt.

- Drehen Sie die Gain-Regler in die Mitte (0 dB /Centerclick). Wenn Sie ein Mischpult zur Ansteuerung des LINEAR 5 Aktivlautsprechers benutzen, ist diese Pegelstellung zu bevorzugen. Falls Sie direkt einen CD-Player oder z.B. ein Keyboard anschließen, kann je nach Signalstärke der Gain-Regler ganz nach rechts gedreht werden, um die maximale Lautstärke zu erzielen.

4 Einstellungen

• Lautstärkeanpassung mit den Gain-Reglern

Passen Sie mit diesen Reglern und durch Drücken des Mic/Line-Schalters (nur Input A) das Eingangssignal für Line- und Mikrofonsignale an. Falls Verzerrungen oder Übersteuerungen auftreten, überprüfen Sie die Signal-quellen und reduzieren Sie nach Möglichkeit dort das Ausgangssignal.

5 Ausrichtung

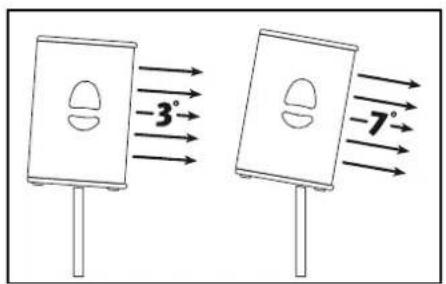

HK Audio DuoTilt™ 3/7 bei L5 112 FA/ L5 115 FA /L5 112 XA

Mit dem HK Audio DuoTilt™ 3/7 können die LINEAR 5 Aktivlautsprecher horizontal ausgerichtet werden. Dadurch können störende Refl exionen an der Decke vermieden bzw. verringert werden. Mit der vorderen Öffnung im DuoTilt™ beträgt der Neigungswinkel 3° und mit der hinteren 7°.

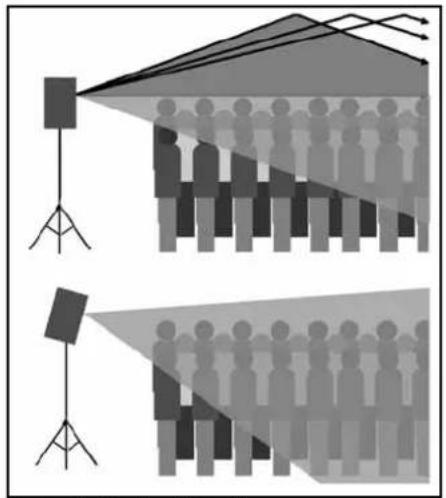

Ohne DuoTilt™ (oben) und mit DuoTilt™.

Wird ein LINEAR 5 Aktivlautsprecher auf einem voll ausgefahrenem Boxenstativ bzw. Distanzstange betrieben, sollte der 7°-Winkel benutzt werden. Diese Einstellung eignet sich besonders gut, wenn weniger Zuhörer beschallt werden sollen, die unmittelbar in der Nähe der Lautsprecherboxen stehen. Sollen mehr Zuhörer beschallt werden, die sich weiter weg von den Lautsprechern befi nden, eignet sich der 3°-Winkel des DuoTilt™.

-3° -7°

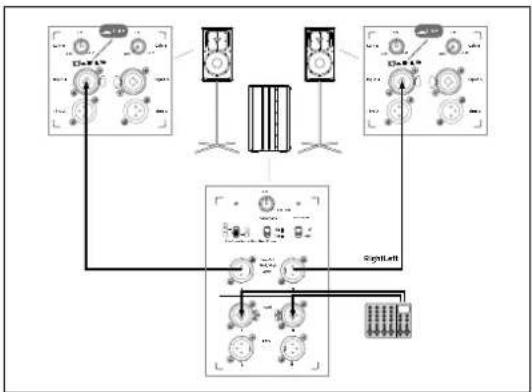

6 Anwendungen

siehe im Anhang ab Seite 32

7 Technische Daten

Modell L5 112 FA L5 112 XA L5 115 FA
Frequenzgang +/- 3 dB 64 Hz - 18 kHz 100 Hz - 18 kHz 57 Hz - 18 kHz
Frequenzgang -10 dB 57 Hz - 20 kHz 72 Hz - 20 kHz 48 Hz - 20 kHz
Empfindlichkeit HF, 1W/1m 110 dB full-space116 dB half-space	110 dB full-space116 dB half-space	110 dB full-space116 dB half-space
Empfindlichkeit LF, 1W/1m 98 dB full-space104 dB half-space	98 dB full-space104 dB half-space	100 dB full-space106 dB half-space
Max. SPL@10% THD 127dB half-space 128 dB half-space
Max. SPL Peak@10% THD 135 dB half-space 136 dB half-space 137 dB half-space
Max. SPL Calc.	137 dB half-space	137 dB half-space	138 dB half-space
Verstärker/Typ	Class D - Biamped	Class D - Biamped	Class D - Biamped
Verstärkerausgangsleistung	1000 W	1000 W	1000 W
Verstärker Treiber	350 W @ 4 Ohm 350 W @ 4 Ohm 350 W @ 4 Ohm
Verstärker Woofer	650 W @ 4 Ohm	650 W @ 4 Ohm	650 W @ 4 Ohm
Schutzschaltungen Verstärker	Undervoltage-Protection, Thermo-protection, Short-Circuit-Protec-tion, Overcurrent-Protection	Undervoltage-Protection, Thermo-protection, Short-Circuit-Protec-tion, Overcurrent-Protection	Undervoltage-Protection, Ther-moprotection, Short-Circuit-Pro-tection, Overcurrent-Protection
Schutzschaltungen Lautsprecher	Subsonic 24 dB/Okt., Peak-Limiter	Subsonic 24 dB/Okt., Peak-Limiter	Subsonic 24 dB/Okt., Peak-Limiter
Power Consumption 3 A/230 V Nenn-Stromverbrauch nach EN60065	3 A/230 V Nenn-Stromverbrauch nach EN60065	3 A/230 V Nenn-Stromverbrauch nach EN60065
Eingangsempfindlichkeit	+4 dBu @ Gain Centerclick / L5 System Level	+4 dBu @ Gain Centerclick / L5 System Level	+4 dBu @ Gain Centerclick / L5 System Level
Audioanschlüsse	2x XLR-In, 2x XLR-Thru,1x XLR-Mix Out	2x XLR-In, 2x XLR-Thru,1x XLR-Mix Out	2x XLR-In, 2x XLR-Thru,1x XLR-Mix Out
Netzanschluss	1x Kaltgeräteanschluss mit V-Lock Sicherungssystem	1x Kaltgeräteanschluss mit V-Lock Sicherungssystem	1x Kaltgeräteanschluss mit V-Lock Sicherungssystem
Basslautsprecher	1x 12" mit 2,5" Schwingspule, (4 Ohm)	1x 12" mit 2,5" Schwingspule (4 Ohm)	1x 15" mit 3" Schwingspule,(4 Ohm)
Hochtontreiber	1" mit 1,75" Schwingspule, (16 Ohm)	1" mit 1,75" Schwingspule(16 Ohm)	1" mit 1,75" Schwingspule, (16 Ohm)
Horncharakteristik	60°-90° (asymm.) x 55°CD-Horn, drehbar	60° x 40° CD-Horn, drehbar	60°-90° (asymm.) x 55°CD-Horn, drehbar
Trennfrequenz	1,65 kHz, 24 dB/Okt. aktiv	1,65 kHz, 24 dB/Okt. aktiv	1,65 kHz, 24 dB/Okt. aktiv
Hochständerflansch DuoTiltTM 3/7 DuoTiltTM 3/7
Flugpunkte	3x M8	3x M8	3x M8
Griffe	2, integriert	2, integriert	2, integriert
Optionales Zubehör	Schutzhülle, TB-1, AP-8, TiltUnit	Schutzhülle, AP-8, TiltUnit	Schutzhülle, TB-1, AP-8, TiltUnit
Gehäuse	Hybrid (Birke-Multiplex / MDF)	Hybrid (Birke-Multiplex / MDF)	Hybrid (Birke-Multiplex / MDF)
Frontgitter	2 mm Metallgitter mit schwarzem Akustikschaumstoff	2 mm Metallgitter mit schwarzem Akustikschaumstoff	2 mm Metallgitter mit schwarzem Akustikschaumstoff
Oberfläche	Acryllack, schwarz	Acryllack, schwarz	Acryllack, schwarz
Abmessungen (BxHxT)	37 x 66,8 x 36,5 cm	37 x 66,8 x 30 cm	44,9 x 70,8 x 45 cm
	14-9/16 x 26-19/64 x 14-3/8"	14-9/16 x 26-19/64 x 11-13/16"	17-43/64 x 27-7/8 x 17-23/32"
Gewicht	23,9 kg / 52,7 lbs.	21,1 kg / 46,5 lbs.	30,7 kg / 67,7 lbs
