| Tipo di prodotto | Altoparlante attivo 2 vie bi-amplificato |
| Marca | HK Audio |
| Modello | Linear 5 L5 115 FA |
| Risposta in frequenza (±3 dB) | 57 Hz - 18 kHz |
| Risposta in frequenza (-10 dB) | 48 Hz - 20 kHz |
| SPL max (10% THD) | 128 dB (half space) |
| SPL picco (10% THD) | 137 dB (half space) |
| Amplificatore | Classe D, 1000 W (650 W bassi + 350 W alti) |
| Altoparlante dei bassi | 1x 15" con bobina mobile 3" (4 ohm) |
| Driver degli alti | 1" a compressione con bobina 1,75" (16 ohm) |
| Pavillon | CD 60°-90° (asimmetrico) x 55°, rotante |
| Frequenza di crossover | 1,65 kHz, 24 dB/ott. attivo |
| Connettività audio | 2x XLR combo ingresso, 2x XLR thru, 1x XLR mix out |
| Alimentazione | 230 V~, 3 A, con blocco V-Lock |
| Consumo in standby | ~0,25 W/h |
| Dimensioni (L x A x P) | 44,9 x 70,8 x 45 cm |
| Peso | 30,7 kg |
| Materiale del cabinet | Composito (compensato multistrato / MDF) |
| Griglia | Metallica 2 mm con schiuma acustica nera |
| Finitura | Vernice acrilica nera |
| Protezioni | Sottotensione, termica, cortocircuito, sovratensione, subsonico, limitatore di picco |
| Base per asta | DuoTilt™ 3/7° |
| Punti di sospensione | 3x M8 |
| Accessori opzionali | Custodia protettiva, TB-1, AP-8, TiltUnit |
| Manutenzione | Pulizia con panno asciutto solo |
Domande frequenti - Linear 5 L5 115 FA HK AUDIO
Domande degli utenti su Linear 5 L5 115 FA HK AUDIO
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Altoparlante in formato PDF gratuitamente! Trova il tuo manuale Linear 5 L5 115 FA - HK AUDIO e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Linear 5 L5 115 FA del marchio HK AUDIO.
MANUALE UTENTE Linear 5 L5 115 FA HK AUDIO

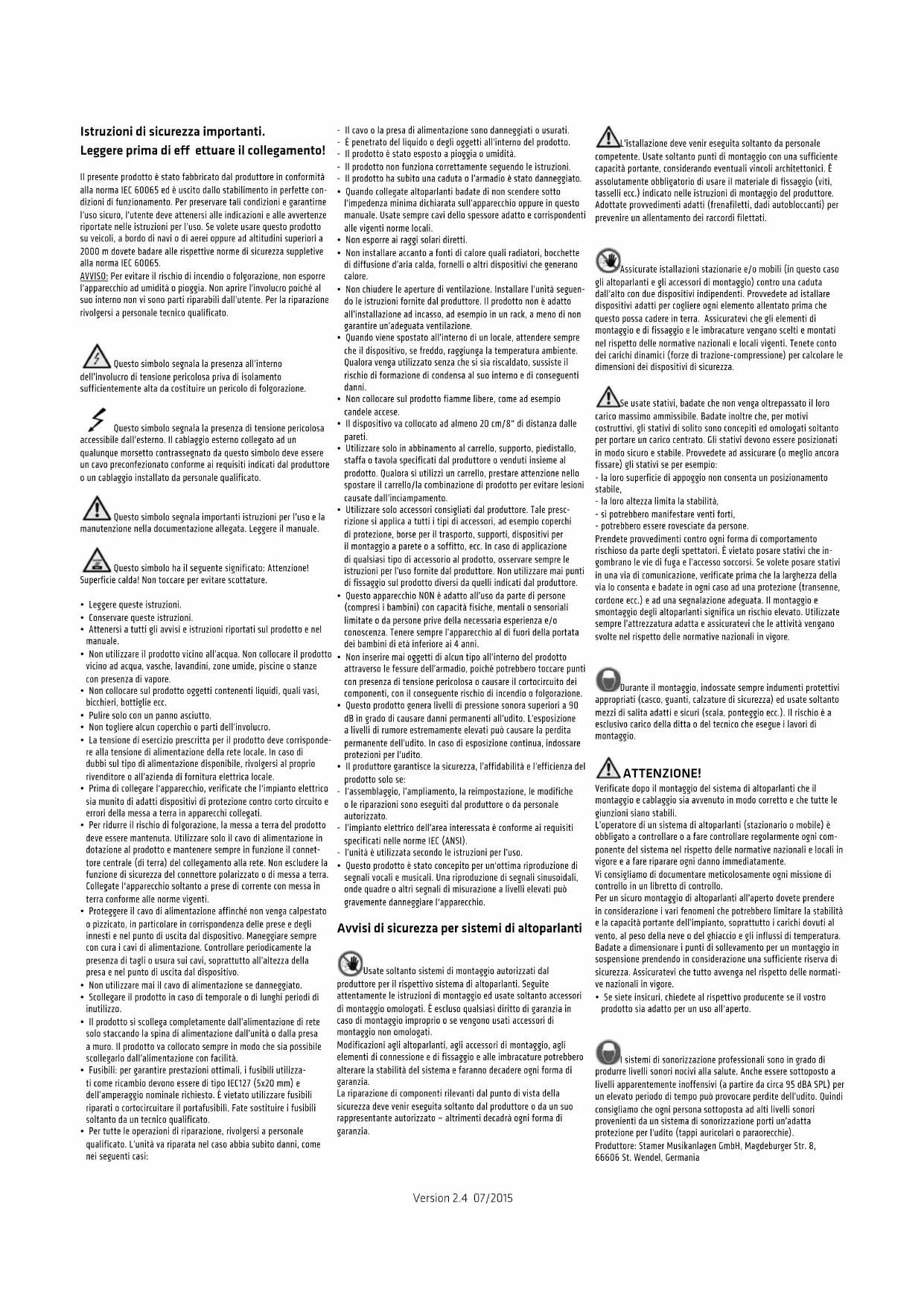

Istruzioni di sicurezza importanti.
Leggere prima di eff ettuare il collegamento!
Il presente prodotto è stato fabbricato dal produttore in conformità alla norma IEC 60065 ed è uscito dallo stabilimento in perfette condizioni di funzionamento. Per preservare tali condizioni e garantire l'uso sicuro, l'utente deve attenersi alle indicazioni e alle avvertenze riportate nelle istruzioni per l'uso. Se volete usare questo prodotto su veicoli, a bordo di navi o di aerei oppure ad altitudini superiori a 2000 m dovete badare alle rispettive norme di sicurezza suppletive alla norma IEC 60065.
AVVISO: Per evitare il rischio di incendio o folgorazione, non esporre l'apparecchio ad umidità o pioggia. Non aprire l'involucro poiché al suo interno non vi sono parti riparabili dall'utente. Per la riparazione rivolgersi a personale tecnico qualificato.
Questo simbolo segnala la presenza all'interno
dell'involucro di tensione pericolosa priva di isolamento sufficientemente alta da costituire un pericolo di folgorazione.
Questo simbolo segnala la presenza di tensione pericolosa
accessibile dall'esterno. Il cablaggio esterno collegato ad un qualunque morsetto contrassegnato da questo simbolo deve essere un cavo preconfezionato conforme ai requisiti indicati dal produttore o un cablaggio installato da personale qualificato.
Questo simbolo segnala importanti istruzioni per l'uso e la
manutenzione nella documentazione allegata. Leggere il manuale.
Questo simbolo ha il seguente significato: Attenzione!
Superficie calda! Non toccare per evitare scottature.
- Leggere queste istruzioni.
- Conservare queste istruzioni.
- Attenersi a tutti gli avvisi e istruzioni riportati sul prodotto e nel manuale.
- Non utilizzare il prodotto vicino all'acqua. Non collocare il prodotto vicino ad acqua, vasche, lavandini, zone umide, piscine o stanze con presenza di vapore.
- Non collocare sul prodotto oggetti contenenti liquidi, quali vasi, bicchieri, bottiglie ecc.
• Pulire solo con un panno asciutto.
- Non togliere alcun coperchio o parti dell'involucro.
- La tensione di esercizio prescritta per il prodotto deve corrispondere alla tensione di alimentazione della rete locale. In caso di dubbi sul tipo di alimentazione disponibile, rivolgersi al proprio rivenditore o all'azienda di fornitura elettrica locale.
- Prima di collegare l'apparecchio, verificate che l'impianto elettrico sia munito di adatti dispositivi di protezione contro corto circuito e errori della messa a terra in apparecchi collegati.
- Per ridurre il rischio di folgorazione, la messa a terra del prodotto deve essere mantenuta. Utilizzare solo il cavo di alimentazione in dotazione al prodotto e mantenere sempre in funzione il connettore centrale (di terra) del collegamento alla rete. Non escludere la funzione di sicurezza del connettore polarizzato o di messa a terra. Collegate l'apparecchio soltanto a prese di corrente con messa in terra conforme alle norme vigenti.
- Proteggere il cavo di alimentazione affinché non venga calpestato o pizzicato, in particolare in corrispondenza delle prese e degli innesti e nel punto di uscita dal dispositivo. Maneggiare sempre con cura i cavi di alimentazione. Controllare periodicamente la presenza di tagli o usura sui cavi, soprattutto all'altezza della presa e nel punto di uscita dal dispositivo.
• Non utilizzare mai il cavo di alimentazione se danneggiato.
- Scollegare il prodotto in caso di temporale o di lunghi periodi di inutilizzo.
- Il prodotto si scollega completamente dall'alimentazione di rete solo staccando la spina di alimentazione dall'unità o dalla presa a muro. Il prodotto va collocato sempre in modo che sia possibile scollegarlo dall'alimentazione con facilità.
- Fusibili: per garantire prestazioni ottimali, i fusibili utilizzati come ricambio devono essere di tipo IEC127 (5x20 mm) e dell'amperaggio nominale richiesto. È vietato utilizzare fusibili riparati o cortocircuitare il portafusibili. Fate sostituire i fusibili soltanto da un tecnico qualificato.
- Per tutte le operazioni di riparazione, rivolgersi a personale qualificato. L'unità va riparata nel caso abbia subito danni, come nei seguenti casi:
- Il cavo o la presa di alimentazione sono danneggiati o usurati.
- È penetrato del liquido o degli oggetti all'interno del prodotto.
- Il prodotto è stato esposto a pioggia o umidità.
- Il prodotto non funziona correttamente seguendo le istruzioni.
- Il prodotto ha subito una caduta o l'armadio è stato danneggiato.
- Quando collegate altoparlanti badate di non scendere sotto l'impedenza minima dichiarata sull'apparecchio oppure in questo manuale. Usate sempre cavi dello spessore adatto e corrispondenti alle vigenti norme locali.
• Non esporre ai raggi solari diretti.
- Non installare accanto a fonti di calore quali radiatori, bocchette di diffusione d'aria calda, fornelli o altri dispositivi che generano calore.
- Non chiudere le aperture di ventilazione. Installare l'unità seguendo le istruzioni fornite dal produttore. Il prodotto non è adatto all'installazione ad incasso, ad esempio in un rack, a meno di non garantire un'adeguata ventilazione.
- Quando viene spostato all'interno di un locale, attendere sempre che il dispositivo, se freddo, raggiunga la temperatura ambiente. Qualora venga utilizzato senza che si sia riscaldato, sussiste il rischio di formazione di condensa al suo interno e di conseguenti danni.
- Non collocare sul prodotto fiamme libere, come ad esempio candele accese.
- Il dispositivo va collocato ad almeno 20 cm/8" di distanza dalle pareti.
- Utilizzare solo in abbinamento al carrello, supporto, piedistallo, staffa o tavola specificati dal produttore o venduti insieme al prodotto. Qualora si utilizzi un carrello, prestare attenzione nello spostare il carrello/la combinazione di prodotto per evitare lesioni causate dall'inciampamento.
- Utilizzare solo accessori consigliati dal produttore. Tale prescrizione si applica a tutti i tipi di accessori, ad esempio coperchi di protezione, borse per il trasporto, supporti, dispositivi per il montaggio a parete o a soffitto, ecc. In caso di applicazione di qualsiasi tipo di accessorio al prodotto, osservare sempre le istruzioni per l'uso fornite dal produttore. Non utilizzare mai punti di sificia, e da studa di cui gli indizi edetti
- Questo apparecchio NON è adatto all'uso da parte di persone (compresi i bambini) con capacità fisiche, mentali o sensoriali limitate o da persone prive della necessaria esperienza e/o conoscenza. Tenere sempre l'apparecchio al di fuori della portata dei bambini di età inferiore ai 4 anni.
- Non inserire mai oggetti di alcun tipo all'interno del prodotto attraverso le fessure dell'armadio, poiché potrebbero toccare punti con presenza di tensione pericolosa o causare il cortocircuito dei componenti, con il conseguente rischio di incendio o folgorazione.
- Questo prodotto genera livelli di pressione sonora superiori a 90 dB in grado di causare danni permanenti all'udito. L'esposizione a livelli di rumore estremamente elevati può causare la perdita permanente dell'udito. In caso di esposizione continua, indossare protezioni per l'udito.
- Il produttore garantisce la sicurezza, l'affidabilità e l'efficienza del prodotto solo se:
- l'assemblaggio, l'ampliamento, la reimpostazione, le modifiche o le riparazioni sono eseguiti dal produttore o da personale autorizzato.
- l'impianto elettrico dell'area interessata è conforme ai requisiti specificati nelle norme IEC (ANSI).
- l'unità è utilizzata secondo le istruzioni per l'uso.
- Questo prodotto è stato concepito per un'ottima riproduzione di segnali vocali e musicali. Una riproduzione di segnali sinusoidali, onde quadre o altri segnali di misurazione a livelli elevati può gravemente danneggiare l'apparecchio.
Avvisi di sicurezza per sistemi di altoparlanti
Usate soltanto sistemi di montaggio autorizzati dal ore per il rispettivo sistema di altoparlanti. Seguite mente le istruzioni di montaggio ed usate soltanto accessoriaggio omologati. È escluso qualsiasi diritto di garanzia in montaggio improprio o se vengono usati accessori di gio non omologati.
Modificazioni agli altoparlanti, agli accessori di montaggio, agli elementi di connessione e di fissaggio e alle imbracature potrebbero alterare la stabilità del sistema e faranno decadere ogni forma di garanzia.
La riparazione di componenti rilevanti dal punto di vista della sicurezza deve venir eseguita soltanto dal produttore o da un suo rappresentante autorizzato – altrimenti decadrà ogni forma di garanzia.
L'installazione deve venir eseguita soltanto da personale
competente. Usate soltanto punti di montaggio con una sufficiente capacità portante, considerando eventuali vincoli architettonici. È assolutamente obbligatorio di usare il materiale di fissaggio (viti, tasselli ecc.) indicato nelle istruzioni di montaggio del produttore. Adottate provvedimenti adatti (frenafiletti, dadi autobloccanti) per prevenire un allentamento dei raccordi filettati.
Assicurate installazioni stazionarie e/o mobili (in questo caso parlanti e gli accessori di montaggio) contro una caduta, come con due dispositivi indipendenti. Provedete ad installare relativi adatti per cogliere ogni elemento allentato prima che possa cadere in terra. Assicuratevi che gli elementi di reggio e di fissaggio e le imbracature vengano scelti e montati, netto delle normative nazionali e locali vigenti. Tenete conto i chi dinamici (forze di trazione-compressione) per calcolare lezioni dei dispositivi di sicurezza.
Se usate stativi, badate che non venga oltrepassato il loro massimo ammissibile. Badate inoltre che, per motivi stativi, gli stativi di solito sono concepiti ed omologati soltanto, stare un carico centrato. Gli stativi devono essere posizionati o sicuro e stabile. Provvedete ad assicurare (o meglio ancora) gli stativi se per esempio:
- la loro superficie di appoggio non consenta un posizionamento stabile,
- la loro altezza limita la stabilità,
- si potrebbero manifestare venti forti,
- potrebbero essere rovesciate da persone.
Prendete provvedimenti contro ogni forma di comportamento rischioso da parte degli spettatori. È vietato posare stativi che ingombrano le vie di fuga e l'accesso soccorsi. Se volete posare stativi in una via di comunicazione, verificate prima che la larghezza della via lo consenta e badate in ogni caso ad una protezione (transenne, cordone ecc.) e ad una segnalazione adeguata. Il montaggio e smontaggio degli altoparlanti significa un rischio elevato. Utilizzate sempre l'attrezzatura adatta e assicuratevi che le attività vengano svolte nel rispetto delle normative nazionali in vigore.
Durante il montaggio, indossate sempre indumenti protettivi riati (casco, guanti, calzature di sicurezza) ed usate soltanto di salita adatti e sicuri (scala, ponteggio ecc.). Il rischio è a vo carico della ditta o del tecnico che esegue i lavori di ggio.
ATTENZIONE!
Varificate dopo il montaggio del sistema di altoparlanti che il montaggio e cablaggio sia avvenuto in modo corretto e che tutte le giunzioni siano stabili.
L'operatore di un sistema di altoparlanti (stazionario o mobile) è obbligato a controllare o a fare controllare regolarmente ogni componente del sistema nel rispetto delle normative nazionali e locali in vigore e a fare riparare ogni danno immediatamente.
Vi consigliamo di documentare meticolosamente ogni missione di controllo in un libretto di controllo.
Per un sicuro montaggio di altoparlanti all'aperto dovete prendere in considerazione i vari fenomeni che potrebbero limitare la stabilità e la capacità portante dell'impianto, soprattutto i carichi dovuti al vento, al peso della neve o del ghiaccio e gli influssi di temperatura. Badate a dimensionare i punti di sollevamento per un montaggio in sospensione prendendo in considerazione una sufficiente riserva di sicurezza. Assicuratevi che tutto avvenga nel rispetto delle normative nazionali in vigore.
- Se siete insicuri, chiedete al rispettivo producente se il vostro prodotto sia adatto per un uso all'aperto.
I sistemi di sonorizzazione professionali sono in grado di re livelli sonori nocivi alla salute. Anche essere sottoposto a apparentemente inoffensivi (a partire da circa 95 dBA SPL) per eato periodo di tempo può provocare perdite dell'udito. Quindi diamo che ogni persona sottoposta ad alti livelli sonori dienti da un sistema di sonorizzazione porti un'adatta ione per l'udito (tappi auricolari o paraorecchie).
Produttore: Stamer Musikanlagen GmbH, Magdeburger Str. 8, 66606 St. Wendel, Germania

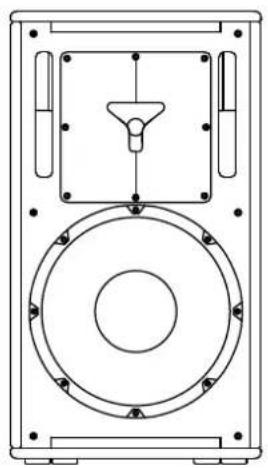

LINEAR 5
Benvenuti nella famiglia HK AUDIO!
Grazie per aver scelto un prodotto di marca concepito e fabbricato nella nostra casa secondo i nostri meticolosi criteri di qualità.
Anche se siete un utente esperto di sistemi di sonorizzazione - questo prodotto vi off rirà alcuni aspetti che saranno nuovi per voi. Per questo vi preghiamo di non ignorare questo manuale e di conservarlo in un luogo sicuro per averlo sempre a disposizione.
Vi auguriamo il migliore suono in qualsiasi situazione!
Il vostro team HK Audio
Garanzia
Registrate ogni singolo diff usore attivo LINEAR 5 per ottenere gratis un prolungamento del periodo di garanzia fi no a 5 anni! Il modo più veloce e confortevole: la registrazione on line sul nostro sito www.hkaudio.com. Se non avete la possibilità di registrarvi on line vi preghiamo di completare la cartolina di garanzia inclusa e di spedircela per posta o per fax.
La registrazione è valida soltanto se la cartolina di registrazione riempita ci verrà spedita entro 30 giorni dalla data di acquisto oppure se in questo periodo avverrà la registrazione on line.
Oltre a scopi di garanzia, la registrazione serve a darci un'idea su come e dove i nostri prodotti vengono utilizzati. Queste informazioni ci saranno utili per sviluppare nuovi prodotti. Le vostre indicazioni sono naturalmente coperte dalla segretezza dei dati.
Grazie!
HK AUDIO
Technischer Service (servizio tecnico)
Postfach 1509
66959 St. Wendel, Germania
Fax: +49 6851 905 100

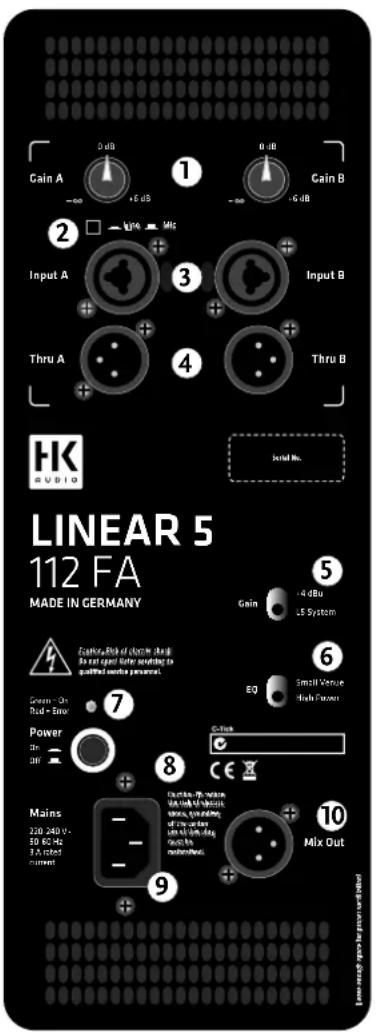

1 Elementi di Controllo
Controllo per regolare il livello d'ingresso degli ingressi (Input A /B).
2 Selettore Mic/Line (soltanto Input A)
Se volete collegare un microfono, scegliete la sensibilità adatta mettendo il selettore su „Mic“. Questo alza la sensibilità d'ingresso dell'Input A di 30 dB – il valore ottimo per segnali di microfono.
3 Input A/B
Presa d'ingresso combo XLR/jack, bilanciata elettronicamente, per collegare fonti di segnale.
4 Through A/B
Uscita parallela per un bypass dei segnali d'ingresso dei rispettivi Input A/B.
5 Selettore Gain
Selettore per scegliere la sensibilità d'ingresso dei due ingressi (Input A/B) a seconda della fonte di segnale che volete collegare. Esistono due modi: „+4 dBu” risp. „L5 System“. Il modo „L5 System“ garantisce un'armonia perfetta con altri componenti della serie LINEAR, se mettete i controlli Gain A e Gain B sulla posizione mezzogiorno (0db/centerclick).
6 EQ
• L5 112 FA / L5 115 FA
Equalizzatore a due filtri (High Power/Small Venue), concepito per varie situazioni di utilizzo. Il filtro „High Power“ permette di usufruire tutta la potenza e portata del diffusore per situazioni che richiedono la massima pressione sonora. Il filtro „Small Room“ invece permette di adattare le caratteristiche sonori del diffusore a locali piccoli e medi per ottenere una riproduzione fedele, dinamica e trasparente - comparabile ad un grande monitor da studio di registrazione.
• L5 112 XA
Selettore per scegliere la risposta in frequenza del diffusore attivo L5 112 XA a seconda della situazione d'uso. Potete usare il diffusore sia come satellite oppure come monitor (in posizione orizzontale): con „Flat/Top“ scegliete una risposta lineare per l'uso come satellite con un subwoofer addizionale oppure per l'uso solitario (standalone) - con „Monitor“ invece, le frequenze alte vengono accentuate un po' al fine di ottenere un diffusore monitor capace da imporsi sul palcoscenico anche in situazioni con volumi molto alti.
7 Indicatore status
Spia led bicolore che indica lo stato del diffusore attivo LINEAR 5 (verde = power on, rosso = limite/errore). Un breve lampeggiare rosso della spia indica i peak di segnale trattati dal limiter.
Attenzione! Se il led dell'indicatore status si illumina permanentemente in rosso, il sistema viene sovraccaricato. In questo caso dovete ridurre il livello del segnale! Se invece il led dell'indicatore status si illumina permanentemente in rosso senza che sia presente un segnale, è avvenuto un errore.
8 Interruttore Power
Interruttore d'alimentazione per attivare/disattivare i diffusori attivi LINEAR 5. L'indicatore status si illumina in verde quando il diffusore è attivato. Attenzione! Dal momento che un cavo d'alimentazione viene collegato al diffusore attivo LINEAR 5, il diffusore si trova nel modo standby. Nel modo standby, i diffusori attivi LINEAR 5 consumano circa 0,25 Watt all'ora.
9 Mains
Collegate questa presa alla corrente usando il cavo d'alimentazione contenuto nella confezione.
Nota: Tutti i diffusori attivi LINEAR 5 sono muniti di prese d'alimentazione ad alta sicurezza V-Lock. In combinazione con un opzionale cavo d'alimentazione pressa e rilascia (VOLEX o simile) viene impedito un disimpegno involontario del cavo d'alimentazione.
10 Mix Out
Uscita XLR bilanciata per un bypass del segnale cumulativo degli due ingressi (Input A/B). Il segnale cumulativo viene regolato con il controllo Gain A e il selettore Mic/Line per l'ingresso A e con il controllo Gain B per l'ingresso B.
2 Collegamenti e connessione dei cavi
Collegate i cavi di segnale provenienti dalla vostra fonte di segnale (Monitor Out, Line Out o simili) agli ingressi bilanciati Input A/B utilizzando un cavo di microfono XLR/jack. Se volete collegare il vostro microfono direttamente al diff usore attivo LINEAR 5 (senza usare un mixer), collegatelo all'ingresso bilanciato Input A e mettete il selettore Mic/Line sulla posizione Mic. Usate anche in questo caso un cavo di microfono bilancato XLR/jack.
3 Messa in funzione
- Verifi cate che il diff usore attivo LINEAR 5 sia disattivato.
Attenzione! Assicuratevi che la tensione della rete alla quale vi volete collegare corrisponda al valore indicato sul diff usore attivo LINEAR 5. Collegando il LINEAR 5 ad una tensione non adatta rischiate di distruggere l'elettronica dell'impianto.
• Chiudete i controlli Gain (Gain A/Gain B) girandoli in senso antiorario. - Prima di collegare un segnale line, assicuratevi che tutti i componenti collegati siano stati attivati. Vale a dire, sia il mixer, sia ogni fonte di segnale collegata al mixer come tastiere, amplifi catori per strumenti, processori di segnale ecc. devono essere accesi. Verifi cate che il selet tore Mic/Line del diff usore attivo LINEAR 5 sia messo sulla posi zione giusta (Standard = Line). Badate di attivare il diff usore attivo LINEAR 5 sempre come ultimo, vale a dire dopo aver attivato tutti i componenti di periferia, e di disattivarlo sempre prima di disattivare questi.
- Dopo aver azionato l'interruttore di alimentazione, l'aeratore si accende per un breve periodo di circa 5 secondi (check-up del sistema). L'aeratore si attiva automaticamente quando l'unità raggiunge la temperatura di soglia. Si attiva soltanto a livelli di volume molto elevati e si regola a seconda della temperatura. Durante il check-up del sistema, l'indicatore di stato si illumina in rosso - per poi illuminarsi in verde se non sono presenti degli errori e se il sistema viene alimentato con corrente.
- Girate i controlli Gain sulla posizione mezzogiorno (0 db/Centerclick). Se utilizzate un mixer per controllare il diff usore attivo LINEAR 5, vi consigliamo di lasciare il controllo Gain in questa posizione. Se volete collegare un lettore CD o una tastiera, conviene di girare il controllo Gain nel senso orario a seconda del livello del segnale per ottenere un massimo volume.
4 Regolazioni
• Regolazione del volume coi controlli Gain
Il controllo serve – in combinazione col selettore Mic/Line (soltanto Input A) – a regolare la sensibilità d'ingresso adatta per segnali line oppure segnali di microfono. Se si fanno presenti distorsioni o saturazioni, dovete ridurre il segnale di uscita della fonte di segnale.
5 Orientazione

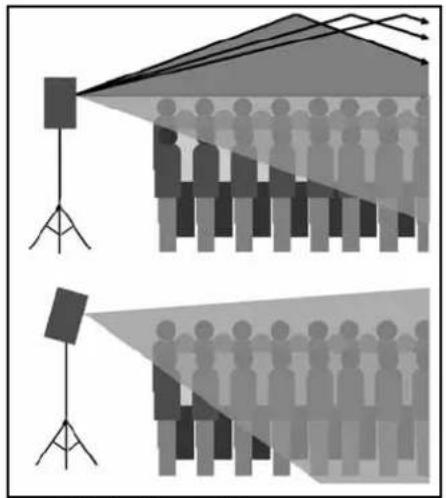

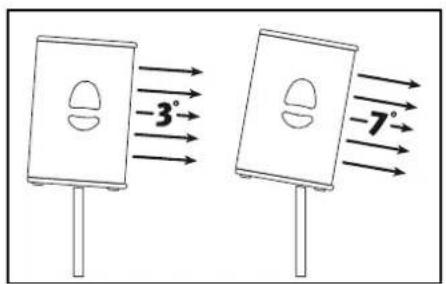

HK Audio DuoTilt™ 3/7 con L5 112 FA/ L5 115 FA /L5 112 XA
La flangia di supporto HK Audio DuoTilt™ 3/7 permette di orientare il diffusore attivo LINEAR 5 per evitare o diminuire indesiderate rifl essioni sonore della soffitta. Con la flangia anteriore del DuoTilt™, inclinate il cabinet di 3°, con la fl angia posteriore di 7°.
Se volete montare il diff usore attivo LINEAR 5 su uno stativo di supporto esteso oppure su un'asta, vi consigliamo di scegliere l'angolo di 7°. Questo angolo conviene sopratutto quando il pubblico non è troppo numeroso e quando si trova in diretta vicinanza dei diff usori. Per un grande pubblico che si trova assai distante dagli altoparlanti, conviene scegliere l'angolo di 3° del DuoTilt™.


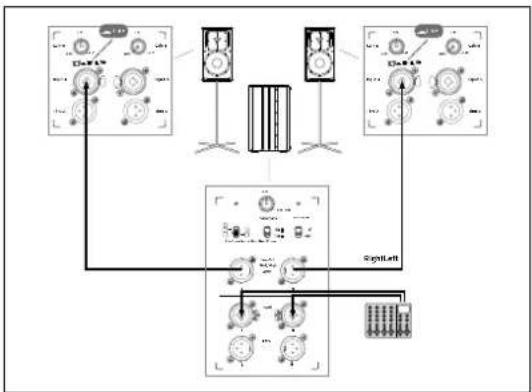

-3° -7°6 Applicazioni
Vedi nell'appendice a partire da pagina 32
7 Caratteristiche tecniche
| Modello L5 112 FA L5 112 XA L5 115 FA | |||
| Risposta in frequenza +/-3 dB 64 Hz - 18 kHz 100 Hz - 18 kHz 57 Hz - 18 kHz | |||
| Risposta in frequenza -10 dB 57 Hz - 20 kHz 72 Hz - 20 kHz 48 Hz - 20 kHz | |||
| Sensibilità HF, 1W/1m 110 dB full space,116 dB half space | 110 dB full space,116 dB half space | 110 dB full space,116 dB half space | |
| Sensibilità LF, 1W/1m 98 dB full space,104 dB half space | 98 dB full space,104 dB half space | 100 dB full space,106 dB half space | |
| Max. SPL@10% THD 127dB half space 128 dB half space | |||
| Max. SPL Peak@10% THD 135 dB half space 136 dB half space 137 dB half space | |||
| Max. SPL Calc. | 137 dB half space | 137 dB half space | 138 dB half space |
| Amplificatore/tipo | Class D - Biamped | Class D - Biamped | Class D - Biamped |
| Potenza di uscita dell'amplificatore | 1000 W | 1000 W | 1000 W |
| Amplificatore driver 350 W @ 4 Ohm 350 W @ 4 Ohm 350 W @ 4 Ohm | |||
| Amplificatore woofer | 650 W @ 4 Ohm | 650 W @ 4 Ohm | 650 W @ 4 Ohm |
| Circuiti di protezione dell'amplificatore | Undervoltage-Protection, Thermo-protection, Short-Circuit-Protec-tion, Overcurrent-Protection | Undervoltage-Protection, Thermo-protection, Short-Circuit-Protec-tion, Overcurrent-Protection | Undervoltage-Protection, Ther-moprotection, Short-Circuit-Pro-tection, Overcurrent-Protection |
| Circuiti di protezione degli altoparlanti | Subsonic 24 dB/0kt., Peak-Limiter | Subsonic 24 dB/0kt., Peak-Limiter | Subsonic 24 dB/0kt., Peak-Limiter |
| Corrente assorbita | 3 A/230 V corrente nominale assor-bita conforme a EN60065 | 3 A/230 V corrente nominale assor-bita conforme a EN60065 | 3 A/230 V corrente nominale assorbita conforme a EN60065 |
| Sensibilità d'ingresso | +4 dBu @ Gain Centerclick / L5 System Level | +4 dBu @ Gain Centerclick / L5 System Level | +4 dBu @ Gain Centerclick / L5 System Level |
| Collegamenti audio | 2x XLR-In, 2x XLR-Thru,1x XLR-Mix Out | 2x XLR-In, 2x XLR-Thru,1x XLR-Mix Out | 2x XLR-In, 2x XLR-Thru,1x XLR-Mix Out |
| Alimentazione | 1 x cavo d'alimentazione con sistema di sicurezza V-Lock | 1 x cavo d'alimentazione con sistema di sicurezza V-Lock | 1 x cavo d'alimentazione con sistema di sicurezza V-Lock |
| Altoparlante bassi | 1x 12" con bobina 2,5" (4 Ohm) | 1x 12" con bobina 2,5" (4 Ohm) | 1x 15" con bobina 3" (4 Ohm) |
| Driver acuti | 1" con bobina 1,75" (16 Ohm) | 1" con bobina 1,75" (16 Ohm) | 1" con bobina 1,75" (16 Ohm) |
| Caratteristiche della tromba | 60°-90° (asimmetrici.) x 55° tromba-CD, girabile | 60° x 40° tromba-CD, girabile | 60°-90° (asimmetrico) x 55° tromba-CD, girabile |
| Frequenza di separazione | 1,65 kHz, 24 dB/ ottava attiva | 1,65 kHz, 24 dB/ ottava attiva | 1,65 kHz, 24 dB/ ottava attiva |
| Flangia di supporto satellite | DuoTiltTM 3/7 DuoTiltTM 3/7 DuoTiltTM 3/7 | ||
| Punti da rigging | 3x M8 | 3x M8 | 3x M8 |
| Manici | 2, integrati | 2, integrati | 2, integrati |
| Accessori opzionali | Custodia di protezione, TB-1, AP-8, TiltUnit | Custodia di protezione, AP-8, TiltUnit | Custodia di protezione, TB-1, AP-8, TiltUnit |
| Custodia | Ibrida (compensato in betulla) | Ibrida (compensato in betulla) | Ibrida (compensato in betulla) |
| Griglia frontale | Griglia in metallo 2 mm con plastico espanso speciale nero | Griglia in metallo 2 mm con plastico espanso speciale nero | Griglia in metallo 2 mm con plastico espanso speciale nero |
| Superficie | Smalto acrilico, nero | Smalto acrilico, nero | Smalto acrilico, nero |
| Dimensioni (L x A x P) | 37 x 66,8 x 36,5 cm | 37 x 66,8 x 30 cm | 44,9 x 70,8 x 45 cm |
| 14-9/16 x 26-19/64 x 14-3/8" | 14-9/16 x 26-19/64 x 11-13/16" | 17-43/64 x 27-7/8 x 17-23/32" | |
| Peso | 23,9 kg / 52,7 lbs. | 21,1 kg / 46,5 lbs. | 30,7 kg / 67,7 lbs |
