BEDIENUNGSANLEITUNG Linear 5 MK II Lounge Pack HK AUDIO

Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen!

Dieses Produkt wurde gemäß IEC 62368-1 hergestellt und hat das Werk in einem sicheren, betriebsfähigen Zustand verlassen. Um diesen Zustand zu erhalten und um einen gefahrlosen Betrieb zu gewährleisten, ist es notwendig, dass der Benutzer die Empfehlungen und Warnhinweise befolgt, die in der Betriebsanleitung zu finden sind Bei Einsatz dieses Produktes in Fahrzeugen, Schiffen oder Flugzeugen, oder in Höhen oberhalb 2000 m Meereshöhe müssen die entsprechenden Sicherheitsstandards zusätzlich zur IEC 62368-1 beachtet werden. WARNING: Um das Risiko von Feuer oder Stromschlag zu verhüten, darf dieses Gerät nicht Feuchtigkeit oder Regen ausgesetzt werden. Öffnen Sie das Gehäuse nicht – im Inneren gibt es keine Bauteile, die vom Benutzer wartbar sind. Die Wartung darf nur von einem qualifiziertem Kundendienst durchgeführt werden.

Dieses Symbol, wo immer es erscheint, warnt Sie vor her, nicht isolierter Spannung im Gehäuse – Spannung, die erweise genügt, eine Stromschlaggefahr darzustellen.

dieses Symbol, wo immer es erscheint, warnt Sie vor außen scher, gefährlicher Spannung. Eine Verbindung zu jeder ssklemme, die mit diesem Symbol versehen ist, darf nur mit oniertem Kabel hergestellt werden, dass den Empfehlungen tellers genügt, oder mit Kabel, das von qualifiziertem Personal t wurde.

Dieses Symbol, wo immer es erscheint, macht Sie auf wichtige ngs- und Wartungsanweisungen aufmerksam, die in den Unterlagen zu finden sind. Bitte lesen Sie das Handbuch.

Dieses Symbol, wo immer es erscheint, sagt Ihnen: Vorsicht! perfläche! Um Verbrennungen zu vermeiden, nicht anfassen.

Elektro- und Elektronikgeräte einschließlich Batterien sind nt vom Hausmüll über offizielle Sammelstellen fachgerecht zu gen.

Bitte lesen Sie diese Anweisungen. Bewahren Sie diese sungen auf. Befolgen Sie alle Warnhinweise und Anweisungen im Gerät und in dieser Anleitung.

• Benutzen Sie dieses Gerät nicht in der Nähe von Wasser. Stellen Sie das Gerät nicht in der Nähe von Wasser, Badewannen, Waschbecken, Küchenspülen, nassen Stellen, Schwimmbecken oder in feuchten Räumen auf.
• Stellen Sie keine Gefäße, wie Vasen, Gläser, Flaschen usw., die Flüssigkeiten enthalten, auf das Gerät.
• Reinigen Sie das Gerät nur mit einem trockenen Tuch.
• Entfernen Sie keine Abdeckungen oder Teile des Gehäuses.
• Die auf dem Gerät angegebene Betriebsspannung muss mit der örtlichen Spannung der Netzstromversorgung übereinstimmen. Wenn Sie sich nicht sicher sind, welche Spannung in Ihrem Netz zur Verfügung steht, konsultieren Sie bitte Ihren Händler oder den örtlichen Stromversorger.
• Stellen Sie vor Anschluss des Gerätes unbedingt sicher, dass die Netz versorgungsinstallation über ausreichende Schutz einrichtungen gegen Kurzschluss und Erdungsfehler angeschlossener Geräte verfügt.
• Um das Risiko eines Stromschlags zu verringern, muss die Erdung des Gerätes beibehalten werden. Verwenden Sie nur das mitgelieferte Stromführungskabel und behalten Sie die Funktion der seitlichen, geerdeten Schutzkontakte des Netzanschlusses immer aufrecht. Stellen Sie sicher, dass das Gerät nur an Steckdosen angeschlossen wird, die über eine ordnungsgemäß funktionierende Schutzerde verfügen.
• Schützen Sie das Stromführungskabel vor Betreten und Quetschen, besonders in der Nähe der Stecker, Gerätesteckdosen – und dort, wo sie am Gerät austreten! Stromführungskabel sollten immer vorsichtig behandelt werden. Kontrollieren Sie die Stromführungskabel in regelmäßigen Abständen auf Einschnitte und Anzeichen von Abnutzung, besonders in der Nähe des Steckers und an der Verbindung zum Gerät.
• Benutzen Sie niemals ein beschädigtes Stromführungskabel.
• Ziehen Sie bei Gewittern den Stecker des Gerätes und wenn das Gerät über einen längeren Zeitraum nicht benutzt wird.

• Dieses Gerät wird nur vollständig von Stromnetz getrennt, wenn der Stecker vom Gerät oder aus der Steckdose gezogen wird. Das Gerät sollte so aufgestellt werden, dass das Trennen vom Stromnetz leicht möglich ist.

• Sicherungen dürfen nur von qualifiziertem Personal gewechselt werden, und nur unter Verwendung des korrekten Typs und Nennwerts.

• Alle Wartungsarbeiten sollten nur von qualifiziertem Personal ausgeführt werden. Wartung ist notwendig, wenn das Gerät auf irgendeine Weise beschädigt wurde, wie zum Beispiel:
• Wenn das Stromführungskabel oder der Stecker beschädigt oder abgenutzt ist.

- Wenn Flüssigkeit oder Gegenstände in das Gerät gelangt sind.

- Wenn das Gerät Regen oder Feuchtigkeit ausgesetzt war.

- Wenn das Gerät nicht ordnungsgemäß funktioniert, obwohl die Bedienungsanleitung beachtet wurde.

- Wenn das Gerät hingefallen ist oder das Gehäuse beschädigt wurde.

- Beim Anschluss von Lautsprechern an dieses Gerät darf die auf dem Gerät oder in dieser Anleitung angegebene Mindestimpedanz nicht unterschritten werden. Die verwendeten Kabel müssen entsprechend den lokalen Regelungen über einen ausreichenden Querschnitt verfügen.

- Halten Sie das Gerät vom Sonnenlicht fern.

- Installieren Sie das Gerät nicht in der Nähe von Wärmequellen, wie zum Beispiel Heizkörper, Heizregister, Öfen oder anderen Geräten, die Hitze erzeugen.

- Dieses Gerät wurde für die Verwendung in gemäßigten Klimazonen entwickelt. Nicht geeignet zur Verwendung in tropischen Klimazonen.

- Verstopfen Sie nicht die Lüftungsöffnungen. Installieren Sie das Gerät entsprechend der Anleitung des Herstellers. Das Gerät darf nicht eingebaut werden – wie zum Beispiel in einen Gestellrahmen, es sei denn, dass für angemessene Belüftung gesorgt wird.

- Ein kaltes Gerät sollte immer auf die Umgebungstemperatur erwärmt werden, wenn es in einen Raum transportiert wird. Es könnte sich Kondensation im Inneren bilden, die das Gerät beschädigt, wenn es ohne vorherige Erwärmung benutzt wird.

- Stellen Sie keine offenen Flammen, wie brennende Kerzen, auf das Gerät.

- Das Gerät sollte mindestens 20 cm von Wänden aufgestellt werden. - Das Gerät darf nur mit Rollwagen, Ständern, Stativen, Tischen oder Halterungen benutzt werden, die vom Hersteller spezifiziert sind oder zusammen mit dem Gerät verkauft wurden. Wenn ein Rollwagen benutzt wird, seien Sie vorsichtig, wenn Sie die Rollwagen/Geräte-Kombination transportieren, um Verletzungen durch Umkippen zu vermeiden.

- Verwenden Sie nur Zubehör, das vom Hersteller empfohlen ist. Das gilt für alle Arten von Zubehör, wie zum Beispiel Schutzabdeckungen, Transporttaschen, Ständer sowie Wand- und Deckenhalterungen. Wenn Sie irgendein Zubehör am Gerät anbringen, befolgen Sie immer die Anleitungen des Herstellers. Benutzen Sie nur die Befestigungspunkte des Geräts, die vom Hersteller vorgesehen sind.

- Dieses Gerät ist NICHT geeignet für eine Person oder Personen (ein schließlich Kindern) mit eingeschränkten physischen, sensorischen und geistigen Fähigkeiten, oder für Personen mit unzulänglicher Erfahrung und/oder Fachkenntnis, um solch ein Gerät zu bedienen. Kinder unter 4 Jahren sollten stets von diesem Gerät fern gehalten werden.

- Es sollten keinerlei Gegenstände durch die Gehäuseschlitze eingeführt werden, da dadurch gefährliche, spannungsführende Bauteile berührt oder kurzgeschlossen werden können. Dies könnte zu einer Feuer- oder Stromschlaggefahr führen.

- Dieses Gerät ist imstande, Schalldruckpegel von mehr als 90 dB zu produzieren. Dies könnte zu einem dauerhaften Hörschaden führen! Eine Belastung durch extrem hohe Geräuschpegel kann zu einem dauerhaften Gehörverlust führen. Bei einer anhaltenden Belastung durch solch hohe Pegel sollte ein Gehörschutz getragen werden.

- Der Hersteller gewährleistet die Sicherheit, Zuverlässigkeit und Leistung des Gerätes nur unter folgenden Voraussetzungen:

- Einbau, Erweiterung, Neueinstellung, Modifikationen oder Reparaturen werden vom Hersteller oder autorisiertem Personal ausgeführt. - Die elektrische Installation des betreffenden Bereiches entspricht den Anforderungen der IEC (ANSI) Maßgaben.

- Das Gerät wird entsprechend der Bedienungsanleitung benutzt.

- Dieses Produkt ist auf die Verwendung mit Musik- und Sprach-signalen optimiert. Verwendung mit Sinus-, Rechteck- oder anderen Mess-Signalen bei höherem Pegel kann zu ernsten Beschädigungen des Geräts führen.

Allgemeine Sicherheitshinweise für Lautsprechersysteme

Befestigungssysteme dürfen ausschließlich für die vom Hersteller freigegebenen Lautsprechersysteme und mit dem in der Montageanleitung genannten Montage-Zubehör verwendet werden. Die Montagehinweise des Herstellers sind dabei unbedingt zu beachten. Bei unsachgemäßer Montage bzw. Verwendung von nicht freigegebenem Montage-Zubehör kann die angegebene Belastung nicht garantiert und keinerlei Haftung seitens des Herstellers übernommen werden.

Sollten Änderungen an Lautsprechern, an Montage-Zubehör, Verbindungs- und Befestigungselementen sowie Anschlagmitteln vorgenommen werden, kann die Tragfähigkeit des Systems nicht mehr garantiert werden und seitens des Hersteller keinerlei Haftung übernommen werden.

Reparaturen an sicherheitsrelevanten Bauteilen dürfen nur vom Hersteller oder Bevollmächtigten durchgeführt werden, andernfalls erlischt die Betriebserlaubnis.

Die Installation darf ausschließlich durch Sachkundige und nur an Montagepunkten mit ausreichender Tragfähigkeit, ggf. unter der Berücksichtigung von Bauauflagen, erfolgen. Das vom Hersteller in der Montageanleitung vorgeschriebene Befestigungsmaterial (Schrauben, Dübel, etc.) muss verwendet werden. Schraubverbindungen müssen durch geeignete Maßnahmen gegen Lösen gesichert sein.

Ortsfeste oder mobile Installationen (hier Lautsprecher inkl. Montagezubehör) müssen durch zwei unabhängig voneinander wirkende Einrichtungen gegen Herabfallen gesichert sein. Lose Zusatzteile oder sich lösende Teile müssen durch geeignete Einrichtungen aufgefangen werden können. Bei Verwendung von Verbindungs- und Befestigungselementen sowie Anschlagmitteln sind die nationalen Vorschriften zu beachten. Hinsichtlich der Bemessung der Sicherungsmittel sind mögliche dynamische Belastungen (Ruckkräfte) mit zu berücksichtigen.

Bei Stativen ist vor allem die maximale Traglast zu beachten. Außerdem sind die meisten Stative aus konstruktiven Gründen nur für das Tragen von genau zentrischer Belastung zugelassen. Stative müssen standsicher aufgestellt werden. Stative sind durch geeignete Maßnahmen zusätzlich zu sichern, wenn zum Beispiel:

- ihre Aufstandfläche keinen sicheren Stand zulässt,

- ihre Höhen die Standsicherheit einschränken, - mit zu hohem Winddruck zu rechnen ist.

- damit zu rechnen ist, dass sie durch Personen umgestoßen werden. Besondere Maßnahmen können auch zur Vorsorge gegen gefährdendes Verhalten von Zuschauern erforderlich werden. Stative dürfen nicht in Flucht- und Rettungswegen aufgestellt werden. Bei Aufstellung in Verkehrswegen ist auf die erforderliche Breite der Wege und auf ordnungsgemäße Absperrung sowie Kennzeichnung zu achten. Beim Auf- und Absetzen ist eine besondere Gefährdung gegeben. Hierzu sind geeignete Hilfsmittel zu verwenden. Es sind hierbei die nationalen Vorschriften zu beachten.

Während der Montage ist geeignete Schutz-

ausrüstung (insbesondere Kopfschutz, Handschuhe und Sicherheitsschuhe) zu tragen und es sind nur geeignete Aufstiegshilfen (Leitern, Gerüste, etc.) zu verwenden. Die Verantwortung dafür liegt alleine beim ausführenden Installationsbetrieb.

ACHTUNG! Nach der Montage ist die Aufhängung des Systems aus Halterung und Lautsprecher auf sichere Befestigung zu überprüfen. Der Betreiber von Lautsprechersystemen (ortsfest oder mobil) ist verpflichtet, alle Systemkomponenten unter Berücksichtigung der jeweils nationalen Regelungen regelmäßig zu überprüfen bzw. prüfen zu lassen und mögliche Schäden unverzüglich beseitigen zu lassen. Weiterhin raten wir dringend zu einer ausführlichen Dokumentation aller Überprüfungsmäßnahmen in Prüfbüchern o.ä.

Insbesondere die Lastaufnahmepunkte geflogener Systeme sollten hier mit ausreichenden Sicherheitsreserven dimensioniert werden. Es sind hierbei die nationalen Vorschriften zu beachten.

Professionelle Lautsprechersysteme sind in der Lage,

gesundheitsschädliche Schallpegel zu erzeugen. Selbst die Einwirkung scheinbar harmloser Schallpegel über einen längeren Zeitraum kann zu bleibenden Schäden am Gehör führen (ab ca. 95 dBA SPL)! Daher raten wir für alle Personen, die durch den Betrieb von Lautsprechersystemen dem Einfluss hoher Schallpegel ausgesetzt sind, zum Tragen von professionellem Gehörschutz (Ohrstöpsel oder Kapselgehörschutz).

Hersteller: Stamer Musikanlagen GmbH, Magdeburger Str. 8, 66606 St. Wendel, Deutschland

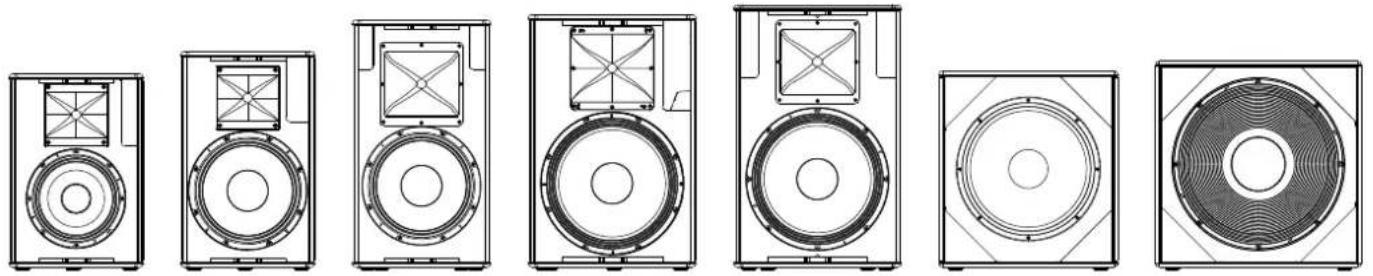

LINEAR 5 MKII

115 FA

110 XA 112 XA 112 FA 115 XA 115 SUB A 118 SUB A

Willkommen in der HK Audio Familie!

Vielen Dank, dass Sie sich für ein Markenprodukt aus unserem Hause entschieden haben, das mit größter Sorgfalt für Sie entwickelt und gefertigt wurde.

Auch wenn Sie bereits eingehende Erfahrungen mit Beschallungsanlagen gesammelt haben – bei diesem Produkt wird es trotzdem einige Dinge geben, die neu für Sie sind. Legen Sie deshalb diese Bedienungsanleitung nicht ungelesen beiseite und bewahren Sie sie zur späteren Verwendung auf.

Wir wünschen Ihnen allzeit besten Sound!

Ihr HK Audio Team

Hinweis: Die Funktionalität dieses Produkts kann durch starke elektromagnetische Felder oder elektrostatische Entladungen gestört werden. In diesem Fall kann durch Ausschalten und erneutes Einschalten die Funktionalität wieder hergestellt werden. Falls dies nicht hilft, muss das Gerät von der Störquelle entfernt werden.

Garantie

Nutzen Sie die komfortable Online-Registrierung über www.hkaudio.com.

http://warranty.hkaudio.com

Die Registrierung ist nur gültig, wenn sie innerhalb von 30 Tagen ab Kaufdatum erfolgte.

HK Audio

Technischer Service

Postfach 1509

66595 St. Wendel, Deutschland

Fax: [phone]

1 Allgemeines

Lieferumfang

Bitte überprüfen Sie beim Auspacken Ihrer LINEAR 5 MK II Lautsprecherbox den Lieferumfang auf Vollständigkeit. Im Lieferumfang sind der Quick-Start-Guide und ein Netzkabel enthalten.

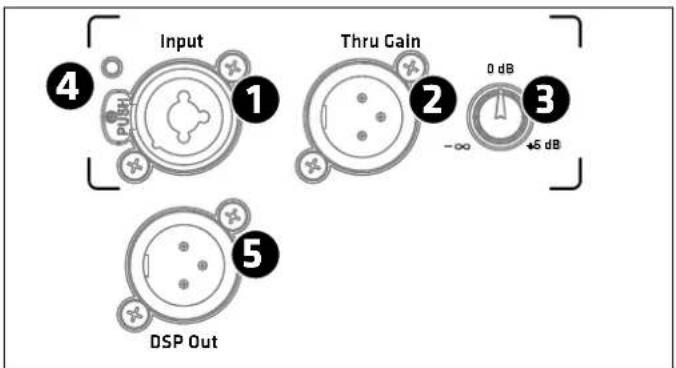

2 Anschlüsse und Bedienelemente

Input Thru Gain DSP Out 0 dB -∞ +5 dB

XLR/Klinke-Kombibuchse, symmetrischer Eingang für analoge Signale.

• Die LINEAR 5 MK II XA/FA-Modelle verfügen über einen Eingangskanal.
- Die Subwoofer LINEAR 5 MK II 115 Sub A und LINEAR 5 MK II 118 Sub A verfügen über zwei getrennte Eingänge für das linke und rechte Signal. Die beiden Kanäle sind gleichwertig und werden nach der Vorstufe summiert, im Mono-Betrieb spielt es daher keine Rolle, welcher der beiden Kanäle angeschlossen wird.

2 Thru

Symmetrischer, parallel zur Eingangsbuchse geschalteter XLR-Ausgang (beim Subwoofer zwei), dient zur Weiterleitung des am Input anliegenden Eingangssignals, unabhängig davon, ob die Elektronik eingeschaltet ist oder nicht.

3 Gain

Der Gain-Regler regelt die Vorverstärkung des am Input anliegenden Signals.

- bei den XA/FA-Modellen - (Mute) bis +6 dB - bei der Stereo-Vorstufe der Subwoofer gilt der Regler für beide Kanäle, hier ist der Regelbereich -6 bis +6 dB

Mittelstellung des Reglers (Centerclick) entspricht in beiden Fällen 0 dB. Hinweis: Das Signal, das am DSP-Out anliegt, wird durch diesen Regler nicht beeinflusst.

4 Input/Limiter-LED

Diese LED leuchtet grün wenn ein Signal am Input anliegt – und rot sobald der Limiter aktiv ist oder der Eingang übersteuert wird. Ein kurzzeitiges rotes Aufleuchten der LED zeigt das Arbeiten des Limiters bei Pegelspitzen an. Leuchtet sie dauerhaft rot, muss der Pegel reduziert werden.

5 DSP Out

XLR-Buchse, die entweder zur Ausgabe des analogen Input-Signals (von der Input-Buchse kommend) oder zur Ausgabe eines über ein Netzwerk eingespeisten digitalen Audio-Signals dient. In beiden Fällen kann das Signal mit dem internen DSP bearbeitet werden.

Damit stellt der DSP Out ein Netzwerk-Interface zur Integration einer zusätzlichen – von Haus aus nicht netzwerkfähigen – Aktivbox dar.

Im Auslieferungszustand liegt am DSP Out das unbearbeitete Eingangssignal an, unabhängig von der Preset-Auswahl und von der Stellung des Gain-Reglers.

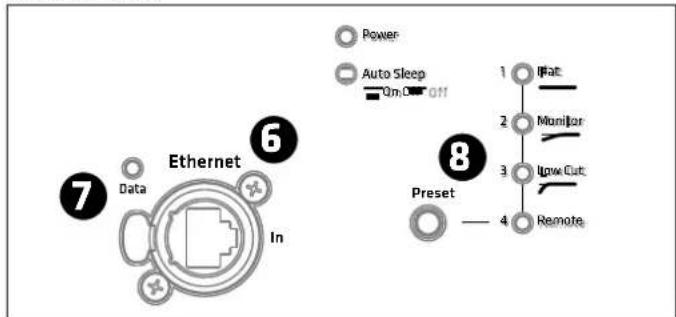

Ethernet Topteile

Power Auto Sleep Mon/Off Ethernet 6 7 Data In 8 Preset 1 Fat 2 Monitor 3 Up/Down 4 Remote

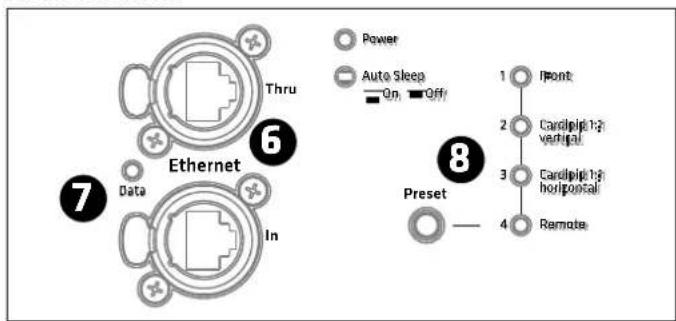

Ethernet Subwoofer

Thru 6 Ethernet 7 Data In Power Auto Sleep On Off 8 Preset 1 Front 2 Cardipipe 1:2 vertical 3 Cardipipe 1:2 horizontal 4 Remote

6 Ethernet In /Thru

Die Ethercon-Buchse dient zur Integration in ein Netzwerk. Sie ist kompatibel mit RJ45- und Ethercon (NE8 MX, NE8 MX6, NE 8 MC)-Steckern. Die Topteile verfügen jeweils über ein Ethernet In, die Subwoofer zusätzlich über ein Ethernet Thru. Nutzen Sie die Ethernet Thru-Buchse bei den Bässen zum Weiter-schleifen des Netzwerk-Signals.

Bitte verwenden Sie zum Schutz gegen elektromagnetische Störungen stets S/STP- oder S/FTP-Kabel. Wir empfehlen die Verwendung von CAT6-Kabeln. Die Integration in ein Netzwerk, Funktionen des Remote-Controlling sind in einer separaten Bedienungsanleitung beschrieben, die im Download-Bereich

zu LINEAR 5 MK II auf www.hkaudio.com zur Verfügung steht. Eine Kurzbeschreibung der DSP-Funktionen finden Sie unter 8 Preset.

7 Data

Diese LED leuchtet orange, wenn Daten über die Netzwerkbuchse fließen.

8 Preset

Über den Preset-Wahltaster lassen sich die voreingestellten Werks-Presets sowie ein über die Remote-Software DSP CONTROL konfigurierbares User-Preset abrufen. Durch einmaliges Tippen auf den Wahltaster können Sie durch die Presets 1 bis 4 scrollen.

Die Nutzung von User-Presets (4 Remote) ist in einer separaten Bedienungsanleitung beschrieben, die im Download-Bereich zu LINEAR 5 MKII auf www.hkaudio.com zur Verfügung steht.

Preset-Übersicht:

	LINEAR 5 MK II110 XA, 112 XA, 115 XA	LINEAR 5 MK II112 FA, 115 FA	LINEAR 5 MK II115 Sub A, 118 Sub A
1 Flat Flat Front
2 Monitor Boost Cardioid 1:1		vertical
3 Low Cut Low Cut Cardioid		1:1 horizontal
4 Remote (Abruf der über Remote-SoftwareHK Audio DSP CONTROL gespeicherten Einstellungen)

Die Werks-Presets der LINEAR 5 MK II XA/FA-Modelle:

Flat über den	Wiedergabebereich hinweg linearer Frequenzgang
Monitor auf	Anwendung als quer liegender Bühnenmonitor optimiert, korrigiert die durch Bodenankopplung verursachte Überbetonung des Tieftonbereiches mittels Pegelreduktion
Boost betont	den Tieftonbereich, etwa beim Einsatz im Stand-Alone-Betrieb ohne Subwoofer.
Low Cut	optimiert für die Nutzung als Topteil in Verbindung mit dem LINEAR 5 MKII 115 Sub A oder 118 Sub A mit Hilfe eines Hochpass-Filters

Die Werks-Presets der LINEAR 5 MK II 115 Sub A und 118 Sub A

Front	Für den Standard-Betrieb als nach vorne gerichteter Subwoofer
Cardioid 1:1 vertical	Für den Cardioid-Betrieb zweier übereinander gestapelten Subwoofer mit einem nach vorne gerichteten LINEAR 5 MKII Subwoofer. (siehe auch Kapitel 4.2)
Cardioid 1:1 horizontal	Für den Cardioid-Betrieb zweier nebeneinander stehenden Subwoofer mit einem nach vorne gerichteten LINEAR 5 MKII Subwoofer (siehe auch Kapitel 4.2)

Die Werks-Presets 1 bis 3 beeinflussen nur die Box selbst, nicht den DSP-Out.

Hinweis: Im Netzwerk mit verbundener Remote-Software DSP CONTROL kann der DSP Out – auch bei Nutzung der Werks-Presets 1 bis 3 – unabhängig von diesen Werks-Presets konfiguriert werden. Mehr dazu erfahren Sie in der separaten Bedienungsanleitung für DSP CONTROL, welche Sie im Download-Bereich der LINEAR 5 MKII - Produkte auf www.hkaudio.com finden.

Das Remote-Preset

Remote

Hier kann ein zuvor über DSP CONTROL gespeicherters User-Preset für die Box selbst, als auch für den DSP-Out abgerufen werden. Die Box muss dazu nicht mit der Remote-Software verbunden sein.

Im Auslieferungszustand entspricht das Remote-Preset dem Werks-Preset 1 (Flat/Front).

Über die Remote-Software DSP CONTROL zur Verfügung stehende DSP-Funktionen, die als User-Preset gespeichert werden können:

Vollparametrischer 10-Band EQ mit wählbarer Filter-Charakteristik pro Frequenzband, High-Pass- und Low-Pass-Filter mit jeweils wählbarer Filter-Charakteristik, Limiter, Delay, Polarität, Pegel, Mute.

Die Parameter können für die Box selbst und für den DSP Out unabhängig voneinander konfiguriert werden:

RISK SPAKER POP OUT LINULAR S/PZ 100 dB 200 dB 300 dB 400 dB 500 dB 600 dB 700 dB 800 dB 900 dB 1000 dB 1100 dB 1200 dB 1300 dB 1400 dB 1500 dB 1600 dB 1700 dB 1800 dB 1900 dB 2000 dB 2100 dB 2200 dB 2300 dB 2400 dB 2500 dB 2600 dB 2700 dB 2800 dB 2900 dB 3000 dB 3100 dB 3200 dB 3300 dB 3400 dB 3500 dB 3600 dB 3700 dB 3800 dB 3900 dB 4000 dB 4100 dB 4200 dB 4300 dB 4400 dB 4500 dB 4600 dB 4700 dB 4800 dB 4900 dB 5000 dB

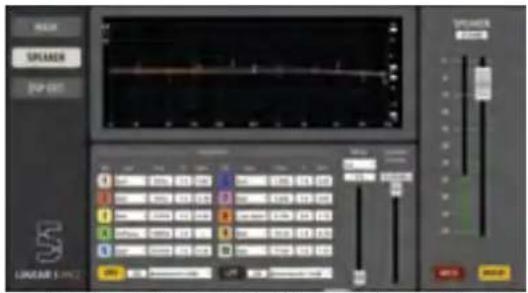

Screenshot of the Remote-Software DSP CONTROL, welche im Download-Bereich der LINEAR 5-Produkte auf www.hkaudio.com kostenlos zur Verfügung steht. Die Parameter für „Speaker“ und „DSP Out“ sind identisch, können aber dank doppelter DSP-Power unabhängig voneinander konfiguriert werden.

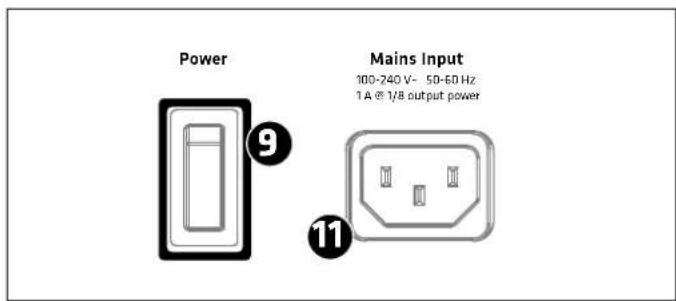

9 Power

Der Netzschalter ist als Kippschalter ausgeführt. In Stellung Power ist die Elektronik eingeschaltet, im ausgeschalteten Zustand ist die Elektronik komplett vom Netz getrennt.

10 Power-LED

Sobald die Elektronik mit Spannung versorgt wird, leuchtet diese LED grün.

11 Mains Input

Der Netzanschluss ist als verriegelbare IEC 14 Buchse ausgelegt. In Kombination mit dem mitgelieferten verriegelbaren Anschlusskabel, wird das Netzkabel arretiert und gegen versehentliches Hera

10 Power Auto Sleep On Off 12

Power Mains Input 100-240 V - 50-60 Hz 1 A @ 1/8 output power 9 11

12 Auto Sleep

Über diesen versenkten Schalter kann die energiesparende Auto-Sleep-Funktion ein- und ausgeschaltet werden. Ab Werk ist Auto Sleep aktiviert (Schalter gedrückt). Diese Funktion versetzt die Elektronik in den Auto Sleep-Modus wenn über einen Zeitraum von 4,5 Stunden weder ein Signal anliegt, noch Daten über die Netzwerk-Buchsen eingehen oder Taster und Regler an der Elektronik bedient werden. Ein Wieder-Aktivieren der Lautsprecherbox ist nur durch Aus- und Einschalten des Netzschalters oder durch Anlegen eines analogen Audiosignals am Eingang möglich.

Achtung: Die Aktivierung über die Netzwerkbuchsen ist nicht möglich. Die Deaktivierung der Auto-Sleep-Funktion ist nur durch Bedienung des versenkten Schalters (nicht gedrückt) möglich.

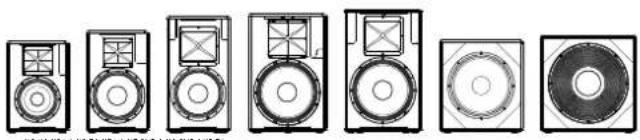

3 Übersicht über die verschiedenen Modelle 110 XA, 112 XA, 112 FA, 115 XA, 115 FA, 115 Sub A, 118 Sub A

Die LINEAR 5-Serie besteht aus fünf Topteilen und zwei Subwoofern: LINEAR 5 MK II 110 XA, LINEAR 5 MK II 112 XA, LINEAR 5 MK II 112 FA, LINEAR 5 MK II 115 XA, LINEAR 5 MK II 115 FA, LINEAR 5 MK II 115 Sub A und LINEAR 5 MK II 118 Sub A. Die Multifunktionsmodelle LINEAR 5 MK II 110 XA, LINEAR 5 MK II 112 XA und LINEAR 5 MK II 115 XA eignen sich dank ihrer Gehäuseform mit integrierter 31" - Schräge auch für die Anwendung als quer liegender Bühnenmonitor. Die Fullrange Modelle LINEAR 5 MK II 112 FA und LINEAR 5 MK II 115 FA liefern dank ihres größeren Gehäuse-Volumens mehr Schalldruck im Tieftonbereich.

31°

Die LINEAR 5 MK II 110 XA und 112 XA sind mit einem breit abstrahlenden Horn von 80° x 60° für eine homogene Abstrahlung im Nahfeld ausgestattet. Das Horn der LINEAR 5 MK II 115 XA bietet einen mittleren Abstrahlwinkel von 70° x 50°, in der LINEAR 5 MK II 112 FA und 115 FA kommt ein enger abstrahlendes Horn mit Abstrahlwinkel von 60° x 40° zum Einsatz, um höhere Reichweiten zu ermöglichen.

Die Hörner sind nicht ohne Werkzeuge zu drehen, sie sind daher weniger geeignet für regelmäßige Anpassungen, sondern eher dafür gedacht, eine Box auf ihre Hauptanwendung hin zu optimieren.

Tipp: Beim Einsatz als quer liegender Bühnen-Monitor ist es nicht zwingend notwendig das Horn zu drehen, es ist sogar von Vorteil, wenn der für den aufrecht stehenden Betrieb notwendige schmalere vertikale Abstrahlwinkel quer liegend als horizontaler Abstrahlwinkel genutzt wird. Dadurch minimiert sich der Überlappungsbereich mit benachbarten Monitoren und das Feedback-Risiko kann durch die genauere Ausrichtung gesenkt werden.

4Aufstellung

4.1 Die XA/FA-Modelle

LINEAR 5 MK II -Tops können auf Subwoofern gestapelt, auf Stativen oder Distanz stangen montiert, mit Wandhaltern installiert, oder mit dem entsprechendem Zubehör geflogen werden.

Aufstellung mit DuoTilt 3/7

-3° -7°

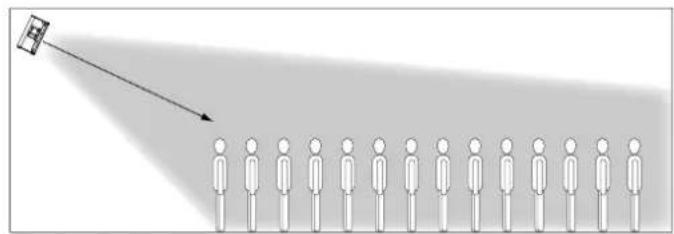

Um eine ideale Schallverteilung zu erreichen sind alle Tops mit dem HK Audio DuoTilt 3/7 ausgestattet, einem speziellen Flansch für 35 mm- Stative und Distanzstangen, der Neigungswinkeln von -3° und -7° ermöglicht. Um den optimalen Schwerpunkt der Box auf dem Stativ beizubehalten, ist der DuoTilt 3/7 nahe zur Schallwand positioniert.

Allgemeines zum Aufbau mit Stativen

Hinweis! Achten Sie stets auf sicheren Stand und auf die Herstellerangaben zur maximalen Belastung der Stative.

Vorsicht!

• Es dürfen nur Stative verwendet werden, für die die Kippsicherheit gewährleistet ist. Das Stativ muss für das Gewicht der Lautsprecherbox ausgelegt sein. Die maximale Auszugshöhe ist derart zu begrenzen, dass die Kombination aus Stativ und Box nicht kippt. Dies gilt bei Aufstellung auf einer ebenen waagerechten Fläche.
• Des Weiteren ist bei Aufstellung auf einer unebenen oder geneigten Fläche darauf zu achten, dass die Kippsicherheit gewährleistet wird, entweder durch Beschwerung des Stativfußes mit geeigneten Gewichten oder durch anderweitige Sicherungsmaßnahmen.
  • Die Verwendung mit anderen Vorrichtungen kann zur Instabilität führen, die Verletzungen verursachen kann.

Rigging:

Die XA und FA Modelle können über deren Flugpunkte (Stahlseile oder Ketten in Verbindung mit dem Anschlagpunkt AP-8) geflogen werden. Die Modelle 112 FA, 115 FA und 115 XA sehen zusätzlich den Flugbetrieb in Kombination mit der Montage der Flugbügel HK Audio TB-45N und TB-45NQ (Q-Modell mit Quick-Release-Pins demontierbar) vor.

4.2 LINEAR 5 MK II 115 Sub A und 118 Sub A

Die LINEAR 5 MK II Subwoofer können grundsätzlich wie jeder andere direkt abstrahlende Bass gehandhabt werden. Bei der Nutzung im Cardioid Betrieb ist die Nutzung entweder übereinander oder nebeneinander möglich. Es muss mindestens 1 Meter Abstand zu Wänden eingehalten werden.

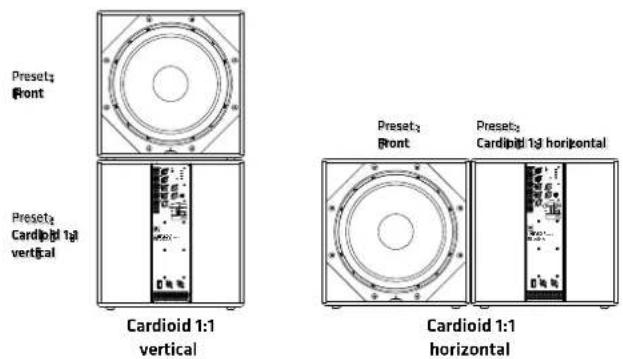

Im Cardioid-Betrieb sind zwei Aufbauvarianten möglich: Cardioid 1:1 vertical und Cardioid 1:1 horizontal - die folgende Illustration zeigt die Frontansicht (vom Publikum aus gesehen)

Das passende Preset ist an der Rückseite der LINEAR 5 MK II Subwoofer auswählbar. siehe auch Kapitel 2, B Preset:

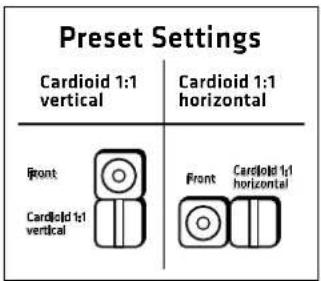

Preset Settings Cardioid 1:1 vertical Cardioid 1:1 horizontal Front Cardioid 1:1 vertical Front Cardioid 1:1 horizontal

In beiden Fällen wird der rückwärtige Schalldruck um bis zu 34 dB abgesenkt, nach vorne erhöht sich der Schalldruck um ca. 2 dB.

Wann macht ein Cardioid-Aufbau Sinn?

Während mittlere und hohe Frequenzen gerichtet abgestrahlt werden können, breiten sich tiefe Frequenzen kugelförmig aus. Das führt oft zu einem unangenehmen Übermaß an Tiefbässen auf und hinter der Bühne. Auch wird es zunehmend üblich, dass Veranstalter genaue Vorgaben zur Schallverteilung machen, z.B. für Festzelte in Innenstädten. Das ist im Bassbereich am effektivsten mit Cardioid-Technik umzusetzen (Auslöschung der nach hinten abgestrahlten Frequenzen). Die LINEAR 5 MK II Subwoofer erfüllen deshalb sowohl mechanisch als auch mit den zur Verfügung stehenden Filtersätzen die Voraussetzungen, schnell und einfach wirkungsvolle Cardioid-Setups zu realisieren.

5 System-Beispiele

5.1 Aufbau als 2.1-Stereo-System

Dank der in den LINEAR 5 MK II Subwoofer integrierten Stereo Preamps kann ein 2.1 System elegant realisiert werden, indem beide Känäle (links und rechts) in einen LINEAR 5 MK II Subwoofer gespeist werden, und aus dessen Thru-Buchsen das Signal an die Tops weitergeleitet wird. Ideale Ergänzung sind in diesem Fall die breit abstrahlenden LINEAR 5 MK II 110 XA

Presets:

Topteile Low Cut
LINEAR 5 MKIISubwoofer	Front

Um ein möglichst homogenes Klangbild zu gewährleisten, sollte der Subwoofer mittig zwischen den beiden Satelliten platziert werden.

5.2 Aufbau mit Distanzstange

Statt Tops auf Stative zu platzieren, kann eine Distanzstange mit M20-Gewinde in den M20-Flansch des LINEAR 5 MK II Subwoofer geschraubt werden.

Presets:

Topteile Low Cut
LINEAR 5 MKIISubwoofer	Front

5.3 Aufbau als Stack

Drei LINEAR 5 MK II Subwoofer übereinander gestapelt ergibt eine Höhe von ca. 1,65 m. In diesem Fall können die Topteile direkt auf die Bässe gestellt werden.

Presets:

Topteile Low Cut
LINEAR 5 MKIISubwoofer	Front

Hinweis: Ein Setup als Stack sollte nur mit qualifiziertem Personal

und entsprechenden Standards wie Verzurren mit Gurten auf ebenen Untergründen erfolgen.

5.4 Aufbau als Cardioid-Setup 1:1 vertical

Cardioid-System mit Distanzstange – die unteren Bässe sind nach hinten gerichtet.

Presets:

Toptelle Low Cut
LINEAR 5 MK IISubwoofer	Front
LINEAR 5 MK IISubwoofer	Cardioid 1:1vertical

5.5 Aufbau als Cardioid-Setup 1:1 horizontal

Cardioid-System mit nebeneinander liegenden Bässen - ein Subwoofer ist jeweils nach hinten gerichtet.

Presets:

Topteile Low Cut
LINEAR 5 MKIISubwoofer	Front
LINEAR 5 MKIISubwoofer	Cardioid 1:1horizontal

Ab Seite 42 finden Sie mehrere ausführliche Aufbau- und Verkabelungsbeispiele zum Betrieb Ihres LINEAR 5 MK II -Systems.

6 Optionales Zubehör von HK Audio

Für alle LINEAR 5 MK II bietet HK Audio Weather Protective Covers an, die gleichzeitig als Transportschutz und als Regenschutz (während des Betriebes) geeignet sind. Nähere Infos finden Sie unter www.hkaudio.com auf der Produktseite von LINEAR 5 MK II.

7 Technische Daten

Modell LINEAR 5 MK II110 XA		LINEAR 5 MK II112 XA
Max. SPL @ 10 % THD 127	dB Halfspace(70 Hz - 12 kHz gemittelt)"	128 dB Halfspace(70 - 12 kHz gemittelt)
Max. SPL Peak @ 10 % THD	135 dB Halfspace	136 dB Halfspace
Frequenzgang +/-3 dB	74 Hz - 12 kHz	73 Hz - 12 kHz
Frequenzgang -10 dB	68 Hz - 19 kHz	67 Hz - 19 kHz
Endstufenleistung(RMS/Peak)	600 / 1.200 Watt	600 / 1.200 Watt
Endstufentyp	Class D - Biamped	Class D - Biamped
Basslautsprecher	-	-
Tief-/Mitteltonlaut-sprecher	1x 10", 2" Schwingspule	1x 12", 2,5" Schwingspule
Hochtontreiber	1", 1,4" Schwingspule	1", 1,7" Schwingspule
Horncharakteristik	80° x 60° CD-Horn, drehbar	80° x 60° CD-Horn, drehbar
Trennfrequenz aktiv	2,1 kHz FIR X-Over mit 72 dB/0kt.	1,9 kHz FIR X-Over mit 72 dB/0kt.
Maximaler Eingangs-pegel	20 dBu	20 dBu
Analoge Eingänge	1x XLR/Klinke-Kombi symmetrisch	1x XLR/Klinke-Kombi symmetrisch
Analoger Thru	1x XLR symmetrisch	1x XLR symmetrisch
DSP Out	1x XLR symmetrisch	1x XLR symmetrisch
Netzwerkanschluss	Ethercon RJ45, 1x In	Ethercon RJ45, 1x In
Filter-Presets	Flat, Monitor, Low Cut, Remote	Flat, Monitor, Low Cut, Remote
Remote-Software	DSP CONTROL (Windows, Mac OS)	DSP CONTROL (Windows, Mac OS)
DSP-Funktionen	Vollparametrischer 10-Band EQmit variabler Filter-Charakteris-tik, High-Pass-Filter, Low-Pass-Filter, Polarität, Level, Delay,Limiter, Mute	Vollparametrischer 10-Band EQmit variabler Filter-Charakteris-tik, High-Pass-Filter, Low-Pass-Filter, Polarität, Level, Delay,Limiter, Mute
Sampling-Rate	48 kHz	48 kHz
Systemlatenz	Unter 2 ms	Unter 2 ms
Netzanschluss	1x Kaltgeräteanschluss mitV-Lock Sicherungssystem,100-240 V	1x Kaltgeräteanschluss mitV-Lock Sicherungssystem,100-240 V
Leistungsaufnahme	1 A / 100-240 V Nenn-Strom-verbrauch nach EN 62368-1	1 A / 100-240 V Nenn-Strom-verbrauch nach EN 62368-1
Aufstellwinkel	31°	31°
Hochständerflansch	DuoTilt 3°/7°	DuoTilt 3°/7°
Flugpunkte	3x M8 (AP-8)	3x M8 (AP-8)
Griffe	1x SingleGrip	2x SingleGrip
Gehäuse	Hybrid (Birke-Multiplex/MDF)	Hybrid (Birke-Multiplex/MDF)
Oberfläche	Acryllack, schwarz	Acryllack, schwarz
Frontgitter	2 mm Metallgitter mit schwar-zem Akustikschaumstoff	2 mm Metallgitter mit schwar-zem Akustikschaumstoff
Abmessungen (BxHxT)	36 x 52,5 x 30 cm14-1/16 x 20-43/64 x 11-13/16"	36 x 59 x 30,5 cm14-1/16 x 23-15/64 x 12-1/32"
Gewicht	14,9 kg / 32.85 lbs	17,6 kg / 38.80 lbs

LINEAR 5 MK II112 FA	LINEAR 5 MK II115 XA	LINEAR 5 MK II115 FA	LINEAR 5 MK II115 Sub A	LINEAR 5 MK II118 Sub A
128 dB Halfspace(70 Hz - 12 kHz gemittelt)	130 dB Halfspace(70 Hz - 12 kHz gemittelt)	130 dB Halfspace(70 Hz - 12 kHz gemittelt)	127 dB Halfspace(42 Hz- 100 Hz gemittelt)	130 dB Halfspace(42 - 100 Hz gemittelt)
135 dB Halfspace	138 dB Halfspace	138 dB Halfspace	130 dB Halfspace	131 dB Halfspace
70 Hz - 12 kHz	64 Hz - 12 kHz	57 Hz - 12 kHz	44 Hz - X-Over	42 Hz - X-Over
55 Hz - 19 kHz	59 Hz - 19 kHz	54 Hz - 19 kHz	40 Hz - X-Over	38 Hz - X-Over
600 / 1.200 Watt	600 / 1.200 Watt	600 / 1.200 Watt	600 / 1.200 Watt	1.000 / 2.000 Watt
Class D - Biamped	Class D - Biamped	Class D - Biamped	Class D	Class D
-	-	-	1x 15", 3" Schwingspule	1x 18", 4" Schwingspule
1x 12", 2,5" Schwingspule	1x 15", 3" Schwingspule	1x 15", 3" Schwingspule	-	-
1", 1,7" Schwingspule	1", 1,7" Schwingspule	1", 1,7" Schwingspule	-	-
60° x 40° CD-Horn, drehbar	70° x 50° CD-Horn, drehbar	60° x 40° CD-Horn, drehbar	-	-
1,6 kHz FIR X-Over mit 72 dB/0kt.	1,6 kHz FIR X-Over mit 72 dB/0kt.	1,6kHz FIR X-Over mit 72 dB/0kt.	-	-
20 dBu	20 dBu	20 dBu	20 dBu	20 dBu
1x XLR/Klinke-Kombi symmetrisch	1x XLR/Klinke-Kombi symmetrisch	1x XLR/Klinke-Kombi symmetrisch	2x XLR/Klinke-Kombi symmetrisch	2x XLR/Klinke-Kombi symmetrisch
1x XLR symmetrisch	1x XLR symmetrisch	1x XLR symmetrisch	2x XLR symmetrisch	2x XLR symmetrisch
1x XLR symmetrisch	1x XLR symmetrisch	1x XLR symmetrisch	1x XLR symmetrisch	1x XLR symmetrisch
Ethercon RJ45, 1x In	Ethercon RJ45, 1x In	Ethercon RJ45, 1x In	Ethercon RJ45, 1x In, 1x Thru	Ethercon RJ45, 1x In, 1x Thru
Flat, Boost, Low Cut, Remote	Flat, Monitor, Low Cut, Remote	Flat, Boost, Low Cut, Remote	Front, Cardioid 1:1 vertical,Cardioid 1:1 horizontal, Remote	Front, Cardioid 1:1 vertical,Cardioid 1:1 horizontal, Remote
DSP CONTROL (Windows, Mac OS)	DSP CONTROL (Windows, Mac OS)	DSP CONTROL (Windows, Mac OS)	DSP CONTROL (Windows, Mac OS)	DSP CONTROL (Windows, Mac OS)
Vollparametrischer 10-Band EQmit variabler Filter-Charakteris-tik, High-Pass-Filter, Low-Pass-Filter, Polarität, Level, Delay,Limiter, Mute	Vollparametrischer 10-Band EQmit variabler Filter-Charakteris-tik, High-Pass-Filter, Low-Pass-Filter, Polarität, Level, Delay,Limiter, Mute	Vollparametrischer 10-Band EQmit variabler Filter-Charakteris-tik, High-Pass-Filter, Low-Pass-Filter, Polarität, Level, Delay,Limiter, Mute	Vollparamet rischer 10-Band EQmit variabler Filter-Charakteris-tik, Low-Pass-Filter, Polarität,Level, Delay, Limiter, Mute	Vollparametrischer 10-Band EQmit variabler Filter-Charakteris-tik, Low-Pass-Filter, Polarität,Level, Delay, Limiter, Mute
48 kHz	48 kHz	48 kHz	48 kHz	48 kHz
Unter 2 ms	Unter 2 ms	Unter 2 ms	Unter 2 ms	Unter 2 ms
1x Kaltgeräteanschluss mitV-Lock Sicherungssystem,100-240 V	1x Kaltgeräteanschluss mitV-Lock Sicherungssystem,100-240 V	1x Kaltgeräteanschluss mitV-Lock Sicherungssystem,100-240 V	1x Kaltgeräteanschluss mitV-Lock Sicherungssystem,100-240 V	1x Kaltgeräteanschluss mitV-Lock Sicherungssystem.100-240 V
1 A / 100-240 V Nenn-Strom-verbrauch nach EN 62368-1	1 A / 100-240 V Nenn-Strom-verbrauch nach EN 62368-1	1 A / 100-240 V Nenn-Strom-verbrauch nach EN 62368-1	1 A / 100-240 V Nenn-Strom-verbrauch nach EN 62368-1	1,9 A / 100-240 V Nenn-Strom-verbrauch nach EN 62368-1
-	31°		-	-
DuoTilt 3°/7°	DuoTilt 3°/7°	DuoTilt 3°/7°	1x M20	1x M20
3x M8 (AP-8)	3x M8 (AP-8)	3x M8 (AP-8)	-	-
2x MultiGrip	2x MultiGrip, 1 x SingleGrip	2x MultiGrip	2x MultiGrip	2x MultiGrip
Hybrid (Birke-Multiplex/MDF)	Hybrid (Birke-Multiplex/MDF)	Hybrid (Birke-Multiplex/MDF)	Hybrid (Birke-Multiplex/MDF)	Birke-Multiplex
Acryllack, schwarz	Acryllack, schwarz	Acryllack, schwarz	Acryllack, schwarz	Acryllack, schwarz
2 mm Metallgitter mit schwar-zem Akustikschaumstoff	2 mm Metallgitter mit schwar-zem Akustikschaumstoff	2 mm Metallgitter mit schwar-zem Akustikschaumstoff	2 mm Metallgitter mit schwar-zem Akustikschaumstoff	2 mm Metallgitter mit schwar-zem Akustikschaumstoff
37 x 67 x 36,5 cm14-9/16 x 26-3/8 x 14-3/8"	45 x 68,5 x 42 cm17-23/32 x 26-31/32 x 16-17/32"	44,8 x 70,7 x 44,75 cm17-2/3 x 27-4/5 x 17-2/3"	48 x 53,5 x 67,5 cm18-57/64 x 21-1/16 x 26-37/64"	55 x 56 x 68,5 cm21-21/32 x 22-3/64 x 26-31/32"
21,9kg / 48.28 lbs	27,6 kg / 60.85 lbs	30,2 kg / 66,47 lbs	32,9 kg / 72.53 lbs	41,6 kg / 91.71 lbs

für den Betrieb mit analogem Audio-Signal - ohne Remote-Software DSP CONTROL

• Français

1. Setup analogique standard

Subject to change without notice • Technische Änderungen vorbehalten Copyrights 2022 Music & Sales GmbH • 11/2022

Manufacturer • Hersteller • Fabricant • Produttore • Fabricante • メーカー • 制造商: Stamer Musikanlagen GmbH, Magdeburger Str. 8, 66606 St. Wendel, Germany
